Что такое ГРЩ: расшифровка и чем отличается от ВРУ

Существует несколько типов распределительных устройств, которые обеспечивают распределение электроэнергии потребителям, резервирование нескольких источников, защиту от короткого замыкания (секционирование нагрузки).

Электропитание жилого дома

Данные устройства обозначаются ВУ, ВРУ и ГРЩ, их расшифровка следующая:

ГРЩ — главный распределительный щит;
ВУ — вводное устройство;
ВРУ — вводное распределительное устройство.

К сведению! Все устройства имеют схожие черты и во многих случаях могут совмещать свои функции. И ВРУ, и ГРЩ комплектуются защитными автоматами, приборами учета электроэнергии, устройствами автоматического и ручного резервирования. Но есть и отличия, большая часть которых заключается в иерархической системе построения электрических сетей.

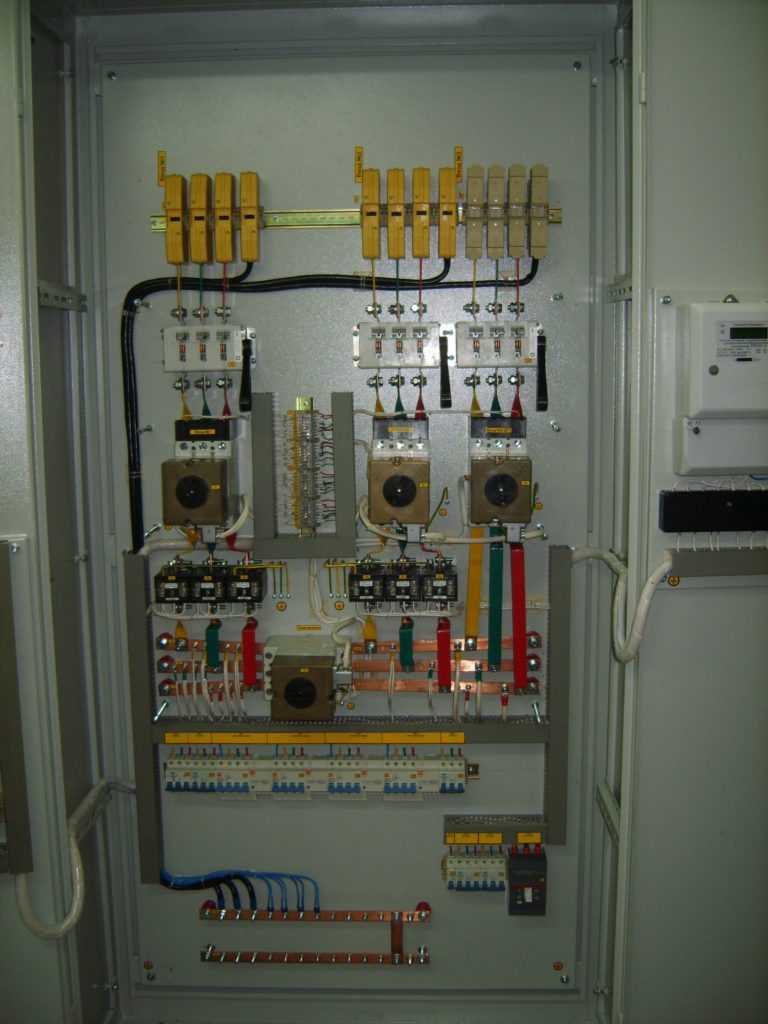

Главный распределительный щит

Верхнюю ступень в иерархии занимают главные распределительные устройства, а более низкую — вводные. Таким образом, если рассматривать участок от понижающей подстанции до потребителей, то на выходе подстанции устанавливается главный распределительный щит, а на входах потребителей (предприятия, жилые дома) — вводные распределительные устройства.

Обратите внимание! На участке от ввода в дом и до квартирных устройств на входе дома будет установлен ГРЩ, на отдельных подъездах или этажах — ВРУ, возле квартиры — квартирный щиток. Есть и другое мнение по поводу различий в обозначениях

ВРУ — это тип изделия. Под этим наименование распределительные устройства поступают после производства. ГРЩ — функциональное назначение. Таким образом на шильдике (бирке) изделия, может стоять одно обозначение, а на схеме электропитания другое

Есть и другое мнение по поводу различий в обозначениях. ВРУ — это тип изделия. Под этим наименование распределительные устройства поступают после производства. ГРЩ — функциональное назначение. Таким образом на шильдике (бирке) изделия, может стоять одно обозначение, а на схеме электропитания другое.

Вводное распределительное устройство

Еще одно различие заключается в токовых характеристиках, что полностью согласуется с иерархической системой. Вводные распределительные устройства имеют ограничения по максимальному допустимому току по входу и выходу. ВРУ предназначены для работы с нагрузкой, ток потребления которой не превышает 630 А. Главные распределительные щиты таких ограничений не имеют.

Вам это будет интересно Тройник для ТВ кабеля

Как работает электроустановка

Главный питающий кабель подсоединяется к вводной панели. Предполагаемую силу тока рассчитывают заранее, отражая сведения в технической документации. Автоматический переключатель предотвращает повреждение проводки при возникновении аварий. С его помощью намеренно прекращают электроснабжение зданий при выполнении ремонтных работ.

В более простых ВРУ вместо автомата установлен рубильник. За ним находятся разрядники, соединяющие фазные провода с заземляющей шиной. Разрядники активируются при возникновении импульсных нагрузок. Фазное напряжение поступает на шину, после чего поставка энергии прекращается.

Ток между группами проводов распределяется посредством автоматов того или иного номинала. Каждый потребитель подсоединяется к собственному выключателю. Для усиления защиты монтируется УЗО. Распределительные приборы уравнивают нагрузки на фазы. При расчете номинала учитывают показатель спроса, отражающий вероятность наибольшей загрузки электросети.

Этажный щит (ЩЭ)

Это наиболее распространенный вид устройства, с которым знаком каждый житель квартиры. Такие щиты специалисты устанавливают практически во всех жилых многоэтажных домах на каждой площадке. В дальнейшем эти устройства будут отвечать за подачу электроэнергии в квартиру, а также смогут охранять всю бытовую технику от скачков напряжения.

ЩЭ

Обычно этажные щиты будут состоять из следующих частей:

Абонентской камеры, в которой будут установлены защитные предохранители.
Камеры учета. В нее будут устанавливать счетчики.
Слаботочная камера. Она предназначается для устройство проводного интернета и кабельного телевидения.

ГРЩ и ВРУ. В чем их различия?

Сложная система электроснабжения включает в себя несколько видов сетей и множество устройств для распространения электрической энергии. Одними из них являются электрощиты. Они соединяют источники электроэнергии и ее потребители.

Что касается конфигурации, устройства такого типа могут быть различными: уличными или монтируемыми в помещении, напольными или подвесными, вертикальными или горизонтальными. Они также отличаются по функционалу и внутренним компонентам. Среди них выделяют шкафы ввода, приема и распределения ресурса, а также управления какими-либо аппаратами.

Наиболее популярными являются главные распределительные щиты и вводно-распределительные устройства. Они очень похожи, но в то же время имеют существенные отличия. Оба модуля созданы для распределения электроэнергии и безопасной непрерывной работы всех элементов сети. Они одинаково надежно защищают своих потребителей от токов коротких замыканий и скачков напряжения. Для их изготовления используются прочные металлические листы или нержавеющая сталь, что позволяет обеспечить высокие антивандальные свойства и повысить износостойкость изделия. Так в чем же их различия?

Главный щит

ГРЩ неспроста носит свое название. Он устанавливается сразу после трансформаторной подстанции и обеспечивает ввод силовых линий питания, а также их дальнейшее распространение к другим электрощитовым аппаратам. Он находится на самой верхней ступени в иерархии оборудования такого типа.

Дело в том, что подобные модули могут контролировать работу других устройств, координировать ее в зависимости от заданных параметров, обнаруживать ошибки в системе и сообщать о них курирующему персоналу. Главный распределительный щит подчиняет себе другую аппаратуру. Его размещают на территории котельных, в производственных помещениях, рядом с подстанциями. Без них не обходится функционирование больниц, детских домов, школ, сельскохозяйственных построек и различных промышленных объектов.

Конструкция может состоять из одного большого шкафа или нескольких ящиков с силовыми панелями, каждая из которых отвечает за выполнение своих задач. Климатическое исполнение также отличается и зависит от пожеланий заказчика и дальнейших условий эксплуатации.

Вводно-распределительное устройство

ВРУ имеет комплекс электротехнической автоматики и применяется для приема вводного силового кабеля от ГРЩ. От него распределяются питающие линии к этажным и квартирным щиткам, осветительным шкафам, силовым установкам и станциям управления. Оно может устанавливаться в общественных зданиях: садах, школах, университетах и администрациях, в жилых пространствах: на стенах частных домов и многоквартирных зданий. Также изделие монтируют в производственных цехах на текстильных фабриках, фармакологических предприятиях и машиностроительных заводов. Без них нельзя представить функционирование больничных городков, медицинских центров, аптечных пунктов и других сооружений.

Что касается материала, для сборки подобных изделий используют металлический профиль, обладающий высокой прочностью и антивандальными свойствами. Внутрь вводно-распределительного устройства помещают всевозможные автоматы и средства защиты, необходимые реле и шины. Для бесперебойной эксплуатации осветительных, отопительных и вентиляционных систем даже при возникновении аварий в корпус монтируют систему аварийного ввода резерва. В случае обнаружения скачков напряжения или коротких замыканий, она переключает питание с основного источника на дополнительный, тем самым сохраняя функционирование всей сети.

В отличие от главных щитов, ВРУ состоит из одного ящика с несколькими монтажными панелями. Конструкция закрывается металлической дверцей, питающие кабели подводятся сверху или снизу.

Главный распределительный щит. Краткий обзор

Вводно-распределительные устройства. Общая информация

Сфера применения главных распределительных щитов

faber-electro.ru

Вводно-распределительное устройство (ВРУ).Виды и применение

Название вводно-распределительное устройство (ВРУ) говорит о том, что оно монтируется на вводе электросетей нескольких потребителей, распределяет по ним электроэнергию, позволяет выполнить автоматическое отключение электроэнергии в случае возникновения неисправностей и замыканий. С помощью ВРУ удобно отключать электрическую цепь в доме при производстве ремонтных работ, или на время длительного бездействия электрической цепи.

В многоэтажных жилых домах такую систему ввода монтируют в тамбурах или на лестничных клетках. В небольших двухэтажных домах такое устройство ввода электроэнергии размещают на внешней стороне дома. На заводах такие устройства монтируют в цехе или на наружной стене производственного корпуса. Обычно вводно-распределительное устройство применяется для переменного тока напряжением 220 или 380 В.

Разновидности ВРУ

Устройства распределения и ввода электричества классифицируются по различным признакам: числу защитных и других приборов, размерам, силе тока. В некоторых образцах отведено особое место для счетчиков энергии, а также есть приборы, контролирующие работу освещения. Электрические автоматы, находящиеся в корпусе ВРУ, служат для автоматического аварийного обесточивания цепей.

По назначению и особенностям устройства ВРУ делятся на следующие разновидности:

Вводные системы , отвечающие за прием электроэнергии.
Распределительный тип , предназначенный для распределение и учет данных.
Вводно-распределительные системы , одновременно выполняющие функции двух предыдущих типов.

По токовой нагрузке на:

250 ампер.
400 ампер.
630 ампер.

Конструктивные особенности

По габаритам эти устройства значительно отличаются, так как многое зависит от мощности подключаемых потребителей. В свою очередь этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Вводно-распределительное устройство принадлежит к группе электротехнических устройств, в состав которых входят разные приборы. ВРУ не только принимает энергию, но и распределяет ее по объектам. На каждом большом жилом доме должно быть установлено отдельное ВРУ.

Если главный объект состоит из дополнительных отдельных потребителей, то дополнительно монтируют отдельные ВРУ на каждый объект.

Оборудование и приборы ВРУ размещаются в металлических шкафах, которые состоят из следующих частей:

К медным шинам провода подключаются болтовым соединением. Для повышения надежности контакта силовых цепей дополнительно применяют пружинные шайбы. Фазная шина должна иметь отверстия для подключения проводников фаз потребителей. К нулевой шине, имеющей аналогичные отверстия, подключают рабочие нулевые проводники, отходящие к потребителю.
Вводной автомат служит для подключения кабеля питания. Параметры автомата определяется в соответствии с проектом электроснабжения.
Плавкие предохранители могут устанавливаться вместо автомата ввода, предназначены для тех же целей. Их номинал выбирается также, в соответствии с величиной нагрузки.
Защитный автомат ввода защищает электрическую проводку бытовой сети от чрезмерных нагрузок, замыканий, а также для выполнения отключения электроэнергии для технического обслуживания сети.
Ограничители напряжения или разрядники. Они устанавливаются после автомата ввода. Если возникают импульсные перенапряжения, то разрядник срабатывает. При этом на защитную шину подается фазное напряжение, вследствие чего срабатывает защита распределительного устройства.
Группа автоматов для отдельных сетей. Главной задачей этих автоматов является распределение электричества по отдельным группам. Каждая группа обслуживает отдельную комнату в квартире, освещению и другим разным потребителям, требующим отдельной защиты. При необходимости устанавливают устройства защитного отключения. Автоматы подключают с учетом равномерной нагрузки для всех фаз. Количество автоматов на каждой фазе определяют по наибольшей нагрузке подключаемых сетей.
Провода и клеммники для выполнения различных подключений. Провода должны иметь цвет изоляции по назначению: фаза – красный провод, нулевой провод – голубой цвет, заземление – желто-зеленый цвет. На концах проводов должна быть маркировка. Шины фаз должны быть окрашены в разные цвета. Проводники должны иметь изоляцию, соответствующую напряжению 660 вольт. В месте введения проводов в вводно-распределительное устройство они заключаются в проходные втулки для надежности изоляции.
Приборы учета потребления электроэнергии. Приборы учета, установленные в этих устройствах, дают возможность контролировать потребление электричества и оптимальное распределение нагрузок в разных цепях.

Монтажные работы и подключение

Устройство устанавливают по схеме, изменение последовательности действий запрещено.

Монтаж производят так:

Полностью обесточивают объект, отключая его от источника питания. Отсоединяют кабели, отключают нуждающееся в замене оборудование.
Монтируют новый комплект распределительного устройства. Крепежные элементы выбирают по разработанной ранее схеме.
Прокладывают кабели, подключают питающие провода к новой аппаратуре.
Вводные элементы подсоединяют к рубильнику (размыкающему компоненту). Проверяют работоспособность электрической схемы, маркируют ее компоненты.
Подключают объект к источнику питания.

Щит освещения (ЩО)

Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.

ЩО

Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.

Требования к помещению для размещения ВРУ

При установке приборов учитывают такие рекомендации:

В помещение, где располагаются ВРУ, нельзя входить посторонним лицам. Устройство обслуживают только специалисты, имеющие допуск.
Через щитовую комнату не должен пролегать газопровод. Системы водоснабжения прокладывают в виде непрерывной линии. Вентили, краны и иные запорные элементы присутствовать не должны.
Запрещена установка коробок в помещениях с высокой влажностью.
Устройства можно размещать на лестничных клетках. Однако в таком случае их помещают в шкаф, запирающийся на замок. Рукоятки управляющих приборов не должны выступать за пределы ящика.

Установка вводного устройства загородного дома

Установка вводного устройства загородного дома делается согласно проектной документации электроснабжения дома. Проект должен включать план расположения всех энергопотребителей дома и расчетные схемы вводного и/или вводно-распределительного щитов. По практике, вводное устройство ставится на высоте 1500-3000 мм от земли, на опоре, фасаде дома или в самом доме, если включает распределительные устройства для групповых цепей дома.

Что такое вводное устройство загородного дома

Согласно ПУЭ (п.1.7.24-25) вводное устройство загородного дома это металлический шкаф с электротехническим оборудованием, установленным на питающей линии дома. Обычно, минимальное оборудование, которое ставится в ВУ это автомат защиты на ввод питающего кабеля, счетчик учета и автомат защиты на выходе ВУ. Именно такая, минимальная комплектация используется для вводных устройств устанавливаемых на опорах.

Комплектация вводного устройства может быть расширена, и в него добавляются устройства от перегрузки грозовая защита.

Если в ВУ добавить автоматы защиты для групповых цепей дома, то такое устройство уже называют вводно-распределительным (ВРУ) или проще, электрощит дома.

Где возможна установка вводного устройства загородного дома

По практике, есть три варианта установки вводного устройства загородного дома. Практика установки зависит от региона страны и даже от района. Как никак, а ордер на подключение дома к электросети выдает районная энергосберегающая организация и проект электроснабжения дома, согласовывается именно у нее.

Например, в Московской области, в некоторых районах вводное устройство ставится на каждый дом на опоре от которой делается ответвление к дому. В некоторых садовых и других товариществах, вводное устройство ставится на фасад дома. Нормативные документы, ПУЭ и ГОСТ, не запрещают установку вводного устройства в доме, однако такое расположение ВУ очень не нравится инспекторам энергонадзора и вызывает проблемы при приемки дома для подключения.

Так, что вариантов установки вводного устройства несколько. Но правильный только один, тот вариант установки ВУ, который есть в согласованном проекте электроснабжения дома.

Другое дело, если вы не подключаете дом к электроснабжению, а делаете реконструкцию подключения, например, переходите на провода СИП. В этом случае, собственник сам может определить расположение вводного устройства.

Комплектация вводного устройства

Для примера комплектации ВУ на 220 Вольт, воспользуемся профессионально собранным щитом, по всем правило гостов и пуэ. Комплектация щита, к сожалению, немецкая, фирмы Schneider Electric. Российский аналог, компания ИВК.

В комплектацию щита вошли:

Автомат вводной: 25 Ампер или 32 Ампера;
2.Электросчетчик, Меркурий – 201;
Устройство защитного отключения на вводе (УЗО). Номинальный ток 63 Ампера, ток отключения 300 mA.
Автомат защиты на выходе. Номинал 25 иди 32 Ампера. На фото, отходящий автомат стоит один. Это не противоречит ПУЭ (п.7.1.24-25). В ВУ может стоять либо один автомат защиты на несколько линий, либо по отдельному автомату защиты на каждую линию.
Металлический щит (бокс) со степенью защиты IP54. Щит обязательно должен быть с оконцем, для считывания показаний счетчика.
Примечание: Должен сделать замечание. В целях безопасности допускается выносить счетчики учета в дом, если дома предполагают постоянное проживание жильцов, например в деревнях.
Провод монтажный ПВ1 сечением 10 мм.
Трубки изоляционные сжимающиеся при нагреве (Rexant).
Защитный бокс для автомата вводного.
Главная заземляющая шина.
Установочная DIN- рейка.
Нулевая шина на восемь подключений.

Заземления вводного щита

В щите предусмотрены следующие заземления:

Заземляется дверь шкафа;
Заземляется монтажная панель;
Заземляются корпуса.

Ehto.ru

Разберем каждый элемент ВРУ подробнее

Медные шины для подсоединения PE и N проводников в ВРУ дома

К медной шине PE все провода присоединяются при помощи болтов, шайб, гаек и гроверных шайб. Соединение должно быть сделано при помощи инструмента, а не вручную.

На медной шине PE должно быть предусмотрены места для присоединения

Вводного PEN провода, при системе питания дома TN-C-S;
Заземляющего проводника от заземления дома;
Проводника от системы уравнивания потенциалов;
Провод от разрядника (ограничителя напряжения).

Соединение шин PE и N в ВРУ дома

Напомню, что я рассматриваю, ВРУ дома при подключении питания по схеме TN, с глухозаземленной нейтралью.

Шины крепятся внутри ВРУ рядом друг с другом. По рекомендации в ГОСТ Р 51732-2001(ВРУ) нулевую рабочую шину (N) нужно располагать ниже шины PE,но, по-моему, мнению это не имеет принципиального значения. Принципиально здесь другое.

Важно! Шину PE нужно закреплять на корпус ВРУ при помощи болтовых соединений и с токопроводящим контактом. Шину N нужно закреплять на корпусе ВРУ через диэлектрические (не проводящие ток) изоляторы

Шина PE и N должны быть соединены двумя перемычками по краям шин или одной перемычкой посередине. Сечение перемычек должно быть не меньше сечения защитных PE проводов. Соединение должно быть болтовым.

Шины PE и N должны быть помечены цветом или табличками с надписями PE и N.Провода, отходящие от шин должны иметь цвет согласно ГОСТ Р 50462: защитные PE провода в зелено-желтый цвет, нулевые рабочие провода N в голубой цвет.

Вводной автомат ВРУ

Кабель электропитания заводится на вводной автомат ВРУ. Номинал автомата выбирается согласно электропроекту. Вводной автомат защиты предназначен для защиты электропроводки дома от перегрузки и сверхвысоких токов короткого замыкания, а также преднамеренного отключения питания для технического обслуживания сети дома. Вместо вводного автомата возможна установка плавких предохранителей.

Разрядники (ограничители напряжения)

Разрядники устанавливаются после вводного автомата. Через них фазные провода соединяются с защитной шиной PE. При импульсных перегрузках разрядники срабатывают. Фазное напряжение попадает на шину PE и срабатывает защита ВРУ.

Блоки автоматов для электрогрупп дома

Эти автоматы защиты предназначены для распределения электропитания по группам электропроводки дома. Для каждой электрогруппы дома (кухня, ванная, комнаты, освещение и т. п) устанавливается отдельный автомат защиты.При необходимости устанавливаются Устройства защитного отключения(УЗО)

Распределительные автоматы должны устанавливаться таким образом, чтобы равномерно распределять нагрузку между фазами. Количество автоматов на каждую фазу должно расчитаваться с учетом коэффициента спроса. Коэффициент спроса определяет вероятность того, что все электросети будит максимально нагружены. (Читайте о коэффициенте спроса подробно).

Зачем нужен главный распределительный щит

Основные задачи главного распределительного щита — прием и распределение электроэнергии между отдельными потребителями. Также осуществляется защита потребителей от превышения питающего напряжения в случае аварии на сети, защита источников и линий передач энергии при авариях в нагрузке.
