Монтаж электрического теплого пола в условиях деревянного полового покрытия

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)

Последовательность работ выглядит так:

  1. Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
  2. Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
  3. В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
  4. Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
  5. Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

Для монтажа инфракрасных полов нельзя использовать гвозди или другие крепления, которые повреждают пленку – это может стать причиной короткого замыкания

Алгоритм работы:

  1. По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
  2. Делается разметка обогреваемой площади.
  3. Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
  4. Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
  5. Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
  6. Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
  7. На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

  • полиэтиленовой пленки толщиной от 0,2 мм;
  • специальных мембран;
  • битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо плас. В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Дополнительные рекомендации профессионалов

Многолетний профессиональный опыт, с которыми делятся специалисты, указывает, что некоторые манипуляции стоит делать определенным образом, а никак не иначе. Ведь секрет успешного создания качественного пола кроется именно в таких нюансах.

Перевязывание листов ГВЛ между собой обеспечит им большую сопротивляемость нагрузкам. Фиксация саморезами позволит лучше держаться; Гипсоволоконный настил перед укладкой плитки выдерживают в помещении около 3-х суток, а уже затем покрывают грунтовкой; Покупая плиточный клей в магазине, обязательно выясняют его возможности относительно гипсоволокна; Укладку плитки начинают делать только на полностью просохшую грунтовку. Делают это, пользуясь молотком, маячками и шпателем

При этом принимают во внимание все правила, описанные выше. Вот и все нюансы, с которыми предстоит столкнуться в работе

Вот и все нюансы, с которыми предстоит столкнуться в работе.

Кабельное отопление – монтируем по лагам

Электрический кабель под полом не опасен в пожарном отношении, если придерживаться правил, которые обеспечат безопасную эксплуатацию:

  1. Сверху рекомендуется устанавливать перекрытие, толщина которого зависит от породы дерева. Для мягких пород максимальная высота 22 мм, для твердых – 24 мм.
  2. Мощность термокабеля не должна превышать 130 Вт/м2 для предупреждения возгорания. С этой же целью обязательно применение терморегулятора. Максимальная температура нагрева поверхности, допустимая в деревянных строениях – 40°.
  3. В местах прохождения нагревательного элемента запрещается устанавливать мебель, чтобы она своим весом не деформировала его. По остальной площади кабель распределяется равномерно.
  4. Укладывать ковры по теплому полу нежелательно. Они мешают теплу распространяться по комнате, приводят к перегреву теплокабеля и преждевременному выходу его из строя.

Подготовка основания под кабельное отопление практически ничем не отличается от его устройства для водяного. Это осмотр конструкций с целью выявить повреждения и устранить их. Обязательно наличие гидро- и пароизоляции

Особенное внимание уделяем качественному утеплению, без которого не имеет смысла устраивать полы с подогревом

Верхний слой утепляющего пирога – металлизированная фольга, играющая роль теплоотражателя. Можно стелить только ее или использовать с дополнительным утепляющим слоем.

Составляем схему прокладки теплокабеля в помещении. По лагам она выполняется «змейкой» параллельно им. Согласно схеме размечаем на деревянных опорах места пересечения с нагревательным элементом. Делаем здесь перпендикулярные пропилы около 5 см. Обиваем их кусочками жести, которая предохранит древесину от перегрева и одновременно послужит теплоотражателем.

По фольге раскладываем металлическую сетку, ячейки которой не превышают сечение 5×5 см. Сверху согласно схеме располагаем кабель. Его скрепляем с сеткой любым способом: вязальной проволокой или хомутами

Соблюдаем важное условие: кабель отопления должен не соприкасаться с боковинами лаг, а находиться от них на расстоянии

На стене невысоко от пола размещаем терморегулятор. Его датчик размещаем под полом, а провод от него к терморегулятору защищаем гофрированной трубой. Для деревянного дома допустима только проводка, выполненная открытым способом с защитой. Терморегулятор устанавливаем на подложку из негорючего материала: металл, асбест.

Какой теплый пол самый безопасный

В большей степени безопасным можно считать обогрев деревянного пола греющим саморегулирующим кабелем. Дело в том, что тепловая матрица, которая входит в устройство провода, на автомате меняет интенсивность нагрева. И все это по мере того, как в комнате прогревается воздух. Саморегулирующиеся кабельные теплые полы абсолютно оправданы в деревянном доме. Ведь просто исключены ситуации, которые могут быть связаны с перегревом из-за мебели сверху.

Теплый пол в деревянном доме должен быть надежным и безопасным

Определенные меры безопасности теплых полов в доме из бревна, конечно, должны выполняться. Например, это кабель именно с двойной степенью защиты. То есть пол подключается к автомату, после чего устанавливают УЗО. Там, где кабель проходит опорные брусья, делаются пропилы с обязательной изоляцией стенок фольгой.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.

Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

  • сравнительная быстрота и простота монтажа;
  • равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

  • риск пожара при коротком замыкании;
  • высокая стоимость электричества;
  • необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Достоинства и недостатки теплого пола

Сейчас все большую популярность набирает «теплый пол», но так ли он идеален, как считают многие?! Ниже рассмотрены основные достоинства и недостатки теплого пола.

Водяной пол

Довольно экономичный вариант отопления, способный легко отопить как маленькое, так и большое помещение. К недостаткам можно отнести довольно трудный монтаж, трубы занимают все пространство над черновым полом. Во время установки требуется квалифицированный специалист.

Электрический пол

  1. Пленочный обогреватель — за счет специальных встроенных проводников, этот обогревательный элемент самый безопасный в своей линейке. Монтаж производится довольно легко и можно справиться самостоятельно. Особого подключение не требует. Из недостатков — высокая цена.

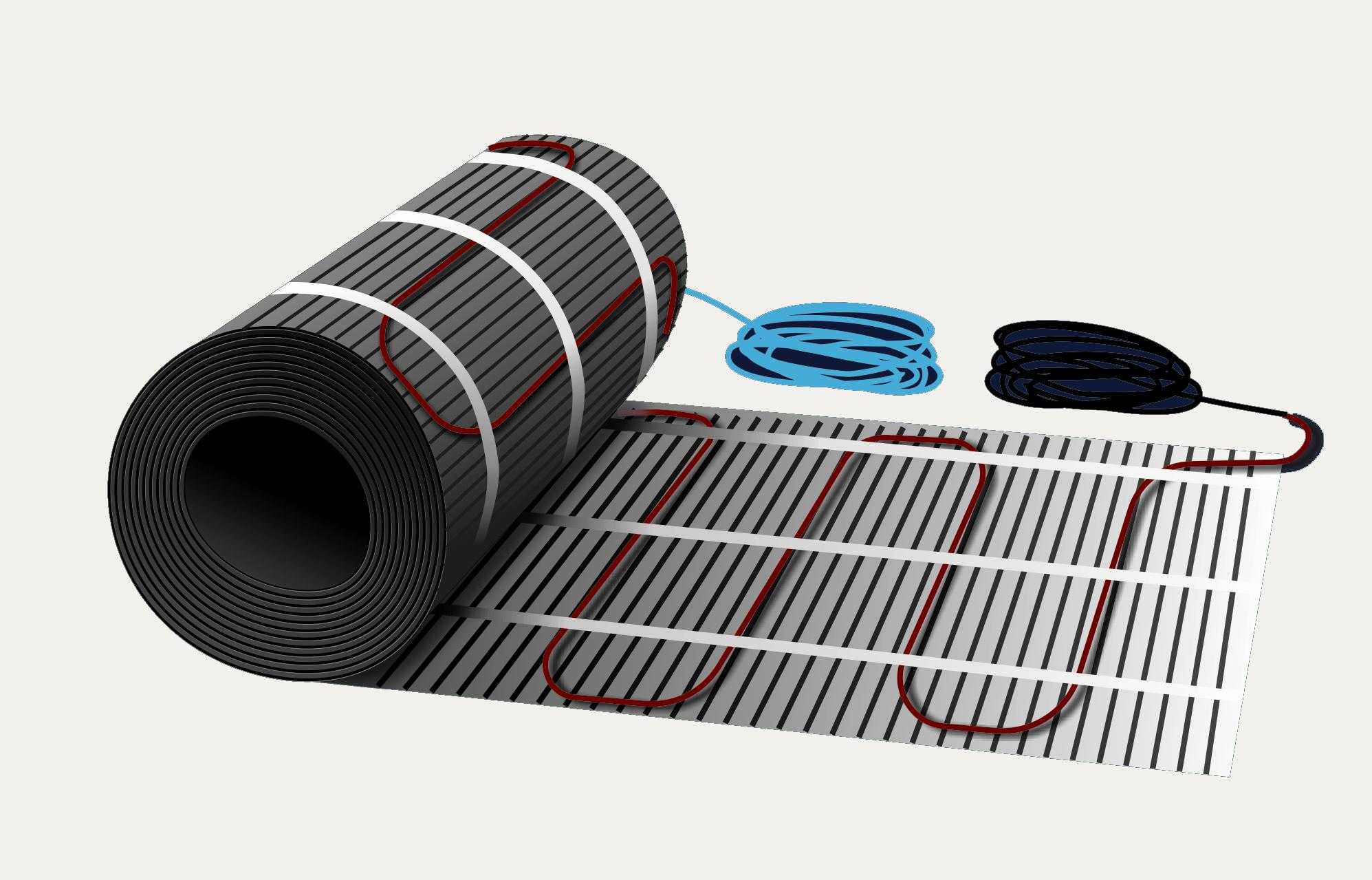

  2. Нагревательный мат — довольно тонкое изделия, монтажа основанного на применении клея, возможность обогрева отдельного участка комнаты, легкая установка. Из недостатков: после монтажа, необходимо ждать около 30 дней прежде, чем приступить к использованию; желательно не устанавливать под тяжелой мебелью.
  3. Кабельный обогрев — состоит из монтажа специального кабеля в слой бетона, что влечет за собой увеличение основного пола.

Работа с электрическим теплым полом

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор

Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

Необходимые инструменты

Планируя установку теплого пола, надо заранее позаботиться о приобретении нужных инструментов и всех необходимых комплектующих.

Итак, чтобы выполнить все работы самостоятельно, приготовьте следующее:

  • рулетку – позволит выполнить разметку схемы установки полов;
  • плоскогубцы, с помощью которых вы сможете захватить любой предмет;
  • уровень – инструмент, предназначенный для определения горизонтальных и вертикальных плоскостей;
  • разводные ключи – рассчитаны на работу с гайками, болтами и другими крепежными деталями;
  • гаечные ключи – помогут закрутить или открутить болты, гайки, муфту;
  • отвертки – такой инструмент нужен для закрутки болтов или шурупов;
  • шлифмашинка – инструмент с вращающимся диском, используется для полировки, шлифования, резки металла или распила дерева;
  • паяльник – один из основных инструментов, который используется при соединении полипропиленовых труб в единую систему;
  • перфоратор – используется для монтажа датчика температуры теплого пола к стене и термостатов для водяного пола;
  • газовая горелка – понадобится для нагревания и соединения некоторых комплектующих, для сушки поверхности;
  • труборез – данный инструмент понадобится, если надо будет демонтировать систему отопления или укорачивать трубы;
  • резак для металлопластиковой трубы – похожий на труборез и применяется для укорачивания труб.

Обогрев из готовых секций – кабельные маты и карбоновая пленка

Теплые полы для обогрева деревянного дома можно устроить, используя инфракрасную пленку или нагревательные маты. Пленка имеет толщину всего 0,5 мм, но способна обеспечить теплом любое помещение. Она имеет черную сетку, которая является нагревателем, концы которого выходят на края в виде металлизированных контактов. Нагревательный мат – практически тот же кабель, смонтированный на основе.

Перед покупкой составляем схему площади для обогрева. Учитываем всю поверхность, свободную от стационарной мебели. Нагревательные маты выбираем по мощности. Для кухни, коридора это 150 Вт/м2, спальни – от 100 до 150, санузла – 180 Вт/м2. Полезную площадь умножаем на требуемую мощность и получаем общую. Мат такой или немного большей мощности и покупаем.

Каждая секция инфракрасного обогревателя имеет длину 25 см. Учитываем, что по периметру помещения можно отступать от стен на 10–40 см, а между секциями зазор не должен превышать 5 см, иначе этот участок останется холодным. Наложение пленки допускается только в местах, где отсутствуют нагреватели. Чтобы не покупать лишнее, учитываем, что в качестве основного нагревателя понадобится покрыть пленкой около 70% поверхности, для подогрева – от 40 %.

На чистую и ровную поверхность укладываем теплоизолятор. Для нагревательного мата он должен иметь теплоотражающую поверхность. Применение металлизированной фольги для инфракрасной пленки запрещено. Толщина теплоизоляции от 4 мм. В сырых помещениях под нее дополнительно укладываем гидроизоляцию.

И маты, и пленку можно разложить на основании, изменяя их конфигурацию. Маты для этого надрезаем по сетке, не затрагивая сам нагреватель. Пленку разрезаем на секции по нанесенным на нее линиям отреза. Выкладываем нагреватели на поверхность согласно схеме и выполненным надрезам. Для фиксации используем двухсторонний скотч.

Пленку монтируем, чтобы медные токопроводящие ленты смотрели вниз. Выкладывать ее желательно по длине помещения. Это уменьшит количество мест соединения и проводов. Но следует учитывать максимально возможную длину одного отрезка, что уточняем при покупке. Места соединений располагаем так, чтобы они находились рядом со стеной, еще лучше – под плинтусом.

Контактными клипсами, входящими в комплект, соединяем токопроводящие ленты и провода. Подключение отдельных секций осуществляем параллельно. При выходе одной из строя, остальные будут работать. Все соединения, незадействованные выводы изолируем битумной изоляцией (входит в комплект). Под пленкой на клейкой ленте монтируем датчик.

Перед укладкой покрытия проверяем нагреватели на работоспособность. В качестве финишного возможно применение любого материала, кроме пластиковых плит. Нежелателен также линолеум с утеплителем. Для укладки ламината применяем плавающий вариант, чтобы участок можно было легко демонтировать, если какая-то секция окажется неисправной. На пленку дополнительно укладываем  фанеру, ДСП, затем ламинат, ковролин, линолеум.

Технология работы с ГВЛ

  • Этап подготовительных работ
  • Работы по монтажу ГВЛ
  • Работы по облицовке ГВЛ

Современные отделочные работы сегодня невозможно представить без гипсоволокнистого листа (ГВЛ). Популярность данного отделочного материала обусловлена целым рядом его достоинств, таких как экологичность, прочность, огнестойкость, доступная стоимость, простой монтаж. Укладка ГВЛ на любую поверхность, а также его облицовка плиткой делают данную поверхность идеально ровной, придавая эстетичный вид любому помещению. Поэтому этот вид отделочных работ получил наиболее широкое распространение. Технология работы с ГВЛ состоит из нескольких последовательных этапов.

Виды гипсокартона и их маркировка по цветам.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов устройства теплых полов в деревянном доме. Выбор способа установки выбирается исходя из технических характеристик постройки.

Распространенные методы установки:

  • Маты представляют собой готовые конструкции с пазами для прокладки водяного контура. Коврики можно укладывать на ровное основание пола. Для этого поверхность предварительно обшивается фанерой или досками QSB. Модульный пол не требует использования цементных смесей. Выше полипропиленовых труб ДСП закрывается, настил настил.
  • Устройство водяных бетонных полов поверх деревянных конструкций. Перед установкой необходимо обеспечить максимальную изоляцию деревянных элементов от влаги. Все работы ведутся исключительно с готовыми составами с коротким периодом высыхания.
  • Фрезеровка деревянного пола под трубы системы теплый пол. С помощью станочных фрез вырезаются углубления для прохода трубы. Деревянная основа начинает выполнять функцию циновок. В результате снижаются затраты на компоненты напольного покрытия. Недостаток фрезерования — трудоемкость процесса. Но при наличии специализированного инструмента время установки можно свести к минимуму.

Можно использовать и другие методы для укладки водяных полов с подогревом на деревянный пол. Есть следующий способ. В деревянном каркасе под бревна просто прокладывают трубопровод. Демонтаж дощатого пола, прокладка водяного контура, после чего пол перекладывается.

Чтобы максимально защитить дерево от попадания влаги, водяной контур проложен в специальной гофре. Волна защищает от воздействия воды даже в случае протечки.

Утепление бетонных полов

Конечно, без утепления он не создаст в доме уютную обстановку. Для этого существует система водяного обогрева, которая монтируется в цементной стяжке. Такая конструкция позволит качественно утеплить полы и имеет она такой вид:

  • основание;
  • теплоизоляционный слой (30-90 мм);
  • армирующая сетка;
  • трубы водяной системы, которые крепятся к армирующей сетке;
  • подложка;
  • напольное покрытие;

Для утепления также используют нагревательные кабеля, которые раскладываются по арматурной сетке. Такое монтирование выполняется как по лагам, так и по стяжкам, главное чтобы в случае с лагами в них были пропилены зазоры (которые необходимо изолировать) для прокладки кабелей.

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

  • водяной;
  • электрический кабельный;
  • электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
