Обзор комнатных антенн, которые могут ловить цифровые каналы

Как настроить качество сигнала на антенне

Если после подключения антенны к телевизору или ресиверу сигнал начал пропадать понадобится определить его уровень и выполнить настройку. Для этого понадобится следующее:

Обесточить все приборы.
Коаксиальный кабель соединить одним концом с антенной, другой же вставить в гнездо «ANT IN» на ТВ-панели или «RF IN» на приставке.
Далее соединить телевизор с ресивером через разъемы RCA или HDMI (в зависимости от того, какой имеется в наличии).
Вставить вилку в розетку и включить телевизор. Указать используемый источник сигнала.
Когда появится окно меню ресивера, нажать на пульте ДУ кнопку «Menu».
Выбрать опцию «Поиск», перейти в режим «Ручной поиск» и установить диапазон «UHF» (ДМВ).
Если все сделано правильно, должны появиться две шкалы. Одна отражает мощность, другая — качество сигнала.
Теперь нужно подойти к антенне, а помощника попросить понаблюдать за изменением уровней. Выполняя медленные вращения в разные стороны (реакция сигнала на действие приходит с задержкой) добиться того, чтобы шкалы были максимально заполнены.
Выбрав наилучшее положение, надежно закрепить антенну.

Рейтинг лучших антенн для цифрового телевидения

А сейчас предлагаем вашему вниманию наиболее популярные модели комнатных и наружных антенн с увеличенной дальнобойностью. Эти модели предназначены для зон с неуверенным приемом, неплохо работают с отраженным сигналом. Встречайте:

BBK DA32

Уверенно работает в радиусе до 50 км, отличается интересным дизайном в футуристическом стиле. Не обязательно крепить антенну на высокой мачте, ее вполне можно разместить и на стене дома. Позволяет принимать даже слабый сигнал благодаря усилителю с коэффициентом всего в 32 дБ. Стоимость несколько превышает средние значения, около 2200 рублей, но она компенсируется надежностью и эффективностью устройства.

CIFRA-12

Наружная антенна в ударопрочном корпусе, благодаря чему хорошо выдерживает не только погодные воздействия, но даже падения с высоты. Работает в диапазоне 470–790 МГц, обеспечивает уверенный прием на расстоянии до 30 км, несмотря на довольно слабенький усилитель с коэффициентом всего 12 дБ. При этом устройство показало свою эффективность даже при наличии слабого эфирного сигнала. Поэтому вполне справляется с задачей практически во всех центральных регионах РФ. Средняя стоимость превышает 3000 рублей.

Рэмо Интер 2.0

Интересный российский вариант, стоимостью немногим более 1000 рублей. Комнатная антенна с коэффициентом усиления до 42 дБ, что считается одним из лучших показателей в классе. Благодаря этому позволяет обеспечить устойчивый прием на расстояниях от телевышки до 30 км, что дано не каждому комнатному приемному устройству. В преимущества добавим и стильный дизайн, что особенно приятно при такой цене. Но стоит сказать, что пластик не отличается особой прочностью.

Рэмо «Двина-DX»

Антенна логопериодического типа, обеспечивающая уверенный прием сигнала на расстояниях до 50 км. При этом стоимость устройства в среднем составляет 700 рублей. Стоит отметить, что доступная цена свойственна всем моделям антенн этого российского производителя. В стандартном варианте комплектуется усилителем на 30 дБ, что позволяет работать и с отраженным сигналом. Крепится на мачте, изготовлена и алюминия и стали с порошковым покрытием, поэтому устойчива к ржавчине.

Мы привели только те модели, которые чаще всего встречаются в продаже. Но этот список постоянно пополняется новыми антеннами. Поэтому в дальнейшем мы будем информировать вас о появившихся новинках

ТОП 5 рейтинг лучших

К вниманию предлагается обзор пятерки самых мощных телеантенн, которые эффективно принимают цифровой сигнал в зависимости от конкретных условий на местности.

Рэмо BAS-5310USB Horizon

Компактная активная комнатная с встроенным усилителем. Для подключения к сети есть блок питания и USB-переходник. В комплекте присутствует крепежный механизм для установки к телевизору. Она способна принимать отраженные сигналы и отлично подходит для приема T2 в городских кварталах. Ее стоимость начинается от 450 руб.

Harper ADVB-2120

Еще одна активная комнатная антенна с усилителем. По конструкции напоминает кольцо и ее легко установить на кронштейне или крючке. В отличие от предыдущей модели этот приемник работает в частотном диапазоне 87.5 — 862 МГц, т.е. может принять сигнал цифрового и аналогового вещания. Данная модель предлагается от 530 руб.

Рэмо «Двина-DX»

Однонаправленная наружная антенна для установки на улице. По конструкции относится к приемникам типа «дельта» (волновые) и может принимать сигнал при удаленности от ретранслятора до 50 км. В комплекте присутствует усилитель и преобразователь напряжения на 12 В. Она изготовлена из высокопрочных алюминиевых сплавов и выдерживает большие нагрузки. Она рекомендуется жителям малонаселенных районов, которые находятся на далеком расстоянии от вышки, но препятствий для сигнала нет. Цена начинается от 600 руб.

АУМ СТВ-0.6 ДФ-1.1

Универсальная спутниковая белорусского производства, принимающая аналоговое и цифровое вещание. Это лучшая антенна для операторов «Триколор» и «НТВ+», есть совместимость с HotBird. Она намного дешевле зарубежных аналогов. В комплект с тарелкой поставляется крепежный механизм для установки на трубу и элемент для установки до 3-х спутниковых головок. Купить можно за 1150 руб.

Рэмо «Колибри-A-DX Deluxe»

Активная пространственная антенна. По отзывам пользователей у нее удачная конструкция, благодаря которой принимается сигнал в любых условиях и особенностях ландшафта. Приемник поставляется на специальной мачте, механизм которой позволяет закрепить её в любом месте. К недостаткам можно отнести ограниченную рабочую дальность (до 30 км) и относительно короткий 6-метровый кабель, чего может быть недостаточно в сложных условиях приема сигнала.

В зависимости от конкретных условий, каждая из представленных в рейтинге антенн может стать самой хорошей для приема.

Установка и найстройка антенны

С комнатной антенной все просто. Ее обычно ставят на телевизор ? и поворачивают, пока не найдут лучшее положение по качеству сигнала.

Установка уличной антенны обычно связана с высотными работами. А так как в целом я считаю, что любую работу должен выполнять профессионал своего дела, рекомендую обратиться к спецам по установке антенн. Другое дело, что с финансовой точки зрения это не всегда доступно. В таком случае остается ставить антенну самому.

Настоятельно рекомендую соблюдать технику безопасности при установке антенны.

А все нюансы установки мы обсудим в отдельной статье.

Чтобы быть всегда в курсе, подписывайтесь на мой блог, инстраграмм или добавляйтесь в друзья в соцсетях.

Как всегда был рад с вами общаться! Добавляйте комментарии, задавайте вопросы, пишите свой опыт по выбору антенны.

Главные отличия активной и пассивной антенн

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.

Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную может обустроить практически любой человек, то для корректной установки, настройки и отладки антенны активного типа может быть привлечен в большинстве случаев лишь квалифицированный специалист.

Hi-techКомментировать

Самые мощные комнатные антенны

Лучшие комнатные антенны для цифрового ТВ способны работать в двух диапазонах, обеспечивая отличный приём сигнала на расстоянии до 30 км. Разумеется, что домашние телеантенны ограничены в качестве телевизионных волн, поэтому для обеспечения трансляции без искажений и дефектов необходимо серьёзно подойти к настройке каждого телеканала.

Комнатные приёмники не лишены преимуществ. Во-первых, они занимают минимум свободного места, да и проблем с установкой не возникает. Во-вторых, демократичная цена по сравнению с наружными аналогами. Явным лидером на рынке комнатных телеантенн является компания Рэмо.

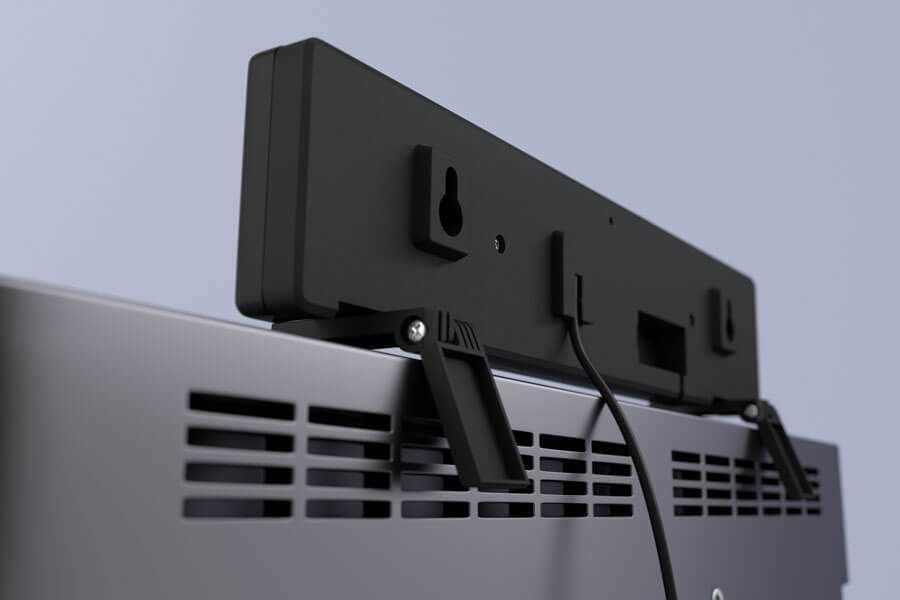

Рэмо BAS 5310USB HORIZON

Именно эта модель открывает ТОП самых мощных телеантенн. От аналогов отличается эргономичным дизайном. В базовую комплектацию Рэмо BAS 5310USB HORIZON входит специальное крепление, позволяющее без лишних проблем закрепить устройство в оптимальном месте. Волны различных каналов принимаются в диапазоне 21-69, но только при условии, что оборудование было настроено корректно. Антенна оснащена встроенным усилителем. Это благоприятно отражается на приёме сигнала.

Корпус изготовлен из материалов премиум качества. Аппаратные модули надёжно защищены от механического воздействия. Вес устройства – 230 г. Устройство оснащено 5-вольтным блоком питания, который входит в базовую комплектацию.

Преимущества:

удобное подключение через разъём USB;
высокое качество приёма;
прочный корпус;
эстетичный внешний вид;
крепление входит в базовую комплектацию.

Недостатки:

короткий шнур адаптера питания.

Harper ADVB 2120

Компания Harper – популярный производитель, выпускающий продукцию высшего качества. Поэтому нет ничего удивительного в большом количестве положительных отзывов. Телеантенна способна улавливать частоты в довольно широком диапазоне – 87,5–862 МГц. С её помощью можно найти не только цифровые, но и аналоговые каналы.

Тяжело игнорировать удачный дизайн. Устройство гармонично впишется в любой интерьер. Питание усилителя осуществляется от телевизора или DVB-T2 тюнера. Пользователи также отмечают компактные размеры. Harper ADVB 2120 можно расположить на плоской поверхности. Альтернативный вариант – размещение на стене. Форма замкнутого кольца очень удобна, поэтому антенну можно без лишних проблем повесить на любое крепление.

Преимущества:

улавливает частоты в широком диапазоне;
эргономичный дизайн и эстетичный внешний вид;
оптимальное соотношение цены и качества;
высокое качество сборки.

Недостатки:

отсутствует отдельный блок питания.

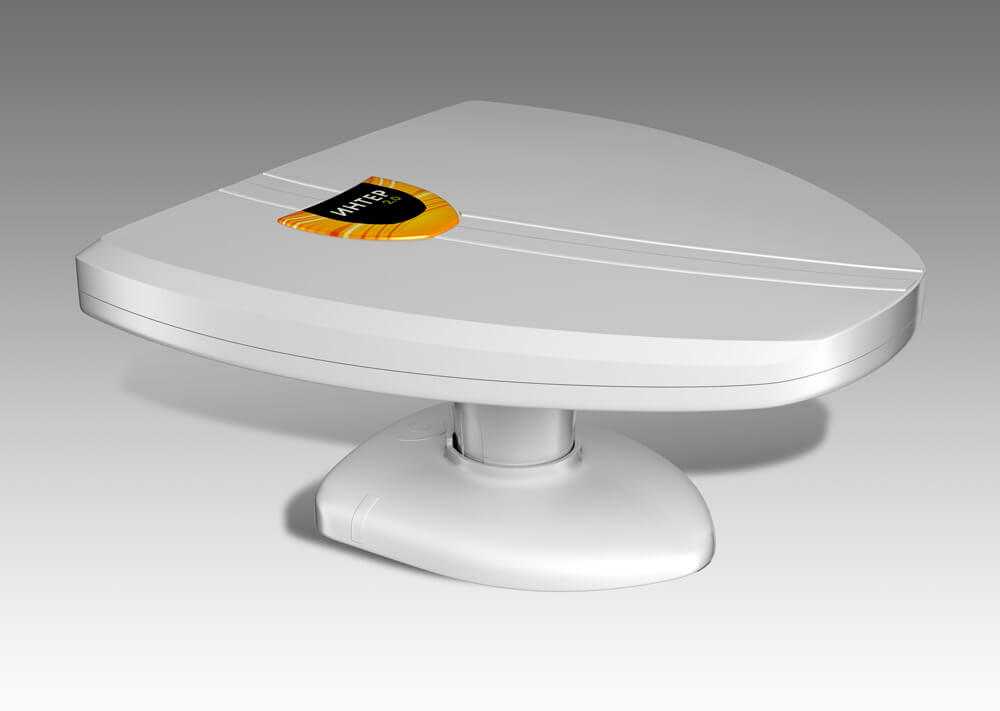

Рэмо Интер 2.0

Ещё одна модель компании Рэмо. Она выделяется на фоне конкурентов впечатляющими спецификациями и богатым функционалом. С помощью приёмника можно настроить 10 аналоговых и 20 цифровых телеканалов. Интуитивно простая система управления позволяет контролировать и регулировать уровень усиления сигнала с целью настройки изображения наилучшего качества.

Проблем в монтаже не возникает, даже несмотря на тот факт, что устройство продаётся в разобранном виде. Процесс сборки занимает всего лишь несколько минут. Кабель блока питания обладает великолепной изоляцией.

Преимущества:

длинный кабель блока питания;
доступная цена;
процесс сборки антенны занимает пару минут;
простой процесс управления усилением сигнала.

Недостатки:

изготовлена из низкокачественной пластмассы;
порой возникают проблемы с приёмом сигнала.

ТОП-5 уличных ТВ антенн

Давайте теперь рассмотрим рейтинг топовых уличных антенн для установки на улице. Приборы из нашего топа отличаются хорошими техническими характеристиками, а их выбор одобряет множество россиян.

Locus Зeнит-14AF

Очень дешевая, но достаточно качественная антенна для цифрового ТВ, выполненная на алюминиевой основе. Обладает собственным усилителем на 15-20 децибел. Легко монтируется, неплохо сохраняет расположение на ветру. В комплект входит длинный шнур на 5 метров, что весьма удобно. Главный недостаток – не подходит для маленьких городов и деревень, так как уровень усиления достаточно скромный. Цена – 700 рублей.

Hyundai H-TAE220

Отметим сразу – у антенны нет собственного усилителя, поэтому в маленьких населенных пунктах и на окраинах городов ее использование будет малоэффективным. По остальными техническим показателям – вполне хорошая антенна для цифрового телевидения. Главные плюсы – высокая устойчивость, стабильный прием связи, простое применение (не нужно подключать к электросети). Еще один плюс – очень низкая цена (600 рублей).

Locus Меридиан 07AF Turbo

Основная особенность этого устройства с усилителем – хороший показатель фильтрации полезного сигнала (по заявлению производителей он составляет 3 дБ). Прибор выполнен из алюминия, поэтому установить такую антенну не составит труда. Усиление не слишком хорошее, но приличное – 30 децибел. При желании можно повесить на стену, хотя в таком случае придется повозиться (кронштейн для крепления в комплектацию не входит). Средняя цена – 800 рублей.

LUMAX DA2501A

Еще одна уличная антенна с усилителем средней мощности (30 децибел). В комплект входит длинный пятиметровый кабель, что весьма удобно в том случае, если телевизор будет находиться далеко от антенны. Устройство обладает небольшим весом, легко монтируется, сохраняет высокое качество сигнала даже в плохую погоду. Однако в отличие от того же Locus в состав этой модели с усилителем не входит фильтр для отделения полезного сигнала от шума, что несколько портит впечатление. Цена – 800 рублей.

HARPER ADVB-2440

Очень нестандартная по дизайну и начинке модель с усилителем, которая уже успела полюбиться многим россиянам. Благодаря необычной форме устройство обладает идеальным углом обзора – 360 градусов. Поэтому его можно повесить в любой позе – оно все равно будет четко ловить цифровое ТВ. Усиление тут среднее (всего 30 децибел), хотя для городских окраин и мелких городов сгодится. Крупные недостатки – очень короткий кабель (всего 1,5 метра), достаточно высокая цена (1600 рублей).

Антенный усилитель: в каких случаях нужен

Для того чтобы цифровой тюнер телевизора или ресивера смог извлечь информацию из полученного от антенны сигнала, тот должен иметь достаточную мощность.

Чтобы исправить эту ситуацию, как раз и нужен усилитель. Устройство подключается на участке между антенной и телевизором и повышает мощность сигнала.

Усилитель необходим в следующих ситуациях:

прием ведется на антенну пассивного типа;
нет возможности использовать питание активной антенны (например, сигнал на телевизоры идет через обычный сплиттер);
условия приема таковы, что получаемый от антенны сигнал слишком слаб. Это случается из-за расстояния, помех, препятствий на пути сигнала и пр.

Модели для усиления эфирного и спутникового сигналов

Такой усилитель поднимает коэффициент сигнала до 19-21 дБ. Он работает в диапазоне частот для спутникового телевещания 950-2400 МГц, эфирного – 5-950 МГц. Однако для большего эффекта может понадобится отдельный блок питания.

Польские усилители серии SWA.

Эти модели крепятся на «решетчатые» антенны и усиливают частоту сигнала в диапазоне от 49 до 790 МГц.

Они устанавливаются в основном на «решетки» антенн и имеют разные усиливающие коэффициенты. Диапазон частот варьируется от 49 до 790 мегагерц. Питающее напряжение составляет 9 вольт. Монтаж осуществляется с помощью шпилечного или резьбового соединения.

Подбор коэффициента усиления

Данный показатель демонстрирует мощность приемника. Он получает, расшифровывает сигнал с отдельными качеством. Коэффициент усиления определяется от оптимального значения КУ, который не добавляется к показателям антенны. Аппарат работает сильнее. В противном случае, он был бесполезным.

Для DVB-T2 подходит усилитель с day КУ 32 дБ. Он показывает наибольшую эффективность. Кабель при этом примерно 30 м. Перед покупкой определите вариант антенны, увеличьте протяженность кабеля. Для регулировки мощности выполните несколько шагов:

подключите приемник при низком расстоянии с ТВ-устройством и определите (КУ).
отыщите в магазине прибор для DVB-T2 с похожим коэффициентом и выделите показатели.

Locus L 931.04 ЧИЖ: бюджетный вариант

Наконец, антенна Locus L 931.10 ЧИЖ попала в наш топ благодаря самой либеральной цене. За неполные 400 рублей вы получаете активное устройство, которое работает в диапазоне UHF и ловит сигнал DVB-T2 с усилением в 17 дБ. Это хороший вариант для тех, кто живет недалеко от телецентра или на верхних этажах высоток.

Антенна имеет довольно неказистый дизайн и обязательно требует активного питания в 220 В. Но ради такой цены с этим можно смириться, не правда ли?

Если ваш телевизор не снабжен приемником DVB-T2, рекомендуем ознакомиться с другой нашей статьей:

Фото: компании-производители, E-katalog

Нужна ли антенна, если есть приставка

Важно уточнить, что и аналоговый сигнал, и цифровой передаются с помощью радиоволн. А без антенны их принять не получится, к сожалению

Единственное исключение – если сигнал принимается по кабелю или с помощью Wi-Fi, как, например, работает большинство смарт-телевизоров.

Если вы захотите сдвинуть приставку, вывезти ее, например, за город и при этом не зависеть от погоды, то вам точно потребуется антенна. Мобильные сети, беспроводной интернет – причины создания посторонних шумов, которые перебивают сигнал. К тому же ни для кого не секрет, что он портится и в грозу. Если у вас хорошая антенна, то эти факторы перестанут быть проблемами.

Антенны для DVB-T2 и их основные виды

Антенна DVB-T2 – это небольшое устройство, которое применяется для получения доступа к эфирному цифровому телевидения второго поколения. Она подключается к телевизору напрямую (новые модели ТВ) либо опосредовано через цифровую приставку (старые модели ТВ). В зависимости от технической “начинки” различают две разновидности антенн DVB-T2 – активные и пассивные. Узнаем, в чем между ними разница:

Пассивные. Могут только принимать сигнал за счет своей формы и габаритов. Не усиливают входящий сигнал, поскольку не содержат соответствующего устройства. Не требуют подключения к электрической сети – работают напрямую от кабеля, который подключается к телевизору/приставке. Оптимальный вариант для регионов с больших и средних населенных пунктов, где вышки цифровой связи расположены близко к антеннам.
Активные. Могут не только принимать сигнал, но и усиливать его за счет вспомогательного устройства. Сама активная антенна с усилителем не нуждается в электропитании, а подключается она также к телевизору/приставке. Однако к электрической сети на 220 вольт необходимо подключить усилитель. Активные антенны для цифрового ТВ следует ставить на участках, где вышки цифровой связи расположены далеко, а качество сигнала – слабое. Это могут быть окраины крупный и средних городов, мелкие города целиком, деревни, удаленные дома и так далее.

По расположению устройства различают соответственно комнатные и уличные антенны. Они имеют небольшие отличия в конструкции, хотя функционал у них достаточно похоже. Уличные и комнатные устройства могут быть как активными, так и пассивными. Ниже каждую разновидность мы рассмотрим более подробно.

Комнатные антенны и как их выбирать

Как ясно из названия, такие антенны для телевидения обычно ставятся в квартирах и небольших домах. Устройство имеет компактные размеры для удобства монтажа. Усилителями обычно не оснащаются

При выборе рекомендуется обращать внимание на следующие технические особенности:

В обязательном порядке устройство должно принимать дециметровые волны (стандарт UHF), поскольку именно с ними работает стандарт цифрового ТВ вещания.
На упаковке в обязательном порядке должно быть указано, работает ли устройство по стандарту DVB-T2

Если пометка отсутствует – устройство либо не работает с “цифрой”, либо является низкокачественным.
Если решили взять комнатную антенну с усилителем, обратите внимание на уровень усиления. Для участков, удаленных от вышек, рекомендуется брать устройство с усилением 15-30 децибел.

Уличные антенны и на что обратить внимание при выборе

Отличаются крупными габаритами, а обычно монтируются на крышах домов. Обычно оснащаются устройством-усилителем, которое позволяет получить четкую качественную картинку. Могут подключаться к длинному кабелю (от 5 до 50 метров).

При выборе действуют те же правила, что и в предыдущем случае – нужно покупать UHF-совместимые устройства, следует обращать внимание на упаковку и так далее

Внутренний прием ТВ-антенн

Есть специальная круговая диаграмма, демонстрирующая точное направление движения телевышек. Ее необходимо изучить, перед тем, как выполнять настройки антенны на телевизоре. Некоторые мобильные телефоны поддерживают специальные приложения для определения данного параметра. Если все интересующие телеканалы расположены в одном направлении, то можно устанавливать направленную антенну. Такое устройство рассчитано на приемку сигналов только с одного направления. Этим данные модели и отличаются от всенаправленных, способных принимать сигналы сразу с нескольких направлений. Плюсом такой конструкции является более качественное усиление по сравнению с усилением, которое может обеспечить всенаправленная антенна. Слабой стороной направленной антенны считается необходимость переустановки прибора при переключении на другое направление.

Другие проблемы при настройке ТВ и пути их решения

Проблема	Решение
Плохая погода мешает принимать цифровой сигнал	Попробуйте настроить антенну на спутник или ретранслятор. Благодаря этому повысится мощность
Во время настройки каналов слабый сигнал	Можно сконструировать самодельный усилитель или приобрести тюнер, который обладает более высокой мощностью и чувствительностью
После подключения усилителя приставка перестала ловить каналы	Необходимо перепроверить, правильно ли был подключен усилитель. Если подключение было произведено по инструкции, значит дело в неправильно составленном усилителе. Что касается приставки, она подлежит перепрошивке или ремонту

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

Иногда многоканальные усилители просто необходимы

Самодельные антенны дециметрового диапазона

Дециметровая или всеволновая – это основные виды антенн, которые разделяются на отдельные типы. Варианты приемников:

Всеволновой вариант, технические характеристики которой практически не зависят от частоты принимаемого сигнала.
Оборудование с логопериодическим диапазоном

У этого устройства параметры не являются линейными, именно поэтому важно смотреть схему.
Z-тип – самый простой вариант приемного устройства, который сможет сделать даже человек, не являющийся радиолюбителем. Все расчеты примерные, главное проводить надежную спайку и изоляцию.

Всеволновой вариант будет работать безупречно, если оборудование установлено недалеко от станции. То есть она не подходит для людей, проживающих в отдаленных местностях. Чтобы изготовить антенну с более длинным сигналом, потребуются профессиональные навыки. Если требуется создать прибор с логопериодической частотной характеристикой, то проблем также не возникнет. Первые два варианта, указанные выше, идеальны для применения в городской черте. Сигнал будет устойчивым, а помехи будут отсутствовать даже, когда за двором плохая погода.

Зигзагообразные варианты ДМВ имеют массу преимуществ. Во-первых, эта антенна более компактная и сможет хорошо работать, даже если сигнал прерывистый или станция находится далеко от пользователя. Если создать особую конструкцию, сделать идеальное согласование с фидером, тогда определённые точки диполей располагаются в волновых узлах с нулевым потенциалом.

Параметры самодельной антенны

Прежде чем приступить к изготовлению изделия, следует тщательно изучить параметры самодельного варианта. Если у человека нет хотя бы базовых знаний по электроники, то создавать антенну будет крайне сложно. Чтобы процесс прошел легче, то стоит сначала изучить определение параметров по диаграмме направленности

То есть, при конструировании оборудования, важно найти зону чувствительности ДМВ

Лепестки, которые определяют эту зону, разного размера. Весь «пучок» состоит из основного, бокового и тыльного лепесткового образования

С учетом этого факта, важно ввести рабочие показатели, которые позволят сделать изделие рабочим:

Коэффициент усиления расшифровывается, как отношение пиковой величины сигнала который направлен к телевизионному прибору через основной лепесток к эталонному значению. Эта связка необходима для кругового полуволнового диполя (КУ).
Коэффициент действия в определённом направлении представляет собой отношение угла приёма сигнала на 360 градусов к тому же показателю для основного лепестка (КНД).
Коэффициент защиты расшифровывается, как отношение энергии, которая попадает на антенное оборудование с основного направления к тому же параметру для бокового или тыльного лепестка (КЗ).

Есть антенны, у которых Коэффициент усиления и действия в определенной направленности взаимодействуют между собой. Этот вид не относится к дециметровой антенне. Такими параметрами обладают специальные приборы, применяемые в разведке. У таких устройств высокая степень направленности, а усиление, напротив, будет малым. К слову, некоторые современные модели Z-антенны обладают примерными характеристиками и используются в отдаленных регионах, где поймать телевизионный сигнал обычной антенной невозможно.

Подключение и настройка антенны

Разъём для антенны обычно находится сзади телевизора, на нём можно найти маркировку, например, «ANT IN», «ANT».

Если маркировки такой нет, то разъём этот можно легко отличить по его внешнему виду. Это округлая форма, внутри которой находится металлическое более мелкое отверстие для присоединения центральной жилы:

Если ваш телевизор способен принимать и эфирный сигнал, и спутниковый, типа DVB-S , разъёма сзади будет расположено два.

Под тем, куда подключается спутниковая антенна, можно найти маркировки, вроде «ANT SAT» и «IN SATELLITE». В середине разъёма также находится отверстие в центре, которое обрамлено резьбой для привинчивания штекера:

Обыкновенный кабель подключить легко. Штекер поместите в гнездо таким образом, чтобы выступ в его центре попал в отверстие, а кольцевое обрамление покрыло окантовку. Подключая спутниковый кабель, прикрутите штекер с резьбой, чтобы упрочнить соединение.

Общедомовая антенна

Для подключения общедомовой телеантенны обратитесь в управляющую компанию для заключения договора. За доступ к общедомовой используемой антенне взимается определённая вашей управляющей компанией плата. Тарифы зависят от региона.

После подписания бумаги вам присоединят ответвление кабеля из вашей квартиры в общую разводку. Проложите шнур по вашей квартире, а после этого присоедините к нему штекер.

Общедомовая антенна отлично подойдёт тем, кто не хочет терять своё время на выбор, покупку, подключение и установку своей антенны. Но качество работы коллективного оборудование будет зависеть исключительно от компании, предоставляющей услугу.

Перед тем как принять решение о подключении, выясните у соседей, довольны ли они качеством принимаемого их телевизорами сигнала.

Особенности подключения антенны к ТВ

Разница в подключении к разным моделям телевизоров зависит от того, встроен ли у модели тюнер. Возможно, ваш телевизор предназначен только для передачи цифрового эфира. В каких-то случаях необходимо докупать оборудование. В целом, подход к настройке отличается незначительно.

Рассмотрим особенности подключения ТВ от самых распространённых производителей:

Присоединение кабеля без штекера

Бывают случаи, когда в срочном порядке требуется примонтировать к ТВ-приёмнику антенну, а штекера у вас нет. На небольшой промежуток времени можно осуществить подключение без его использования.

Делайте это в такой последовательности:

Помните, что это только временная мера, как можно скорее обзаведитесь штекером и установите его.

Как подключить сразу несколько телевизоров к единой антенне?

При необходимости подключения не одного телевизора, подготовьте специальные для этого устройства – сплиттеры и разветвители. Далее следуйте инструкции:

При использовании активной антенны позаботьтесь о том, чтобы ваш сплиттер имел проход по питанию или подключите дополнительный блок питания.

Сплиттеры могут иметь от двух до восьми выходов. При подключении более значительного количества ТВ-приёмников придётся производить расчёты и продумывать построение цепочки из сплиттеров.

Что необходимо для подключения

Для подключения антенны необходимо иметь:

Антенный кабель с волновым сопротивлением 75 Ом и длиной 10 метров.
Разветвитель (тройник) на 3 выхода.
Предохранитель 3А.

В зависимости от размера и формы крыши потребуется отрезать часть антенного кабеля, и протянуть его через крышу к месту установки антенны. Затем, в зависимости от формы и наличия окон в верхней части дома, проделать отверстия в крыше и разместить антенный кабель в штробе на потолке или стене.

Все действия с антенной и кабелем должны производиться при выключенном и отсоединенном от сети блоке питания телевизора. Если при установке антенны на крыше возникнут трудности, то можно воспользоваться лестницами, перилами и стремянками.

Выбор антенного кабеля

Антенный кабель,применяемый для передачи телевизионных сигналов с высокой скоростью, имеет сравнительно большие размеры и массу.

Для его изготовления используют провода из следующих сплавов:

медно-никелевый сплав МНМц 43-1 (М – медь, Н – никель, 4 3 – валентность);
медно-хромистая бронза БрХ – 4 (Х – хром, Ц – цинк);
медноникелевые сплавы с добавлением кремния (МС, МВС, МСН).

При выборе антенного кабеля нужно учитывать следующие факторы: частота работы телевизора, длина кабеля, наличие или отсутствие усилителя. Следует учитывать, что высокочастотные кабели не должны иметь большой разрывной прочности. Кроме того, они должны быть гибкими. В качестве соединительных проводников рекомендуется использовать медные провода.

При больших расстояниях между телецентром и местом приема кабель должен иметь достаточный запас по длине. Если телевизор устанавливается в комнате, предпочтительнее применять кабель небольшой длины. Не стоит применять многожильные провода, особенно при использовании телевизионного усилителя.

В этом случае возникает большой уровень шума, поскольку сигнал в такой цепи не разделяется на составляющие. Антенный телевизионный кабель должен обладать механической прочностью. В противном случае возможны сильные изгибы кабеля.

Выбор антенного штекера

Антенный штекер – это элемент антенного соединительного шнура, предназначенный для подключения антенны к разъему на соответствующем приборе. Он представляет из себя трубку с резьбовым присоединением. Выбор антенного штекера зависит от того, что за прибор и антенна к нему будут подсоединены.

Если он будет подсоединяться к телевизионному приемнику, то нужен штекер цифрового ТВ. А если нужно подключить антенну к спутниковому тюнеру – то уже нужен штекер Т2

Для того чтобы выбрать правильный штекер, нужно обратить внимание на то, что в комплекте должно быть не только штекер, но и крепеж для него – зажим для крепления к антенне. Антенны выпускаются для различных типов телевизоров

Если телевизор старого образца с кинескопом, нужно использовать антенный штекер TV, поскольку он имеет штырь. Если же телевизор жидкокристаллический или плазменный – нужен штекер со штырем. В современной технике применяется либо штекер с двумя выводами, либо так называемый «тюльпан» для подсоединения к телевизору.

Советы и рекомендации

Необходимо понимать: от того, как установить и повернуть антенну, будет зависеть качество изображения на телевизоре. Поэтому стоит воспользоваться рекомендациями опытных пользователей,

которые помогут настроить антенны на ТВ LG , Самсунг, Сони и других моделях:

При покупке антенны учитывайте ее тип: однонаправленная или всенаправленная. От этого будет зависеть место ее расположения.
Стоит учесть, где расположена ближайшая радиостанция и какое расстояние от нее до вашего дома. Эти данные помогут вам выбрать лучший вариант.
Продвинутые пользователи не рекомендуют покупать антенны со встроенным усилителем. Поскольку эти усилители никак не способны улучшить качество приема.
Чтобы добиться максимально качественного и уверенного приема, рассмотрите уличные антенны. Комнатные модели не способны обеспечивать хороший прием.
Для владельцев частных домов и дач необходимо поднять антенну. Это значит, что потребуется мачта и коаксиальный кабель достаточной длины.
Если антенна изначально настроена некорректно, лучше обратиться к профессиональному мастеру, который знает, как направить антенну на вышку цифрового ТВ и выполнить необходимые настройки.

Если правильно подсоединить антенну и подключиться к ТВ, можно смотреть телевизор в высшем качестве. ТВ-оборудование сможет четко показывать любые телевизионные программы.

Состояние цифрового телевидения в России

В некотором роде Россия отстала от других европейских стран. У них формат телевидения DVB T2 давным-давно стал общепринятым стандартам и много где аналоговое вещание вообще не ведётся. В России же на сегодняшний день переходный этап, когда все осознают необходимость отказа от аналогового телевидения, но инфраструктура цифрового ещё недостаточно развита. В целом в большинстве крупных городов вы без проблем словите цифру, ну а если вы живете в очень отдалённых регионах, придётся либо довольствоваться одним мультиплексом, либо просто потерпеть. К счастью, таких мест практически не осталось, сигнал покрывает по большому счёту все населённые пункты.

Теперь поговорим о наполнении пакетов каналов или, как их официально называют, мультиплексах. На сегодняшний день вещает 2 мультиплекса по 10 каналов каждый. В зоне покрытия цифрового эфирного телевидения DVB T2 гарантирован приём первого мультиплекса, тогда как 2-й доступен ещё не везде. Ведутся разговоры о запуске третьего пакета, но из-за дефицита частотных ресурсов и необходимости освобождения для него частот путём отключения аналогового вещания срок запуска пока что неизвестен.

Какие же каналы входят в каждый из пакетов? На начало мая 2017 года их состав следующий:

Мультиплекс-1	Мультиплекс-2
Первый	Рен ТВ
Россия-1	Спас
Матч ТВ	СТС
НТВ	Домашний
5-й канал	ТВ-3
Культура	Пятница!
Россия-24	Звезда
Карусель	Мир
ОТР	ТНТ
ТВЦ	Муз-ТВ

Учтите, что наполнение мультиплексов не является постоянным и время от времени меняется. За последние несколько лет это происходило уже несколько раз. В любом случае набор довольно разнообразен и представлены каналы на любой вкус и для любой аудитории.
