Антенные усилители для телевизора: подключение, выбор, виды

Содержание:

1 Что влияет на качество сигнала
2 Способы усиления сигнала
3 Что такое антенный усилитель 3.1 Устройство оборудования
3.2 Принцип работы
3.3 Достоинства и недостатки
3.4 Как выбрать усилители для ТВ
3.5 7 хороших усилителей сигнала

4 Как усилить сигнал до 20 каналов своими руками по шагам
5 Как подключить усилитель без специальных разъемов
6 Общие рекомендации

Современные телеканалы транслируются в цифровом формате через спутниковые антенны, кабель, интернет ТВ. Качество последнего зависит от скорости подключения к Интернету. При принятии сигнала от спутника проводится автоматическая или ручная настройка антенны и присоединяется усилитель. Но мало кто задумывается, что для эфирного телевидения часто требуется специальное оборудования для улучшения качества сигнала. Это оборудование и есть антенный усилитель для ТВ.

Разберемся, когда нужно усиление сигнала, что влияет на его качества. А также ТОП 7 покупного антенного оборудования, и как создать его своими руками.

Как сделать антенный усилитель своими руками

Самостоятельно собрать даже самый простой усилитель из радиодеталей для антенны своими руками сможет далеко не каждый. Однако подобное устройство, такое как усилитель антенны для телевизора на дачу, вполне возможно сделать из подручных средств, например, из пивных банок. Для изготовления такого усилителя понадобится совсем немного времени, а результаты получаются достаточно высокие. Использование этой конструкции позволяет добиться более качественной картинки, максимально снизить шумы и обнаружить большее количество каналов.

Перед тем как сделать усилитель, нужно заранее запастись двумя жестяными банками из-под пива, кабелем питания, штекером, саморезами. Дополнительно потребуется отвертка, изолента и ровная деревянная палка.

Самодельный антенный усилитель собирается в следующем порядке:

Жестяные банки прикручиваются к деревянной палке при помощи изоленты так, чтобы между ними сохранялось расстояние 7-8 см. Если на банках сохранились родные колечки, то их лучше всего использовать для крепления кабеля.
В случае отсутствия колечек, в каждую банку следует вкрутить саморезы и уже к ним крепить зачищенные концы кабеля. Деревянная палка и кабель также соединяются между собой изолентой, что делает конструкцию более устойчивой.
Для защиты от внешних воздействий обе банки можно прикрыть пластиковой бутылкой, у которой предварительно отрезается дно и горлышко. По центру бутылки прорезается отверстие под кабель.
Готовую конструкцию нужно подключить и выполнить ее настройку. Самодельный усилитель для антенны телевизора может быть усовершенствован путем добавления в него дополнительных секций. Настройка аппаратуры для телевизора своими руками осуществляется за счет изменения расстояния между банками. Если диаметр банки увеличится, то, соответственно, возрастет и полоса прохождения сигналов.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

Отмерьте от коннектора 15 сантиметров антенного кабеля.
Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Рейтинг лучших усилителей цифрового сигнала

На рынке присутствует множество моделей усилителей, по приемлемым для потребителей ценам.

Gal AMP-102

Широкополосный усилитель телесигнала, который рассчитан на 1-2 телевизора. Работает с МВ и ДМВ-антеннами. Главное отличие – масса 0.2 кг и прямоугольная форма. По схеме сопрягается между антенным кабелем и разъемом телевизора, а в качестве питания задействует адаптер, сопряженный со штекером.

ALCAD AL-200

Усилитель-сплиттер с двумя «output» может антенный кабель разводить на два, чтобы разделить сигнал и передать его на два телевизора. Устройство многодиапазонное с раздельной регулировкой каскадов, коэффициент усиления 24 дБ. Для сплита на 3-4 ТВ нужно присмотреть более мощные агрегаты.

JMA 8620SA3

Усилитель широкополосный со сплитом на три выхода. Можно оборудовать до трех телевизоров. Корпус из металла предоставляет «железную» защиту от повреждений. Коэффициент усиления – 20 дБ.

ALCAD AL-400

Двух диапазонный усилитель для взаимодействия с частотами 40-318 МГц и 470-862 МГц. Имеет 4 выхода, а максимальный коэффициент усиления – 28 дБ.

Особенности использования антенных устройств

Прекрасным решение для обитателей дачи или загородного коттеджа является установка активной телевизионной антенны или отдельного усилителя. При этом возможны различные варианты подключения устройства и усиления телесигнала.

Антенные усилители типа «SWA» и «LSA», в зависимости от модели имеют различный коэффициент усиления и уготавливаются на решетку антенны (такие антенны называются «польскими»). Они работают в диапазоне частот 49,0…790,0 мегагерц и требуют подачи питающего напряжения в 9,0 вольт. Фиксация прибора к антенной решетке осуществляется шпилечным, резьбовым соединением.

Стоимость отдельного устройства зависит от модели и находится в пределах 200,0…40,0 рублей, цена ремонтного усилителя не превышает 250,0 рублей.

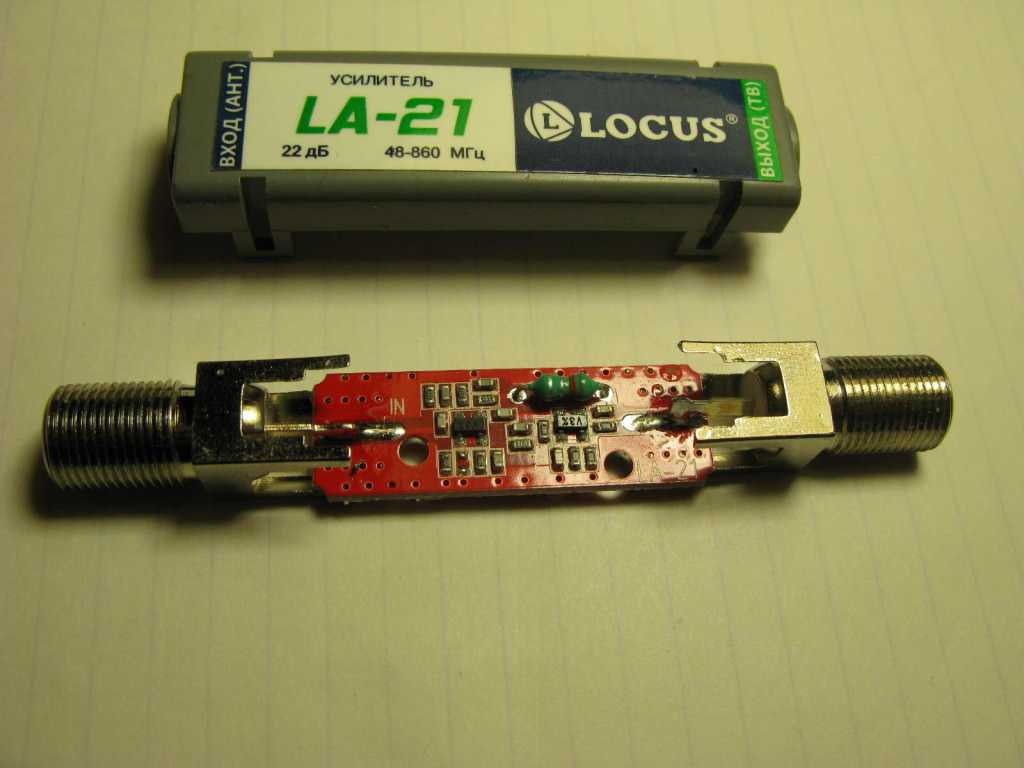

В активных антеннах «Locus» («Локус») применяются приборы модельной линии «L». Отдельно эти устройства можно приобрести для модификации пассивных антенн или для замены, имеющегося, вышедшего из строя усилителя. Достоинствами моделей «L» является простота монтажа, не требующая сложных радиотехнических работ. Для подсоединения антенного кабеля имеется специальный клеммный зажим, обеспечивающий надежный контакт как с кабельной оплеткой, так и с центральной, сигнальной жилой.

Цена активной антенны:

700,0 рублей для метрового диапазона.
1200,0 рублей для приема телепрограмм в дециметровом диапазоне.
1700,0 рублей – комбинированной, – позволяющей производить прием и усиливать сигнал в метровом и дециметровом диапазонах телевещания.

Усилители «Terra» (Литва), выпускаются в двух модификациях:

Приборы серии «МА» позволяет усиливать сигнал, поступающий от нескольких антенн.
Различные модели серии «HS» имеют несколько выходов и возможность регулировки уровня усиления в различных частотных диапазонах.

Обе модели имеют на входе и входе защиту от перегрузки. Недостатками этих приборов считается высока цена (свыше 1500,0…5500,0 рублей) и повышенное напряжение питания (12,0 вольт).

Использование польской антенны без усилителя

Этот метод даёт отличные результаты в зоне хорошего сигнала DVB-T2, например с телевышки г. Белгорода на расстоянии 25- 30 км. по прямой видимости ловит отлично.

Кроме того, сразу снимаются самые проблемные места антенны решётки – усилитель и блок питания. Они просто не нужны. Лучше конечно приобрести плату согласования. Но её не всегда можно найти. Поэтому, соединяем на прямую – делал неоднократно! Проверено! Работает!

Единственное что, так это придётся добраться до самой антенны, чтобы соединить кабель как на фото ниже.

Как видите кабель крепится прямо на элементы антенны. Плату усилителя можно снять, но можно и оставить, с ней легче зафиксировать кабель. Штекер обязательно при этом ставится обычный.

Длинные усы антенны можно обрезать/обломать до размеров усов коротких, так они будут работать в нужном диапазоне ДМВ.

P.S. Уже готова статья о том как из усилителя сделать плату согласования.

Устройство и принцип работы усилителя сигнала телевизионной антенны

Усилители ТВ-сигнала для дачи или квартиры имеют достаточно простое устройство. Это две платы, которые соединены друг с другом посредством специальной схемы, применяемой для снижения количества шума, который может генерироваться в процессе работы. Для регулировки частотного диапазона колебательный контур снабжается конденсатором, а входной играет роль высокочастотного фильтра.

Он имеет ряд рабочих частот. В первом диапазоне генерируемые частотные характеристики приближены к 48,5 МГц, во втором они равны 160 МГц. Наличие резисторов в принципиальной схеме обеспечивает возможность выставления нужных режимов.

Плата имеет набор конденсаторов и резисторов, необходимых для достижения нужных характеристик Путём изменения сопротивления можно добиться выставления напряжения в 5 В и силы тока в 5 А. Это обеспечивает максимальное усиление сигнала на дельту в 4,7 дБ при частоте 400 МГц.

Многие представленные антенные усилители для телевизора, купить которые можно в магазинах электроники, требуют для питания источник в 12 В. Это даёт возможность их подключения к автомобильному аккумулятору. Чтобы добиться корректной работы, можно применять стабилизатор в виде диодного моста и электролита. При наличии нескольких телевизоров, их подключение к усилителю происходит через специальный разветвитель Допускается подключение усилителя для телевизионной антенны для дачи прямо к источнику через коаксиальный кабель, но в этом случае потребуется использование дросселя. Непосредственно телевизионный приёмник подсоединяется через конденсатор. Работа усилителя спутникового сигнала осуществляется по следующему принципу:

поступающий от антенны сигнал проходит через согласующий трансформатор;
далее он поступает на первый транзистор, который соединён к общим эмиттером;
в последнем осуществляется усиление сигнала с параллельной стабилизацией рабочей точки;
далее линейный сигнал поступает на второй каскад транзисторов, где осуществляется частотная коррекция;
на выходе происходит отправление усиленного сигнала в телевизор.

К СВЕДЕНИЮ! Во избежание потерь при усилении один из резисторов присоединён к конденсатору малой ёмкости одинакового тока, что помогает откорректировать АХЧ устройства.

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Что такое антенный усилитель

Говоря просто – это схема, давящая помехи и усиливающая основной сигнал. В ее основе лежит блок конденсаторов и операционные усилители, многократно увеличивающие прием.

Устройство оборудования

Усилитель работает так:

На антенну поступает сигнал кабельного ТВ.
Сначала он проходит через сглаживающий блок из конденсаторов.
Затем проходит через несколько уровней операционных усилителей.
После поступает в телевизор.

Перед тем, как усилить комнатную антенну помните, что усилители питаются от внешнего питания. К ним необходимо покупать блок питания, т.к. обычно он не идет в комплекте.

Подключаем колонки и другую акустику к телевизору

Преимущественно все современные модели телевизоров, включая Premium сегмент, оснащены далеко не самой качественной акустической системой. Неудивительно, что практически у всех пользователей возникают вопросы, касающиеся звука.

Дело в том, что производители изначально рассчитывают на то, что встроенные колонки в дальнейшем будут использоваться совместно с аудио системой домашнего кинотеатра. Поэтому если вам надоели тихие, хрипящие динамики, то тогда стоит подключить собственные колонки.

Пользователь сможет подсоединить самые обычные колонки от компьютера или же более дорогие модели с сабвуфером. Подключается оборудование примерно по схожему принципу. Сейчас подробно разберем, как подключить колонки к телевизору, а также попытаемся выбрать самую качественную аппаратуру.

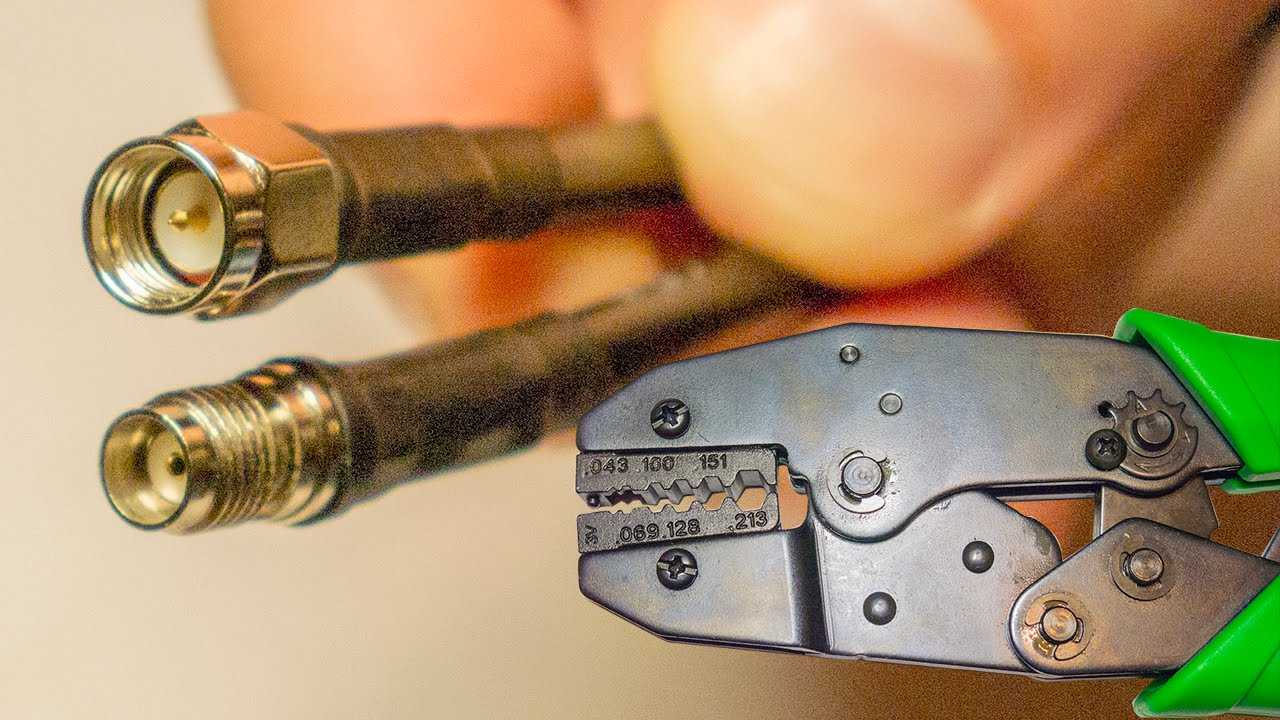

Выбор и установка антенного штекера на кабель

Установка концевых штекеров (F-коннекторов) коаксиального кабеля не очень сложна, особенно если чётко следовать советам опытных мастеров. Штекеры и кабели бывают разных размеров, поэтому в первую очередь удостоверьтесь, что все размеры соответствуют. А дальше следуйте такой инструкции:

На конце кабеля снимите 15 мм верхнего слоя изоляции

Делайте это очень осторожно, чтобы не повредить экранирующую оплётку. Удобнее использовать стриппер или бокорез, но если специальных инструментов нет, то можно работать ножом.
Экран кабеля (фольгу+оплётку) постарайтесь также аккуратно загнуть в противоположную сторону, на изоляцию кабеля

Проводки не скручивайте, а, наоборот, постарайтесь распрямить их вдоль провода. Поверх проводков должна ровно лечь фольга.
Дальше нужно будет снять 10 мм внутренней изоляции, которая защищает центральную жилу кабеля
Тут тоже важно действовать не спеша и предельно аккуратно теми же инструментами. Если делаете надрез, то делайте его поверхностным, а потом рукой прокрутите изоляционный материал.
На подготовленный конец кабеля накрутите F-коннектор
Делайте это медленно, следя за тем, как ложится экранирующая оплётка с фольгой под штекер. Она не должна комкаться и перекручиваться, хотя некоторые волоски, скорее всего, всё-таки отломаются. Продолжайте накручивать коннектор, пока центральный изолятор кабеля не покажется с внутренней стороны F-разъёма.
Если центральная жила кабеля сильно торчит (более 2 мм), то её нужно укоротить.

Вот и всё. Кабель готов к подключению.

Выход из ситуации

Усилитель сигнала поможет сделать изображение лучше и, возможно, поймать несколько дополнительных каналов.

Антенный усилитель можно приобрести отдельно, в качестве дополнительного устройства. Также существуют антенные усилители для телевизора со встроенным усилителем. Такая антенна называется активной. Она выполняет сразу две функции — улавливает и усиливает сигнал. Но есть у нее и недостаток, особенно для ветреной местности — конструкция достаточно слаба. То есть, при частых сильных порывах ветра она быстро выйдет из строя, а заменить на ней усиливающий элемент будет достаточно сложно. Поскольку такие антенны крепятся как можно выше, доступ к ним довольно проблематичен.

Как выбрать усилитель сигнала для телевизора

Современный рынок представляет множество разных моделей, по этой причине многим обывателям бывает сложно определиться, какое устройство им подходит лучше. Чтобы совершить правильный выбор, следует учитывать несколько важных параметров:

Коэффициент усиления. Он должен рассчитываться, исходя из приблизительного расстояния между телевизором и источником сигнала (вышкой). Оно не должно превышать 150 км. При расстоянии не более 10 км в усилении сигнала нет необходимости, стоит лишь выбрать подходящую антенну. Если же расстояние между вашим домом и источником больше 10 км, не стоит приобретать устройство с коэффициентом выше, чем необходимо – это приведет к обратному действию и вместо качественного изображения вы увидите новые помехи.
Тип антенны. К примеру, для решетчатых приемников подходят модели swa, которые функционируют в диапазоне частот от 49 до 790 МГц. Одни из самых популярных современных моделей Локус отлично совместимы с усилителями типа LSA.
Диапазон частот. Удачным решением для обычного наружного приемника (который принимает волны любой частоты) станет установка широкополосной модели, однако более качественный результат показывает прибор, функционирующий лишь в определенном диапазоне.
Коэффициент шума. Чем ниже данный параметр, тем лучше будет изображение на экране телевизора.

Чувствительность с антенной телевизора

Правильной считается установка антенного усилителя возле антенны, поскольку сигнал, который идет от антенны по кабелю, постепенно затухает.

В некоторых случаях, особенно при условии дальнего приема, толку уже нет от усилителя, который установлен рядом с телевизором. Благодаря применению такого усилителя на входе фидера появилась возможность разветвления сигнала сразу на несколько телевизоров, причем без ухудшения такого отношения, как сигнал/шум, и наличия хорошей картинки на экране каждого телевизора.

Антенный механизм, усиливающий качество сигнала нужно стараться устанавливать поближе к антенне, а электропитание усилителя производить по коаксиальному кабелю фидера.

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает “Дайте мне самый мощный усилитель” говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Как правильно усилить цифровое ТВ DVB_T2

Качество поступившего на экран изображения после усиления зависит сразу от нескольких факторов:

исходный уровень принятого излучения;
протяженность кабеля;
коэффициент усиления.

При этом качественный прием можно получить только при допустимом усилении сигнала, т.е. недопустимо и завышение мощности. По этой причине нет точного теоретического расчета по усилению и правильному подключению — это практический эксперимент, который покажет, зачем нужен усилитель в конкретном случае.

На первом этапе нужно правильно выбрать место подключения усилителя. Т.к. кабель понижает мощность, устройство нужно подключать сразу за приемником. Если используется разветвительный короб (кабельное ТВ или общедомовая коллективная антенна DVB-T2), усилитель устанавливается перед ним.

Питание выбирается в зависимости от возможностей подключения. Если затраты электроэнергии не критичны и используется современный телевизор или ресивер, лучше сразу купить активную цифровую антенну. При наличии приемника приобретается 12-вольтовый усилитель. Когда важна энергоэффективность, лучше рассмотреть устройство на 5 В.

Подбор коэффициента усиления

В большинстве случаев достаточно для DVB-T2 усилителя с КУ 32 дБ. Его работа показывает высокую эффективность при длине кабеля до 30 метров

При этом важно правильно выбрать тип антенны, т.к. если изначально поступил слабый сигнал, его усиление приведет к сильной шумности и последующему наложению потоков вещания после расшифровки

Также у пользователя остается возможность увеличить протяженность кабеля, следовательно, принудительно еще больше ослабить поступивший сигнал DVB-T2 вещания. Т.к. точный подбор практически невозможен, этот момент предоставляет «окно возможностей» по регулированию мощности поступающего на приставку сигнала.

Нужно выполнить два шага:

подключить антенну при минимальном расстоянии от телевизора, тем самым узнать, какой КУ должен быть у подходящего приемного устройства;
найти в интернете или магазине активную антенну для DVB-T2 с аналогичным КУ и узнать этот же показатель у встроенного усилителя.

Когда будет известно примерное значение можно выбирать телевизионный усилитель, с немного большим номинальным КУ. Такое устройство станет наиболее подходящим для подключения (например, 45 дБ при 32 дБ у рассматриваемого усилителя в качестве примера). Коэффициент усиления цифровых антенн DVB-T2 с этими усилителями не должен превышать 12 дБ.

После подсоединения и включения возможны следующие варианты:

Прием качественного изображения. Усилитель подобран и подключен правильно, цифровое ТВ готово к просмотру.
Изображение нескольких программ на одном канале (цифровое ТВ) или четкий показ с полосками (эфирное вещание). Как уже выше пояснялось, это происходит вследствие наложения разных потоков и сильной шумности соответственно.

В последнем случае мощность усилителя высокая, но не сильно по отношению к требуемому КУ. В этом случае остается последний шаг по налаживанию цифрового телевидения — нужно удлинить кабель на несколько метров, пустив по комнате. Более длительная транспортировка приведет к дополнительному снижению мощности DVB-T2 вещания до нужного значения.

Важно! Кабель можно соединять и разветвлять только под прямым углом! Это минимизирует шумность внутри провода путем прямого отражения от проводника.

Простейшая схема ДМВ антенны

Намного легче изготовить из коаксиального провода своими руками четвертьволновый вибратор. Для чего определяем частоту приема. К примеру, для первого московского мультиплекса это составляет 559,25 МГц, с учетом этого определяем длину волны, которая равна 53,6 сантиметров.

Соответственно, зачищать нужно ровно на 13,4 сантиметра
. Сопротивление четвертьволнового вибратора приближенно к 40 Омам

Берем это во внимание при согласовании либо просто подключаем в ресивер цифрового ТВ, установив перед этим Ф-разъем или другой подходящий коннектор. Зачищаем лишь экран и наружную. Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема

Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками

Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема. Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками.

Не ждите от нее великих подвигов и совершенно не нужно ставить ее на крышу. Это не внешняя антенна ДМВ и не антенный усилитель своими руками. Однако она хорошо усилит прием на простой ресивер. И когда нет времени что-то долго делать, попробуйте этот вариант.

Выбираем усилитель цифрового сигнала для телевизора

Есть несколько критериев, по которым следует выбирать адаптер:

Схемы питания;
Диапазон частот;
Место расположения.

По питанию

Существует три схемы, по которым можно соединить антенный адаптер:

С помощью антенного гнезда. Цифровые тюнеры и TV-приемники оснащаются опцией подачи питания по телевизионному кабелю на усилитель. Чтобы эта функция отрабатывалась верно, ее нужно включить в настройках ТВ или ресивера, подключенного к ТВ.
Через внешний блок питания. Напряжение идет по этому же проводу, по какому поступает сигнал. Адаптер входит в комплект усилителя.
От встроенного адаптера. Прибор сопрягает кабелем антенну и телевизор, передавая только сигнал. Сам же он подключается к сети 220В.

Более одной схемы подачи питания использовать не рекомендуется, поскольку это чревато прекращением приема сигнала. Также есть шанс, что усилительный блок выйдет из строя.

При задействовании внешнего адаптера, не забудьте деактивировать подачу питания на антенное гнездо в настройках телевизора или ТВ-тюнера.

По частоте

Усилители могут использовать различный частотный диапазон, поэтому делятся на три типа:

Широкополосные. Усиливают сигнал в широком диапазоне 47-2300 МГц, но качество усиления хромает. Данный тип можно использовать с любой антенной, но он не считается универсальным, поскольку равномерное усиление с широким охватом невозможно, из-за чего будут просадки по качеству телесигнала.
Диапазонные. Специально рассчитываются на конкретную область длинны волны. Например, диапазон в 470-870 МГц. Такое устройство способно усилить и донести на телевизор двадцать общедоступных каналов цифрового ТВ, которые вещаются на частотах 498 МГц (2 мультиплекс, 24 ТВК) и 546 МГц (1 мультиплекс 30 ТВК). Многие отдают предпочтение на усилитель антенны для телевизора 20 каналов.
Многодиапазонные. Несколько блоков усилителей, связанных в одну систему, позволяет работать с собственной зоной телевещания независимо. Охват всего диапазона невозможен, но есть предпосылки для усиления как аналогового сигнала (метрового диапазона), так и цифрового сигнала (ДМВ). Адаптер по каждому каналу разрешает выставлять собственный коэффициент.

По месту установки

Последняя стадия разделения – место установки усилителя:

Вмонтированный. Является частью единой антенны, поскольку попросту спаян с ней. Это похоже на использование платы, установленной внутрь кожуха антенны. Плюс в том, что усилитель 100% совместим с устройством, принимающим сигналы от ретранслятора. Минус – удаленное размещение антенны от декодирующего устройства может приводить к ослаблению сигнала, пока тот достигнет ТВ-тюнера. Если же кожух не продуман до мелочей, усилитель подвержен погодным условиям.
Внешние. Сопряжены с пассивными антеннами наружного расположения. Могут отличаться по внешнему виду, размеру (например, маленькая приставка или врезной кабельный блок). Усилитель ТВ сигнала цифровой вне зависимости от своего вида должен сопрягаться со входом в приёмное устройство.

Следуйте одному правилу, выбирая антенный усилитель для телевизора – коэффициент усиления не должен быть меньше, чем антенный, иначе устройство будет попросту бесполезно. Изучите инструкцию с техническими характеристиками адаптера, ознакомьтесь с отзывами интересующей вас модели.

Как выбрать нужный товар в интернет-магазине

Озадачившись покупкой качественного оборудования, важно понимать, что это устройство должно иметь хороший коэффициент усиления и не конфликтовать с имеющейся в наличии телеантенной. Кроме того, немаловажный фактор – шумы, которые может издавать непосредственно сам прибор

На что обратить внимание нужно еще? На возможность устройства получать питание от напряжения, формируемого тюнером. Идеальный вариант – прибор, которому нужно напряжение 5 В. Также следует сразу определиться, где будет находиться усилитель

Какой он нужен: встроенный или внешний? Будет крепиться в помещении или в уличной зоне? Нужен ли ему прочный корпус или можно обойтись без него? Как далеко находится приемник от источника сигнала? Достаточно ли приобрести самую простую модель либо требуется прибор с регулировкой и с отключением усиления?

Также следует сразу определиться, где будет находиться усилитель. Какой он нужен: встроенный или внешний? Будет крепиться в помещении или в уличной зоне? Нужен ли ему прочный корпус или можно обойтись без него? Как далеко находится приемник от источника сигнала? Достаточно ли приобрести самую простую модель либо требуется прибор с регулировкой и с отключением усиления?

Особенности выбора данного вида оборудования заключаются еще и в том, что легко оказаться жертвой недобросовестных продавцов, готовых продать подделку под маркой известного бренда. Обезопасить себя от таких сомнительных операций можно, совершая покупки на торговых площадках официальных представителей компаний.

Самое простое правило опытного покупателя – взглянуть на контактную информацию продавца, где должны быть:

Фирменное наименование магазина;
Юридический адрес компании;
Фактический адрес магазина;
Кнопка обратной связи с номерами телефонов либо адресом электронной почты и указанием официального сайта компании-производителя.

Название страны-изготовителя товара (для иностранных лотов);
Точную цену на товар и разъяснение порядка оплаты;
Информацию о доставке товара, а также сроках и условиях его возврата.

Если эти данные отсутствуют, покупка может стать большим разочарованием.

Эти советы по выбору помогут легко и просто совершить нужную покупку.

Правильно подобрав прибор нужной конструкции, не конфликтующей с телеантенной, можно вернуть телевизору качественное изображение, независимо от того, на каком расстоянии находится телевышка.

Если у Вас есть опыт в выборе и покупке усилителей, оставьте свой комментарий. Какой фирмы лучше приобрести прибор? Какие конструкции действительно выполняют свою роль, а какие только прикидываются помощниками антенны? Ваше мнение поможет сделать правильный выбор другим гостям сайта «Янашла».

Как подключить блок питания к активной антенне
