Изолятор штыревой фарфоровый шф-20г

Что из себя представляют электрические изоляторы?

Электрические изоляторы представляют собой диэлектрический элемент электроустановки, конструктивно выполняемый из изоляционного материала и армирующих деталей. Диэлектрик предназначен для электрического отделения, а металлические конструкции позволяют зафиксировать как сам изолятор, так и проводники на нем. В качестве диэлектрического материала используется стекло, полимер или керамика.

Назначение

Электрические изоляторы предназначены для крепления шин, проводов, тралеи и прочих токоведущих элементов к корпусу электроустановки, консолям опор и прочим конструкциям. Помимо этого они изолируют проводники при прохождении через стены, позволяют отделить электроустановки друг от друга и прочие несущие функции.

В зависимости от места установки их подразделяют на внутренней и наружной

Также немаловажное значение играет класс напряжения, на который рассчитан тот или иной изолятор. Из-за чего будет отличаться его конструктивное исполнение и определенные технические характеристики, определяющие возможность их применения в тех или иных электроустановках

Основные технические характеристики

В соответствии с требованиями нормативных документов, для электрических изоляторов регламентируются такие характеристики:

• Сухоразрядное напряжение — это  такая величина, при которой произойдет электрический разряд в условиях сухого состояния поверхности. Перекрытие изолятора
• Мокроразрядное напряжение – определяет такую же величину, как и предыдущий параметр, но при условии попадания дождя на поверхность. При этом рассматривается такой вариант, когда направление струй располагается под углом 45°.

Рис. 2. Изолятор под дождем

При таком потоке струй под углом 45°, которые обозначены на рисунке 2 буквой А, обеспечивается максимальное обтекание поверхности Б, и, как следствие, обеспечивается минимальное сопротивление электрическому току – от 9,5 до 10,5 кОм*см. Этот параметр всегда ниже сухоразрядного.

• Напряжение пробоя – представляет собой такую величину, при которой произойдет пробой между двумя полюсами. В зависимости от конструкции, полюса могут быть представлены стержнем и шапкой либо шиной и фланцем.
• Механическая прочность – проверяется нагрузкой на изгиб, разрыв или срез головки. При этом конструкцию жестко закрепляют и прикладывают к ней усилие, плавно повышаемое до такого уровня высочайшего напряжения в материале, которое приводит к разрушению.
• Термическая устойчивость – испытывается посредством попеременного нагревания и резкого охлаждения. Состоит из двух-трех циклов, в зависимости от материала и конструкции. После чего прикладывается электрический потенциал, создающий множественные разряды.

Проверка технических характеристик.

Следует отметить, что испытательные процедуры не являются обязательными для всех изоляторов, выпускаемых на заводе. Электрическим, термическим и механическим воздействиям подвергаются только 0,5% от партии. Обязательной для всех изоляторов  является проверка напряжением перекрытия в течении трех минут, при котором на изоляторе возникают искровые разряды.

У подвесных изоляторов обязательно проверяется механическая характеристика. Для этого в течении минуты к нему прикладывается механическая нагрузка, которую регламентируют заводские или государственные нормы.

Такие испытания обеспечивают нормальную работу электрических изоляторов при номинальных токах и номинальных напряжениях в сети. А также, достаточный уровень надежности. Кроме этого, некоторые модели подвергаются периодической проверке в ходе эксплуатации. По результатам периодических осмотров и испытаний они могут проходить очистку, выбраковку и замену.

Это интересно: Испытание кабеля повышенным напряжением — методика, нормы, сроки

Основные понятия

Строение кабеля

Провод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.

Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.

Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.

Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.

Проводники

Все проводники располагают электрическими зарядами, которые при влиянии разности в потенциалах движутся в сторону одного из полюсов. Положительные заряды устремлены к отрицательному концу, а отрицательные к положительному. Этот поток – электрический ток.

Ионные вещества и растворы способны проводить электричество, но максимальную проводимость предоставляют металлы. В проводах часто используют медь, так как она обеспечивает отличную проводимость и дешево стоит. Но для высокой проводимости иногда используют позолоченные провода.

У каждого проводника есть предел мощности (объем тока, который может переносить).

Типы по конструкции и назначению

По конструкции выделяют три основных разновидности изоляторов ВЛ:

• штыревые;
• подвесные линейные;
• опорные и проходные.

Штыревые относятся к линейным изоляторам. Используются в ЛЭП до 35 кВ. В том числе на линиях 0,4 кВ. Этот тип исполнения цельный, на нем есть канавка для закрепления провода и отверстия для установки на траверсы, крюки, штыри.

Интересно: на ВЛ от 6 до 10 кВ используют одноэлементные изоляторы, а на 20-35 – из двух элементов.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Натяжные тарельчатые изоляторы работают на растяжение и удерживают линию на опоре, монтируются под углом. Конструктивно они выполнены в виде фарфоровой или стеклянной тарелки. В нижней части обычно выступает стержень с расширяющейся шляпкой. Сверху расположена металлическая крышка с отверстием специальной формы, такой чтобы в ней можно было закрепить нижний стержень. Таким образом происходит унификация и вы можете набрать в гирлянду столько изоляторов, сколько нужно для достижения нужных номинальных напряжений пробоя. Такая гирлянда получается гибкой, она удерживает линии электропередач на опоре.

На промежуточных опорах устанавливают подвесные стержневые изоляторы. Они выполнены в виде опорного стержня, на его концах металлические части для крепления к опоре и проводам. Они устанавливаются вертикально и провод ложится на них – это и есть основное отличие от предыдущих. Также они отличаются тем, что натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Интересно: на ответственных участках и для повышения надежности монтажа ЛЭП могут использоваться сдвоенные гирлянды натяжных изоляторов.

Опорные и проходные изоляторы уже являются станционными, а не линейными. Этот вид так называется потому что используется внутри электростанций и трансформаторных подстанций. Изготовляются из полимеров или фарфора. Опорные используют для крепления токопроводящих шин к заземленным конструкциям, например, корпусу трансформаторов или внутри вводных и распределительных электрощитов.

Маркировка изоляторов всех разновидностей подобная, обычно она содержит сведения о типе изделия и номинального напряжения линии, например:

Для того чтобы провести кабель или шину через стену используются проходные изоляторы. Эта разновидность изделий с полым телом, в котором расположена токоведущая часть. Для повышения изолирующих свойств может иметь дополнительно масляный барьер или маслобумажную прокладку. Такой тип изоляторов позволяет прокладывать линию до 110 кВ. Бывают и другого типа – без токопровода внутри, просто диэлектрический полый цилиндр с отверстием, который надевается на кабель.

На это мы и заканчиваем нашу статью. Теперь вы знаете, какие бывают изоляторы для воздушных линий электропередач и где применяется каждый вариант исполнения!

Материалы по теме:

• Как установить электрический столб на участке
• Монтаж электропроводки в ретро-стиле
• Как изолировать провода
• Арматура для монтажа СИП кабеля

Основные характеристики

Ко всем изоляторам, независимо от их назначения, предъявляются общие требования. Они должны обеспечивать достаточный уровень электрической прочности. Этот показатель зависит от значения напряженности электрического поля, при котором изоляционный материал начинает терять свои диэлектрические свойства.

Каждый изолятор должен иметь достаточную механическую прочность, обеспечивающую устойчивость к динамическим воздействиям, возникающим при коротких замыканиях между токоведущими частями. Свойства изоляторов сохраняются неизменными, несмотря на дождь, снегопад и прочие агрессивные воздействия окружающей среды. Теплостойкость изолирующих устройств обеспечивает сохранение их свойств при перепадах температур в определенных пределах. Поверхность изоляторов должна быть устойчивой к действию электрических разрядов.

Основными электрическими характеристиками являются следующие:

• Номинальное и пробивное напряжения. Пробивным считается минимальное значение напряжения, вызывающее пробой изолятора.
• Значения разрядных и выдерживаемых напряжений, при которых изолятор сохраняет работоспособность в сухом и мокром состоянии.
• Импульсные разрядные напряжения с различными полярностями.

Механическими характеристиками изоляторов считаются их вес и размеры, а также минимальное значение номинальной разрушающей нагрузки, измеряемой в ньютонах. Данная нагрузка воздействует на головку изолятора перпендикулярно оси.

Проходные изоляторы

Проходные изоляторы предназначены для проведения проводника сквозь заземленные кожухи трансформаторов и аппаратов, стены и перекрытия зданий.

Проходные изоляторы для внутренней установки до 35 кВ включительно имеют полый фарфоровый корпус без наполнителя с небольшими ребрами. Для крепления изолятора в стене, перекрытии предусмотрен фланец, а для крепления проводника — металлические колпаки. Длина фарфорового корпуса определяется номинальным напряжением, а диаметр внутренней полости — сечением токоведущих стержней, следовательно, номинальным током.

Рис.5. Проходной изолятор для внутренней установки 10 кВ, 250-630 А

Рис.6. Проходной изолятор для внутренней установки 20 кВ, 8000-12500 А

Изоляторы с номинальным током до 2000 А (рис.5) снабжены алюминиевыми стержнями прямоугольного сечения. Изоляторы с номинальным током свыше 2000 А (рис.6) поставляются без токоведущих стержней. Размеры внутренней полости выбраны здесь достаточными, чтобы пропустить через изолятор шину или пакет шин прямоугольного сечения, а при очень большом токе — трубу круглого сечения.

Фланцы и колпаки, в особенности у изоляторов с большим номинальным током, изготовляют из немагнитных материалов (специальных марок чугуна, а также силумина — сплава на основе алюминия и кремния) во избежание дополнительных потерь мощности от индуктированных токов. У изоляторов, предназначенных для ввода жестких и гибких шин в здания РУ или шкафы КРУ наружной установки, часть фарфорового корпуса, обращенная наружу, имеет развитые ребра (рис.7) для увеличения разрядного напряжения под дождем.

Рис.7. Проходной изолятор наружно-внутренней установки 35 кВ, 400-630 А

Проходные изоляторы 110 кВ и выше в зависимости от назначения получили названия линейных или аппаратных вводов. Кроме фарфоровой они имеют бумажно-масляную изоляцию. На токоведущий стержень наложены слои кабельной бумаги с проводящими прокладками между ними. Размеры слоев бумаги и прокладок выбраны так, чтобы обеспечить равномерное распределение потенциала как вдоль оси, так и в радиальном направлении.

Рис.8. Герметизированный бумажно-масляный ввод 500 кВ с выносным бачком давления

Ввод (рис.8) состоит из следующих частей: металлической соединительной втулки 1, предназначенной для закрепления ввода в кожухе аппарата или в проеме стены, верхней 2 и нижней 3 фарфоровых покрышек, защищающих внутреннюю изоляцию от атмосферной влаги и служащих одновременно резервуаром для масла, заполняющего ввод. Вводы, предназначенные для аппаратов с маслом, имеют укороченную нижнюю часть; это объясняется более высоким разрядным напряжением по поверхности фарфора в масле сравнительно с разрядным напряжением в воздухе.

Вводы обычно герметизированы. Для компенсации температурных изменений в объеме масла предусмотрены компенсаторы давления, встроенные в верхнюю часть ввода или помещенные в особый бачок давления 4, соединенный с вводом гибким трубопроводом. Вводы имеют измерительное устройство, которое служит для контроля давления в системе ввод-бак.

Напряжение пробоя ИП

Напряжение пробоя фарфоровых ИП может быть разным в зависимости от толщины слоя фарфора. Несмотря на это, конструкция изоляторов определяется по необходимой механической прочности, расчетным напряжением перекрытия и дополнительным мерам по удалению короны.

При работе проходного изолятора 10 кВ не принимают меры для удаления коронирования. При номинальных напряжениях свыше 35 кВ применяют меры по установке короны возле стержня напротив фланца, как раз в том месте, где наибольшая напряженность в воздухе.

Для того чтобы предотвратить коронирование, изоляторы изготавливают без воздушной полости вокруг металлического прута, установленного внутри изолятора. Во время этого поверхность ИП металлизируется со стержнем. А для того чтобы устранить появление разрядов внизу ИП, поверхность под ним также металлизируется и дополнительно заземляется.

Смотреть галерею

Типы оборудования

В работе высоковольтного оборудования очень важна надёжная изоляция между токоведущими частями электроустановок и отдельных аппаратов. Они должны быть также изолированы от земли. Эту роль, а также крепёжную функцию ведущих ток частей, выполняют изоляторы различных типов.

По самой общей классификации, то есть, с точки зрения мест их применения, они делятся на аппаратные, станционные, линейные.

Два первых типа нашли применение на подстанциях, электростанциях, ведущих ток частях электроаппаратов. Они используются здесь как крепления, изолируют шины РУ (распределительные устройства). По функциям и расположению могут быть проходными или опорными.

Линейные опорные полимерные изоляторы на напряжение до 35 кВ типа ЛОК

Линейные опорные стержневые изоляторы типаЛОК (другое обозначение — ЛОСК) применяются на ВЛ 6-35 кВ. Изоляторы заменяют штыревой изолятор в комплекте со штырем и колпачком. Изоляторы ЛОК имеют несколько модификаций по номинальному напряжению ВЛ, типу головки под провод (традиционная и специальная), по диаметру и длине шпильки для крепления изолятора на траверсе. В отличие от штыревых изоляторов опорные линейные изоляторы имеют увеличеннный в несколько раз изоляционный промежуток внутренней изоляции, что делает их практически непробиваемыми. Специальная головка изолятора под провод позволяет монтировать провода без использования раскаточных роликов, что существенно упрощает монтаж. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 — 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изоляторы являются вандалостойкими. Монтаж провода на изоляторах осуществляется традиционным способом или при помощи спиральных вязок типа СВС и НВС ( подробнее)

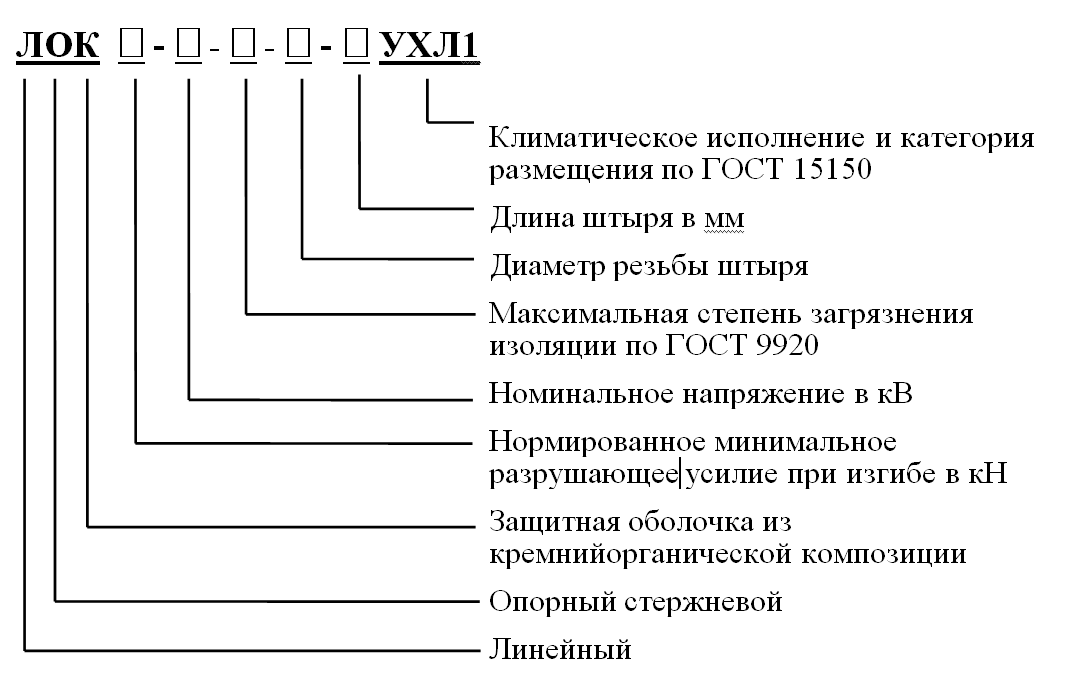

Структура условного обозначения линейных опорных изоляторов типа ЛОК

Пример условного обозначения линейного опорного изолятора: ЛОК 12.5-10-3 УХЛ1 — изолятор линейный опорный стержневой полимерный с защитной оболочкой из кремнийорганической резины с нормированной разрушающей нагрузкой на изгиб 12.5 кН на номинальное напряжение 10 кВ для эксплуатации в районах до 3 степени загрязнения включительно по ГОСТ 9920, климатического исполнения УХЛ, Категории размещения 1 — на открытом воздухе.

Какие изоляторы применяют в Зру и ору для крепления на них токоведущих шин или контактных деталей?

Опорно-стержневые изоляторы применяют в ЗРУ и ОРУ для крепления на них токоведущих шин или контактных деталей. Опорно-стержневые изоляторы наружной установки отличаются большим количеством ребер, чем изоляторы внутренней установки.

Интересные материалы:

Как вернуть ASOS через постамат? Как вернуть Автокад к классическому виду? Как вернуть диалог в инстаграме? Как вернуть доверие парня после расставания? Как вернуть иконку приложения на айфоне? Как вернуть к жизни помадку для бровей? Как вернуть полоску Гугл на экран? Как вернуть себе прем танк? Как вернуть сима домой код? Как вернуть сохранения в Мафии 3?

Классификация

Для обеспечения надежного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции. В зависимости от критерия выделяют несколько параметров их классификации.

По назначению

В зависимости от назначения выделяют такие виды изоляторов:

• Стационарные – применяют для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяются на опорные и проходные. Так опорные изоляторы выступают в роли основания, на которое крепятся шины в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
• Аппаратные – имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам. К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установках аппаратов высокого напряжения и прочих агрегатах. Посмотрите на рисунок 5, здесь представлен пример его использования, где он имеет обозначение АИ.

  Рис. 5. Пример аппаратных изоляторов

• Линейные – используются для наружной установки под высоковольтные линии или ошиновку открытых распредустройств. Отличительной чертой линейных изоляторов является наличие широких ребер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае выпадения осадков.

По материалу исполнения

В зависимости от применяемого диэлектрика выделяют такие виды изоляторов:

• С фарфоровым корпусом – отличаются высокой механической прочностью на сжатие, но боятся динамических воздействий. Для предотвращения появления проводящих каналов, из-за оседания пыли и грязи на поверхности, керамический материал покрывается глазурью.
• Полимерные изоляторы – подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровые. Но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фарфор. Помимо этого из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.
• Стеклянные электрические изоляторы – отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях. Но в отличии от других материалов не подвержены воздействию агрессивных реагентов. Обладают меньшим весом и более просты в обслуживании, чем фарфоровые.

По способу крепления на опоре

В зависимости от способа крепления бывают:

Классификация по способу крепления

• Штыревого типа (а) – крепятся посредством металлической арматуры и выступают в роли опоры воздушных ЛЭП, откуда и возникло название опорно-штыревые изоляторы.
• Подвесные (б) – выполняются тарельчатыми изоляторами, которые собираются в гирлянды, в зависимости от класса напряжения присоединенных к ним электрических аппаратов.
• Стержневые (в) – имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливается в распредустройствах для изоляции шин. На их краях посредством чугунных крыльев крепятся токоведущие части.

Классификация высоковольтные изоляторов

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

• Опорный.

  • Для работы в помещениях — с гладкой поверхностью и ребристые.
  • Для работы на открытом воздухе — штыревые, стержневые.
• Проходной.
  • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.
  • Для работы на открытом воздухе — с нормальной и усиленной изоляцией.
• Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.
• Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.
• Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.
• Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые покрываются глазурью для улучшения изолирующих свойств.

Материал изготовления изоляторов

По материалу изготовления они подразделяются на фарфоровые, стеклянные и полимерные:

• Фарфоровые изготавливают из электротехнического фарфора, покрывают слоем глазури и обжигают в печах.
• Стеклянные изготавливают из специального закалённого стекла. Они имеют большую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшее электрическое сопротивление.
• Полимерные изготавливают из специальных пластических масс.

Способы крепления на опоре

По способу крепления на опоре изоляторы подразделяются на штыревые и подвесные:

• Штыревые изоляторы (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ.
• Подвесные изоляторы (собираются в гирлянду и крепятся специальной арматурой) применяются на ВЛ 35 кВ и выше.
• Опорные изоляторы (крепятся к траверсам ВЛ с помощью болтов ) применяются на ВЛ 35 кВ и выше.

Обозначения изоляторов

Изолятор ШФ 20Г

В обозначение изоляторов входят:

• буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной
  • материал: Ф — фарфор, С — стекло, П — полимер;
  • назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвесных), Д — двухъюбочный;
  • типоразмер: А, Б, В, Г (для штыревых).
• цифры, которые у штыревых изоляторов указывают на номинальное напряжение (10, 20, 35) или диаметр внутренней резьбы (для низковольтных), а у подвесных — на гарантированную механическую прочность в килоньютонах.
• В старых обозначениях у подвесных изоляторов (например: П-8.5) цифры обозначают электромеханическую одночасовую, кроме того существовали следующие обозначения:
  • НС и НЗ — грязестойкий фарфоровый изолятор для натяжных гирлянд.
  • ПР — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с развитой боковой поверхностью.
  • ПС — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с увеличенным вылетом ребра.

Типы изоляторов по материалам

Для изготовления этих изделий используют довольно банальные, но от этого не менее функциональные и надёжные диэлектрические материалы: стекло, фарфор и полимеры. Последние из-за ряда особенностей композитного материала не используются на воздушных линиях электропередачи свыше 220 кВ.

Итак по материалу изоляторы ВЛ могут быть:

• Стеклянными;
• Фарфоровыми;
• Полимерными.

Изоляторы из стекла

Сразу отметим, что изоляторы из стекла стоят дороже аналогичных изделий из фарфора, но имеют перед ними ряд преимуществ.

Так как стеклянные изоляторы прозрачны и на них легко визуально обнаружить повреждения, в том числе внутренние, изолирующих тарелок. Это позволяет не проводить частых испытаний напряжением и упрощает обслуживание ЛЭП.

Фарфоровые изоляторы

К недостаткам относим повышенную хрупкость, которая усиливает требования по безопасной упаковке и транспортировке.

Полимерные изоляторы

Изоляторы из композитов пока не используются в линиях электропередачи свыше 220 кВ. Это связано со всеми недостатками присущими полимерам.

Они изгибаются при продольных нагрузках;

• Боятся ультрафиолета;
• Стареют со временем;
• От температуры теряют механическую прочность;
• Скрытые дефекты полимерных изоляторов трудно обнаружить.
