Как подключить электромотор к трехфазной сети 380в.

В первую очередь смотрим на «шильдик» и определяем, на какие напряжения рассчитан двигатель. На рисунках мы видим, что каждому типу соединения соответствует свое. Конечно же, нельзя подавать 380в, если, к примеру, при соединении «треугольник» на табличке написано 220в. Наоборот можно, но электродвигатель не разовьет и половины номинальной силы.

Определившись с вольтажом, подключаем провода «А», «В» и «С» по порядку к началам обмоток «U1», «V1» и «W1». Или, если мотор советского производства – «С1», «С2» и «С3».

Итак, электросхема готова, производим кратковременное включение. Это требуется для того, чтобы определить работоспособность собранной цепи и направления вращения двигателя. Проверили, двигатель крутится, но не в ту сторону. Ничего страшного, меняем между собой первую и вторую фазу. И еще раз проверяем.

Какие электродвигатели применяются чаще всего?

Наиболее распространены асинхронные электродвигатели с короткозамкнутым ротором. Они имеют сравнительно простую конструкцию и относительно недороги.

Для работы асинхронного двигателя требуется трехфазное напряжение, создающее на обмотках статора вращающееся магнитное поле. Это поле приводит в движение ротор двигателя, который передает крутящий момент на нагрузку, например, на пропеллер вентилятора или редуктор конвейера. Изменяя конфигурацию обмоток статора, можно менять основные характеристики привода – частоту оборотов и мощность на валу. В случае работы асинхронного электродвигателя в однофазной сети применяют фазосдвигающие и пусковые конденсаторы.

Также в настоящее время находят применение двигатели постоянного тока. Данные приводы имеют щетки, подверженные износу и искрению. Кроме того, необходима обмотка подмагничивания (возбуждения), на которую подается постоянное напряжение. Несмотря на эти недостатки, электродвигатели постоянного тока используются там, где необходимо быстрое изменение скорости вращения и контроль момента, а также при мощностях более 100 кВт.

В быту также применяют коллекторные (щеточные) электродвигатели переменного тока, которые имеют низкую надежность по сравнению с асинхронными.

Можно? Можно!

Можно смело утверждать, что от частоты питающей электросети работоспособность бытовой техники не зависит. С точки зрения физики вообще и электротехники – в частности, это вполне очевидно: у вала 60-герцового электромотора переменного тока, подключенного к сети 50 Гц, частота вращения уменьшится всего на несколько процентов; незначительно снизиться мощность самого электродвигателя. Иными словами, он станет работать в щадящем режиме – в тех же, например, шнековых соковыжималках холодного отжима это только к лучшему.

В приборах с двигателями постоянного тока частота питающей сети вообще не играет никакой роли – установленные в блоке питания выпрямительные диоды справляются с напряжением любой формы и «герцовости». Возникающая из-за изменения частоты питающей сети разность величин выпрямленных напряжений будет просто мизерной; к тому же, выпрямленное напряжение обычно стабилизируется электронной «начинкой» прибора.

Все вышесказанное абсолютно справедливо и для бытовой техники, имеющей встроенный или внешний импульсный блок питания. Еще проще дело обстоит, если в состав блока питания входит обычный понижающий трансформатор – его выходные характеристики от изменения частоты напряжения в первичной обмотке изменяются незначительно. Работоспособность еще одного типа приборов – нагревательных – вообще не зависит от частоты питающей электрической сети, для таких устройств куда большее значение имеет величина сетевого напряжения…

Схемы подключения

Кто немного не в курсе, как подключаются к трехфазной сети асинхронные электродвигатели – настоятельно рекомендую ознакомиться с моей статьёй Подключение двигателя через магнитный контактор. Я предполагаю, что читатель знает, как включается электродвигатель, зачем и какая нужна защита двигателя, поэтому в этой статье я эти вопросы опускаю.

В теории всё просто, а на практике приходится поломать голову.

Очевидно, что включение обмоток двигателя Даландера можно реализовать двумя путями – через переключатель и через контакторы.

Переключение скоростей с помощью переключателя

Рассмотрим сначала схему попроще – через переключатель типа ПКП-25-2. Тем более, что только такие принципиальные схемы мне и встречались.

Переключатель должен иметь три положения, одно из которых (среднее) соответствует выключенному двигателю. Про устройство переключателя – чуть позже.

Подключение двухскоростного двигателя. Схема на переключателе ПКП.

Крестиками на пунктирах положения переключателя SA1 отмечены замкнутые состояния контактов. То есть, в положении 1 питание от L1, L2, L3 подается на треугольник (выводы U1, V1, W1). Выводы U2, V2, W2 остаются не подключенными. Двигатель вращается на первой, пониженной скорости.

При переключении SA1 в положение 2 выводы U1, V1, W1 замыкаются друг с другом, а питание подается на U2, V2, W2.

Переключение скоростей с помощью контакторов

При запуске с помощью контакторов схема будет выглядеть аналогично:

Схема включения двигателя на разных скоростях на контакторах

Здесь на первую скорость двигатель включает контактор КМ1, на вторую – КМ2. Очевидно, что физически КМ2 должен состоять из двух контакторов, поскольку необходимо замыкание сразу пяти силовых контактов.

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Важно

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Герц и беккерель [ править | править код ]

Кроме герца в СИ существует ещё одна производная единица, равная секунде в минус первой степени (1/с): таким же соотношением с секундой связан беккерель

. Существование двух равных, но имеющих различные названия единиц, связано с различием сфер их применения: герц используется только дляпериодических процессов, а беккерель — только дляслучайных процессов распада радионуклидов . Хотя использовать обратные секунды в обоих случаях было бы формально правильно, рекомендуется использовать единицы с различными названиями, поскольку различие названий единиц подчёркивает различие природы соответствующих физических величин.

Однофазный

По-другому они еще называются асинхронными двигателями с расщепленной фазой. У них на статоре намотана еще одна, вспомогательная обмотка, смещенная относительно основной. Пуск производится при помощи фазосдвигающего конденсатора.

Схема однофазного асинхронного двигателя

Из схемы видно, что электрические машины АВЕ отличаются от своих трехфазных собратьев, а также от коллекторных однофазных агрегатов.

Всегда внимательно читайте, что написано на бирке! То, что выведено три провода, абсолютно не значит, что это для подключения на 380 в. Просто спалите хорошую вещь!

Включение в работу

Первое, что нужно сделать, это определить, где середина катушек, то есть, место соединения. Если наш асинхронный аппарат в хорошем состоянии, то это сделать будет проще – по цвету проводов. Можно посмотреть на рисунок:

Если все так выведено, то проблем не будет. Но чаще всего приходится иметь дело с агрегатами, снятыми со стиральной машины неизвестно когда, и неизвестно кем. Здесь, конечно, будет сложнее.

Стоит попробовать вызвонить концы при помощи омметра. Максимальное сопротивление – это две катушки, соединенные последовательно. Помечаем их. Дальше, смотрим на значения, которые показывает прибор. Пусковая катушка имеет сопротивление больше, чем рабочая.

Теперь берем конденсатор. Вообще, на разных электрических машинах они разные, но для АВЕ это 6 мкФ, 400 вольт.

Если точно такого нет, можно взять с близкими параметрами, но с напряжением, не ниже 350 В!

Если нужен реверс, то он делается по такой схеме:

Если все сделано правильно, тогда будет работать. Правда, есть одна загвоздка. В борно могут быть выведены не все концы. Тогда с реверсом будут сложности. Разве что разбирать и выводить их наружу самостоятельно.

Вот некоторые моменты, как подсоединять асинхронные электрические машины к сети 220 вольт. Схемы несложные, и при некоторых усилиях вполне возможно все это сделать собственными руками.

Во вторых

Следует подключить фазовые выходы частотного преобразователя к контактам электрического двигателя. При этом обмотки электрического двигателя следует подключить по принципу «треугольник» или «звезда». Тип выбирается исходя из напряжения, которое вырабатывает частотник. Как правило, к каждому инвертеру приложена инструкция, в которой подробно расписано, как соединяются обмотки двигателя для подключения конкретного частотника. Схема подключения частотного преобразователя к 3-х фазному двигателю также должна быть приведена в инструкции.

Обычно на корпусах двигателей приведены оба значения напряжения. Если частотник соответствует меньшему, то обмотки соединяются по принципу треугольника. В других случаях по принципу звезды. Схема подключения частотного преобразователя также должна быть приведена в паспорте частотника. Там же обычно приводятся и рекомендации по подключению.

Для схемы «ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ПН-32»

ЭлектропитаниеПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ПН-32(С) РИНТЕЛСай Олег, (RA3XBJ).Преобразователь предназначен для питания аппаратуры с номинальным напряжением 12 В ( СВ радиостанции, магнитолы, телевизоры и т.п.) от бортовой сети автомобилей с напряжением 24 В. Максимальный ток нагрузки преобразователя до 3А кратковременно и 2-2.5 А длительно (определяется площадью радиатора выходного транзистора). КПД 75-90% в зависимости от тока нагрузки.Схемапреобразователя не содержит дефицитных деталей. Дроссель намотан на ферритовом кольце диаметром 32 мм и имеет 50 витков провода ПЭТВ-0.63. Габаритыпреобразователя 65х90х40 мм.Вопросы по конструкции можно задать автору Смотреть описание схемы …

Для чего может быть нужен электродвигателю частотный преобразователь

Применение частотных преобразователей позволяет снизить затраты на электроэнергию, расходы на амортизацию двигателей и оборудования. Их возможно использовать для дешевых двигателей с короткозамкнутым ротором, что снижает издержки производства.

Многие электродвигатели работают в условиях частой смены режимов работы (частые пуски и остановки, изменяющуюся нагрузку). Частотные преобразователи позволяют плавно запускать электродвигатель и снижают максимальный пусковой момент и нагрев оборудования

Это важно, например, в грузоподъемных машинах и позволяет снизить негативное влияние резких пусков, а также исключить раскачивание груза и рывки при остановке

При помощи ПЧ можно плавно регулировать работу нагнетательных вентиляторов, насосов и позволяет автоматизировать технологические процессы (применяются в котельных, на горнодобывающих производствах, в нефтедобывающей и нефтеперерабатывающей сферах, на водопроводных станциях и других предприятиях).

Использование частотных преобразователей в транспортерах, конвейерах, лифтах позволяет увеличить срок службы их узлов, так как снижает рывки, удары и другие негативные факторы при пусках и остановке оборудования

Они могут плавно увеличивать и уменьшать частоту вращения двигателя, осуществлять реверсивное движение, что важно для большого количества высокоточного промышленного оборудования

Преимущества частотных преобразователей:

  1. Снижение затрат на электроэнергию: за счет снижения пусковых токов и регулирования мощности двигателя исходя из нагрузки;
  2. Увеличение надежности и долговечности оборудования: позволяет продлить срок эксплуатации и увеличить срок от одного технического облуживания до другого;
  3. Позволяет внедрить внешний контроль и управление оборудованием с удаленных компьютерных устройств и способность встраивания в системы автоматизации;
  4. Частотные преобразователи могут работать с любой мощностью нагрузки (от одного киловатта до десятков мегаватт);
  5. Наличие специальных компонентов в составе частотных преобразователей позволяет защитить от перегрузок, обрыва фазы и короткого замыкания, а также обеспечить безопасную работу и отключение оборудования при возникновении аварийной ситуации.

Конечно, глядя на такой список достоинств можно задаться вопросом, почему бы их не использовать для всех двигателей на предприятии? Ответ тут очевиден, увы, но это высокая стоимость частотников, их монтаж и наладка. Не каждое предприятие может позволить себе эти расходы.

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Схема работы устройства плавного пуска, его назначение и конструкция

Преобразователи напряжения с 12 на 220 вольт

Устройство, виды и принцип действия асинхронных электродвигателей

Что такое импульсный блок питания и где применяется

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Краткая историческая справка

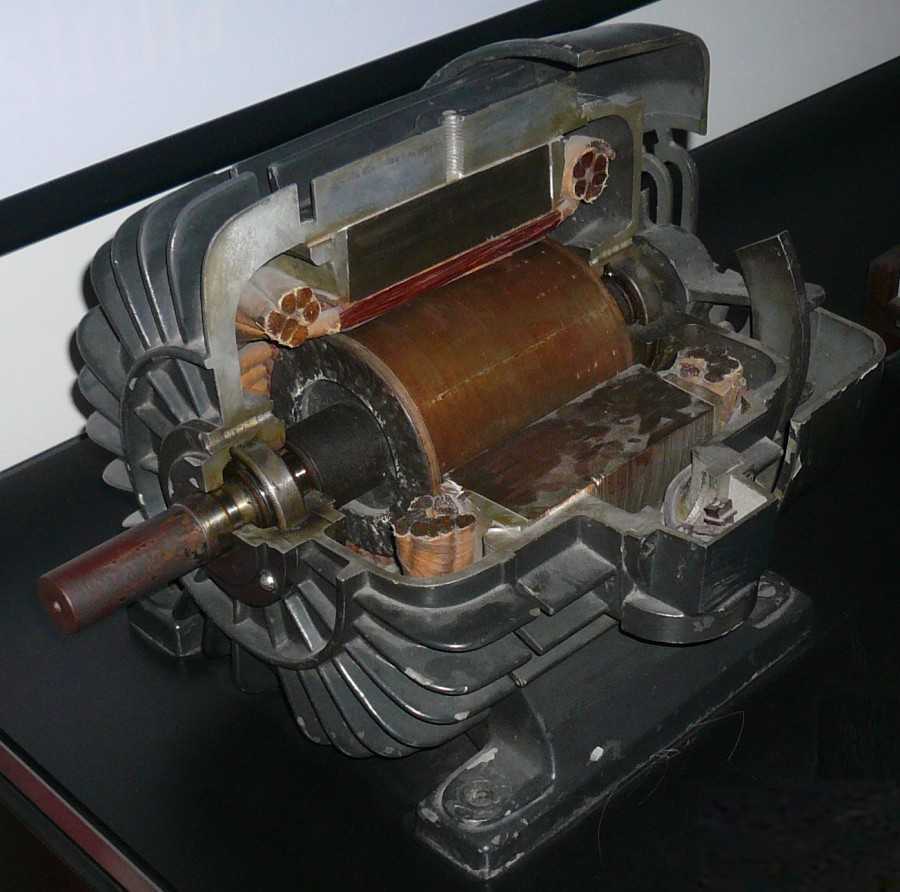

Первый двигатель асинхронного типа был изобретён ещё во время Российской Империи, а именно 8 марта 1889 г. Автор изобретения – великий русский мастер инженерной мысли М. О. Доливо-Добровольский.

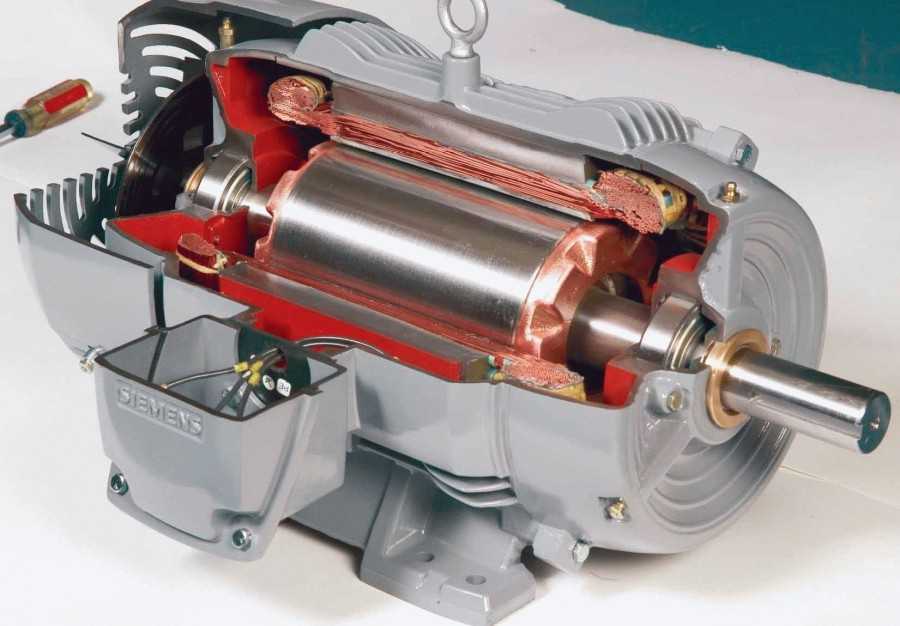

Сегодня область использования подобных электродвигателей довольно широка. Они считаются наиболее распространённым видом двигателей, поскольку совершили технический переворот в промышленной сфере.

Можно дать следующее описание асинхронных электродвигателей: это единственная разновидность двигателей, в которой полюсы создаются благодаря такому явлению, как индукция. Поэтому их часто называют индукционными.

Как повысить мощность электродвигателя в домашних условиях

Итак, для проведения работ вам следует «вооружиться»:

  • набором проводов разного сечения;
  • тестером;
  • частотным преобразователем;
  • источником тока с изменяемой ЭДС.

Сначала необходимо подключить электродвигатель к имеющемуся у вас источнику тока и изменяемой ЭДС и увеличить ее значение

Напряжение в обмотках должно увеличиваться соответственно и поравняться со значением ЭДС (если не принимать во внимание потери в подводящих проводниках, но они незначительны)

Для расчета увеличения мощности двигателя определите значение увеличения напряжения и возведите эту цифру в квадрат. Например, если напряжение на обмотках выросло в два раза (со 110В до 220В), мощность двигателя увеличилась в четыре раза.

Иногда самый рациональный способ повысить мощность электродвигателя – перемотать обмотку. Во многих моделях это медный проводник. Вам следует взять провод из того же материала и той же длины, но большего сечения. Мощность двигателя (и ток в проводе) увеличатся во столько же раз, во сколько снизится сопротивление обмотки. Следите за тем, чтобы напряжение на обмотках оставалось неизменным.

Расчет в этом случае тоже достаточно прост. Разделите большую цифру сечения провода на меньшую. Если провод сечением 0.5 мм заменен проводом сечением 0.75 мм, показатель мощности вырастает в 1.5 раза.

Если вы включаете асинхронный трехфазный двигатель в однофазную бытовую сеть, на первую обмотку подается фаза, на второй фаза сдвигается конденсатором, на третьей сдвиг фаз отсутствует. Именно последняя обмотка создает момент вращения в противоположном направлении (тормозящий момент). Увеличить полезную мощность двигателя в этом случае можно путем отключения третьей обмотки. Это приведет к исчезновению тормозящего момента, генерируемого при работе всех обмоток, и, соответственно, повышению мощности. Данный метод удобен в том случае, когда одна обмотка у двигателя уже сгорела – двух оставшихся вам вполне хватит для подключения и обеспечения работы агрегата.

Еще лучшего результата вы достигнете, поменяв местами выводы третьей обмотки и создав таким образом момент вращения в правильном направлении. В этом случае двигатель «выдаст» более 50% мощности от номинала. Эту обмотку рекомендуется подключать через конденсатор с правильно подобранной емкостью.

У асинхронного двигателя переменного тока мощность можно увеличить, присоединив к нему частотный преобразователь, который повысит частоту переменного тока в обмотках. Значение мощности в этом случае фиксируется с помощью тестера, поставленного на режим ваттметра. Существует два вида преобразователей частоты, отличающиеся принципом работы и устройством:

  • Приборы с непосредственной связью (выпрямители). Они не подходят для мощного оборудования, но с небольшим двигателем, использующимся в быту, способны «справиться». С помощью такого устройства осуществляется подключение обмотки к сети. Выходное напряжение, образованное им, имеет частоту от 0 до 30 Гц. При этом управлять скоростью вращения привода можно только в ограниченном диапазоне.
  • Приборы с промежуточным звеном постоянного тока. Они производят двухступенчатое преобразование энергии – выпрямление входного напряжения, его фильтрацию и сглаживание и последующую трансформацию в напряжение с требуемой частотой и амплитудой при помощи инвертора. В процессе преобразования КПД оборудования может быть несколько снижен. Благодаря возможности обеспечивать плавную регулировку оборотов и выдавать на выходе напряжение с достаточно высокой частотой, преобразователи данного типа более востребованы и широко применяются в быту и на производстве.

Произведя необходимые расчеты и выбрав наиболее эффективный в вашем случае способ, вы сможете заставить двигатель работать с нужной вам мощностью

Не забывайте о мерах предосторожности

Можно! Только… внимательно!

Приборы, спроектированные для питания от сети с частотой 60 Гц, можно смело включать в электросеть с частотой 50 Гц. Это, кстати, подтверждается одним не слишком известным фактом: если вскрыть какой-нибудь достаточно старый прибор с электромотором – пылесос, фен, миксер, соковыжималку холодного отжима – и внимательно прочитать надписи на шильдике двигателя, можно увидеть: «частота питающей сети… 50-60 Гц»! Частота 60 Гц используется в технике из Кореи, США, Японии и некторых других стран. Поэтому если вы заказали, к примеру, соковыжималку из Кореи, то теперь вы знаете, что хоть её рабочая частота и отличается от наших сетей, подключать прибор можно!

Справедливости ради нужно отметить, что есть все же тип электроприборов, которые в отечественную электросеть лучше не включать – это электрооборудование, в котором используется однофазный асинхронный двигатель. И дело тут даже не в том, что у таких электромоторов скорость вращения зависит не от частоты питающей сети, а от приложенной к валу нагрузки — дело в том, что из-за принципа своей работы асинхронные электродвигатели очень чувствительны к частоте сети при пуске. Рассчитанный на 60 Гц «асинхронник» при 50 Гц просто не запустится… К прмиеру, та же соковыжималка из Кореи может иметь те же 60 Гц в своих характеристиках, но если у неё отличается тип двигателя, то будьте готовы к тому, что прибор не включится. То же самое касается и любой техники из Кореи, Японии, США.

Вот на что ещё обязательно нужно обращать внимание при выборе техники из Кореи, Японии, Тайваня, США и ряда других стран – на требования к величине питающего напряжения! Во многих странах, производящих технику (Корея, Япония и т.д.), электросети имеют рабочее напряжение 110 В, а не 220, как у нас. Включить прибор, рассчитанный на 110 В, без переходного трансформатора можно только один раз – первый и последний… в лучшем случае аппарат «перегорит», в худшем – взорвется прямо в руках! Поэтому сли соковыжималка из Кореи или другой страны, и имеет рабочее напряжение по своим характеристикам 110V, то такой прибор для наших сетей не годится

Выбирая соковыжималку холодного отжима, обращайте внимание на рабочее напряжение прибора — оно должно быть 220V!
