Виды маркировок и обозначение радиоэлементов на схеме

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Линии

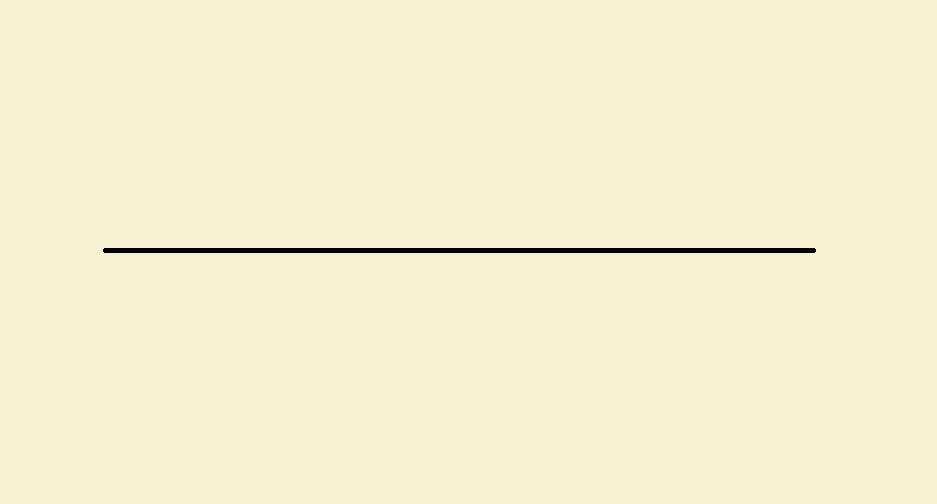

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

• материал жилы;
• напряжение;
• силу и вид тока.

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

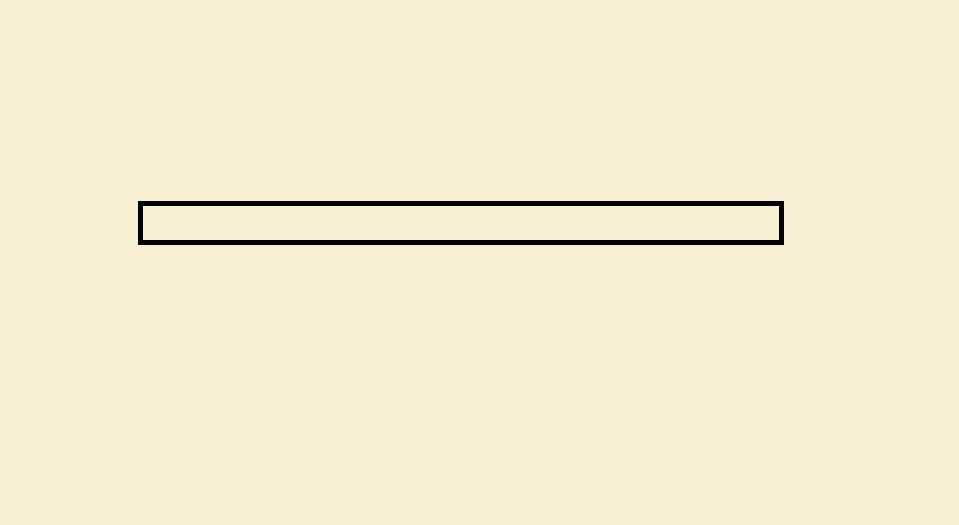

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

• наклонные засечки — количество проводников;
• пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
• перевернутая буква «П» — лоток;
• стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

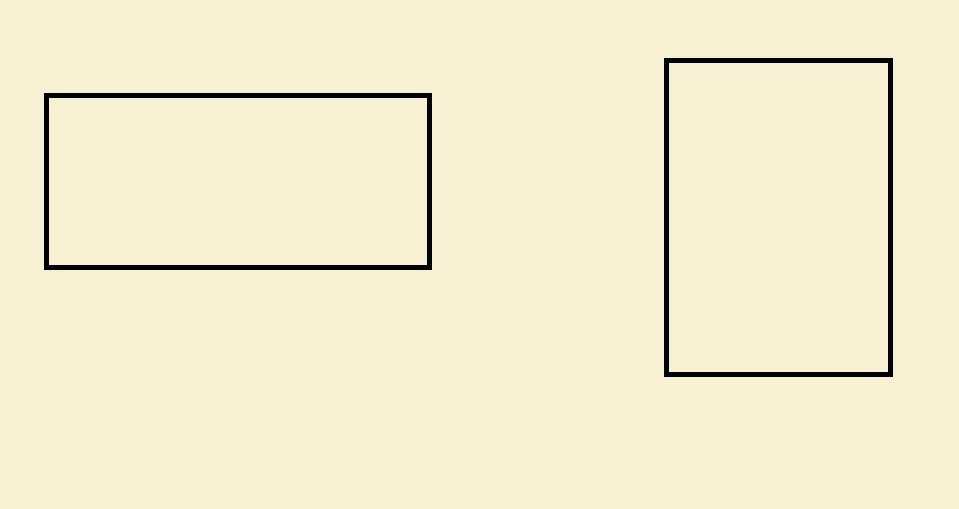

Щиты, шкафы и коробки

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

Компонент	Разновидности
Коробка	Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток	Магистральный, групповой, лабораторный, дежурного освещения
Шкаф	Одно- и двустороннего обслуживания, открытый

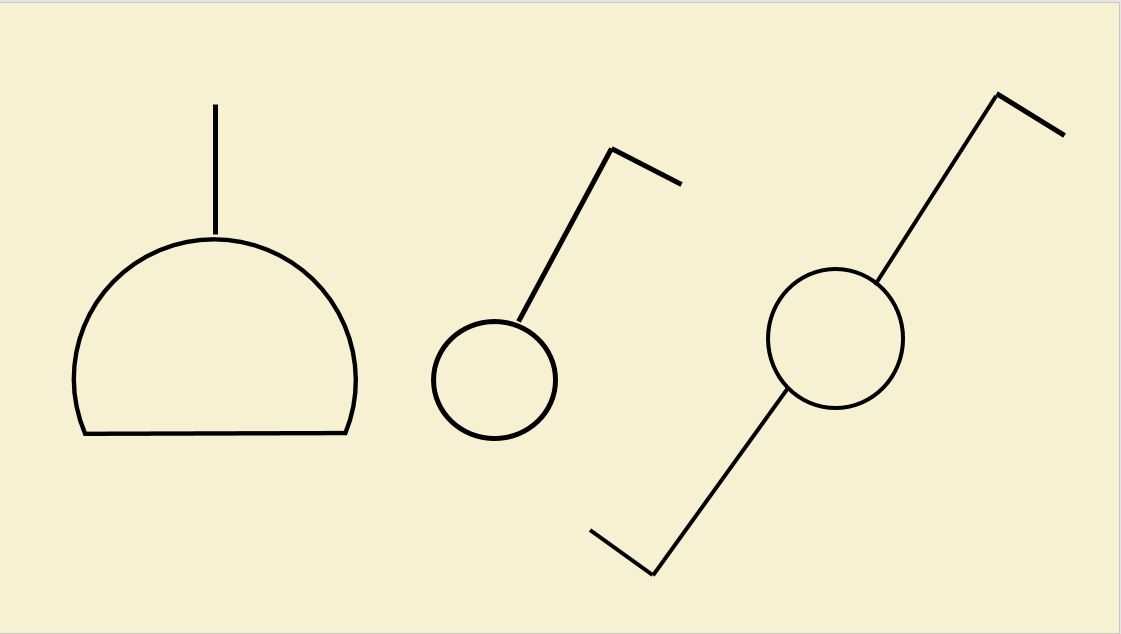

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

• диапазоны IP20… 23 и IP44… 55;
• количество клавиш, полюсов;
• скрытый или открытый вариант установки;
• проходной вид переключателя;
• наличие (отсутствие) нулевого положения, заземления.

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Конденсаторы

Далее берём конденсаторы. В них немного другая маркировка. На современных конденсаторах идёт только цифровая маркировка, поэтому на все буквы кроме «p», «n» не обращаем внимания, все посторонние буквы обычно обозначают допуск, термостойкость и так далее. У них обычно кодовая маркировка состоит из 3 цифр. Первые три мы оставляем как есть, а третья показывает количество нулей, и эти нули мы выписываем, после чего емкость получается в пикофарадах.

Но есть и с количеством менее 3 цифр (два или один). Значит емкость в указанных уже нам пикофарадах. Пример:

• 3 = 3 пикофарада
• 47 = 47 пикофарад

Вот фото:

Тут емкость 18 пикофарад.

Если есть буквы «n» или «p», значит емкость в пикофардах или нанофарадах, например:

• Буква «n» – нанофарады
• Буква «p» – пикофарады

На первом (большом) написано «2n7» – в этом случае как и на резисторе 2,7 нанофарад. На втором конденсаторе написано 58n, то есть емкость у него 58 нанофарад. Но если все-таки это не понимаете лучше купить мультиметр, например UT-61, у него есть функция измерения емкости. Там есть специальный разъём, куда вставляется конденсатор и под него нужно выбрать необходимый диапазон измерения (в пикофарадах, нанофарадах, микрофарадах). У данного мультиметра емкость измеряется до 20 микрофарад.

Постоянные конденсаторы

Широко используются графические обозначения конденсаторов с постоянной емкостью. Они изображаются в виде двух параллельных отрезков и выводов из середины каждого из них. Возле значка проставляется буква С, после нее — порядковый номер элемента и с небольшим интервалом — числовое обозначение номинальной емкости.

При использовании в схеме конденсатора с , вместо его порядкового номера наносится звездочка. Значение номинального напряжения указывается лишь для цепей с высоким напряжением. Это касается всех конденсаторов, кроме электролитических. Цифровой символ напряжения проставляется после обозначения емкости.

Соединение многих электролитических конденсаторов требует соблюдения полярности. На схемах для обозначения положительной обкладки используется значок «+» либо узкий прямоугольник. При отсутствии полярности узкими прямоугольниками помечаются обе обкладки.

Постоянные конденсаторы

В принципиальных электрических схемах широко используются графические обозначения конденсаторов с постоянной емкостью. Они изображаются в виде двух параллельных отрезков и выводов из середины каждого из них. Возле значка проставляется буква С, после нее порядковый номер элемента и с небольшим интервалом числовое обозначение номинальной емкости.

При использовании в схеме конденсатора с ориентировочной емкостью, вместо его порядкового номера наносится звездочка. Значение номинального напряжения указывается лишь для цепей с высоким напряжением. Это касается всех конденсаторов, кроме электролитических. Цифровой символ напряжения проставляется после обозначения емкости.

Соединение многих электролитических конденсаторов требует соблюдения полярности. На схемах для обозначения положительной обкладки используется значок + либо узкий прямоугольник. При отсутствии полярности узкими прямоугольниками помечаются обе обкладки.

Буквенные обозначение на схемах радиодеталей

Основное обозначение	Наименование элемента	Дополнительное обозначение	Вид устройства
	Устройство		Регулятор тока
			Блок реле
			Устройство
	Преобразователи		Громкоговоритель
			Датчик тепловой
			Фотоэлемент
			Микрофон
			Звукосниматель
	Конденсаторы		Батарея конденсаторов силовая
			Блок конденсаторов зарядный
	Интегральные схемы, микросборки		ИС аналоговая
			ИС цифровая, логический элемент
	Элементы разные		Теплоэлектронагреватель
			Лампа осветительная
	Разрядники, предохранители, устройства защитные		Дискретный элемент защиты по току мгновенного действия
			То же, по току инерционного действия
			Предохранитель плавкий
			Разрядник
	Генераторы, источники питания		Батарея аккумуляторов
			Синхронный компенсатор
			Возбудитель генератора
	Устройства индикационные и сигнальные		Прибор звуковой сигнализации
			Индикатор
			Прибор световой сигнализации
			Табло сигнальное
			Лампа сигнальная с зеленой линзой
			Лампа сигнальная с красной линзой
			Лампа сигнальная с белой линзой
			Индикаторы ионные и полупроводниковые
	Реле, контакторы, пускатели		Реле токовое
			Реле указательное
			Реле электротепловое
			Контактор, магнитный пускатель
			Реле времени
			Реле напряжения
			Реле команды включения
			Реле команды отключения
			Реле промежуточное
	Катушки индуктивности, дроссели		Дроссель люминесцентного освещения
			Измеритель времени действия, часы
			Вольтметр
			Ваттметр
	Выключатели и разъединители силовые		Выключатель автоматический
	Резисторы		Терморезистор
			Потенциометр
			Шунт измерительный
			Варистор
	Устройство коммутации в цепях управления, сигнализации и измерительных цепях		Выключатель или переключатель
			Выключатель кнопочный
			Выключатель автоматический
	Автотрансформаторы		Трансформатор тока
			Трансформаторы напряжения
	Преобразователи		Модулятор
			Демодулятор
			Блок питания
			Преобразователь частоты
	Приборы электровакуумные и полупроводниковые		Диод, стабилитрон
			Прибор электровакуумный
			Транзистор
			Тиристор
	Соединители контактные		Токосъемник
			Соединитель высокочастотный
	Устройства механические с электромагнитным приводом		Электромагнит
			Замок электромагнитный

Переменный резистор (потенциометр)

Постоянные сопротивления имеют всего два вывода. А вот переменные — три. На электрических схемах и на корпусе элемента указывается сопротивление между двумя крайними контактами. А вот между средним и любым из крайних сопротивление будет меняться в зависимости от того, в каком положении находится ось резистора. При этом если подключить два омметра, то можно увидеть, как будет меняться показание одного в меньшую сторону, а второго — в большую. Нужно понять, как читать схемы радиоэлектронных устройств. Обозначения радиодеталей тоже не лишним окажется знать.

Суммарное сопротивление (между крайними выводами) останется неизменным. Переменные резисторы используются для регулирования усиления (с их помощью меняете вы громкость в радиоприемниках, телевизорах). Кроме того, переменные резисторы активно используются в автомобилях. Это датчики уровня топлива, регуляторы скорости вращения электродвигателей, яркости освещения.

Начать с начала

Первая часть маркировки (префикс) выполняет две функции, и для европейских производителей эта часть маркировки даёт некоторую базовую информацию о типе устройства. Она чем-то похожа и берёт истоки у маркировки вакуумных ламп, но применительно к  твёрдотельным устройствам первая буква указывает на тип используемого полупроводникового материала или тип интегральной схемы:

Первый символ	Тип элемента
A	Германий
B	Кремний
C	Арсенид галия
F	Интегральная логическая схема
R	Фотоэлемент
S	Цифровая интегральная схема
T	Линейная интегральная схема

Вторая буква указывает тип устройства, так как в таблице 2.

Второй символ	Тип прибора
A	Сигнальный диод
B	Варикап
C	Маломощный транзистор для аудио
D	Мощный транзистор для аудио
E	Туннельный диод
F	Маломощный высокочастотный транзистор
L	Мощный высокочастотный транзистор
P	Фототранзистор
S	Транзистор для ключевых схем
T	Тиристор
Y	Фильтр
Z	Стабилитрон

Заметим, что элементы для промышленных применений имеют в маркировке три буквы.

Для примера, BC550 представляет собой небольшой кремниевый транзистор для аудио или других низкочастотных приложений, в то время как BF181 представляет собой маломощный кремниевый транзистор для использования на радиочастотах.

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь	Обозначение
Резистор	R
Конденсатор	C
Катушка индуктивности	L
Полупроводник	V
Предохранитель	F
Элемент питания	G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Проводов и их соединений

Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.

Общего провода

Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.

Радиодеталей

Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ	Мощность
2 косые черты	0,125 Вт
1 косая черта	0,25 Вт
Длинная горизонтальная черта	0,5 Вт
1 вертикальная черта	1 Вт
2 вертикальные черты	2 Вт
Римская цифра «5»	5 Вт

Символ резистора — сплошной прямоугольник.

Конденсаторы

Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается по диагонали стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, а также указываются номиналы.

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.

Переменные конденсаторы

Для обозначения конденсаторов с переменной емкостью используются два параллельных отрезка, которые пересекает наклонная стрелка. Подвижные пластины, подключаемые в определенной точке схемы, изображаются в виде короткой дуги. Возле нее проставляется обозначение минимальной и максимальной емкости. Блок конденсаторов, состоящий из нескольких секций, объединяется с помощью штриховой линии, пересекающей знаки регулировки (стрелки).

Обозначение подстроечного конденсатора включает в себя наклонную линию со штрихом на конце вместо стрелки. Ротор отображается в виде короткой дуги. Другие элементы — термоконденсаторы обозначаются буквами СК. В его графическом изображении возле знака нелинейной регулировки проставляется температурный символ.

Резисторы

К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи. Например, чтобы лампа светила менее ярко, питание на нее подается через резистор. Чем выше сопротивление резистора, тем меньше будет свечение лампы. У постоянных резисторов сопротивление остается неизменным, а переменные резисторы могут изменять свое сопротивление от нулевого значения до максимально возможной величины.

Каждый постоянный резистор обладает двумя основными параметрами — мощностью и сопротивлением. Значение мощности указывается на схеме не буквенными или цифровыми символами, а с помощью специальных линий. Сама мощность определяется по формуле: P = U x I, то есть равна произведению напряжения и силы тока

Данный параметр имеет важное значение, поскольку тот или иной резистор может выдержать лишь определенное значение мощности. Если это значение будет превышено, элемент просто сгорит, так как во время прохождения тока по сопротивлению происходит выделение тепла

Поэтому на рисунке каждые линии, нанесенные на резистор, соответствуют определенной мощности.

Существуют и другие способы обозначения резисторов на схемах:

1. На принципиальных схемах обозначается порядковый номер в соответствии с расположением (R1) и значение сопротивления, равное 12К. Буква «К» является кратной приставкой и обозначает 1000. То есть, 12К соответствует 12000 Ом или 12 килоом. Если в маркировке присутствует буква «М», это указывает на 12000000 Ом или 12 мегаом.
2. В маркировке с помощью букв и цифр, буквенные символы Е, К и М соответствуют определенным кратным приставкам. Так буква Е = 1, К = 1000, М = 1000000. Расшифровка обозначений будет выглядеть следующим образом: 15Е — 15 Ом; К15 — 0,15 Ом — 150 Ом; 1К5 — 1,5 кОм; 15К — 15 кОм; М15 — 0,15М — 150 кОм; 1М2 — 1,5 мОм; 15М — 15мОм.
3. В данном случае используются только цифровые обозначения. Каждое включает в себя три цифры. Первые две из них соответствуют значению, а третья — множителю. Таким образом, к множителям относятся: 0, 1, 2, 3 и 4. Они означают количество нулей, добавляемых к основному значению. Например, 150 — 15 Ом; 151 — 150 Ом; 152 — 1500 Ом; 153 — 15000 Ом; 154 — 120000 Ом.

Характеристики

Так как полупроводниковые триоды (транзисторы) выполнены из полупроводника, то и на их работу влияет окружающая среда. Например, при изменении температуры окружающей среды, транзистор может вносить нелинейные искажения в выходной сигнал. С этим борются при помощи термпостабидизционных схем, которые позволяют стабилизировать работу транзистора на высоких температурах.

Также у транзисторов есть ВАХ (вольт-амперные характеристики), которые в отличие от вакуумной техники, быстро переходят в насыщение.

У всех транзисторов есть следующие параметры:

• Коэффициент усиления по току;
• Коэффициент усиления по напряжению;
• Коэффициент усиления по току;
• Коэффициент обратной связи;
• Коэффициент передачи по току;
• Входное сопротивление;
• Выходное сопротивление;
• Время включения;
• Максимально допустимый ток и др.

У биполярных:

• Обратный ток коллектор-эмиттер;
• Частота коэффициента передачи тока базы;
• Обратный ток коллектора;
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером и др.

Переменные резисторы

Начинающие радиолюбители нередко путают переменный резистор с конденсатором переменной емкости, поскольку внешне они очень похожи друг на друга. Тем не менее, у них совершенно разные функции, а также имеются существенные отличия в отображении на принципиальных схемах.

В конструкцию переменного резистора входит ползунок, вращающийся по резистивной поверхности. Его основной функцией является подстройка параметров, заключающаяся в изменении внутреннего сопротивления до нужного значения. На этом принципе основана работа регулятора звука в аудиотехнике и других аналогичных устройствах. Все регулировки осуществляются за счет плавного изменения напряжения и тока в электронных устройствах.

Основным параметром переменного резистора является сопротивление, способное изменяться в определенных пределах. Кроме того, он обладает установленной мощностью, которую должен выдерживать. Этими качествами обладают все типы резисторов.

На отечественных принципиальных схемах элементы переменного типа обозначаются в виде прямоугольника, на котором отмечены два основных и один дополнительный вывод, располагающийся вертикально или проходящих сквозь значок по диагонали.

На зарубежных схемах прямоугольник заменен изогнутой линией с обозначением дополнительного вывода. Рядом с обозначением ставится английская буква R с порядковым номером того или иного элемента. Рядом проставляется значение номинального сопротивления.

Транзисторы

У большинства радиоэлектронных компонентов имеется лишь два вывода. Однако такие элементы как транзисторы оборудованы тремя выводами. Их конструкции отличаются разнообразными типами, формами и размерами. Общие принципы работы у них одинаковые, а небольшие отличия связаны с техническими характеристиками конкретного элемента.

Транзисторы используются преимущественно в качестве электронных коммутаторов для включения и выключения различных устройств. Основное удобство таких приборов заключается в возможности коммутировать большое напряжение с помощью источника малого напряжения.

По своей сути каждый транзистор является полупроводниковым прибором, с помощью которого генерируются, усиливаются и преобразуются электрические колебания. Наибольшее распространение получили биполярные транзисторы с одинаковой электропроводностью эмиттера и коллектора.

На схемах они обозначаются буквенным кодом VT. Графическое изображение представляет собой короткую черточку, от середины которой отходит линия. Данный символ обозначает базу. К ее краям проводятся две наклонные линии под углом 60 0 , отображающие эмиттер и коллектор.

Электропроводность базы зависит от направления стрелки эмиттера. Если она направлена в сторону базы, то электропроводность эмиттера — р, а у базы — n. При направлении стрелки в противоположную сторону, эмиттер и база меняют электропроводность на противоположное значение. Знание электропроводности необходимо для правильного подключения транзистора к источнику питания.

Для того чтобы обозначение на схемах радиодеталей транзистора было более наглядным, оно помещается в кружок, означающий корпус. В некоторых случаях выполняется соединение металлического корпуса с одним из выводов элемента. Такое место на схеме отображается в виде точки, проставляемой там, где вывод пересекается с символом корпуса. Если же на корпусе имеется отдельный вывод, то линия, обозначающая вывод, может подсоединяться к кружку без точки. Возле позиционного обозначения транзистора указывается его тип, что позволяет существенно повысить информативность схемы.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

на схемах

Стоит заметить, что в случае использования подстроечных или переменных конденсаторов указывается два значения — минимальная и максимальная емкость. По факту на корпусе всегда можно найти некоторый диапазон, в котором изменится емкость, если провернуть ось прибора от одного крайнего положения в другое.

Допустим, имеется переменный конденсатор с емкостью 9-240 (измерение по умолчанию в пикофарадах). Это значит, что при минимальном перекрытии пластин емкость составит 9 пФ. А при максимальном — 240 пФ. Стоит рассмотреть более детально обозначение радиодеталей на схеме и их название, чтобы уметь правильно читать технические документации.

Условные обозначения в электрических схемах

Схема представляет собой упорядоченный набор знаков и символов, в основном графических (построенных на базовых изображениях) и буквенных — код содержит одну, две и в некоторых случаях три буквы. Любой домашний мастер должен разбираться в схеме, уметь читать ее, чтобы не допустить ошибок при разводке проводов или кабелей в жилом доме.

В данной статье рассмотрим основные подходы к чтению схем:

• какие виды схем понадобятся мастеру;
• какие особенности имеют графические изображения;
• буквенно-цифровые обозначения и их кодировку.

Материал будет полезен не только начинающим проектировщикам, но и опытным мастерам, потому что профессионал должен оставаться профессионалом, и качественно отличаться знаниями на фоне остальных.

Буквенные обозначение на схемах радиодеталей

Основное обозначение	Наименование элемента	Дополнительное обозначение	Вид устройства
	Устройство		Регулятор тока
			Блок реле
			Устройство
	Преобразователи		Громкоговоритель
			Датчик тепловой
			Фотоэлемент
			Микрофон
			Звукосниматель
	Конденсаторы		Батарея конденсаторов силовая
			Блок конденсаторов зарядный
	Интегральные схемы, микросборки		ИС аналоговая
			ИС цифровая, логический элемент
	Элементы разные		Теплоэлектронагреватель
			Лампа осветительная
	Разрядники, предохранители, устройства защитные		Дискретный элемент защиты по току мгновенного действия
			То же, по току инерционного действия
			Предохранитель плавкий
			Разрядник
	Генераторы, источники питания		Батарея аккумуляторов
			Синхронный компенсатор
			Возбудитель генератора
	Устройства индикационные и сигнальные		Прибор звуковой сигнализации
			Индикатор
			Прибор световой сигнализации
			Табло сигнальное
			Лампа сигнальная с зеленой линзой
			Лампа сигнальная с красной линзой
			Лампа сигнальная с белой линзой
			Индикаторы ионные и полупроводниковые
	Реле, контакторы, пускатели		Реле токовое
			Реле указательное
			Реле электротепловое
			Контактор, магнитный пускатель
			Реле времени
			Реле напряжения
			Реле команды включения
			Реле команды отключения
			Реле промежуточное
	Катушки индуктивности, дроссели		Дроссель люминесцентного освещения
			Измеритель времени действия, часы
			Вольтметр
			Ваттметр
	Выключатели и разъединители силовые		Выключатель автоматический
	Резисторы		Терморезистор
			Потенциометр
			Шунт измерительный
			Варистор
	Устройство коммутации в цепях управления, сигнализации и измерительных цепях		Выключатель или переключатель
			Выключатель кнопочный
			Выключатель автоматический
	Автотрансформаторы		Трансформатор тока
			Трансформаторы напряжения
	Преобразователи		Модулятор
			Демодулятор
			Блок питания
			Преобразователь частоты
	Приборы электровакуумные и полупроводниковые		Диод, стабилитрон
			Прибор электровакуумный
			Транзистор
			Тиристор
	Соединители контактные		Токосъемник
			Соединитель высокочастотный
	Устройства механические с электромагнитным приводом		Электромагнит
			Замок электромагнитный

Резисторы

К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи. Например, чтобы лампа светила менее ярко, питание на нее подается через резистор. Чем выше сопротивление резистора, тем меньше будет свечение лампы. У постоянных резисторов сопротивление остается неизменным, а переменные резисторы могут изменять свое сопротивление от нулевого значения до максимально возможной величины.

Каждый постоянный резистор обладает двумя основными параметрами — мощностью и сопротивлением. Значение мощности указывается на схеме не буквенными или цифровыми символами, а с помощью специальных линий. Сама мощность определяется по формуле: P = U x I, то есть равна произведению напряжения и силы тока

Данный параметр имеет важное значение, поскольку тот или иной резистор может выдержать лишь определенное значение мощности. Если это значение будет превышено, элемент просто сгорит, так как во время прохождения тока по сопротивлению происходит выделение тепла

Поэтому на рисунке каждые линии, нанесенные на резистор, соответствуют определенной мощности.

Существуют и другие способы обозначения резисторов на схемах:

1. На принципиальных схемах обозначается порядковый номер в соответствии с расположением (R1) и значение сопротивления, равное 12К. Буква «К» является кратной приставкой и обозначает 1000. То есть, 12К соответствует 12000 Ом или 12 килоом. Если в маркировке присутствует буква «М», это указывает на 12000000 Ом или 12 мегаом.
2. В маркировке с помощью букв и цифр, буквенные символы Е, К и М соответствуют определенным кратным приставкам. Так буква Е = 1, К = 1000, М = 1000000. Расшифровка обозначений будет выглядеть следующим образом: 15Е — 15 Ом; К15 — 0,15 Ом — 150 Ом; 1К5 — 1,5 кОм; 15К — 15 кОм; М15 — 0,15М — 150 кОм; 1М2 — 1,5 мОм; 15М — 15мОм.
3. В данном случае используются только цифровые обозначения. Каждое включает в себя три цифры. Первые две из них соответствуют значению, а третья — множителю. Таким образом, к множителям относятся: 0, 1, 2, 3 и 4. Они означают количество нулей, добавляемых к основному значению. Например, 150 — 15 Ом; 151 — 150 Ом; 152 — 1500 Ом; 153 — 15000 Ом; 154 — 120000 Ом.

Правила чтения

Соблюдение рекомендаций по чтению ПС поможет разбираться с принципом работы устройств. Существует несколько правил изучения схем:

1. Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
2. Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, а также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
3. Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.

Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.
