Солнечные батареи: устройство, принцип работы, плюсы и минусы

Варианты размещения

Существует несколько основных вариантов размещения комплектов солнечных батарей для дачи и дома, каждый из которых выбирается в зависимости от ряда обстоятельств.

На земле – при наличии личного или арендованного участка достаточной площади. Преимущества – оптимальное размещение большого количества батарей с потенциальной возможностью изменения их направления на солнце.
На крышах зданий – применяется в основном в условиях плотной застройки и отсутствия подходящего участка для удобного размещения. Главное достоинство – экономия места и минимальное количество кабельных линий.
На воде – используется при наличии доступных водных пространств. Основным плюсом следует назвать повышение среднего КПД установок за счет естественного охлаждения панелей.
Мобильное – для небольших комплектов, используемых для зарядки аккумуляторов транспортных средств, в длительных туристических походах и т.д. Преимущество – в отсутствии привязки к месту за счет малых габаритов и веса.

Если солнечные электростанции для дома размещаются на высоких крышах с большим углом наклона, стоимость комплекта немного увеличится за счет сложности выполнения работ на высоте.

Мифы и реальность

Пока технология изготовления пленочных солнечных батарей не составляет реальной конкуренции поли/монокристаллическим аналогам. Прежде всего из-за дороговизны используемых материалов. Тем не менее, на ТВ, в сети и среди розничных продавцов бытует несколько мифов о чудо свойствах этой технологии.

Тонкопленочные солнечные батареи могут работать в пасмурную погоду. Отчасти это правда, но правда и в том, что любые солнечные панели работают в пасмурную погоду, выдавая при этом меньшую силу тока или вольтаж, в зависимости от модели. Пленочные так же точно снижают свою производительность.
Пленочные батареи не снижают производительность при нагреве. Это откровенное вранье. Снижение производительности гораздо сильнее поли/монокристаллических аналогов. Поэтому при монтаже таких панелей следует обязательно предусмотреть возможность вентиляции их задних стенок.
Дешевле. На самом деле дороже (см. недостаток 2)
Могут принимать любую форму. Здесь правда, только вот толку, как показывает практика, от этого никакого. Панели располагаются в плоскости для достижения максимального эффекта.
Можно свернуть в трубочку и тогда свет будет поступать на них почти весь день. Действительно такое «сенсационное» изобретение приносит прирост в производительности меньше, чем использование той же площади аналогичных батарей в плоском виде.
Схема работы цилиндрического модуля
Увеличенный срок службы. На самом деле нет. Срок службы пленочной панели – 10-12 лет, в то время как поликристаллические модели служат от 15 до 20 лет.
Можно использовать вместо стекол в окнах. При этом улицы вы видеть практически не будете, а эффективность такой полупрозрачной панели позволит вам в течении дня от одного окна зарядить один мобильный телефон. Сомнительное преимущество.
Экологичность. Т.к. в батареях применяются сплавы полупроводников из индия и кадмия, то кремния используется гораздо меньше. При этом продавцы уверяют, что кремний – это вещество по вредности между ураном и мышьяком, забывая, что 1/3 земной коры состоит из него.
Время окупаемости. Реклама пленочных батарей говорит, что они окупаются на 2-3 год эксплуатации. На самом деле нет. Срок службы пленочных солнечных батарей (10-12 лет) и их стоимость, не позволяет им окупиться вообще при нынешних ценах на электроэнергию.

Лучшие солнечные батареи для туристов

SW-H05

Это самая бюджетная из нашей подборки солнечная батарея, позволяющая заряжать телефоны, планшеты, электронные книги и другую технику. Однако стоит учесть, что ток заряда здесь всего 1 А, поэтому заряжаться будет устройство долго.

Эта солнечная панель представляет собой пластину с четырьмя кольцами на углах, с помощью которых можно закрепить ее на дереве или рюкзаке. Подходит для зарядки мобильных устройств на рыбалке, охоте или в автомобиле.

Goal Zero Nomad 7 Plus

Компактная туристическая панель оснащена монокристаллическим модулем мощностью 7 Вт. Она «одета» в герметичный корпус, который не боится дождя, снега и даже падения в реку. Устройство оснащено двумя USB разъемами: стандартным и для фирменного зарядного устройства Guide 10 Plus.

У солнечной батареи есть сетчатый карман, в который можно складывать заряжаемые устройства. Также конструкция оснащена петлями, которые крепятся на рюкзак, батарея может заряжаться прямо на рюкзаке. Здесь есть индикатор интенсивности заряда. Она показывает, насколько хорошо солнечные лучи попадают на панель.

ФСМ 14-МТ

Солнечная батарея состоит из 4 монокристаллических модулей общей мощностью 14 Вт. Максимальный ток заряда составляет 2,5 А. Она складывается в обычную сумку, которую можно положить в багажник автомобиля, велосипеда или положить в рюкзак.

КПД данного устройства составляет 18 % при условии попадания прямых солнечных лучей. Весит прибор всего 850 гр.

Topray Solar TPS-102-15

Это недорогая автомобильная солнечная батарея для зарядки аккумулятора. Если в дороге аккумулятор внезапно разрядился (хотя такого лучше не допускать), данная солнечная панель позволит его зарядить. Общая мощность батареи составляет 15 Вт.

В комплекте с устройством сразу идут зажимы-крокодилы для аккумулятора и переходник под прикуриватель. Помимо автомобильного аккумулятора также можно заряжать электронные устройства.

Bio Lite Solar Panel 10+

Эта солнечная батарея представляет собой совокупность солнечного модуля и Power Bank емкостью 3000 мА*ч. С помощью нее можно зарядить различные гаджеты, причем заряжает она довольно быстро. Здесь два разъема: USB и microUSB.

Металлическая скоба, которой оборудована конструкция панели, позволяет выставить батарею на подставку. Правда стоит учесть, что панель монокристаллическая, а не аморфная, поэтому в пасмурную погоду она заряжаться не будет.

Советы электрика:

Как найти фазу и ноль: простые и действенные способы
Удлинители и тройники: как найти и починить неисправность?

Расчеты перед покупкой

Чтобы подобрать комплект с подходящими показателями, нужно в первую очередь рассчитать мощность. Она зависит от энергонагрузки, чем этот показатель выше, тем производительнее потребуются батареи. Для частных домов лучше всего подойдут панели мощностью от 150 до 250 Вт, в то время как для дачного дома достаточно вариантов на 50 Вт.

В первую очередь следует рассчитать базовое потребление энергии, для этого нужно учесть каждый используемый прибор и среднее время его работы в течение суток. Далее надо просто сложить все показатели и получится расчетная нагрузка в киловатт-часах.

Это минимальный показатель, на который нужно ориентироваться. При этом требуется делать определенный запас и учитывать потери энергии, которые происходят в сети, а также что заряд аккумуляторов постепенно падает. Обычно делается запас порядка 30%, но лучше сделать его больше.

Пример системы с восемью аккумуляторами.

Чтобы существенно понизить расход электричества и не приобретать мощное оборудование, которое намного дороже, стоит перевести часть потребителей энергии на напряжение 12 В. Можно поставить светодиодные лампы и приобрести часть бытовой техники под такие характеристики. Это существенно снизит энергопотребление и позволит сэкономить на солнечных батареях.

Обязательно учесть инсоляцию — показатель, отражающий количество солнечной энергии, приходящейся на определенную площадь. Используйте схему с готовыми данными, чтобы рассчитать количество панелей для своего региона. Учитывайте что максимум приходится на лето, а минимум на зиму, не стоит упускать этот момент.

Инсоляция зависит от региона.

Когда на руках есть все данные, можно провести расчеты, за основу брать месяцы с минимальной инсоляцией и ориентироваться на них. В эти периоды система будет работать почти на полную мощность, в остальное время с запасом, что позволит исключить перегрузки и быстрый износ из-за повышенных нагрузок.

На что обратить внимание при покупке солнечных батарей для дома

Данная информация будет полезна, если вы решили перейти на солнечный источник энергии

Приобретая все комплектующие для такой системы, нужно знать, где можно сэкономить, а на что обратить особое внимание:

Покупайте составляющие (панели, аккумулятор, инвертор) в конце зимы-начале весны. Как правило, магазины в это время предоставляют большие скидки.
Не покупайте сразу много солнечных батарей. Помните, что эта система модульная, и добрать необходимое количество для обеспечения нужд бытовой техники очень просто.
Желательно заменить все лампы накаливания в доме на светодиодные или LED. Они потребляют меньше энергии, а срок службы у них дольше.
Для дома приобретайте солнечные батареи с выходным напряжением в 12 В. Именно такие значения подойдут для бытовой техники, очень мало приборов используют 24 В и 48 В. Все показатели напряжения вы можете найти в паспорте устройств.

При выборе солнечных батарей обратите внимание, что каждая должна быть помещена в защитный корпус из алюминия. Этот металл легкий, прочный, стойкий к коррозии

Сверху защитное стекло должно быть матовым, не давать глянца и бликов.

Обеспечивать свой дом уютом, теплом и не платить за электричество вполне возможно. Для этого нужно установить такую систему энергоснабжения. Но стоит учитывать, что она тоже требует значительных вложений и обладает рядом нюансов. Изучив все положительные и отрицательные стороны, мы надеемся, что вы сделаете правильный выбор.

Основные преимущества

Этот вид солнечных панелей тонкопленочных имеет много отличий от аналогов кристаллических:

малая толщина, не превышающая 1 микрона;
отличная гибкость, позволяющая монтаж панели производить на всевозможные криволинейные поверхности, включая цилиндрические;
сохранение параметров в рассеянном свете, что позволят увеличить общую выработку электроэнергии, в сравнении с поли- и монокристаллическими панелями, на 10, а в отдельных случаях на 15 процентов;
небольшая себестоимость производственного процесса, следовательно, и невысокая стоимость готового изделия;
высокоэффективное функционирование в энергосистемах мощностью более 10 кВт и в условиях высоких температур;
значительные показатели оптического поглощения солнечного спектра, превышающий кристаллический более, чем в 20 раз;
стабильность мощности выходной продолжительное время- надежность;
безвредность для окружающей среды, поскольку в них низкая доля использования кремния – 1/000 от применяемого в кристаллических аналогах;
короткий период окупаемости за счет большой энергоотдачи;
небольшой вес, упрощающий монтаж;
ударопрочность. При монтаже нередки падения, но пленка остается работоспособной.

Солнечные элементы. Принципы работы солнечных батарей

Основные принципы работы солнечных батарей

Рис.1. Конструкция солнечного элемента

Простейшая конструкция солнечного элемента (СЭ) – прибора для преобразования энергии солнечного излучения – на основе монокристаллического кремния показана на рис.1. На малой глубине от поверхности кремниевой пластины p-типа сформирован p-n-переход с тонким металлическим контактом. На тыльную сторону пластины нанесен сплошной металлический контакт.

Когда СЭ освещается, поглощенные фотоны генерируют неравновесные электрон-дырочные пары. Электроны, генерируемые в p-слое вблизи p-n-перехода, подходят к p-n-переходу и существующим в нем электрическим полем выносятся в n-область.

Аналогично и избыточные дырки, созданные в n-слое, частично переносятся в p-слой (рис.2а). В результате n-слой приобретает дополнительный отрицательный заряд, а p-слой – положительный. Снижается первоначальная контактная разность потенциалов между p- и n-слоями полупроводника, и во внешней цепи появляется напряжение (рис.2б).

Отрицательному полюсу источника тока соответствует n-слой, а p-слой – положительному.

Рис.2. Зонная модель разомкнутого p-n-перехода:

а) – в начальный момент освещения;

б) – изменение зонной модели под действием

постоянного освещения и возникновение фотоЭДС

Величина установившейся фотоЭДС при освещении перехода излучением постоянной интенсивности описывается уравнением вольт-амперной характеристики (ВАХ) (рис.3):

где Is– ток насыщения, а Iph – фототок.

ВАХ поясняет эквивалентная схема фотоэлемента (рис.4), включающая источник тока

где S – площадь фотоэлемента, а коэффициент собирания Q – безразмерный множитель (

Преимущества и недостатки использования солнечной батареи

К преимуществам использования солнечной батареи относят:

Экономическую выгоду. Электроэнергия, поставляемая от энергии солнца, бесплатная;
Экологическая безопасность. Работа солнечной батареи не связана с выбросом вредных веществ в атмосферу;
Установка системы солнечной батареи является быстро окупаемой;
Простота эксплуатации и установки.

К недостаткам относят:

Дороговизна установки;
Маленькие фотоэлементы не обеспечивают всех потребностей в электроэнергии одной семьи;
Эффективность их работы зависит от многих факторов, таких как:
1. Погодных условий;
2. Температуры на улице и степени нагрева солнечной батареи;
3. Грамотного выбора всех комплектующих для обеспечения требуемых параметров;
4. Мощности потока света;
5. Ориентации солнечной батареи к положению Солнца;
6. Чистоты панелей.

|Как работает солнечная батарея|

Сравнительная таблица российских, тайваньских и китайских солнечных батарей

Производитель	Наименование	Технология производства	Пиковое напряжение, В	Пиковый ток, А	Пиковая мощность, Вт	Габариты, мм	Ориентировочная цена на российском рынке, руб.
«Телеком-СТВ», Зеленоград	ТСМ-100А	поликристалл	17	5,6	96	1050х665х43	8429
РЗМП, Рязань	RZMP-130-T	поликристалл	15,9	6,65	105	1490х670х36	14600
«Хевел», Новочебоксарск	HEVEL P7	микроморфная	56,6	2,21	125	1300х1100х24	10000
Green Energy Technology, Тайвань	GET-115AT2	аморфный кремний	93,9	1,22	115	1300х1100х20*	7000
Chinaland Solar Energy, Китай	CNH100-36M	монокристалл	19,3	5,18	100	1200х540х30	6350

Рекомендуем: Расчет диаметра труб для отопления с принудительной циркуляцией

* — без алюминиевой рамки

В конечном итоге потребителю самому решать, какие панели ему выбрать. В качестве рекомендации хочется отметить, что для автономного электроснабжения дома можно порекомендовать поликристаллические модели солнечных батарей. Да, монокристаллические панели более эффективны, но не стоит забывать, что это довольно условно.

Максимальная мощность монокристаллических элементов будет достигнута лишь в солнечный день с использованием систем поворота светочувствительных элементов. Поэтому данные панели в большей степени подойдут жителям южной полосы России, где количество солнечных дней максимально

В остальных же регионах при проектировании систем автономного электроснабжения имеет смысл обратить свое внимание на сравнительно новые панели, произведенные по микроморфной технологии, которые способны преобразовывать в электричество не только солнечный ультрафиолет, но и инфракрасное излучение. Это их достоинство может с лихвой покрыть недостаток низкого КПД

Замечу напоследок, что лично я отдал предпочтение поликристаллической панели, поскольку предназначена она для временного электроснабжения дачного домика в летний период. Отсюда следует, что планируемая нагрузка — небольшая, световой день продолжительный и солнечный. Поэтому поликристаллическая солнечная батарея в моем случае наиболее оптимальна.

Мифы и реальность

Тонкопленочные солнечные батареи могут работать в пасмурную погоду. Отчасти это правда, но правда и в том, что любые солнечные панели работают в пасмурную погоду, выдавая при этом меньшую силу тока или вольтаж, в зависимости от модели. Пленочные так же точно снижают свою производительность.
Пленочные батареи не снижают производительность при нагреве. Это откровенное вранье. Снижение производительности гораздо сильнее поли/монокристаллических аналогов. Поэтому при монтаже таких панелей следует обязательно предусмотреть возможность вентиляции их задних стенок.
Дешевле. На самом деле дороже (см. недостаток 2)
Могут принимать любую форму. Здесь правда, только вот толку, как показывает практика, от этого никакого. Панели располагаются в плоскости для достижения максимального эффекта.
Можно свернуть в трубочку и тогда свет будет поступать на них почти весь день. Действительно такое «сенсационное» изобретение приносит прирост в производительности меньше, чем использование той же площади аналогичных батарей в плоском виде.
Увеличенный срок службы. На самом деле нет. Срок службы пленочной панели – 10-12 лет, в то время как поликристаллические модели служат от 15 до 20 лет.
Можно использовать вместо стекол в окнах. При этом улицы вы видеть практически не будете, а эффективность такой полупрозрачной панели позволит вам в течении дня от одного окна зарядить один мобильный телефон. Сомнительное преимущество.
Экологичность. Т.к. в батареях применяются сплавы полупроводников из индия и кадмия, то кремния используется гораздо меньше. При этом продавцы уверяют, что кремний – это вещество по вредности между ураном и мышьяком, забывая, что 1/3 земной коры состоит из него.
Время окупаемости. Реклама пленочных батарей говорит, что они окупаются на 2-3 год эксплуатации. На самом деле нет. Срок службы пленочных солнечных батарей (10-12 лет) и их стоимость, не позволяет им окупиться вообще при нынешних ценах на электроэнергию.

Советуем изучить — Соединительные муфты для силовых кабелей

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

По типу фотоэлектрического слоя их подразделяют на:

кремниевые. К ним относятся поли — , монокристаллические и аморфные;
теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
полимерные;
органические;
с использованием арсенида галлия;
комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Типовые ошибки при выборе солнечных батарей для дома

Собирая себе солнечную электростанцию самостоятельно, чаще всего допускаются ошибки связанные с подбором оборудования, отметим основные из них:

Не правильно подобранное напряжение аккумуляторов и солнечных батарей, используемых в одной системе;
Использование ШИМ контроллера с 60 ячейковой солнечной панелью;
Не учтенный температурный коэффициент, связанный изменением напряжения, при изменении температуры;
Использование разных аккумуляторов, при последовательном подключении;
Неверно подобранное сечение перемычек между инвертором и АКБ;
Пренебрежение защитными устройствами.

После подбора оборудования ошибки дилетантов не заканчиваются, поскольку впереди монтаж. При установке солнечной электростанции своими руками ошибки чаще допускаются такие:

Неправильная пространственная установка самих солнечных батарей;
Падение тени на ячейки от деревьев и соседних построек;
Неверное подключение оборудования. Если в системе даже всего два АКБ, последовательное соединение могут перепутать с параллельным. Не говоря уже о нескольких АКБ, когда требуется сделать последовательно – параллельное соединение. Это касается и подключения солнечных батарей;
Плохой контакт в электрических соединениях. Касаемо изготовления перемычек кустарным способом, без применения специального инструмента. Применение скрутки, пайки коннекторов MC4 и другие ненадежные соединения.

Это только самые распространенные ошибки, но на практике их гораздо больше. Если вы решили собирать солнечную электростанцию самостоятельно, проконсультируетесь со специалистами, это поможет избежать ошибки, сэкономить деньги и да, консультацию у нас можно получить бесплатно.

Минимальный комплект для частного дома

Покупать лучше всего готовый комплект, чтобы не собирать все элементы отдельно и не разбираться в характеристиках каждого. В готовых наборах есть все нужные узлы, характеристика каждого подобраны так, чтобы система работала с максимальным эффектом. Изучить информацию намного проще, так как она собрана в одном месте и систематизирована.

Что касается комплектности, чаще всего в набор входит следующее:

Солнечные батареи. Основная часть, рассчитывать количество надо индивидуально в зависимости от потребления электричества. Заранее продумать расположение, от этого зависит эффективность работы.
Контроллер защищает систему, следит за уровнем заряда аккумуляторов и прекращает подачу напряжения, если они заряжены полностью. Ставится как можно ближе к панелям.
Инвертор преобразует постоянный ток в переменный, который нужен для работы бытовых приборов. Подбирать его нужно по мощности и помнить, что номинальный и пиковый показатели различаются. Не надо покупать слишком производительный вариант, если нагрузки основную часть времени небольшие.
Аккумуляторные батареи. Накапливают энергию, чтобы отдавать ее в периоды, когда солнечные батареи ее не вырабатывают или вырабатывают в недостаточном объеме. Используется несколько аккумуляторов, соединенных перемычками в единый блок.
Кабель для соединения всех элементов сети, перемычки, плавкие предохранители, автоматы защиты и другие мелочи. Опять же, при покупке комплекта все необходимое уже будет в наборе и не придется разбираться, что надо приобрести дополнительно.

Готовый комплект – удобное решение.

Состав комплекта может меняться в зависимости от мощности, типа используемых солнечных батарей и особенностей монтажа. Многие продавцы добавляют стеллаж для установки аккумуляторных батарей и пластиковый бокс на несколько модулей.

При выборе учитывайте не только показатели оборудования, но и производителя. Лучше всего почитать отзывы на специализированных ресурсах или тематических формах. Мнение тех, кто пользуется системой, позволит понять, соответствуют ли указанные данные фактическим и нет ли проблем при эксплуатации выбранного комплекта.

Материалы для изготовления тонкопленочных источников.

Тонкопленочные солнечные батареи могут быть выполнены из следующих материалов:

аморфный кремний,
сульфид кадмия,
индий,
галлий,
кристаллический кремний.

Производных данных материалов очень много и все они используются в производстве батарей. Из-за большого объема сульфидов и оксидов изучение их способностей в области солнечной энергетики затруднено, но работы ведутся во всех направлениях.

Тонкоплёночные батареи уникальны тем, что имеют необычную в данной области особенность – вырабатывать электрическую энергию при отсутствии прямых солнечных лучей. Это означает, что в пасмурный или короткий зимний день, солнечные батареи на подобной основе могут вырабатывать до 15% энергии сверх положенной нормы. Это не только позволяет таким батареям обойти стандартные солнечные элементы, а полностью обогнать их в своем развитии. К тому же тонкоплёночные солнечные батареи открывают дорогу подобным модулям в уникальных туманных районах нашей планеты и в местах, где пасмурная погода составляет основной процент всех метеоусловий. К тому же тонкоплёночные солнечные элементы могут найти свое применение в местах с повышенной запыленностью и увеличенным наличием микрочастиц в воздухе. Рекомендуем: Стоимость отопления частного дома за м2 под ключ разным топливом и работой

Устройство и принцип работы

Гибкие солнечные батареи функционируют благодаря такому явлению, как фотовольтаика. Здесь нужно понимать, что свет действует не только как волна, он также представляет собой поток частиц, именуемых фотонами. Непосредственно процесс получения электричества в результате трансформации энергии фотонов называется фотовольтаикой.

Примитивные прототипы солнечных модулей в современном понимании были разработаны еще в середине прошлого века, с тех пор они претерпели существенные внешние и функциональные изменения. Но в любом случае фотоэлектрический эффект является заслугой полупроводников. Ими называют особый сегмент материалов, отличающихся строением атома. Вариации n-типа обладают лишними электронами, в то время как полупроводники р-типа характеризуются нехваткой электронов в атомах. Фотоэлемент образуется в результате комбинирования двух типов исходных веществ, в тандеме эти материалы становятся базой двухслойного изделия.

Солнечные модули образуются из отдельных фотоэлементов, изначально конструкции имели жесткую форму с укрепленной металлической рамой. Со временем изделия стали облегчать, что и привело к разработке гибких солнечных батарей – они мягче и надежнее прототипов.

Панели функционируют по следующему принципу:

N-слой принимает солнечные лучи, контактирующие с поверхностью фотоэлемента.
В результате взаимодействия фотонов с атомами полупроводника у последних «выбиваются» избыточные электроны.
Частицы, получившие свободу, перемещаются к р-слою, присоединяются к атомам с недостатком электронов.
В итоге взаимодействия нижний слой становится анодом, а верхний катодом.
Продуцируется постоянный ток, он приспособлен для зарядки аккумулятора.

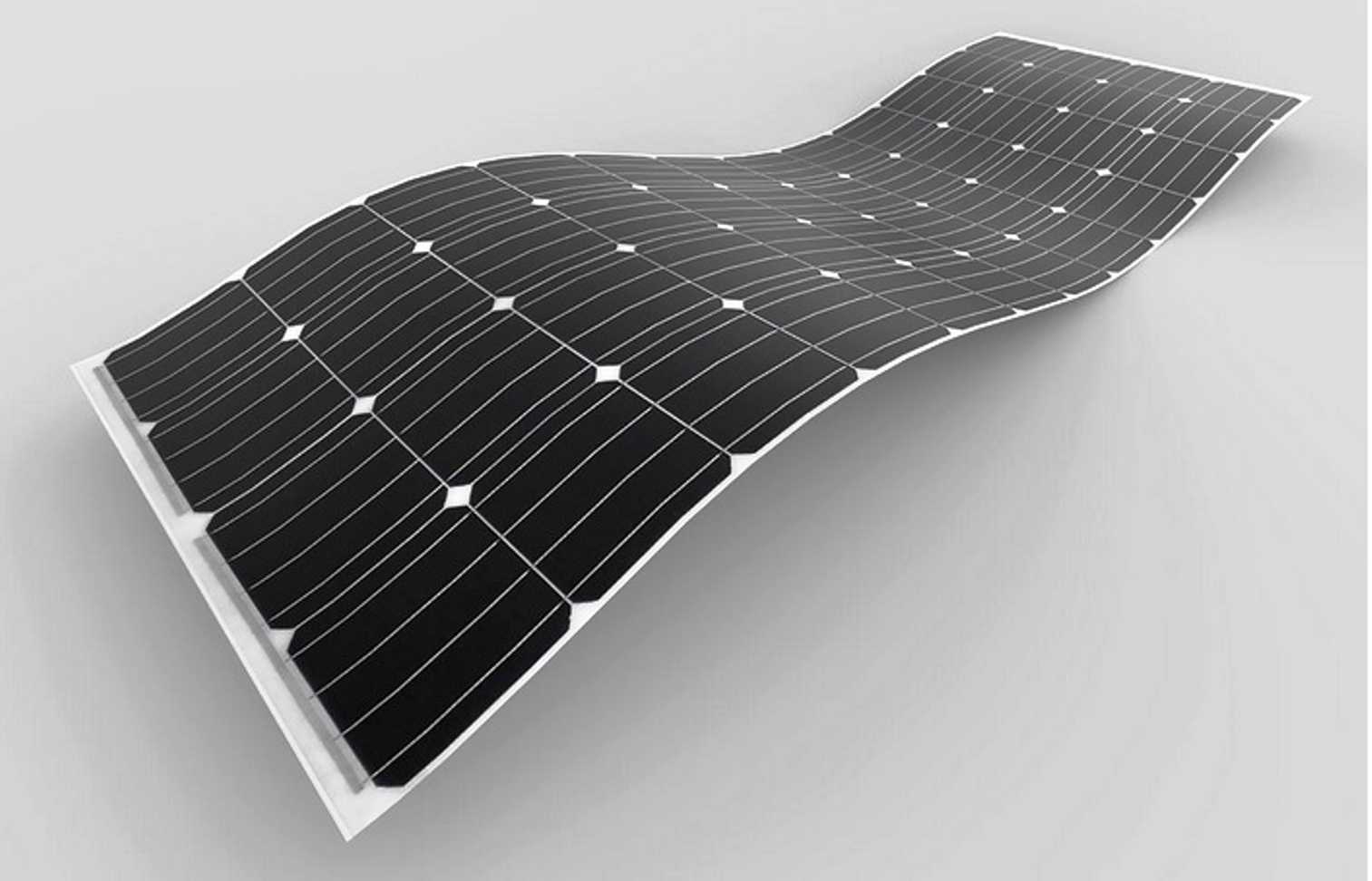

Как выглядят гибкие солнечные панели

Полупроводники – это дорогие материалы, чаще всего для гибких солнечных модулей применяют селен, кремний. Постоянный ток преобразуется в переменный, который могут потреблять привычные электроприборы. Чтобы изделия получались легкими и тонкими, пленочные вариации оснащают полимерным напылением в тандеме с алюминиевыми проводниками.

Напряжение

Как правило, панели выпускаются с выходным напряжением 12 В. Но для заряда аккумуляторов необходимо иметь в системе напряжение выше, чем из рабочее, да и преобразование из постоянного в переменное выгоднее по КПД производить с более высоких значений.

Какое выходное напряжение на Ваших солнечных панелях?

12 В / 24 В36 В / 48 В

Поэтому принята стандартная практика использовать напряжения:

12 В для систем с потреблением на более 1 кВт.
24 В или 36 В – при потреблении до 5 кВт.
48 В – при мощности свыше 5 кВт.

Для получения таких напряжений используют последовательное включение панелей (наборов панелей).

Материалы для изготовления тонкопленочных источников.

Тонкопленочные солнечные батареи могут быть выполнены из следующих материалов:

аморфный кремний,
сульфид кадмия,
индий,
галлий,
кристаллический кремний.

Тонкоплёночные батареи уникальны тем, что имеют необычную в данной области особенность – вырабатывать электрическую энергию при отсутствии прямых солнечных лучей. Это означает, что в пасмурный или короткий зимний день, солнечные батареи на подобной основе могут вырабатывать до 15% энергии сверх положенной нормы. Это не только позволяет таким батареям обойти стандартные солнечные элементы, а полностью обогнать их в своем развитии. К тому же тонкоплёночные солнечные батареи открывают дорогу подобным модулям в уникальных туманных районах нашей планеты и в местах, где пасмурная погода составляет основной процент всех метеоусловий. К тому же тонкоплёночные солнечные элементы могут найти свое применение в местах с повышенной запыленностью и увеличенным наличием микрочастиц в воздухе. Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

Стоимость комплекта, обзор технических характеристик

Комплект для солнечной батареи

Цена устройства формируется с учетом комплектующих:

модуль;
аккумуляторная батарея;
контроллер;
инвертор;
кабель;
клеммы;
стеллаж.

Цена солнечных батарей разная. В зависимости от комплектующих стоимость меняется в пределах диапазона: от 300 тыс. руб. до 2 млн руб. Малогабаритные изделия для локального применения можно приобрести и за 10 тыс. руб., однако их допустимо применять для простейших нужд (в качестве элемента питания и др.)

При выборе устройства обращают внимание на параметры:

энергоэффективность;
габариты панелей (могут составить несколько метров по одной стороне);
мощность;
температурный коэффициент (оказывает влияние на мощность и другие электрические параметры).

Несмотря на высокую стоимость, солнечные батареи приобретают достаточно часто. Это обусловлено сравнительно быстрой их окупаемостью. Срок возврата затраченных средств зависит от количества потребителей. Для сравнения, панели, обслуживающие дом, где проживает семья из 4 человек, окупятся уже через 4 года (средний показатель).

Для удовлетворения простых нужд может быть достаточно панелей «Хевел» сетевой солнечной электростанции мощностью не выше 5 кВт. Их допустимо устанавливать на крыше частного дома, объектах малого и среднего бизнеса (кафе, небольшие магазины, павильоны, гостевые дома). Такой способ позволяет снизить затраты на электроэнергию от основного источника.

Однако самостоятельно сложно понять, какой комплект следует приобрести. Не всегда просто рассчитать и достаточную мощность солнечных батарей. Если выбор пал на панели «Хевел», консультант поможет подобрать модель. От компании приходит специалист, ориентируется на месте: делает замеры, расчеты. Дома останется выполнить пусконаладочные работы. Производитель «Хевел» предоставляет гарантию (до 25 лет) на все комплектующие, а также модули.

Принцип работы солнечной батареи

Любая солнечная батарея представляет собой фотоэлектрический преобразователь, использующий для получения электрической энергии световую. Практическую ценность в настоящее время имеет фотоэлектрический эффект в полупроводниковых материалах.

За счет появления свободных носителей, энергии которых недостаточно для преодоления запрещенной зоны образуется разница потенциалов (напряжение) между электродами элемента. При подключении внешних цепей между ними возникает электрический ток.

Схема работы солнечных батарей

Фотоэлементы на базе различных полупроводников преобразуют в электрическую энергию различные части солнечного спектра Так, кристаллические кремниевые модули захватывают до 80% излучения со смещением в красную сторону, пленочные элементы на основе аморфного кремния могут работать и в инфракрасном диапазоне, диоксид титана поглощает фиолетовые и ультрафиолетовые лучи.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Теоретически в часть поглощенного солнечного излучения может быть преобразована в электрическую энергию, однако на практике пока удалось добиться КПД преобразования порядка 15-25% для элементов серийного производства.

В некоторых лабораторных образцах исследователи вплотную подошли к 50%-й отметке. При получении таких же результатов в промышленном производстве стоимость генерации может снизиться более чем вдвое, по сравнению с современным уровнем.

Сколько стоит солнечная батарея

Продажа солнечных батарей – дело выгодное и перспективное. Объем продаж увеличивается ежегодно. На первом месте по продажам – китайские производители, продукция которым отличается низкой стоимостью. Такая ситуация привела к банкротству крупных немецких брендов, стоят которые вдвое дороже китайских солнечных батарей.

Стоимость солнечных батарей зависит от производителя и мощности, и имеет огромный разброс – от 1800 грн. до 9000 грн. (для Украины), от 5 тыс. рублей до 30 тысяч (для России). Стоимость этих батарей SunCharger SC- 9/14 и SunCharger SC-34/18 тоже высокая (надо же платить за отличные характеристики). Она составляет соответственно 6100 и 20700 рублей. Но, в сравнении с гибкой батареей фирмы AcmePower 32 Вт, цена за которую равна 27 тысяч рублей, эта батарея гораздо дешевле.

Солнечная батарея SunCharger SC- 9/14

Солнечная батарея SunCharger SC-34/18

Критерии выбора

Определяющим фактором служат климатические условия: длина солнечных дней, их количество. Жителям регионов с малой освещенностью подойдут панели из микроморфного кремния – они не нуждаются в точном ориентировании, по суммарной годовой мощности опережают прочие тонкопленочные вариации. В северных районах востребовано текстурированное стекло.

Критерием выбора гибких солнечных панелей является длина солнечных дней

Важно, чтобы мощность модуля соответствовала потребностям используемых электроприборов. Необходимо найти не только оптимальный участок для размещения изделий, но и резервную площадку, позволяющую впоследствии нарастить мощность

Качество и длительность эксплуатации, а также стоимость продукции зависят от базового материала, номинальной производительности, типа конструкции и параметров фотоэлемента. На профильном рынке востребованы как иностранные, так и заслужившие доверие отечественные бренды – последние оптимально приспособлены к климатическим условиям региона.

Заслуживают внимания гибридные панели, генерирующие электрическую и тепловую энергию.
