Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

Мануал плиты

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию. Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В. Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

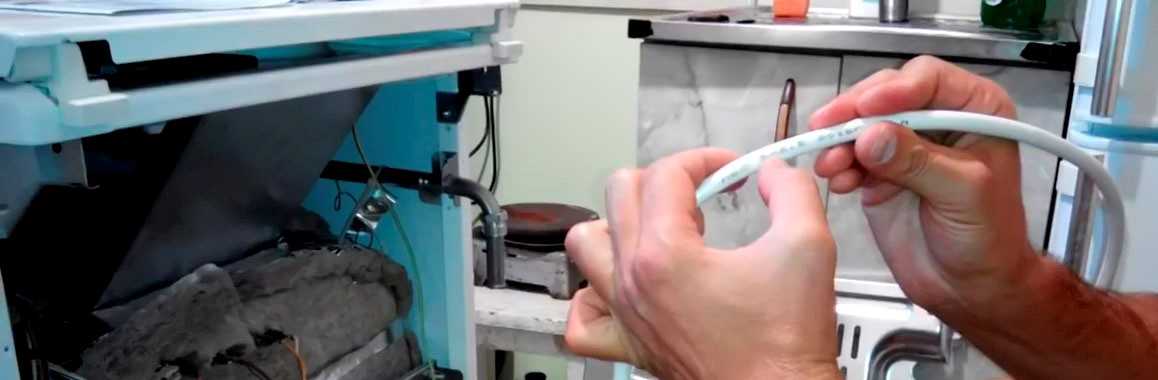

Провод
Сетевой кабель 4 кВт

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

Угловая электрическая вилка

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

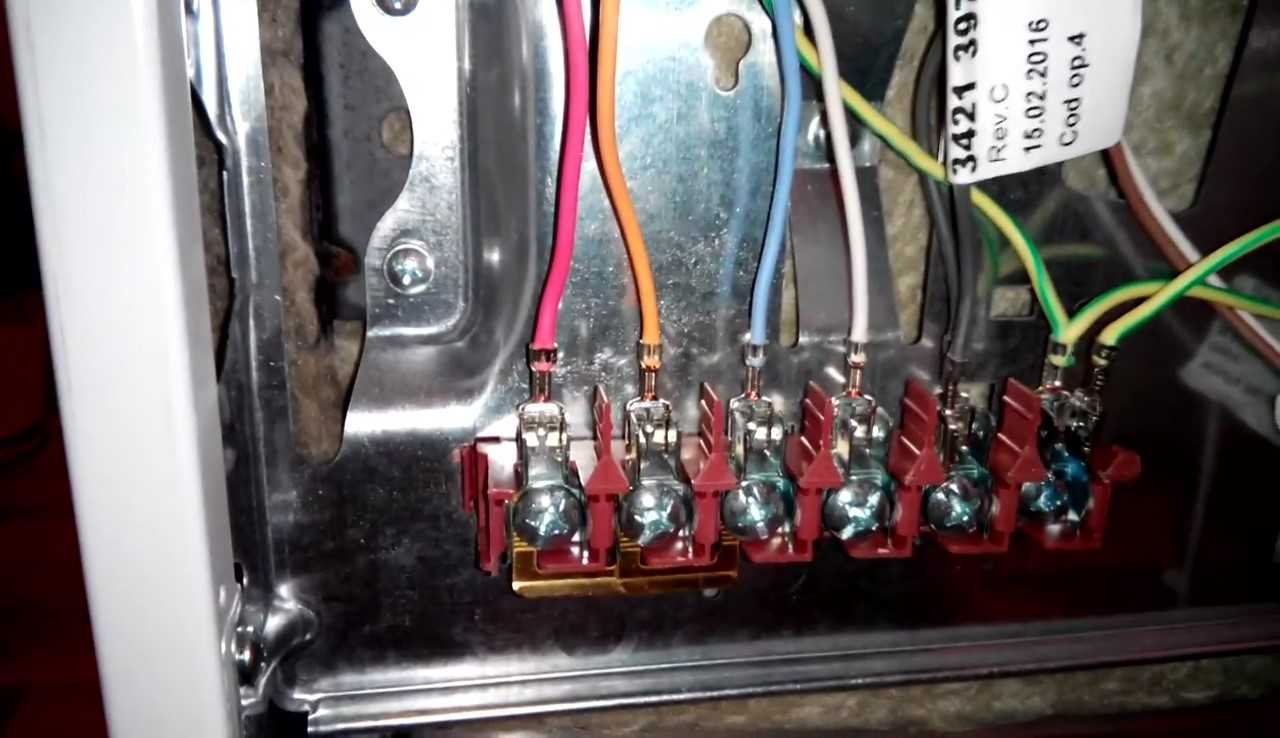

Клеммная колодка

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

Шильдик

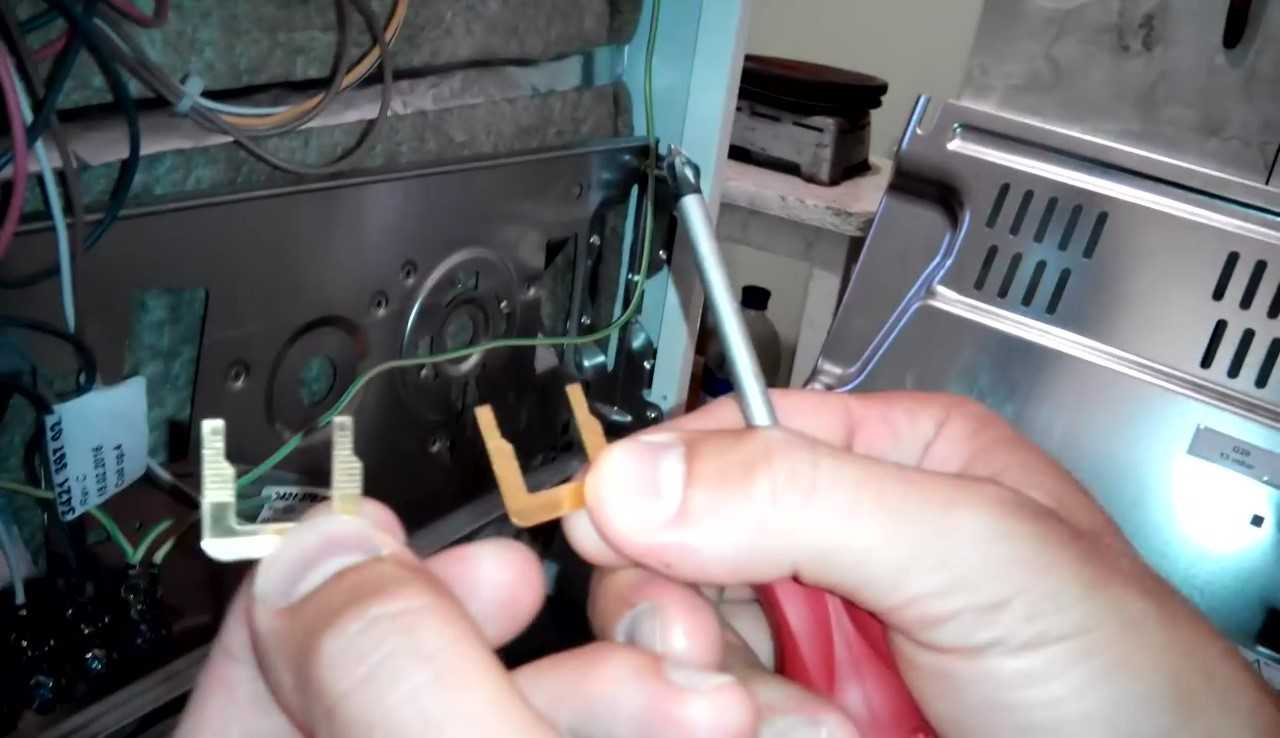

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке. Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта. И после размещения перемычки винт закручивается до упора.

Монтажные перемычки
Инсталляция перемычек

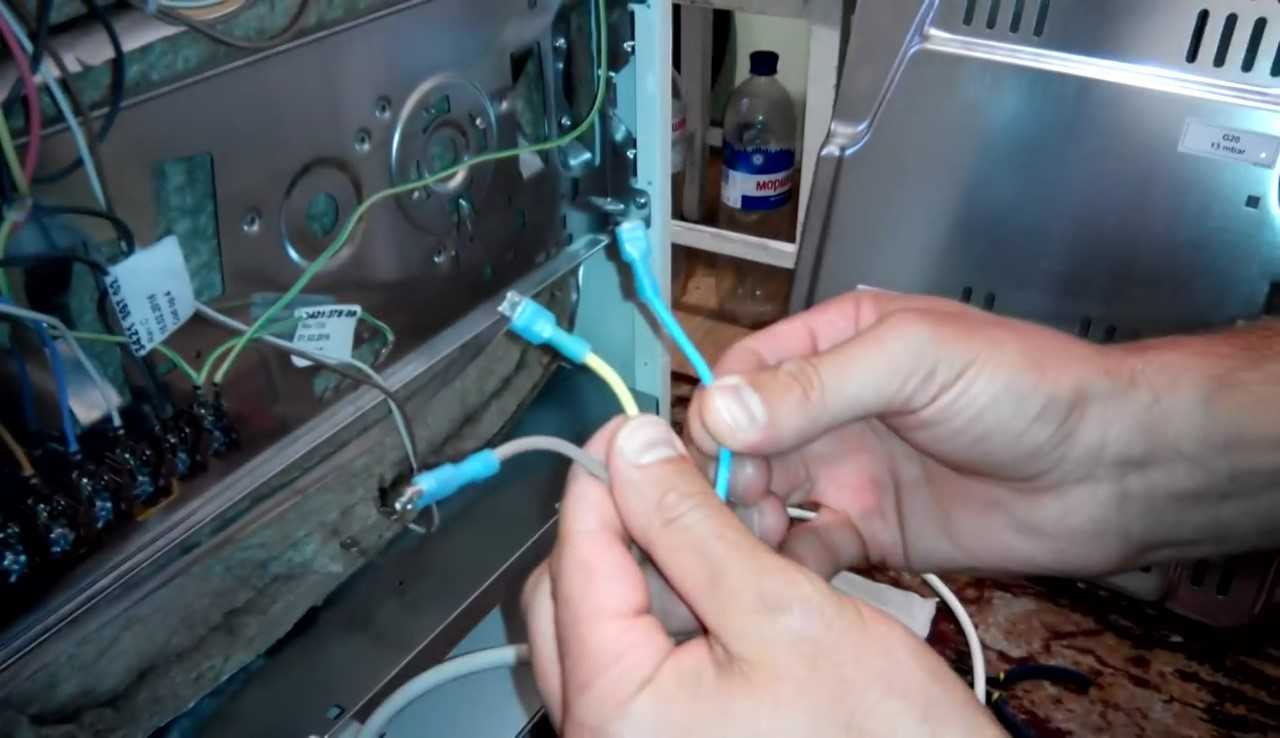

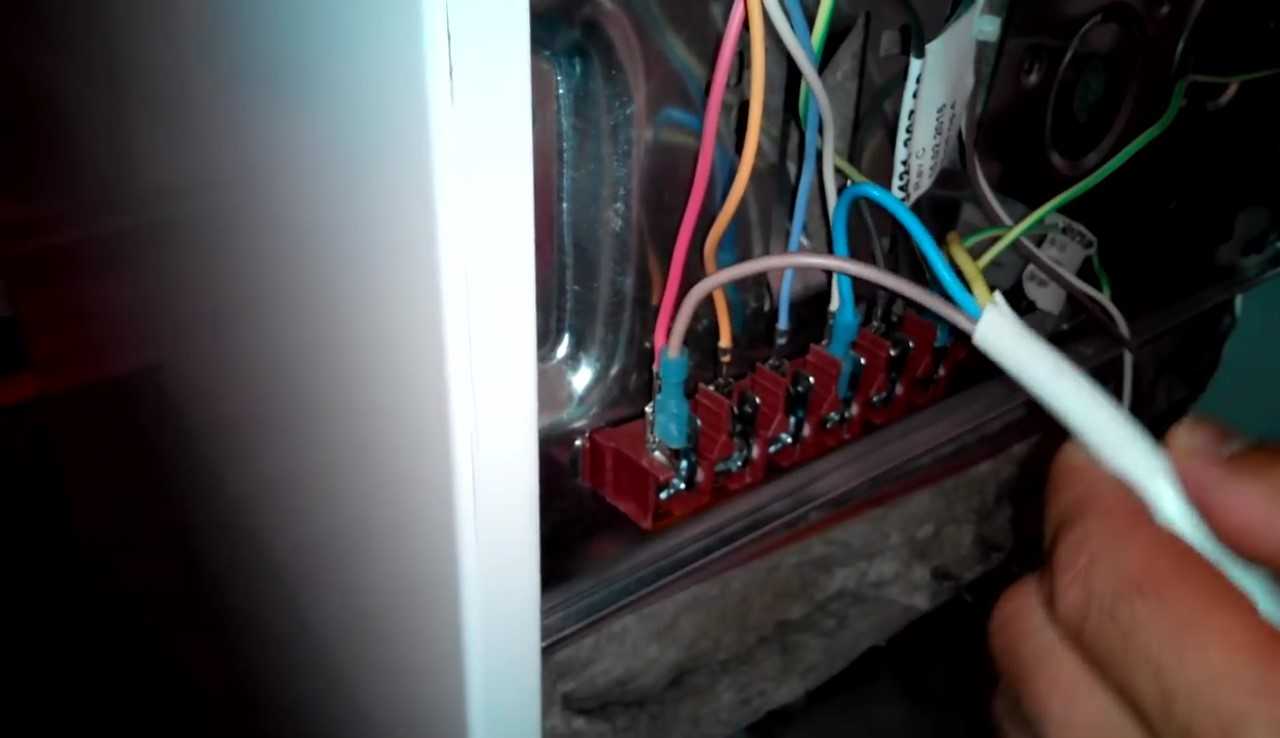

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

Разъемы

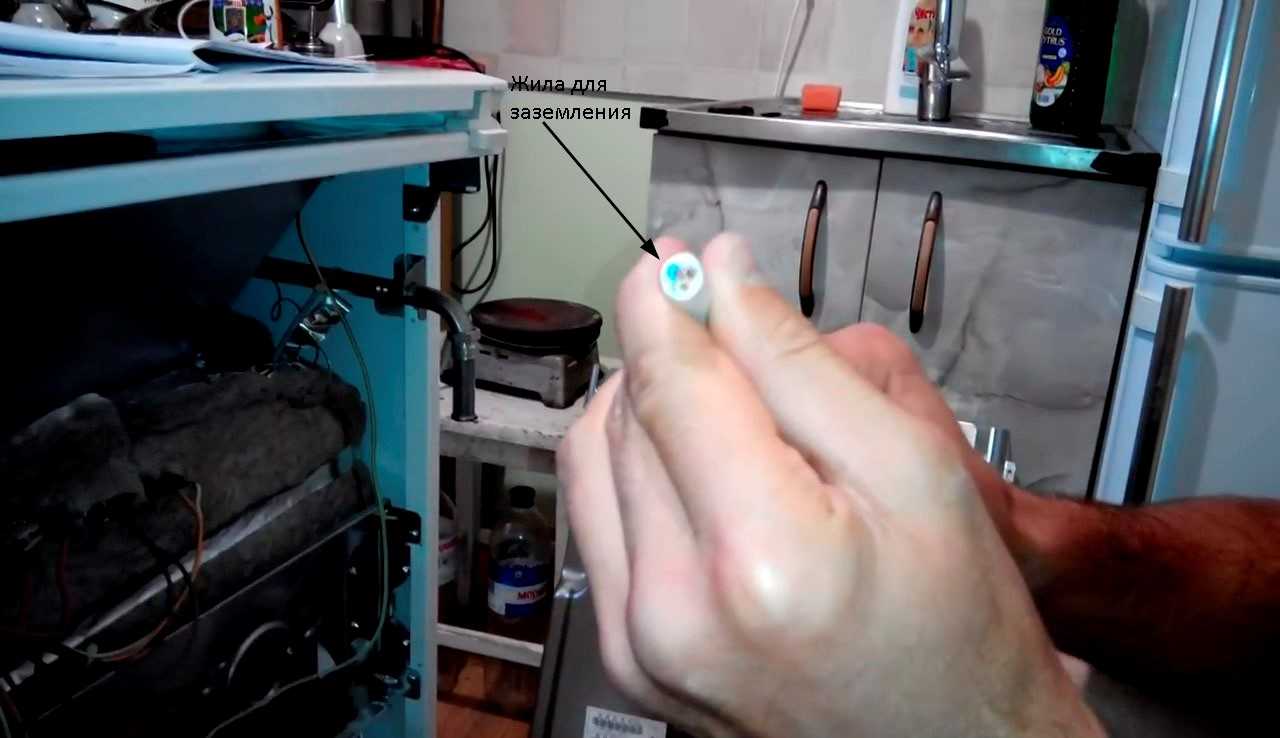

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

Присоединение сетевого шнура

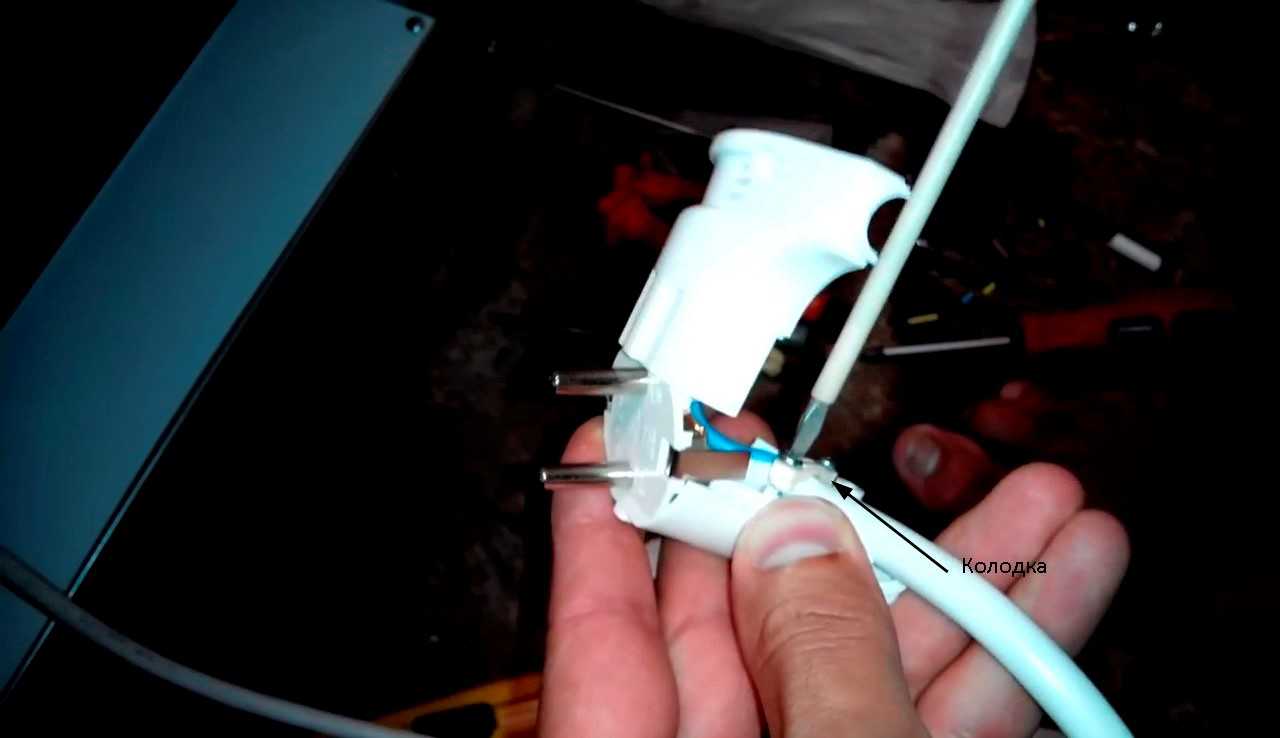

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

Колодка

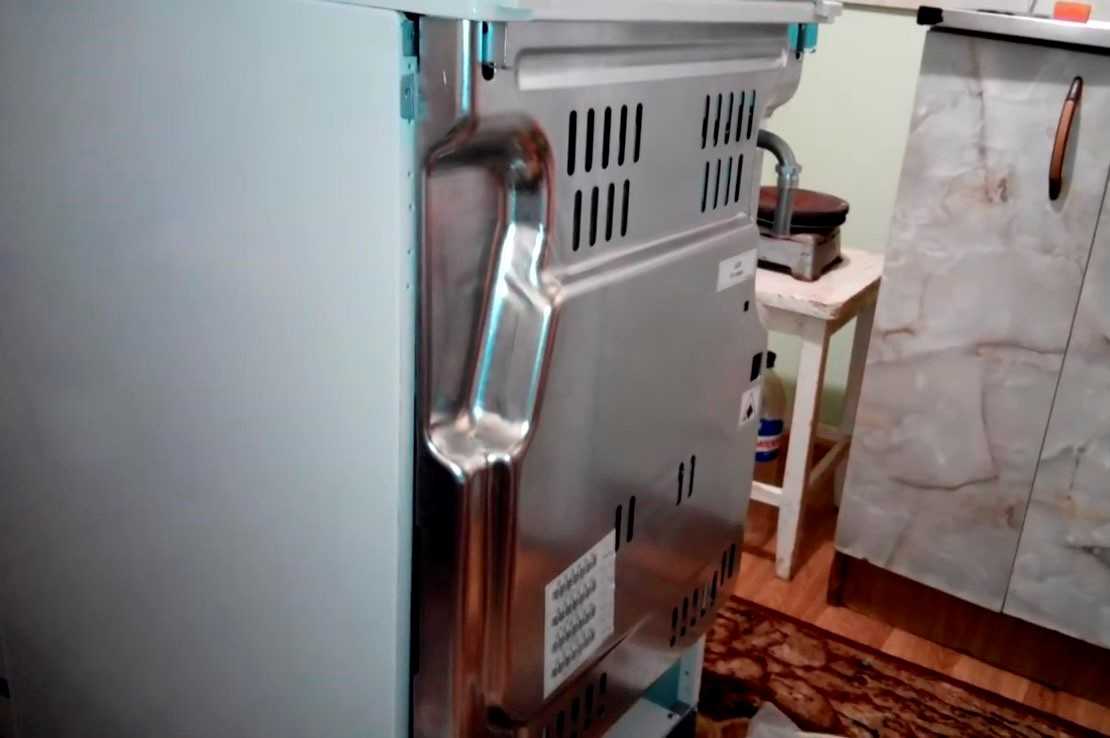

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

Плита с надетой задней крышкой

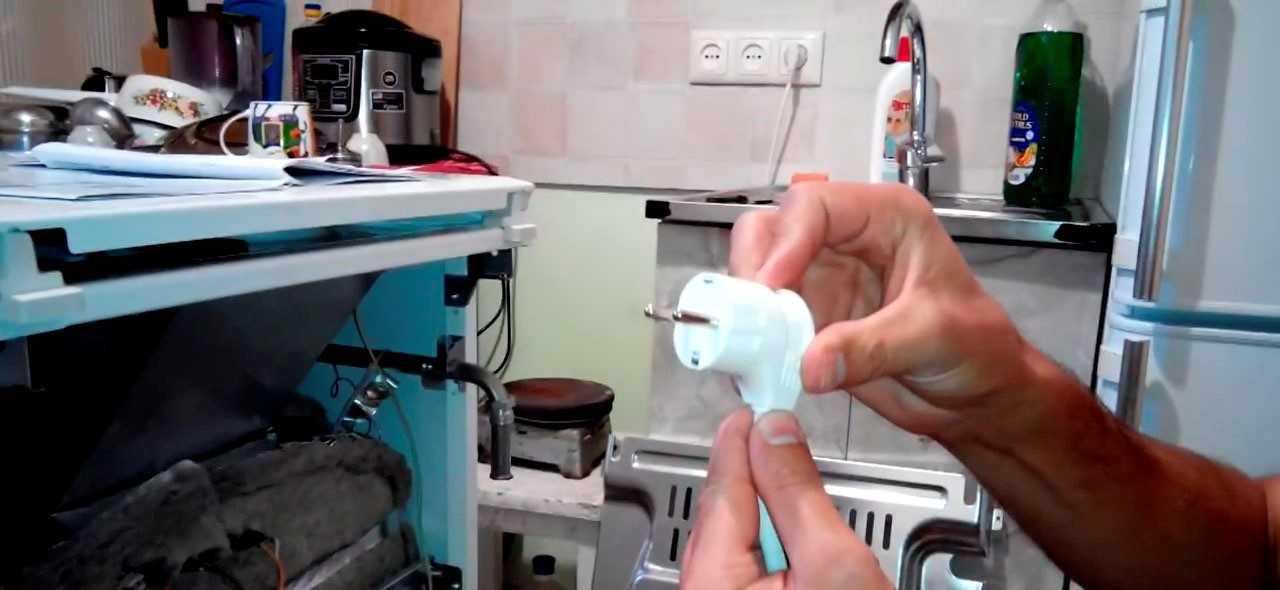

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

Монтаж вилки

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Как правильно сделать заземление

Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Требования к подключаемой электропроводке

Современные приборы обычно продаются без кабеля для подключения электроплиты. Причина уважительна: безопасность требует, чтобы подключение таких устройств осуществлялось с использованием высококачественного терминального блока. В этом варианте соединения можно увеличить длину шнура питания, а вместо станка для более мощных моделей можно установить плавкие звенья.

Для подключения необходимо использовать сечение кабеля 4 мм², если длина не превышает 12 м. В случае использования более длинных проводов минимальное значение поперечного сечения увеличивается до 6 мм². При этом необходимо произвести установку отдельной розетки специально для плиты.

Подключение через розетку допустимо. Надо только чтобы прибор был рассчитан на сеть. Электрические плиты потребляют много энергии, поэтому подключать их в простые бытовые запрещено.

Таким образом, требования к подключению плиты включают следующие положения:

Для подключения используется трёхжильный кабель из меди диаметром от 4 до 2 мм² в зависимости от шнура.
В электрическом щитке устанавливается автомат для плиты.
Установка УЗО важна.

Инструкция по подключению

Подключение через розетку

Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.

Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.

Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:

Начало рабочего процесса – обязательное обесточивание распределительного щитка.
Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
Далее следует последовательное подключение УЗО сразу за автоматическим предохранителем и его закрепление.
После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.

Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам

Подключение на клеммы

Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.

Подсоединение на клеммы аналогично операции с применением розетки:

Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.

Клеммная колодка, к которой надо подключать электрический шнур

Требования к электропроводке

Квартирный щитокВводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Как подключить электрическую плиту — схема и способы

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, этот факт повышает надежность. Но при таком способе отключать электропитание можно только автоматом. Поэтому не такой уж он удобный.

Зачастую используют подключение при помощи розетки и вилки. Это более удобно и привычно. Поскольку оборудование мощное, используют специальные, а не бытовые устройства, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Еще очень важный момент — при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Однофазное подключение электроплиты

Наиболее распространенный вариант. Чаще всего можно встретить в квартирах многоэтажных домов. Выше изображена схема подключения блока при однофазном подсоединении.

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы приобрели современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила подключается на клемму под номером 1, 2 либо 3.Она может иметь цвета: серый, коричневый, черный.

Нулевая жила обычно синего цвета, подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме изображен желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. При некачественном соединении клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке нужно подавать на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Такой вид подключения электрической плиты встречается гораздо реже. В двухфазном подключении например, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предшествующим способам.

Трехфазное подключение

С трехфазным питанием в основном сталкиваются владельцы частных домов. Провод питания в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3. Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Розетка для варочной панели и духового шкафа — установка и подключение Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы так будет обеспечен максимально надежный контакт. Спрашивайте, я на связи!

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку. Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям

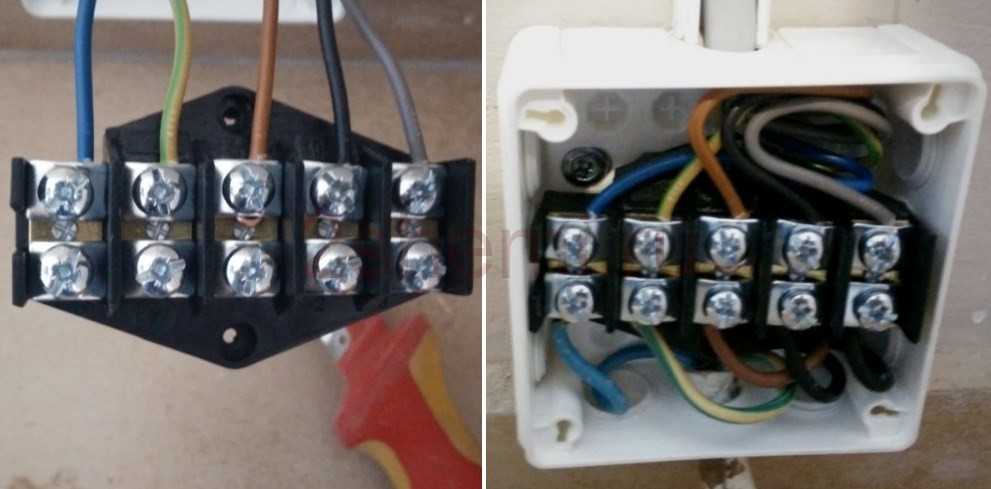

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

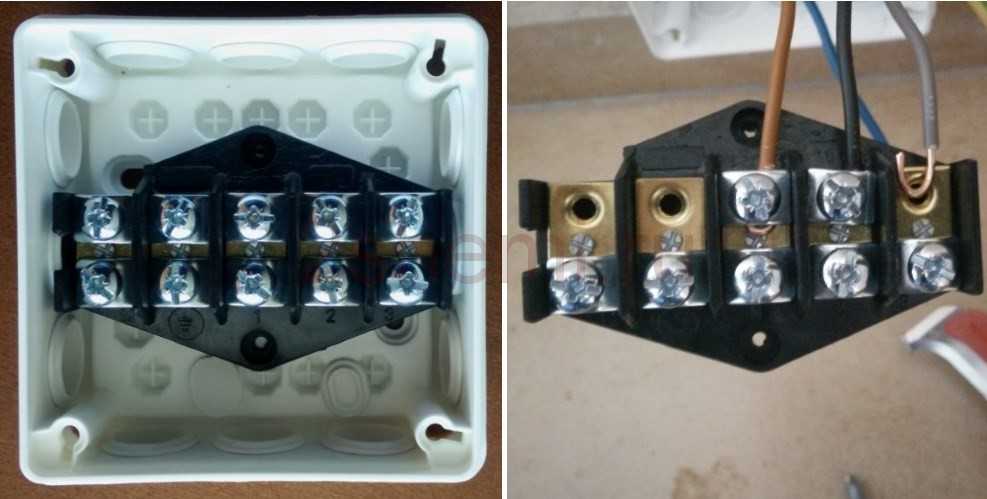

Для трехфазного подключения лучше использовать коробку Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм² в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

голоса

Рейтинг статьи

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку. Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление

Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.
