Реле стартера ваз 2110: где находится реле стартера, неисправности, диагностика и ремонт

При повороте ключа стартер не крутит

Проверить наличие или отсутствие напряжения на клемме управления. Для этого следует измерить мультиметром напряжение на клемме управления. Повернуть ключ на старт. Если напряжение не появилось то неисправно реле стартера.

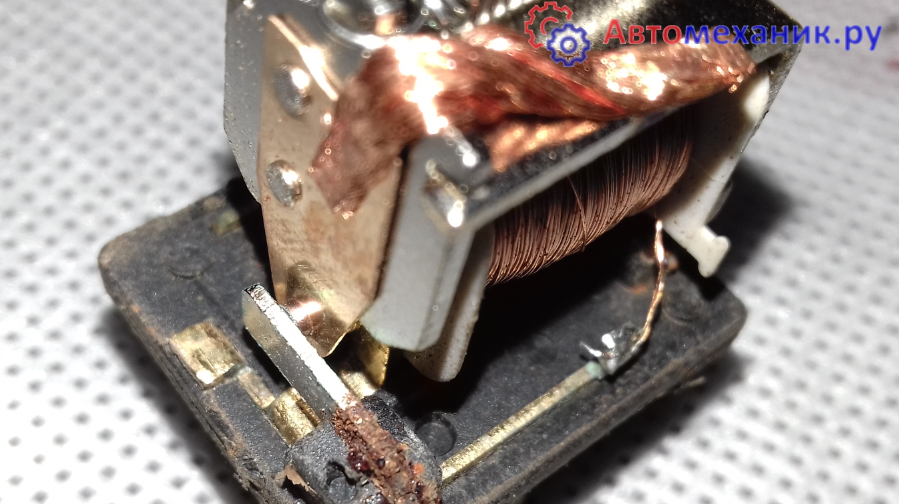

Реле стартера представляет собой электромагнитную катушку на которую приходит напряжение от замка зажигания. Как только напряжение на катушку поступило. Она притягивает пластинку с контактом. Который соединяется с другим контактом. В результате чего напряжение передается на клемму управления втягивающего реле. Применяется реле стартера для того чтобы сила тока возникающая при включении втягивающего реле не смогло сжечь контакты замка зажигания.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

№2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
№3 – предохранительная вставка бензонасоса, расположенного в баке;
№4 – элемент отвечает за питание цепи контроллера автомобиля;
№9 – предохранитель правого вентилятора радиатора;
№10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

К1/2 – штатные противотуманки (при наличии);
К3 – включение системы подогрева сидений;
К4 – защита клаксона;
К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

К1 – дополнительное реле;
К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
К7 – питание цепи топливного насоса;
К8 – главное реле автомобиля.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

ключи TORX T40, Т30;
обычный ключ на 10 и 13 мм;
отвертка с плоским и тонким жалом;
запасные предохранители;
щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

Отключить клеммы с аккумулятора и снять его с машины.
За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
Выкрутить один болт с корпуса контроллера.
Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
Вынуть площадку батареи.
Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
Отключить разъемы блока и демонтировать его с автомобиля.
После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

Отстегнуть четыре защелки по углам.
Демонтировать два фиксатора красного цвета.
Снять заглушку проводки.
Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам. Знаете ли Вы как расположены предохранители в вашем авто?

Знаете ли Вы как расположены предохранители в вашем авто?

Опрос

Да
Нет
Теоретически

Загрузка …

Где расположено реле

Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины. Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле. Чтобы не перепутать, проследите направление провода от стартера на реле.

Предохранителя на запуск нет. Его запуск контролируется реле. В главном блоке не предусмотрена возможность установки предохранителя на стартер или реле. Также нет необходимости подключения такого предохранителя и в блоке нового образца марки “Авар” модели 402 и 404.

Когда возникают проблемы в работе стартера, первым делом нужно проверить реле, и заменить его.

Реле замыкает цепь якорных обмоток, а также статора. На крышке реле есть контактные болты, куда подсоединяются плюсовой провод и провод, идущий от реле на статор. При запуске возникает магнитное поле и втягивается якорь. Когда контактная пластина замыкает болты между собой, шток воздействует на рычаг привода.

Распространенные причины выхода из строя реле стартера

Самая популярная причина — это обрыв обмотки (обгорание). Сигнал пропадает, когда обмотка частично разрушается, или обрываются провода, выходящие из нее. Такое часто происходит по причине резких скачков напряжения.

Также причиной может быть аккумулятор, который необходимо проверить. Если ни одна причина не подтвердилась, остается проверить плату замка зажигания.

Как проверить реле

Проверку реле стоит начинать с якоря, он должен свободно перемещаться. Затем, используя омметр, нужно проверить, замыкается ли пластина с контактными болтами.

Дальше прозваниваем контакты на фишке, которая одевается на реле. Один из красных проводов подает напряжение, а противоположный выводит его на стартер.

Если контакты в порядке, проверяем колодку одноконтактного соединения, через которую напряжение идет с фишки на стартер.

Последней проверяется обмотка на тяговом реле. Если есть обрыв контактов, проблему необходимо устранить.

Для выполнения быстрой проверки работоспособности, нужно снять реле и к выводу 50 (на корпусе видно где он находится) подключить плюсовую клемму аккумулятора. Сразу после включения через окно крышки должна появиться шестерня, при этом вы должны услышать характерный щелчок.

У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.

Возможные неисправности

Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:

окисление проводов и элементов соединения;
разрывы цепей питания;
проблемы с креплением;
проблемы срабатывания.

Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.

Средняя стоимость нового реле стартера для ВАЗ 2110 колеблется в пределах от 600 до 850 рублей.

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
Теперь вынимаем блок предохранителей из крышки и переворачиваем его
Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме R7 и заменяем его на новый.
Собираем все в обратном порядке.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

Реле электромотора вентилятора;
Реле зажигания;
Реле электромотора насоса подачи топлива;
Предохранитель ЭБУ мотора и модуля зажигания;
Предохранитель электронных элементов системы подачи топлива;
Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

Б — белый;
Ч — черный;
Ж — желтый;
О — оранжевый;
Г — голубой;
Р — розовый;
З — зеленый;
С — серый;
К — коричневый;
П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Основные причины

На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.

Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.

плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты,
износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле,
неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя,
резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя,
нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.

Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.

Проблемы с ГРМ

За работу двигателя в машине отвечает ГРМ. Иногда вместо ремня устанавливают металлическую цепь. И то и другое отвечает за вращение коленчатого вала и распределительного вала.

При эксплуатации автомобиля каждая деталь со временем изнашивается. Ремень ГРМ — не исключение. Под постоянной нагрузкой он стирается и может разорваться. Такое нарушение приведет к повреждению клапанов двигателя, а в дальнейшем к его поломке. И тут возникает проблема: стартер крутит, машина не заводится. Что же делать? Полный ремонт ГРМ или замена ремня с клапанами может обойтись довольно дорого. Поэтому, чтобы такой проблемы не произошло, ремень желательно менять каждые 2 года (это примерно 60 000 км пробега).

Тянуть с заменой не стоит, если не хотите навредить своему любимому авто. Замену ремня предоставьте профессионалам, чтобы не растянуть.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Проблемы с ГРМ

При эксплуатации автомобиля каждая деталь со временем изнашивается. Ремень ГРМ – не исключение. Под постоянной нагрузкой он стирается и может разорваться. Такое нарушение приведет к повреждению клапанов двигателя, а в дальнейшем к его поломке. И тут возникает проблема: стартер крутит, машина не заводится. Что же делать? Полный ремонт ГРМ или замена ремня с клапанами может обойтись довольно дорого. Поэтому, чтобы такой проблемы не произошло, ремень желательно менять каждые 2 года (это примерно 60 000 км пробега).

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

Мини — с посадочным размером 16 мм.
Стандарт — 19 мм.
Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

Максимально возможная защита электроблоков и цепи проводки.
Полная безопасность использования.
Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе: Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Статья в тему: Замена датчика холостого хода на ВАЗ 2109 (инжектор, карбюратор)

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает,
теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент,
возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его,
если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи,
отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой,
когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Электросхема стартера

Чтобы разобраться с электрической частью стартера, ознакомимся сначала с его схемой попробуем разобраться как она работает, из каких элементов состоит, какую задачу выполняют отдельные элементы схемы.

Водитель вставляет ключ в замок зажигания (6) и поворотом ключа запускает процесс. Электроток от аккумулятора (2) направляется на генератор (3) и на втягивающее реле, смонтированное на пускателе(1). Запущенный генератор начинает вырабатывать электричество и направляет его на шины монтажного блока (4), откуда ток поступает на вспомогательное реле стартера и замок зажигания. Реле замыкает цепь и направляет ток на катушку втягивающего реле, которое в свою очередь бендиксом заставляет вращаться стартер. А тот запускает двигатель.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Проблема со стартером и выключателем зажигания

Аккумулятор может быть заряжен, а высоковольтные провода в порядке, но вы все равно не сможете запустить двигатель. Тогда причину неисправности стоит искать уже у выключателя зажигания или стартера.

Чтобы проверить исправность выключателя зажигания, необходимо ключ вставить в замок зажигания и провернуть его на второе положение. Если на приборной панели красные лампочки не загорелись, то, возможно, выключатель зажигания в неисправном состоянии. Можно проверить и другим способом. В момент попытки запуска двигателя включите фары, если они начнут тускнеть, значит, зажигание в рабочем состоянии. Неисправность выключателя зажигания устраняется в большинстве случаев заменой коммутатора.

Коррозия и грязь повреждают не только провода на аккумуляторной батарее, но и стартер. Чтобы проверить работоспособность стартера, вам понадобятся тестер и помощник. Электрический тестер подключается к проводу, по которому питается стартер машины. В этот момент помощник должен пробовать запустить двигатель. Если тестер покажет, что на проводе имеется электрический ток, но стартер не прокручивается, то решить эту проблему можно заменой стартера

Внимание! Не стоит забывать о мерах предосторожностях, не касаться оголенными руками проводов и других частей двигателя. Лучше всего проводить эту процедуру в диэлектрических перчатках

Бывают случаи, когда стартер крутит, машина не заводится. Что делать в этой ситуации? Чтобы ответить на сложный и банальный вопрос, почему машина не заводится, нужно проверить другие компоненты автомобиля. Отсутствие искры – это еще один вариант, почему двигатель отказывается запускаться. Проверка свечей должна волновать вас в последнюю очередь, для начала необходимо разобраться с катушкой зажигания.

Основные причины выхода предохранителей из строя

Распространенные причины срабатывания плавких вставок:

нарушение контакта при движении по неровным дорогам вызывает скачки тока в цепи, что приводит к сгоранию перемычки;
использование низкокачественных предохранителей, которые выпадают из посадочных гнезд и отключают часть потребителей от бортовой сети;
подключение оборудования с чрезмерной мощностью;
короткие замыкания, возникшие из-за неисправностей потребителей или проводки;
установка плавкой вставки с пониженным номиналом, не рассчитанным на номинальную нагрузку.

На ряде автомобилей предусмотрена защита электрических цепей блоками управления. При повышении силы тока в память контроллера заносится ошибка, включить прибор невозможно, но плавкий предохранитель будет исправен. Например, на машинах концерна VAG предусмотрена двойная защита насоса подачи омывающей жидкости. При коротком замыкании сгорит плавкая вставка, но при попытке включить помпу с замерзшей водой в бачке в память контроллера запишется ошибка. Восстановить работоспособность оборудования можно путем отключения аккумулятора на 10-15 минут.
