Проводка под стяжкой - тонкости монтажа электропроводки в полу

Преимущества монтажа

Схема прокладки скрытой проводки.

В списке преимуществ данного решения имеется повышенная безопасность помещения, которая может быть получена. Связано это с тем, что алмазное бурение под проводку не содержит в планах установку соединительных коробок в стенах. Следовательно, риск случайного их повреждения тоже будет сводиться к минимуму. Помимо того, использование дорогого алмазного оборудования способно значительно упростить полностью весь процесс монтажа. Соответственно, данная операция не будет занимать большое количество времени.

Особенностей у подобного метода также имеется достаточно большое количество. Прежде всего, при подобном варианте действия нет надобности в проведении штробления стенового покрытия: по линии пола просто прокладывается электрический кабель, после чего он сверху заливается цементом. При этом минимальная толщина стяжки не должна быть ниже 3 см в случае, если начинать отсчет от места, в котором находится кабель.

Далее следует знать о том, что тянуть проводку можно только лишь в специальных коробках. Факт о том, что по стенкам она не пойдет, многократно способен упростить процесс выполнения полностью всех ремонтных работ: не существует никаких сложностей с любыми корректирующими действиями – будет это расширение проемов либо отделка стен. Однако стоит понимать, что это вовсе не значит, что кабель в полу не нуждается в дополнительной изоляции.

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Монтаж проводов по полу позволяет избавиться от штробления стен Половая разводка пугает людей по следующим причинам:

Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Параметры, влияющие на выбор метода прокладки коммуникаций

Среди параметров, в соответствии с которыми определяется способ прокладки коммуникаций, отмечу следующее:

Тип строительного объекта (специфика примененных строительных материалов, эксплуатационное назначение объекта и т.д.);
Расположение главного распределительного щита (ГРЩ) или ящика распределительного (ЯР);
Расположение оборудования;
Проектные сечение и марка кабеля.

Среди актуальных типов потолков, по которым выполняется монтаж силовой и слаботочной проводки, отмечу следующее:

Перекрытия из железобетонных плит;
Открытые деревянные перекрытия;
Оштукатуренные деревянные покрытия.

Каждая из перечисленных разновидность потолков имеет характерные особенности монтажа проводки.

Кстати, знакомые спрашивают, что лучше электрика по полу или потолку?

Прокладка коммуникаций в пластиковых трубах по потолку

С одной стороны, все зависит от того, где вам проще проложить кабель. То есть, если поверхность потолка оштукатурена и ошлифована, а пол предполагает скорый ремонт, будет разумно заложить коммуникации в стяжку.

Прокладка коммуникаций в пластиковых трубах по полу

С другой стороны, стяжка пола — это неидеальное решение для укладки проводов, так как механические нагрузки для структуры кабеля нежелательны. И наконец, есть пол, который строится на лагах и в этом случае механическая нагрузка кабелю не грозит, но есть другая опасность — грызуны, которые портят изоляцию проводки что может привести к короткому замыканию и пожару.

Вывод из сказанного следующий, если есть острая необходимость, прячем коммуникации в пол, но делаем это в трубках устойчивых к деформации. В остальных случаях для монтажа коммуникаций желательно применять перекрытие и стены.

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

Исключение распределительных коробок;
Рекомендуемая максимальная длина линии под полом – не больше 20м (для удобной протяжки или замены кабеля);
Количество изгибов кабеля не больше с углом поворота не более 90º;
Перед заливкой стяжки рекомендуется фиксировать уложенные каналы, трубы, гофры при помощи хомутов и пластин;
Фиксация гофрированных труб электропроводки перед заливкой бетона
Минимальная прослойка бетона над гофрой – не менее 30мм (3 см), при условии армирования специальной сеткой;
Свободное размещение кабеля в гофре или металлической трубе (не более 40% объема);
Обязательная защита кабеля от механических воздействий при помощи гофры и металлической трубы;

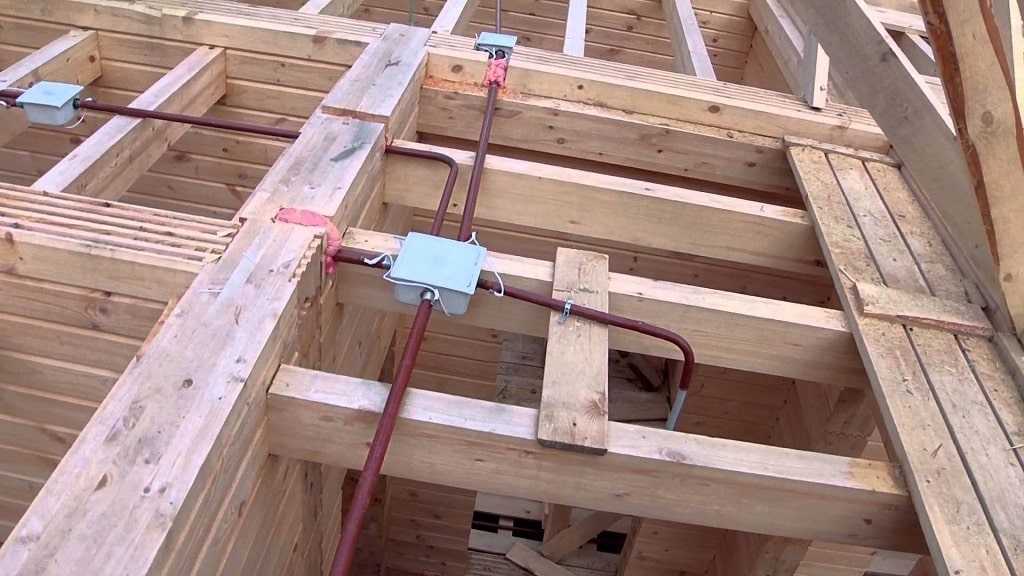

При прокладке электропроводки под деревянными полами – надежная защита только при помощи металлических труб, герметично соединенных и заземленных.

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.

Электропроводка под полом

При планировании и постройке промышленных объектов линии электропитания прокладываются исходя из целесообразности в различных конструкциях, в том числе и под бетонной стяжкой пола. В последнее время также набирает популярность способ прокладки электропроводки в полу помещений жилого фонда благодаря экономичности и надежности электромонтажа.

Иногда прокладка проводки в полах может оказаться единственным приемлемым решением в панельном доме, где штробление стен исключено. Также к такому электромонтажу прибегают при частичном ремонте помещения, включающим только обновление нижнего покрытия, или в случае принятия запоздалого решения о прокладке дополнительной линии электропроводки в процессе ремонтных работ уже после отделки стен.

Как и любая электропроводка, проводка под полом должна устанавливаться в соответствии нормативным правилам и требованиям ПУЭ.

Макет, иллюстрирующий прокладку проводки под полом

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

на скобах;
в металлических трубах;
в трубах ПВХ;
в гибких рукавах;
в кабель-каналах.

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.

Открытый способ допускает крепление проводников непосредственно к перекрытию. Самый простой вариант – монтаж скобами по потолку. Такая проводка используется в складских помещениях, но может применяться в жилом здании, если предполагается установка подвесного (натяжного) потолка, как показано на фото.

При разводке по потолку запрещается штробление железобетонных перекрытий, так как это может ослабить плиту и привести к аварийной ситуации. Делать штробы можно в слое штукатурки.

Монтаж электропроводки в стяжке

№ Наименование работ Единица измерения Цена, руб./ед.

Замена электропроводки в квартире

от 5 000

Прокладка электрической проводки в стяжке пола сегодня пользуется высоким уровнем популярности среди владельцев квартир и частных домов. Электропроводка в квартире в стяжке является экономически выгодным и удобным способом выполнить электромонтажные работы без значительного объема дополнительных строительных операций.

Цена на Монтаж электропроводки в стяжке

Сколько стоит

Монтаж электропроводки в стяжке?

Сделаем расчет по вашим размерам за 5 минут!

В процессе разводки проводов в стяжке пола дополнительно используют гофрированную трубу, которая обеспечивает защиту электропроводки от механических повреждений. Но, при этом значительно сокращается длина самих проводов, которые не требуется прокладывать по поверхности стен.

Преимущества электропроводки в стяжке

Установка электропроводки в стяжке обеспечивает широкий перечень преимуществ, перед альтернативными способами монтажа электрических сетей:

Высокая степень безопасности от поражения людей электрическим током вследствие повреждения изоляции проводов.
Экономия материалов и времени, необходимого на монтаж электропроводки в квартирах различной конфигурации.
Высокий уровень пожарной безопасности электрических проводов, которые находятся под слоем бетонной стяжки.
Отсутствие строительных операций по штроблению стен, которые характеризуются высоким выделением пыли.
Возможность отказаться от использования распределительных коробок в большом количестве.

Выполнять укладку проводов под стяжкой должны специалисты, которые обладают соответствующей квалификацией и опытом работы. ООО «КЭП» предлагает воспользоваться услугами комплексного монтажа электропроводки в квартире по технологии разводки под стяжкой. Мы обеспечим высокую скорость монтажа, полное соблюдение всех требований ПУЭ, ПТЭ и правил пожарной безопасности.

Основные этапы выполнения электромонтажных работ

Специалисты компании «Комплексный Энерго Подряд» готовы выполнить весь комплекс мероприятий по монтажу электропроводки под слоем стяжки:

Разработка схемы электроснабжения квартиры с учетом величины электрической нагрузки, расположения электроприборов, пожеланий заказчика, требований ПУЭ, ПТЭ и других нормативно-технических документов.
Выбор типа и сечения электрических проводов, типа розеток, выключателей, защитных автоматических выключателей, УЗО, дифференциальных автоматов и других компонентов схемы электроснабжения.
Монтаж электропроводки с учетом ранее разработанной схемы электроснабжения квартиры.
Комплексная проверка качества выполненных электромонтажных работ: проверка цепи «фаза-ноль», замер сопротивления изоляции, проверка сопротивления контура заземления.

Особенности монтажа электропроводки под стяжкой

Наша команда опытных специалистов в процессе монтажа электрических проводов под стяжкой обязательно учитывает специфику проведения подобных работ:

Толщина стяжки должна составлять не менее 30 мм, что обеспечит соответствующий уровень защиты электропроводки от механических нагрузок.
При укладке проводов следует отступать не менее 150 мм от стен, что необходимо для нормального монтажа плинтуса.
Для защиты электрической изоляции проводов от вредного воздействия цементного раствора следует дополнительно использовать гофрированные рукава соответствующего диаметра.

Наши специалисты в обязательном порядке учитывают все особенности монтажа электрических проводников под стяжкой, что обеспечивает высокую надежность и длительную, стабильную работу сети.

Нужна подробная консультация?

Позвоните нам

+7 (495) 916-67-51

Обслуживание автоматических систем пожаротушения в Москве

ООО «Комплексный Энерго Подряд» — это штат квалифицированных сотрудников, современная техническая база, многолетний опыт работы для быстрого и качественного решения поставленных задач. Мы обслуживаем системы пожаротушения любой сложности с гарантией качества. По результатам работ мы предоставим акты и другие документы для органов государственного надзора. Заявки на сотрудничество принимаются по электронной почте и по телефонам, указанным на сайте.

Проводим электроизмерения с 2006 года

Тщательно следим за актуальностью разрешений и лицензий, всегда вовремя осуществляем их продление и переаттестацию

Предоставляем гарантию на все услуги от 12 месяцев

Собственная круглосуточная диспетчерская служба

Все сотрудники проходят соответствующее обучение и аттестацию

Положительные стороны монтажа кабеля в полу

Перед проведением монтажа следует ознакомиться с положительными, негативными сторонами этого способа. К положительным моментам относят:

Безопасность. При проведении проводки электросети под полом исключаются моменты, когда владелец дома случайно повредит, например гвоздём.
Экономия затрат на проведение проводки. Для монтажа правильной проводки требуется минимальные затраты, существенная экономия средств.

Монтаж электропроводки по полу в специальном коробе

Простота работ. При проведении электромонтажных мероприятий нет ничего сложного. Основная задача работы – вместить кабель в гофро трубу, залить цементным раствором.

Уменьшение трудозатрат. Не требуется проводить работы по бурению стен алмазным оборудованием для установки распределительных коробок в стенках.
Случайным образом к проводке не добраться, поэтому исключается возможность её повреждения, получение травм от удара током.

К недостаткам относят сложность замены электрической проводки, ведь кабель находится под слоем бетона. При укладке проводки таким способом присутствуют затраты на приобретение гофрированной трубы.

Расположение в стяжке

Электрический кабель можно спрятать в стяжке пола. Погружают его на глубину не менее 30 мм. При необходимости пересечения двух трасс их следует располагать друг над другом, что приведет к увеличению толщины бетонной стяжки. Поэтому специалисты рекомендуют избегать подобных ситуаций.

Перед заливанием стяжки проверьте целостность кабельной линии, убедитесь в отсутствии короткого замыкания. Если нет каких-либо обрывов, приступайте к монтажу покрытия, после чего переходите к установке электрических точек: выключателей, осветительных приборов и розеток.

Прокладка кабеля в гофре в стяжке пола

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

Преимущества монтажа

Схема прокладки скрытой проводки.

Далее следует знать о том, что тянуть проводку можно только лишь в специальных коробках. Факт о том, что по стенкам она не пойдет, многократно способен упростить процесс выполнения полностью всех ремонтных работ: не существует никаких сложностей с любыми корректирующими действиями — будет это расширение проемов либо отделка стен. Однако стоит понимать, что это вовсе не значит, что кабель в полу не нуждается в дополнительной изоляции.

Пользователь до него случайным образом добраться не сможет, тем самым не подвергнет себя либо членов своей семьи риску получить травму. Однако помимо человеческого фактора, электропроводке может грозить достаточно большое количество других различных разрушительных опасностей. Сюда можно отнести и механические нагрузки самого защитного слоя стяжки, которая состоит из цемента и бетона. Следовательно, необходимо применять поливинилхлоридные коробы.

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Важные правила

Схема укладки теплого пола.

В местах соединения, присоединения и ответвления жил кабелей и проводов должен предусматриваться запас кабеля (провода), который обеспечивает возможность повторного соединения, присоединения и ответвления.
Оконцевание, соединение и ответвление жил проводов и кабелей должно производиться с помощью опрессовки, пайки, сварки или сжимов (болтовых, винтовых и т.д.) в соответствии с утвержденными инструкциями, которые действуют на данный момент.
В местах ответвления и соединения кабели и провода не должны испытывать каких-либо механических усилий тяжения.
Места ответвления и соединения жил кабелей и проводов, соединительные и ответвительные сжимы и т.д. должны иметь изоляцию, которая равноценна изоляции жил целых мест кабелей и проводов.
Электропроводка труб в помещениях обязательно должна выполняться сменяемой: в каналах строительных конструкций скрыто, а в электротехнических плинтусах, коробах и т.д. — открыто.
В подпольях, технических этажах, чердаках, неотапливаемых подвалах, вентиляционных камерах, особо сырых помещениях электропроводка должна устанавливаться открыто.
В зданиях со строительными конструкциями, которые выполнены из негорючих материалов, может быть допущена замоноличенная несменяемая прокладка групповых сетей в бороздах перегородок, стенок, перекрытий, в слое подготовки пола, под штукатуркой, в пустотах строительных конструкций, которая выполняется кабелем или изолированными проводами в защитной оболочке.

Преимущества гофры

Гофра, которая используется при монтаже в стяжку, должна быть жесткой или тяжелой, как ее еще называют. Она имеет практически одинаковый вид с легкой ПВХ гофротрубкой. Однако цена на эти изделия отличается в несколько раз! В качестве альтернативы многие применяют оранжевую или черную ПНД гофру.

Три разновидности гофротрубок и их характеристики ПВХ, ПНД, ПП:

ПВХПНДПП ПП

Однако не забывайте, что ПНД гофра горючая! Хотя большинство здесь и успокаивает момент ее монтажа на бетонной плите, да еще и залитой сверху стяжкой.

При использовании дешевой ПВХ, во время работы, вы не раз будете на нее наступать и продавливать собственным весом. При этом не забывайте про небрежное обращение со стремянкой, падение тяжелых предметов. Все это запросто может повредить изоляцию кабеля.

Кто рискнет проложить кабель в стяжке без защиты, то есть без гофры, в дальнейшем может столкнуться с серьезными проблемами. Стяжка к сожалению, иногда дает трещины, а вместе с ними будет рваться и провод.

Кстати, по поводу мифов о сменяемости проводки проложенной в гофре, можно подробно прочитать в статье ”Монтаж кабеля в гофре – ошибки и заблуждения.”

Единственно полноценный вариант сменяемости, может быть только при закладке в стену широкого пластикового кабель канала или труб.

Такое зачастую делают на стенке, где будет вешаться телевизор. И то, в этом случае используются совсем другие кабеля.

Весь шлейф при монтаже по полу, желательно размещать на расстоянии от края стены (примерно 30см). Не нужно делать примыкания вплотную с ней.

При монтаже плинтусов, барной стойки или другой мебели, можно легко пробить и повредить кабель.

Что касается распаечных коробок, то наиболее оптимальным вариантом будет монтаж всех соединений в подрозетниках. То есть, там где устанавливаются выключатели и розетки используются углубленные подрозетники и вся коммутация выполняется внутри них. Если вам понадобится провести ревизию контактов или перекоммутировать что-либо, то проблем с этим не возникнет.

Снимается сам механизм выключателя или розетки, вытаскиваются от туда провода и проводятся все работы. Затем все собирается в обратном порядке.

При этом вам не нужно демонтировать, а затем заново натягивать натяжной потолок, как в случае с проводкой по верху.

Основные этапы монтажа электропроводки по полу

Этап 1. Выполните подробную трассировку проводов (на бумаге или при помощи компьютерного пакета) с указанием точек вывода и расположения распределительных коробок (если таковые предусмотрены). Подготовьте и проверьте необходимый инструмент
Этап 2. Если прокладка электропроводки ведется под бетонную стяжку, то создайте сеть из труб (рукавов). Если вам будет так удобнее, то проденьте кабель заранее. Для деревянного пола просто уложите провода в гофре согласно чертежу
Этап 3. Перед тем, как заливать бетон или укладывать напольное покрытие на лаги, обязательно протестируйте все трассы при помощи тестера, чтобы выявить возможный обрыв или короткое замыкание
Этап 4. Теперь можно приступать к установке армирующей сетки, заливке бетонной стяжки или набиванию досок, а затем к монтажу розеток, выключателей, осветительных приборов и так далее. Затем включаем напряжение на щитке и выполняем полноценное тестирование

Если вы все сделали правильно, то на выходе получите абсолютно незаметную и безопасную электрическую разводку с минимальными затратами физических сил, времени и финансовых средств.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

В деревянном полу

Прокладка в структуре деревянных полов усложняется тем, что ее производят в пожароопасной среде. С учетом этой особенности для прокладки следует использовать кабельные изделия, оболочки которых не распространяют горение. Наилучшие по этому критерию – кабели, буквенная часть марки которых дополнена символами “нг” – негорючий.

Наилучшие результаты дает использование металлических труб, которые защищают также от механических повреждений. Допустим также глухой металлический лоток.

Формирование системы кабельных каналов выполняют в следующей последовательности:

Вначале формируют трассы прокладки труб. Для прохода через лаги в них выполняют технологические отверстия, которые допустимо заменить пропилами
Металлические трубы отдельных каналов устанавливают согласно проекту с последующим креплением к поперечным балкам. Основное средство крепления труб – перфорированная лента, для фиксации используются шурупы-саморезы.
При большой величине зазора в местах прохода через балки его заделывают монтажной пеной.
Отдельные отрезки труб соединяют друг с другом через распаечные коробки. Пример такого соединения приведен на рисунке 8.
Вне зависимости от вида металлической трубы для формирования каналов их следует заземлить.
В сформированные трубчатые каналы затягивают силовые кабели.

При проходе кабельных каналов через деревянные конструкции применение защитных втулок и коротких отрезков труб не относится к числу обязательных.

При обращении к системе подпольной прокладки электрических кабелей с учетом высокой пожарной опасности деревянных конструкций необходима их дополнительная обработка огнезащитными составами.

Пример установки распаечной коробки с заземлением труб и запениванием монтажных пропилов в лагах.

Прокладка кабеля в полу имеет ряд достоинств, но из-за определенных технологических сложностей реализации ее целесообразно применять в процессе нового строительства городских квартир. Для деревянных домов это ограничение смещается до уровня капитального ремонта.

В процессе формирования разводки желательно предусматривать систему монтажных коробок, а трубы между отдельными коробками должны иметь минимальное количество поворотов. Сам процесс формирования электропроводки с использованием прокладки в полу не отличается высокой технологической сложностью, при применении современных строительных материалов может быть выполнен без посторонней помощи при начальной квалификации и без применения специальных инструментов.
