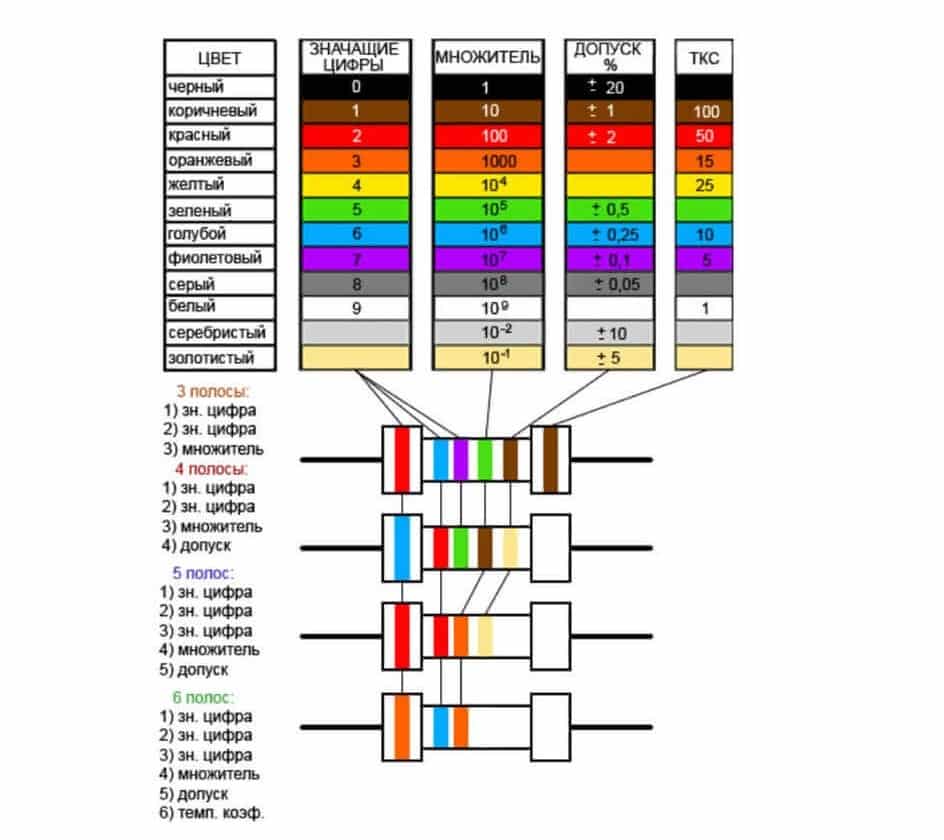

Вычисление сопротивления резистора по цветовой кодировке

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

• величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
• при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Условные обозначения и номиналы резисторов на схеме

Условное обозначение резистора на схеме согласно ГОСТу – прямоугольник размером 4 мм x 8 мм. В англоязычной литературе распространено обозначение резистора в виде пилообразной линии:

Рисунок 1 – Условное графическое обозначение резистора

Номиналы резисторов в омах обычно отображаются на схеме в виде чисел рядом с условным обозначением, а если в цепи присутствует несколько резисторов, они будут помечены уникальным идентификационным номером, таким как R₁, R₂, R₃ и т.д. Как видите, обозначения резисторов могут быть показаны горизонтально или вертикально:

Рисунок 2 – Обозначение номиналов резисторов на схеме (резисторы 150 Ом и 25 Ом)

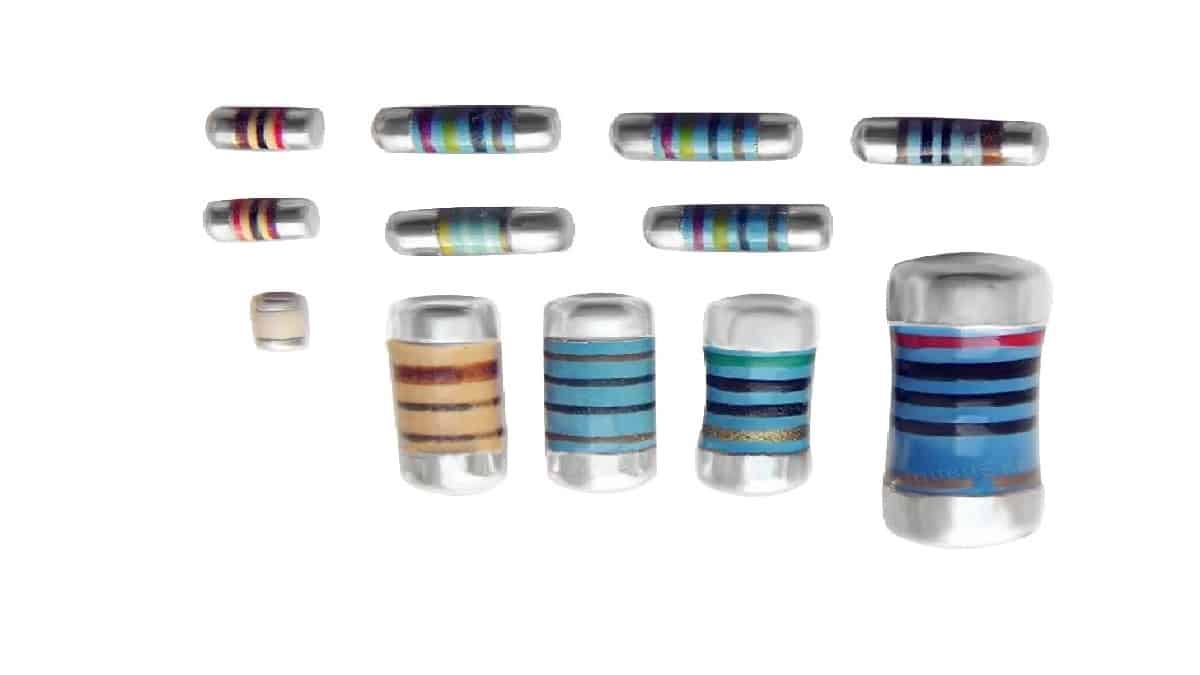

Ниже показано несколько примеров резисторов разных типов и размеров:

Рисунок 3 – Примеры резисторов

Также на схеме можно показать, что резистор имеет переменное, а не фиксированное сопротивление. Это может быть сделано с целью описания реального физического устройства, разработанного для обеспечения регулируемого сопротивления, или может быть для того, чтобы показать какой-то компонент, который просто имеет нестабильное сопротивление:

Рисунок 4 – Условное графическое обозначение переменного резистора

Фактически, каждый раз, когда вы видите обозначение компонента с нарисованной по диагонали стрелкой, это означает, что этот компонент имеет переменное, а не фиксированное значение. Этот символ «модификатор» (диагональная стрелка) является стандартным дополнением к обозначению электронных компонентов.

Номиналы резисторов. Таблица, онлайн калькулятор

• В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.
• История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).
• Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…

Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

• Е6 — допуск 20%,
• E12 — допуск 10%
• E24 — допуск 5% (и 2%)
• Е48 — допуск 2%
• E96 — допуск 1%
• E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Ряд сопротивления резистора Е24

Главная > Теория > Ряд сопротивления резистора Е24

В электротехнике номиналы резисторов не устанавливаются произвольно – они могут принимать лишь вполне определенные регламентируемые стандартами значения. Всё существующее многообразие этих величин должно укладываться в перечень номиналов, называемый рядом сопротивлений резисторов. С примером вполне конкретного ряда резисторов можно ознакомиться на рисунке, приведённом ниже по тексту.

Стоящая после литеры «Е» цифра означает число номинальных значений в пределах каждого десятичного интервала (веса). Рассмотрим порядок формирования этих рядов более подробно.

Как образуется

Типовой ряд номиналов резисторов формируется по строго установленным правилам, связанным с технологическими нюансами производства этих радиотехнических изделий.

Пояснение. Особенность изготовления резистивных элементов состоит в том, что не имеет смысла устанавливать номиналы сопротивлений в виде непрерывного ряда значений. Объясняется это тем, что каждый образец резистора имеет определённую погрешность, получаемую при его производстве.

При 10%-ой точности для резистора в 100 Ом, например, его реальное значение может быть равным 105 Ом, и производить отдельный образец с таким номиналом не имеет смысла.

Следующим по значению может быть выбран элемент 120 Ом, который при данной погрешности на её нижней границе имеет значение 108 Ом (верхний предел – 132 Ома).

Исходя из этого, следующая по возрастанию номинала величина резистора должна быть порядка 150 Ом.

Указанные выборочные величины сводятся в специальные таблицы, отличающиеся разбросом сопротивлений и количеством прописываемых в них значений. С одной из таких таблиц номиналов резисторов, содержащей ряды е12, е24 и е96 можно ознакомиться на размещённом ниже рисунке.

Таблица рядов е12, е24 и е96

Виды рядов

Формула сопротивления резистора

Для перекрытия как можно большего количества возможных нормируемых сопротивлений, используемых при производстве электронной аппаратуры, потребуется несколько разновидностей рядов, а именно:

Минимальный по количеству наименований Е6 (с погрешностью 20%);

Обратите внимание! Для переменных резисторов используется только этот ряд (все остальные предназначены лишь для изделий с постоянным сопротивлением)

• Расширенная таблица значений, обозначаемая как «Е12» (10%);
• Ещё более объёмные ряды Е24 и Е48 (5 и 2,5% соответственно);
• Наиболее полный набор значений под наименованием «е96»;
• И, наконец, максимально полный ряд – Е192.

Погрешности номиналов двух последних позиций позволяют отнести эти изделия к разряду прецизионных (отличающихся повышенной точностью изготовления).

В отдельных случаях, оговоренных нормативами, резисторы могут нормироваться по ряду Е3.

Особенности стандартного ряда Е24

Особенностью ряда е24 является следующая его организация:

• Установленная для него номинальная погрешность составляет 5%;
• С учётом этого показателя номиналы резисторов соответствуют весовым категориям, приведённым в следующей таблице (смотрите рисунок ниже).

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

• допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
• если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
• их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Ряд е96 резисторы таблица

Резисторные ряды задают точность и количество предпочитаемых значений сопротивлений. Суть в том, что если точность 10% и первый резистор 100 Ом, то делать резистор в 105 Ом нет смысла, так как 105 попадает 10% погрешность 100 Ом. Следующий номинал, который имеет смысла: 120 Ом. Вниз он может быть вплоть до 108 Ом, вверх до 132 Ом. Следующий 150 Ом. И так далее. Если точность 5%, то в ряду будет больше значений расположенных более плотно.

Ряды обозначаются как EXX, где XX — число, которое обозначает количество логарифмических шагов на декаду.

Ниже указана таблица значений рядов. Само значение может быть получено просто делением или умножением табличного значения на 10 в нужной степени.

Некоторые производители делают, например, резисторы номиналами их ряда E24 с точностью 1%. Это плохая практика, так как тогда в этом ряду резисторов образуются дыры.

В каждом конкретном случае требуется сопротивление с определенной точностью. В одном случае допустимо отклонение сопротивления от номинального значения 20%, в другом случае — 10%. Наибольшая точность выполнения сопротивления резисторов требуется при разработке активных RC фильтров. Резисторы, изготавливаемые с отклонением сопротивления менее 5% получили название прецизионные резисторы.

Номиналы сопротивлений стандартизованы в соответствии с (МЭК 63-63), а допустимые — в соответствии с Для резисторов общего назначения ГОСТ предусматривает шесть рядов номинальных сопротивлений различной точности изготовления: Е6 (отклонение сопротивления от номинального значения ±20%), Е12 (±10%), Е24 (±5%), Е48 (±2%), Е96 (±1%) и Е192 (±0,5%). Цифра указывает количество номинальных значений сопротивления в данном ряду. Значения стандартных номиналов резисторов приведены в таблице 1.

Таблица 1. Значения номиналов сопротивлений резисторов

Е192 (±0,5%)	Е96 (±1%)	Е48 (±2%)	Е24 (±5%)	Е12 (±10%)	E6 (±20%)
100	100	100	10	10	10
101
102	102
104
105	105	105
106
107	107
109
110	110	110	11
111
113	113
114
115	115	115
117
118	118
120	12
121	121	121
123
124	124
126
127	127	127
129
130	130	13
132
133	133	133
135
137	137
138
140	140	140
142
143	143
145
147	147	147
149
150	150	15	15	15
152
154	154	154
156
158	158
160	16
162	162	162
164
165	165
167
169	169	169
172
174	174
176
178	178	178
180	18
182	182
184
187	187	187
189
191	191
193
196	196	196
198
200	200	20
203
205	205	205
208
210	210
213
215	215	215
218
221	221	22	22	22
223
226	226	226
229
232	232
234
237	237	237
240	24
243	243
246
249	249	249
252
255	255
258
261	261	261
264
267	267
271	27	27
274	274	274
277
280	280
284
287	287	287
291
294	294
298
301	301	301	30
305
309	309
312
316	316	316
320
324	324
328

Устройство и принцип работы

Конструкция постоянных резисторов довольно простая. Они состоят из керамической трубки, поверх которой намотана проволока или нанесена резистивная плёнка с определённым сопротивлением. На концы трубки вставлены металлические колпачки с припаянными выводами для поверхностного монтажа. Для защиты слоя используется лакокрасочное покрытие.

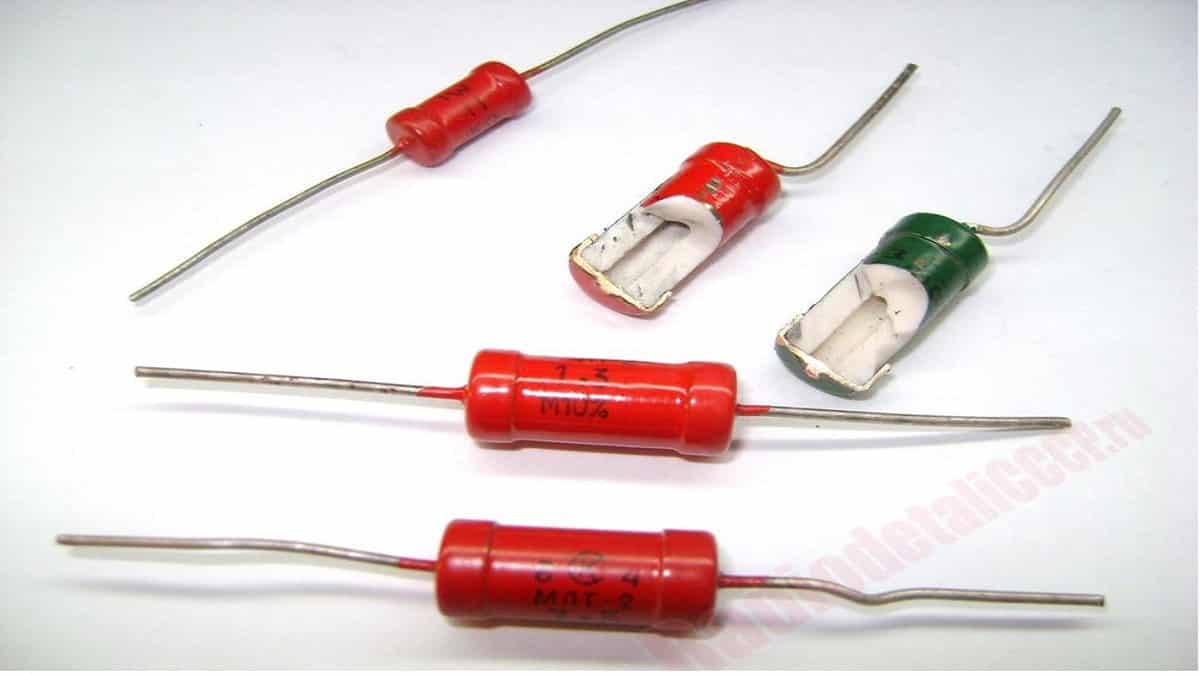

Устройство таких элементов можно понять из рисунка 2 ниже.

В большинстве моделей такая конструкция традиционно сохраняется, но сегодня существуют различные виды сопротивлений с использованием резистивного материала, устройство которых немного отличается от конструкции описанной выше.

Рис. 2. Строение резистора

Современную электронную аппаратуру наполняют платы, начинённые миниатюрными деталями. Поскольку тенденция к уменьшению размеров электронных приборов сохраняется, то требования к уменьшению габаритов коснулись и резисторов. Для этих целей идеально подходят непроволочные сопротивления. Они просты в изготовлении, а их номинальные мощности хорошо согласуются с параметрами маломощных цепей.

Казалось бы, что эра проволочных резисторов постепенно уходит в прошлое. Однако это не так. Спрос на проволочные сопротивления остаётся в тех сферах, где транзисторы с металлоплёночным или с композитным резистивным слоем не справляются с мощностями электрических цепей.

Для непроволочных резисторов используются следующие резистивные материалы:

• нихром;
• манганин;
• константан;
• никелин;
• оксиды металлов;
• металлодиэлектрики;
• углерод и другие материалы.

Перечисленные вещества обладают высокими показателями удельного сопротивления. Это позволяет изготавливать электронные компоненты с очень маленькими корпусами, сохраняя при этом значения номинальных величин.

Размеры и формы корпусов, проволочных выводов современных резисторов соответствуют стандартам, разработанным для автоматической сборки печатных плат. С целью надёжного соединения выводов способом пайки, выводы деталей проходят процесс лужения.

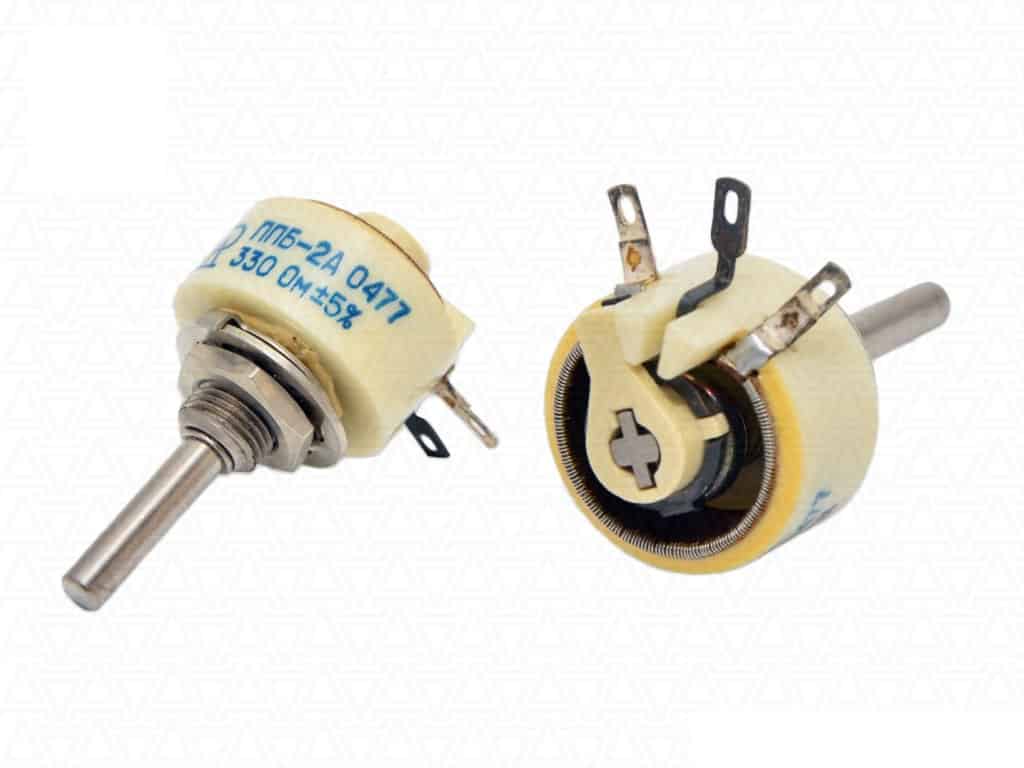

Конструкция регулировочных (рис. 3) и подстроечных резисторов (рис.4) немного сложнее. Эти переменные транзисторы состоят из кольцевой резистивной пластины, по которой скользит бегунок. Перемещаясь по кругу, подвижный контакт изменяет расстояние между точками на резистивном слое, что приводит к изменению сопротивления.

Рис. 3. Регулировочные резисторы

Рис. 4. Подстроечные резисторы

Принцип действия.

Работа резистора основана на действии закона Ома: I = U/R , где I – сила тока, U – напряжение, R – сопротивление на участке цепи. Из формулы видно как зависят от величины сопротивления параметры тока и напряжения.

Подбирая резисторы соответствующего номинала, можно изменять на участках цепей величины тока и напряжения. Например, увеличивая сопротивление последовательно включённого резистора на участке цепи, можно пропорционально уменьшить силу тока.

Условно резистор можно представить себе в виде узкого горлышка на участке трубки, по которой течёт некая жидкость (см. рис. 5). На выходе из горлышка давление будет ниже, чем на его входе. Примерно, то же самое происходит и с потоком заряженных частиц – чем больше сопротивление, тем слабее ток на выходе резистора.

Рис. 5. Принцип работы

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Закон Ома для участка цепи

С камушками в трубе все понятно, но не только же от них зависит сила, с которой поток воды идет по трубе — от насоса, которым мы эту воду качаем, тоже зависит. Чем сильнее качаем, тем больше течение. В электрической цепи функцию насоса выполняет источник тока.

Например, источником может быть гальванический элемент (привычная батарейка). Батарейка работает на основе химических реакций внутри нее. В результате этих реакций выделяется энергия, которая потом передается электрической цепи.

У любого источника обязательно есть полюса — «плюс» и «минус». Полюса — это его крайние положения, по сути клеммы, к которым присоединяется электрическая цепь. Собственно, ток как раз течет от «+» к «−».

У нас уже есть две величины, от которых зависит электрический ток в цепи — напряжение и сопротивление. Кажется, пора объединять их в закон.

Сила тока в участке цепи прямо пропорциональна напряжению на его концах и обратно пропорциональна его сопротивлению.

Математически его можно описать вот так:

Закон Ома для участка цепи I = U/R I — сила тока U — напряжение R — сопротивление

Напряжение измеряется в Вольтах и показывает разницу между двумя точками цепи: от этой разницы зависит, насколько сильно будет течь ток — чем больше разница, тем выше напряжение и ток будет течь сильнее.

Сила тока измеряется в амперах, а подробнее о ней вы можете прочитать в нашей статье.

Давайте решим несколько задач на закон Ома для участка цепи.

Задача раз

Найти силу тока в лампочке накаливания торшера, если его включили в сеть напряжением 220 В, а сопротивление нити накаливания равно 880 Ом.

Решение:

Возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/880 = 0,25 А

Ответ: сила тока, проходящего через лампочку, равна 0,25 А

Давайте усложним задачу. И найдем силу тока, зная все параметры для вычисления сопротивления и напряжение.

Задача два

Найти силу тока в лампочке накаливания, если торшер включили в сеть напряжением 220 В, а длина нити накаливания равна 0,5 м, площадь поперечного сечения 0,01 мм2, а удельное сопротивление нити равно 1,05 Ом · мм2/м.

Решение:

Сначала найдем сопротивление проводника.

R = ρ · l/S

Площадь дана в мм2, а удельное сопротивления тоже содержит мм2 в размерности.

Это значит, что все величины уже даны в СИ и перевод не требуется:

R = 1,05 · 0,5/0,01 = 52,5 Ом

Теперь возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/52,5 ≃ 4,2 А

Ответ: сила тока, проходящего через лампочку, приблизительно равна 4,2 А

А теперь совсем усложним! Определим материал, из которого изготовлена нить накаливания.

Задача три

Из какого материала изготовлена нить накаливания лампочки, если настольная лампа включена в сеть напряжением 220 В, длина нити равна 0,5 м, площадь ее поперечного сечения равна 0,01 мм2, а сила тока в цепи — 8,8 А

Решение:

Возьмем закон Ома для участка цепи и выразим из него сопротивление:

I = U/R

R = U/I

Подставим значения и найдем сопротивление нити:

R = 220/8,8 = 25 Ом

Теперь возьмем формулу сопротивления и выразим из нее удельное сопротивление материала:

R = ρ · l/S

ρ = RS/l

Подставим значения и получим:

ρ = 25 · 0,01/0,5 = 0,5 Ом · мм2/м

Обратимся к таблице удельных сопротивлений материалов, чтобы выяснить, из какого материала сделана эта нить накаливания.

Ответ: нить накаливания сделана из константана.

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %, этот же ряд используется и для точности 0,25% и 0,1%. Элементы этих рядов образуют геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и могут быть вычислены на калькуляторе.

Номинальные ряды E48, E96, E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
1,00
1,00
1,00
1,47
1,47
1,47
2,15
2,15
2,15
3,16
3,16
3,16
4,64
4,64
4,64
6,81
6,81
6,81
1,01
1,49
2,18
3,20
4,70
6,90
1,02
1,02
1,50
1,50
2,21
2,21
3,24
3,24
4,75
4,75
6,98
6,98
1,04
1,52
2,23
3,28
4,81
7,06
1,05
1,05
1,05
1,54
1,54
1,54
2,26
2,26
2,26
3,32
3,32
3,32
4,87
4,87
4,87
7,15
7,15
7,15
1,06
1,56
2,29
3,36
4,93
7,23
1,07
1,07
1,58
1,58
2,32
2,32
3,40
3,40
4,99
4,99
7,32
7,32
1,09
1,60
2,34
3,44
5,05
7,41
1,10
1,10
1,10
1,62
1,62
1,62
2,37
2,37
2,37
3,48
3,48
3,48
5,11
5,11
5,11
7,50
7,50
7,50
1,11
1,64
2,40
3,52
5,17
7,59
1,13
1,13
1,65
1,65
2,43
2,43
3,57
3,57
5,23
5,23
7,68
7,68
1,14
1,67
2,46
3,61
5,30
7,77
1,15
1,15
1,15
1,69
1,69
1,69
2,49
2,49
2,49
3,65
3,65
3,65
5,36
5,36
5,36
7,87
7,87
7,87
1,17
1,72
2,52
3,70
5,42
7,96
1,18
1,18
1,74
1,74
2,55
2,55
3,74
3,74
5,49
5,49
8,06
8,06
1,20
1,76
2,58
3,79
5,56
8,16
1,21
1,21
1,21
1,78
1,78
1,78
2,61
2,61
2,61
3,83
3,83
3,83
5,62
5,62
5,62
8,25
8,25
8,25
1,23
1,80
2,64
3,88
5,69
8,35
1,24
1,24
1,82
1,82
2,67
2,67
3,92
3,92
5,76
5,76
8,45
8,45
1,26
1,84
2,71
3,97
5,83
8,56
1,27
1,27
1,27
1,87
1,87
1,87
2,74
2,74
2,74
4,02
4,02
4,02
5,90
5,90
5,90
8,66
8,66
8,66
1,29
1,89
2,77
4,07
5,97
8,76
1,30
1,30
1,91
1,91
2,80
2,80
4,12
4,12
6,04
6,04
8,87
8,87
1,32
1,93
2,84
4,17
6,12
8,98
1,33
1,33
1,33
1,96
1,96
1,96
2,87
2,87
2,87
4,22
4,22
4,22
6,19
6,19
6,19
9,09
9,09
9,09
1,35
1,98
2,91
4,27
6,26
9,20
1,37
1,37
2,00
2,00
2,94
2,94
4,32
4,32
6,34
6,34
9,31
9,31
1,38
2,03
2,98
4,37
6,42
9,42
1,40
1,40
1,40
2,05
2,05
2,05
3,01
3,01
3,01
4,42
4,42
4,42
6,49
6,49
6,49
9,53
9,53
9,53
1,42
2,08
3,05
4,48
6,57
9,65
1,43
1,43
2,10
2,10
3,09
3,09
4,53
4,53
6,65
6,65
9,76
9,76
1,45
2,13
3,12
4,59
6,73
9,88

Это интересно: Переменный и постоянный ток — в чем разница между ними

Кодовая и цветовая маркировка резисторов — Технополис завтра

Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.

Примеры обозначения Полное обозначение Код

3,9 Ом ± 5%	3R9J
215 Ом ± 2%	215RG
1 кОм ± 5%	1K0J
12,4 кОм ± 1%	12K4F
10 кОм ± 5%	10KJ
100 кОм ± 5%	M10J
2,2 МОм ± 10%	2M2K
6,8 ГОм ± 20%	6G8M
1 Том ± 20%	1T0M

Сопротивление Множитель Код

1	R (E)
10^3	K (K)
10^6	M(М)
10^9	G (Г)
10^12	T (Т)

Допуск, % Код

± 0,001	E
± 0,002	L
± 0,005	R
± 0,01	P
± 0,02	U
± 0,05	A
± 0,1	B (Ж)
± 0,25	C (У)
± 0,5	D (Д)
± 1	F (Р)
± 2	G (Л)
± 5	J (И)
± 10	K (С)
± 20	M (В)
± 30	N (Ф)

Примечание. В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.

У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС [ppm/°C] Первая цифра Вторая цифра Третья цифра Множитель

Серебристый	10-2	±10
Золотистый	10-1	±5
Черный	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103	15
Желтый	4	4	4	104	25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109	1

Примечание. Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/106

Принципы построения рядов

Сопротивление резистора – формула для рассчета Серию резисторов е24 можно приближенно описать в виде геометрической прогрессии. Входящие в эту линейку компоненты могут поделить интервал на равные отрезки, число которых равно наименованию таблицы (24). Серии, включающие меньшее число составляющих, могут быть получены через удаление четных элементов из исходной линейки. Если в прогрессии, описывающей таблицу Е24, будет применяться знаменатель 101/24, то для Е12 его значение будет равно 101/12, а для Е6 – 101/6. Серии, в которых больше 24 чисел, приближаются к прогрессии с почти абсолютной точностью. В знаменателе 101/k число k является утроенной степенью двойки. Помимо этого, линейки могут быть описаны последовательностями десятичных логарифмов. Вычислить номинал резисторного устройства можно, воспользовавшись калькулятором онлайн.

Важно! Подсчитать номинальный показатель для компонента той или иной серии можно, воспользовавшись следующим выражением: V(k)=10k/K=exp((k/K)*ln 10). Здесь К – это номер самой линейки (6, 12, 24 – числа, стоящие вслед за литерой Е), k – порядковый номер номинального значения внутри нее

Таблицами значений можно пользоваться и следующим образом. Если при расчете необходимых показателей для некоторой цепи выявилось, что необходимо приобрести резистор, к примеру, на 1180 Ом, а доступ имеется только к стандартным деталям (не повышенной точности), можно взять таблицу Е24. В ней есть значения 1,1 и 1,2. Они перемножаются на 10 столько раз, чтобы получились показатели, схожие с необходимыми. В данном случае после троекратного умножения получаются 1100 и 1200. Вторая величина ближе к искомой, соответственно, именно такой компонент целесообразно приобретать.

Ряд Е192

Является наибольшее число номиналов, ряд включает в себя 192 единицы возможных вариантов и предоставляет самый широкий спектр для выбора. Отличается такими данными:

погрешность сопротивления не может превышать 0,5%, 0,25 и даже 0,1%, что выводит их в категорию сверхточного оборудования, часто на их основе разрабатывают smd резисторы;

• с точки зрения цветового обозначения ряда, то на корпусе прибора изображается зеленая, синяя или фиолетовая полоска;
• применяется в сверхточных измерительных комплексах и электронно-вычислительных машинах.

Существенный недостаток – самая высокая стоимость, в сравнении с другими. Для удобства понимания разницы между номинальными рядами трех последних порядков ниже приведена таблица с значениями сопротивлений резисторов.

Таблица: номиналы рядов Е48, Е96, Е192

Таблица: номиналы рядов Е48, Е96, Е192

Виды резисторов

Виды резисторов можно разбить на следующие категории:

1. Нерегулируемые (постоянные) — проволочные, композитные, пленочные, угольные и др.
2. Регулируемые (переменные и подстроечные). Подстроечные резисторы предназначены для настройки электрических цепей. Элементы с переменным сопротивлением (потенциометры) применяются для регулировки уровней сигнала.

Отдельную группу представляют полупроводниковые резистивные элементы (терморезисторы, фоторезисторы, варисторы и пр.)

Характеристики резисторов определяются их назначением и задаются при изготовлении. Среди ключевых параметров:

1. Номинальное сопротивление. Это главная характеристика элемента, измеряется в омах (Ом, кОм, МОм).
2. Допустимое отклонение в процентах от указанного номинального сопротивления. Означает возможный разброс показателя, определяемый технологией изготовления.
3. Рассеиваемая мощность — предельная мощность, которую резистор может рассеивать при долговременной нагрузке.
4. Температурный коэффициент сопротивления — величина, показывающая относительное изменение сопротивления резистора при изменении температуры на 1°С.
5. Предельное рабочее напряжение (электрическая прочность). Это максимальное напряжение, при котором деталь сохраняет заявленные параметры.
6. Шумовая характеристика — степень вносимых резистором искажений в сигнал.
7. Влагостойкость и термостойкость — максимальные значения влажности и температуры, превышение которых может привести к выходу детали из строя.
8. Коэффициент напряжения. Величина, учитывающая зависимость сопротивления от приложенного напряжения.

Номиналы резисторов. Таблица, онлайн калькулятор

• В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.
• История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).
• Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…

Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

• Е6 — допуск 20%,
• E12 — допуск 10%
• E24 — допуск 5% (и 2%)
• Е48 — допуск 2%
• E96 — допуск 1%
• E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Ряд Е96

Обладает в два раза более широким спектром номиналов, чем Е48. В сравнении с другими, ряд Е96 обладает такими отличительными особенностями:

• погрешность элемента, изготовленного по стандарту этого номинала, может отличаться не более чем на 1% от паспортного значения, к примеру, резистор на 100 Ом не выйдет за пределы 99 или 101 Ома;
• цветовое обозначение точности на корпусе радиодетали будет иметь коричневую полоску;
• на практике используется в сборке печатных плат, устанавливается в цепях управления, релейной защиты, телемеханики и т.д.

Существенным недостатком является относительно более высокая себестоимость , в сравнении с менее точными резисторами.
