Принцип действия реостата и его предназначение

Содержание

Ток в обмотке якоря определяется разностью напряжения на зажимах двигателя и противоэлектродвижущей силы U — Е : чем меньше эта разность, тем меньше ток в цепи якоря; с увеличением скорости вращения ротора двигателя растет и противоэлектродвижущая сила, поэтому разность U — Е уменьшается.
То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Для уменьшения износа витков ползунок имеет скользящий контакт, часто выполняемый из графитного стержня либо колесика.
Металлические реостаты с масляным охлаждением обеспечивают увеличение теплоемкости и постоянной времени нагрева за счет большой теплоемкости и хорошей теплопроводности масла.
Устройство ползункового реостата Реостат имеет возможность работать в режиме потенциометра. На неподвижной рейке укреплены соединенные с резисторными элементами неподвижные контакты. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети.
Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. В гидромеханизации, как и на многих других установках, до сего времени эксплуатируются выпускавшиеся ранее, а в настоящее время прекращенные производством маслонаполненные ящики резисторов сопротивлений типа ЯПМ и ящики с чугунными элементами типа ЯС. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала. Тороидальный вид Реостат в виде тора меняет сопротивления практически не создавая разрыва в цепи.

Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. В металлах носителями заряда являются свободные электроны, в электролитах — анионы и катионы, а в ионизированных газах — электроны и ионы.

Отличительной особенностью является изменение параметров сети без разрыва цепи. Расчет представленной выше схемы, аналогичен расчету гасящего сопротивления.

Благодаря этому получается добиться снижения скачков электрического тока и динамических перегрузок, способных повредить как сам привод, так и подключенный к нему механизм. Такими материалами являются нихром сплав никеля и хрома , фехраль сплав железа, хрома и алюминия , константан сплав меди и никеля и другие. Резисторы обычно изготовляют из проволоки или ленты, материалом для которых служат сплавы металлов, обладающие высоким удельным сопротивлением константан, никелин, манганин, фехраль. Устройство ползункового реостата Реостат имеет возможность работать в режиме потенциометра.
️Как сделать простой регулятор мощности — оборотов. «ШИМ регулятор» Simple PWM ️

Классификация резисторов

Резисторы отличаются не только возможностью регулировать сопротивление. Они могут изготавливаться из разных резистивных материалов, иметь различное количество контактов и иметь другие особенности.

По типу резистивного материала

Элементы могут быть проволочными, непроволочными или металлофольговыми. Высокоомная проволока является признаком проволочного элемента, для ее изготовления используют такие сплавы, как нихром, константан или никелин. Пленки с повышенным удельным сопротивлением являются основой непроволочных элементов. В металлофольговых используется специальная фольга. Теперь выясним из чего состоят резисторы.

Конструкция полупроводника

Непроволочные делятся на тонкослойные и композиционные, толщина первых измеряется в нанометрах, а вторых – в долях миллиметра. Тонкослойные делятся на:

• металлоокисные;
• металлизированные;
• бороуглеродистые;
• металлодиэлектрические;
• углеродистые.

Композиционные в свою очередь подразделяются на объемные и пленочные. Последние могут быть с органическим или неорганическим диэлектриком. Чтобы понять есть ли полярность у резистора следует знать, что стороны у них идентичны.

По назначению сопротивления

Постоянные и переменные полупроводники также имеют некоторые различия в характеристиках. Постоянные делятся на проводники общего и специального назначения. Последние могут быть:

• высокочастотными;
• высоковольтными;
• высокомегаомными;
• прецизионными.

Такие детали используются в точных измерительных приборах, они выделяются особой стабильностью.

Переменные резисторы можно разделить на подстроечные и регулировочные. Последние могут быть с линейной или нелинейной функциональной характеристикой.

По количеству контактов

В зависимости от назначения резистора у него может быть один, два и более контактов. Сами контакты также отличаются, например, у SMD-резисторов это контактная площадка, у проволочных – особого состава проволока. Есть резисторы металлопленочные, с квантовыми точечными контактами, а в переменных они подвижные.

Разное количество контактов на элементах

Другие

Отличаются резисторы формой и типом сопротивления, а также характером зависимости величины сопротивления от напряжения. Описание зависимости величины может быть линейной или нелинейной. Использование элемента простое, емкость указывается на корпусе, минус и плюс не отличаются.

Резисторы могут быть защищены от влаги или нет, корпус может быть лакированным, вакуумным, герметичным, впрессованным в пластик или компаундированным. Нелинейные подразделяются на:

• варисторы;
• магниторезисторы;
• фоторезисторы;
• позисторы;
• тензорезисторы;
• терморезисторы.

Все они выполняют свою определенную функцию, одни меняют сопротивление от температуры, другие от напряжения, третьи от лучистой энергии.

Реостаты балластные и регуляторы

Реостаты балластные

Работа аппаратов, состоящих из нескольких постов, немыслима без реостата балластного. Это устройство создает нужные вольт-амперные параметры, и отвечает за управление силой тока в электрической цепи при электродуговой сварке и нанесении слоя металла расплавляющимся электродом. Кроме этого реостаты применяются так же в исследовательских лабораториях и схемах автоматизированного управления.

Виды и типы

По типу материала резистора, реостаты делаться на металлические, жидкостные и керамические.По способу охлаждения реостаты разбиваются на два вида: жидкостные (масло, вода) и с охлаждением воздухом.

Реостат металлический воздушного охлаждения

Наибольший спрос, благодаря своей компактности и эффективности, получили металлические реостаты с воздушным охлаждением. Такой реостат легче всего приспособить к особенностям выполняемой задачи, по электро, так и по термо — характеристикам.

Характерный пример металлического реостата — РБ — 302 У2. Он выполняет регулировку силы тока при ручной дуговой сварке и нанесении металла электродом, от сварочных выпрямителей на много постов и генераторов постоянного тока с напряжением не превышающим 70В. В сравнении с аналогами, реостат РБ — 302 У2 обладает небольшим весом — всего 15 кг и высоким КПД.

Конструкция и принцип действия

Реостат РБ — 302 У2 — это сопротивление, имеющее 7 ступеней, которые управляются контактными ножами и тумблерами, вынесенными на лицевую часть устройства.

Управление ступенями тока, от 6 до 10А происходит регулировочными тумблерами, а от 20 до 80А контактными ножами. Управляемый диапазон тока от 6 до 315А. Различие между токами не превышает 6А. Максимальное сопротивление не превышает 5 Ом, а минимальное не меньше 0,095 Ом. Длительность нагрузки (ПН) реостата составляет 60 %, а длительность цикла 5 мин. На лицевой панели реостата указан ток на каждой из 7 ступеней при уменьшении напряжения на реостате до 30В. Элемент сопротивления ступени тока на 6А изготовлен из электрического нагревателя, трубчатой формы. Другие части сопротивления выполнены из термостойкой фехралевой проволоки от 2,2 до 3,0 мм.

Реостат РБ — 302 У2 используется для сварки как в замкнутых помещениях, так и под козырьком крыши, защищающей его от дождя или снега.

Подключение балластного реостата в сварочную цепь осуществляется последовательно, первый контакт идет на вывод, а оставшийся к выводу на регулятор. При использовании РБ — 302 У2, нужно контролировать, чтобы напряжение не опускалось меньше 30В, иначе возможен перегрев элементов и выход реостата из строя. Ремонт и профилактика реостата балластного РБ — 302 У2 облегчены удобным доступом к элементам устройства за счет съемной лицевой панели и стенок.Для комфортного перемещения реостат оснащается двумя рукоятками.

Безопасность

При использовании реостата следует не забывать, что в процессе работы его стенки нагреваются до 100 градусов по Цельсию.Запрещено не только совершать ремонт, но и перемещать реостат при подсоединенном источнике питания. Так же небезопасно регулировать контактные ножи и тумблеры реостата в нагруженном состоянии.

Блок балластных реостатов

Это устройство используется в электродуговой сварке, а также для компоновки автоматических аппаратов с питанием от ВДМ и компоновки постов сварки при резке металла электродом с дальнейшим отделением его, струей сжатого воздуха (строжка).

Блок балластных реостатов ББР — 4х315 (на базе РБ-302) используется для контроля над током сварочных выпрямителей многопостового класса (ВДМ-6303, ВДМ-1202С) и для снабжения нужной (прироста силы тока ко времени) крутизны тока и напряжения сварочных аппаратов любой конструкции.

Конструкции

ББР — 4х315(на базе РБ-302) представляет собой конструкцию изготовленную в виде каркаса, в которую вмонтированы четыре реостата РБ — 302 У2, зафиксированные в неподвижном положении с использованием скоб. На ярусе снизу установлен продублированный блок фиксации для присоединения кабелей сварки для каждого из постов, и блок зажимов для присоединения сетевого провода от ВДМ. Для наибольшего удобства блоки фиксаторов с клеммами вывода каждого балластного реостата РБ-302 объединены специальными шинами.

Благодаря своему потенциалу, балластные реостаты не только усиливают эффективность работы бригад сварщиков на заводе или на стройке, но и облегчают удобство регулировки вольт-амперной характеристики при пользовании старых сварочных аппаратов снабжённых ручкой крутящего типа.

Назначение и устройство балластного реостата

Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь. Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно. В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.

Конструктивно балластный реостат представляет собой агрегат, состоящий из:

1. Закрытого обдуваемого корпуса.
2. Нескольких плат из нихромовых или константановых лент.
3. Прерывателей, число которых соответствует числу ступеней регулирования.
4. Клемм, к которым подключаются кабеля сварочного аппарата.
5. Блока включения нужного сварочного диапазона.

Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.

Линейка РБ наиболее распространённых балластных реостатов, выполненных по вышеописанной схеме, включает в себя следующие типоразмеры:

• РБ-201 – регулирует ток в пределах от 10 до 200 А;
• РБ-300 – регулирует ток в пределах от 10 до 300 А;
• РБ-302 – регулирует ток в пределах от 10 до 315 А;
• РБ-306 – регулирует ток в пределах от 6 до 315 А;
• РБ-501 – регулирует ток в пределах от 10 до 500 А.

Принцип работы переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

• резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
• подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
• ручки, которая управляет регулировочным механизмом.

Конструктивное исполнение:

1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.
2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Наша группа «ВКонтакте»

Существует и обратная величина относительно удельного сопротивления. Масляное и водяное охлаждение используется для металлических реостатов, резисторы могут либо погружаться в жидкость, либо обтекаться ею.

В плоском переключателе подвижный контакт скользит по неподвижным контактам, перемещаясь при этом в одной плоскости. Он может состоять из набора резисторов, подключаемых ступенчато, либо иметь практически непрерывное изменение сопротивления. Если проводник является многожильным состоит из множества проводников , то следует вычислить площадь сечения одного проводника, а затем произвести ее умножение на количество проводников.

Он является комбинированным и позволяет измерять не только сопротивление, а также величину тока и напряжения.

Последние иногда называют реостатами. Это физическое явление называется электрическим сопротивлением или проводимостью. Ее можно определить из периодической таблицы химических элементов Д.

Датчики, основанные на реостатах Между положением ползунка реостата, его сопротивлением, силой тока в цепи и напряжением существуют прямые зависимости. Резисторы обычно изготовляют из проволоки или ленты, материалом для которых служат сплавы металлов, обладающие высоким удельным сопротивлением константан, никелин, манганин, фехраль. Он включает в свой состав набор ламп накаливания, которые соединены параллельно.

Если же передвинуть рукоятку реостата по часовой стрелке, то в цепь возбуждения окажется включенной часть сопротивления реостата. При этом следует иметь в виду, что охлаждающая жидкость должна и может охлаждаться как воздухом, так и жидкостью. Понятно, что чем больше сопротивление, тем меньше сила тока. Реостат состоит из ряда одинаковых сопротивлений 9 секций , присоединенных к контактам 8.

Погружаемые в масло элементы должны иметь как можно большую поверхность, чтобы обеспечить хорошую теплоотдачу. При перемещении движка изменяется длина токопроводящего слоя, а следовательно, и величина сопротивления реостата, включаемого последовательно в схему, что в вызывает некоторое изменение величины силы тока в цепи и перераспределение напряжения между реостатом и нагрузкой. В этом случае два крайних зажима 2 и 4 реостата рис. Параллельное соединение обеспечивает соответствие действующего тока нагрузки допустимым значениям, обусловленным данными каталога.

При выполнении расчетов необходимо учитывать зависимость электрического сопротивления материала и от других физических величин или факторов, к которым относятся следующие: геометрические составляющие; электрические величины; температурные показатели. Такая конструктивная форма придается обычно фехралевым спиралям, намотанным на ребро, используемым в ящиках резисторов большой мощности рис. Понятно, что чем больше сопротивление, тем меньше сила тока. Реостат 2 рис.
Реостаты и их применение

Принцип работы

Принцип работы РС можно рассмотреть на примере действия ползункового прибора. Ползун перемещается вдоль катушки поперёк витков намотки. По бокам керамического цилиндра установлены две стойки, которые поддерживают горизонтальную штангу. Ползун надет через отверстие в корпусе на эту горизонтальную ось, по которой он свободно перемещается.

Что такое потенциал в электричестве

Ползунок двумя металлическими пластинками трётся о витки катушки. Ток не может проходить напрямую через витки, а только по спирали. Следовательно, работать может только та часть катушки, которая заключена между входным контактом и ползунком. Этим была решена проблема ограниченности длины проводника проволочного РС.

Чем ближе контактор к входному контакту катушки, тем меньше сопротивление РС. В результате уменьшается напряжение, и увеличивается сила тока электрической цепи. Напряжение подаётся на всю длину обмотки, а рабочий ток снимается контактами ползуна. Контактор в принципе разделяет РС на два последовательно соединённых резистора.

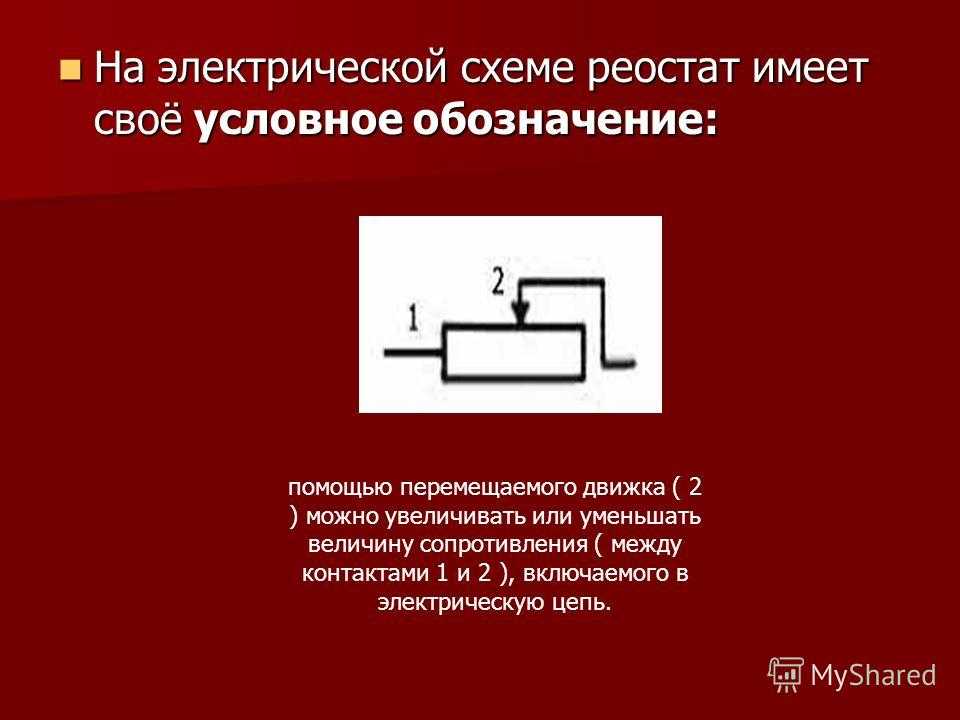

Обратите внимание! Реостат на схеме обозначают в виде прямоугольника со стрелкой. Геометрическая фигура – это катушка, а стрелка означает ползунок

Обозначение реостата на электросхеме

Прозвонка проводов

В режиме прозвонки можно проверить провода на обрыв на любом участке цепи. На шкале мультиметра она обозначена значком «звуковой микшер». При неповрежденной проводке и контактах будет слышен сигнал — тонкое попискивание. Если проводимости нет, звук прекращается.

Как узнать, целы ли провода:

1. Выбрать переключателем режим прозвонки.
2. Щупы вставить в базу СОМ и средний разъем VΩmA.
3. Прикоснуться мультиметром к контактам исследуемого участка, замкнув цепь.

По наличию или отсутствию звука делаются выводы о целостности проводов. Рекомендуется предварительно прозвонить сами щупы, чтобы исключить их повреждение. Они соединяются наконечниками друг с другом, при этом должен слышаться непрерывный звук.

Принцип действия

Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком. Это происходит благодаря надежной изоляции между проводниками.

Положения ползунка

Устройство ползункового реостата

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.

Реостат, используемый в качестве делителя напряжения

Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат. Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.

Полупроводниковые резисторы

Это полупроводниковые приборы с двумя выводами, обладающие зависимостью электрического сопротивления от параметров среды — температуры, освещенности, напряжения и др. Для изготовления таких деталей используют полупроводниковые материалы, легированные примесями, тип которых определяет зависимость проводимости от внешнего воздействия.

Существуют следующие типы полупроводниковых резистивных элементов:

1. Линейный резистор. Изготовленный из слаболегированного материала, этот элемент имеет малую зависимость сопротивления от внешнего воздействия в широком диапазоне напряжений и токов, чаще всего он применяется в производстве интегральных микросхем.
2. Варистор — элемент, сопротивление которого зависит от напряженности электрического поля. Такое свойство варистора определяет сферу его применения: для стабилизации и регулирования электрических параметров устройств, для защиты от перенапряжения, в других целях.
3. Терморезистор. Эта разновидность нелинейных резистивных элементов обладает способностью изменять свое сопротивление в зависимости от температуры. Существует два типа терморезисторов: термистор, сопротивление которого падает с ростом температуры, и позистор, чье сопротивление растет вместе с температурой. Терморезисторы применяются там, где важен постоянный контроль над температурным процессом.
4. Фоторезистор. Сопротивление этого прибора меняется под воздействием светового потока и не зависит от приложенного напряжения. При изготовлении используется свинец и кадмий, в ряде стран это послужило поводом для отказа от применения этих деталей по экологическим соображениям. Сегодня фоторезисторы уступают по востребованности фотодиодам и фототранзисторам, применяемым в аналогичных узлах.
5. Тензорезистор. Этот элемент устроен так, что способен менять свое сопротивление в зависимости от внешнего механического воздействия (деформации). Используется в узлах, преобразующих механическое воздействие в электрические сигналы.

Такие полупроводниковые элементы, как линейные резисторы и варисторы, характеризуются слабой степенью зависимости от внешних факторов. Для тензорезисторов, терморезисторов и фоторезисторов зависимость характеристик от воздействия является сильной.

Полупроводниковые резисторы на схеме обозначаются интуитивно понятными символами.

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.

Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частями цилиндрической поверхности, которые соединены, согласно схеме. Неподвижные контакты, которые соединены с элементами резистора, крепятся на неподвижную рейку. Когда ось барабана поворачивается приводом либо маховиком, эти части перемыкают неподвижные контакты, являясь контактами подвижными. Этим изменяется сопротивление в цепи.

Вышесказанное полностью проясняет вопрос, что такое реостат. Как видно, это очень важный элемент, который широко применяется в различных

§ 1 Реостат: принцип работы и устройство

Важным элементом управления сопротивлением электрической цепи является реостат. В нем используется проводник из известного материала с определенной длинной, позволяющей рассчитать его сопротивление. Принцип работы заключается в изменении сопротивления, а значит, появляется возможность регулировать силу тока и напряжение в электрических цепях. Рассмотрим устройство реостата.

На рисунке 1 представлен реостат, состоящий из керамической трубы (1), на которую намотан провод (2) и имеются два контакта (3а), также штанга, в конце которой расположен контакт (3б). По ней движется скользящий контакт (4), который называют «ползун».

При расположении «ползуна» посередине (рис. 2а) только половина проводника принимает участие в электрической цепи. При передвижении его дальше (рис. 2б) длина проводника возрастает, и сопротивление увеличивается, но сила тока уменьшается. Передвигаем «ползун» в противоположную сторону (рис. 2в), и сопротивление уменьшится, а сила тока в цепи возрастет.

Внутри реостат полый, так как при протекании тока происходит нагревание реостата, а полость способствует быстрому охлаждению.

§ 2 Обозначения реостата на схемах и его использование

Как известно, каждый элемент цепи обозначается символом. Обозначение реостата (рис. 3):

Красный прямоугольник – сопротивление, синий – контакт, подводящий провод, зеленый – скользящий контакт. Если ползунок передвинуть влево, сопротивление реостата уменьшается, а при движении вправо – увеличивается.

Используют еще одно обозначение реостата (рис. 4):

На схеме прямоугольник обозначает сопротивление, а стрелка – то, что его можно изменять.

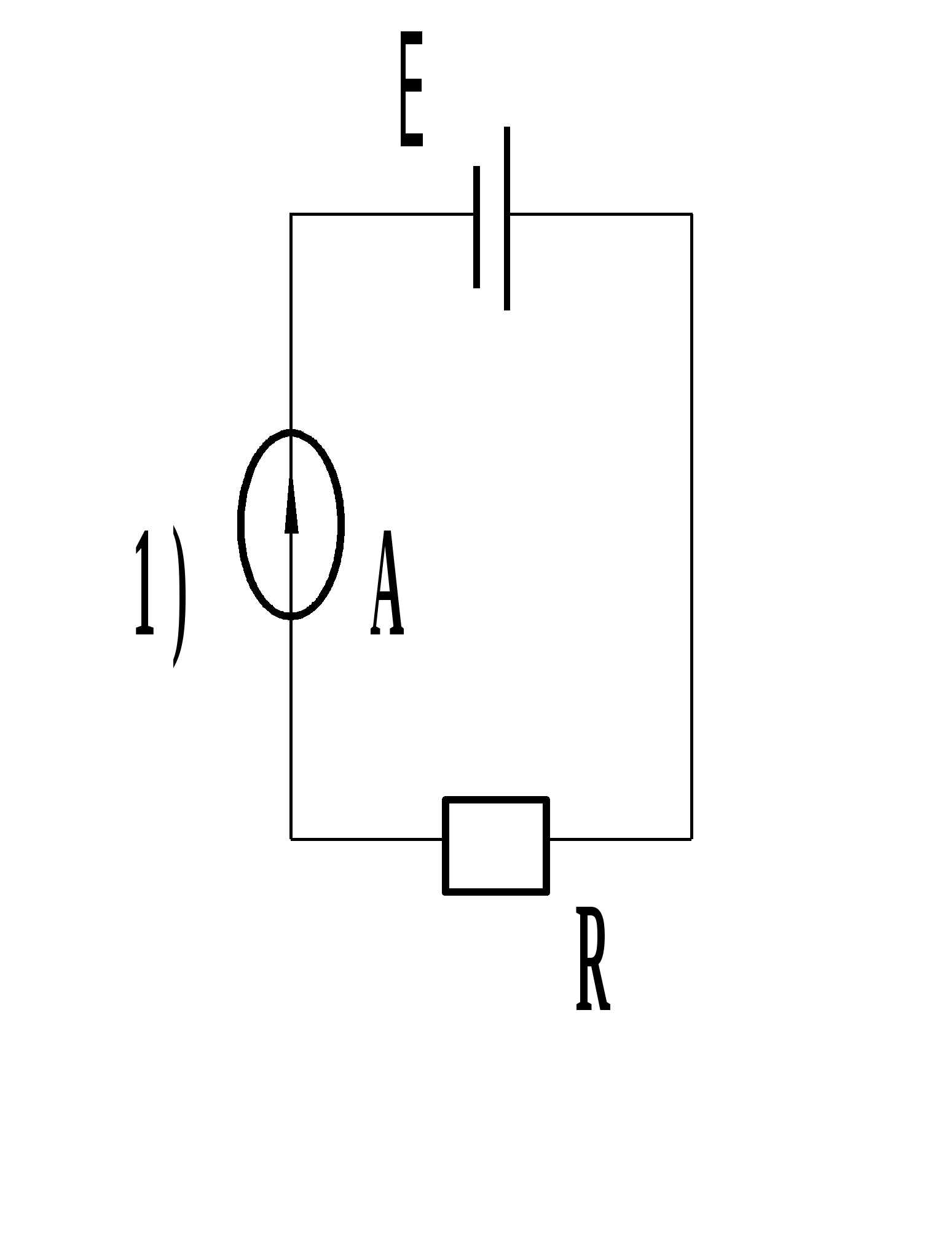

В электрическую цепь реостат включают последовательно. Рассмотрим схему включения реостата (рис. 5):

Зажимы (1) и (2) подключаются к источнику тока. Второй контакт подсоединен к ползунку. Увеличивая сопротивление реостата, накал лампочки (3) начинает уменьшаться, а значит, ток в цепи тоже уменьшается. Если уменьшить сопротивление реостата лампочка будет гореть ярче.

Реостат – универсальный прибор. Его используют в бытовых приборах. Например, в телевизорах для регулирования громкости и при переключении каналов. Для безопасности используют реостаты с защитным кожухом (рис. 6).

Список использованной литературы:

1. Физика. 8 класс: Учебник для общеобразовательных учреждений /А.В. Перышкин. – М.: Дрофа, 2010.
2. Физика 7-9. Учебник. И.В. Кривченко.
3. Физика. Справочник. О.Ф. Кабардин. – М.: АСТ-ПРЕСС, 2010.

Электрические сети зациклены на передаче электроэнергии от источника к потребителю, которые являются основными элементами цепочки. Но кроме них в электрическую цепь вставляются и другие составляющие, к примеру, управляющие элементы, к которым относится реостат или любой другой прибор с таким же принципом действия. Устройство реостата – это проводник определенного сечения и длины, через которые можно узнать сопротивление проводника. Конечно, обговаривается и его материал. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети. Итак, реостат – это прибор, регулирующий напряжение и ток.

Устройство и принцип работы

Конструкция постоянных резисторов довольно простая. Они состоят из керамической трубки, поверх которой намотана проволока или нанесена резистивная плёнка с определённым сопротивлением. На концы трубки вставлены металлические колпачки с припаянными выводами для поверхностного монтажа. Для защиты слоя используется лакокрасочное покрытие.

Устройство таких элементов можно понять из рисунка 2 ниже.

В большинстве моделей такая конструкция традиционно сохраняется, но сегодня существуют различные виды сопротивлений с использованием резистивного материала, устройство которых немного отличается от конструкции описанной выше.

Рис. 2. Строение резистора

Современную электронную аппаратуру наполняют платы, начинённые миниатюрными деталями. Поскольку тенденция к уменьшению размеров электронных приборов сохраняется, то требования к уменьшению габаритов коснулись и резисторов. Для этих целей идеально подходят непроволочные сопротивления. Они просты в изготовлении, а их номинальные мощности хорошо согласуются с параметрами маломощных цепей.

Казалось бы, что эра проволочных резисторов постепенно уходит в прошлое. Однако это не так. Спрос на проволочные сопротивления остаётся в тех сферах, где транзисторы с металлоплёночным или с композитным резистивным слоем не справляются с мощностями электрических цепей.

Для непроволочных резисторов используются следующие резистивные материалы:

• нихром;
• манганин;
• константан;
• никелин;
• оксиды металлов;
• металлодиэлектрики;
• углерод и другие материалы.

Перечисленные вещества обладают высокими показателями удельного сопротивления. Это позволяет изготавливать электронные компоненты с очень маленькими корпусами, сохраняя при этом значения номинальных величин.

Размеры и формы корпусов, проволочных выводов современных резисторов соответствуют стандартам, разработанным для автоматической сборки печатных плат. С целью надёжного соединения выводов способом пайки, выводы деталей проходят процесс лужения.

Конструкция регулировочных (рис. 3) и подстроечных резисторов (рис.4) немного сложнее. Эти переменные транзисторы состоят из кольцевой резистивной пластины, по которой скользит бегунок. Перемещаясь по кругу, подвижный контакт изменяет расстояние между точками на резистивном слое, что приводит к изменению сопротивления.

Рис. 3. Регулировочные резисторыРис. 4. Подстроечные резисторы

Принцип действия.

Работа резистора основана на действии закона Ома: I = U/R , где I  – сила тока, U – напряжение, R – сопротивление на участке цепи. Из формулы видно как зависят от величины сопротивления параметры тока и напряжения.

Подбирая резисторы соответствующего номинала, можно изменять на участках цепей величины тока и напряжения. Например, увеличивая сопротивление последовательно включённого резистора на участке цепи, можно пропорционально уменьшить силу тока.

Условно резистор можно представить себе в виде узкого горлышка на участке трубки, по которой течёт некая жидкость (см. рис. 5). На выходе из горлышка давление будет ниже, чем на его входе. Примерно, то же самое происходит и с потоком заряженных частиц – чем больше сопротивление, тем слабее ток на выходе резистора.

Для схемы «Индикатор подключения нагрузки»

Искать включатель освещения или розетку в темноте — дело малоприятное. В продаже появились бытовые включатели освещения, оснащенные индикаторами, подсвечивающими их местоположение. Немного усовершенствовав схему, такой индикатор можно превратить в индикатор подключения нагрузки.Индикатор подключения нагрузки (ИПН) представпяет собой устройство, встроенное вовнутрь розетки и индицирующее наличие контакта между вставленной сетевой вилкой от какого-либо бытового прибора и розеткой. Особенно удобен индикатор, если подключаемые приборы не имеют собственного сетевого индикатора. ИПН также полезен для радиоэлектронных изделий, у которых индикаторы включения находятся во вторичной цепи питания, поскольку позволяет проверить их входные цепи.ИПН состоит из:- датчика тока нагрузки на диодах VD2…VD6; — Г-образного фильтра R1-C1; — ключа на полевом транзисторе VT1; — блока индикации на элементах VD9, VD10, R2, HL1.Если к розетке XS1 не подключена нагрузка, то через диоды VD1…VD6 ток не протекает, накопительный конденсатор С1 разряжен и полевой транзистор VT1 закрыт. Тиристорные зажигалки газа схема Ток стока VT1 равен нулю, индикатор HL1 не светится.При подключении нагрузки к розетке XS1 ток нагрузки протекает через встреч но-параллельно включенные диод VD1 и цепочку диодов VD2…VD6. Отрицательные полуволны сетевого напряжения проходят через VD1. а положительные — через VD2.. .VD6. Падение напряжения на диодах VD2…VD6 через резистор R1 поступает на накопительный конденсатор С1 и заряжает его до величины, превышающей напряжение отсечки полевого транзистора VT1. Транзистор VT1 открывается, и через его канал исток-сток, резистор R2, светодиод HL1 и диод VD9 протекает ток. Светодиод HL1 ослепительно светится, сигнализируя о подключении нагрузки. Резистор R2 является токоограничительным, диод VD9 запрещает протекание тока через нагрузку при обратных полупериода… Смотреть описание схемы …

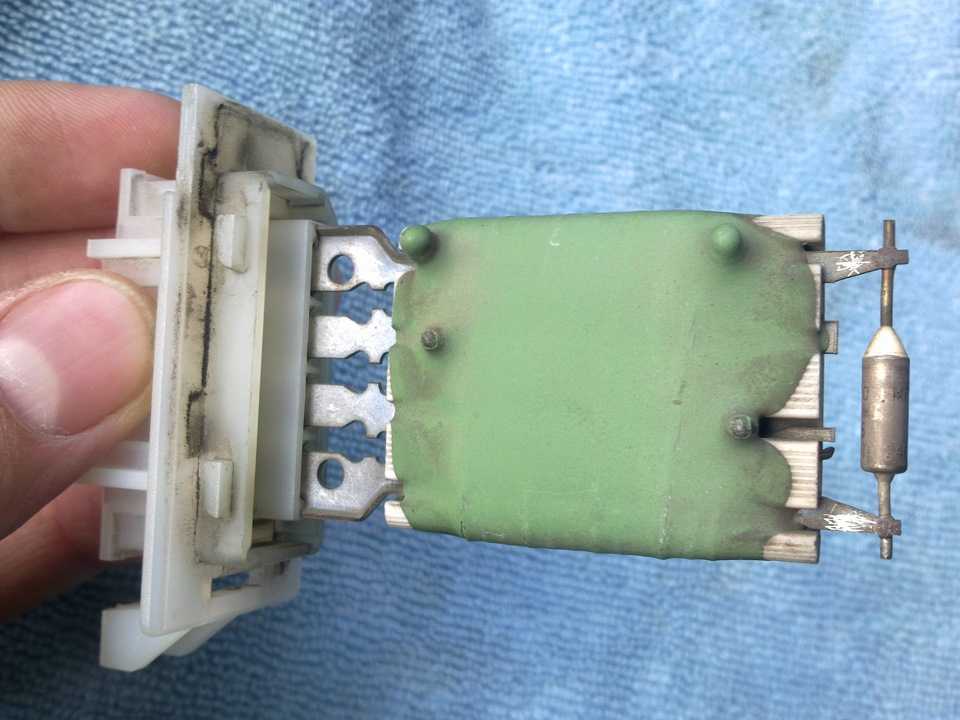

Реостат печки отопления салона

Понять о том, что неисправен реостат печки отопления салона можно по следующим признакам:

• салон не прогревается, несмотря на то, что температура двигателя достигла номинала;
• печка не включается в одном или нескольких режимах;
• блок реостатов при прозвонке мультиметром показывает значения близкие к короткому замыканию либо обрыву.

Электрические реостаты нашли широкое применение в промышленности, технике и автомобилях. Сопротивления используются и для пуска электродвигателей, и в радиотехнике, и в качестве активной нагрузки. Выход из строя резистора способен сделать неработоспособной всю схему в которую он входит.
