Щитки освещения ощв, уощв для производственных и общественных зданий

Аварийное освещение

Щит аварийного освещения ЩАО

Щитки аварийного освещения относятся к автономным системам с подведенными к ним кабельными цепями, прокладываемыми непосредственно от вводного устройства. Они подключаются через систему ввода резерва, предполагающую наличие двух независимых питаний.

В отличие от рабочего режима, аварийное освещение нельзя отключать вручную, поскольку в соответствующем оборудовании не предусмотрено отдельного выключателя. Этот тип управляющих систем имеет только два режима: аварийное освещение включено постоянно либо выключается автоматически посредством магнитных пускателей и управляющей ими автоматики.

Щиты управления освещением

ОЩВ 6

ОЩВ 9

ОЩВ 12

ОЩВ щиты

Щит для управления освещением (или сокращенно — ЩУО) — это специальный тип оборудования, которое используется для контроля над источниками света (предполагается искусственный свет).

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Принцип работы предполагает следующие функции:

• Прием и последующее распределение электроэнергии
• Защита системы при перегрузках или при возникновении короткого замыкания
• Обеспечение управления отдельными частями системы, то есть локальное управление приборами

Производство качественного оборудования для управления освещением является основной задачей нашей компании, поэтому каждый наш клиент получает щиты управления освещением отличного качества по оптимальной цене.

Мы подходим в индивидуальном порядке к каждому своему клиенту и производим оборудование с необходимыми модификациями в зависимости от многих факторов.

Особенности щита ЩУО

Ящики ЩУО производятся в форме шкафов, внутренней частью которых является аппаратура для непосредственного управления. Среди такого оборудования стоит выделить такие вещи:

Детали для автоматического контроля и управления светом
УЗО
Шины, которые служат важной частью системы и отвечают за заземление

Разновидность щитов освещения

Как и любое другое оборудование, щиты для управления освещением имеют определенную разновидность.

1. ЩО\ЩУО. Данный тип оборудования представляет из себя наиболее универсальный вариант. Щит такого типа позволяет производить управление внутри и снаружи здания и позволяет организовать нормальную работу систему на всех типах объектов.
2. ЩОА\ЩАО. Это аварийный щит, который монтируется в помещениях с более высоким риском возникновения каких либо чрезвычайных происшествий. В тоже время детские учреждения должны быть обязательно укомплектованы таким типом щита.
3. ШУНО\ЩНО. Щит управления освещением, который используется для внешнего освещения и имеет специальный датчик.

Основные преимущества электрощитов управления освещения

Среди главных плюсов можно выделить такие пункты:

• Возможность использовать разные лампы одновременно
• Возможность экономить электроэнергию
• Программирование работы системы освещения в электрощитах управления освещения
• Смена расхода энергии и постоянный учет показателей

Для наших заказчиков мы подберем оптимальный вид оборудования в индивидуальном порядке с доступным ценником.

Это позволит выбрать оборудование специально для ваших условий и сделать его работу оправданной и эффективной.

Аварийное освещение

Щит аварийного освещения ЩАО

Щитки аварийного освещения относятся к автономным системам с подведенными к ним кабельными цепями, прокладываемыми непосредственно от вводного устройства. Они подключаются через систему ввода резерва, предполагающую наличие двух независимых питаний.

В отличие от рабочего режима, аварийное освещение нельзя отключать вручную, поскольку в соответствующем оборудовании не предусмотрено отдельного выключателя. Этот тип управляющих систем имеет только два режима: аварийное освещение включено постоянно либо выключается автоматически посредством магнитных пускателей и управляющей ими автоматики.

Схема распределительного щита

Существует множество конфигураций схем электрощита. Различаются они по месту применения (для дома или квартиры), наличию заземляющего контура (заземление, зануление или их отсутствие), количеству фаз (однофазная схема 220 вольт или трехфазная 380 вольт) и другим параметрам. Углубляться в данный вопрос не будем. Рассмотрим лишь простую однофазную схему с заземлением и выделим основные особенности сборки.

Ниже представлена схема с указанием основных компонентов распределительного щита.

Корпус щита. Шина нулевых рабочих проводников. Шина нулевых защитных проводников (заземление или зануление). Устройство защитного отключения (УЗО). Автоматический выключатель. Счетчик электроэнергии. Линии групповых цепей.

Разработанная с учетом конкретного места назначения схема упростит ориентирование в разветвленной сети электропроводки, упорядочит потребителей энергии (бытовые электроприборы) и покажет назначение каждого задействованного элемента автоматики в электрощите.

Едиными правилами для любых схем распределительного щита являются:

• Наличие вводного автомата перед счетчиком. С его помощью можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.
• На электроплиты, духовые шкафы, кондиционеры и иную бытовую технику, обладающую большой мощностью целесообразно устанавливать отдельные автоматы в связке с УЗО. Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.
• Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы.
• При компоновке электрощита необходимо соблюдать согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка (принцип селективности).

Задачи автоматики для вентиляции зданий

Сервопривод куплен наа Aliexpress за 2 usdИсточник youtube.com

Сегодня на любом современном предприятии есть множество приборов и узлов для управления приточной вентиляцией и набор их функций порой не просто помогает, но даже может спасать здоровье и человеческие жизни. ПУ модуля ШУПВВ или ЩУВ оснащаются элементами электронного интеллекта для следующих действий:

• постоянное поддержание микроклимата помещения в заданном режиме (температура, влажность, загазованность);
• возможность дистанционного управления тем или иным блоком (запуск/блокировка, смена режима) удаленно (оператором при помощи ПУ);
• автоматически переход оборудования на другой режим при смене сезона (зима – лето);
• контроль всех фильтров на уровень загрязнение и автоматическая подача сигнала о необходимости их очистки/замены;
• автоматическое управление приточной вентиляцией при помощи заслонок;
• блокировка притока воздуха при срабатывании пожарных датчиков безопасности;
• отключение электропитания при возникновении скачков напряжения.

Автоматизация систем вентиляции и кондиционирования.

Разновидности ЩУВ и ШУПВВ

Сборка щитов должна обеспечивать полную видимость каждого прибора и максимально быстрый доступИсточник oboiman.ru

Современный рынок электрооборудования предлагает широкий выбор самых разных ЩУВ и ШУПВВ, классифицируя их по размерам и по категориям. Все модификации можно разделить, как минимум, на четыре пункта:

• Оборудование для проветривания и удаления задымленности в помещениях. Такой климат-контроль нужен на производстве, например, для обустройства рабочего места сварщика или в кузне.
• ЩУ, контролирующие запуск, остановку и частоту вращения (мощность) систем вентиляции. Как правило, устройства такого типа имеют обширный функционал и могут устанавливаться как в подвесных, так и напольных шкафах управления. Возможна работа с фреонными установками, водяными калориферами и управление приточной вентиляцией.
• ЩУ электроснабжением приточно-вытяжной вентиляции. Сюда включается рекуператор для поддержания заданной температуры входящих и выходящих газовых потоков. Существуют также модификации, на основе гликоля (CₙH₂ₙ(OH)₂), где в системе теплоснабжения применяется циркуляция незамерзающих жидкостей типа антифриза. Сюда также входит циркуляционный насос и автоблокировка от неконтролируемых температурных перепадов.
• Модель с использованием обычного рекуператора рассматривается, как ЩУ приточной вентиляцией. Его легко перевести в любой режим. Сам рекуператор здесь выполнен в виде оцинкованного стального куба (квадратного или прямоугольного) с четырьмя патрубками – по два с каждой стороны. К ним подсоединяются металлические или пластиковые воздуховоды.

Рекомендации по сборке ЩУВ и ШУПВВ

Монтажом и тестированием ЩУВ должны заниматься специалистыИсточник ivctl.ru

В любом случае все работы по сборке и установке ЩУВ и ШУПВВ должны производится квалифицированными специалистами с соблюдением ТУ 3431-001-67762877-2013 и ТУ 4371-001-67762877-2016. Самостоятельный монтаж и сборка устройств управления категорически запрещена. Корпусы щитов или шкафов тоже нельзя изготавливать по собственному усмотрению – их заказывают в соответствии с предполагаемым оборудованием. В тех случаях, когда не хватает каких-то проводов, креплений или тумблеров (такое часто случается) их замена должна в точности соответствовать заданным техническим характеристикам.

Комплект элементов ЩУВ сопровождается схемойИсточник oboiman.ru

К комплектации всех ЩУВ и ШУПВВ заводом-изготовителем всегда прилагается монтажная схема, которой будет руководствоваться специалист при сборке. Но её сохраняют на предприятии на случай необходимости проведения каких-либо ремонтных работ.

Щит автоматики поддержание постоянного расхода воздуха.

Щиток наружного освещения

Щиток наружного освещения

Специальные щиты управления для наружного освещения отличаются от обычных изделий организацией включения сети, которое может производиться вручную или в автоматическом режиме. Для автоматической коммутации нагрузок применяются следующие электронные компоненты:

• датчики движения, фиксирующие перемещение в освещаемом пространстве;
• фотореле, реагирующее на уровень освещенности в контролируемой зоне;
• звуковые датчики;
• реле времени, включающие нагрузку в нужный момент.

Ручное включение

Расположение переключателей на корпусе щитка

Этот режим управления освещением применяется в следующих случаях:

• при проведении текущего обслуживания или аварийного ремонта;
• при выходе из строя систем автоматики;
• при необходимости настройки и тестирования нового оборудования.

Для перевода системы в ручной режим следует воспользоваться специальными переключателями, устанавливаемыми на дверце щитка или на его боковой панели. Выполнить эту коммутацию можно одним из приведенных ниже способов:

• переводом в нужное положение ключа ручного управления;
• посредством специального выключателя, устанавливаемого с внешней стороны или внутри шкафа;
• с помощью кнопочной станции (этот вариант чаще всего применяется в заводских условиях).

Для перевода щитка к групповому управлению освещением в автоматическом режиме потребуется произвести обратное переключение.

Функции шкафа управления

• Оперативное управление включением/отключением линий электрообогрева в ручном или автоматическом режимах.
• Работа по заданному алгоритму с использованием терморегуляторов или специализированных контроллеров, к которым подключаются контрольные датчики температуры, а также при необходимости в зависимости от объекта датчики уровня, расхода, давления влажности, осадков и т.д.
• Защита линий электрообогрева от скачков напряжения в питающей сети, перегрузок, а также при возникновении аварийной ситуации, перегреве или коротком замыкании.
• Снижение пиковой нагрузки на питающую сеть за счет плавного (плавный пуск) или ступенчатого включения групп линий электрообогрева.
• Контроль состояния технологических процессов, своевременное обнаружение аварийного режима работы системы обогрева и выдача сигналов об авариях, в том числе при необходимости в систему верхнего уровня (АСУ, АСУТП).
• При необходимости оперативное переключение с основного на резервный ввод питания для бесперебойной работы обогреваемого объекта.

Что такое автоматика для вентиляционных систем

Сегодня автоматические системы управления вентиляцией представлены большим комплексом всевозможных технических приборов. Все они, начиная от термостатов, и заканчивая сложными компьютеризированными модулями, предназначаются для облегчения управления и контроля над работой принудительных вентиляционных систем. Разнообразие оборудования даёт возможность решения задач по обеспечению автоматизации на любом объекте, вне зависимости от его характеристик и назначения.

Исходя из эксплуатационно-технических требований, возможен различный подход к изготовлению пультов автоматизированного управления вентиляцией:

• На одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления.
• В других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.

Разница в подходах обусловлена необходимостью обеспечить эффективное функционирование вентиляции и созданием комфортных условий для жильцов или работников во внутренних помещениях здания, вне зависимости от времени года и внешних погодных условий.

Управление работой вентиляционных механизмов происходит с помощью комплекса датчиков, установленных внутри помещений. Одни из них действуют по принципу термостата — с повышением температуры внутри здания автоматически включаются вентиляторы, чем обеспечивается приток свежего воздуха.

Рекомендуем ознакомиться:  Вытяжка для кухни рециркуляционная без воздуховода

Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

Конструктивно подобные модули состоят из трех групп узлов:

• Датчики — приборы, передающие информацию об окружающей среде — термостаты, измерители влажности воздуха, газоанализаторы. Собранные данные они передают в анализирующий центр.
• Центр управления собирает и обрабатывает информацию, поступающую от контрольных датчиков, и на основании полученного анализа выдает команды механизмам управления на изменения режима работы.
• Исполнительные механизмы — узлы, осуществляющие механические действия. К этой группе относятся: преобразователь частоты вращения вентилятора, сервоприводы для регулировки положения задвижек и т.д.

Центры управления анализируют соотношение в воздухе кислорода и углекислого газа, процент влажности, при необходимости выдавая команду проветрить помещение. При обнаружении возгорания высокоинтеллектуальная электроника самостоятельно блокирует приток свежего воздуха, препятствуя распространению пожара.

В обычном режиме автоматика обеспечивает слаженное функционирование всех узлов и механизмов вентиляционных систем без привлечения оператора.

Компьютеризированные модули передают информацию о режиме работы, о показаниях датчиков на единый пульт управления. Это позволяет оператору, при необходимости, корректировать работу автоматики, и менять настройки в удаленном режиме.

В зависимости от конкретной ситуации, используется один из 3-х режимов управления приборами:

• Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
• Автономный. Аппаратура работает в соответствии с установленными настройками, вне зависимости от прочих инженерных систем, установленных в здании.
• Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в доме — например, с пожарной сигнализацией, иными аварийными датчиками.

Таким образом, автоматизированный комплекс исполняет роль управляющего контрольного центра. Он запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.

MASTERBOX — флагманские модули автоматики для вентиляции

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Понять ее можно довольно быстро. Вначале туда монтируется крепление, входящее в комплект. Распределительные шины.

Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. В полученные отверстия вводятся кабели.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой.

Когда щитки делаешь постоянно и сотнями в год — схема отпечатываются в голове. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент.

Герметичные боксы пригодятся для установки на улице и нас не интересуют.

Его необходимо устанавливать на все розеточные и силовые электрические линии. Там где общая длина всех проводов и кабелей не превышает м.

Схема электрического щитка в квартире с УЗО и заземлением Если дом новый или кабель в подъезде меняли и устанавливали контур заземления, то схема квартирного щитка будет отличаться. Схема распределительного щита 220В

Особенности подключения силовых щитков

Подключение к силовому щиту оборудования и системы освещения, а также соединение внутри шкафчика выключателей, УЗО, ограничителей и других элементов ЩС может осуществляться с помощью различных установочных и соединительных проводов:

• ПАВ. Провод установочный с алюминиевой токопроводящие жилой с ПВХ изоляцией. Провод представлен в одно- и многопроволочном исполнении класс гибкости 1, 2.
• ПВС. Провод бытовой для подключения бытовых приборов и удлинителей в ПВХ изоляции и ПВХ оболочке с медными многопроволочными жилами 5 класса гибкости.
• ПуВ. Провод установочный с медной жилой и изоляцией из ПВХ-пластиката класс гибкости 1, 2.
• ПуГВ. Провод с ПВХ изоляцией установочный используется для подключения стационарных агрегатов и приборов класс гибкости 5.
• ШВВП. Шнур бытовой с ПВХ изоляцией И ПВХ оболочкой предназначен для присоединения светильников, БРА и комнатных торшеров.

Пакеты проводов стягивают хомутами в пучки, а контакты зачищают и обжимают наконечниками. Длина проводников подбирается так, чтобы исключить их провисание. предлагает купить кабельную продукцию от крупнейших производителей. В наличии на складе представлены все перечисленные провода, которые можно заказывать в любом объеме.

Вся продукция проходит официальное оформление и отправляется с пакетом необходимых документов. Большой склад площадью более 2500 м2, а также оснащение краном и погрузчиками позволяет компании формировать крупные заказы сразу от нескольких клиентов. Поэтому ваш заказ будет доставлен оперативно и точно в срок. назад

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

• Поддержание заданных параметров микроклимата внутренних помещений — температуры и влажности воздуха, насыщенности углекислым газом и т.д.
• Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
• Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
• Самостоятельный перевод оборудования в летний или зимний режим.
• Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
• Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
• Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
• Отключение электропитания при аварийных ситуациях — резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

segnetics pixel 2511 контроллер для управления системами вентиляции

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом. Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

• Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
• Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

Что требуется для реализации схемы

Главная особенность заключается в том, что схема неотключаемой линии не нуждается в значительных капиталовложениях, это бюджетное мероприятие, которое по карману каждому человеку. В целом нужно будет провести подключение всего одного автоматического выключателя или выключателя нагрузки. Далее остается только грамотно собрать схему электрощита.

Стоит сказать, что имея хотя бы базовые знания, можно самостоятельно заняться данным вопросом, особых сложностей нет. К примеру, вводной автомат установлен в этажном щите для квартиры или в щите учета, если речь идет о частном секторе. Коммутационный аппарат в таком случае устанавливается на вводе электрического щита.

Тут уже может быть как автоматический выключатель, так и выключатель нагрузки. С этого устройства перемычки расходятся на два направления, один в автомат, который располагается на верхней DIN-рейке (смотрите рисунок). Второй идет вниз на ввод второго выключателя нагрузки. В подобной ситуации неотключаемой линией будет именно группа устройств установленных на верхней DIN-рейке, вторая будет отключаемой.

Покидая дом нужно будет только щелкнуть ВН (выключатель нагрузки), установленный на нижней DIN-рейке, отключить от электрической сети помещение и не думать о том, а включен ли утюг или все же выключен, с чайником не произойдет ничего и так далее. В работе останутся только потребители, которые функционируют от групповых автоматов расположенных до отключаемого ВН. Как видно сложного действительно ничего нет и объяснения весьма простые и понятные, особенно для человека, который разбирается в этом вопросе.

В интернет сети имеется еще несколько вариантов реализации подобной схемы, так что можно провести определенное количество времени за компьютером для изучения всевозможных схем и методов подключения.

Взять, к примеру, такой вариант, где второй выключатель нагрузки отсутствует, а что касается НЕОТКЛЮЧАЕМЫХ ЛИНИЙ, то они подключены напрямую к верхнему контакту ВН.

Но эта схема не совсем правильна, потому как, любой щит должен иметь коммутационный аппарат, который служит для отключения всего щитка. В подобной ситуации обесточить весь электрощит невозможно. Если отключить вводной автомат (ВН) погаснут потребители подключенных к нижним контактам, при этом верхние клеммы остаются под напряжением и соответственно все что к ним подключено тоже.

Опасность данной схемы заключается в возможном поражении электрическим током. Придет дядя Вася электрик, отключит вводной автомат будет думать, что напряжения нигде нет и полезет в щит, а там …

Поэтому обязательно должен быть водной коммутационный аппарат, который будет отключать напряжение со всего оборудования.

Если говорить об экономии, то речь идет всего об одном рубильнике, в то время как эксплуатационная безопасность ухудшается. Исходя из этого, первый вариант является более подходящим и безопасным.

Также стоит выделить схему реализации неотключаемой линии с дополнительной защитой от утечки тока. В таком случае можно ставить УЗО на каждую группу линий, но можно установить и столько элементов, сколько имеется групповых автоматов. Тут уже важную роль играет бюджет.

Технические характеристики

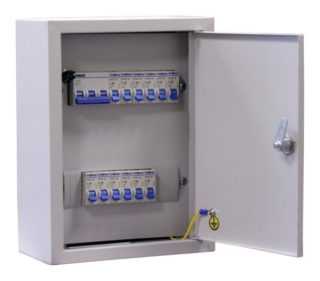

Щиток освещения ОЩВ- 12

Технические параметры щитов управления светом удобнее рассмотреть на примере серии ОЩ, изготавливаемой в соответствии с ТУ3434-006-33874352-2004. К характеристикам изделий этой категории относят следующие возможности:

• защита однофазных групповых сетей от перегрузок и токов КЗ, для чего в них предусматриваются однополюсные автоматы;
• наличие внутренней подсветки;
• допустимость подключения к кабелю ввода несколькими способами (посредством пакетного выключателя или с помощью специальных силовых клемм);
• ввод кабельных линий через верхние или нижние отверстия со съемными крышками;
• число подключаемых к одному зажиму вводных жил обычно не превышает 2-х штук;
• максимальное сечение этих шин – 50 м2;
• щитки ОЩ, ОЩВ и УОЩВ рассчитаны на рабочие напряжения 380/220Вольт и имеют массу от 13 до 24-х кг.
