Устройство провода пркс: характеристики, описание конструкции и сфера использования

Таблица термостойкой кабельно-проводниковой продукции

Наименование	Номинальное переменное напряжение	Параметры сечения	Предельные показатели термо- устойчивости	Количество жил	Область применения
Кабель РКГМ	до 660 В	от 0.75 кв.мм. до 120 кв.мм	от –60 до +180 градусов Цельсия	1	Объекты с повышенной пожароопасностью, влажностью воздуха — сауны, бани, подвалы
Провод термостойкий MVV	до 500 В	От 1 до 25 кв.мм.	от –60 до + 500 градусов	1	Места с повышенной влажностью, возможным воздействием агрессивных химических составов, высоких температур
ПРКА	до 660 В	0.5–2.5 мм.кв	от –60 до +180 градусов	1	Подключение в «экстремальных» условиях: бани, сауны, промышленные предприятия, горячие цеха
ПРКС	до 380 В	0.75–10 мм.кв	от –60 до +180 градусов	от 2 до 5	Варочные цеха, бани, сауны и прочие «экстремальные» объекты
ПВКВ	до 400 В	От 0.5 до 95 кв.мм	до 200 градусов	Одна или несколько	Одиночная прокладка в помещениях, туннелях, каналах, шахтах,
ПМТК	до 660 В	от 0.12 мм² до 4.0 мм²	от –60 до +200 градусах	Одна или несколько	Применение при установке оборудования (обогреватели, электропечи)

Требования, предъявляемые к эксплуатации и характеристики зависят от выбранной модели. Показатели морозоустойчивости различны, разная величина сечения и длина кабеля в мотке. Производство по ГОСТ или ТУ. Поэтому перед тем как купить продукцию необходимо уточнить требующиеся значения термостойкости и величину сечения.

Тонкости конструкции

РКГМ изготовлен при строгом соответствии с действующим ТУ16.К80-09-90. Провод одножильный, сделан из меди, имеет гибкость от четвертого класса по классификации ГОСТа 22483-77.

В действующих документах зафиксирован соответствие сечения жилы (номинального параметра) с реальным сечением проводов. К примеру, у жилы на один «квадрат» толщина равняется 0,31 мм. Это означает, что в состав провода должно входить от трех проволок и больше.

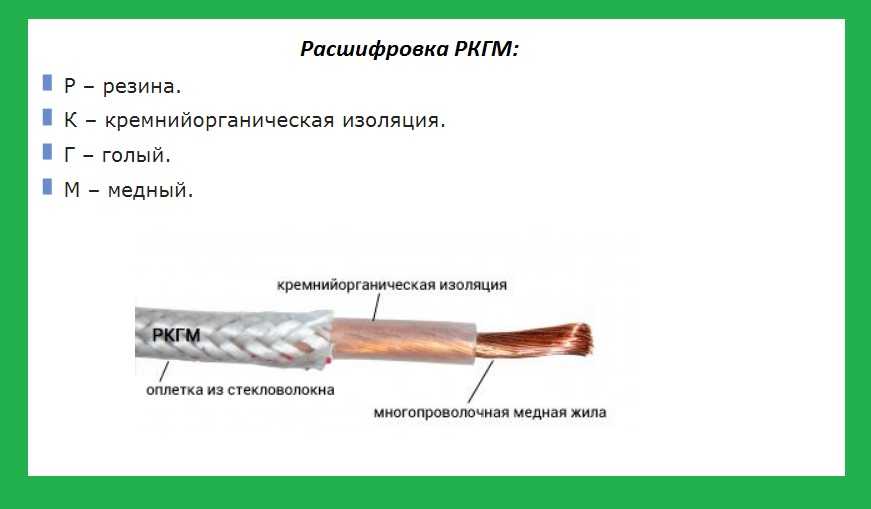

Элементы РКГМ:

ИЗОЛЯЦИЯ. Над медной жилой предусмотрен специальный изоляционный слой, изготовленный с применением резины кремнийорганического типа. Сегодня материал имеет более простое наименование — силиконовая резина или SiR. Преимущество изоляции РКГМ состоит в высоком уровне гибкости, стойкости к высокой температуре и растяжению. Для изготовления термостойкого провода применяется состав, сохраняющий параметры в широком температурном диапазоне — до 200 градусов Цельсия и более. Сегодня силиконовая изоляция активно используется для специальных противопожарных проводов, выдерживающих высокие температуры до 950 градусов Цельсия. Толщина изоляции меняется с учетом номинального напряжения.
ВНЕШНЯЯ ОБОЛОЧКА. На поверхности изделия предусмотрена оплетка, изготовленная из специальных нитей, имеющих стекловолоконную структуру и пропитанную особым типом лака КО-921. Такой подход гарантирует высокую стойкость к действию огня и повышенную прочность. Указанный тип лака включает в себя глифталевый состав и кремнийорганические смолы. Применение пропитки гарантирует стойкость провода к высоким температурам (до 250 градусов Цельсия). В целом изоляция кабеля относится к классу Н по ГОСТу 8865-93 и успешно выдерживает температуру в 180 градусов Цельсия.

Такое сочетание делает термостойкий провод РКГМ неизменным помощником в ситуации, когда требуется гибкость, неприхотливость и способность работать в широком температурном диапазоне.

Описание кабеля ркгм

Кабели гибкие КГ ТП (ХЛ)

КГ ТП (ХЛ) Основное отличие от кабеля КГ заключается в том, что изоляция и оболочка выполнены из термоэластопласта. Многие характеристики такие же, как у кабеля КГ однако, выявлены следующие особенности:

лучшие показатели устойчивости к ультрафиолетовым лучам, то есть проводка долго эксплуатируется в местах, которые подвержены влиянию солнца;
низкие массогабаритные показатели, при которых технические характеристики не пострадали, что обусловлено свойствами эластопласта;
более широкий температурный интервал – от минус 60 градусов до +50 градусов, поэтому работоспособность сохраняется в условиях холодного климата;
более доступная стоимость.

Срок эксплуатации кабелей до 4-х лет при условии, что соблюдаются все правила монтажа, использования

Важно помнить, что срок службы начинает отсчитываться с момента изготовления

Расшифровка кабеля КГТП:

КГ — кабель гибкий ТП — изоляция и оболочка из термоэластопласта Элементы конструкции кабеля КГТП: Токопроводящие жилы — медные, круглой формы класса 5. Изоляция — из термоэластопласта. Скрутка — изолированные жилы скручены с заполнением свободного пространства между жилами. Оболочка — из термоэластопласта черного или синего цветов. Область применения кабеля КГТП:

Кабели силовые гибкие с медными жилами предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное переменное напряжение до 660 В частоты до 400 Гц или на постоянное напряжение 1000 В. Технические параметры кабеля КГТП:

Вид климатического исполнения кабелей — ХЛ, категория размещения 1,2,3 по ГОСТ 15150-69. Кабели устойчивы: — к воздействию повышенной температуры окружающей среды до 50˚С — к воздействию пониженной температуры окружающей среды не ниже 60˚С — к изменению температуры окружающей среды от минус 60 до плюс 50˚С — к воздействию солнечного излучения. Радиус изгиба кабелей при монтаже и эксплуатации — не менее 8 диаметров кабеля. Растягивающие усилия на кабель должны быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил. Длительно допустимая температура на токопроводящих жилах не должна превышать плюс 75°С. Класс пожарной опасности по НПБ 248-97 — О2.7.2.4. Строительная длина кабелей: — с номинальным сечением основных жил до 35 мм² включительно — не менее 150 метров — с номинальным сечением основных жил 50 – 120 мм² – не менее 125 метров. Срок службы кабелей — до 4 лет. Гарантийный срок эксплуатации кабелей — 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Экран и наружное покрытие

Изолированный специфическим кремниевым материалом жаропрочный провод скручен в пары. Каждая жила имеет цветовую маркировку, что облегчает ее идентификацию.

Следующий защитный слой противопожарного кабеля представляет собой ламинированный экран из алюминиевой фольги. Он защищает токопроводящую основу от возможных электромагнитных влияний. Существуют виды термостойких кабелей, не имеющие экраны, что отображается в их маркировке.

Наружное покрытие представляет собой оболочку из специфических полимеров. Есть виды кабелей с покрытием из поливинилхлорида, образующего минимальное количество дыма и газов при пожарах (LS-изделия).

Существует продукция, изоляция которой не содержит атомов галогенов (HF-изделия). Наружные покрытия огнеупорных кабелей обеспечивают защиту от механических повреждений. В международной практике все огнестойкая кабельная продукция имеет в маркировке сочетание букв FR.

В силовых термостойких кабелях, предназначенных для электроснабжения особо важного медицинского оборудования, вентиляционных машин, установок пожаротушения, на токопроводящих жилах имеется оболочка из стеклослюдяного материала под слоем полимерного винилхлорида. Эта продукция имеет меньшие размеры и еще большую устойчивость к термических и механических воздействий

Эта продукция имеет меньшие размеры и еще большую устойчивость к термических и механических воздействий.

Элементы конструкции кабеля ТППэп-НДГ:

1. Жила — отожженая медная проволока.

2. Изоляция — пленко-пористый или специальный сплошной полиэтилен.

3. Группа: две или четыре изолированные жилы, скрученные в пары или четверки.

4. Скрутка: элементарные пучки 10х2 (5х4). Главные пучки 50х2 (25х4) или 100х2 (50х4). Скруткой главных пучков образуется сердечник.

5. Поясная изоляция: изоляционные полиэтилтерефталатные ленты.

6. Алюмополиэтиленовый экран: поверх поясной изоляции продольно с перекрытием наложен алюмополиэтиленовый экран.

7. Оболочка: светостабилизированный стойкий к климатическим воздействиям полимерный материал (не гигроскопичный), не содержащий соединений хлора.

{amp}gt;

Оболочка изготовлена из специального безгалогеннового полимера, который не распространяет горение.

В отличие от кабелей с оболочкой из поливинилхлорида (тип ТСВ и ТПВ), данные кабели имеют низкое дымовыделение, не выделяют токсичных веществ, представляющих опасность для людей, а также контактных групп электронной аппаратуры.

Кабели этого типа негигроскопичны (им не страшна влага).

Условия хранения и транспортировка

Если обеспечить правильную эксплуатацию кабеля марки ПРКА, то он прослужит более 10 лет. Обычно, когда кабельная продукция появляется на продажу, предприятия предоставляют клиентам гарантию сроком до 3 лет.

При выборе изделия специалисты рекомендуют обращать внимание на рабочую длину. Как правило, она начинается от 200 м. Транспортировку и хранение продукции возможно выполнить:

Транспортировку и хранение продукции возможно выполнить:

на барабанах;
на катушках;
в бухтах.

При этом нужно определиться с внутренним диаметром скатки. Данный показатель не должен быть меньше, чем минимальный допустимый изгиб изделия. Для надежности перевязка бухт происходит равномерно по всей окружности в трёх местах. Для этого нужно применить мягкий обвязочный материал. Таким образом можно избежать всевозможных повреждений поверхности.

Следует также позаботиться о кончиках кабеля. Они должны быть доставлены наружу между витками и закреплены таким образом, чтобы всегда были доступны для проведения испытаний. Для влагозащиты применяется специальный колпачок или влагонепроницаемая ленточка.

Важно! При длительном хранении проводника ПРКА, нужно выбрать закрытое помещение (более 10 месяцев). При выполнении всех действий можно получить качественную продукцию. Лучшие компании

Лучшие компании

Эксплуатационные параметры

Химический состав изоляции (как внешней, так и внутренней) исключает распространение горения и допускает эксплуатацию без защиты при внешнем монтаже.

Изделие реализуют потребителям в упаковках в виде бухт (длина – до 100 м) или намотанным на барабаны (диаметр барабана – 100-220 мм). Минимальной строительной длиной изделия считается отрезок, равный 100 метрам.

Гарантированный производителем срок службы составляет четыре года. Однако при нормальных условиях кабель может эксплуатироваться до 10 лет. Факторы, влияющие на срок службы:

длительное воздействие ультрафиолета;
механические повреждения внешней оболочки;
превышение допустимых токовых нагрузок;
длительное воздействие на оболочку повышенных температур и открытого огня;
неправильный выбор изгиба кабеля и отсутствие жёсткого крепления оболочки в местах ввода в корпус электроинструментов и оборудования.

Долгое пребывание на солнце в стационарном состоянии приводит к тому, что резина грубеет, теряет эластичность и трескается при изгибах. КРПТ, который используется для подвесных инструментов, должен быть подвешен на тросе. Конструкция подвеса должна позволять частое развёртывание и свёртывание при передвижении устройства, запитанного с помощью данного токовода.

Трение о поверхность пола, наезды и иные механические воздействия на кабель вызовут повреждение изоляции и укоротят срок эксплуатации.

Неправильно подобранное сечение для определённой нагрузки вызывает излишний нагрев проводов и высыхание изоляции. Это, в свою очередь, приводит к её растрескиванию.

Осторожно! Подключение мощных потребителей через кабель с малым сечением токоведущих жил может вызывать расплавление жил и короткое замыкание (КЗ). При этом возможно поражение оператора электрическим током. Плохо зажатый или вовсе не зажатый кабель в местах входа в рукояти электрических инструментов является частой причиной обрывов жил и повреждения изоляции

Плохо зажатый или вовсе не зажатый кабель в местах входа в рукояти электрических инструментов является частой причиной обрывов жил и повреждения изоляции.

Подвес кабеля для его перемещения

Термостойкий провод ПРКС

Аттестована арматура ООО «МЗВА»

Фторполимеры Fluon ETFE от AGC Chemicals

Полезные мероприятия в феврале: вебинары от Legrand

Термостойкий провод ПРКС — провод, медный с изоляцией и оболочкой из кремний-органической резины соединительный), применяемый для внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электрогрилей и др. устройств подверженных воздействию повышенных температур.

В сравнении с кабелями, проводами в ПВХ и резиновой изоляции, рабочая температура которых составляет до +70°С, провод ПРКС работает в пределах допустимых температур от -50 до +180°С, и относительной влажности до 98%. Провод ПРКС имеет изоляцию и оболочку из кремнийорганической резины, не содержащей галогены, не распространяет горение, имеет низкое дымо- газовыделение, экологически безопасен, что позволяет его использовать в пищевой, медицинской, косметической и многих других отраслях промышленности, в помещениях с повышенной влажностью и температурой, особо опасных помещениях. Разнообразие сечений ПРКС позволяет использовать его для подключения устройств мощностью до 30 кВт.

Провод выпускается сечением от 0,75 до 10 мм.кв., с числом жил от двух до пяти с расцветкой изоляции.

ПРКС имеет третий класс гибкости жилы, с радиусом изгиба 4 диаметра кабеля, в условиях пониженных температур не теряет своей пластичности, обеспечивая удобство монтажа.

По предварительным заявкам возможно исполнение ПРКС различного класса гибкости жилы, в маслобензостойком исполнении с температурой до +250°С В условиях критической эксплуатации, когда температура и влажность окружающей среды может многократно изменяться в короткий промежуток времени, изоляция и оболочка провода не подвержена старению, не теряет электромеханических свойств. При соблюдении условий эксплуатации срок службы провода составляет не менее 25 лет.

Провод уже сейчас нашел широкое применение при монтаже электрооборудования на цементных заводах, при монтаже сушилок и электроплит, в саунах. .

Таблица 1: номинальный диаметр/масса провода

Кол-во жил сечение	0,75	1	1,5	2,5	4	6	10
2	6,6/50,7	7,0/59,8	7,6/74,8	9,8/107,5	11,2/155,8	13,2/213,8	15,8/320
3	7,0/60,1	7,4/71,6	8,1/92,9	10,0/139,1	12,0/196,8	14,2/272,6	17,0/406
4	7,6/72,1	8,0/87,7	8,8/119	11,0/173,6	13,1/246,6	15,6/343,9	18,7/568,7
5	8/94	9/110	9,6/140,4	12,1/206,1	14,5/293,7	17,2/411,4	20,8/616,7

Таблица 2: выбора сечения жил провода ПРКС

сечение	0.75	1	1.5	2.5	4	6	10
Мощность, кВт 220В	3,3	3,7	5	6,6	9	11	17
Мощность, кВт 380В	—	6,4	8,7	11	15	19	30

В случае, если Вы не нашли информации по интересующей Вас продукции, обращайтесь на форум и Вы непременно получите ответ на поставленный вопрос. Либо воспользуйтесь формой для обращения к администрации портала.

Для справки: Раздел «Справочник» на сайте RusCable.Ru предназначен исключительно для ознакомительных целей. Справочник составлен путём выборки данных из открытых источников, а также благодаря информации, поступающей от заводов-изготовителей кабельной продукции. Раздел постоянно наполняется новыми данными, а также совершенствуется для удобства в использовании.

Список использованной литературы:

Электрические кабели, провода и шнуры. Справочник. 5-е издание, переработанное и дополненное. Авторы: Н.И.Белоруссов, А.Е.Саакян, А.И.Яковлева. Под редакцией Н.И.Белоруссова. (М.: Энергоатомиздат, 1987, 1988)

«Кабели оптические. Заводы-изготовители. Общие сведения. Конструкции, оборудование, техническая документация, сертификаты» Авторы: Ларин Юрий Тимофеевич, Ильин Анатолий Александрович, Нестерко Виктория Александровна Год издания 2007. Издательство ООО «Престиж».

Справочник «Кабели, провода и шнуры». Издательство ВНИИКП в семи томах 2002 год.

Кабели, провода и материалы для кабельной индустрии: Технический справочник. Сост. и редактирование: Кузенев В.Ю., Крехова О.В. М.: Издательство «Нефть и газ», 1999

Монтаж и ремонт кабельных линий. Справочник электромонтажника Под редакцией А.Д. Смирнова, Б.А. Соколова, А.Н. Трифонова 2-е издание, переработанное и дополненное, Москва, Энергоатомиздат, 1990

Сфера использования

Кабель ПВС

Основные места применения ПРКСа там, где проводку без специальной защитной изоляции использовать недопустимо: присутствуют высокие температуры, есть возможность механического или биологического воздействия на провод, наблюдается повышенная влажность, а также другие «неблагоприятные» условия эксплуатации. Все возможности провода прописываются в документах, на основании которых он был произведён.

Провод ПРКС в бане

Зачастую кабель применяют для подключения и соединения частей электрических плит и духовок, электрических каминов и печей. В банях и саунах данный кабель просто незаменим. Кроме того, его могут использовать и в горячих производственных цехах, прачечных и подвалах.

На сегодняшний день налажено производство ПРКС различных цветов, в том числе и под «дерево» – специально для деревянных строений, в которых нежелательно выделять цветом электрическую проводку.

Таким образом, ПРКС является универсальным кабелем для передачи электрической мощности от распределительного щита до конечного потребителя, как в промышленности, так и в частном домохозяйстве. Наличие различных расцветок его внешнего изоляционного материала обязательно удовлетворит даже самого взыскательного заказчика.

Монтаж электрической проводки и приборов

Перед тем как монтировать кабель термостойкий для бань и саун, необходимо произвести расчет мощности, которая требуется для функционирования всех объектов, потребляющих электрическую энергию. Исходя из этого, жаростойкий кабель для сауны должен иметь соответствующее сечение, способное выдержать такую нагрузку.

Непосредственно для работы осветительной системы хватит мощности в 1-2 киловатта. При установке дополнительных аксессуаров она будет увеличиваться. Бани, работающие на электрической печи, требуют для своего функционирования не менее 10 киловатт мощности.

При монтаже в бане или сауне любого функционального элемента, потребляющего электрическую энергию, необходимо помнить о правилах техники безопасности и отключать подачу электричества.

Закупка энергокабелей, розеток, выключателей и осветительных приборов должна производиться в специализированных магазинах, чтобы минимизировать риск приобретения бракованной продукции. Там же продавцы с учетом особенностей строения бани или сауны могут помочь составить схему монтажа. Достаточно будет предоставить качественные фото всех помещений.

Как правильно подобрать

При выборе кабеля нужно учитывать все требования. От правильного решения зависит не только надёжность электропроводки, но и безопасность. Особенность банных помещений — это повышение температуры до +160°C, а а также уровень влажности до 80%. Исходя из этих данных, нужно подобрать соответствующий кабель, который будет соответствовать всем требованиям.

Вам это будет интересно Особенности провода ПУГНП

Как баня, так и сауна включают в себя обычно не один объект, в каждом из которых устанавливается определённый температурный режим свой. Соответственно, для каждого объекта нужно подобрать соответствующее изделие. Для прокладки осветительной сети в предбаннике можно воспользоваться обычной проводкой категории ПВС, ВВГ, АВВГ или NYM.

Обратите внимание! Для деревянных объектов, даже обычный кабель должен быть защищен пластиковым коробом, несмотря на то, что помещение почти сухое. Отечественные кабели марок ППГнг-HF 3*1.5, ВВГнг-LS 3*1.5 или NYM 3*1.5 подойдут для первой группы помещений — для проводки освещения в предбанниках

Для розеток лучше чтобы сечение проводов было хотя бы 2,5 кв.мм.

Вторая группа помещений — непосредственно баня или сауна. Здесь то и нужен особый термостойкий кабель. Из отечественных вариантов подойдут: три РКГМ 1*2.5, ПВКВ 1*2.5, ПРКА 1*2.5 или ПАЛ 1*2.5, либо трехжильные ПМТК 3*2.5, ПНБС 3*2.5 или ПРКС 3*2.5. Проводка должна иметь защитное заземление.

Применение кабеля

Характеристики термостойкого провода ПРКА

Как и изделия марки пркс, данные провода относятся к категории нагревостойких кабельных продуктов, но имеют ряд отличий в строении. ПРКА является одножильным кабелем, эта характеристика даже не обозначается в маркировке, так как все ПРКА по умолчанию содержат одну жилку. Кабель пркс, напротив, выпускается и в многожильных исполнениях. Именно такие варианты наиболее востребованы у покупателей.

Важно! Температуростойкие изделия марок ПРКА и ПРКС производятся не по госстандартам, а по техническим условиям. Для первого из них это стандарт 16-505.317-76, для второго – 16 К71-379-2007 либо ТУ16.К138-001-2006

Сечения

Изделия типа ПРКА выпускаются в следующих вариантах сечения: 0,5, 0,75, 1, 1,5 и 2,5 мм2. Для всех них, за исключением последнего, изоляционный слой имеет толщину в 0,6 мм (для сечения жилы 2,5 мм2 он равен 0,8 мм).

Важно! Максимальное отклонение толщины изоляции в меньшую сторону будет равно 10%. В большую сторону этот параметр жестко не регламентируется. Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков

Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт

Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков. Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт.

Поскольку большой диапазон возможных сечений жил и их числа в одном кабеле дает значительный ассортимент вариантов исполнения, для разных видов ПРКС налагаются неодинаковые конструктивные ограничения, связанные с эксплуатацией при определенном значении напряжения:

У проводов, рассчитанных на эксплуатацию при номинальном напряжении 380 В, толщина изоляционного слоя для жил сечением от 0,75-1,5 мм2 должна составлять 0,6 мм, для жильных элементов в 2,5-6 мм2 – 0,8 мм, для самых толстых исполнений с сечением в 10 и 16 мм2 она равняется одному миллиметру.
Напряжение в 660 В требует большей толщины изоляции: для тонких жил в 0,75-1,5 мм2 она будет равна 0,8 мм, для средних (2,5-6 мм2) – 1 мм, толстым жилам полагается иметь изоляционный слой в 1,2 мм.
Толщина собственно оболочки не зависит от напряжения эксплуатации и определяется только параметром сечения жильных элементов. Для самой тонкой группы жил она равна миллиметру, для вариантов в 2,5-6 мм2 – 1,1 м, для жил сечением в 10 и 16 мм2 – 1,2 мм.

Разрез ПРКС
