Схема тепловой электрической станции (тэс/тэц)

Энергосистемы

Энергосистемы — совокупность энергетических ресурсов всех видов, методов и средств их получения, преобразования, распределения и использования, обеспечивающих снабжение потребителей всеми видами энергии.

Что входит в энергосистему

В энергосистемы входят:

электроэнергетическая система;
система нефте- и газоснабжения;
система угольной промышленности;
ядерная энергетика;
нетрадиционная энергетика.

Обычно все эти системы объединяются в масштабах страны в единую энергетическую систему, в масштабах нескольких районов — в объединённые энергосистемы. Объединение отдельных энергоснабжающих систем в единую систему также называют межотраслевым топливно-энергетическим комплексом, оно обусловлено прежде всего взаимозаменяемостью различных видов энергии и энергоресурсов

Часто под энергосистемой в более узком смысле понимают совокупность электростанций, электрических и тепловых сетей, которые соединёны между собой и связаны общими режимами непрерывных производственных процессов преобразования, передачи и распределения электрической и тепловой энергии, что позволяет осуществлять централизованное управление такой системой.

В современном мире снабжение потребителей электроэнергией производится от электростанций, которые могут находиться вблизи потребителей или могут быть удалены от них на значительные расстояния. В обоих случаях передача электроэнергии осуществляется по линиям электропередачи. Однако в случае удалённости потребителей от электростанции передачу приходится осуществлять на повышенном напряжении, а между ними сооружать повышающие и понижающие подстанции. Через эти подстанции с помощью электрических линий электростанции связывают друг с другом для параллельной работы на общую нагрузку, также через тепловые пункты с помощью теплопроводов, только на гораздо меньших расстояниях связывают между собой ТЭЦ и котельные.

Совокупность всех этих элементов называют энергосистемой, при таком объединении возникают существенные технико-экономические преимущества:

существенное снижение стоимости электро- и теплоэнергии;
значительное повышение надёжности электро- и теплоснабжения потребителей;
повышение экономичности работы различных типов электростанций;
снижение необходимой резервной мощности электростанций.

Ископаемое топливо: характеристика, проблематика

Природные запасы ископаемого топлива – это модифицированные продукты распада животных и растений, погибших миллионы лет назад. Когда они сжигаются на специализированных предприятиях, выделяется тепловая энергия, которая применяется для производства электрической.

Теплоэнергетика России

Сегодня переход на чистые возобновляемые источники энергии является политической задачей всего мира. Это обусловлено тем, что ископаемое топливо будет исчерпано в течение последующих 200 лет, а мировые поставки сырой нефти и природного газа, по оценкам специалистов, иссякнут в течение 100 лет.

Но есть и преимущества ископаемого топлива:

Высокая эффективность. Оно может быть добыто относительно дешевым способом, а транспортировка его сравнительно быстра и удобна.
Технологии, необходимые для генерирования электроэнергии, давно отработаны, оборудование является надёжным, его легче приобрести и эксплуатировать, чем, например, устройства для солнечных или ветровых электростанций.

Помимо того, что запасы ископаемого топлива постепенно истощаются, главным недостатком процесса извлечения энергии этим способом является негативное воздействие на окружающую среду. Горение сопровождается образованием тяжелых твердых частиц и высоким выбросом углекислого газа.

Каменный уголь более качественный, но многие электростанции используют бурый, который добывать намного дешевле. Количество получаемой энергии в расчете на 1 кг веса бурого угля по сравнению с каменным примерно в 3 раза ниже (первого – 3 кВт⋅ч на кг, второго – 9 кВт⋅ч на кг). Поэтому на электростанциях, работающих на буром угле, необходимо сжигать тройную массу на единицу энергии.

Для уменьшения ущерба, наносимого окружающей среде, ТЭС имеют высотные дымоходы, которые рассеивают эти частицы и локально уменьшают их вредное влияние. Кроме того, на электростанциях устанавливаются дымоходные фильтры.

Другие виды топлива для ТЭС

Помимо традиционных видов топлива тепловые электростанции применяют в своей работе и другие источники энергии. Одним из таких энергоресурсов является мазут, который использовался на многих электростанциях во второй половине 20-го века.

В современных условиях цена продуктов нефтепереработки существенно увеличилась, поэтому мазут перестал быть основным топливом. Его частично используют угольные электростанции для растопки. Эксплуатационные качества мазута аналогичны с природным газом, однако при его сжигании в большом количестве выделяется оксид серы, загрязняющий окружающую среду.

В 20-м веке некоторые ТЭС работали на торфе. В настоящее время этот ресурс практически не используется из-за низкой эффективности по сравнению с газом и углем. Установки на дизельном топливе применяются на небольших объектах, где не требуются значительные объемы электроэнергии. В основном, они предназначены для удаленных районов, расположенных на значительном расстоянии от сетей централизованного электроснабжения.

Виды тепловых электростанций

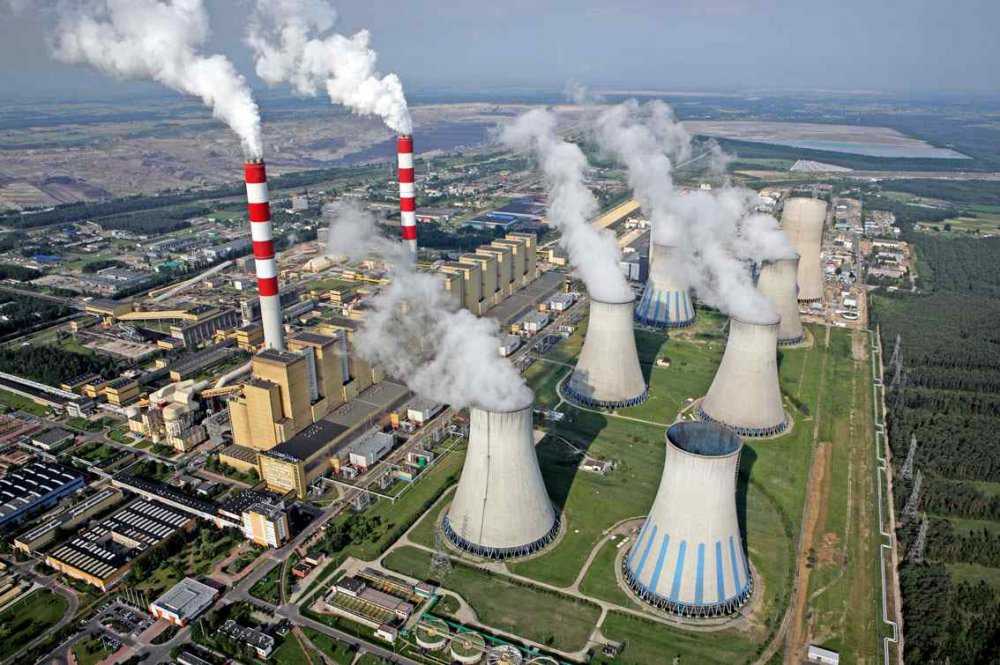

Стандартная тепловая электростанция представляет собой целый комплекс, включающий в себя различные устройства и оборудование, преобразующие топливную энергию в электричество и тепло.

Подобные установки отличаются параметрами и техническими характеристиками, по которым и выполняется их классификация:

В соответствии с видами и назначением поставляемой электроэнергии, тепловые станции могут быть районными и промышленными. Районные установки известны как ГРЭС или КЭС и предназначены для обслуживания всех потребителей региона. Электростанции, вырабатывающие тепло, называются ТЭЦ. Мощность районных станций превышает 1 млн. кВт. Промышленные электростанции предназначены для электро- и теплоснабжения конкретных предприятий и производственных комплексов. Их мощность значительно меньше, чем у ГРЭС и устанавливается в соответствии с потребностями того или иного объекта.
Все типы тепловых электростанций работают на различных источниках энергии. Прежде всего, это обычные органические ресурсы, используемые большинством ТЭС и продукты нефтепереработки. Наибольшее распространение получили уголь, природный газ, мазут. Наиболее прогрессивные установки работают на ядерном топливе и называются атомными электростанциями – АЭС.
Силовые установки, преобразующие энергию тепла в электричество, бывают паротурбинными, газотурбинными и смешанной парогазовой конструкции.
Технологическая схема паропроводов ТЭС может быть разной. В блочных конструкциях тепловые электрические станции используют одинаковые энергетические установки или энергоблоки. В них пар от котла подается лишь к собственной турбине и после конденсации он вновь возвращается в свой котел. По данной схеме построено большинство ГРЭС (КЭС) и ТЭЦ. Другой вариант предполагает использование поперечных связей, когда пар от котлов подается к общему коллектору – паропроводу, обеспечивающему работу всей паровых турбин станции.
По параметрам начального давления ТЭС могут быть с критическим и сверхкритическим давлением. В первом случае российские стандарты для ТЭС-ТЭЦ составляют 8,8-12,8 Мпа или 90-130 атмосфер. Второй вариант имеет более высокие параметры, составляющие 23,5 Мпа или 240 атмосфер. В таких конструкциях используется промежуточный перегрев и блочная схема.

Аварии на АЭС

Ранее мы не упомянули только основные недостатки АЭС, которые всем известны – это последствия возможных аварий. Аварии на АЭС классифицируются по шкале INES, которая имеет 7 уровней. Опасность облучения для населения представляют аварии 4го уровня и выше.

Только две аварии в истории оценены по максимальному 7му уровню – Чернобыльская катастрофа и авария на АЭС Фукусима 1. Одну аварию посчитали 6м уровнем, это Кыштымская авария, которая произошла в 1957 году на химкомбинате «Маяк» в Челябинской области.

Безусловно, имеющиеся у АЭС преимущества и недостатки меркнут по сравнению с возможностью ядерных катастроф, уносящих жизни множества людей. Но достоинства АЭС сегодня – это усовершенствованная система безопасности, которая практически полностью исключает возможность аварий, т.к. алгоритм работы атомных реакторов компьютеризирован и с помощью компьютеров реакторы отключаются в случае минимальных нарушений.

Имеющиеся у АЭС преимущества и недостатки учитывают при разработке новых моделей атомных станций, которые будут работать на переработанном ядерном топливе и уране, залежи которого ранее в работу не вводились.

Это значит, что основные преимущества АЭС сегодня – это перспективность их модернизации, улучшения и новых изобретений в этой области. Думается, что самые главные достоинства АЭС откроются чуть позже, надеемся, что наука не будет стоять на месте, и совсем скоро мы о них узнаем.

Устройство маломощных тепловых энегростанций

Мини-ТЭС представляет собой несколько блоков и электронных приборов, объединенных в единое целое. Их совместная работа позволяет преобразовывать тепловую энергию в электрическую путем сжигания топлива.

В зависимости от модели это может быть:

Газ;
Дизель;
Бензин.

В состав блоков входят:

Двигатель;
Генератор;
Теплообменники;
Радиатор;
Распределительный щит;
Выхлопная система;
Автоматика.

Работа двигателя приводит к вращению вала генератора, который отвечает за преобразование кинетической энергии в электричество. Но так как при этом выделяется тепло, то оно по теплообменникам может быть отведено в систему отопления или подогрева воды. Его излишки удаляются системой принудительного охлаждения. А отработанные газы выводятся через выхлопную трубу.

Если выразить работу тепловых электростанций двумя словами, но она основывается на технологии когенерации, а у некоторых моделей и тригенерации. В первом случае оборудование обеспечивает объект электричеством и теплом, а во втором – еще и холодом. Управление такой системой осуществляется с распределительного щита при помощи системы автоматики. Обычно этот блок располагается в отдельном помещении.

ТЭС и АЭС

Довольно часто возникает вопрос о том, что общего между тепловыми и атомными станциями и есть ли сходство в принципах работы ТЭС и АЭС.

Если говорить об их сходстве, то их несколько. Во-первых, обе они построены таким образом, что для своей работы используют природный ресурс, являющийся ископаемым и иссекаемым. Кроме этого, можно отметить, что оба объекта направлены на то, чтобы вырабатывать не только электрическую энергию, но и тепловую. Сходства в принципах работы также заключаются и в том, что ТЭС и АЭС имеют турбины и парогенераторы, участвующие в процессе работы. Далее имеются лишь некоторые отличие. К ним можно отнести то, что, к примеру, стоимость строительства и электроэнергии, полученной от ТЭС гораздо ниже, чем от АЭС. Но, с другой стороны, атомные станции не загрязняют атмосферу до тех пор, пока отходы утилизируются правильным образом и не происходит аварий. В то время как ТЭС из-за своего принципа работы постоянно выбрасывают в атмосферу вредные вещества.

Здесь кроется и главное отличие в работе АЭС и ТЭС. Если в тепловых объектах тепловая энергия от сжигания топлива передается чаще всего воде или преобразуется в пар, то на атомных станциях энергию берут от деления атомов урана. Полученная энергия расходится для нагрева самых разных веществ и вода здесь используется довольно редко. К тому же все вещества находятся в закрытых герметичных контурах.

История

В 1817 году граф Франсуа де Лардерель разработал технологию сбора пара из естественных геотермальных источников. В 20-м веке спрос на электроэнергию привёл к появлению проектов создания электростанций, использующих внутреннее тепло Земли. Человеком, который провёл испытания первого геотермального генератора, был Пьеро Джинори Конти. Это произошло 4 июля 1904 года в итальянском городе Лардерелло. Генератор смог успешно зажечь четыре электрических лампочки. Позже, в 1911 году, была построена первая в мире геотермальная электростанция в том же населённом пункте, она работает до сих пор. В 1920-х годах экспериментальные генераторы были построены в Беппу (Япония) и калифорнийских гейзерах, но Италия была единственным в мире промышленным производителем геотермальной электроэнергии до 1958 года.

Пять стран-лидеров по производству геотермальной энергии, 1980–2012 (US EIA)

Рост мощности ГеоЭС по годам

В 1958 году, когда была введена в эксплуатацию электростанция Вайракей, Новая Зеландия стала вторым крупным промышленным производителем геотермальной электроэнергии. Вайракей была первой станцией непрямого типа. В 1960 году «Pacific Gas and Electric» начала эксплуатацию первой успешной геотермальной электростанции в США на гейзерах в Калифорнии. Первая геотермальная электростанция бинарного типа была впервые продемонстрирована в 1967 году в Советском Союзе, а затем представлена в США в 1981 году, после энергетического кризиса 1970-х годов и значительных изменений в политике регулирования. Эта технология позволяет использовать гораздо более низкую температуру для производства электроэнергии, чем ранее. В 2006 году в Чина-Хот-Спрингс, штат Аляска, заработала станция бинарного цикла, производящая электричество с рекордно низкой температурой жидкости 57 °C. До недавнего времени геотермальные электростанции строились исключительно там, где вблизи поверхности имелись высокотемпературные геотермальные источники. Появление электростанций с бинарным циклом и совершенствование технологии бурения и добычи могут способствовать появлению геотермальных электростанций в значительно большем географическом диапазоне. Демонстрационные электростанции находятся в германском городе Ландау-ин-дер-Пфальц и французском городе Сульц-су-Форе, в то время как ранее работы в Базеле, Швейцария, были закрыты после того, как это вызвало землетрясения. Другие демонстрационные проекты находятся в стадии разработки в Австралии, Соединенном Королевстве и Соединенных Штатах Америки.

Тепловой КПД геотермальных электростанций невысок — около 7–10%, поскольку геотермальные жидкости имеют более низкую температуру, чем пар из котлов. По законам термодинамики эта низкая температура ограничивает эффективность тепловых двигателей в извлечении полезной энергии при выработке электроэнергии. Отработанное тепло тратится впустую, если только его нельзя использовать непосредственно, например, в теплицах или централизованном отоплении. Эффективность системы не влияет на эксплуатационные расходы, как это было бы для угольной или другой станции ископаемого топлива, но это фактор жизнеспособности станции. Для производства большего количества энергии, чем потребляют насосы, для выработки электроэнергии требуются высокотемпературные геотермальные источники и специализированные тепловые циклы. Поскольку геотермальная энергия постоянна во времени, в отличие, например, от энергии ветра или Солнца, ее коэффициент мощности может быть довольно большим — до 96%.

Интересное Сбор, хранение и утилизация мед. отходов в соответствии с нормативными требованиями

Движение пара после ротора

После того как водяной пар проходит турбину, его давление и температура значительно опускаются, и он поступает в следующую часть станции — конденсатор. Внутри этого элемента происходит обратное превращение пара в жидкость. Для выполнения этой задачи внутри конденсатора имеется охлаждающая вода, которая поступает туда посредством труб, проходящих внутри стен устройства. После обратного преобразования пара в воду, она откачивается конденсатным насосом и поступает в следующий отсек — деаэратор

Также важно отметить, что откачиваемая вода, проходит сквозь регенеративные подогреватели

Основная задача деаэратора — это удаление газов из поступающей воды. Одновременно с операцией очистки, осуществляется и подогрев жидкости так же, как и в регенеративных подогревателях. Для этой цели используется тепло пара, которое отбирается из того, что следует в турбину. Основное предназначение операции деаэрации состоит в том, чтобы понизить содержание кислорода и углекислого газа в жидкости до допустимых значений. Это помогает снизить скорость влияние коррозии на тракты, по которым идет поставка воды и пара.

Классификация

Все электростанции делят на следующие группы:

Тепловые электростанции. Виды природного топлива, применяемого на них, позволяют делить их на теплофикационные и конденсационные станции.
Гидроаккумулирующие и гидравлические электростанции функционируют за счет энергии падающей воды.
Атомные станции используют энергию ядерных превращений.
Дизельные электростанции.
ТЭС с парогазовыми или газотурбинными установками.
Солнечные электростанции.
ГЕОТЭС (геотермальные электрические станции).
Приливные станции.

Эти виды электростанций используют для работы тепло- и электроэнергетику.

Самым удобным видом является электрическая энергия. Превращение первичной энергии в нее осуществляется на электрических станциях.

Солнечные батареи

Рассуждая над тем, какие виды электростанций существуют в нашей стране, нельзя оставить без внимания альтернативные установки для получения электрической энергии.

Солнце – это не только источник тепла и света, благодаря ему применяют многие другие виды энергии (например, нефть, вода, уголь, ветер).

Использование солнечных батарей в северных регионах страны не настолько выгодно, чем в теплых районах. И все-таки, многие жители Российской Федерации стараются использовать альтернативную энергетику. Для принятия правильного решения по поводу результативного применения альтернативного источника энергии необходимо задуматься о стоимости солнечных батарей на отечественном рынке. Трудно назвать точную цену одного киловатта, генерируемого солнечным коллектором.

Сегодня в России 1 ватт электрической энергии, полученной солнечными батареями, имеет намного более высокую цену, чем то же количество энергии, получаемое из традиционных источников.

Уголь, как топливо ТЭС.

Пожалуй, начнём с угля. Уголь известен человечеству с давних времён. Им люди отапливают свои жилища очень давно. Это связано, прежде всего с доступностью самого топлива — некоторые залежи угля становятся доступны буквально сняв 2-3 метра верхнего слоя земли. Также давнее применение угля в качестве топлива связано ещё с тем, что его легко можно хранить. Не нужно каких-то хитрых приспособлений и построек, достаточно сложить его в кучу.

В промышленности уголь активно начали использовать с конца 18 века. Со становлением железнодорожного транспорта уголь начали использовать и там

На любом производстве важно иметь балкон, с которого будет обзор на предприятие. Балкон под ключ

Первые электростанции, работающие на угле, начали строить с конца 19 века и до сих пор уголь на ТЭС активно используется.

На первых ТЭС уголь сжигался в котлах на колосниковых решетках. Сначала кочегары лопатами закидывали уголь в топку, шлак удаляли тоже вручную. Затем появились механизированные колосниковые решетки. На них уголь ссыпался с верху из бункера, решетка двигалась и шлак падал с другого конца в приемник шлака. Это значительно облегчило труд кочегаров.

В настоящее время в электростанций не жгут уголь в виде комков. Сейчас сжигают угольную пыль. Угольная пыль получается после размола кусков угля в дробилках и различных мельницах (барабанные, молотковые, мельницы-вентиляторы и др.). Затем, угольная пыль транспортируется воздухом к горелкам, установленных в котле. На выходе из горелок в топке, угольная пыль перемешиваясь с воздухом горит.

Вы можете более подробно прочитать про .

Области использования солнечных коллекторов

Они востребованы там, где предполагается применение тепла. Технология производства солнечных коллекторов была создана в 1908 году. Уильям Бейли из компании Carnegie Steel Company разработал коллектор со специальным изолированным корпусом и медными трубками. Любой солнечный коллектор скапливает энергию в трубках и металлических пластинах, установленных на крыше здания. Для максимального поглощения радиации трубки выкрашены в черный цвет. Они располагаются в стеклянном либо пластмассовом корпусе, слегка наклонены к югу, чтобы в полной мере поглощать солнечный свет.

Коллектор можно представить в качестве небольшой теплицы, аккумулирующей тепло под стеклянной панелью. Так как солнечная радиация распределена равномерно по поверхности, коллектор должен обладать большой площадью. Солнечные коллекторы могут обеспечивать хозяйство горячей водой для стирки, мытья и приготовления пищи, либо использоваться для предварительного нагрева воды для существующих водонагревателей.

Теплофикационные станции (ТЭС). Назначение. Виды

ТЭС, вырабатывающая электрическую энергию в результате преобразования тепловой энергии, выделяющейся при сжигании органического топлива. Среди ТЭС преобладают тепловые паротурбинные (ТПЭС), на которых тепловая энергия используется в парогенераторе для получения водяного пара высокого давления, приводящего во вращение ротор паровой турбины, соединённый с ротором электрического генератора (обычно синхронного генератора). В качестве топлива на таких ТЭС используют уголь (преимущественно), мазут, природный газ, лигнит, торф, сланцы.

ТПЭС, имеющие в качестве привода электрогенераторов конденсационные турбины и не использующие тепло отработавшего пара для снабжения тепловой энергией внешних потребителей, называются конденсационными электростанциями. На ГРЭС вырабатывается около электроэнергии, производимой на ТЭС. ТПЭС, оснащенные теплофикационными турбинами и отдающие тепло отработавшего пара промышленным или коммунально-бытовым потребителям, называемым теплоэлектроцентралями (ТЭЦ); ими вырабатывается около электроэнергии, производимой на ТЭС.

ТЭС с приводом электрогенератора от газовой турбины называются газотурбинными электростанциями (ГТЭС). В камере сгорания ГТЭС сжигают газ или жидкое топливо; продукты сгорания с температурой 750-900 С поступают в газовую турбину, вращающую электрогенератор. Кпд таких ТЭС обычно составляет 26-28%, мощность — до нескольких сотен Мвт. ГТЭС обычно применяются для покрытия пиков электрической нагрузки.

ТЭС с парогазотурбинной установкой, состоящей из паротурбинного и газотурбинного агрегатов, называется парогазовой электростанцией (ПГЭС). кпд которой может достигать 42 — 43%. ГТЭС и ПГЭС также могут отпускать тепло внешним потребителям, то есть работать как ТЭЦ.

Тепловые электростанции используют широко распространенные топливные ресурсы, относительно свободно размещаются и способны вырабатывать электроэнергию без сезонных колебаний. Их строительство ведется быстро и связано с меньшими затратами труда и материальных средств. Но у ТЭС есть существенные недостатки. Они используют невозобновимые ресурсы, обладают низким КПД (30-35%), оказывают крайне негативное влияние на экологическую обстановку. ТЭС сего мира ежегодно выбрасывают в атмосферу 200-250 млн. т золы и около 60 млн. т ернистого ангидрида, а также поглощают огромное количество кислорода. Установлено, что уголь в микродозах почти всегда содержит U238, Th232 и радиоактивный изотоп углерода. Большинство ТЭС России не оснащены эффективными системами очистки уходящих газов от оксидов серы и азота. Хотя установки, работающие на природном газе экологически существенно чище угольных, сланцевых и мазутных, вред природе наносит прокладка газопроводов (особенно в северных районах).

Первостепенную роль среди тепловых установок играют конденсационные электростанции (КЭС). Они тяготеют и к источникам топлива, и к потребителям, и поэтому очень широко распространены.

Чем крупнее КЭС, тем дальше она может передавать электроэнергию, т.е. по мере увеличения мощности возрастает влияние топливно-энергетического фактора. Ориентация на топливные базы происходит при наличии ресурсов дешевого и нетранспортабельного топлива (бурые угли Канско-Ачинского бассейна) или в случае использования электростанциями торфа, сланцев и мазута (такие КЭС обычно связаны с центрами нефтепереработки).

ТЭЦ (теплоэлектроцентрали) представляют собой установки по комбинированному производству электроэнергии и теплоты. Их КПД доходит до 70% против 30-35% на КЭС. ТЭЦ привязаны к потребителям, т.к. радиус передачи теплоты (пара, горячей воды) составляет 15-20 км. Максимальная мощность ТЭЦ меньше, чем КЭС.

В последнее время появились принципиально новые установки:

газотурбинные (ГТ) установки, в которых вместо паровых применяются газовые турбины, что снимает проблему водоснабжения (на Краснодарской и Шатурской ГРЭС);
парогазотурбинные (ПГУ), где тепло отработавших газов используется для подогрева воды и получения пара низкого давления (на Невинномысской и Кармановской ГРЭС);
магнитогидродинамические генераторы (МГД-генераторы), которые преобразуют тепло непосредственно в электрическую энергию (на ТЭЦ-21 Мосэнерго и Рязанской ГРЭС).

В России мощные (2 млн. кВт и более) построены в Центральном районе, в Поволжье, на Урале и в Восточной Сибири.

На базе Канско-Ачинского бассейна создается мощный топливно-энергетический комплекс (КАТЭК). В проекте предусмотрено строительство восьми ГРЭС мощностью по 6,4 млн. кВт. В 1989 г. был введен в строй первый агрегат Березовской ГРЭС-1 (0,8 млн. кВт).

Достоинства и недостатки ТЭС

У мини-тепловых электростанций очень много положительных качеств, поэтому их использование растет с каждым годом. Сегодня они способны обеспечивать такие преимущества как:

Стабильное и качественное энергоснабжение, причем с постоянным уровнем напряжения и тепла;
Возможность использования одной установки для производства электричества и отопления, что позволяет решить две самые важнейшие задачи в эксплуатации объекта;
Относительно невысокая стоимость вырабатываемой энергии, что позволяет сэкономить значительную сумму по сравнению с использованием обычной электросети;
Высокие экологические качества, благодаря производству тепла и электричества, а при необходимости и холода для кондиционирования помещений;
Быстрая окупаемость, поскольку в составе одной мини-ТЭС может использоваться до 12 генераторов, причем мощность одного достигает 9 кВт;
Экономия на ремонте теплосетей, так как установка располагается в непосредственной близости к объекту;
Небольшие размеры дают возможность размещения оборудования не только на прилегающей к объекту территории, но и непосредственно на его площадях;
Оперативные сроки строительства и ввода в эксплуатацию не превышающие 3 месяцев при возможности использования оборудования до 25 лет;
Простая и удобная эксплуатация;
Высокая надежность.

Мазут, торф, дизель и другие виды топлива на ТЭС.

В середине двадцатого века на некоторых ТЭС активно использовался мазут в качестве топлива. В настоящее время мазут в качестве основного топлива не используется из-за его дороговизны. Но мазут продолжают использовать в качестве растопочного топлива на угольных электростанциях. По своим эксплуатационным свойствам мазут близок к природному газу. Стоит заметить, что при сжигании мазута выделяется много оксида серы, так как в нем большое содержание серы.

Также, в прошлом веке на некоторых ТЭС применялся в качестве топлива торф. Но из-за эксплуатационных особенностей и из-за экономической невыгодности сейчас его практически не используют.

Дизельное топливо используют только там, где не требуется производство большого количества электричества. Например, на северных и островных территориях нашей страны. Или там, где требуется временный источник электроснабжения. Дизель, как и мазут, сейчас дорог.

Вы также можете ознакомиться с полным списком ТЭС России.

Презентация на тему: » Тепловые электростанции. Оглавление 1. Тепловые электростанции (ТЭС) 2. Типы ТЭС 3. Типы силовых установок 4. Тепловые схемы 5. ГРЭС 6. Теплоэлектроцентраль.» — Транскрипт:

Тепловые электростанции

Оглавление 1. Тепловые электростанции (ТЭС) 2. Типы ТЭС 3. Типы силовых установок 4. Тепловые схемы 5. ГРЭС 6. Теплоэлектроцентраль (ТЭЦ) 7. Источники информации

Тепловые электростанции (ТЭС) тепловые электростанции тепловые электростанции электростанции, работающие на органическом топливе и вырабатывающие электрическую энергию за счет преобразования химической энергии топлива в механическую энергию вращения вала электрогенератора. электростанциитоплива валаэлектрогенератора В оглавление

Типы ТЭС Газовые электростанции Электростанции на природном газе Электростанции на рудничном, болотном газах, биогазе, лэндфилл газерудничномбиогазелэндфилл газе Жидкотопливные электростанции Твердотопливные электростанции Угольные электростанции Торфяные электростанции(подсветка факела основного топлива газом или жидким топливом, являющимся также резервным топливом) В оглавление

Типы силовых установок Котлотурбинные электростанции Конденсационные электростанции (ГРЭС)ГРЭС Теплоэлектроцентрали (теплофикационные электростанции, ТЭЦ) ТеплоэлектроцентралиТЭЦ Газотурбинные электростанции Электростанции на базе парогазовых установок Электростанции на основе поршневых двигателей С воспламенением от сжатия (дизель)дизель C воспламенением от искры Комбинированного цикла В оглавление

Схема тепловой электростанции (на угле)

Тепловая схема ГРЭС

Биогазовые электростанции В оглавление

ГРЭС ГРЭС (Государственная районная электростанция) тепловая (конденсационная электростанция), производящая только электрическую энергию.

Некоторые ГРЭС в России Пермская ГРЭСПермская ГРЭС 2400 МВт; Конаковская ГРЭСКонаковская ГРЭС 2400 МВт; Рязанская ГРЭСРязанская ГРЭС 2650 МВт; Сургутская ГРЭС-1Сургутская ГРЭС МВт; Костромская ГРЭСКостромская ГРЭС 3600 МВт; Рефтинская ГРЭСРефтинская ГРЭС 3800 МВт; Сургутская ГРЭС-2Сургутская ГРЭС МВт;

Конаковская ГРЭС Местоположение г. Конаково Тверская обл Ввод в эксплуатацию 1965 Вид топлива Природный газ Количество энергоблоков 8 Электрическая мощность 2400 МВт Тепловая мощность 120 Гкал/ч Конаковская ГРЭС

Костромская ГРЭС Местоположение г. Волгореченск, Костромская обл. Ввод в эксплуатацию 1969 Вид топлива Природный газ Источник водозабора река Волга Количество энергоблоков 9 Электрическая мощность МВт Костромская ГРЭС В оглавление

Теплоэлектроцентраль (ТЭЦ) ТЭЦТЭЦ — Разновидность тепловой электростанции, которая производит не только электроэнергию, но и тепловую энергию для потребителей (то есть обеспечивает горячее водоснабжение и отопление жилых и промышленных объектов). При размещении ТЭЦ учитывается близость потребителей тепла в виде горячей воды и пара.электроэнергиютепловую энергиюгорячее водоснабжение отопление

ТЭЦ-26 (Южная ТЭЦ) в Москве ТЭЦ-26 В оглавление

Какие еще виды ТЭС существуют

Помимо паротурбинных ТЭЦ и КЭС (ГРЭС), на территории России работают станции:

Газотурбинные (ГТЭС). В данном случае турбины вращаются не от пара, а на природном газу. Также в качестве топлива на таких станциях могут использоваться мазут или солярка. КПД таких станций, к сожалению, не слишком высок (27 — 29%). Поэтому используют их в основном только как резервные источники электроэнергии или же предназначенные для подачи напряжения в сеть небольших населенных пунктов.
Парогазотурбинные (ПГЭС). КПД таких комбинированных станций составляет примерно 41 — 44%. Передают энергию на генератор в системах этого типа одновременно турбины и газовые, и паровые. Как и ТЭЦ, ПГЭС могут использоваться не только для собственно выработки электроэнергии, но и для отопления зданий или же обеспечения потребителей горячей водой.

Основные принципы работы ТЭС

Прежде чем перейти к рассмотрению самого принципа работы, необходимо понять, о какой именно станции идет речь. Стандартное устройство таких объектов включает в себя такую систему, как промежуточный перегрев пара. Она необходима потому, что тепловая экономичность схемы с наличием промежуточного перегрева, будет выше, чем в системе, где она отсутствует. Если говорить простыми словами, принцип работы ТЭС, имеющей такую схему, будет гораздо эффективнее при одних и тех же начальных и конечных заданных параметрах, чем без нее. Из всего этого можно сделать вывод, что основа работы станции — это органическое топливо и нагретый воздух.

Принцип работы

Для начала стоит определиться с терминами «ТЭЦ» и «ТЭС». Говоря понятным языком – они родные сестры. «Чистая» теплоэлектростанция – ТЭС рассчитана исключительно на производство электроэнергии. Ее другое название «конденсационная электростанция» – КЭС.

Теплоэлектроцентраль – ТЭЦ — разновидность ТЭС. Она, помимо генерации электроэнергии, осуществляет подачу горячей воды в центральную систему отопления и для бытовых нужд.

Схема работы ТЭЦ достаточно проста. В топку одновременно поступают топливо и разогретый воздух — окислитель. Наиболее распространенное топливо на российских ТЭЦ – измельченный уголь. Тепло от сгорания угольной пыли превращает воду, поступающую в котел в пар, который затем под давлением подается на паровую турбину. Мощный поток пара заставляет ее вращаться, приводя в движение ротор генератора, который преобразует механическую энергию в электрическую.

Далее пар, уже значительно утративший свои первоначальные показатели – температуру и давление – попадает в конденсатор, где после холодного «водяного душа» он опять становится водой. Затем конденсатный насос перекачивает ее в регенеративные нагреватели и далее — в деаэратор. Там вода освобождается от газов – кислорода и СО2, которые могут вызвать коррозию. После этого вода вновь подогревается от пара и подается обратно в котел.
