Принцип действия электромеханического УЗО
Устройства защитного отключения реагируют на токи утечки, возникающие при нарушении изоляции электропроводки или в момент прикосновения человека к токоведущим частям, находящимся под напряжением. Главной особенностью токов утечки является то, что они нарушают баланс (равенство) токов протекающих через фазные провода и нулевой провод.
Для обнаружения утечки применяется дифференциальный трансформатор. Конструктивно он состоит из:
- ферритового кольца служащего магнитопроводом (сердечником);
- первичных обмоток, которыми являются фазные проводники и нулевой провод, пропущенные через сердечник;
- вторичной (измерительной) обмотки.
При отсутствии токов утечки суммарный магнитный поток, создаваемый в сердечнике трансформатора первичными обмотками, равен нулю. При этом во вторичной обмотке ЭДС отсутствует. В случае возникновения утечки, баланс токов нарушается и во вторичной обмотке начинает наводиться ЭДС. На выводах измерительной обмотки возникает разность потенциалов. Разность потенциалов тем выше, чем больше ток утечки.
Напряжение, снятое с вторичной обмотки дифференциального измерительного трансформатора подается на пороговый орган (устройство сравнения). Пороговый орган вырабатывает сигнал отключения при достижении током утечки установленного значения.
В качестве порогового органа в электромеханических отключающих устройствах применяется поляризованное реле. В электронном УЗО устройством сравнения выступает усилитель постоянного тока, выполненный на микросхеме операционного усилителя.
Типы УЗО
Перед установкой УЗО в квартире, нужно правильно подобрать подходящее устройство.
Ток утечки может быть стандартным синусоидальным в 50 Гц, но может и пульсирующим или непрерывным постоянным. Вид тока зависит от того, где именно возникла неисправность.
- УЗО АС. Срабатывает при утечке переменного тока, но бывает абсолютно неэффективным при возникновении пульсирующего или полного постоянного тока.
- УЗО А. Работает с переменным и пульсирующим постоянным током. Эти УЗО чувствительнее, но и дороже.
- УЗО В. Работает с переменным, пульсирующим постоянным и постоянным дифференциальным током утечки. Это самая сложная, всесторонняя и комплексная защита.
УЗО типа АС
Важно! Переменный ток утечки обычно возникает при нарушении изоляции проводов. Пульсирующий постоянный – при неисправности преобразователей напряжения, компьютеров, бытовой техники и электроники
Чаще всего системы типа В используются в промышленности. В квартирах применяются УЗО типа А и АС, разница которых в чувствительности и эффективности. Устройства типа А дают более качественную комплексную защиту, ведь почти все приборы дома оснащены импульсными блоками питания. Устройства типа АС дешевле и доступнее.
Но качественные системы справляются с редкими пульсирующими токами. К тому же, вероятность возникновения такой утечки ниже, чем в случае с переменным током. Поэтому если нет возможности установить УЗО А, не стоит пренебрегать устройствами АС.
Электромеханические и электронные УЗО
Устройства защитного отключения бывают электромеханическими или полностью электронными.
Электромеханические состоят из:
- Трансформатора, который отслеживает ток утечки;
- Чувствительного магнитоэлектрического элемента, который используется как порог и самостоятельно не возвращается в исходное состояние при срабатывании;
- Реле, которое обеспечивает расцепление при срабатывании порога.
Такие устройства требуют высокой точности при реализации, поэтому и цены на действительно качественные модели выше, чем на электронные. Их основной плюс в том, что они срабатывают при обнаружении утечки, независимо от уровня напряжения в сети. Реле работает со стопроцентной вероятностью, и точно отключает энергию потребителю. Показатель электронных устройств хотя и высок, но не достигает 100%. На определенном уровне напряжения работоспособность электронной схемы падает.
Электромеханические УЗО – своего рода эталон во многих странах.
Щит с УЗО
Электронные устройства более доступны. Их много, в их цена может быть ниже в 5-10 раз. Основное конструктивное отличие в том, что вместо чувствительного магнитоэлектрического элемента используется альтернативный сравнительный. Например, компаратор. Но нужно понимать, что момент срабатывания реле в такой системе из-за ее конфигурации зависит не только от утечки, но и от сетевого напряжения.
Хотя электронные УЗО не дают такой точности, в большинстве бытовых случаев их достаточно
Поэтому если нет возможности обзавестись дорогим электромеханическим устройством, стоит обратить внимание на вариант попроще
Другая классификация устройств защитного отключения
УЗО отличаются конструкцией, принципом работы, типом тока, выдержкой времени и другими особенностями.
- По принципу работу есть устройства защитного отключения со вспомогательным источником питания или без него;
- По числу полюсов – одно- , двух- , трех- и четырехполюсные;
- По способу монтажа УЗО и автоматов схемы, устройства бывают стационарными и мобильными, с гибкими проводами и удлинителями;
- По типу защиты – со встроенной защитой от сверхтоков, перегрузки, коротких замыканий или без нее;
- По возможности настройки значения отключающего тока – с регулируемым значением, с дискретной или плавной регулировкой, нерегулируемые.
О необходимости использования устройств защитного отключения категории «А»
Речь пойдет не о том, как правильно подключить УЗО или автоматы в распределительном щите. Здесь мы приведем аргументы в пользу необходимости установки именно устройств класса «А».
Аргумент №1
Чтобы не быть голословными, начнем с нормативных документов, а именно с ГОСТ Р МЭК 60755-2012, где выложены требования к защитным устройствам.
Есть там интересная таблица В.1, которая демонстрирует зависимость формы тока от электронной схемы потребителя. В левом столбце показана элементарная схема электронной оснастки большинства видов домашней техники. В столбце справа показаны формы дифференциального тока при повреждениях.
|
Номер схемы |
Схема выпрямления и нагрузки и вид повреждения |
Нормальная форма тока нагрузки |
Форма дифференциального тока при повреждении |
| 1 |
Однополупериодная |
||
| 2 |
Однополупериодная сглаженная |
||
| 3 |
Трехфазная звезда |
||
| 4 |
Двухполупериодная |
||
|
5 |
Двухполупериодная полууправляемая |
||
| 6 |
Двухполупериодная межфазная |
||
| 7 |
Двухполупериодная трехфазная |
||
|
8 |
Фазорегулируемая |
||
| 9 |
Частоторегулируемая |
Как можно наблюдать, выбор в пользу автомата УЗО типа «АС» в большинстве случаев принесет мало пользы, потому что дифференциальный ток при повреждениях не будет форму синусоиды. У производителя ABB есть убедительная формулировка насчет применения таких устройств:
«Они предназначены для использования в установках, где имеются электронные выпрямители и фазоимпульсные регуляторы физической величины (скорости, температуры, интенсивности освещения)».
Это как раз касается нашей бытовой техники, где физические величины регулируются в обязательном порядке. Взять ту же стиральную машину, где скорость вращения барабана меняется в процессе, или температура кондиционера, или духовки.
Аргумент№2
Инструкция на саму технику – вот второй довод, чтобы использовать УЗО типа «А». Для этого достаточно ознакомиться с разделом о способах подключения к электросети. Учтите, что это рекомендации инженеров, которые разработали сей прибор, а они-то уж наверняка знают условия его эксплуатации.
Например, возьмем в руки паспорт посудомоечной машины Bosch. Пиктограмма означает автомат защитного отключения типа «А».
Принцип работы и правила подключения УЗО
Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.
Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.
Принцип работы
Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.
Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:
- неправильный монтаж проводки,
- пробои на корпус в технике,
- неверный монтаж в щитке и другие опасные случаи.
Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.
Правильный выбор устройства
Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:
- Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
- Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
- Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.
Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.

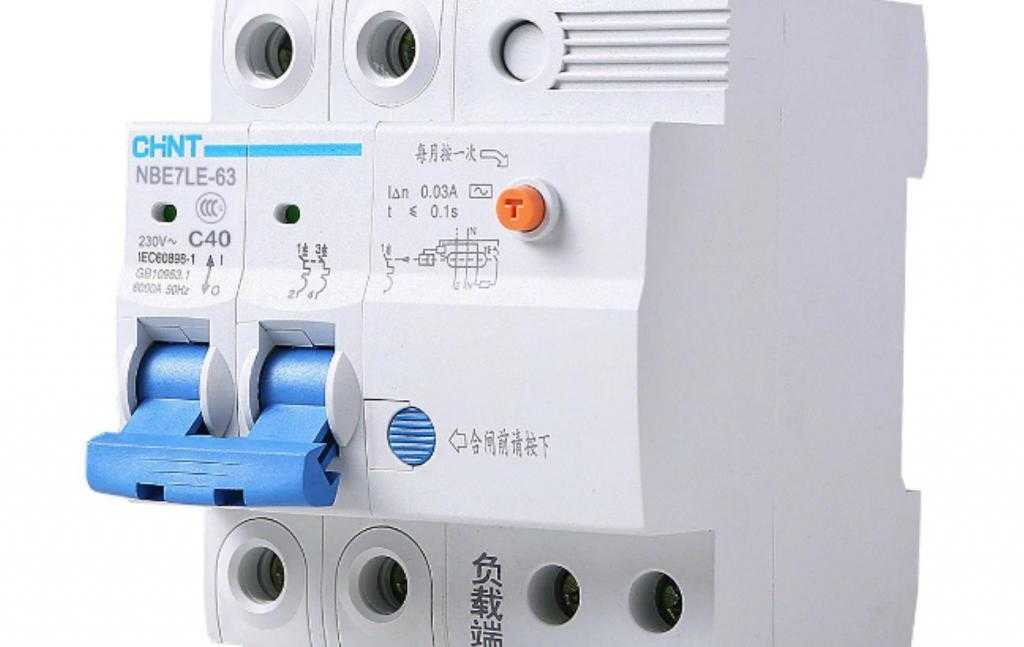

Дифференциальные автоматы, устройства защитного отключения CHINT.
Подключение устройства
Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.
Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.
При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.
Устройство дифференциального автомата АД67-2 С25 100 мА
Теперь посмотрим, что внутри у дифавтомата TEXENERGO АД67-2. Напоминаю, что функционально он отличается от УЗО только тем, что у него, кроме защиты от тока утечки IΔn = 100 мА у него есть также две защиты от сверхтока – тепловая и электромагнитная. Об этом говорит надпись “С25”. Это означает, что у него время-токовая характеристика отключения “С” имеет номинальный ток In = 25 А.
Этот автомат занимает 4 модуля на ДИН-рейке и фактически состоит из двухполюсного автоматического выключателя на номинальный ток 25 А и УЗО на номинальный ток 100 мА:
АД67-2-дифавтомат TEXENERGO
Откручиваем крышку, закрывающую нижние клеммы 2п автомата:
АД-67 провода, идущие от автомата на УЗО
Дальше высверливаем две длинные шпильки, и устройство раскладывается на две функциональные части:
АД 67 раскладывается на 2 части – автомат и УЗО
Связь между этими устройствами – рычаг, выступающий из УЗО, который приводит в действие механизм размыкания автомата. Кстати, это устройство – ещё один аргумент в пользу того, что когда в цепи стоят автомат и УЗО, то автомат лучше ставить первым.
АД-67 Из одного устройства – два, автомат и УЗО
И если 2п защитный автомат мы уже вскрывали ранее (там 2 1п автомата, имеющих внутри связь по включению-отключению), то на устройство электронного УЗО стоит посмотреть:
“Noname” электронное УЗО, выделенное из TEXENERGO АД-67
Высверливаем шпильки-заклепки:
Внутреннее устройство электронного УЗО
Тут, кроме кнопки “Тест”, как в рассмотренном выше УЗО ВД-67, есть кнопка “Возврат”, которую нужно нажать после того, как АД-67 сработает по току утечки.
УЗО электронное АД-67-2, устройство изнутри
Электромагнит имеет якорь, который во взведенном состоянии вдавлен внутрь. По утечке якорь “выдавливается” из катушки электромагнита, и “передает информацию” через рычаг механизма размыкания на защитный автомат.
Электрическая схема электронного дифавтомата АД67-2
Ещё раз: размыкание и по утечке, и по сверхтоку происходит при помощи одних и тех же силовых контактов. Это видно и по схеме.
Схема электронного УЗО с автоматом АД-67
Схема отличается от механического УЗО наличием защиты от сверхтока, и тем, что электромагнит “К” питается от дифференциального трансформатора “Д” не напрямую, а через аналоговый усилитель (ключевую схему) “А”. Усилитель питается с выходных контактов N и 2.
Внутренняя схема электронного УЗО, фото которой приведено выше, собрана на тиристоре. Я подробно её рассматриваю в статье Внутренняя схема электронного УЗО на тиристоре.
Принцип действия
УЗО в однофазной сети осуществляется следующим образом. В дифференциальном трансформаторе имеется три обмотки: одна подключается к фазному проводу, другая – к нулевому, а третья – фиксирует разницу токов. В первой и второй обмотках при подключении должны быть противоположные направления токов. В нормальном рабочем режиме сети они будут равны между собой. Под их влиянием в магнитопроводе трансформатора наводятся магнитные потоки, направленные навстречу друг другу. Сумма магнитных потоков равна нулю, поэтому в третьей обмотке ток отсутствует.
Когда в электроприборе возникает повреждение, на его корпусе появляется фазное напряжение. Поэтому в случае прикосновения к металлическому корпусу, на человека начинает воздействовать токовая утечка, протекающая через его тело на землю. В связи с этим в первой и второй обмотках трансформатора появится разница токов, а в магнитопроводе будут наведены магнитные потоки с разной величиной.
В результате, общий магнитный поток будет отличаться от нуля и вызовет наведение в третьей обмотке тока с каким-либо значением, который и называется дифференциальным. При достижении этим током порога срабатывания произойдет и срабатывание устройства защитного отключения.
Принцип работы УЗО в трехфазной сети практически такой же, как и в однофазной. Здесь также используется дифференциальный трансформатор, сравнивающий уже не одну, а три фазы и нулевой провод. Следовательно, в трансформаторе трехфазного защитного устройства имеется пять обмоток: три фазных, одна нулевая и одна вторичная, фиксирующая токовые утечки.
Кроме основных конструктивных элементов УЗО включает в себя проверочный механизм, состоящий из резистора, подключенного через кнопку ТЕСТ к трансформаторной обмотке. После нажатия кнопки происходит подключение резистора к обмотке. За счет этого создается разница токов, поступающая на вторичную обмотку, и вызывающая срабатывание защитного устройства. Нормальное срабатывание указывает на работоспособность защитного устройства.
Принцип работы УЗО
Принцип работы УЗО. — этим вопросом задаются многие.
Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.
Рассмотрим принцип работы УЗО более детально.
Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.
При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:
Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.
Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.
В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:
Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.
Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.
Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.
Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.
Проверка работоспособности УЗО
Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.
Специалисты рекомендуют производить такой контроль примерно один раз в месяц.
Похожие материалы на сайте:

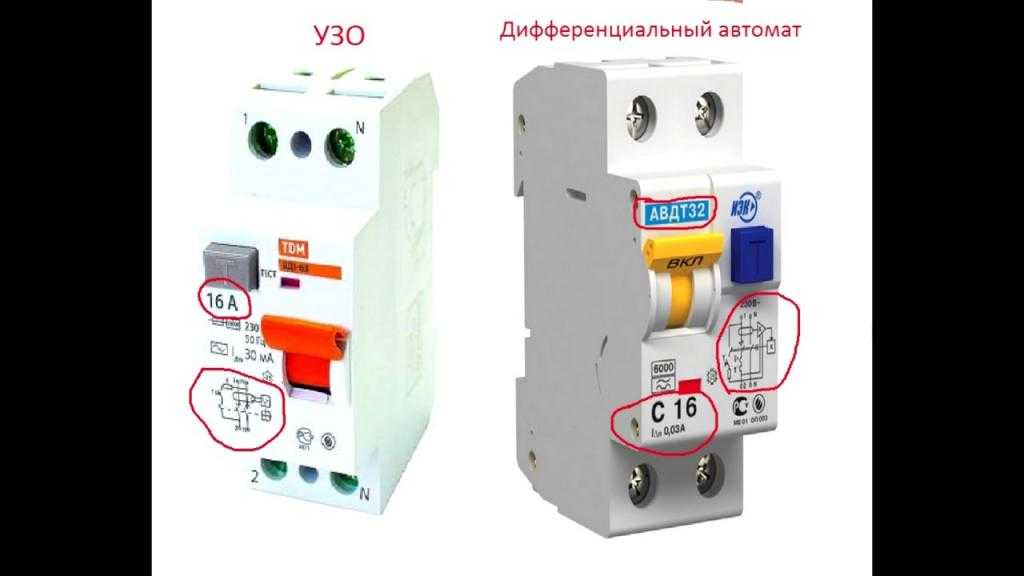

УЗО или дифференциальный автомат: визуальные отличия
Непосвященному человеку трудно понять, какое устройство находится перед ним. Внешне УЗО практически не отличается от АВДТ. Однако знающему домашнему мастеру разобраться будет довольно просто. Так как отличить УЗО от дифавтомата визуально? Главное здесь – понимать, что означают маркировки на лицевой панели.
С изделиями российского производства все довольно просто. На них четко прописано, какое устройство человек держит в руках. На лицевой панели может быть пропечатано «дифавтомат» или «АВДТ»
Если же подобные маркировки отсутствуют, необходимо обратить внимание на буквенно-числовое обозначение
Цифра и последующая буква «А» говорит о том, что перед домашним мастером устройство защитного отключения. К примеру, если проставлена маркировка 16А, то это УЗО с номинальной токовой нагрузкой в 16 ампер. Если же буквенное обозначение стоит перед числовым (это могут быть литеры «В», «С» или «D»), то это АВДТ. Для бытовых сетей используются устройства с типом время-токовой характеристики «С».
Маркировка УЗО и дифавтомата может сказать очень многое знающему человеку. В ней указывается не только тип и номинальная сила токовой нагрузки. На лицевой панели можно найти отключающую способность по ГОСТ, узнать о наличии либо отсутствии теплового и электромагнитного расцепителя. Также маркировка укажет и на класс токоограничения.
Как правильно подключить провода к УЗО
Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя УЗО.
Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.
При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.
Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.
На снимке показан вид УЗО со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.
После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
