Какой кабель для спутниковой антенны лучше применить, как проверить, зачистка кабеля и монтаж

Спутниковое, кабельное, цифровое ТВ — какой кабель выбрать

Наверняка вас интересует:

какой антенный кабель нужен для цифрового телевидения;
какой телевизионный кабель лучше подойдет для кабельного тв;
какой телевизионный провод лучше взять для спутниковой антенны.

Из практики знаем точно, что делить на столько видов телевидения и подбирать кабель под каждый — пустая трата времени и денег. Причина простая, частоты каналов, обычного эфирного, цифрового тв и кабельных каналов, не сильно отстоят друг от друга и умещаются в диапазоне от 49 до 800 МГц.

Этот промежуток качественно «закрывают» все виды кабелей марок SAT 50, SAT 703, RG 6, DG 113, РК 75. И если общая длина телепроводки до 20-30 метров, то затухание сигнала практически не ощущается. Даже RG 59 вполне справляется с работой в схеме «звезда» или при подключении одного телевизора.

Кабель SAT 50

Кабель SAT 703

Кабель RG 6

Кабель DG 113

А на вопрос: какой телевизионный провод лучше для цифрового или кабельного тв? — ответим так — любой из семейства кабелей Cavel даст 100 очков форы остальным маркам. Но, если нужно «вписаться» в бюджетный вариант, подойдёт и RG-6.

Антенный провод для спутникового телевидения

Частоты вещания каналов у спутников выше и измеряются в тысячах мегагерц. Кабель должен передавать их без значительных потерь, которые в высокочастотном диапазоне ощутимые и быстро растут с каждым метром. Плюс, идёт передача специмпульсов и тока питания для конвертерного гетеродина.

К тому же, спутниковые каналы более чувствительны к радиоэлектронным помехам, а значит, требуется эффективное экранирование кабеля. Устойчивость внешней оболочки тоже вещь важная. Спутниковая тарелка стоит снаружи, и часть провода окажется на улице. А там все прелести погоды и осадки примутся активно старить и разрушать оболочку

Поэтому, выбирайте качественный кабель с меньшим затуханием, прочной медной жилой, отличным экраном и надёжной оболочкой с углеродной защитой.

Конструкция антенного кабеля

Для переноса в телеприёмник электрических радиосигналов потребуется коаксиальный кабель, который включает в себя центральный проводник и экран, расположенные соосно и разделённые диэлектриком.

Принцип устройства:

Центральная жила выполняет функцию проводника радиочастотных волн.
Внутренний изолятор отделяет главную жилу от экранирующего материала, предупреждает замыкание.
Экранизирующий слой служит защитой от помех. Включает в себя оплётку, плёнку, фольгу либо их сочетания.
Внешний изолятор оберегает провод от влаги, грязи, атмосферных воздействий, механических повреждений.

Топ-5 лучших коаксиальных ТВ кабелей

Сегодня изготовлено много коаксиальных кабелей для телевизора, заменивших компонентные с разъемами типа тюльпан. Однако не все они характеризуются отменными показателями.

Рассмотрим, какой лучше использовать коаксиальный кабель для звука на примерах конкретных моделей.

SAT 50

Производством этого телевизионного кабеля для цифрового телевидения занимается компания Cavel, зарегистрированная в Италии. Он необходим для передачи видео и звуковых дорожек, которые занимают высокие частоты. Предусмотрено 2 фильгированных слоя. Экран позволяет заблокировать помехи, и увеличить качество передачи сигнала.

Из-за наружной изоляции устойчив к осадкам и негативному воздействию ультрафиолета. Монтаж возможен и за пределами окна. Служит не менее 15 лет. Стоимость одного метра – от 30 до 50 руб.

RG 6U

Он имеет покрытие из меди и стальной проводник. Изоляция снаружи выполнена из поливинилхлорида, а внутри находится полиуретановый диэлектрик.

Подойдет для тех случаев, если нужно делать повороты в углах. Также он характеризуется низкими показателями заглушки сигнала – всего 9,2 дБ. Недостаток этой модели только в том, что снаружи имеется поливинилхлоридная изоляция.

Поэтому целесообразно применяться его лишь для внутридомовых работ. Стоимость одного метра – от 9 до 20 руб.

SAT 703

Это не менее популярная модель, которой допустимо проложить расстояние до 50 м. Предусмотрена система экранирования высокого качества. Она состоит из луженой проволоки меди и двух фольгированных слоев.

Показатель усиления – около 80 дБ. Это позволяет сохранять необходимое качество сигнала, даже при большом расстоянии между антенной и приемником. Если вы примените разветвитель, сможете соединить несколько телевизоров.

Имеется вспененный диэлектрик, который обеспечивает малое затухание. 1 м провода вам обойдется в 35-60 руб.

РК 75

Производством занимается российская компания. Модели отличаются сечением проводника, изоляцией и оплеткой.

Наружная изоляция – поливинилхлоридная, а оплетка изготовлена из луженой проволоки меди. Эта модель способна работать в диапазоне температур от — 60°С до +60°С. Также она устойчива к осадкам и ультрафиолетовым лучам. Изгибы должны быть не менее 30 мм. Стоимость одного метра от 13 до 30 руб.

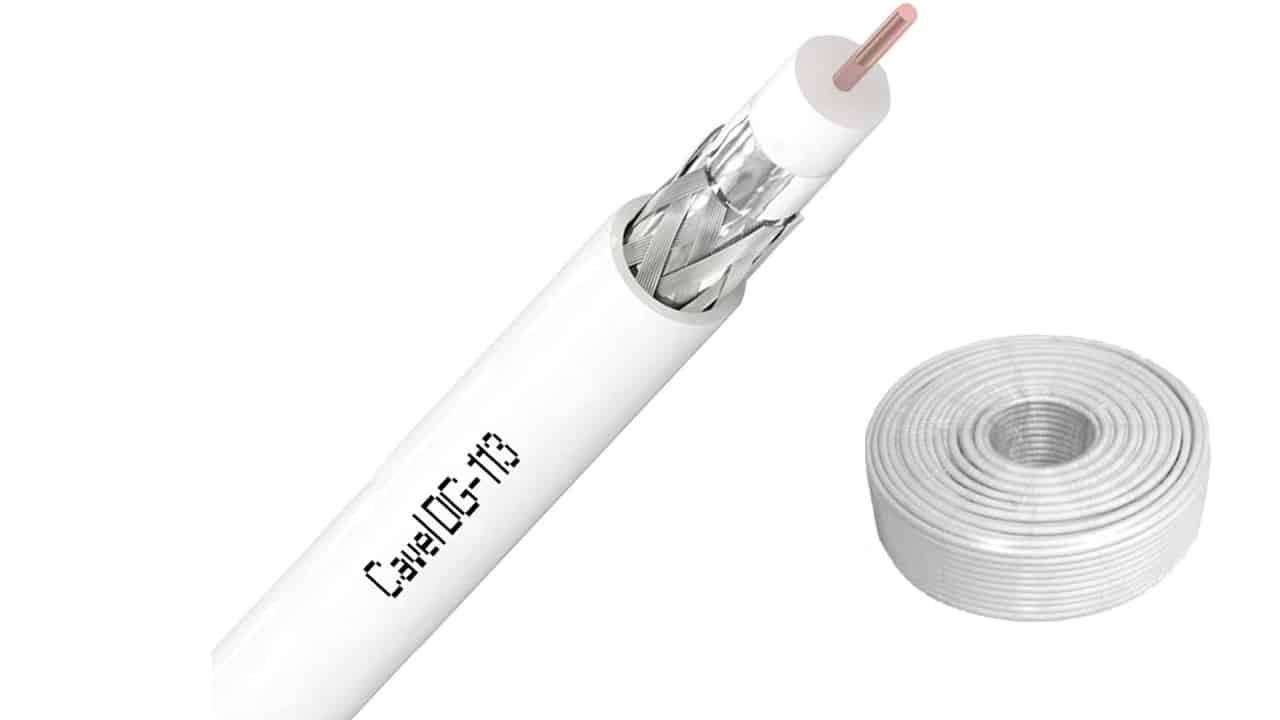

DG 113

Подойдет для подключения не только цифрового, но и кабельного или спутникового телевидения. Характеризуется хорошим качеством передачи сигналов из-за экрана из двух слоев фольги и луженой меди.

Характеризуется отменными влагозащитными свойствами, которые обеспечивает углеводородный слой на вспененном диэлектрике.

Производитель утверждает, что он прослужит вам не менее 15 лет. Однако все зависит от качества прокладывания, и методов эксплуатации.

Зачастую применяется для наружной прокладки, ведь внутри можно проложить более дешевые альтернативные варианты. Цена одного метра составляет 55-70 руб.

Коаксиальный кабель для телевизора – марки и характеристики

Подобные изделия выпускаются под различными марками производителей. Однако, абсолютно все они обладают волновым сопротивлением равным 75 Ом и подходят для подключения одного или нескольких устройств. Подробнее о наиболее известных и пользующихся спросом кабелях.

RG-6

Производится в России. Состоит из двух цилиндрических проводников. Центральная жила выполнена из омедненной стали толщиной в 1,0 мм, покрыта вспененным полиэтиленом. Экранирование – фольгой и стальной оплеткой. Защитная ПВХ-оболочка. Номинальный диаметр провода 6-6,8 мм. Затухание при 1750 МГц – 26,5 дБ/100 м. Средняя цена – от 10 руб/м.

Кабель RG-6

РК 75

Аналог RG-6 отечественного производства. Медная центральная жила – однопроволочная, толщина 1,0 мм. Изоляционный материал – пористый ПЭ физического вспенивания. Экран выполнен из медной оплётки или из алюминиевого лавсана и лужёной меди. Минимальная стоимость метра – 10 рублей.

Кабель РК 75

RG 59

Аналог RG-6, состоящий из двух цилиндрических проводников. Центральная жила изготовлена из омедненной стали. Толщина – 0,5-0,58 мм. Материал внутреннего диэлектрика – вспененный полиэтилен, экрана – фольга и стальная оплетка. Наружный диаметр – приблизительно 6,0 мм. Средняя цена – 8 руб/м.

Кабель RG 59

SAT 50

Все типы телесигнала ему посильны. Производитель – компания Cavel, Италия. Центральная однопроволочная жила из мягкой меди достигает в диаметре 1,0 мм. Усиленный экран изготовлен из фольги и медно-оловянной оплётки, коэффициент экранирования от 60 дБ. Покрытие проводника – высокопрочный вспененный полиэтилен, наружная оболочка – ПВХ. Общий диаметр до 6,6 мм. Огнеупорен, может использоваться внутри помещений и в условиях улицы. Стоимость – 30 руб/м.

Кабель SAT 50

SAT 703

Медная центральная жила толщиной 1,13 мм. Материал экранирования – алюминиево-пластиковая фольга и медно-оловянная оплётка (80 дБ и более). Покрытие из PEG-диэлектрика и ПВХ, общая толщина – 6,6 мм. Качественно передаёт любой телесигнал. Цена вопроса – от 40 руб/м

Кабель SAT 703

Правила выбора

Вне зависимости от производителя, любой телевизионный кабель для принятия современного формата телевещания должен иметь сопротивление не менее 75 ОМ.
Также стоит учитывать следующие критерии.

Состав внешней оболочки

Как правило, используют либо ПЭ, либо ПВХ. В первом случае оболочка будет белого цвета, а во втором – черного. Ранее считалось, что для уличной прокладки, например, когда антенна находится на крыше или балконе дома, следует отдавать предпочтение кабелю с черной защитной оболочкой. Но сегодня этот показатель не критичный, и поэтому некоторые виды кабелей с белой защитной оболочкой, например SAT 703, могут использоваться как для внутренних, так и наружных работ. Главное учитывать толщину защитного слоя
. Вполне логично полагать, что чем он больше, тем лучше.

Характеристики внешнего проводника

Он должен состоять из двух экранизирующих слоев. Не стоит приобретать модели с одним слоем, такой кабель не соответствуют современным нормам передачи сигнала. Материалы, из которого изготавливаются экранизирующие слои внешнего проводника различны. В самых первых моделях телевизионного кабеля в качестве внешнего экрана использовали самую обычную плетеную проволоку. Основным достоинством такой модели является низкая стоимость, однако рассчитывать на получение качественного сигнала, да еще и спутникового ТВ точно не стоит. Современные модели имеют основной экран из металлической фольги
и дополнительную оплетку, которая также изготавливается из сплавов металлов — она снижает уровень помех от радиоаппаратуры и бытовых приборов.

Характеристики центральной жилы

Как правило, центральная жила изготовляется из меди или сплавов других прочных металлов. Для придания прочности, сплавы также могут плакироваться медью. Нет никаких подтвержденных фактов, что медная жила
намного качественнее, чем сплавы иных металлов, передает сигнал. Но многие специалисты рекомендуют именно такие модели телевизионных кабелей.

Толщина

Несомненно, кабель меньшего диаметра легче прокладывать, его легко маскировать под специально предусмотренные для этого короба, но и качество сигнала оставляет желать лучшего. Сечение в 3,5 мм – это минимальный показатель
для домашнего использования. В противном случае, могут быть доступны только основные каналы, так как действие такого кабеля будет ограничено. Для того чтобы смотреть телеканалы с современным расширением, однозначно придется приобретать дополнительные устройства, например, . Они выйдут намного дороже, чем кабель с оптимальным сечением.

Производитель

Современный рынок предусматривает большое количество производителей, но это вовсе не означает, что каждый обещает качественный товар

Стоит обращать внимание на хорошо зарекомендовавших себя производителей, например Belden, Cavel, Commscope, Mediaflex. Это правило относится и к

Длина кабеля

Для того чтобы избежать проблем в процессе прокладки, рекомендуется заранее приобретать кабель с небольшим запасом по длине
. В первую очередь, это связано с возможными механическими повреждениями во время эксплуатации, которые будут влиять на качество сигнала. Может потребоваться ликвидация поврежденного участка. Вторая причина – перестановка оборудования. Зачастую новый интерьер приводит к перестановке мебели и имеющегося оборудования. Большая длина кабеля позволит осуществить подобные работы без его замены.

При выборе кабеля стоит помнить о том, что чем длиннее будет сеть, тем толще необходимо выбирать модель.
В том случае, если кабель приобретается для антенны, которая находится на крыше, лучше приобретать провод с большим сечением. Кроме того, перед тем, как приобретать определенную модель, стоит уточнить, существуют ли дополнительные условия для монтажа. Вся эта информация пригодится вам и в том случае, если вы решили

Для получения качественного сигнала со спутника вам пригодится информация о том, как правильно .

Цифровые кабели

Цифровых кабелей существует несколько, но по большей части – это компьютерные стандарты. Для телевидения же разработан отдельный универсальный разъем, который мы сейчас и разберем.

Кабель HDMI

HDMI (High Definition Multimedia Interface) – можно смело назвать вершиной эволюции телевизионных кабелей. С его помощью передается цифровой видеосигнал высокой четкости, а также многоканальный звук. Современные версии данного кабеля способны защищать передаваемую информацию от копирования.

По сути, это компьютерный DVI стандарт дополненный звуком, поэтому при подключении ПК к телевизору, можно задействовать оба разъема, но предварительно нужно обзавестись переходником.

При переходе на такое подключение, ищите в меню телевизора соответствующий пункт.

Данный разъем смог заменить все предшествующие аналоги, благодаря чему современные мультимедийные устройства стали намного меньше в размерах, так как отпала необходимость размешать в корпусе устройства устаревшие разъемы и платы под них. Однако не будет лишним заметить, что устройство, имеющее более одного выхода, продолжит функционировать даже после выхода одного из них из строя, чего не скажешь о моноподключаемых вариантах.

Вот основные параметры HDMI кабелей:

HDMI имеет высокую пропускную способность от 4,9 Гб/сек у версии 1.0, до 48 у версии 2.1. Новые модели позволяют смотреть видео в очень высоком разрешении (8К) и воспроизводить формат 3D на соответствующих телевизорах.
Длина стандартизированного кабеля не превышает 10 метров, так качество не потеряется за время передачи. Так же имеются и нестандартные варианты, вплоть до 35 метров, однако для них лучше дополнительно устанавливать усилители сигнала (репитеры).
Поддержка управляющих протоколов CEC и AV.link.
Имеют экранирующую оплетку и ферритовые кольца (не у всех моделей) по краям кабеля для обрезания помех.

Более подробно узнать о технических характеристиках версии кабеля можно на сайте производителя или, например, в Википедии. Там доступны полноценные таблицы со всеми нужными данными по каждой версии.

Из недостатков стоит отметить высокую цену, особенно у фирменных вариантов, оснащенных всеми степенями защиты, и имеющими на коннекторах напыление из драгоценных металлов.

Мы же просто порекомендуем людям, желающим лучшей картинки, приобрести этот кабель, если этого не было сделано ранее, а ваша система имеет поддержку такого соединения. Качество изображения вырастет в несколько раз, при условии, что на ТВ подается сигнал высокой четкости.

Сегодня многие каналы переходят в режим вещания HD, и он постепенно становится общепринятым стандартом. Мы вас уверяем, что смотреть какую-нибудь передачу про дикую природу на канале «Discovery» в таком качестве, будет намного интереснее и приятнее.

Так же, вы без лишних проблем с проводами легко сможете подключить к телевизору компьютер, и смотреть кино в высоком качестве прямо из интернета.

Теперь вы точно знаете, что такое телевизионный кабель, и какой лучше из всего разнообразия выбрать. Развитие техники не стоит на месте, и с каждым днем возникают новые требования к стандартам. На сегодняшний день HDMI соответствует всем запросам, хотя кто знает, может быть завтра придумают сверхскоростные голографические проекторы, или что-то в этом роде, и этот стандарт также начнет уходить в небытие.

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.

Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.

1. Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.

2. Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.

3. Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.

4. Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.

5. Зажимаем винты и фиксируем контакты кабеля блока питания.

При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.

Спутниковое, кабельное, цифровое ТВ — какой кабель выбрать

Наверняка вас интересует:

какой антенный кабель нужен для цифрового телевидения;
какой телевизионный кабель лучше подойдет для кабельного тв;
какой телевизионный провод лучше взять для спутниковой антенны.

Кабель SAT 50

Кабель SAT 703

Кабель RG 6

Кабель DG 113

Антенный провод для спутникового телевидения

Как выбрать

Делая выбор, следует учитывать, что цена антенного кабеля для телевизора может зависеть от многих факторов, а именно:

кем он изготовлен (естественно, что известные бренды, такие как Sparks или Vivanco будут стоить дороже китайской продукции);
марка. От этого зависит исполнение, в частности, сколько жил в экране-проводнике, количество экранов, материал центрального проводника и т.д.

Следует учитывать, что специфика высокочастотного тока заключается в том, что он протекает по поверхности проводников, именно поэтому характеристики кабеля с медной жилой и стальной (с медным напылением), будут практически идентичны. Но, если используется медный провод, стоимость будет существенно дороже, это стоит учитывать при покупке.

Для общей информации заметим, что в высокоточной аппаратуре проводники покрываются серебряным или золотым напылением, использовать такой тип кабельной продукции, чтобы соединить телевизор с антенной будет его непозволительным расточительством.

Необходимо обратить внимание на диаметр, он должен быть толщиной не менее 6 мм. Безусловно, тонкий кабель будет значительно проще провести в квартире, но стандартные разъемы и гнезда в этом случае использовать будет проблематично

Собираясь купить необходимое количество антенного кабеля, примите во внимание, что он, как правило, продается в бухтах по 100 метров (скрученный кольцами), не каждый продавец согласится продавать его частями. Приводить ориентировочную стоимость по регионам России и стран СНГ не имеет смысла, поскольку разброс цен в Москве, Минске, СПб, а также других городах незначительный

Приводить ориентировочную стоимость по регионам России и стран СНГ не имеет смысла, поскольку разброс цен в Москве, Минске, СПб, а также других городах незначительный.

Оптимальный вариант

Без ужимок и танцев с бубном скажем, что качественный фирменный телевизионный кабель Cavel — это супероптимальный вариант, по соотношению цена-универсальность. Вы получаете гораздо больше, чем просто отличные технические характеристики и красивую картинку в телевизоре.

Качество исполнения. У фирменного кабеля на порядок выше бюджетного аналога. Например, в недорогом ассортименте (особенно китайского производства) очень легко выдернуть кабельную начинку из оболочки. С люксовым кабелем Cavel замучишься отдирать даже маленький кусок «шкурки».
Универсальность монтажа. Фирменный провод толще, прочнее, прекрасно укладывается под штукатурку как в кабель-канал. И при наружной прокладке внутри плинтуса Cavel легко переживает механическую нагрузку.
Надёжность контактов. Все соединения с розетками, штекерами и тд дают хороший контакт, при использовании фирменного кабеля Cavel. Потому что, он изготовлен из высококачественных материалов.

Видео про ТВ кабель

О нюансах выбора телевизионного кабеля рассказывает видео ниже.

Выполнить подключение телевизионной аппаратуры самостоятельно в домашних условиях не представляет большого труда. Самым важным моментом для домашнего телевидения является выбор качественной кабельной продукции. В документации на антенну указывается наиболее подходящий тип проводника. Знания характеристик популярных марок помогут соорудить лучшую телевизионную систему в доме.

С появлением спутникового и цифрового TV-вещания, все чаще встает вопрос, какой кабель для телевизора лучше выбрать — ведь от него зависит качество принимаемого сигнала. Так, например, переходя на спутниковое или цифровое вещание с аналогового ТВ, нередко , изображение может становиться нечетким, размытым, иногда на телеэкране появляется рябь и помехи, хотя от современных технологий ожидается совершенно другое качество. Основной причиной возникновения таких дефектов является техническое несоответствие старой линии по отношению к новым характеристикам сигнала. Логично, что для качественной работы телевизионного оборудования придется поменять кабель.

Обзор популярных моделей

Наиболее качественные модели проводников:

RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали

Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Строение телевизионного кабеля

Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.

Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Поэтому он сделан из меди или стали с омеднением. То есть сама жилка стальная, а поверх — тонкий слой меди, вроде как в ванночку с медным расплавом стальной проводок окунули. Чисто медный сердечник нужен только для спутника, для остальных отлично работает стальной с омеднением. Плюс, цена кабеля ниже, а качество на высоте.

Экран и оплётка исполняют роль защиты от различных помех. Чем качественнее они сделаны, тем лучше будет телесигнал. Экран изготавливается из алюминиевой фольги и / или алюминиевого лавсана (экран), оплетка — из алюминиевой, медной или лужёно-медной проволоки. Средний показатель защиты или коэффициент экранирования 60-80 дБ, высокий начинается от 90 дБ.

Внутренний пластиковый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. А также изолирует от контакта с экраном и оплёткой. Внешняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия извне. Например, от воды, пыли, перепадов температуры и прочих неприятностей. Ведь часто кабели прокладывают не только в помещениях, но и на улице.

Строение телевизионного кабеля

Марки и характеристики антенного кабеля для телевизора

Коаксиальный антенный кабель выпускается под разными марками, из них чаще всего используются: SAT 50, SAT 703, RG 6, RG 59, DG 113, РК 75. Все они имеют волновое сопротивление 75 Ом и подходят для подключения одного или нескольких телевизоров. Теперь давайте поговорим про каждый вид поподробнее.

Кабель RG-6

Бренд российский, но сделано в Китае. Центральная жила медная или стальная с омеднением, толщина 1.0 мм, спрятана в оболочке из вспененного полиэтилена. Кабель имеет экран из фольги, медную или алюминиевую оплётку и защитную ПВХ-оболочку. Общая толщина провода 6-6,8 мм. Чаще всего, марку RG 6 берут для кабельного, обычного и цифрового ТВ. Это самая недорогая разновидность с ценой за метр от 10 рублей.

Кабель РК 75

Аналог RG-6 по характеристикам, производится в России. Центральная жила из меди, толщина 1.0 мм, диэлектрик ПЭ, экран из медной оплётки или двойной из алюминиевого лавсана и лужёной меди (фольга и оплётка). Кабель с одинарным экраном можно использовать для эфирного и кабельного ТВ, с двойным – еще и для спутниковой антенны внутри здания.

Кабель RG 59

Более тонкий вариант RG-6 с толщиной центральной жилы 0.5-0.58 мм и наружным диаметром 5.4-6.0мм. Подходит для передачи всех видов сигналов, в том числе спутникового, но на расстояние в пределах 190 м. Из-за тонкости основного проводника сигнал в кабеле затухает на 50% сильнее, и потеря качества изображения возрастает с каждым метром.

Кабель SAT 50

Производитель — итальянская компания Cavel. Центральная медная жила 1.0 мм, экран усиленный, состоит из двух слоёв фольги и медно-оловянной оплётки, коэффициент экранирования от 60 дБ. Оболочка проводника сделана из PEG-диэлектрика, наружная из ПВХ, диаметр кабеля 6,6 мм, кг. Может передавать все виды телесигналов — эфир, кабельное, цифровое и спутниковое. Цена за метр от 30 рублей.

Кабель SAT 703

Также продукция под маркой Cavel. Центральный проводник из меди толщиной 1.13 мм. Экран из двух слоёв алюминиево-пластиковой фольги и медно-оловянной оплётки, коэффициент экранирования от 80 дБ, оболочки из PEG-диэлектрика и ПВХ, общая толщина — 6,6 мм. Качественно передаёт все телесигналы и рекомендуется для спутникового ТВ, в том числе и для прокладки на улице. Цена метра от 40 рублей.

Кабель DG 113

Производитель Cavel, технические показатели аналогичны марке SAT 703, но коэффициент экранирования у DG 113 выше и начинается от 90 дБ. Это обеспечивает высокое качество передачи высокочастотных сигналов без помех. Отличный кабель для спутниковой антенны внутри помещений. Самый дорогой антенный кабель. Стоимость метра начинается от 65 рублей.

Строение телевизионного кабеля

Методика подключения

Подобрав подходящий коаксиал, нужно удостовериться, что в имеющемся оборудовании есть специальный разъем. Чаще всего имеются F- коннекторы, реже N- разновидности.

Крепежи бывают в виде обжимных пробок или винтовых заглушек. Наиболее простым считается способ подключения посредством штекера (углового или прямого). Пошаговое выполнение:

Ножом разрезать наружную прослойку на длину 15 мм и снять ее. Обернуть фольгой экран-проводник. С сердцевины снять изоляцию и намотать ее на штекер.
Торчащую основную жилу обрезать до требуемой длины.
Обжимную окружность накрутить на край, изоляционный слой срезать на длину 6 мм и снять его.
Очищенный сегмент избавить от пластов медной трубки

Следует делать эти манипуляции с осторожностью, чтобы не повредить элемент и не испортить передачу сигнала.
Надевать и сдвигать вилку по длине, пока внутренние волокна не появятся из середины.
Разъем вставить в край провода и зафиксировать обжимным кольцом.
Торчащие проводки срезать.

Коаксиальный кабель – это один из важных компонентов антенных установок. Данный фактор часто упускают и недооценивают, покупая токопроводящий кабель для аналогового, спутникового или цифрового вещания.
