Принцип действия
Работает такое многоконтактное электромагнитное реле следующим образом:
- При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
- Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
- Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
- В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
- В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.
Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.
На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.
Блок контактов или приставка контактная
Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.
Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.
Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.
Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.
Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.
Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.
Вернемся к блоку контактов. В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.
Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.
Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.
Это интересно: Как проверить УЗО на срабатывание батарейкой, лампочкой, тестером: разъясняем во всех подробностях
Технические характеристики на самом контакторе
Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.
В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.
Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.
надпись CB – Circuit Breaker относится к автоматам
Fuse – к предохранителям
Обязательно прописывается максимальное рабочее напряжение (а.с. max).
Cont. current – это длительный номинальный ток при категории нагрузки АС1.
Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.
AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.
Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.
Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.
Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).
Lb-in расшифровывается как фунт на квадратный дюйм.
Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.
Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.
Ui=690V – номинальное напряжение изоляции изделия.
IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.
Uimp=6kV – допустимое импульсное перенапряжение.
В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.
Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.
Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.
А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.
Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору
При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные
Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.
JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.
Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.
Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.
Как правильно выбрать электромагнитный пускатель? | Проектирование электроснабжения
Электромагнитный пускатель (контактор) – один из самых распространенных аппаратов для коммутации и управления электрической нагрузкой. При наличии двигателей и насосов без электромагнитных пускателей обойтись практически невозможно.
Я уже писал про выбор электромагнитных пускателей. Там в основном рассматривал различные схемы построения пускателей и сколько это стоит. Этой заметкой хотелось бы дополнить и завершить тему выбора электромагнитных пускателей.
Сейчас я расскажу более подробно, на какие факторы следует обращать внимание при выборе электромагнитного пускателя или контактора. 1 Определяемся с производителем
1 Определяемся с производителем.
Для наших целей обычно достаточно пускателей ПМЛ, КМИ, КТИ (никогда не применял). По своему опыту могу сказать, что около 90% применяемых пускателей -на ток до 25А, поэтому с КТИ как-то не пришлось еще поработать. Если по каким-либо причинам вы не можете указать производителя, можно перечислить все параметры. Все электромагнитные пускатели взаимозаменяемые.
2 Определяем номинальный ток пускателя.
Номинальный ток пускателя — максимальный ток, который может пропустить через контактную группу электромагнитный пускатель. Здесь существует классификация пускателей до 16А (первая величина), 25А (вторая величина), 40А (третья величина), 63А (четвертая величина). Есть пускатели и на большие токи, но они применяются в наших проектах очень редко. Следует иметь ввиду, что чем больше пускатель, тем у него больше габаритные размеры.
3 Выбираем степень защиты.
В случае установки электромагнитного пускателя в щите, то электромагнитный пускатель будет без защитной оболочки IP00. Очень хорошо подходят для этих целей малогабаритные пускатели серии КМИ. При установке пускателя в производственном помещении – IP54, в бытовых помещениях с нормальной категорий можно взять и IP40.
4 Выбираем напряжение катушки.
Как правило, выбираем пускатель с катушкой на 230В. Пускатель с катушкой на 400В позволяет экономить одну жилу кабеля. Выбор за вами… на форуме этот вопрос как-то поднимался.
5 В основном применяются нереверсивные пускатели.
В некоторых случаях, например для управления задвижкой нужно использовать реверсивный пускатель. Он представляет из себя два нереверсивных пускателя, соединенных особым образом.
6 Выбираем наличие кнопок управление и сигнальной лампы.
При установке пускателя в щите пускатель выбирается без кнопок и сигнальной лампы. Кнопки управления могут быть дополнительно установлены на передней дверке щита (обычные утопленные без фиксации кнопки ПУСК с одним замыкающим контактом и СТОП с одним размыкающим контактом). Возможен еще вариант установки поста кнопочного управления типа ПКУ (ПУСК, СТОП) у места управления.
В случае установки электромагнитного пускателя вне щита, то кнопки могут быть встроены в корпус пускателя (при необходимости).
Сигнальная лампа служит для сигнализации включенного состояния. Я почти никогда ее не ставлю.
7 Выбираем тепловое реле.
Для защиты двигателя можно использовать тепловое реле. Расчетный ток нашей нагрузки должен быть в диапазоне выбранного нами теплового реле.
При выборе силового щита необходимо помнить, что с тепловым реле электромагнитный пускатель имеет больший габарит, в прочем как и с другими дополнительными устройствами.
8 Выбираем дополнительные контакты.
В основном применяются пускатели с одним дополнительным замыкающим контактом, который используется в схеме управления пускателя. При организации более сложных процессов иногда недостаточно одного контакта. В этом случае можно поставить дополнительную приставку контактную с нужным количеством замыкающих и размыкающих контактов (до 4 шт.).
У вас может возникнуть вопрос: а можно ли в пускатель ПМЛ с IP54 установить приставку контактную ПКЛ? Вот ответ на этот вопрос…
Возможность установки приставки ПКЛ на пускатели ПМЛ
Еще хотелось бы отметить контакторы модульные (ИЕК). Особенность их в том, что они изготавливаются в двухполюсном и четырехполюсном исполнении и по габариту наверное почти как модульные автоматы.
Надеюсь данную тему можно закрыть, если что не понятно…пЕшЫте;)
Советую почитать:
3.4 Расчет тока отсечки электромагнитного расцепителя.
Для электродвигателя с фазным ротором (М2):
Для электродвигателей с короткозамкнутым ротором ( М1, М3):
Результаты расчета по (3.6), (3.7), а так же выбор автоматических воздушных выключателей сведем в таблицу 3.4
Характеристики и виды пускателей по характеристикам
Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.
Величина (условный габарит) пускателя (контактора)
Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:
- нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
- первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
- пускатель 2 величины – до 25 – 32 А
- пускатель 3 величины – до 40 – 50 А
- пускатель 4 величины – до 65 – 95 А
- пускатель 5 величины – до 100 – 160 А
- шестая величина – от 160 А и выше
Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).
- 1 – до 2,2 – 7,5 кВт
- 2 – до 11 – 15 кВт
- 3 – до 18 – 22 кВт
- 4 – до 30 – 45 кВт
Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.
Количество контактов (полюсов)
В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.
Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.
Дополнительные контактные приставки ПКИ, и др.
Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.
Напряжение электромагнитной катушки контакторов
Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.
Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.
Как заменить катушку контактора?
Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.
В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.
Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.
Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.
Виды магнитных пускателей
Сам магнитный пускатель имеет довольно простое устройство и принцип работы. Он состоит из двух видов контактов – подвижных и стационарных. Их замыкание вызывает запуск электродвигателя, а размыкание – отключение и остановку. Работа контактов осуществляется под действием магнитного поля.
Основным предназначением магнитных пускателей является дистанционное управление трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Они работают при переменном токе, напряжением 380 и 660 вольт, с частотой 50 Гц. В число основных операций входят пуск, остановка и реверсирование.
Дополнительно, магнитные пускатели в совокупности с тепловыми реле, защищают управляемые электродвигатели от возможных перегрузок с недопустимой продолжительностью. В некоторых конструкциях пускателей имеются ограничители перенапряжений, используемые в полупроводниковых системах управления.
В соответствии со схемой включения нагрузки могут быть реверсивными и нереверсивными. Классификация по размещению предполагает магнитные пускатели следующих типов:
- Открытого исполнения. Устанавливаются в закрытых шкафах, на панелях, и прочих местах, куда не может попасть пыль, влага и посторонние предметы.
- Защищенного исполнения. Монтируются внутри помещений с низким содержанием пыли в окружающей среде. Исключается попадание воды на оболочку устройства.
- Пылебрызгонепроницаемого исполнения. Устанавливаются внутри помещений и снаружи под навесами, защищающими от дождя и солнечных лучей.
Дополнительная классификация пускателей осуществляется по следующим признакам:
- Кнопочный пост на корпусе прибора. Нереверсивные пускатели оборудованы кнопками ПУСК и СТОП, а реверсивные устройства имеют кнопки ПУСК ВПЕРЕД, ПУСК НАЗАД и СТОП. На некоторых моделях в корпусе монтируется сигнальная лампа ВКЛЮЧЕНО.
- Дополнительные блокировочные и сигнальные контакты. Используются в разных комбинациях, в качестве замыкающих или размыкающих. Они могут быть встроенными или оборудоваться как отдельная приставка. Некоторые дополнительные контакты могут использоваться в качестве составной части общей схемы пускателя. Например, в реверсивных устройствах с их помощью осуществляется электрическая блокировка.
- Ток и напряжение втягивающей катушки.
- Наличие в схеме теплового реле. Его основной характеристикой является номинальный ток несрабатывания на средних установках. Регулировка тока несрабатывания выполняется в допустимых пределах +15% от номинала.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

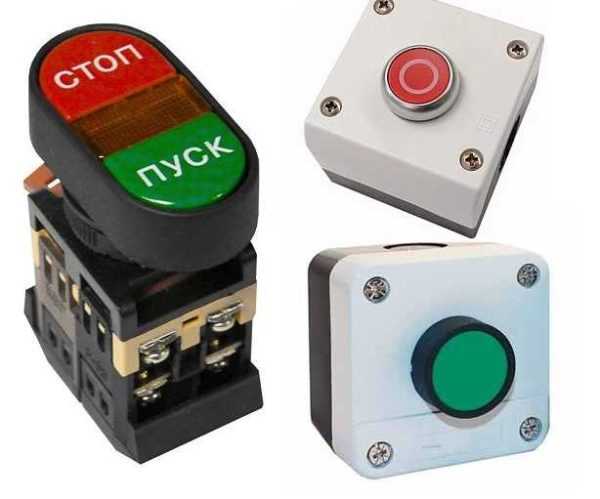

Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

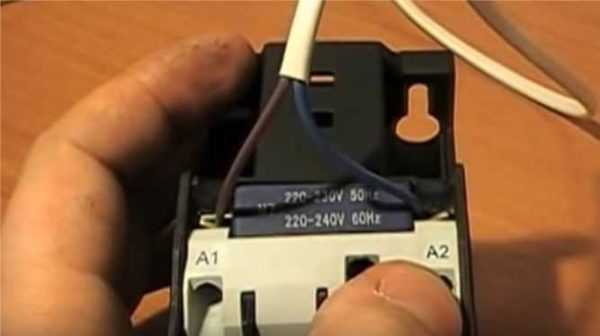

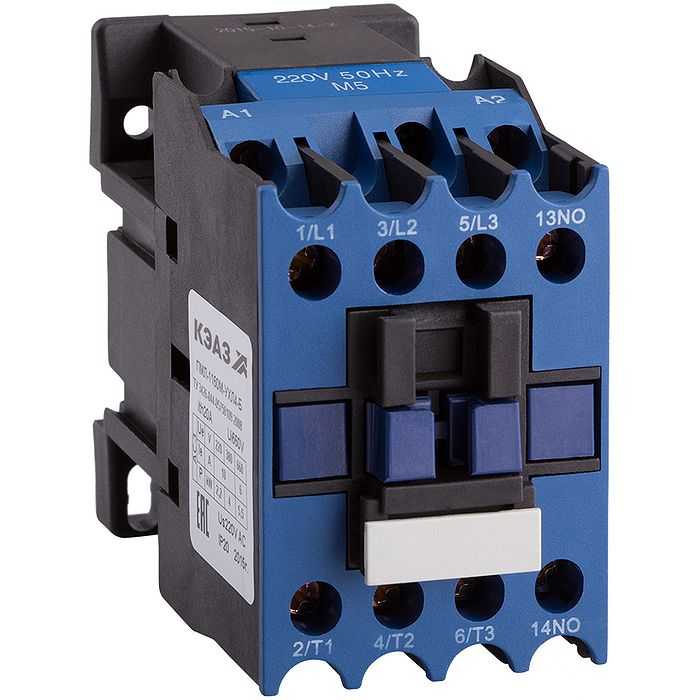

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки

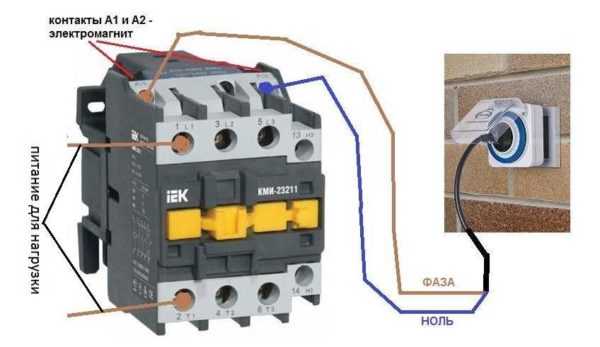

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

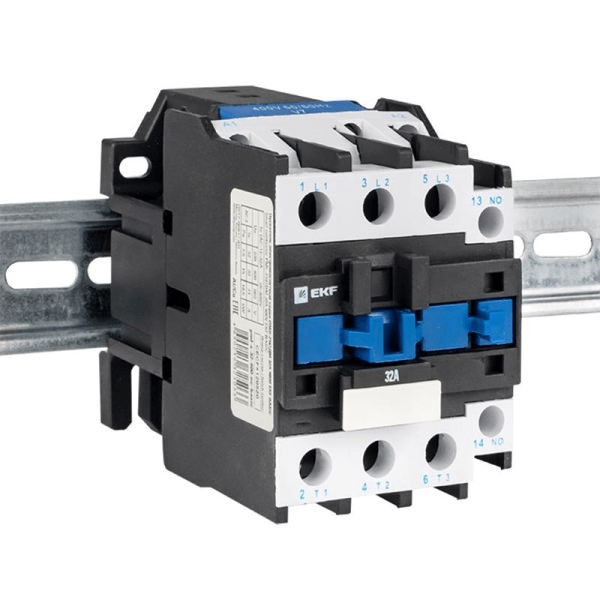

Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

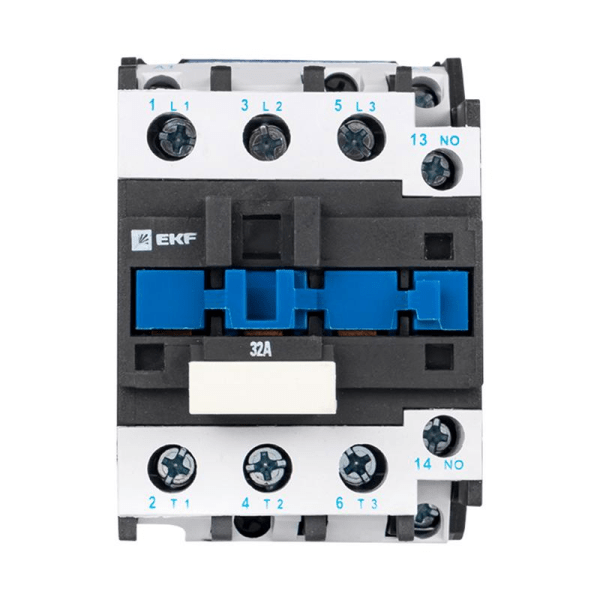

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

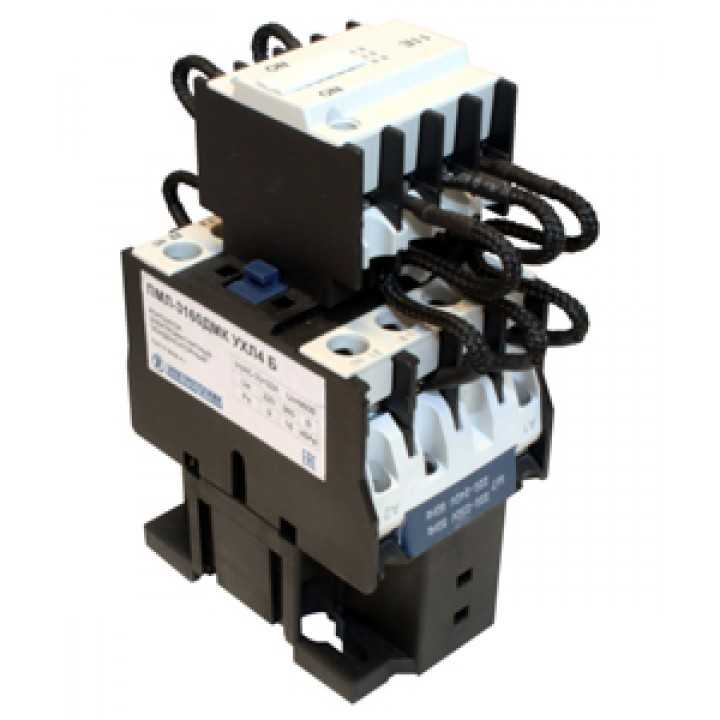

Контакторы (пускатели) электромагнитные
Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

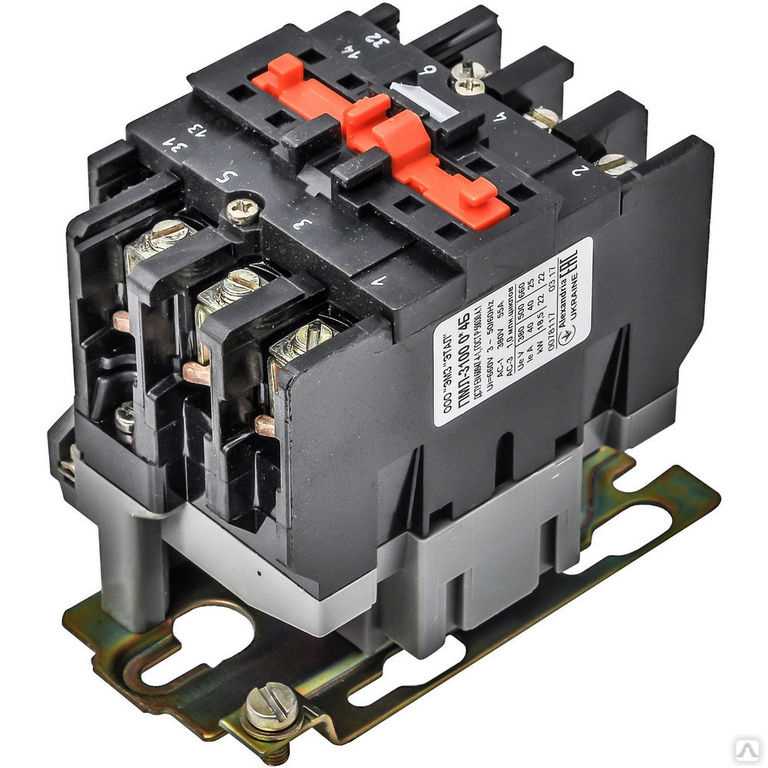

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.
Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.
КТ-6033 — ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рис. 1. Положение контактов при отключенном контакторе: А — раствор; Рн — начальное нажатие (направление Рн должно быть параллельно оси пружины); 1 — место прокладки бумажной ленты при замере Рн; 2 — гайка для регулировки нажатия на контакт
Рис. 2. Положение контактов при включенном контакторе: В — зазор, контролирующий провал; Рк — конечное нажатие (направление Рк должно быть параллельно оси пружины); 1 — место прокладки бумажной ленты при замере Рк; 2 — линия касания контакторов; 3 — винт для регулировки провала и одновременности касания контактов
В условиях эксплуатации регулярно следить за работой контакторов. Контактор КТ-6000 осматривать после 50 000 срабатываний, но не реже одного раза в месяц.
Осмотр контактора производить после каждого отключения аварийного тока.
При осмотре очистить контактор от пыли и загрязнения, проверить надежность всех винтовых соединений и в случае необходимости подтянуть. Проверить контактную систему и отрегулировать ее в случае необходимости. Регулировку контактной системы производить согласно данным табл.2.
Величина зазора, контролирующего провал, не должна быть больше 1/2 его первоначальной величины. В контактной системе контактора допускается без замены контактов двукратное восстановление провала вращением двух регулировочных винтов. Величину зазора, контролирующего провал, замерять щупом. Установить нужный зазор, убедиться в отсутствии перекоса подвижного контакта, завинтить гайки на регулировочных винтах.
Проверку начального нажатия производить при разомкнутых контактах следующим образом: тонкую бумажную полоску вложить между выступом вала и регулировочными винтами. Затем натяжением динамометра определить усилие, при котором легко вытягивается полоска бумаги. Это усилие должно соответствовать начальному нажатию контакта.
Конечное нажатие не регулировать, но контролировать его. После установки начального нажатия конечное нажатие должно соответствовать величине указанной в табл.2.
Конечное нажатие проверить при замкнутых контактах. Между контактами зажать полоску тонкой бумаги, величину конечного нажатия определить так же, как и начального.
На рис. 1, 2 стрелками указано направление нажатия на контактах. Замену главных контактов производить после того, как восстановленный провал уменьшится до 0,5 первоначальной величины. Срок службы контактов зависит от режима работы контактора и параметров нагрузки.
Контакты с накладками заменять после того, как толщина накладки уменьшится до 0,5мм. Для замены главных контактов снять дугогасительные камеры, упор, ограничивающий ход подвижной системы, и опустить подвижную систему. Поставив новые контакты, произвести сборку в последовательности, обратной разборке.
После установки новых контактов отрегулировать их положение так, чтобы соприкосание было по линии, суммарная длина которой равнялась бы не менее 75% ширины подвижного контактора.
Если контакты сильно обгорели или оплавились, их поверхность слегка зачистить напильником, при этом снять возможно меньше материала и не менять профиль контактов.
Внимание! Зачистка контактов наждачной бумагой не допускается. После осмотра контактной системы установить и зафиксировать камеры, проверить отсутствие затирания о них подвижных контактов
В контакторах типа КТ6030Б магнитная система переменного тока при работе издает легкий шум, подобный гудению трансформатора. Если гудение усиливается и сопровождается дребезжанием, то это указывает на неисправность контактора. Устранить эту неисправность.
Проверить поверхность включающей катушки. Она должна быть чистой, особенно между выводами, во избежание пробоя по поверхности изоляции. Дополнительный ход траверсы вверх до 1мм при включенном положении контактора обеспечивается смещением вспомогательного контакта относительно подшипника. При этом отпустить болты, крепящие вспомогательный контакт к подшипнику. После регулировки затянуть крепящие болты. Заедание траверсы в направляющих недопустимо. При осмотре контакты протереть сухой чистой ветошью.
В случае износа серебряных напаек контакты заменить. С поверхностей контактов вспомогательного контакта регулярно удалять пыль во избежание образования токоведущих мостиков и перекрытий.
Существующая конструкция контакторов допускает замену изнашивающихся частей запасными без специальной подгонки и применения специального инструмента.
