Гост или ту? всё, что нужно знать о кабеле гост

Введение

IEC 60228:2004 устанавливает требования к номинальному сечению токопроводящих жил электрических кабелей, проводов и шнуров широкого диапазона типов, включая требования к числу и диаметру проволок и значению электрического сопротивления. IЕС 60228:2004 устанавливает требования к конструкции жил только для силовых кабелей и шнуров (см. раздел 1), поэтому содержит только классы жил 1, 2, 5 и 6. В настоящее время в странах СНГ разработано большое количество кабельных изделий с жилами классов 3 и 4, поэтому настоящий стандарт дополнен этими классами и из раздела 1 исключено слово «силовых». Требования к токопроводящим жилам электрических кабелей, проводов и шнуров в настоящем стандарте полностью соответствуют установленным в IEC 60228:2004. При этом в настоящем стандарте расширены требования IEC 60228:2004 на все группы кабельных изделий, также сохранены диапазоны сечений жил по классам; для класса 1 сохранено изготовление жил из алюминия и возможность изготовления многопроволочных жил наряду с однопроволочными. Размеры жил, приведенные в настоящем стандарте, установлены в метрической системе. В настоящее время Канада для указания размеров и параметров жил использует американские системы AWG (American Wire Gauge) и kcmil (kilo circular mils) для больших размеров, как показано ниже. Применение в Канаде этого размерного ряда предписано национальными нормами для электроустановок. В стандартах IEC на кабельные изделия нет кабелей, проводов и шнуров с жилами в системе AWG/kcmil.

AWG	kcmil
Размер жилы	Номинальное сечение жилы, мм	Размер жилы	Номинальное сечение жилы, мм	Размер жилы	Номинальное сечение жилы, мм	Размер жилы	Номинальное сечение жилы, мм
—	—	—	—	250	127	750	380
—	—	—	—	300	152	800	405
20	0,519	4	21,2	350	177	900	456
18	0,823	3	26,7	400	203	1000	507
16	1,31	2	33,6	450	228	1200	608
14	2,08	1	42,4	500	253	1250	633
12	3,31	1/0	53,5	550	279	1500	760
10	5,26	2/0	67,4	600	304	1750	887
8	8,37	3/0	85,0	650	329	2000	1010
6	13,3	4/0	107	700	355	—	—

Кабель по ГОСТ

Тогда вопрос — в чем же выражается тот самый ГОСТ кабеля? После того, как завод ТУ по какому-либо кабелю, завод сообщает об этом государству. А государство, в свою очередь, отвечает: «Хорошо, мы видим ваши технические условия(ТУ). Но у нас свои представления о кабеле ВВГнг 3х2,5. Мы хотим, что там была такая-то медь, такие-то материалы, они выдерживали такие-то условия и так далее. Ваш кабель будет отвечать наших государственным стандартам (ГОСТ)? Если будет, привозите нам его на сертификацию, мы его проверим, если все хорошо, значит ваш кабель будет выполнен по ГОСТ стандарту».

Что это означает? Получается, что любой кабель соответствует ТУ, но не любой ТУ соответсвует ГОСТ. ПОэтому, если на этикете написано «ТУ №. «, не спешите ругаться и возмущаться — ТУ должен быть у любого кабеля.

Переживать сразу не стоит по двум причинам. Во-первых, 2,5 мм — это квадратное сечение, то есть площадь среза. Если вы решили померить диаметр линейкой(хотя лучше, конечно, использовать для этой цели штангенциркуль), полученное значение нужно возвести в квадрат и умножить на 0,785.

Проще говоря, квадратное сечение провода = Sкр=0,785d 2 , где d — это диаметр кабеля. Но даже, если вы теперь будете мерить кабель правильно, на выходе может получится значение для кабеля 2,5 например 2,3. Вы воскликнете — меня обманывают! Но на самом деле это опять не так. Чтобы разобраться глубже в этом вопросе, мы обратимся к одному из ГОСТ, которому должны соответствовать кабели. Для этого изучим ГОСТ 22483-77.

В данном документе описано, каким требованиям должен отвечать кабель, чтобы гордо носить имя ГОСТа. Документ состоит из 14 страниц, но нас, по сути интересует всего две: страница №1 и страница №7.

Как Вы видите, в законе достаточно четко обозначено допущение в фактическом сечении жилы. Но при условии, что сопротивление соответствует всем нормативам. Давайте еще раз тезисно разберем все вопросы, которые часто возникают по поводу ТУ и ГОСТ кабеля.

Как отличить кабель ГОСТ от ТУ?

Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC. Возьмем, для примера, кабель завода КОНКОРД. На этикетке мы не видим обозначения ГОСТ. Но на этикетке присутствует маркировка EAC. А это означает, что данный кабель соответствует нескольким десяткам нормативов, в том числе и всем необходимым ГОСТам. Также мы видим, что на кабеле указан ТУ.

Помимо этикетки, соответствующая маркировка должна быть на самом кабеле — маркировка завода, маркировка ТУ завода, знак EAC, и, возможно еще и ГОСТ на саму марку кабеля.

Я взял линейку и померил диаметр кабеля 3х2,5, а у меня получилось 1.8. Почему так?

Как мы уже и говорили, у кабеля всегда указывается сечение. А в случае замера линейкой или штангенциркулем Вы получаете диаметр кабеля. Вы можете, либо преобразовать его по формуле Sкр=0,785d 2 (это упрощенный вариант оригинальной формулы) или же воспользоваться таблицой соответствия. В данном случае, как видно из таблицы, сечение Вашего кабеля полностью соответствует фактическому.

Мне обещали кабель ГОСТ, но в два раза дешевле, чем у Вас. Почему у Вас так дорого.

К сожалению, мы вынуждены отметить, что на рынке кабеля есть достаточно много недобросовестныъх производитлей кабеля, которые ставят отметку EAC, хотя на самом деле никакой сертификации они не проходили. Также на рынке встречаются подделки известных брендов, таких как КОНКОРД и СЕВКАБЕЛЬ. Поэтому мы бы не рекомендовали гнаться за ценой. Это может очень дорого обойтись в итоге.

Кабель ВВГ-П-ХЛ

Кабель ВВГ-П-ХЛ используется как при внутренних, так и при наружных работах. Производитель отмечает, что изделие стойко переносит воздействия экстремально низких температур. Его можно использовать как для горизонтального, так и для вертикального монтажа.

Заказать

Отличия ГОСТ от ТУ

Чтобы отличить, какой продукт соответствует ГОСТ, а какой ТУ, рассмотрим живой пример. В качестве «подопытного» возьмем коаксиальный кабель «Конкорд». Взглянув на этикетку провода, мы видим, что здесь нет обозначения ГОСТ, но стоит маркировка ЕАС. Их этого следует, что изделие прошло всестороннюю проверку и попадает сразу под несколько государственных стандартов. Также, на этикетке указан ТУ – в нем указываются индексы материалов, которые были использованы при создании изделия.

Кроме маркировки на этикетке, соответствующие обозначения должны быть отпечатаны на самом кабеле. На нем указывается ТУ, знаки ЕАС, иногда ГОСТ и маркировка завода.

Сечение кабеля по ГОСТ не соответствует маркировке

Тут все просто – сертификат на кабели выдается не за имеющееся сечение, а по уровню сопротивления тока на 1 км провода. Получается, что имеющееся сечение провода по ГОСТ может не соответствовать заявленным цифрам. Согласно закону, такие отклонения допустимы. Также, необходимо учитывать, что ваш измерительный прибор (как правило, это линейка или рулетка) тоже имеет погрешности.

Есть ряд допустимых отклонений, которые не должны вас удивлять. Можно провести простой опыт – снимите с 1 метра кабеля оплетку и замерьте жилу в нескольких местах. При этом, проверните жилу, чтобы каждый замер был не с одной стороны. Скорее всего, вы получите несколько различных показателей сечения. Но, стоит учесть, что допустимая норма отклонений не должна превышать 10-15% от исходных показателей.

Смотрим на технический регламент — что лучше, ГОСТ или ТУ?

Технически «неподкованному» человеку может показаться, что разница между ГОСТ и ТУ минимальна. А ведь вправду – это два регламента с перечнем требований к продукции. К сожалению, между ТУ и ГОСТ мало общего. Написать ТУ производитель может под любое изделие, включая провода. Поэтому, специалисты при производстве проводки включают в ТУ самые разнообразные параметры.

К примеру, при написании ТУ, производители стали указывать более тонкий изоляционный слой покровов. Также, существенно пострадало качество токоведущих жил, ведь производитель сам вправе стал указывать допустимые нормы отклонений. Таким образом, занижение сечения токоведущих жил (от заявленных) может составлять от 10% до 40%. Указав все необходимые параметры в ТУ, производитель, согласно регламенту, никаких норм не нарушает и, следовательно, в случае «случайного короткого замыкания», возникшего из-за некачественной проводки, никакой ответственности не понесет.

Многие неблагонадежные компании-производители взяли на вооружение метод, позволяющий снижать сечение токоведущей жилы. Самое простое решение — сослаться на п. 2.2 ГОСТ 22483-2012, где указано, что если электрическое сопротивление соответствует нормам, то номинальное сечение провода может отличаться от изготовленного.

Иными словами, если производитель выпускает продукцию, соответствующую нормам по сопротивлению, следовательно, он вправе снизить диаметр токоведущей жилы, не в ущерб характеристикам. Но на практике получается, что даже эти требования не соблюдены. Практически каждый производитель стремится сэкономить на материалах для производства, но при этом существенно повысить стоимость своей продукции.

Второй и не менее важный недостаток ТУ — провода, согласно ТУ становятся тоньше, и соответственно производитель начинает уменьшать толщину оболочки. В результате, мы получаем кабель с прежними показателями сопротивления, но с тонкой оболочкой, которая нередко становится причиной возгораний и замыканий.

Почему производители и продавцы заинтересованы в кабелях ТУ, а не в ГОСТ

Здесь все просто. Производитель удешевляет производство продукции, но позиционирует готовый товар как высококачественный и современный. В результате можно «накрутить» цену кабеля по ТУ, но сделать его дешевле, чем ГОСТ. В итоге, компания (как и продавцы), получают высокую прибыль, и страдает только потребитель

Тем более, многие потребители просто не смотрят на маркировку, обращая внимание лишь на стоимость и заявленные характеристики кабеля

Разница между кабелем и проводом

Отличие кабеля от провода Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

буква «А» впереди указывает, что это алюминиевый провод;
«П» – медный провод;
«ПП» – 2 или 3 плоские медные жилы;
следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
«Н» — дополнительная защита негорючим наиритом, «В» – винилом;
«Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
«ТО» — противогнилостное покрытие.

Маркировка силового кабеля При маркировке кабелей ГОСТом установлен следующий порядок:

Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
Устройства связи встречаются в системах сигнализации и проводной связи.
Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

Провод ПУГНП По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
Слаботочной связи — ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

Кабель по ГОСТ

Как отличить кабель ГОСТ от ТУ?

Я взял линейку и померил диаметр кабеля 3х2,5, а у меня получилось 1.8. Почему так?

Расшифровка маркировки кабеля ВВГ.

Давайте попробуем разобраться, что означает маркировка «ВВГ», на какие характеристики она указывает. (Этот ликбез подготовил наш электрик в Сергиевом Посаде, за что ему большое спасибо).

Материал, используемый для токопроводящей жилы, обозначается буквой «А» вначале маркировки, если это алюминий, и остается без обозначения, если это медь.

Материал, из которого выполнена изоляционная оболочка токопроводящих жил, бывает следующий:

«В» – поливинилхлорид;
«П» – полимерная изоляция;
«Пв» – полиэтилен.

Изоляция проводов имеет стандартную цветовую маркировку. Ноль — синий, заземление — желто-зеленое, оставшийся провод — фаза.

Вид оболочки кабеля обозначается буквами:

«В» – поливинилхлорид;
«Шв» – с защитным шлангом;
«Шп» – с защитным шлангом из полиэтилена;
«П» – полимерная наружная.

Отдельно маркируется наличие брони:

«Б» – бронированный;
«Г» – голый.

В конце маркировки обозначается форма:

без обозначения – обычный круглый;
«П» — плоский.

Исходя из вышесказанного, маркировку ВВГ можно расшифровать следующим образом: кабель медный, с изоляцией из поливинилхлорида, с внешней оболочной из поливинилхлорида, голый (без брони), круглый.

3 Классификация

Жилы подразделены на шесть классов 1-6:

— класс 1 — однопроволочные и многопроволочные (для больших сечений) жилы; — класс 2 — многопроволочные жилы;— класс 3 — многопроволочные гибкие жилы с гибкостью более чем гибкость жил класса 2;— класс 4 — многопроволочные гибкие жилы с гибкостью более чем гибкость жил класса 3; — класс 5 — гибкие жилы; — класс 6 — гибкие жилы с гибкостью более чем гибкость жил класса 5. Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки.Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

ГОСТ и ТУ – сходство и различия

Производство продукции на территории нашей страны сегодня регламентируется двумя типами стандартов: ГОСТ и ТУ. Цели и задачи обоих этих стандартов едины – создание рамок, которых производитель должен придерживаться при производстве продукции. Но вот для достижения этих задач каждый стандарт использует свой набор рычагов и способов воздействия.

Рассмотрим чем отличается ГОСТ от ТУ, и какова специфика каждого стандарта.

ГОСТ (Государственный стандарт)

Система ГОСтов была разработана и запущена ещё в СССР. ГОСТ – это система стандартов, регламентирующих производство товаров. Предполагалось, что абсолютно все товары и услуги должны соответствовать ГОСТам, а каждый тип товара будет регламентироваться отдельным стандартом. Требования государственных стандартов были обязательны для соблюдения. После 1996 года государственные стандарты обретают форму обязательных для исполнения только после регистрации в Министерстве юстиции. В ином случае — производить товар по ГОСТу или в соответствии с другими нормативными документами, решает только сам производитель.

ТУ (Технические условия)

В период перехода экономики к рыночным отношениям стало очевидно – ГОСТы уже не успевают за динамичным развитием. Тогда и были введены ТУ, целью которых стало регламентировать производство товаров, которым не выпало «счастье» попасть под действе ГОСТа. Более того, разработкой и контролем соблюдения ТУ должен заниматься сам производитель. Собственно, это и есть основной момент, в части того, чем отличается ГОСТ от ТУ. По сути, технические условия являются собственностью того, на кого они зарегистрированы.

Найди четыре отличия

1. Разработка и утверждение

Государственные стандарты, как можно догадаться из названия, разрабатываются исключительно государством. Регистрируются ГОСТы в Минюсте. Пакет документов ТУ готовится по заказу производителя в коммерческой структуре, либо самим производителем, если есть такая возможность. Обязательной регистрации технических условий не предусмотрено, но при желании можно это сделать. Правда, нести документы нужно не в Минюст, а в Госстандарт. И, по своей сути, это будет лишь акт закрепления права собственности на конкретное ТУ.

2. Законодательная поддержка

ГОСТы, по сути, являются законодательным актом в части нормативного регулирования. ТУ таковыми не являются. Прав на государственный стандарт к тому же ни у кого, кроме государства, быть не может, а вот технические условия имеют владельца, который может их передавать, в том числе и за определенную плату.

При этом ТУ признается нижестоящим стандартом, так как его положения не могут противоречить аналогичным положениям ГОСТ.

3. Гарантии соблюдения норм регламента

Чем отличается ГОСТ от ТУ? Самым популярным ответом на этот вопрос будет лаконичное: «жесткостью». Именно жёсткостью норм, а не качеством товара произведенного по тем или иным стандартам. Причины вполне понятны – ГОСТы разрабатываются государством, для которого не является приоритетом рентабельность производства и упрощение технологии. Главная цель ГОСТа – качество и безопасность. Производитель же при разработке ТУ руководствуется экономической целесообразностью и выгодой. При этом в плане качества он не склонен закладывать излишний запас прочности – это чревато увеличением себестоимости.

И, самое главное, большинство ГОСТов являются обязательными нормами, и товары, которые подпадают под их действие, должны быть произведены только по ГОСТу. Применение ТУ носит упрощенный характер.

4. Объект регулирования и подробность регламента

Как правило, ГОСТ регламентирует процесс производства, хранения, маркировки и транспортировки определенного товара. Государственный стандарт – это подробное описание пути продукта от сырья до потребителя. Технические условия не так подробно регламентируют процесс маркировки и реализации товара. Зачастую в положениях ТУ заложены маркетинговые хитрости, основная задача которых — помочь продать товар.

Это, пожалуй, полный список того, чем отличается ГОСТ от ТУ. Может возникнуть мнение, что государственный стандарт – это определенно лучший показатель качества, нежели ТУ, но не все так однозначно. Зачастую, производитель поставлен рынком в такие рамки, в которых нужно выпускать товар, превосходящий требования ГОСТов. Как правило, это отрасли, подверженные жесткой конкуренции. И наоборот, туманность и непродуманность ГОСТов оставляет огромный простор для маневра для недобросовестного производителя.

Как всегда, последнее слово остается за потребителем. Мы оказываем помощь в получении технических условий.

Как отличить провод ТУ от ГОСТ

С большей уверенностью могу сказать, что из 100 приобретенных проводов, изготовленных по ТУ, 99 будут уступать в плане качества аналогичным проводам с таким же сечением, но выполненных по ГОСТ. Единственное преимущество такого кабеля заключается лишь в меньшей стоимости. Несмотря на это, не рекомендую экономить и приобретать такие изделия.

Используя кабель без отметки ГОСТ, мы не можем знать, какую нагрузку он способен выдержать, но можем поверить техническим характеристикам, заявленным изготовителем. Правда, проверить их не всегда представляется возможным.

Здесь возникает следующий вопрос: как отличить кабель ТУ от ГОСТ? Отличить между собой провода можно даже визуально. Это удается сделать не всегда, но в большинстве случаев можно. Рассмотрим основные отличительные особенности:

Кабель ТУ обычно меньшего диаметра, если вы приложите два провода – один ТУ, другой ГОСТ, – то сможете увидеть разницу.
Потребуйте от продавца сертификат соответствия. В документе найдите номер ТУ и его соответствие ГОСТ. Но доверяйте продукции, которая просто помечена как ГОСТ.
Изучите бирку на барабане кабеля. Это как паспорт у человека: на бирке есть информация о номере и ссылка на сертификат, указан номер партии и наименование завода-изготовителя. Поищите отметку EAC (о том, что это, расскажу ниже).

Отметим, что изоляция у кабелей, изготовленных по ГОСТ, значительно толще: она плотнее прилегает к жилам.

Если так сложилось, если в силу определенных обстоятельств вы не можете приобрести ни один из проводов, кроме ТУ, то покупайте изделие минимум с двойным запасом.
Если нужен провод в 1.5 квадрата, то выбирайте из тех, что 2.5 квадрата.
Если сэкономить на этом, то в дальнейшем можно столкнуться с проблемами в проводке или переноске.

Виды силовых кабелей

К таковым относятся провода марок ВВГ нг и ВВГ выполненные , опираясь на все стандарты, указанные в ГОСТ 16442-80, а также Технические условия ТУ 16.705.426-86. При помощи такого кабеля осуществляется поток электроэнергии в электроцепях и установках. Кабели используются только там, где частота тока переменного не больше 50 Гц, а при этом напряжение не больше 660 В. Изоляция этих марок выполнена из ПВХ (поливинилхлоридного пластиката). Количество жил этих видов кабеля может быть разным – от одной до четырех, и сделаны они из медного материала, который очень мягок. Марка ВВГ нг имеет пониженное горение или вообще его не поддерживает. Для проведения монтажных работ в быту и на производстве, как для внутренней проводки, так и для проводки на улице, рекомендуется использовать силовой кабель NYM. Провод этого кабеля имеет однопроволочную жилу из меди, которая заизолирована поливинилхлоридным пластикатом ( ПВХ). Из этого же материала сделана наружная оболочка, которая не поддерживает горения. Такие силовые кабеля бываю двухжильными, трехжильными, четырехжильными и пятижильными. Цвет жил соответственно разный для каждого кабеля.

Еще два вида популярных кабеля:

АВВГ
АВВГ нг

Обе марки имеют жилы из алюминия и изолированы ПВХ-пластикатом. При помощи таких проводов осуществляется передача электроэнергии на стационарных электрических устройствах с величиной напряжения 1 кВ. условия эксплуатации кабелей этих марок колеблются в температурном диапазоне от -50 градусов по Цельсию до + 50 градусов.

Как отличить качественный кабель

Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись “ГОСТ” и все.

Внимательно изучите бирку на бухте или барабане с кабелем.

Бирка это как паспорт у человека. Здесь должна прописываться вся информация:

номер ТУ и ссылка на сертификат

Также ищите отметку ЕАС.

Ее наличие это гарантия соответствия продукции десяткам нормативов стран Таможенного союза ЕврАзЭс, в том числе и нескольким государственным стандартам.

Поэтому если она есть, то кабель качественный и безопасный.

Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
более легкая разделка и монтаж;
поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
более эстетичный внешний вид;
более длительный срок эксплуатации.

Преимущества ВВГнг:

более широкий заявленный диапазон температуры эксплуатации;
не поддерживает горение при групповой прокладке;
считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

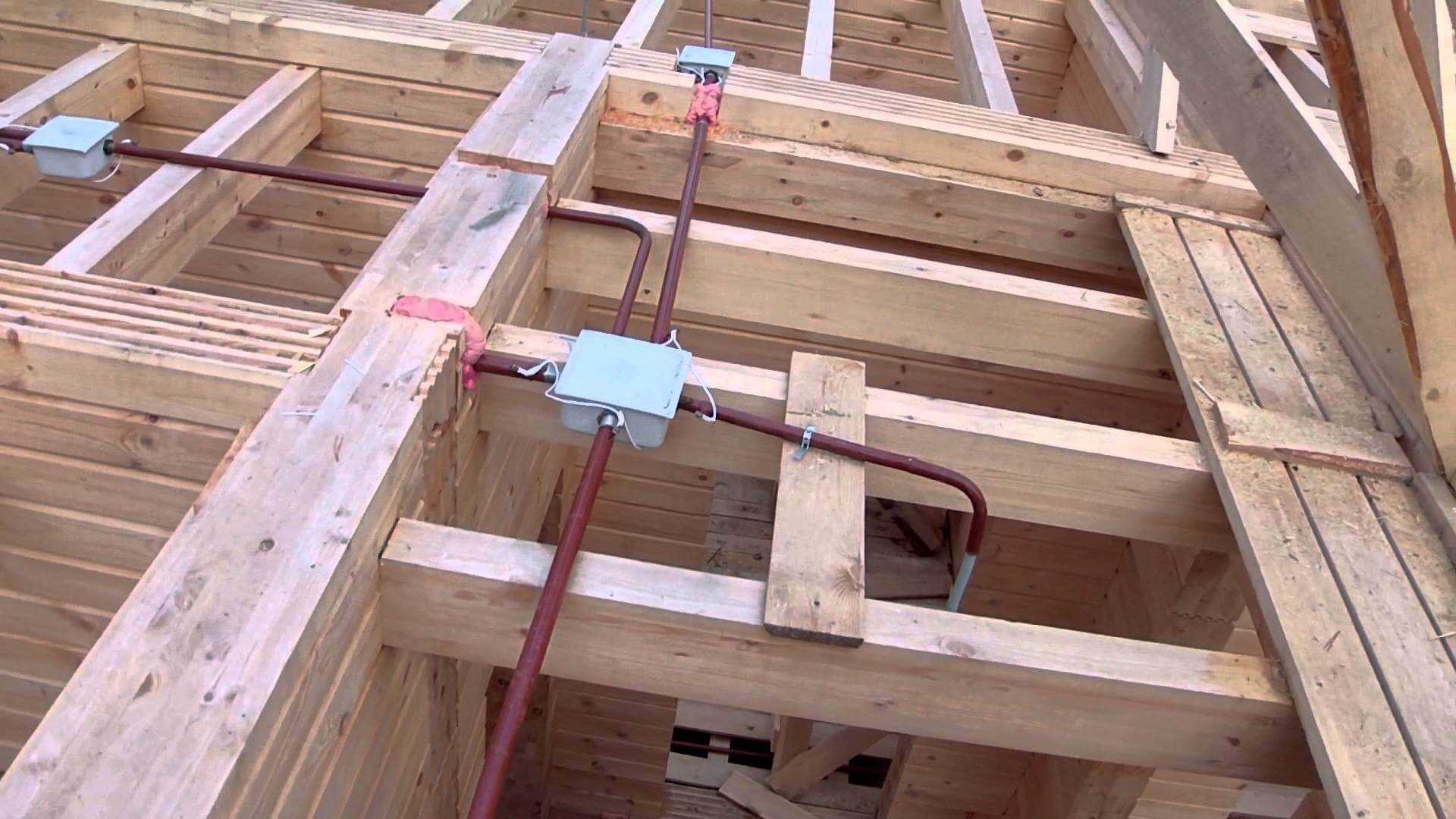

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Какие кабели и провода использовать для проводки в квартире

Кабель ГОСТ и ТУ: в чем разница и что лучше выбрать

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются?

Короб пластиковый для кабеля и проводки: как выбрать размер и тип короба для монтажа проводки

Кабель NYM – подробная расшифровка аббревиатуры, конструктивные особенности и технико-эксплуатационные характеристики

Заключение

Системы СИП — это высокоэффективные и надежные системы для передачи электроэнергии по опорам как для бытовых, так и для промышленных потребителей. В отличии от воздушных линий, которые ранее выполнялись из неизолированного провода типа АС, они:

не вызывают ложное срабатывание систем дифференциальной зажиты;
не требуют заземления каждой опоры ВЛ;
способны выдерживать как высокие, так и низкие температуры;
легко монтируются (в том числе и своими руками);
обладают высокими технико-экономическими показателями;
не вызывают перехлестывание проводов в ветреную погоду;
не вызывают короткое замыкание во время дождя;
не требуют монтажа дополнительных изоляторов и так далее.

Исходя из вышеприведенных достоинств, можно сказать что провода типа СИП отличное решение при электроснабжении любых потребителей.
