Греющий кабель для водостока и крыши: виды, конструкция, устройство, монтаж

Как устроен

Если вы хотя бы немного знакомы с электрическим током, то должны знать, что прохождение электрического тока по любому проводнику, связано с выделением тепла на этом проводнике. Количество выделенного тепла прямо пропорционально электрическому сопротивлению проводника и описывается законом Джоуля-Ленца.

В контексте статьи, для нас в этом законе важно, что чем больше сопротивление проводника, тем больше тепла выделится на нём при прохождении электротока. Именно это физическое свойство легло в основу работы и конструкции резистивного кабеля

Само его название, резистивный, происходит от слово резистор (сопротивление)

Именно это физическое свойство легло в основу работы и конструкции резистивного кабеля. Само его название, резистивный, происходит от слово резистор (сопротивление).

По конструкции резистивный кабель это тонкие металлические жилы, изготовленные из материала с большим электрическим сопротивлением. Жилы очень тонкие. В конструкции кабеля их может быть либо две, это двухжильный резистивный кабель, либо одна, это одножильный резистивный кабель.

Для электрической безопасности, как положено по правилам ПУЭ, жилы кабеля окружены материалом, не пропускающим электричество. Этот диэлектрик называется изоляцией кабеля. Кроме диэлектрических свойств, изоляция резистивного кабеля имеет отличную устойчивость к высоким температурам. Это понятно, так как кабель в нормальном рабочем процессе греется.

Кроме тепла, прохождение электрического тока по проводнику, создает вокруг проводника электромагнитные поля, которые являются помехами в работе многих электрических приборов и от части, вредны для человека. Для снижения влияние этих полей, резистивный греющий кабель, помещают в металлическую оплётку. Она же (оплётка) усиливает механическую защиту тонкой жилы кабеля.

Стоит отметить и это важно, что электрические помехи двухжильного резистивного кабеля, значительно ниже одножильного. Связано это с разнонаправленными магнитными полями двух жил, которые гасят друг друга при работе кабеля

Всю описанную выше конструкцию резистивного кабеля помещают в единую оболочку, которая завершает герметичную конструкцию греющего кабеля( 3, 4 на фото). Изготавливают оболочку из термостойких полимерных материалов.

Обратите внимание, что в конструкции самых дешевых одножильных резистивных кабелей, может не быть металлической оплётки (2). Просто, одна металлическая, чаще стальная, жила покрытая термостойким пластиком

Самый дешевый кабель без экрана продается на отрез и стоит около 100 рублей за метр.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

Монтировать систему «тёплый пол».
Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
Обогревать грунт в дачных теплицах и парниках.
Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

центрального металлического провода;
полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Какие характеристики важны для выбора

Перед выбором надо обратить внимание на следующие моменты:

есть ли на кабеле защитная оплетка (она обеспечивает заземление и делает кабель более надежным);
тип наружной изоляции;
температурный класс и мощность;
компания-производитель.

Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.

Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева – + 120 ºС, мощность достигает 33 Вт/м. Наиболее мощными считаются высокотемпературные системы с максимальной температурой до + 190 ºС и удельной мощностью до 95 Вт/м, но их обычно в быту не применяют – это изделия для промышленного использования.

Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Как выбрать саморегулирующий греющий кабель для водопровода

Нужно учитывать, что постоянная эксплуатация нагревающего провода не рекомендована. Причина заключается в его ограниченном ресурсе. Если надолго включать кабель в относительно теплом климате, он выйдет из строя раньше положенного времени.

Провод с более высокой мощностью используется для обогрева трубопровода при существенном снижении температуры окружающей среды ниже 0°С. Однако даже при монтаже кабеля с максимальной нагрузкой на источник питания затраты на электроэнергию будут умеренными.

Как определить какая нужна мощность кабеля

Определение мощности греющего саморегулирующегося кабеля:

Для монтажа внутри коммуникаций рекомендуется использовать вариант мощностью 5 Вт/м, причем трубы должны проходить под слоем грунта. Только при данных условиях можно рассчитывать на достаточное повышение температуры таким проводом.
Если планируется выполнять монтаж коммуникаций под слоем грунта, но источник тепла при этом будет находиться со стороны внешних стенок, нужно использовать провод мощностью от 10 до 15 Вт/м. Более точно можно определить, если узнать точную глубину расположения труб.
Для обогрева коммуникаций, которые проходят над землей, нужно применять кабель мощность от 20 Вт и выше, т. к. в данном случае труба и ее содержимое подвергается более сильному воздействию низких температур. Кроме того, повышенная влажность воздуха и осадки способствуют повышению негативного влияния на коммуникации, вероятность их обледенения в этом случае увеличивается.

Мощность провода определяется количеством проводящих путей в нем. Чем выше значение этого параметра, тем более холодную трубу можно обогревать с использованием такого кабеля. Для поддержания температуры теплой трубы достаточно использовать провод со средним количеством проводящих путей. Для коммуникаций с горячим теплоносителем следует применять провод с низким показателем тепловыделения. Его отличает минимальное количество проводящих путей.

Низкотемпературный кабель отличается высокой эластичностью, минимальной толщиной. Это позволяет плотнее наматывать его на коммуникации. При выборе нужно ориентироваться еще и на физические параметры, например, длину.

Она не может быть меньше 20 см и больше 100 м, только при этом обеспечивается достаточная эффективность работы нагревательного провода. Если выбирается витковой метод монтажа, следует учитывать и способность кабеля изгибаться.

Топ 5 лучших производителей

Чтобы выполнить монтаж надежной системы обогрева коммуникаций, нужно использовать качественные материалы. Провод постоянно контактирует с влагой, что способствует увеличению риска пробоя. По этой причине предпочтение отдают кабелю качественной сборки, а значит, выбирают материалы распространенных производителей:

Ensto (Финляндия);
Nelson (Америка);
Lavita (Южная Корея);
DEVI (Дания);
FreezStop (Россия).

Греющий кабель – характеристики

При выборе изделия ориентируются на область применения. Чтобы выбрать подходящий кабель, нужно рассмотреть его основные технические параметры:

Мощность. Чем выше этот параметр, тем значительнее расход электрической энергии и выработка тепла.
Температурный режим работы кабеля. Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).

Сколько потребляет греющий кабель?

Над этим вопросом думает каждый, кто хочет воспользоваться этим изобретением. Справедливости ради, стоит отметить, что ответ зависит от множества факторов, и ни один специалист не рассчитает точное потребление. От чего же зависит потребление:

месторасположения изделия;
условий погоды;
диаметра и теплоизоляции трубы;
мощности и длины кабеля;
типа греющего кабеля.

Приблизительно рассчитать расход при использовании для обогрева трубы можно:

Выясняем указанное производителем номинальное потребление, затем узнаем длину и диаметр трубы и производим вычисления. Например, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а диаметр 32 д, то потребление будет 140 Вт.
Если есть теплоизоляция, то потребление сокращается примерно в два раза.
Если кабель работает круглосуточно целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.

Технические характеристики

Выбор вида греющего кабеля и расчет мощности

В соответствии с различными потребительскими свойствами, существуют три основных вида терморегулируемого провода по мощности и назначению теплопотребления.

Кабель с максимальной температурой до 70 градусов
До 105 градусов
До 135 градусов

Повышение мощности и высоты температуры достигается за счет использования медных сердечников различного диаметра.

Маркировка

D — применяется для маркировки низкотемпературного варианта
Z — среднетемпературный
Q — вариант с максимальной температурой (обычно дополнительно маркируется красным цветом изоляции)
F — антикоррозийная обработка

Для изоляционного покрытия используются огнеупорные полиэтилены и фторэтилен.

По поводу работы с медным проводом. Медь — идеальный токопроводящий материал, медная проволока отличается пластичностью и гибкостью.

Поэтомупри работе с кабелем с медным сердечником важно не допустить перегибов и возможности физического истирания

Как рассчитывается мощность?

В соответствии с номинальной мощностью, классом напряжения и по классу теплоотдачи. То есть вы можете посмотреть таблицу мощности и энергопотребления для каждого типа кабеля.

Устройства саморегулирующего кабеля в разрезе

Тепловыделение линейного типа для саморегулирующегося провода от 6 до 100 ватт на метр.

Если считать навскидку, по усредненным параметрам при практическом использовании, обогрев 1 метр провода обойдется примерно в 30 ватт. Очень желательно подключение через отдельный трансформатор.

Быть может вас заинтересует разводка воды в частном доме внешняя и внутренняя разводка труб и монтаж своими руками. На этой странице читайте про кессон для скважины своими руками.

А здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/polipropilenovyie/trubyi-polipropilenovyie-tehnicheskie-harakteristiki.html все про технические характеристики полипропиленовых труб. Какую температуру держит этот материал и какой срок службы обещает изготовитель.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
Трубопровод обязательно нужно делать теплоизолированным.
В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Принцип действия

Как известно, при протекании электрического тока через проводник с ненулевым сопротивлением выделяется тепло. Его количество пропорционально сопротивлению проводника и квадрату величины тока.

Полное количество теплоты может быть рассчитано по формуле Джоуля-Ленца Q= I2*R*t, в которой:

Пример применения формулы

Типичное напряжение ЛЭП — 220-500 тысяч вольт

Однако проводник, разогревающийся при протекании тока, может быть использован и как источник тепла. По этому принципу работают все приборы прямого нагрева: электроплиты, обогреватели, бойлеры и т.д.

Типичная температура кабельного теплого пола

Впрочем, как мы увидим позже, из этого правила есть исключения.

Грубый расчет температуры нагрева проводников может быть выполнен по формуле Q=c*m*(t2-t1), где:

Q — выделяющаяся на проводнике за единицу времени теплота (она рассчитывается по приведенной выше формуле Джоуля-Ленца);
с — удельная теплоемкость материала проводника (для меди при комнатной температуре она равна 380 Дж/(кг*С));
m — масса проводника в килограммах;
t2 — искомая температура после протекания тока;
t1 — начальная температура проводника.

По мере нагрева проводник рассеивает все больше тепла

Давайте выполним расчет для следующих условий: медный провод с сопротивлением 10 Ом и массой 0,5 кг нагревается текущим через него током в 10 А в течение 20 секунд. Температура в помещении равна +20 градусам.

Подставляем все величины в формулу:102*10*20=380*0,5(t2-20). Решив несложное уравнение, мы получим 85 градусов по шкале Цельсия.

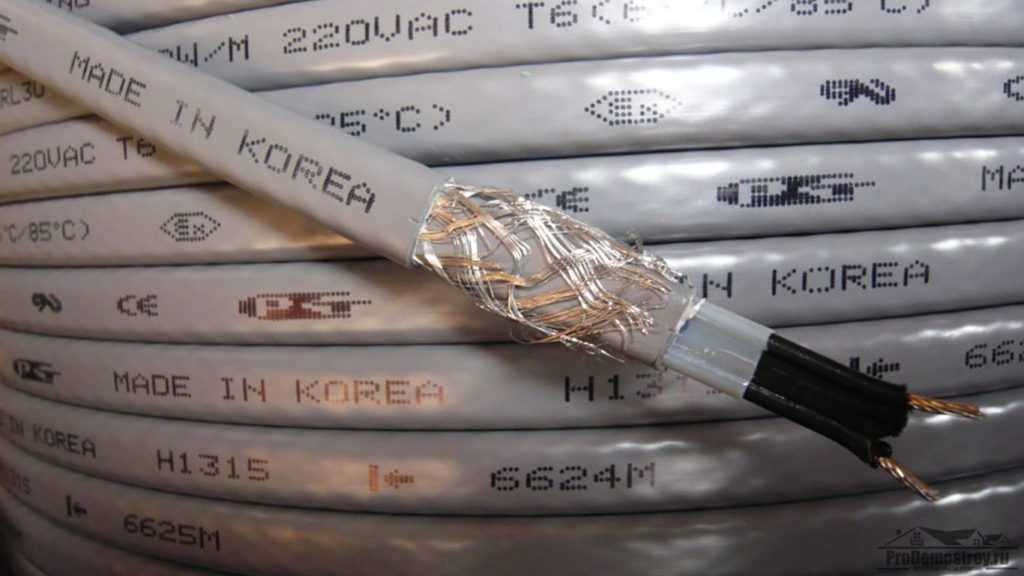

Строение саморегулирующегося кабеля

Саморегулирующиеся кабели всегда двужильные (в отличие от обычных). Между этими жилами расположена полупроводниковая матрица — она-то и регулирует сопротивление и силу тока.

Строение кабеля

Оплетка защищает элементы от электромагнитного излучения и играет роль заземлителя, а внешняя оболочка предохраняет кабель от воздействий механического характера.

Принцип работы саморегулирующегося кабеля

Работа кабеля основана на свойстве полупроводников при повышении температуры увеличивать сопротивление, что снижает силу тока. Ниже сила тока — меньше температура нагрева и энергопотребление.

На разных участках кабеля интенсивность нагрева может быть разной. Например, один из скатов кровли в тени, а второй на солнце — кабель будет обогревать затененную сторону крыши интенсивнее, чем находящуюся под солнечными лучами. Однако обогревать он будет в любом случае, пусть и незначительно. Чтобы этого не происходило при выше +5 и кабель не исчерывал рабочий ресурс раньше времени, в систему внедряют терморегулятор, отключающий подачу питания при превышении температурой порогового значения.

Нагревательный кабель: принцип работы, виды, конструкция

Нагревательный кабель: принцип работы, виды, конструкция
Назначение и принцип работы
Виды
Зачем нужен греющий кабель
Какие характеристики важны для выбора
Источники:

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы

При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

Где он будет установлен.
Имеющиеся инструменты.
Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Обязательно изолируется противоположный конец.

Токопроводящие жилы должны быть надежно защищены от контакта между собой.

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Более подробно о подключении можно посмотреть на сайте: https://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Какой вид выбрать

Выбирая саморегулируемый кабель, надо учитывать характеристики и параметры изделия, принцип работы, условия его эксплуатации — длину участка требуемого для обогрева, максимум низких температур.

Моменты, на которые нужно обращать внимание при покупке греющего провода:

наличие защитной оплётки — она придаёт надёжность, обеспечивает заземление;
тип наружной изоляции;
мощность изделия.

От области применения греющего проводника так же зависит его выбор. Если провод нужен для обогрева канализации — то подойдёт изделие из полиолефина, для водопроводных систем рекомендована защита фторпластовая.

Для наружного монтажа лучше взять модель с изоляцией из фторполимера, она защищает от влаги и ультрафиолета.

При необходимости обогреть трубы с маленьким диаметром, подойдёт низкотемпературный проводник с напряжением 15 Вт/м. Предназначение среднетемпературных (до 30 Вт) — трубопровод большого диаметра. Виды с высоким напряжением в быту практически не применяются.

Кабель без экрана рекомендовано устанавливать в трубы, которые укладываются в землю, так как он не оснащён заземляющей оплёткой. Экранированный безопасней, но стоит больше, а нагревательная матрица у них одинакова, поэтому нет смысла в землю закапывать более дорогую модель.

Покупая саморегулирующий греющий нагреватель надо его сжать пальцами, затем провести так по всей длине. В некачественном изделии внутри будут нащупываться воздушные полости.

Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи

Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу

Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции. Если на кабеле имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

Если на кабеле имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
Устойчивость к перепадам напряжения;
Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
При перехлестном монтаже нет риска перегрева и выхода из строя;
Саморегулируемый проводник практически не нуждается в обслуживании;
Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
Нет нужды использовать терморегулятор;
Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

Высокую стоимость;
Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Виды – устройство, технические характеристики

Греющие кабели делятся на следующие разновидности: резистивные, саморегулирующие, индуктивные.

Они различаются по принципу работы, техническим характеристикам и конструкции.

Резистивный

Кабель резистивного типа бывает — линейным и зональным. Для его эффективной работы требуется специальная аппаратура, которая будет управлять проводником, ориентируясь на температуру окружающего воздуха.

Следует сказать, что такой проводник выделяет всегда одинаковое количество тепла, вне зависимости от температуры воздушных масс, поэтому потребление электрической энергии низменно — что является экономически не выгодно.

Резистивный делится на:

Линейный — провод, концы его подключаются к электрическому питанию. По числу токоведущих жил — одножильный и двужильный.

Одножильный — состоит из одной нагревательной, чаще стальной жилы, она покрыта изоляционным слоем, из термоустойчивого материала, который не деформируется при нагреве. Провод бывает с экраном для удаления помех, которые создаются самим кабелем и всевозможными защитными устройствами.

Плюс одножильной модели — простота в использовании. Недостаток — не возможность отрезать нужный размер, потребность подключения обоих концов в одном месте.

Двужильный — состоит из двух параллельно расположенных жил, которые передают электрический ток. Их отличие и преимущество от одножильного типа — второй конец не нужно возвращать к месту подключения, это особенно удобно при обогревании протяжённых трубопроводных магистралей.

Зональный — его конструкция более сложная, по сравнению с линейным. Состоит их двух токоведущих медных жил, каждая из которых имеет отдельную изоляцию. Кроме того, он толще, чем линейный.

Отличие этого вида в том, что внутренняя изоляция оснащена окошками, через каждые 1 — 2 метра. Через них проводник подсоединяется к нагревательной проволоке, беря на себя напряжение сети.

Благодаря такой конструктивной особенности, постоянное сопротивление присутствует не во всём проводнике, а только в той или иной секции-зоне. Плюс — в возможности подбирать длину секции по своим потребностям. Минус — высокая цена.

Саморегулирующийся

Саморегулирующийся греющий кабель — современная модель, отличается от резистивного не только конструктивными особенностями, но и принципом работы.

Провод с саморегуляцией — это проводники, заключённые в полимерную матрицу. Для работы не требуется регулятор, он сам будет поддерживать ту температуру, на которую его настроить, поэтому он не перегревается. Стоит такой вид дороже, но несмотря на это, повышенное КПД делает его экономичней.

Саморегулирующий проводник бывает экранированный и неэкранированный:

Экранированный — внешняя оболочка покрывает оплётку из лужёной медной проволоки, которая защищает от механических повреждений, служит заземлением. Такой кабель предназначен не только для обогрева водопровода, но и для установки на открытом воздухе — кровля, водосток.

Оболочка бывает пищевая — применяется при нагреве водопроводных и канализационных систем внутри, и с УФ- защитой — монтируются на крыше, где много солнечных лучей.

Неэкранированный — изделие не имеет защитную оболочку. Используется для обогрева бытовых трубопроводов, не укладывается на открытом воздухе, где возможно воздействие агрессивных сред.
