Характеристики кабеля и провода

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

• из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
• из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
• также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеляОбратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода

Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

• материалы проводника (оболочки);
• количество жил;
• площадь поперечного сечения;
• дополнительные параметры.

Пример расшифровки (АВБбв-нг):

• А – жила изготовлена из алюминия (медь не маркируется);
• В – изоляционные оболочки сделаны из ПВХ;
• Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
• нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.

В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого.

В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

PPPP (Picture – Promise – Prove – Push)

Используйте эту схему для соцсетей, лендингов и рекламных объявлений

P – картина; покажите изображение счастливого обладателя вашего товара, самого товара или услуги.P – обещание; напишите, что у клиента будет все так же прекрасно, как и на картинке .P – убеждение; убедите клиента, что его выбор верный, используя аргументы, отзывы, фото итоговых результатов.P – призыв совершить нужное действие: нажать на кнопку, перейти на сайт, купить и т. д.

Пример применения формулы.

Призывом данном случае будет являться напоминание о промокоде и адрес сайта

Кстати, обратили внимание, как грамотно разделены абзацы, текст не сливается в единую «портянку», а выглядит красиво? Без приятного визуального оформления поста схемы могут не сработать

Провод для сварочного аппарата.

КС – маркировка расшифровывается просто – кабель сварочный. Буква «П» обозначает, что провод имеет полимерную защиту, сочетание букв «ВЧ» (высокая частота) «ПП» (переменный и постоянный ток). Кабель для сварочного аппарата медный и устойчив к t °50C. , и имеет спец. изоляцию из шланговой резины для защиты от замыкания, не горючий. Сечение 10– 70 мм², рабочее напряжение 600В, частота 400Гц.
Виды маркировки кабелей для подключения сварочного аппарата:

• КГ–Т, используется для работы при повышенной температуре. t до 85°C.
• КГ–ХЛ, содержит специальную устойчивую к холоду резину (t до –60°С).
• КОГ1 имеет повышенную гибкость.

Назначение обмоточного провода.

Обмоточные провода используются для изготовления обмоток электрических машин и приборов, а так же при производстве радиотехнических изделий, элементов телевизоров и т.п. Изготавливаются такие провода из меди повышенной чистоты с хорошей проводимостью.
Вот их некоторые марки:

• ПЭТВ — ( Провод обмоточный Эмалированный Теплостойкий с Эмалевой изоляцией), представляет собой медную жилу–проволоку, диаметром 0,063 — 2,500 мм². Эмалированные провода отличаются повышенной устойчивостью к нагреванию (до 120° С) и не нуждаются в зачистке изоляции.
• Провод ПЭТВ2 где «2» — количество слоёв лака на проводе. Диаметр ПЭТВ2 от 0,08 до 5 мм². Используются для обмоток силовых двигателей, двигателей для домашних приборов и инструментов, трансформаторов, измерительных приборов, катушек и реле.

Применение монтажных проводов

Подключение электрических приборов и организация схем любой сложности не обходится без использования монтажного провода, причем, как правило, необходимо при подборе проводов сохранить баланс экономической выгоды, т.е. провод должен надежно выполнять свою функцию в соответствии с заданными параметрами и быть относительно не дорогим. Таким требованиям отвечает широко распространенный монтажный провод НВ

Монтажный провод НВ получил широкое распространение из-за ряда технических особенностей:

• Конструктивно гибкий монтажный провод имеет медную луженую оловянисто-свинцовым сплавом токопроводящую жилу в многопроволочном и однопроволочном исполнении в зависимости от размера сечения и необходимости требований к жесткости проводки. Лужение жилы предохраняет медь от окисления и способствует уменьшению переходному сопротивлению в скрутках и соединительных фишках, а также дает возможность при необходимости с легкостью спаивать провода.
• Выбор однопроволочной или многопроволочной модификации провода осуществляется в зависимости от условий его прокладывания: при навесном монтаже, когда необходима жесткость токопроводника для обеспечения его надежного положения в пространстве, используются однопроволочные провода, а при прокладывании в труднодоступных местах со сложными изгибами, поворотами и переплетениями применяют многопроволочный гибкий монтажный провод .
• Защитная изоляция монтажного провода НВ выполнена из ПВХ-пластиката, что позволяет обеспечить токопроводнику надежную защиту без ее растрескивания с сохранением гибкости провода при низких температурах до -50 градусов. При этом полимерная изоляция отлично выдерживает и значительное повышение температуры без признаков оплавления до 105 градусов. Такие параметры дают возможность применять монтажный провод НВ в любой климатической зоне или в горячих зонах участков промышленного назначения.
• Высокое электрическое сопротивление защитной оболочки порядка 104 Мом и отличная ее устойчивость к воздействию растворителей, масел и бензина позволяет не беспокоиться о дополнительной защите провода при его прокладке и дает возможность его применения в любых механизмах и машинах. К тому же провод монтажный медный устойчив к воздействию сильных вибрационных и слабых ударных нагрузок, и не распространяет горение, что подчеркивает его рациональное применение в электрической части любых передвижных механизмов.

Обладая достаточной гибкостью и надежной полимерной изоляцией провод монтажный медный

, изготовленный в соответствии с ГОСТом 15150-69, имеет широкое применение впромышленной, бытовой и радиоэлектронной аппаратуре, причем срок службы его составляет не менее 15 лет.

Монтажный провод НВ может использоваться, как в силовых, так и в управляющих развязках электропроводки с номинальным переменным напряжением до 600 или 1000 В при частоте тока до 5 кГц и с постоянным номинальным напряжением до 840 или 1400 В.

Высокая токовая рабочая частота монтажного провода

позволяет его применять в коммутационных системах средств связи, управляющей и следящей радиоэлектроники.Гибкий монтажный провод НВ малого сечения с цветной маркировкой изоляции применим в сложно структурированных распределительных щитовых и навесных схемах любой измерительной, вычислительной радиоэлектроники.

Устойчивость провода к воздействию плесневых грибов расширяет его сферу применения в зонах возникновения биологически активных разрушающих факторов: сельскохозяйственные комплексы, камеры хранения с влажной средой, плохо вентилируемые участки без солнечного освещения.

Как правильно использовать монтажные провода

Чтобы правильно использовать монтажные провода, нужно их внимательно выбирать в зависимости от вида работы, сечения проводника, типа сети, мощности подключаемого оборудования, напряжения сети и многих других показателей. Работать с ними нужно только при полном следовании правил безопасности. Из списка основных правил выделяют три:

• не прикасаться голыми руками к оголенным монтажным проводам;
• изолировать скрутку для последующей работы;
• не трогать электропроводку при включенном напряжении.

Вам это будет интересно Распаячная коробка

Обратите внимание! Обязательно следует работать в электрозащитных перчатках, резиновой экипировке и отказаться от работы с кабелями в условиях повышенной влажности. Соблюдение техники безопасности убережет от удара током

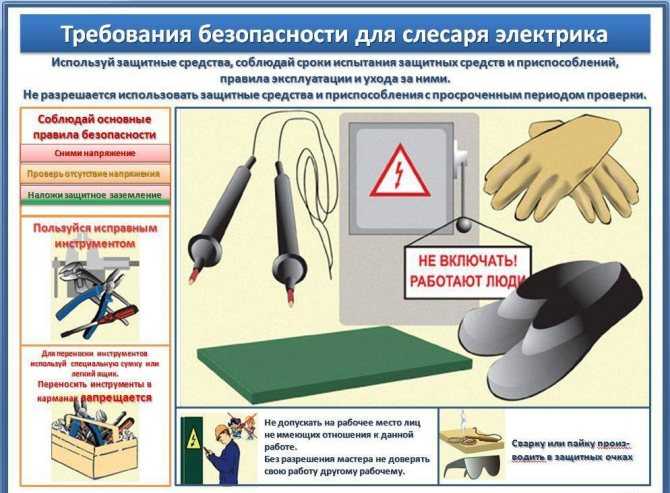

Соблюдение техники безопасности убережет от удара током

Монтажный многожильный провод — это соединительное проводниковое изделие для приборной, межприборной установки, который имеет оптимальные технические характеристики и конструкцию для создания электрической проводки в доме. Используется он в строительной сфере. Бывает силовым, светодиодным, электролюминесцентным кабелем и кабелем для передачи информации. Использовать его нужно по приведенной выше инструкции с соблюдением правил техники пожарной и личной безопасности.

Какой калибр AWG использовать?

Справочная таблица

Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.

Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.

13AWG Wire - 130A
14AWG Wire - 110A
16AWG Wire - 70A
18AWG Wire - 45A
20AWG Wire - 27A
22AWG Wire - 17A

Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т.е. риск перегрева минимальный.

В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.

Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.

Избегаем узких мест

Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.

Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.

Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.

Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.

Почему в разных источниках указывается разный максимально допустимый ток?

Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.

Имеет ли значение напряжение?

Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт. Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В

Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.

Цветовая маркировка

Монтаж электропроводки – процесс сложный, требующий большого внимания и аккуратности. Подключая розетки или соединяя провода в щитке, легко ошибиться и выбрать не тот контакт. Поэтому провода в многожильных кабелях обычно имеют изоляцию разного цвета.

Для решения бытовых задач обычно используют двух- или трёхжильные кабели в зависимости от наличия или отсутствия заземляющего контура. Если жил 3, то они, как правило, имеют такую расцветку:

• фазный провод – красный, серый или коричневый, реже – чёрный;
• нулевой провод – голубой или синий;
• заземляющий провод – двухцветный жёлто-зелёный.

В двухжильном кабеле первый (фазный) провод имеет изоляцию аналогичного цвета, а второй – жёлто-зелёную с голубыми крапинками. Он выполняет функцию защитного заземляющего провода, совмещённого с нулевым.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

• ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
• Термоусадочные изолирующие трубки;
• Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

• До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
• Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
• Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
• Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
• Самоклеущиеся нейлоновые маркеры;
• Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
• Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ Клипсы РА Клипсы Р

Тип	Профиль	Описание	Размеры
PA	Кольца закрытого профиля для проводов среднего и большого диаметра.	4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY	Кольца закрытого профиля для проводов малого диаметра.	1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC	Клипсы открытого профиля для закрепленных проводов.	5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK	Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали.	Для проводов и жгутов произвольного диаметра

Я часто вижу чек-листы у брендов и блогеров. Зачем все их создают и предлагают, если можно сделать самому?

Чек-лист удобен не только как прикладной инструмент проверки каких-либо процессов, но и как инфопродукт. Он достаточно быстро создаётся, красиво выглядит, легко распространяется. Такой формат контента привлекает аудиторию не хуже, чем подборка или инструкция.

Примеры бесплатных чек-листов от фешн-блогера. Источник

К тому же, в отличие от статьи в блоге или поста в соцсети, чек-лист легко «отдать» пользователю в виде файла, а за его скачивание попросить контакты (то есть использовать чек-лист как лид-магнит). Когда пользователь сообщит свою почту и/или телефон, ему можно отправлять рассылки с выгодными предложениями, персональными скидками, подробными рассказами о продуктах компании. И тем самым подталкивать к покупке.

Чек-лист в качестве лид-магнита на сайте издательства МИФ. Источник

Иногда чек-лист идёт как дополнение, когда человек уже выполнил целевое действие: например, сделал заказ или зарегистрировался. Тогда он не основная мотивация клиента, а приятный бонус.

Чек-лист как дополнительный бонус к покупке курса Skillbox «Профессия Instagram-маркетолог»

Требования к надписям на бирках

Кабель сип: виды и характеристики

Бирки на кабель, закрепленные хомутами или продетые сквозь провод, должны быть подписаны определенным образом, данное правило регулируется нормами ПУЭ. В соответствии с данным документом, на этикетку наносятся следующие данные:

1. Номер кабеля или линии. Это информация, которая содержит в себе данные о направлении магистрали, что она питает, и какой уровень защиты требуется. В процессе монтажа проводки составляется паспорт объекта, в котором указываются здания или помещения, питающиеся от данной линии. К ним присваиваются номера, которые впоследствии будут написаны на самой бирке, в процессе обслуживания мастер сможет посмотреть на маркировку кабелей и, сопоставив их с паспортом объекта, понять, куда ведет та или иная линии;
2. Марка и сечение провода. Так как место на бирке ограничено, обозначение пишется сокращенно, с минимальным количеством символов. Например, кабель с покрытием винил и сечением 3*2,5 коротко обозначается ВВГ-3/2,5;
3. Напряжение линии. Обязательный параметр, так как по внешней оболочке кабелей не понятно, ток с каким напряжением по нему протекает, соответственно, и какой уровень защиты требуется при ремонтных работах;
4. Начало и конец кабельных линий. Для более точной информации о возможных потерях на магистрали после ее монтажа наносится обозначение общей длины. Прочитав данные, мастер, обслуживающий линию проводов, сможет безошибочно вычислить сопротивление и уровень потери напряжения в сети.

Надписи на бирках

Все перечисленные данные являются основными и обязательными. Не запрещается разместить на бирке дополнительную информацию, характеризующую электрическую магистраль, например, дату закладки. К тому же при размещении бирки на соединительной муфте дату монтажа провода размещать обязательно, так как у муфты имеется свой ресурс, который будет исчисляться, исходя из этого показателя.

На металлических бирках чаще всего надписи делаются путем гравировки специальным карандашом или несмываемой краской. Пластиковые изделия подписываются перманентным маркером или несмываемой краской. Также при размещении на магистрали бирки с использованием проволоки необходимо дополнительно защитить металлические предметы битумным составом или любой другой краской, в противном случае проволока проржавеет и разрушится, а бирка потеряется. Лучше всего для крепежа подходит капроновая нить, она не боится перепада температур и повышенной влажности.

Бирка для продевания на провод

В последнее время для обозначения кабеля на линии многие электрики стали использовать наклейки, которые уже имеют надписи, информирующие о напряжении, а также пустые места, в которые вписываются дополнительные данные. Такие наклейки очень удобны, так как мастер не теряет времени на осуществление маркировок, а просто приклеивает элемент на готовую бирку и продолжает монтаж.

Конструкция провода

Монтажный многожильный кабельный провод состоит из жил и изоляции. Изоляция может быть сделана из специальной пленки, капроновой шелковой нити, стекловолоконной нити, полиэтилена, поливинилхлорида и комбинированного варианта. Он сделан так, чтобы передавать электрическую энергию в пределах одной электрической установки, электрического прибора или аппарата.

Вам это будет интересно Изоляция кабелей и проводов

Конструктивные особенности

Материал для создания жил — посеребренная или обычная электротехническая медь. Для удобства использования некоторые проводники выпускаются с лужеными жилами

Особое внимание изготовители уделяют экранированию жил

Важно! Благодаря использованию той или иной изоляции конструкция защищает электроприборы и техническое оборудование от помех

Цели маркировки проводов

Обозначение кабельных линий и проводов производится с целью упростить монтажные работы, ремонт и профилактическое обслуживание объектов в процессе эксплуатации. Для повышения мер безопасности, которые снижают вероятность аварийных ситуаций и травматизма обслуживающего персонала.

• количестве и сечении проводов в кабеле;
• тип изоляции;
• из какого метала провода;
• о материале внешнего слоя изоляции и многое другое.

Все эти меры недостаточны для достижения максимальной безопасности и не предоставляют обслуживающему персоналу информации о назначении линий кабелей и отдельных участков электропроводки. В процессе монтажа в распределительных устройствах на кабели и провода наносится дополнительная маркировка, где отображается не только характеристики кабелей, но и его назначение в данной цепи.

Указывается перечень основных параметров:

• марка кабеля;
• с какого объекта приходит;
• длинна;
• назначение и другие данные по мере необходимости.

Чтобы маркировка производилась удобно и быстро, для проводов с различными характеристиками, по диаметру и изоляции придумали несколько способов. Маркерные конструкции отличаются, но все они обеспечивают четкую и долговременную надпись.

Расшифровка маркировки проводов и кабелей российского производства

Силовые кабели с ПВХ и резиновой изоляцией.

АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.

Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.

LS — Low Smoke — пониженое дымовыделение.

нг-LS — не поддерживающий горение, с пониженым дымовыделением.

FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

FRLS — с пониженым дымовыделением, с повышенной огнестойкостью

Э — экран из медных проволок и спирально наложенной медной ленты

КГ — кабель гибкий.

Контрольные кабели.

А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.

П — изоляция из полиэтилена.

Пс — изоляция из самозатухающего полиэтилена.

Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.

Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.

Монтажные провода.

М — в начале обозначения — монтажный провод.

Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.

Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — провод в виниловой оболочке соединительный.

ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП — провод универсальный плоский.

ПУГНП — провод универсальный плоский гибкий.

Как пользоваться поисковой системой?

ШАГ 1: Ввести поисковый запрос

На главной странице сайта в строке поиска указать поисковый запрос и нажать кнопку Enter на клавиатуре. При указании в строке поиска от 1-го символа система автоматически предложит варианты поискового запроса.

ШАГ 2: Результаты поиска

Результаты поиска будут представлены в виде таблицы на отдельной странице. Сами результаты «по умолчанию» отсортированы в алфавитном порядке по «Наименованию» (от А до Я), при этом Вы можете произвести сортировку по любой колонке таблицы.

ШАГ 3: Дополнительная фильтрация

Чтобы показать результаты только по конкретному поставщику или только с учетом необходимого города, воспользуйтесь встроенным фильтром. Для этого раскройте панель фильтрации и в раскрывающихся списках выберите необходимые значения.

Подробная инструкция о том, как пользоваться поиском в системе «Кабель 911»

Раздел: Вопросы и ответы

Кабель ВВГ и пожаробезопасность

Кабели ВВГ также имеют разную маркировку по пожаробезопасности в зависимости от вида винилового изоляционного покрытия:

• без обозначения — при одиночной прокладке не распространяет горение, если рядом необходимо проложить несколько кабелей с такими характеристиками, надо использовать дополнительную защиту от горения, например, гофрированную трубу;
• «нг» — не поддерживает горение, в том числе при групповой;
• «нг-ls» (Low Smoke) – не поддерживает горение, кроме того имеет пониженное дымо- и газовыделение;
• «нг-frls» (Fire Resistance Low Smoke) – огнестойкий, при групповой прокладке не поддерживает и не распространяет горение, при этом выделение газа и дыма пониженное.

Это интересно: Слабое напряжение в дачном кооперативе из-за одного потребителя — разбираем все нюансы

Алюминиевые электропровода и кабели.

Рассмотрим некоторые типы алюминиевых проводов и кабелей.

• АПУНП(Аl Провод Универсальный Плоский), который имеет две либо три жилы, уложенные параллельно, защита ПВХ. Предназначается для электромонтажа устройств малого тока, до 250В и частотой 50 Гц. Но, для проводки в домах такие провода лучше не применять.
• АПВ (Аl ПВХ Провод) – одножильный провод, с круглым сечением 2,5–120мм². АППВ–плоский многожильный провод. Рабочее напряжение 450–750В. Используется при ремонте гибких участков электрической цепи, оборудования, станков и различных механизмов. Предельная температура t 70°C, срок службы 15 лет.
• АПР ( Аl Провод с Резиновой защитой) имеет круглое сечение от 2,5 – 120 мм², АППР — плоский многожильный, с круглым сечением 2,5 – 6 мм². Применяется при прокладывании в трубах и деревянных помещениях.
• АПРН (Аl Провод с Резиновой изоляцией в Негорючей оболочке) – одножильный провод, сечение от 2,5 – 120 мм². Применяется при прокладывании в сухих помещениях и на уличных открытых участках.
• АВВГ (Аl силовой кабель в ПВХ оболочке) – многожильный провод с круглым сечением от 2,5 до 50 мм², предельная температура t 80°C, срок службы 30 лет. Предназначен для сухих и сырых помещений, открытых пространствах, на трассах различного типа, в пожароопасных и взрывоопасных местах.
• АВРГ (Аl кабель Гибкий в ПВХ оболочке с Резиновой изоляцией) – может иметь до 4 жил, сечение от 4 – 300 мм². Номинальное напряжение 0,66кВт, постоянное 1,0кВт, частота 50 Гц, температура t 200°C, срок службы 30 лет. Используются в зонах, где есть повышенные требования к устойчивости от коротких замыканий, сухих и сырых помещениях, на мостах, каналах, шахтах, эстакадах.

Как это работает?

При помощи нашего проекта вам не потребуется прилагать многочасовые усилия, отбирая поставщиков в разрозненной сети. «Кабель. Онлайн» в одну секунду покажет актуальную информацию о наличие и характеристиках кабеля на всех без исключения 910 базах. Перед тем как выбрать кабель, в поисковую строку вносят его марку и далее подбирают товар из рекомендованного перечня видов кабелей.

Как узнать характеристики кабеля и их наличие?

По общему запросу востребованных типов кабелей онлайн-система способна одновременно показать несколько сотен наименований. Для более точного поиска можно воспользоваться дополнительным фильтром поисковых итогов, расположенным в верхней части страницы.

Заключение

Новичок вы, или опытный копирайтер – схемы для текстов облегчат работу и, при их толковом применении, увеличат продажи товаров или услуг. Формулы, освещенные в статье, прекрасно подходят для создания коротких рекламных объявлений, и даже немного потренировавшись, вы быстро освоите их.

Главное, что нужно понять перед тем, как садиться за написание продающего текста – вы должны научиться воздействовать на эмоции, а выгоды искать исходя из основных потребностей человека. Все хотят быть здоровыми, красивыми, счастливыми и любимыми. Рисуйте им мир, в котором они именно такие, а свой продукт представляйте связующим звеном между нынешним миром и тем, который вы описываете. Именно с вашими игрушками ребенок спит крепче и не плачет, именно в ваших ободках для волос лицо выглядит свежее, а в кошельках ручной работы деньги хранятся и не тратятся.

Несомненно, для разных случаев продаж подходят разные формулы. Во время работы над текстами выберите 3-4 из них для регулярного использования. Отточив мастерство на них, продающий текст больше не будет вызывать у вас паники и нервного тика. И помните, что лучшая формула копирайтинга – ваша собственная!

Силовые кабели с изоляцией из сшитого полиэтилена

— стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен — это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ — большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель. Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г

голоса

Рейтинг статьи
