Индикаторная отвертка: как пользоваться тестером напряжения

Выбор индикаторной отвертки

При покупке индикаторной отвертки рекомендуется выбирать её по необходимым параметрам, исходя из того, в каких условиях она будет эксплуатироваться.

Важно знать диапазон напряжений. Для работы в однофазной сети, интервал измерений лежит в пределах 70-250 В или 100-250 В

В трехфазных цепях есть модели, которые способны производить изменения при напряжении до 400 В. Есть низковольтные модели (12-24-36 В). Габариты отвёрток бывают в двух разных вариациях: 12см и 18-19 см. Малогабаритным инструментом удобно работать в тесных пространствах, длинными, наоборот, удобно дотянуться до труднодоступных проводов или контактов.

Устройство индикаторной отвёртки

На форумах идут споры находится внутри индикаторной отвёртки светодиод либо стоит газоразрядная лампочка. Прежде в индикаторных отвёртках использовались газоразрядные лампочки по простой причине отсутствия светодиодов, получивших развитие лишь в конце XX века (см. соответствующие обзор про Светодиодные лампы, Светодиодное освещение и пр.).

Ранее за щупом ставилась лампочка, перед выходом на контактную копку цепь защищало сопротивление из графита (или подобного материала). Назначение сопротивления очевидно: чтобы электрик не взялся голой рукой (через искровой промежуток) за 50 Гц. И учитывая факт, что сопротивление тела составляет единицу кОм, убийственных последствий не наступало, если даже второй рукой незадачливый мастер брался за заземлённый токопроводящий предмет.

Как справедливо говорили экспериментаторы: напрямую зануление контактной площадки вероятно приведёт к взрыву. Отвёртка немедленно выйдет из строя, ток окажется слишком велик. Уязвимое место – газоразрядная лампочка, первой выйдет из строя. Впрочем, скептики не без оснований заявляли, что индикаторные отвёртки изготавливаются под разное напряжение.

Автомобильные пробники на 24 или 12 В снабжаются в районе ручки зажимом, надевающимся на массу (корпус). Несложно догадаться, что постоянное напряжение не способно излучается в эфир, здесь уже нужно создать путь току, описанный выше: аккумулятор, щуп, отвод с «крокодилом», земля. В противном случае индикатор не загорится. Если включить автомобильный индикатор в сеть переменного тока 220 В, ток превысит номинальный раз в 20. Все зависит от предусмотрительности конструкторов.

Отдельные автомобильные щупы снабжаются съёмным зажимом (крокодилом). Тогда прибор превращается в обычную отвёртку-индикатор для 220 В. Заземлять зажим категорически не рекомендуется. Его нужно снять, как предписывает инструкция по эксплуатации.

Бесконтактная модель

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

О наличии напряжения сигнализирует встроенная лампочка.

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.

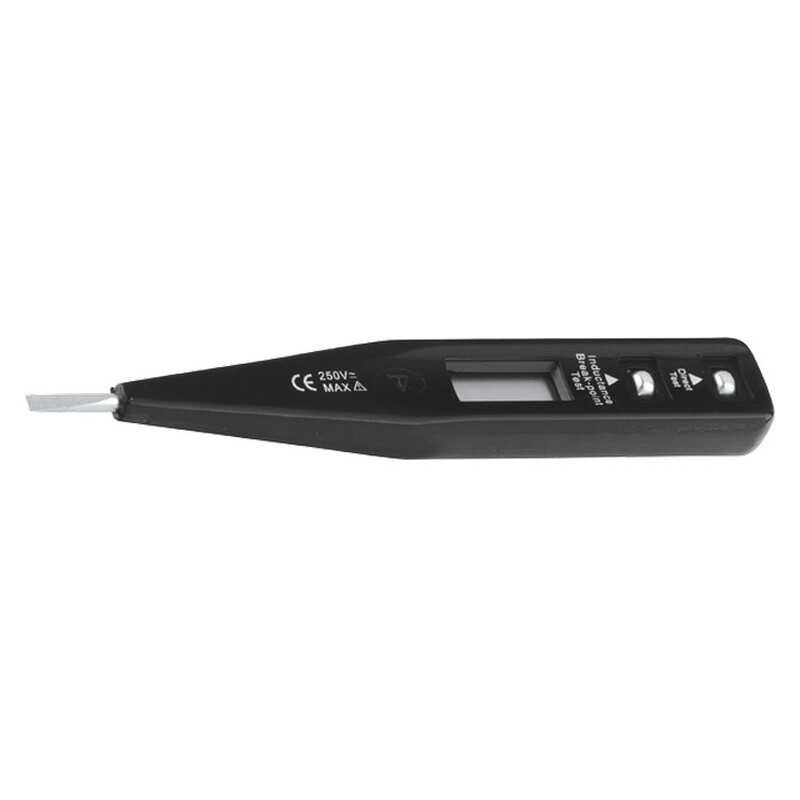

Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем

Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.

https://youtube.com/watch?v=hdNNpnTrS2g

Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.

Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации

Режимы работы:

О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.

Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.

Как правильно пользоваться индикаторной отверткой

Если Вы не профессиональный электрик и совершенно не знаете, как пользоваться индикаторной отвёрткой, то успокойтесь, так как в этом нет ничего сложного, особенно если к Вам попал в руки электронный индикатор. В большинстве случаев, всё, что от Вас требуется это дотронуться жалом инструмента до нужного участка цепи, ну или вставить отвертку в розетку. Дальнейшее индикатор берет на себя.

Определяем утечку

Определение утечки тока на определённом участке цепи или пробоя одна из распространённых причин, когда может понадобится отвёртка индикатор. С подобной проблемой успешно справляется и классическая версия, и электронная. Для этого подносим жало к усику заземления розетки. Лампочка прибора загорелась – значит соответственно имеется утечка. А дальше срабатывает метод исключения. Выключаете все приборы в данной сети. Потом по одному подключаете приборы и проверяете. Если светодиод не загорается – значит прибор исправен. Ну, а если уж загорелась – то Вы нашли проблемный фактор.

Как найти повреждение провода

Чтобы обнаружить повреждение провода имеется два способа. Конечно тестер не сможет точно указать место обрыва, но он позволит локализовать его. Если все электрические провода у Вас скрыты, то пользуясь планом разводки в вашем доме проведите тестер по всей длине проводки от распределителя к розетке. В том месте где есть повреждение индикатор перестанет гореть. Конечно в случае открытой проводки, то все гораздо проще. Есть и второй вариант, он не позволяет узнать где именно произошел обрыв, то даёт знать, что он действительно имеет место. Отключите электроэнергию. Один конец провода возьмите в руку, к другому дотроньтесь жалом отвёртки. Вы образуете единую цепь. Если повреждение внутри неё имеется, то светодиод индикатора не загорится.

Как определить фазу и ноль индикаторной отверткой

Самый распространённый случай для чего нужна индикаторная отвёртка в доме – это определение фазы, особенно если провода не промаркированы цветом. Тут все очень просто. Дотрагиваетесь жалом отвёртки до любой из жил. Если лампочка индикатора загорелась, то эта фаза, а если нет, то Вы нашли ноль. Главное не забывайте. Если Вы используете обычный пробник, то необходимо во время тестирования прикасаться к контактной пластине.

Проверить удлинитель

При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.

Ищем скрытую проводку

Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.

Как проверить индикаторную отвертку

Индикаторная отвёртка служит для работы с электричеством

Думается, что не следует говорить, о важности постоянного слежения за ее состоянием. Корпус отвертки не должен иметь каких-либо повреждений

Проверьте работу прикоснувшись к источнику, где точно есть напряжение. Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене.

Бесконтактные указатели напряжения

Бесконтактные индикаторы напряжения по своей конфигурации также являются своеобразной отвёрткой. В них используются более мощные источники питания, по сравнению с батарейками предыдущих моделей. Отличительной чертой является пластиковое жало вместо металлического щупа.

Разность потенциалов обнаруживается без соприкосновения с токоведущими частями, исключительно по наведенным электромагнитным полям. Эта модель не относится к измерительным и позволяет лишь определить наличие разности потенциалов. Для работы с различными источниками напряжения существует несколько рабочих режимов с соответствующей чувствительностью.

При выполнении измерений активная бесконтактная отвертка может не контактировать напрямую с объектом. Сигналы подаются мигающими светодиодами, в некоторых моделях они дополняются звуковой сигнализацией. Эти приборы используются в основном для поиска проводов, находящихся под напряжением, проложенных в кабель-каналах или внутри стены.

Еще одна функция бесконтактного тестера заключается в поиске любых металлических предметов, находящихся в стене. Это могут быть старые неиспользуемые провода, арматура и другие детали. Однако из-за низкой чувствительности таких отверток, в большинстве случаев получаются неточные результаты.

Как пользоваться индикаторной отверткой

При работе с индикаторными отвертками, особенно с контактными моделями, в первую очередь нужно соблюдать технологию их применения и правила электробезопасности. Запрещается касаться рукой оголенного щупа, прибор нужно удерживать за корпус, покрытый изоляцией.

Когда используется обычная, а не универсальная индикаторная отвертка, ее щуп касается токоведущих частей, а одновременно на ручке зажимается контактная кнопка. Если есть ток и отвертка соприкоснулась с фазой – начнется свечение неоновой лампочки. Отсутствие светового сигнала указывает на нулевой или заземляющий проводники.

Немного сложнее работать со светодиодным индикатором на батарейках. Перед тем как пользоваться отверткой индикатором, нужно выполнить проверку его работоспособности. Для этого руками выполняется одновременное касание щупа и контактной кнопки. Светодиод загорается – значит инструмент готов к работе.

Особенностью этого устройства является отсутствие необходимости в соприкосновении с кнопкой во время проверки фазы. Достаточно вставить щуп в розетку и коснуться контактов. Свет зажегся – значит это фаза. Если светодиод не загорается, можно нажать на контактную кнопку. Световой сигнал показывает на нейтраль, а его отсутствие свидетельствует о наличии заземления или обрыве провода.

При всех остальных проверках также потребуется нажатие кнопки. Так можно проверить проводник на целостность, а предохранитель или ТЭН – на работоспособность, выявить другие неисправности. Во время поиска скрытой проводки тестером необходимо взять отвертку за жало, а кнопкой водить по местам предполагаемых линий. В этом случае светодиод загорится, но сам провод в это время должен находиться под напряжением.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Область применения индикаторных отверток

Индикатор напряжения применяется для следующих целей:

Определение фазы, нулевого провода;
Определение полярности аккумуляторных элементов питания и батарей;
Поиск скрытой (замурованной) в стене проводки;
Поиск обрыва в электрической цепи;
Проверка работоспособности ТЭНов, ламп накаливания, диодов и других радиодеталей.

Кроме того, при помощи цифровых моделей современных данного приспособления можно определить значение напряжения, расположение положительного и отрицательного электродов на диоде.

Это интересно: Строительный фен с регулировкой температуры — надежный помощник

Простейший инструмент с неоновой лампочкой

Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.

Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.

Работа инструмента происходит следующим образом:

При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

выполненный из пластика остов (корпус рукоятки);
металлическое «жало»;
встроенный в корпус токопроводящий контакт и лимитирующий резистор;
пружина;
неоновый либо светодиодный индикатор;
контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

определитель фазы;
определять обрыв цепи;
позволяет найти место повреждения в проводнике;
определять полярность источников постоянного тока;
при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Существующие виды устройств

Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:

Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке

Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)

Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.

Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.

Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.

Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.

Видео обзор электронной модели Stayer

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть: Клавиша вверх

свет включается

Клавиша внизсвет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов

Не важно к какому — верхнему или нижнему

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Отыскание обрыва провода

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

Простейший инструмент с неоновой лампочкой

Работа инструмента происходит следующим образом:

При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Зачем нужна индикаторная отвертка

Индикаторная отвертка показывает различные повреждения в электрических цепях переменного тока. В зависимости от конструктивных особенностей такого инструмента, можно выполнять различные задачи:

Определять фазу
Выявлять обрывы в цепи
Обнаруживать места повреждения проводника
Уточнять полярность источников постоянного напряжения
Бесконтактным способом определять места расположения проводки в стене

Отвертка индикаторная представляет собой обыкновенный инструмент, который оснащен лампочкой для определения наличия фазы в цепи. Основными составляющими устройства являются такие элементы:

Рукоятка. Она изготовлена из диэлектрических материалов
Жало. Конструкция жала имеет плоскую форму, что позволяет вывинчивать крепёжные элементы соответствующего типа
Стержень в изолированной оболочке. При прикосновении к оголенным проводам по металлическому стержню начинает протекать ток, поэтому во избежание поражения человека электрическим током, данная часть изделия изолируется
Резистор. Этот элемент располагается во внутренней полости рукоятки, и служит для снижения величины тока до безопасного значения
Индикаторная лампочка. Это световой индикатор, который показывает наличие фазы в цепи. При измерении фазного провода индикатор начинает светиться
Пружинка. Располагается внутри рукоятки, и служит одновременно прижимным устройством и контактом, соединяющий индикатор и контактную пластину
Контактная пластина. Находится на торцевой части рукоятки. При прикосновении рукой к пластине проверяется наличие фазы в цепи

Конструктивные элементы пробника

Это интересно! Чтобы проверить наличие фазы или нуля в цепи, нужно прикоснуться жалом отвертки к оголенному проводнику или контакту в розетке, а к контактной пластине дотронуться пальцем. Именно так проводится правильное измерение наличия фазы в цепи обычными пробниками.

Рассматриваемые изделия применяются при проведении электромонтажных работ, но больше всего они популярны среди электриков, занимающихся ремонтными работами в доме или квартире. Благодаря этому инструменту можно не только проверить напряжение, но еще и определить место повреждения проводки. Однако для этого понадобится воспользоваться более совершенной моделью индикатора.

https://youtube.com/watch?v=nBy1wNpZxKo%3F
