Основные понятия о релейной защите

Требования к РЗиА

Требования к релейной защите исчерпывающе прописаны в ПУЭ (Р. 3 Гл. 3.2), а также в многочисленных пособиях — смысла дублировать их в статье нет

Обобщим их так, чтобы читатель смог сориентироваться, на что обратить внимание, быстро найти и уточнить их в указанных источниках

Выполнением каких принципов обеспечивается работоспособность

Нарушения в работе РЗиА при некорректном подборе, монтаже, несоблюдении норм:

  • ложные тревоги при исправной ЭУ и сети;
  • ненужные активации, например, когда сработка исполнительных узлов излишняя;
  • повреждения конструкции РЗ.

ПУЭ и связанные нормативные акты предъявляют требования, с помощью которых исключается перечисленное выше (касаются проекта, монтажа, настройки и запуска, техобслуживания):

  • соблюдение по классам, уровням надежности;
  • чувствительность;
  • быстрота сработки;
  • селективность — обеспечение уровней активации защиты в правильном порядке. Этот параметр тесно связанный с предыдущими двумя.

Надежность

Определяется такими характеристиками:

  • безотказностью;
  • соблюдением количества заложенных при создании РЗ циклов сработки;
  • ремонтопригодностью;
  • продолжительностью службы, сохраняемость. Ее должен гарантировать производитель, конструктор согласно ТУ (которая обязательно согласовывается с ГОСТами, ПУЭ) продукции. Изделие должно иметь паспорт и сертификат.

Каждая позиция имеет свою оценку, указанную в техдокументации, в утвержденном согласно нормативным документам проекте.

Есть 3 позиции по надежности при ТО и эксплуатации РЗ по активации: при КЗ внутренних на рабочих локациях, за их границами, при функционировании без неисправностей. Надежность бывает 2 типов: эксплуатационная и аппаратная.

Чувствительность

Требования, предъявляемые к РЗА, релейной защите в первую очередь касаются функциональных настроек, так как фиксация пороговых значений, нарушения уставок подразумевают наличие у РЗ определенной чувствительности.

Надо правильно определить, какая предполагаемая степень нарушения режима, перегрузки является опасной, и подобрать под нее соответственно настроенный вариант РЗ.

Есть уравнение для чувствительности (ее числового значения) при возникновении КЗ. Применяется специальная характеристика — Кч, коэффициент.

Кч = Iкз min/Iсз

Расчет: отношение наименьшего тока КЗ рабочего участка к величине тока активации. РЗ нормально функционирует при Iсз < Iкз min. Наиболее оптимальная чувствительность (коэфф.) — 1.5–2.

Быстродействие

Быстрота обесточивания имеет 2 составляющие:

  • сработка защитных алгоритмов с командой на нижеуказанный узел;
  • задействование привода выключателя.

Реагирование по времени регулируемое в диапазоне мин.-макс. значения в зависимости от возможностей устройства релейной защиты, применяемых элементов. Задержка сработки создается внедрением специальных реле с возможностью настройки, такая опция используется для наиболее отдаленных защит. РЗ размещенные ближе к месту неполадки, к защищаемому участку настраиваются на более короткий временной интервал активации или применяются без него.

Селективность

Второе название данной характеристики — избирательность. Опция позволяет определить место повреждения в схемах любой сложности.

Генератором вырабатывается и подается электричество потребителям на сегментах 1–3 (каждый со своей защитой). При КЗ на приборе потребителя на 3 промежутке, ток течет по всем узлам РЗ, начиная от источника энергии. В таких условиях целесообразно отключать цепь сегмента с неисправностью, например, электромотора, оставляя задействованными остальных исправных потребителей. С этой целью есть возможность делать уставки РЗ для каждой цепи. Обычно такие особенности закладываются еще на стадии проектирования.

Защита 5 3-го сегмента должна фиксировать токи неполадок раньше, и оперативнее активироваться, отключая поврежденные сегменты от цепей. Поэтому величины токово-временных уставок на каждом промежутке снижаются от генератора к потребителю. Прицип: чем дальше от локации поломки, тем меньшая чувствительность. Так одновременно реализуется резервирование, учитывающее возможность эффективной защиты при неполадках любых приборов, включая и системы РЗ более низкой ступени. Описанная схема означает, что при поломке самой защиты 5 сегмента 3 при аварии должны активироваться приборы защиты 3 или 4 промежутка 2. А эти секции, в свою очередь, подстраховываются защитными узлами сегмента 1.

Защита от потери питания (ЗПП)

Защита от потери питания отключает двигатель после его перехода в генераторный режим, т.е. когда мощность на установке начинает протекать от двигателя в сеть. Такое направление мощности означает КЗ или отключение оборудования в вышестоящей сети.

Для определения генераторного режима используется алгоритм направления мощности (токи через статор и напряжения на шинах).

ЗПП может отключать двигатель для обеспечения самозапуска более ответственных. В принципе данная защита может применяться и на АД, а также в качестве групповой на секции шин (ток через ввод). Кроме того схожий с ЗПП пусковой орган применяется в быстродействующих АВР (БАВР), которые сегодня активно внедряются в сетях промышленных предприятий.

3.3.33

Для обеспечения действия АВР при обесточении
питаемого элемента в связи с исчезновением напряжения со стороны питания
рабочего источника, а также при отключении выключателя с приемной стороны
(например, для случаев, когда релейная защита рабочего элемента действует
только на отключение выключателей со стороны питания) в схеме АВР в дополнение
к указанному в 3.3.32 должен предусматриваться пусковой орган напряжения.
Указанный пусковой орган при исчезновении напряжения на питаемом элементе и при
наличии напряжения со стороны питания резервного источника должен действовать с
выдержкой времени на отключение выключателя рабочего источника питания с
приемной стороны. Пусковой орган напряжения АВР не должен предусматриваться, если
рабочий и резервный элементы имеют один источник питания.

Продольная дифференциальная защита

В состав релейной защиты входят различные устройства, обеспечивающие надежную и безопасную работу трансформаторов, оборудования, линий электропередачи. Одной из ее разновидностей является продольная дифференциальная защита, которая в обязательном порядке используется с трансформаторами мощностью 6300 кВа и выше. Ее основная функция заключается в предупреждении аварий и выхода из строя оборудования, причиной которых могут стать многофазные замыкания на выводах и внутри обмоток.

Продольный вид защиты устанавливается и на трансформаторах, работающих параллельно, при мощности каждого из них 4000 кВа и более. Трансформаторные устройства с небольшой мощностью, не превышающей 1000 кВа, также оборудуются защитой, если отсутствует газовая защита. При этом, максимальная токовая защита имеет большую выдержку по времени, а токовая отсечка обладает низкой степенью чувствительности.

Аварийное отключение трансформатора с помощью дифференциальной продольной защиты осуществляется практически мгновенно, сразу же после возникновения неисправности.

Селективность

Селективностью, или избирательностью, называется действие защиты, обеспечивающее отключение только поврежденного элемента системы посредством его выключателей.
Существует два вида селективности:

1) Абсолютная селективность. Если по принципу своего действия защита срабатывает только при Коротком Замыкании (КЗ) на за­щищаемом элементе, то ее относят к защи­там, обладающим абсолютной селектив­ностью. Имеется ЛЭП, состоящая из трех участков. Произошло КЗ в точке К2. КЗ должна отключить РЗ выключателя Q5.  Если эта защита действует только на участке БВ, и не срабатывает при КЗ на участке ВГ, то она имеет абсолютную селективность.

2) Относительная селективность. Защиты, которые могут срабаты­вать как резервные при повреждении на смежном элементе, если это повреждение не отключается, называются относительно селективными. Произошло КЗ в точке К3. КЗ должна отключить РЗ выключателя Q8.  Если эта защита не действует, то КЗ должно отключиться защитой выключателя Q6, которая в данном случае будет работать как резервная и иметь относительную селективность.
Иногда в целях упрощения допускают неселективное действие защиты.


Таким образом, требование селективности является основным условием для обеспечения надежного питания потребителей.
Селективное действие защит при наличии резервного питания потребителей дает возможность исключить перерывы в их электроснабжении.
При отсутствии резервирования даже при селективном действии защит возможна потеря питания.
Т.к. повреждение на носят в основном проходящий характер наиболее эффективности в этом случае будет применение . АПВ обеспечивает 70-90% успешных повторных включений.
Требование селективности не должно исключать возможность действия защит как резервных в случаях отказа защит или выключателей смежных элементов. Пример: отказ защит 8 при К.З.в К3.

Принципы проектирования

Несмотря на то, что на фото все блоки релейной защиты выглядят одинаково, выпускается они в различных конфигурациях и разными производителями. При проектировании к любым компонентам применяются одинаковые требования к работоспособности.

Чтобы оборудование исправно работало и не давало ошибочных срабатываний при проектировании необходимо придерживаться следующих четырех требований. Это надежность, чувствительность к срабатыванию, быстродействие и селективность. Надежность характеризуют следующие свойства: безотказность, ремонтопригодность, длительный срок эксплуатации и сохранность.

Чувствительность характеризует процентное превышение измеряемого параметра, необходимое для срабатывания. Быстродействие определяется сложением времени срабатывания логического блока управления и времени необходимого для выключения системы.

В некоторых случаях требуется задержка срабатывания. Для этого в него вводятся специальные реле. В большинстве случаев требуется мгновенное срабатывание. В новых выпускаемых конструкциях добиваются сокращения этого времени и достижения максимального быстродействия.

Селективность или избирательность позволяет локализовать место аварии. Благодаря резервированию неисправный участок отключается, и электроэнергия подается в обход его по исправным каналам. Конструкция устройств должна при необходимости позволять оперативно исключать аварийные участки и перенаправлять электроэнергию по резервным каналам.

Еще виды РЗА

Её техника используется для контроля работоспособности всех технологических систем, для охлаждения которых используются масла, в частности, трансформаторы. Поломка в них вызывает высокую температуру с выделением в атмосферу газов из состава масел. При этом охлаждающие средства теряют стандартный химический состав и снижают диэлектрические свойства.

На такие технологические сбои мгновенно реагирует механическая релейная защита. Она учитывает и изменения в химии газов, и продукты распада масел.

Можно отметить, что РЗА работает на подобных принципах и при появлении таких повышающих факторов:

  • термо;
  • давления той или иной среды или предпосылок от механики.

И это еще не все основные классификации релейных защит – поскольку данный формат статьи не позволяет нам более широко раскрыть РЗА.

Разновидности автоматического повторного включения

В комплексе работ по усовершенствованию управления энергетикой большое значение отводится автоматизации технологических процессов по производству и передаче электроэнергии. В данном случае, автоматизация распределительных сетей и подстанций выходит на первое место.

Всевозможные устройства автоматики позволяют обеспечить комплексную автоматизацию сетей с автоматическим восстановлением электроснабжения потребителей в случаях возникновения каких-либо аварийных режимов.

Одним из основных типов автоматики в данном случае считается автоматическое повторное включение трансформаторов, шин, линий электропередач.

В общем, АПВ выключателей в энергосистеме – это основное средство, повышающее надёжность работы энергосистемы и обеспечивающее бесперебойность питания потребителей.

Опыт эксплуатации показал, что большое число нарушений изоляции электроустановок является неустойчивым и самостоятельно устраняется после снятия напряжения. Такие ситуации возможны при грозовом перекрытии изоляции, падении деревьев, схлестывании проводов при ветровой нагрузке и т. д.

При правильно выбранном времени срабатывании устройств РЗА, электрическая дуга, возникающая в месте нарушения изоляции, значительных нарушений нанести не успевает и включённое повторно оборудование продолжает оставаться в работе.

То есть, с уверенностью можно говорить об успешной работе АПВ. По многолетним статистическим данным, оно бывает успешно в 70% от общего количества случаев нарушений электроснабжения.

Основные разновидности

. Из наиболее распространённых видов АПВ, применяемых сегодня в электроэнергетике, можно выделить следующие виды:

АПВ КОНЛ

(АПВ с контролем отсутствия напряжения на линии). Данный вид повторного включения считается наиболее распространённым, который применяется в сетях всех уровней напряжения, когда восстановление электроснабжения потребителей происходит при отключении выключателя от действия линейных защит. Происходит контроль отсутствия напряжения на линии электропередач при помощи линейных ТН.

АПВ КС

(АПВ с контролем синхронизма). Используется для повторного включения выключателей линий, имеющих двустороннее питание, когда проверяется синхронность напряжений на его вводах. Для этих целей используются либо линейные трансформаторы напряжения, либо конденсаторы связи, с которых происходит отбор синхронизируемых напряжений.

ЧАПВ

(АПВ после работы автоматической частотной разгрузки). Данный вид “повторки” применяется, когда в энергосистеме в случае снижения частоты питающей сети произошло отключение потребителей, что позволяет уменьшить общую нагрузку узла и сохранить в целости генерирующие установки.

В итоге по мере восстановление в системе частоты происходит включение потребителей при помощи устройств частотного АПВ после работы АЧР.

АПВ шин и трансформаторов

Короткие замыкания на шинах подстанций происходят очень редко, но в таких случаях отключается большое число ответственных потребителей, поэтому очевидна вся важность АПВ шин

В данном случае подразумевается восстановление питания шин подстанции в следующих моментах:

При погашении шин подстанции со стороны основного источника питания с повреждением элементов линии. Происходит включение выключателя от АПВ КННЛ от другого источника с обязательным контролем наличия напряжения на линии.

При погашении шин в результате действия их защит и отключении всех присоединений. В данном случае производится повторная подач напряжения на шины включением выключателя опробующей ВЛ, находящейся под напряжением со стороны источника питания с предварительным контролем отсутствия напряжения на шинах (АПВ КОНШ).

Литература

  • Чернобровов Н. В., Семенов В. А. «Релейная защита энергетических систем»: Учеб. пособие для техникумов. — М.: Энергоатомиздат, 1998. −800с.: ил.
  • Павлов, Г. М. «Автоматизация энергетических систем» : Учеб.пособие / Г. М. Павлов .— Ленинград : Изд-во Ленингр. ун-та, 1977 .— 237 с. : ил .— Библиогр.: с.233-234.
  • Булычев, А. В. Релейная защита электроэнергетических систем: учебное пособие / А. В. Булычев, В. К. Ванин, А. А. Наволочный, М. Г. Попов. — СПб.: Изд-во Политехн. ун-та, 2008. — 211 с.
  • РД 153-34.0-04.418-98 «Типовое положение о службах релейной защиты и электроавтоматики».
  • Шнеерсон Э. М. «Цифровая релейная защита» — М.: Энергоатомиздат, 2007. −549с.: ил.

Требования к маркировке провода АПВ

Провода должны иметь обозначение предприятия-изготовителя и обозначение провода, которое должно быть выполнено в виде непрерывной маркировки на поверхности изоляции. Маркировка может быть напечатана, нанесена рельефно или выштампована на поверхности провода. Расстояние от окончания маркировки до начала следующей не должно превышать 500 мм. Допускается маркировка проводов сечением до 6 мм2 в виде отличительной нити или цветных полос или сплошной риски.

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

— товарный знак завода-изготовителя; — условное обозначение провода (полное с указанием числа жил и сечения); — длина в метрах; — масса брутто (для барабанов) в килограммах — дата изготовления (год, месяц); — обозначение ГОСТа.

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Для проводов, поставляемых на барабане, на ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны число отрезков и их длина через знак плюс от верхнего до нижнего слоев в метрах.

Чувствительность

Релейная защита должна быть достаточно чувствительной к повреждениям и ненормальным режимам работы, которые могут возникнуть на защищаемых элементах электрической системы. Удовлетворение требований необходимой чувствительности в современных электрических сетях часто встречает ряд серьезных затруднений.
Так, например, при передаче больших мощностей в районы потребления отстоящие иногда на сотни километров, используются сети высокого напряжения с большой пропускной способностью отдельных ЛЭП. При этом ток К.З. в поврежденных линиях при учете возможных минимальных режимах работы станций и повреждений через большие переходные сопротивления (электрическая дуга) могут быть соизмеримы, или даже меньше максимальных токов К.З.
Это приводит к отказу от применения простых токовых защит и заставляет переходить на более сложные и дорогие типы защитных устройств. Поэтому с учетом опыта эксплуатации и уровня техники к защитам предъявляется минимальные требования в отношении чувствительности.
Чувствительность защиты должна быть такой, чтобы она действовала при К.З. в конце установленной для нее зоны в минимальном режиме системы и при замыканиях через электрическую дугу. Чувствительность защит принято характеризовать коэффициентом чувствительности Кч. Для защит, реагирующих на ток К.З. коэффициент чувствительности равен:

Файл-архив ›› Реле дифференциальных защит элементов энергосистем. A. Д. Дроздов, B. В. Платонов

Работа содержит описание и принцип действия реле дифференциальных защит серий РНТ и ДЗТ, широко распространенных в энергосистемах. Рассмотрены способы улучшения характеристик этих реле, даны новые схемы защит повышенной чувствительности. В книге указаны особенности выбора уставок защит. Рекомендованы объем и методы испытаний дифференциальных реле. Описаны схемы, применяемые для испытаний. Работа содержит практические рекомендации по наладке и эксплуатации. Книга предназначена для работников служб энергосистем и проектных институтов, а также может быть полезна студентам энергетических специальностей вузов и техникумов.

Требования к АПВ согласно правилам эксплуатации и практики

  1. АПВ должно обеспечить действие защиты в ускоренном порядке до своего срабатывания и после.
  2. При срабатывании АПВ устройство должно автоматически вернуться в изначально готовое положение (примечание не всегда, особенно на старых МВ 6-10 кВ польского производства не работает МУН, а также типов ВМГ-133 и ВМП-10, поэтому после неуспешного срабатывания однократного АПВ фидера, бригада ОВБ, выезжающая на место неисправности и после ее устранения, после введения объекта в работу должна проследить готовность МВ к последующему срабатыванию, и при невозможном автоматическом возврате устройства, сделать готовность, вручную).
  3. Запрет АПВ при срабатывании некоторых видов релейных защит и автоматики, например, дифференциальной и газовой зашиты трансформатора. При срабатывании защит силовых электродвигателей ключ АПВ должен быть выведен в отключенное положение.
  4. При отключении высоковольтного выключателя ключом вручную по телеуправлению и при оперативном выключении, дистанционно, в случае КЗ, АПВ выводится из работы.
  5. АПВ блокируется от многократных включений, предупреждая устойчивое КЗ, а также при неисправностях в самом устройстве АПВ.
  6. При плановом и оперативном переключении и выводе в ремонт отходящего фидера ВЛ и КЛ ключ АПВ выводится в положении выключено, чтобы не было ложного повторного включении выключателя.

Органы и виды релейной защиты

Как известно,  релейная защита предназначена для скорейшего автоматического отключения неисправных или повреждённых элементов  электрической системы и своевременной сигнализации об отклонениях от нормального режима работы, но не требующих немедленного отключения.

Все функции релейной защиты исполняются следующими органами:

  1. Реле контроля и защиты.
    Пусковые органы ведут постоянный мониторинг  состояния и режима работы защищаемого участка электрической сети и срабатывают при возникновении коротких замыканий и ненормальных режимах работы. В электрических схемах реализуются в виде токовых реле, реле напряжения, мощности и др.
  2. Задачей измерительных органов является выявление места, характера повреждений  и  принятие своевременного решения о необходимости действия защиты. В электрических схемах реализуются в виде токовых реле, реле напряжения, мощности и др.
  3. Логическая часть представляет собой схему, которая запускается в работу пусковыми органами, производит анализ действий измерительных органов и, на основе полученных данных выполняет предусмотренные протоколом действия. В электрических схемах реализуются в виде таймеров, логических элементов, промежуточных и указательных реле.

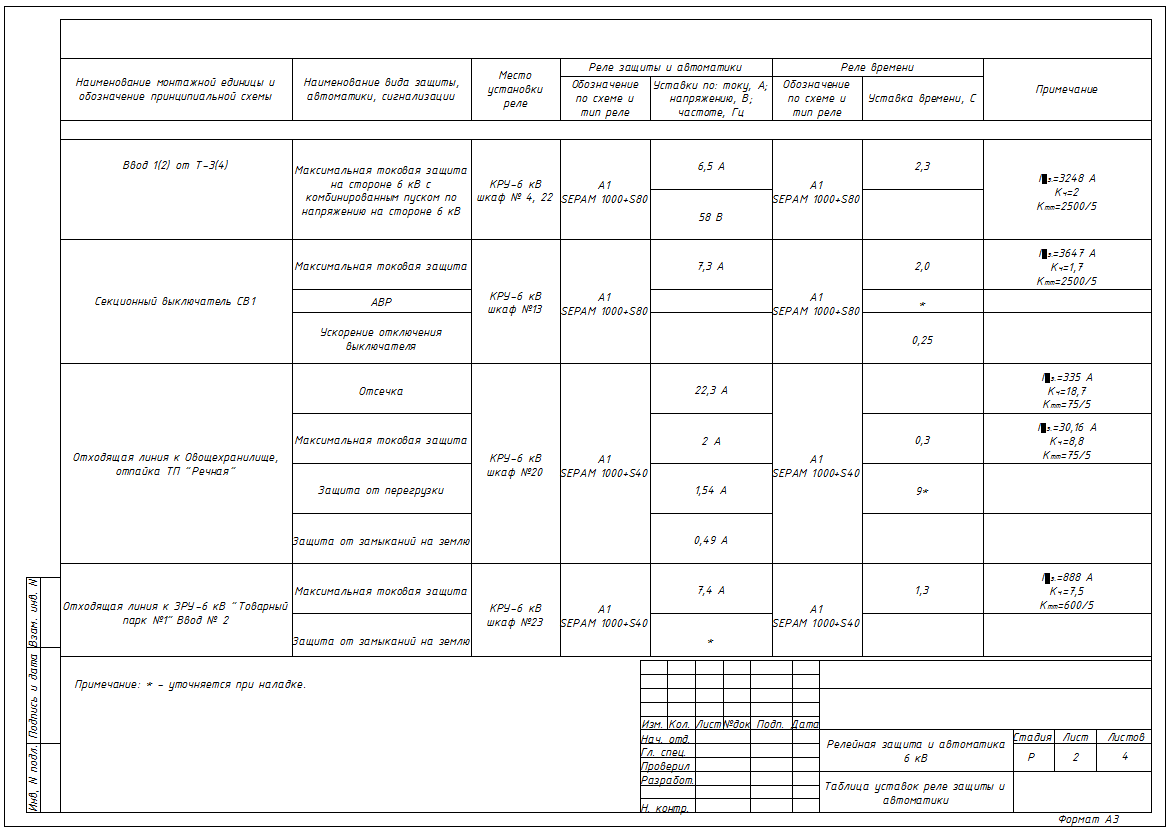

Для предупреждения превышения величины тока на защищаемом участке электрической сети используется токовая защита.  Это один из вариантов релейной  защиты, которая срабатывает  при превышении величины тока на защищаемом участке сети, по отношению к току срабатывания или уставке.  Принято  различать максимальную токовую защиту и токовую отсечку.

Максимальная токовая защита (МТЗ) выполняется таким образом, что бы величина тока её срабатывания превышала  максимальный рабочий ток не менее чем  1,2 – 2 раза ( с учётом коэффициентов надёжности,  возврата и самозапуска реле ). Это позволит исключить возможность ложного срабатывания релейной защиты в условиях нормальной работы сети.

Величина уставки по времени срабатывания релейной защиты отличается от предыдущей и последующей на величину ступени селективности  ∆t 0,2 – 1 секунд. Такая настройка позволяет первой сработать релейной защите, которая наиболее близко расположена к месту КЗ, а в случае отказа первой, сработает предыдущая, но через промежуток времени равный порогу селективности.

Важной характеристикой МТЗ принято считать её коэффициент чувствительности. Его определяют как отношение величины тока междуфазного КЗ к величине фактического тока срабатывания защиты

ПУЭ определяет эту величину не менее 1,5.

Токовая отсечка ( ТО ) – это вариант быстродействующей релейной защиты, срабатывающей без задержек времени, работа которой направлена  на отключение наиболее тяжёлых вариантов КЗ. Коэффициент надёжности применяемых реле определяет величину кратности тока срабатывания в 1,1 и 1,2 по отношению к величине расчётного тока трёхфазного КЗ. Следовательно, зона уверенного действия токовой отсечки покрывает только 20 % всей защищаемой линии.

Такая ограниченность  зоны действия является существенным недостатком  работы ТО. Такое положение дел привело к тому, что ТО применяется только совместно с МТЗ в качестве второй ступени.

Работа защиты минимального напряжения ( ЗМН ) основана на контроле величины напряжения между фазами.  При выходе из строя хотя бы одной фазы равенство напряжений между фазами нарушается – срабатывает механизм отключения и как следствие отключается напряжение питания.

Газовая защита устанавливается с целью защиты маслонаполненных трансформаторов от внутренних повреждений. При возникновении КЗ внутри трансформатора закипает масло и начинается усиленное выделение газов, что ведёт к повышению давления, что в конечном итоге может привести к выходу трансформатора из строя.

Газы направляются через реле, и под их давлением поворачивается чувствительный элемент, что ведёт к замыканию контактов. Далее вступает в работу типовая схема на отключение трансформатора.

Дифференциальную защиту принято считать основной автоматизацией релейной защиты трансформаторов и автотрансформаторов. Она характеризуется  абсолютной селективностью и быстродействием.

Принцип действия релейной защиты такого типа основан на сравнении величин токов, например, на разных концах защищаемого участка. Как только на защищаемом участке возникнет ток КЗ, сразу сформируется разностный ток и сработает система отключения. Недостатком служит необходимость отключения сразу после срабатывания.

Таким образом, виды и органы релейной защиты позволяют определить место возникновения КЗ и других нештатных состояний электрической сети,  своевременно локализовать повреждённый  участок и исключить его из работы.
