Какими бывают натриевые лампы

Газоразрядные лампы высокого давления

Особенностями газоразрядных ламп, по словам специалистов, является их высокая светоотдача и длительный срок службы в широком диапазоне температур окружающей среды. В нашем климатическом поясе для архитектурного (наружного) освещения предпочтительней использовать именно газоразрядные лампы, поскольку они отлично работают при минусовой температуре.

Применение газоразрядных ламп рекомендуется только с защитным стеклом, качественными комплектующими и квалифицированной сборкой схемы, иначе они небезопасны для домашнего использования. Так, например, взрыв лампы или короткое замыкание в цепи может привести к пожару. Также следует отметить, что газоразрядные лампы светят в полную силу не сразу, а по истечении 2 — 7 минут.

В группу газоразрядных ламп входят металлогалогенные, натриевые и ртутные лампы.

Металлогалогенные лампы — это ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова. Все эти добавки значительно улучшают световую отдачу и характеристики цветопередачи ламп при ртутном разряде.

Все металлогалогенные лампы дают белый свет с различной цветовой температурой. Их особенность состоит в хорошем уровне цветопередачи. Любые предметы и растения под ними смотрятся абсолютно естественно.

По словам специалистов, металлогалогенные лампы широко используются в освещении объектов коммерческой недвижимости, а также выставок, служебных помещений, гостиниц и ресторанов, для подсветки рекламных щитов и витрин, освещения спортивных сооружений и стадионов, для архитектурной подсветки зданий и сооружений.

Достоинства металлогалогенных ламп:

Недостатки металлогалогенных ламп::

Натриевые лампы принадлежат к числу наиболее эффективных источников видимого излучения: они обладают самой высокой световой отдачей среди газоразрядных ламп, экономны и имеют длительный срок службы. Обычно лампы излучают характерный желтый цвет, но если в состав зажигающего вещества входит ксенон, они дают яркий белый свет. Натриевые лампы бывают высокого (излучают свет теплого желтого цвета, подходящий для освещения больших парков, дорог и площадей) и низкого давления (идеально подходят для уличного освещения).

Достоинства натриевых ламп:

Недостатки натриевых ламп:

Газоразрядные натриевые лампы применяются для освещения улиц, а также промышленных помещений, где основными условиями являются экономность и яркость, а требования к светопередаче несущественны.

Работа ртутной лампы основывается на использовании излучения электрического разряда в парах ртути. Лампы данного типа отличаются высокой светоотдачей при сравнительно небольших габаритах, они имеют длительный срок службы. 40% излучения приходится на ультрафиолетовую область спектра. Для увеличения светоотдачи ультрафиолетовое излучение преобразуют в видимый свет с помощью люминофора, которым покрыта колба лампы.

Эти лампы позволяют значительно снижать затраты при установке, эксплуатации и техническом обслуживании в следующих областях применения:дорожное освещение, освещение ландшафтов.

Ртутная лампа высокого давления содержит пары ртути, парциальное давление которых во время работы достигает 105 Па. Такие лампы обладают высокой надежностью, хорошей цветопередачей, позволяют снизить затраты на установку и техническое обслуживание. Применяются для внутреннего и наружного освещения коммерческих и производственных объектов, для декоративного и охранного освещения.

Ртутно-вольфрамовая лампа — лампа, внутри которой в одной и той же колбе находятся разрядная трубка ртутной лампы высокого давления и спираль лампы накаливания, соединенные последовательно. Колба может быть покрыта люминофором. Вольфрамовая спираль служит дополнительным источником света в красной области света и одновременно выполняет функцию балластного давления для ртутной горелки. Благодаря этому устройству улучшается передача цвета и отпадает необходимость использования дополнительного дросселя.

Конструкция

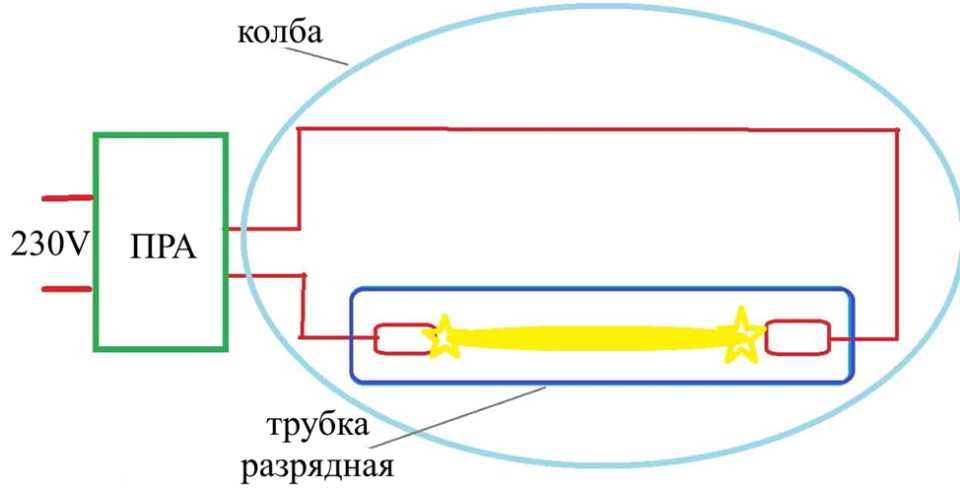

Строение газоразрядных лампочек практически не отличается. На вид это трубка цилиндрической формы с алюминиевым разъемным соединителем. Корпус изготовлен из ударопрочного термостойкого стекла. В колбу заключена горелка из оксида алюминия. Это материал устойчив к парам натрия, пропускает мощный световой поток и при этом не разрушается под воздействием высоких температур.

Полость разрядной трубки заполнена газовой смесью. Именно здесь образуется электронный заряд.

Снизу лампа ДНаТ 250 оснащена резьбовым цоколем из алюминия. Именно через держатель проходит ток на источник света.

Горелка

Разрядная трубка – это важнейший элемент осветительного устройства натриевого типа. Это тонкая колба цилиндрической формы, которая устойчива к высоким температурам и химическим веществам. По обоим краям горелки размещены электроды из вольфрама.

В трубку закачиваются пары ртути и натрия, которые образуют амальгаму натрия. Кроме того, состав горелки дополняется ксеноном, который отвечает за пуск лампочки и улучшает цветовой спектр.

На внутренней поверхности корпуса лампы размещены специальные прокладки, которые защищают разрядную трубку от проникновения кислорода. Эти детали очень важны, так как во время работы горелка разогревается до 1300°, и если в нее попадет воздух, то она может треснуть или взорваться

Именно поэтому важно сохранять вакуум в колбе устройства

Цоколь

Подключить осветительный элемент к сети поможет цоколь. ДНаТ 250 оснащена резьбовым разъемным соединением типа Е (Эдисон). Для устройства с такой мощностью применяют держатель с маркировкой Е40. Цифра обозначает диаметр цоколя (мм)

Важно правильно подобрать разъемный соединитель для патрона осветительной аппаратуры. Для этого нужно изучить техническую документацию

Для лампочек ДНаТ на 50, 70, 100Вт применяется держатель Е27, а для источников света 150, 250, 400Вт – Е40.

Сфера применения

Так как цветопередача ДНаТ достаточно низкая, то их не применяют для освещения жилых помещений, рабочих мест. Чаще всего натриевые источники света используются на улицах, они излучают яркий контрастный свет, повышая видимость на дорогах даже при тумане и снегопаде.

Сферы применения ламп ДНаТ:

  1. Системы освещения для больших территорий, широких улиц, шоссе, автомобильных магистралей.
  2. Фоновое освещение в туннелях, спортивных комплексах, аэропортах, железнодорожных вокзалах.
  3. Подсветка памятников и других архитектурных сооружений.
  4. Освещение цехов, складов, где уровень цветопередачи неважен.
  5. Искусственное освещение в питомниках для растений, теплицах, цветниках.

Системы освещения с использованием натриевых источников света показывают качественную работу, устойчивость к погодным условиям и высокую энергоэффективность.

При выборе осветительного элемента, нужно четко понимать, какую функцию он будет выполнять. Ведь нужно подобрать устройство с подходящей мощностью.

Для теплиц и оранжерей можно использовать лампы от 70 до 400Вт. В идеале натриевая лампа для растений должна иметь мощность 150 – 250Вт. Искусственное освещение повышает темпы роста и урожайность овощей, ягод, цветов и т. д.

С определенным ограничением для растений можно использовать лампочки на 400Вт. В таком случае осветительную аппаратуру нужно размещать на расстоянии 50 см от объекта. Использовать устройства с более высокой мощность запрещено, так как они просто сожгут растение.

В уличные фонари обычно устанавливают ДНаТ на 70 – 150Вт. При этом для осветительных устройств нужно подбирать элементы с такой же мощностью. Например, для светильников 150Вт подойдет лампочка с таким же значением.

В домашние светильники не рекомендуется устанавливать натриевые лампы даже с малой мощностью. Они плохо влияют на зрительный аппарат человека.

Утилизация и безопасность

Те, кого беспокоит вопрос экологии и утилизации индукционных ламп, должны вспомнить что в них применяется амальгама, а не простая ртуть.

При обычной комнатной температуре она не испаряется и не растекается. Поэтому более безопаснее чем ее жидкий аналог.

Обычная ртуть из амальгамы в небольших количествах (0,25 миллиграмма для 200 ваттной модели), выделяется только при розжиге и свечении лампы.

Поэтому если лампочка будет разбита, то таких последствий как в дешевых люминесцентных моделях и других энергосберегайках не будет.

Больших проблем с экологией при утилизации таких ламп обычно не возникает. Некоторые пользователи вообще их выбрасывают как бытовые отходы. Хотя делать этого не нужно.

Если же подводить итог эксплуатации последних лет, то можно сказать, что индукционные лампы все-таки проиграли глобальную конкуренцию со светодиодами.

Применять их экономически выгодно только в больших помещениях с потолками высотой свыше 6 метров и иногда на улице.

Чаще всего их монтируют:

в ангарах

складских промышленных помещениях

больших теплицах и оранжереях

#td_uid_7_61e29bd56985b .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2018/06/35-80×60.jpg) 0 0 no-repeat;
}
#td_uid_7_61e29bd56985b .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2018/06/33-80×60.jpg) 0 0 no-repeat;
}
#td_uid_7_61e29bd56985b .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2018/06/31-80×60.jpg) 0 0 no-repeat;
}

1 of 3

спортивных крытых объектах

Здесь таким лампам нет равных конкурентов и не будет их еще очень долгое время.

Технические характеристики

Также как и другие энергосберегающие лампы, индукционные модели обладают разным световым потоком. Наибольшее распространение получили светильники с потоком от 2700К до 6500К.

Приведем технические характеристики некоторых популярных моделей индукционных ламп.

Биспектральные лампы — их применяют для выращивания растений:

Кстати, небольшой мощности индукционки, светят рассеянными лучами и поэтому не жгут растения, даже при низкой высоте подвеса таких фитоламп – от 40см до 1,5м.

Отдельные растения, например томаты, очень любят такой диффузионный свет. Более того, спектр таких ламп на 2/3 соответствует ФАР (фотосинтетической активной радиации).

А это именно та радиация, которая и способствует активному росту и цветению растений в гроубоксах, теплицах, оранжереях.

Другие разновидности ламп и их технические параметры:

ПрожекторыСветильники для высоких потолковНакладные для стенКонсольные для опор освещения

Типы натриевых ламп

В зависимости от рабочего значения давления паров натрия, выпускаются лампы двух видов источников света: натриевые лампы низкого давления (НЛНД) и натриевые лампы высокого давления (НЛВД). Первоначально был освоен выпуск НЛНД. В 30-х годах прошлого столетия эти лампы стали широко применяться в Европе.

Излучение этой лампы считается самым комфортным по воздействию на зрение человека, поскольку свечение наиболее близко к натуральному освещению. Рабочее давление в НЛНД составляет 0,2 Па и достигается при температуре жидкой фазы натрия 270–300 °С. При этих значениях генерируется излучение с длиной волны 589 нм (первый максимум D-линии). Внутренняя колба лампы изготавливается из боросиликатного стекла, устойчивого к агрессивному воздействию паров натрия.

Натриевая лампа низкого давления

Максимальная светоотдача получается при давлении паров натрия порядка 10 кПа и температурах 650–750 °С. Такие значения обеспечивают работу лампы высокого давления (НЛВД). При этом основной вклад в световой поток дает D-линия с длиной волны 589,6 нм. Помимо натрия добавляются пары ртути (амальгама натрия) и инертный газ ксенон (Xe), что позволяет снизить напряжение розжига до 2–4 кВ. Производятся также НЛВД без добавления ртути, обеспечивающие требования экологической безопасности.

Несмотря на то, что принцип работы лампы был понятен, производство НЛВД началось гораздо позже, в 60-х годах 20-го века. Только после разработки технологии получения специального светопропускающего материала для газоразрядной трубки, способного сохранять работоспособность при воздействии паров натрия и 1 300–1 400 °С, удалось наладить широкомасштабный выпуск НЛВД. В качестве материала, имеющего вышеуказанные свойства, послужила поликристаллическая окись алюминия Al2O3.

Конструкция натриевой лампы высокого давления, где:

  • 1 – внешняя колба;
  • 2 – цоколь;
  • 3 – металлические контактные пластины;
  • 4 – горелка;
  • 5 – электроды;
  • 6 – инертный газ (Ar, Xe);
  • 7 – амальгама натрия;
  • 8 – ниобиевый ввод;
  • 9 – соединительные провода;
  • 10 – пластины из молибдена;
  • 11 – геттеры (газопоглотители).

Трубка из окиси алюминия с размещенными внутри нее токовводами располагается внутри дополнительной, защитной колбы из стекла с повышенной термостойкостью. Внутренность защитной колбы откачивается (вакуумируется) и подвергается отжигу (дегазируется) для удаления ненужных примесей. Эта процедура обеспечивает рабочий температурный режим лампы и защищает токовые вводы из ниобия от воздействия посторонних примесей. В горелке НЛВД находятся инертный газ или смесь (Ne, Ar) и амальгама натрия (сплав натрия и ртути). Лампы дают оранжевый или желтый свет. Цветопередача этих ламп лучше, чем у НЛНД при меньшей светоотдаче (до 150 лм/Вт).

Главные недостатки продукции

Помимо впечатляющего списка плюсов и положительных качеств, натриевые источники света имеют несколько специфических черт со знаком «минус».

Среди них выделяются такие позиции, как:

  • специфический цветовой диапазон, меняющийся в процессе продолжительной работы – не позволяет применять модули в помещениях, где установлены высокие требования относительно цветопередачи;
  • зависимость качества и насыщенности светопотока от погодных условий – при холодном температурном режиме излучение заметно ухудшается и теряет интенсивность;
  • высокий уровень чувствительности ко всему, что происходит в электросети – при серьезных системных колебаниях использовать приборы нежелательно. Эксплуатация допустима только в сетях с ровным напряжением, где лишь изредка наблюдаются незначительные колебания;
  • дополнительные элементы, необходимые для обеспечения безопасного функционирования, – в процессе горения образуется утечка натриевых атомов, а чтобы этого избежать, вместе с лампой используется разрядная монокристаллическая трубка;
  • длительное время, необходимое на первичный розжиг – при активации лампа загорается не сразу и выдает стабильный светопоток только через 6-10 минут;
  • проблематичное подключение и последующее обслуживание ПРА, имеющего внушительные габариты и подверженного потере до 60% мощности;
  • пульсация потока света с частотой сети 50 Гц;
  • стабильный рост потребляемой мощности на протяжении всего срока эксплуатации – иногда показатели превышают первичные цифры на 35-40%.

Учитывая все эти моменты, специалисты не рекомендуют использовать лампы для бытовых осветительных систем. В домашних условиях натриевые источники света просто не смогут проявить себя должным образом.

Лампы натриевого типа отлично подходят для освещения магистралей, шоссе и проезжих дорог. Они дают качественный светопоток с хорошим уровнем рассеивания и позволяют снизить энергопотребление почти на 50%

Зато там, где требуется экономичный, мощный, насыщенный свет без претензий к четкой и правильной цветопередаче модули отработают на пятерку и отлично справятся с поставленными задачами.

Что собой представляет натриевый источник света

Электрические натриевые лампы относятся к категории газоразрядных и подразделяются на два типа – низкого и высокого давления. В тепличном растениеводстве используют натриевые лампы высокого давления (НЛВД).

НЛВД являются неотъемлемой частью оснащения современных тепличных овощеводческих комплексов

История создания и применения НЛВД

Первые газоразрядные натриевые лампы начали выпускаться европейскими производителями в 1931 году. Они относились к группе ламп низкого давления и имели ограниченную область применения. С развитием технологий были созданы материалы, позволившие разработать новый тип приборов – натриевые ламп высокого давления. Началом их серийного выпуска стал 1961 год.

Практически сразу же светотехнические свойства НЛВД по достоинству оценили биологи и агрономы. Оснащение экспериментальных теплиц дало великолепные результаты и открыло эру массового использования в тепличном растениеводстве, в том числе и в Советском Союзе.

Инновации 21 века позволили усовершенствовать НЛВД и вывести их в лидеры среди источников искусственного света, предназначенных для оснащения теплиц.

Устройство натриевой лампы

Конструктивные особенности и классификация

В стандартном исполнении в конструкцию НЛВД входит горелка из высокопрочного керамического материала. Под давлением около 20 мм. рт. ст. горелка заполнятся инертным газом (чаще всего это ксенон) с добавлением амальгамы – сплава ртути и натрия в форме шарика определенного размера.

Горелка лампы помещается во внешнюю колбу, к которой прикреплен цоколь. Материалом для изготовления колбы служит тугоплавкое стекло. Внутри колбы создается вакуум, который препятствует перегреву и предотвращает окисление металлических компонентов.

Плодоношение томатов с натриевыми лампами

Исходя из особенностей внешней колбы, натриевые лампы высокого давления классифицируют на три основные группы: ДНаТ, ДНаС и ДНаЗ. В растениеводстве обычно используются лампы из группы ДНаЗ с отражающим зеркальным покрытием.

Основные технические параметры

По своим характеристикам натриевые лампы высокого давления входят в группу наиболее эффективных искусственных источников света. Для оптимального решения сельскохозяйственных задач производители выпускают НЛВД в различном исполнении. Существуют модели, светоотдача которых превышает 150 лм/Ватт. Мощность находится в широком диапазоне: от 30W до 1000W.

Натриевые лампы в теплице комфортные для всех растений

В зависимости от модификации, натриевая лампа для растений питается от сети переменного тока 220V или 380V, то есть возможно применение в тепличных комплексах и фермерских хозяйствах с трехфазным подключением. Средний срок службы составляет 28 тысяч часов, но современные приборы работают 35 тысяч часов и более, а их КПД достигает 95%.

Принцип работы

Напряжение, поступающее в светильник, преобразуется в пускорегулирующем аппарате (ПРА) и для подачи на электроды повышается до 2-5 кV. Таких величин достаточно, чтобы вызвать искру для зажжения тлеющего разряда внутри трубки.

При достижении температуры горения разряда 1300⁰С газовая смесь разогревается и частицы получают необходимую энергию, чтобы выйти за пределы атомной структуры. В процессе разогрева газоразрядной среды интенсивность светового потока планомерно повышается. В это же время из-за изменений границ излучаемых волн могут наблюдаться некоторые изменения цвета свечения.

Пускорегулирующее оборудование в конструкцию лампы не входит, но без него прибор запустить не удастся.

ПРА состоит из:

  • дросселя-трансформатора для предотвращения резкого подъёма тока в переходный период;
  • импульсного устройства зажигания для кратковременного подъёма на электродах напряжения до величины пробоя искрового промежутка;
  • сглаживающего конденсатора.

Меры предосторожности

При использовании газоразрядных натриевых ламп важно помнить:

  • Недопустимо отключать питание элемента срезу же после его включения. Нужно подождать хотя бы 1-2 минуты. Пренебрежение рекомендацией может привести к полному отказу запуска.
  • В помещении с элементом освещения должна быть система вентиляции. Это обусловлено повышенной теплоотдачей прибора и наличием в нем вредных веществ.
  • Не трогать лампу и отражатель во время работы голыми руками, это гарантировано вызовет серьезный ожог.
  • Во время установки колбы желательно пользоваться перчатками. Жировой налет при нагревании может привести к взрыву колбы. Попадание воды на открытые элементы запрещено.
  • Используемый вместе с лампочкой балласт может разогреваться до температур около 150 градусов. Рекомендуется убирать его под огнеупорный кожух, чтобы защитить от попадания влаги и мусора.
  • Нельзя браться голыми руками за токопроводящие элементы или допускать попадание на них влаги. Также рекомендуется периодически проводить проверку проводки на наличие повреждений, прожогов или коротких замыканий. Провода в данном случае должны быть особые, рассчитанные на работу с экстремально высокими напряжениями.

Виды газоразрядных ламп.

По давлению различают:

  • ГРЛ низкого давления
  • ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ — тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Принцип действия и схема подключения лампы ДНаТ

Внутри горелки поддерживается дуговой разряд. Для его появления применяется ИЗУ. Расшифровывается эта аббревиатура — импульсное зажигающее устройство.  При включении схемы лампа получает импульс от 2 до 5 кВ. Он нужен для запуска лампы – электрического пробоя горелки и формирования дугового разряда. Напряжение зажигания существенно выше напряжения горения. Обычно от трех до пяти минут энергия уходит на разогрев горелки. В этот момент яркость еще мала. Выход на штатный режим работы занимает не более 10-12 минут, при этом яркость возрастает и нормализуется. На схеме L – фаза (линия, line), N – ноль.

В схеме имеется ИЗУ и катушка индуктивности в качестве балластного элемента. Обычно схема подключения присутствует на корпусе дросселя и\или импульсного зажигающего устройства.

Иногда в схему может добавляться неполярный конденсатор. Обычно используется емкость 18-40 мкФ. Он не обязателен, от его добавления лампа не будет светить ярче. Его задача – компенсация фаз. Дело в том, что схема потребляет активную и реактивную мощность, так как присутствует дроссель. От реактивной составляющей нет никакой пользы, а вред налицо – помехи в сети питания и снижение энергоэффективности. Однако добавление емкости в электрическую схему не вызовет повышение энергоэффективности. Добавление конденсатора несколько снизит пусковые токи и предотвратить необратимую деградацию электродов.

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

Лампы ДНаТ

Мощность лампы, Вт

Параллельно включенный конденсатор 250 В, мкФ

ДНаТ-70 1.0А

10 мкФ

ДНаТ-100 1.2А

15-20 мкФ

ДНаТ-150 1.8А

20-25 мкФ

ДНаТ-250 3А

35 мкФ

ДНаТ-400 4.4А

45 мкФ

ДНаТ-1000 8.2А

150-160 мкФ

При самостоятельной сборке светильника на ДНаТ-лампах не желательно применять провод длиной свыше одного метра между патроном и зажигающим устройством.

НЛВД очень чувствительны к качеству электропитания. При падении напряжения на 5-10 процентов, световой поток может упасть на треть. Повышенное напряжение существенно снижает срок службы.

Сами ИЗУ для днат (импульсные зажигающие устройства) могут иметь либо два, либо три контакта. Нет никакой разницы. Не один из этих вариантов не хуже и не лучше другого – оба обеспечивают одинаковые условия эксплуатации светильника.

Есть еще и разновидность ламп, которым не требуется ИЗУ. Это ДНаС. Их можно узнать по пусковой антенне возле горелки. Обычно она изготавливается из одного-двух витков проволоки, которая обвивает горелку.

Номенклатурное подразделение устройств

Общепринятая отечественная номенклатура источников освещения выделяет четыре типа натриевых приборов. Они выпускаются в разных модификациях и предназначаются для определенных задач. Чтобы понять, где использовать тот или иной вид ламп, нужно знать об их отличительных чертах.

Что собой представляют ДНаТ

ДНаТ – это дуговые трубчатые модули с винтовым цоколем и колбой из прозрачного кварцевого стекла. Имеют цилиндрическую форму и отличаются от аналогов широким диапазоном мощностей.

Демонстрируют хороший уровень КПД и входят в разряд экономных источников света.


Натриевые агрегаты выпускаются с цоколями разных размеров и это напрямую зависит от мощности источника света. Стандартом E27 оснащаются изделия до 70 Вт, а более сильные приборы от 100 Вт и выше комплектуются цокольным элементом E 40

Изделия обеспечивают качественное уличное освещение с выраженной контрастной видимостью при различных погодных условиях.

Подходят для расположения на междугородних магистральных трассах, в туннелях, на аэродромах и пр. Показывают отличные результаты при использовании в теплицах, оранжереях и парниках.


Светопоток от ДНаТ оказывает на растения благоприятное воздействие, почти полностью покрывая нехватку солнца и естественного освещения

ДНаМТ имеют такие же параметры, но выпускаются в эллипсоидной форме и оснащаются колбой из матового стекла для создания более мягкого рассеянного освещения.

Как функционируют ДНаЗ

ДНаЗ представляют собой источник света, оснащенный колбой со встроенным отражателем из зеркальной алюминиевой пленки, герметично расположенной на внутренних стенках прибора. Изготовляются в форме эллипса и оснащаются классическим винтовым цоколем.


За счет наличия отражателя ДНаЗ дают высокий уровень освещенности и дольше служат. Зеркальное покрытие не позволяет свету попадать на горелку, легко выдерживает нагрев до высоких температур, не портится и не разрушается в процессе эксплуатации

Максимально широко используются в агропромышленности. Успешно имитируют естественный свет и обеспечивают активный рост и развитие овощных и декоративных культур, произрастающих в теплицах.

В чем отличие ДНаС

ДНаС от всех остальных ламп отличаются наличием на внутренней поверхности колбы покрытия из светорассеивающего вещества. Такое техническое решение позволяет использовать модуль для прямой замены устаревших и экологически опасных газоразрядных ртутных ламп.

Модули ДНаС наиболее широко задействованы в исследовательских лабораториях, в области медицины, химической промышленности и прочих смежных отраслях.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
