Из сгоревшего паяльника на 220 в

Процесс переделки понижающего трансформатора

Выбирая понижающий трансформатор, следует помнить, что его мощность должна быть от 50 до 150 ватт. Меньшая приведет к перегреву и выходу устройства из строя, большая — к неоправданному утяжелению и громоздкости.

Импульсный паяльник на основе трансформатора

Первичную обмотку переделывать не нужно, а вторичную следует удалить, разобрав пластины. Точный расчет вторичной обмотки не требуется, важнее обеспечить максимальное сечение ее провода или шины. Обычно наматывают от двух до шести витков. Сечение должно быть в пределах от 6 до 10 мм 2.

Если вторичная обмотка выполняется медной шиной, ее концы можно оставить подлиннее и использовать в качестве токопроводов, закрепив жало непосредственно к ним. Отсутствие лишних соединений повысит надежность работы и улучшит температурный режим устройства.

После окончания намотки и монтажа обязательно проверьте обмотку тестером на отсутствие замыкания

Импульсный паяльник из понижающего трансформатора

Выбор

Собственно, процесс выбора заключается в определении области применения станции. Бюджетная модель PS-900 отлично подходит для промышленной ручной пайки и тем, кто планирует заниматься радиоэлектроникой на профессиональном уровне.

Индукционные модели с цифровым блоком управления больше подходят для любителей, поскольку, установить необходимый тепловой режим значительно проще, чем подбирать картридж-наконечник с соответствующей точкой Кюри.

Следует учитывать, что недорогие индукционные устройства не производятся с термофеном. Если он станет необходимым для работы — термовоздушная станция может быть приобретена отдельно.

Сборка импульсного паяльника

Чтобы изготовить мощный паяльник, необходимо разбираться в радиотехники. Плюс такого агрегата заключается в быстром нагреве жала после включения питания. С помощью паяльника можно расплавлять олово. Для его сборки потребуетсяферритовое кольцо. В первичной обмотке должно быть 100−120 витков. Жало подключается к вторичной обмотке, а один вывод к сетевой обмотке аккумулятора.

Чтобы спаять массивные детали, специалисты используют молотковый пальяник. Его необходимо нагревать на огне. Он обладает достаточной теплоемкостью на протяжении некоторого временного периода.

Для получения жала рекомендуется расклепать брусок. Затем его обтачивают напильников, чтобы получить ровные грани. Необходимо соблюдать угол заточки в 30 º. Из прута выковывают держатель, присоединяя его к жалу. Чтобы во время работы не отвлекаться на подогревание жала, к инструменту приделывается газовая мини-горелка.

Строение и принцип работы

Паяльники имеют крайне простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещены в своего рода трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. И всю конструкцию завершает ручка из материала с малой теплопроводностью.

Под действием электрического тока нагревательный элемент (к примеру, нихромовая спираль) передаёт тепловую энергию на медный стержень, называемый жалом. Жало, имея высокую теплопроводность, нагревается, что позволяет производить пайку.

Зная, как устроен паяльник, вполне можно сделать его своими руками. Причём реализовать эту идею разными способами, учитывая потребности в отдельно взятой ситуации.

https://youtube.com/watch?v=yFHqd2w1ZE0

Виды паяльников

Нагревающийся инструмент, соединяющий специальным припоем из сплавов на основе свинца, олова или меди металлические детали, называется паяльником. Детали, составляющие устройство паяльника, просты и немногочисленны:

• Электрический питающий провод с вилкой.
• Рукоятка.
• Корпусная оболочка, защищающая внутреннюю часть инструмента.
• Нагревательный элемент.
• Стержень.
• Наконечник, или жало.

Одним из самых распространённых инструментов стал паяльник с нагревателем из нихромовой спирали. У некоторых моделей имеется датчик в виде термопары, отключающий инструмент при достижении рабочей температуры.

Более современными являются устройства с нагревателем в форме стержней из керамики. Они быстрее нагреваются, имеют большие возможности по настройке необходимых параметров и долгий срок эксплуатации.

Прибор с наконечником, имеющим ферромагнитное покрытие, нагревается наведёнными токами магнитного поля. Это устройство называется индукционным паяльником. Пламя от горения газа через специальную насадку нагревает жало в газовом паяльнике. Это приспособление автономно, и заправка возможна от обычного газового баллончика.

Паяльники небольшой мощности с питанием от аккумулятора также являются мобильными и применяются для ремонта небольших деталей. Ультразвуковые инструменты используются для безфлюсовой пайки на основе припоев, не содержащих свинца.

Рекомендации

Для подставок с диодом подберите сам диод по мощности, с запасом рассчитанный на конкретный паяльник. Например, паяльники на 25 Вт потребуют диод с максимальным рабочим током на 110-120 мА, а с учетом 2-3-кратного запаса для предотвращения перегрева самой детали предельно рабочий ток дойдёт до 0,3 ампера. Не допускается использование диодов с обратным напряжением меньше 300 В – при предельном или слегка запредельном значение напряжения произойдет его тепловой и электрический пробой.

Рекомендуется использовать жаропрочные и негорючие силовые кабели. Корпус паяльника заземлите отдельно.

Как сделать блок питания из энергосберегающей лампы

Может показаться, что это дело так называемых радиолюбителей, опытных мастеров работы со схемами, электроприборами.

Но на деле оказывается, что заниматься «оживлением» старой техники может практически любой человек, сталкивающийся в быту с электрическими устройствами. Достаточно работать по плану и иметь схему устройства перед глазами. Мы подготовили наглядную электросхему и поэтапный план работы над блоком из ЭСЛ.

Разбираем лампу

Будьте осторожны, когда разбираете ЭСЛ. Повредив целостность колбы, можно выпустить вредные пары ртути, которые быстро распространяются вокруг. Рекомендуем аккуратно, не спеша поддевать маленькой отверткой в месте шва.

Когда вам открылась схема, соединенная с колбой четырьмя выводами питания, отрежьте их и внимательно рассмотрите состояние элементов. Внешне можно понять, что они вышли из строя, по подгоревшим местам, вздутиям; могут отпаяться концы соединений. После внешнего осмотра необходимо прозвонить электрическую цепь. По опыту радиолюбителей в ЭСЛ часто портятся конденсаторы и резисторы.

Запасные элементы берутся из схем других энергосберегающих ламп, отложенных вами для будущего блока питания. После того, как из нескольких схем соберете одну, можно двигаться дальше.

Вам нужно решить, блок питания какой мощности вы хотели бы собрать. Если мощность блока равна мощности энергосберегающей лампочки, то больших изменений не потребуется; если же захотите увеличить мощность блока питания, то нужно добавить вторичную обмотку, выложенную медным проводником.

Подготовительные работы

Итак, мы уже удалили контакты, идущие до колбы. Красным на схеме изображен удаленный нами узел ЭСЛ. На оставшиеся концы в схеме садим перемычку. Для повышения выдаваемой мощности нужно добавить к дросселю (на схеме L5) дополнительную (вторичную) обмотку. Появится резерв мощности блока питания за счет нее.

Помимо этого, добавляем новые детали в схему:

• конденсаторы (на схеме C9, С10)
• мост диодный (VD14-VD17)

Нужное количество витков для вторичной обмотки определяется в несколько этапов:

1. Укладывается временная обмотка около десяти витков и соединяется с нагрузочным сопротивлением, имеющим характеристики в пределах 30-ти ватт и более, и собственно самим сопротивлением от 5 до 6 Ом;
2. После подключения питания измеряется напряжение на нагрузочном сопротивлении;
3. Полученные цифры напряжения делятся на число витков – так узнается, какое напряжение приходит на один виток;
4. Расчет нужного количества витков для питания постоянной обмотки и подбор диаметра проводника для вторичной обмотки.

Диаметр вторичной обмотки советуем выбрать 0,5 мм.

Количество нужных витков:

X = Uвых (достигаемое напряжение БП) /Uвит (напряжение одного витка)

Кардинальные преобразования

Однако надёжней сделать импульсный блок питания с нуля, поискав трансформатор с нужными характеристиками в старой электронике. Заводские трансформаторы будут гораздо долговечней самоделки. И не нужно к тому же высчитывать количество витков по формуле, достаточно присоединить паяльником концы обмотки трансформатора к схеме.

Если вы хотите сильно увеличить мощность блока питания, в несколько раз, то нужно выпаять старый дроссель и присоединить новый (на схеме ниже обозначен как TV2). Подсоединяем к блоку два диода, составляющих выходной выпрямитель (на схеме VD14, VD15), заменяем диоды на входном выпрямителе с большей мощностью (на схеме RO) и ставим конденсатор с большей емкостью (на схеме CO). Подбирать конденсатор необходимо в пропорциях 1 Ватт выходной мощности = 1 микрофарад. На схеме изображено сто микрофарад на сто ватт.

Опробовать блок питания можно на лампочке аналогичной мощности. Главное следить за тем, чтобы температура трансформатора нашего блока не превышала 60ºС, а транзисторов 80ºС. Измеряется температура ртутными либо спиртовыми термометрами. Также есть так называемые заводские термопары и термосопротивления. Опытный радиолюбитель всегда имеет такие приспособления под рукой.

Советуем посмотреть видео-инструкцию:

На батарейках, на аккумуляторах 18650 и других АКБ

Аккумуляторный паяльник на 3.6–9 В — это тот же минипаяльник по классической схеме: нихромовая нить на покрытом стекловолокном кожухе (или без него), в который вставлено жало. Отличие в том, что выводы питания подсоединяются к батарейкам или к базе с ними (повербанк, короб с секциями из любого прибора, питающегося от батареек).

Микропаяльник на батарее создают из таких элементов:

• провод, сечение 2 мм;
• сегмент антенны;
• нихромовая нить (∅ 0.2 мм), длина 10 см;
• кембрик (армированное стекловолокно);
• аккумуляторные батареи 3.7 Вольта можно использовать несколько по 1.2; 1.5 В. Отсек для них;
• деревяшка для ручки;
• обычный бытовой переключатель (как в настольных лампах);
• провод ∅ 0.3–0.6 мм (можно вытянуть из многожильного кабеля).

Этапы сборки

Алгоритм действий по порядку:

1. Снимаем с провода (∅ 2 мм) изоляцию.
2. Подбираем сегмент антенны, в который будет плотно входить жало.
3. Затачиваем жало, длина около 2 см.
4. Отрезаем 4 см от сегмента антенны.
5. Наматываем 10 см нить накаливания (ее сечение около 1.2–1.8 мм), с двух сторон оставляем по 1 см.
6. Тонкую медную жилу складываем вдвое, в петлю на конце продеваем нихромовую нить, скручиваем. Пока откладываем конструкцию.
7. Кембрик помещаем внутрь трубки из антенны.
8. Нихромовая катушка с проволокой продевается в кембрик, снаружи оставляют 1 см, из которого делают 1–3 витка — это термоэлемент.
9. Помещают жало в трубку, с другого конца — до упора термочасть.
10. Ручка: от деревяшки отпиливаем 2–3 см, в центре сверлим отверстие под нагревательный узел, от него создаем паз (надфилем, ножом, этим же сверлом).
11. Нагревательную часть вставляем, хвост загибаем в паз.
12. Просверливаем еще отверстие, меньшее и чуть дальше от центра.
13. Из тонкого медного провода скручиваем петлю на трубке, заворачиваем конец — это второй контакт. Вставляем сборку в деревяшку.
14. Загнутый проводник фиксируется силиконовым клеем, им же прикрепляется короб для батарей. Полярность может быть любая.
15. К батарейному отсеку на торце там, где контакты, приделываем выключатель, фиксируем термоклеем.
16. Соединяем части последовательно: нагревательный сегмент, переключатель, к аккумулятору (отсеку с ним).

Подставка

Ещё одним немаловажным аксессуаром является подставка. Подставку для паяльника можно без особых усилий найти в продаже по всей сети, но гораздо выгоднее сделать её своими руками.

Самый распространённый вид – проволочная подставка, которая изготавливается из толстой пружины конусообразной формы, прикрепленной к деревянной платформе. Кроме того, подставку можно смастерить из предохранителей, закрепленных на деревянном или текстолитовом основании.

Если нужна переносная подставка, то для её изготовления подойдёт любая металлическая пластина, например, от ненужного блока питания настольного ПК.

Рассмотренные нами методы позволят вам существенно сэкономить на многих деталях и аксессуарах, а так же сделать процесс изготовления максимально простым и безопасным.

Изготовление из резисторов МЛТ и ПЭВ

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Ещё один важный момент. Мини-паяльник, сделанный из резистора на 51 Ом, необходимо использовать для напряжения в 24 Вольта. Если же нужен инструмент для работы с напряжением 12 Вольт, то потребуется резистор с сопротивлением от 24 до 27 Ом.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

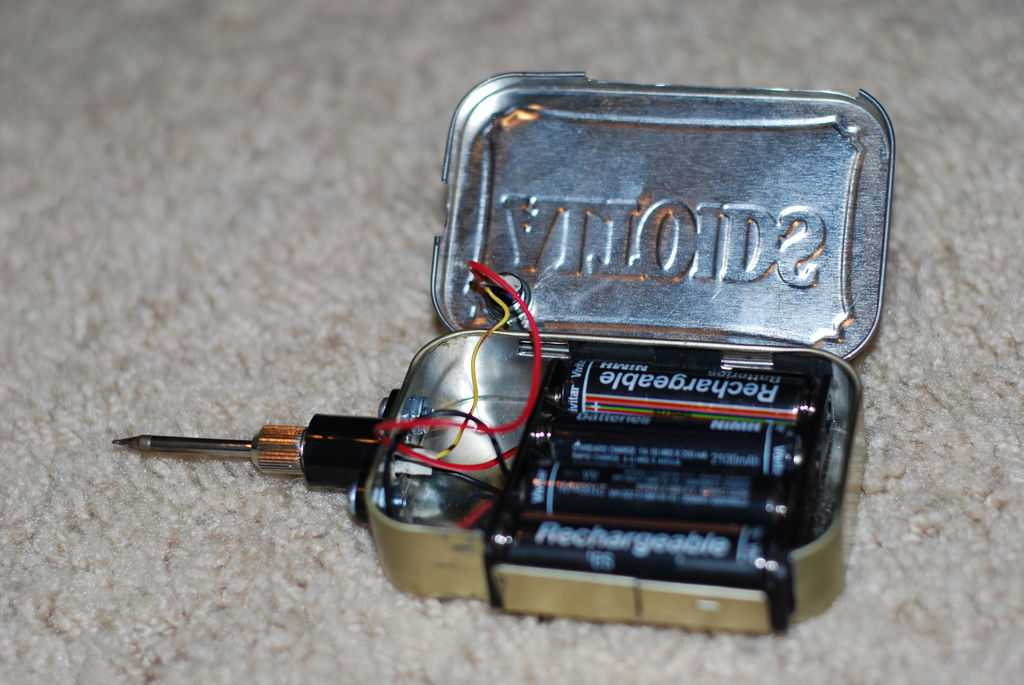

Шаг 1: Материалы

Все нужные детали можно приобрести на RadioShack, а их суммарная стоимость не превзойдет 15 баксов.

1. (это та часть, которая греется чтоб плавить припой).
2. Батарейный отсек на 4 элемента (6 вольт). У этого экземпляра имеется интегрированный выключатель, потому для вас не придется добавочно его брать.
3. Выключатель (лишь если в батарейном отсеке его нет). Этот выключатель подойдет в этом случае, если вы желаете, чтоб паяльник был повсевременно включенным без доп действия на него. Если же желаете, чтоб он выключался, когда вы отпускаете клавишу, то используйте схожее устройство.
4. Какой-нибудь корпус, чтоб вы смогли смонтировать в него все это хозяйство. Сможете употреблять данную коробку, либо ординарную древесную (при условии, что нажимало не будет касаться ее). Корпус можно создать из жестяной коробки из-под конфет Altoids. . Сможете употреблять хоть какого типа, который можно смонтировать и подключить.
5. Паяльник. Если у вас его нет, попытайтесь скрутить провода меж собой либо попросите на время паяльник у кого-то. для пайки.

Электрическая схема паяльника

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Пайка

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

ТЕХНИКА ПАЙКИ

В.Райан
2002 — 2009

PDF-ФАЙЛ —
НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ РАБОЧЕГО ЛИСТА

Пайка — единственный постоянный способ крепления компонентов
к цепи. Однако пайка требует большой практики, так как ее легко
испортить многочасовые подготовительные и конструкторские работы плохой пайкой.если ты
Следуйте приведенным ниже рекомендациям, у вас есть хорошие шансы на успех.

1. Используйте пайку
утюг в хорошем состоянии. Осмотрите наконечник, чтобы убедиться, что он не прошился
хорошая работа. Если он выглядит в плохом состоянии, это не поможет вам припаять
хороший сустав. Форма жала может быть разной от одного паяльника к другому.
далее, но обычно они должны выглядеть чистыми и не сгоревшими.

2. Ластик для печатной платы
используется для снятия любой пленки с дорожек

Это нужно делать осторожно, потому что
пленка помешает хорошей пайке компонентов на печатной плате. В
следы можно проверить с помощью лупы

Если есть пробелы в
дорожек, иногда их можно отремонтировать с помощью провода, но обычно на новой плате
быть выгравированным.

3. Поместите печатную плату,
с его компонентами в нужном положении, в зажиме. Это стабилизирует печатную плату, когда
Вы пытаетесь использовать паяльник.

4. Нагретый паяльник должен
быть помещенным в контакт с дорожкой и компонентом и позволить нагреться
их вверх. Как только они нагреются, можно наносить припой. Припой должен
поток через и вокруг компонента и пути

5. Завершив
при пайке схемы необходимо обрезать выдвинутые ножки на компонентах
с помощью кусачков для проволоки.Схема готова к тестированию.

1. Опишите этапы
участвующие в процессе пайки — прилагайте простые схемы. 2. Объясните
меры безопасности, необходимые при пайке.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ВЫБРАТЬ СТРАНИЦУ ИНДЕКСА ПП

Преимущества и недостатки

Импульсный паяльник, собранный своими руками, будет выгодно отличаться от других типов паяльников следующим:

• Малый расход электроэнергии. Она не тратится на обогрев мастерской, а расходуется только в момент пайки.
• Безопасность. Жало в нерабочем состоянии мгновенно остывает, таким устройством нельзя обжечься, поджечь что-либо на рабочем столе или проплавить изоляцию.
• Удобство использования, ремонта и обслуживания. Жало можно изготовить заменить за считанные минуты. Кроме того, жалу можно придать любую форму для выпаивания деталей в труднодоступных местах или среди плотного монтажа.

Кроме достоинств, этому типу устройств присущ и недостаток: большой вес и размеры утомляют руку при длительном использовании. Чтобы избежать этого, применяют импульсный источник питания и даже выносят его в отдельный блок.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U 2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

• Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника.
  Рис. 1: плотно входит в отверстие
• Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
• Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
• Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
• На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник.
  Рис. 2: вкрутите в теплоприемник
• Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
• Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
• Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
• При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода
  Рис. 3: поместите шнур питания в рукоятку
• Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Процесс переделки понижающего трансформатора

Выбирая понижающий трансформатор, следует помнить, что его мощность должна быть от 50 до 150 ватт. Меньшая приведет к перегреву и выходу устройства из строя, большая — к неоправданному утяжелению и громоздкости.

Импульсный паяльник на основе трансформатора

Первичную обмотку переделывать не нужно, а вторичную следует удалить, разобрав пластины. Точный расчет вторичной обмотки не требуется, важнее обеспечить максимальное сечение ее провода или шины. Обычно наматывают от двух до шести витков. Сечение должно быть в пределах от 6 до 10 мм2.

Если вторичная обмотка выполняется медной шиной, ее концы можно оставить подлиннее и использовать в качестве токопроводов, закрепив жало непосредственно к ним. Отсутствие лишних соединений повысит надежность работы и улучшит температурный режим устройства.

После окончания намотки и монтажа обязательно проверьте обмотку тестером на отсутствие замыкания

Импульсный паяльник из понижающего трансформатора

Технология

Процесс выполнения работы состоит из 3-х основных частей: выпаивание старого элемента, очистка платы от лишнего припоя и монтаж новой детали. Рассмотрим эти этапы отдельно.

Демонтаж старого компонента выполняется в определенной последовательности.

1. Перед снятием по краю корпуса микросхемы на плате нанесите риски, определяющие ее положение. Например, иголочкой аккуратно оставьте царапины. Достаточно отметить 2-е перпендикулярные стороны.
2. Установите на паяльной станции температуру нагрева. Она должна быть 345–350 градусов. Скорость потока воздуха желательно выбрать наименьшую.
3. Нанесите флюс на паяльный шов.
4. Прогрейте место соединения детали с платой. Греть надо 3–5 минут, пока не расплавится припой (это сразу будет видно). Если он не плавится – повысьте температуру на 5 градусов.
5. Греть нужно не только по центру компонента, а еще и по периметру микросхемы. Пройдитесь феном по всей длине паяльного шва.
6. Когда припой расплавится, уберите старую деталь. Для этого подденьте ее пинцетом и поднимите вверх. Вместо пинцета можно использовать плоскую отвертку, но есть риск повреждения платы. Если деталь «не идет» – значит, припой не расплавился. Продолжите нагрев.

Или еще хуже – от платы оторвется дорожка, восстановить которую еще сложнее.

Далее переходим к подготовке контактных площадок платы.

1. Расплавьте припой на месте контакта.
2. Если есть шприц, удалите с его помощью лишний металл.
3. Если шприца нет, воспользуйтесь медной оплеткой. Для этого минимально распушите ее, чтобы были видны поры. Далее обильно покройте ее флюсом, приложите к месту соединения и прогрейте феном или паяльником. Оплетка впитает в себя лишний металл. После этого остается отрезать ненужную ее часть.

Следует полностью освободить плату от припоя.

Далее переходим к подготовке детали. Главная задача – нанести на контакты припой в виде шариков одинакового размера (это называется реболлинг). Для этого воспользуйтесь трафаретом.

Для его использования проделайте следующее.

• закрепите радиокомпонент на трафарете специальной изолентой;
• с тыльной стороны шпателем нанесите паяльную пасту;
• установите температуру нагрева 300 градусов;
• прогрейте деталь вместе с трафаретом, а когда появится характерный блеск, то отключите нагрев;
• дайте полностью остыть компоненту;
• уберите изоленту;
• включите нагрев 150 градусов, прогрейте деталь и аккуратно освободите ее из трафарета.

Качественная паста образует большой гладкий шарик, а бракованная – распадается на множество мелких. При этом повышение температуры ей не поможет, и шов будет плохой.

После этого переходите к установке нового радиокомпонента.

Нанесите небольшое количество флюса.
Точно наложите новую деталь на плату. Ориентируйтесь на риски и на ощупь постарайтесь расположить микросхему на наибольшей высоте, чтобы шары на ней соответствовали контактам на плате. Можете ориентироваться на просвет между платой и деталью, для этого посмотрите на шов сбоку.
Если рисок нет, то переверните микросхему выводами вверх и приложите ее краешком к пятакам платы, после этого засеките положение детали. Затем установите элемент по этим засечкам.
Настройте температуру 345–350 градусов и прогрейте элемент. Припой должен ярко заблестеть и залить каждый контакт

Важно! Как и при снятии, прогревать компонент надо не только по центру, но и по периметру. Обойдите феном весь шов по длине.
Дождитесь полного остывания припоя. Место пайки желательно протереть спиртом.

Место пайки желательно протереть спиртом.

После этого остается только проверить плату на работоспособность.

Достоинства и недостатки

Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:

• Экономичность – электроэнергия не используется при простое инструмента;
• Безопасность — в нерабочем состоянии жало всегда холодное , что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
• Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.

К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.

Электронная схема и импульсный трансформатор разделены

Отделенный от схемы трансформатор

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT2	Биполярный транзистор	MJE13003	2	Поиск в Чип и Дип	В блокнот
Выпрямительный диод	1N4007	4	Поиск в Чип и Дип	В блокнот
VD1, VD2	Выпрямительный диод

Паяльник своими руками является неплохой альтернативой дорогим магазинным аналогам. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности (восстановление отлетевших контактов, пайка проводов при их удлинении и т.п.).

Рисунок 1. Схема устройства простого паяльника.

На современном рынке электроинструментов паяльники представлены в широком ассортименте. Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.

Импульсный мини-паяльник

Импульсный мини-паяльник обычно изготавливают из трансформатора. Для этого необходимо разобрать его корпус и снять с него «родную» вторичную обмотку. Вместо неё надо установить свою, изготовленную самостоятельно медную обмотку.

На практике зачастую хватает двух-трёх витков медной проволоки миллиметровой толщины. К новой обмотке следует подсоединить жало мини-паяльника, в качестве которого тоже может выступать медный провод.

Этот трансформатор с изменённой обмоткой размещается в заранее приготовленном корпусе, например, в форме строительного пистолета. На месте «курка» стоит установить кнопку для включения инструмента. А на месте «ствола» пистолета устанавливается стойка из материала-диэлектрика. К этой стойке аккуратно прикрепляется уже находящееся здесь жало.

Для наглядности в цепь мини-паяльника можно вставить светодиод, который будет зажигаться при нажиме на кнопку.

Пошаговая инструкция, как отремонтировать самостоятельно

Ремонт паяльника начинается с расчёта сопротивления нагревательного элемента или обмотки. Величины напряжения и сопротивления электроприбора позволяют рассчитать его потребляемую мощность. Например, сопротивление в обмотке паяльника, имеющего мощность 60 Вт и питающегося от сети 36 В, должно быть равно или чуть больше 22 Ом.

Для ремонта необходимо подготовить следующие инструменты:

• пассатижи;
• острый нож;
• сопротивление керамическое «ПЭВ-10»;
• нить асбестовая.

Предварительно подготавливается керамический резистор. Провода электропитания должны подходить к его основанию, чтобы проверять электронную мощность и отдачу тепла.

Под рукой нужно иметь проволоку из нихрома, её диаметр должен соответствовать параметрам обмотки. Витки укладывают вплотную. При накаливании поверхность проволоки из нихрома будет окисляться, создавать изолирующий слой. Намотанный слой, который по правилам не должен помещаться в первый ряд, покрывают слюдой и размещают во втором ряду.

Перед ремонтом паяльника желательно иметь под рукой его схему. Начертить её можно путём прочтения инструкции или по ходу разборки инструмента на составляющие части.

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Вы приобрели паяльник, но качество его работы не устраивает? Тогда вы найдете в этой статье материал, как ремонтировать паяльник, если вы не хотите его сдавать в мастерскую, а решили справиться своими руками. В представленном видеоуроке речь идет о дешевом китайском устройстве, в котором нужно заменить кое-какие детали.
