Монтёрские когти км-1, км-2, км-3 для деревянных и железобетонных опор

Монтёрские когти. Поднимаемся на электрическую опору

Конструктивные исполнения

Вид когтей зависит от материала опоры, на которую предстоит взбираться электрику, диаметра опоры и зева когтей в их разомкнутом положении. Все типоразмеры стандартизированы в соответствии с нормами ГОСТ 14331-77, ТУ34-09-10147-88, и ТУ 34-2412-77.

Монтёрские когти для подъёма на обычные деревянные опоры, либо опоры с железобетонными приставками, включают в себя следующие элементы:

Стальные дуги, конфигурация которых может быть в виде полукруга (для круглых опор), либо заоваленного прямоугольника (для прямоугольных опор).
Съёмные шипы, имеющие различной формы наконечники.
Платформы для ступней работающего.
Двухслойные кожаные ремни, при помощи которых производится фиксация ступни.

Конструктивно близки к данным изделиям так называемые монтёрские лазы. Они предназначены для подъёма электромонтёра на железобетонные опоры, а потому имеют дугу прямоугольной формы. Выпускаются и комбинированные когти-лазы. С их помощью можно взбираться на деревянные, металлические и железобетонные опоры.

Принцип действия монтёрских когтей основан на том, что под воздействием силы тяжести платформа с ногой электролинейщика начинает скользить вниз, одновременно проворачиваясь вокруг своей оси. Дуга при этом входит в препятствие с поверхностью опоры, и вонзается своими шипами в материал (для дерева), либо упирается торцом шипа в железобетон или сталь.

Поскольку шипы изготавливают из закалённых конструкционных сталей марок не ниже 40Х по ГОСТ 4543-81, то самозаклинивание шипа по железобетону происходит без повреждения шипа, и, следовательно, весьма надёжно. С целью повышения безопасности количество шипов составляет не менее трёх.

Для наиболее ответственных вариантов применения выпускаются сменные шипы из твёрдых сплавов типа ВК 25 или ВК 30.

С увеличением нагрузки на шипы усилие фиксирования когтей или лазов возрастает.

Монтёрские когти для работ на деревянных опорах

Конструктивные возможности серийно выпускаемых согласно ГОСТ 14331-77 монтёрских когтей для деревянных опор, представлены далее:

Типа КМ-1 – рекомендуемый диаметр опоры 140…245 мм, зев 245±10 мм;
Типа КМ-2 – рекомендуемый диаметр опоры 220…315 мм, зев 315±10 мм;
Типа КМ-3 – рекомендуемый диаметр опоры 310…415 мм, зев 415±10 мм.

На одной из боковых поверхностей каждой платформы имеются ушки для прикрепления стальных дуг. По остальным краям платформы выполняются невысокие бортики, наличие которых исключает случайное соскальзывание ноги электромонтёра.

На тыльной поверхности платформы для её усиления при изготовлении формуются рёбра жёсткости.

Фиксирующая часть дуги свободно проворачивается в ушках, обеспечивая фиксацию шипов по опоре в момент подъёма электролинейщика. Допустимый люфт должен быть не выше ±15º.

Испытывая значительные напряжения трения, стальные шипы со временем тупятся и деформируются. Стойкость твёрдосплавных шипов значительно выше, однако они чувствительны к ударам и изгибающим нагрузкам. Замена шипов не представляет сложностей, поскольку их крепёжная часть имеет резьбу.

Шипами аналогичной конструкции снабжается и задняя часть платформы.

Крепление ноги работающего к дуге когтя производится при помощи ремней. С целью обеспечения эластичности их верхняя часть изготавливается из юфти, а нижняя – из сыромятной кожи, пропитанной животным жиром. Сшивка элементов ремня выполняется капроновыми нитками, а толщина ремня и диаметр ниток рассчитываются на нагрузку не менее 140…160 кг.

Когти и лазы для работ на железобетонных опорах

Лазы и комбинированные когти рассчитываются на эксплуатацию в более тяжёлых климатических условиях – допустимый температурный диапазон их применения составляет -40…+50ºС.

Маркировка таких изделий для стальных опор – КММ, комбинированных когтей-лазов для железобетонных опор – КЛМ, а универсальных монтёрских лазов – ЛУ, после чего следует порядковый номер, обозначающий технологические возможности оснастки.

Когти и лазы по бетонным опорам

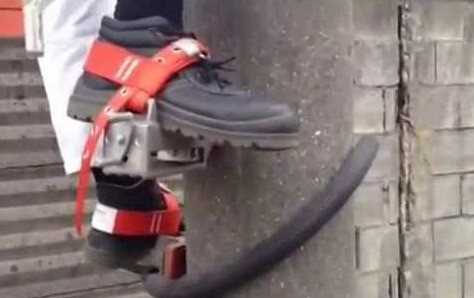

В комплекте страховочного снаряжения для работ на бетонной опоре особую роль играют монтерские лазы. Данный элемент экипировки позволяет монтажнику быстро, без привлечения специальной техники подняться на железобетонную опору. Отличаются удобством в использовании, надежностью.

Строение

Монтерские лазы (когти) — конструкция из двух основных деталей:

металлический крюк;
ремень.

Крюк имеет форму трапеции, прямоугольника. Для прочного сцепления с опорой оснащен зубцами, саморегулирующимися шипами. Ремни сделаны из натуральной кожи, сшитой в два слоя. Общий вес конструкции — от трех до пяти килограмм.

Лаз работает при помощи момента импульса: разный уровень шипов позволяет сильнее фиксироваться крюкам под воздействием веса человека. Чем больше вес — тем лучше сцепление. Тяжесть тела, какой бы она ни была, создаст необходимый момент импульса, позволяющий удержать нужную массу.

Основные виды

Для бетонных столбов трапецеидального сечения используют такие виды монтажных лазов (для СВ-105 линии электропередачи 10 кВ и СВ-95 ЛЭ 0,4 кВ): ЛМ-1, ЛМ-1М, ЛМ-1У, ЛМ-3, ЛМ-3М, ЛМ-3У.

Универсальные

Подходят для бетонных опор трапециевидной в сечении формы любой высоты. Имеют такую конструкцию: подножка, скоба зацепления, регулировочная вставка, крепежный ремень. Крюк производится из металлической трубы, оснащенной элементами крепежа. Подножка имеет специальные пластины с углублениями для фиксации двух слоев кожаных хомутов. Пряжки легко, быстро расстегиваются.

Монтерские когти — лазы

С их помощью выполняют обслуживание электросетей на трапециевидных опорах. Являются конструкцией, сочетающей основные особенности кошек и лаза. Элементы изделия: крюк с крепежами, подножка с металлической основой, двойной слой кожи. Крюк — металлический, с крепежным хомутом, оснащенным шпорами. Делятся на два вида:

КЛМ-1 раствором 168 мм;
КЛМ-2 раствором 190 мм.

Монтерские лазы КРПО

С их помощью осуществляется поднятие на бетонные опоры прямоугольной в разрезе формы (140х240, 180х300). Ширина охвата — от 160 до 203 мм, вес — меньше четырех с половиной килограмм.

Монтерские когти-лазы КЦО

Используют для подъема, если опора имеет круглую форму в разрезе. Комплектация включает шпоры твердого металлического сплава, кожаные хомуты. Подходят для работы на центрифугированных столбах линий электросети: СКЦ11-2.5-2, С2\11.1, С1.85\10.1. Когти имеют раствор 315 мм. Вес — не больше пяти килограмм.

Правила пользования

К лазам применяют такие критерии:

соответствие нормативам;
наличие логотипа фирмы-производителя, краткого значения вида когтей, даты выпуска, технических данных, серийного номера;
прохождение регулярной проверки безопасности статической нагрузкой. Периодичность — один раз в полгода.

В самом начале подъема когти проверяются работником и руководителем. Дополнительно выдается пояс для поддержки. Осмотр включает проверку:

даты прохождения испытания;
исправности узлов, деталей;
состояния шпор;
состояния швов хомута;
прочности застежек;
если предусмотрены гаечные замки, шплинты — их присутствие.

Металлические элементы должны быть в идеальном состоянии, без повреждений, вмятостей, сколов, расщелин, острых краев. А места сварочных стыков — ровные, для безопасного передвижения по бетону. Дополнительно проверяют техсостояние:

фиксации С-образной части с подножкой;
резьбы;
переменных пластин;
прочности крепления стопорных гаек.

Шипы меняют на новые, если найдены дефекты, повреждения, снизилась заостренность. После ремонта когти проходят дополнительную проверку. Быть уверенным в лазах можно после проведения испытания: на протяжении пяти минут придавать статической нагрузке крепежный ремень вдоль середины подножки. Дополнительно проверяют кошки нагрузкой 1350Н, ремни — растягивают на протяжении минуты с силой 675Н. Процесс проведения проверки описывается в инструкции.

Дальше конструкция проходит осмотр. Поврежденные во время проверки когти больше не используются. Раствор и подъем кошки измеряется перед испытанием и после него, фиксируется специальной документацией. Монтерские когти для передвижения по бетонным столбам электропередач используют специалисты старше 18 лет. От них требуют:

наличие документов, подтверждающих право проводить верхолазные работы;
наличие справки о медосмотре;
допуск к работе или присутствие контролирующего опытного специалиста в первый рабочий год.

Область применения

Такое оборудование позволяет работникам обходиться без вызова спецтехники для устранения неполадок с ЛЭП. Крюки по бетону предназначаются для быстрого подъема рабочего по бетонному или деревянному столбу ЛЭП к его верхнему отделу. Использование личного оборудования дает возможность выполнить работу проще и быстрее, чем с помощью автомашины с башней. Специальную технику не всегда удается использовать. Это зависит от особенности местности и плотности застройки городов.

На лазах электрик способен проводить монтаж и прокладку кабеля, осуществлять срочные ремонтные работы, менять лампочки фонарей на деревянных столбах. Замена ламп зачастую проводится посредством лазов, так как из-за большого числа фонарных опор использовать специальную технику финансово не выгодно. Электрику проще и быстрее подниматься наверх самостоятельно.

О когтях электромонтера

Если деревья нужно завалить полностью, а не отпилить макушки, то подойдет следующий способ. На дерево можно залезть по сучкам и так, а можно приставить длинную лестницу. Обычно в верхней части сучки расположены плотнее. Привязать три веревки выше центра тяжести дерева (определить можно на глазок, обычно, чуть выше трети высоты) Растянуть треугольником и зафиксировать за окружающие деревья или за вбитые в землю, прочные колья (трубы, рельсы и т.п). «Мертвыми» узлами не вязать, лучше использовать двойной схватывающий узел. Пилить снизу, как обычно. Пенек оставить повыше. Запил и выборка ствола в сторону планируемого «падения». Если пилу жмет, следует поработать топором. Дать небольшую слабину веревке (противоположной направлению падения). Ломом (трубой) сдвинуть ствол с пенька. Подтянуть растяжки. Отпилить следующий кусок. Так, потихонечку, укорачиваем снизу ствол. ПРИМЕЧАНИЯ. Пилить лучше осенью, когда не дереве будет меньше листвы. Веревку использовать капроновую (плетеную) диаметром не меньше 8 мм. Лучше «десятку». Веревка должна быть тестирована. Работу лучше проводить не в одиночку, а с грамотными (понимающими задачу) помощниками. Способ неоднократно применял на деревьях с толщиной комля до 30 см. Более толстые таким способом пилить не приходилось.

Монтёрские когти для работ на деревянных опорах

Типа КМ-1 – рекомендуемый диаметр опоры 140…245 мм, зев 245±10 мм;
Типа КМ-2 – рекомендуемый диаметр опоры 220…315 мм, зев 315±10 мм;
Типа КМ-3 – рекомендуемый диаметр опоры 310…415 мм, зев 415±10 мм.

Платформа когтей серии КМ выполняется штампованной, с перфорируемыми отверстиями, что позволяет увеличить надёжность соприкосновения ступни с поверхностью, при одновременном снижении веса платформы. После штамповки платформа закаливается до твёрдости НRС 38…42. На одной из боковых поверхностей каждой платформы имеются ушки для прикрепления стальных дуг. По остальным краям платформы выполняются невысокие бортики, наличие которых исключает случайное соскальзывание ноги электромонтёра. На тыльной поверхности платформы для её усиления при изготовлении формуются рёбра жёсткости.

Быстроизнашиваемой частью монтёрских когтей являются шипы, несмотря на то, что их исходная твёрдость после закалки составляет 45…50 HRC. Для когтей по деревянным опорам шипы всегда производят с коническими наконечниками. Испытывая значительные напряжения трения, стальные шипы со временем тупятся и деформируются. Стойкость твёрдосплавных шипов значительно выше, однако они чувствительны к ударам и изгибающим нагрузкам. Замена шипов не представляет сложностей, поскольку их крепёжная часть имеет резьбу. Шипами аналогичной конструкции снабжается и задняя часть платформы.

Условия эксплуатации оборудования

Использование лазов допускается при соблюдении следующих условий:

Целостность всех элементов: металлической рамки, опорных площадок, захватов, удерживающих ремней;
Обязательная поверка лазов – подобное оборудование в обязательном порядке каждые два года проходит поверку в специализированных лабораториях. В ходе поверки производится определение значений прочностных характеристик основных конструкций лазов заявленным, выдается заключение о безопасности использования подобного оборудования. На поверенном оборудовании обязательно должно стоять клеймо с указанием даты поверки;
Нежелательно использование лазов сомнительного происхождения: не имеющих логотипов производителей, отметок о первичной поверке;
Требуется наличие соответствующего образования или прохождение обучения по использованию подобного оборудования;
Отсутствие посторонних элементов – для безопасного использования заводских моделей лазов запрещается производить их самостоятельную модернизацию, замену конструктивных элементов и шипов самодельными.

Все тонкости работы с лазами описывает специальная инструкция для электриков, высотных монтажников.

Когти-лазы

Когти, лазы – это такие приспособления, которые используются для поднятия монтажника на высоту без применения автовышки. Данное устройство применяется в комплекте со страховочными привязями и стропами и может использоваться для перемещения как по деревянным, так и по металлическим или железобетонным опорам.

Конструкция

Конструкция когтей-лазов состоит из пары стальных частей, изгибающихся полукругом (в серповидной форме) или изогнутых под прямым углом, и имеющих шипы, которые обеспечивают зацепление на опоре. Эти элементы крепятся к специальной подложке для ног, удерживающей ступню с помощью прочных ремней крепления. Когти-лазы используются вместе со страховочными привязями и стропами для удержания рабочего в вертикальном положении.

Чем отличаются когти от лазов

Монтерские когти применяются при подъеме на округлые деревянные, металлические опоры, или опоры из дерева с железобетонными пасынками. Когти имеют серповидную форму захватывающего элемента, обладающего фиксированным размером.

Лазы используются при поднятии на бетонные опоры. Такие устройства выполнены изогнутыми под прямым углом, что позволяет совершать подъемы на трапецеидальные или прямоугольные столбы. Такого рода лазы могут иметь возможность регулирования размера в зависимости от параметров опоры.

Правила использования

Когти-лазы можно использовать только по назначению – в инструкции (паспорте) четко прописан тип опор, на которых возможно применения данного типа устройства.

Перед непосредственной эксплуатацией нужно проверить когти-лазы на отсутствие любого рода повреждений и неисправностей (сколов, трещин, заусенцев), а также удостовериться в прохождении ими планового осмотра. Во время проверок когтей и лазов досконально осматриваются сварочные швы, болтовые соединения, устанавливается целостность шипов и фиксаторов. Периодичность плановых проверок – не реже двух раз в год. Также, не стоит использовать когти лазы после окончания срока эксплуатации – в данном случае даже без видимых повреждений свойства металла по истечению определенного времени теряют свою эффективность, и средство защиты больше не отвечает заданным требованиям безопасности.

Так как совместно с когтями-лазами в обязательном порядке используются страховочные привязи, предохранительные пояса и пр., данные средства защиты также подлежат проверке на исправность перед их использованием.

К работе с когтями и лазами допускаются только сотрудники, прошедшие специальное обучение, а также не имеющие медицинских противопоказаний к высотным работам.

Когти-лазы могут использоваться при температурах от -40 до +50 градусов.

После каждого использования, когти-лазы следует очистить от грязи и пыли, перед тем как убирать их на хранение.

Хранение и уход

Как и в случае со всеми видами средств индивидуальной защиты, очень важно соблюдать правильные условия хранения когтей лазов, чтобы не навредить их эксплуатационным качествам. Рекомендуемый диапазон хранения устройств обычно от -20 до +30. Важно поддерживать умеренный режим влажности, оберегать когти-лазы от попадания на них влаги, воздействия прямых солнечных лучей

Важно поддерживать умеренный режим влажности, оберегать когти-лазы от попадания на них влаги, воздействия прямых солнечных лучей

В любом случае, стоит изучать инструкцию, прилагаемую к каждому устройству, т.к. в ней описаны условия хранения конкретной модели

Важно поддерживать умеренный режим влажности, оберегать когти-лазы от попадания на них влаги, воздействия прямых солнечных лучей. В любом случае, стоит изучать инструкцию, прилагаемую к каждому устройству, т.к

в ней описаны условия хранения конкретной модели

в ней описаны условия хранения конкретной модели.

Особого ухода когти-лазы не требуют. После непосредственной эксплуатации достаточно протереть их от грязи, осмотреть на наличие повреждений.
