3 способа передачи энергии без проводов

Постоянный ток

Вторым способом передачи электрического тока потребителю, является постоянный ток. Подобный ток является выпрямленным. Он встречается в аккумуляторах, батарейках, зарядных устройствах. Такой ток и сейчас подается потребителям некоторых стран, но в очень малых количествах. Его вырабатывают солнечные батареи. Постоянный ток можно подавать по действующим ЛЭП и подземным кабелям. Плюсы такой передачи, следующие:

  1. С расстоянием нет потери мощности. Не придется завышать напряжение на электростанции.
  2. Статическая устойчивость не оказывает влияния на передачу и распределение.
  3. Не требуется настраивать частотную синхронизацию.
  4. Напряжение можно передать всего по одной линии с одним контактным проводом.
  5. Нет влияния электромагнитного излучения.
  6. Минимальная реактивная мощность.

Постоянный ток для потребителя не подается только по причине огромной себестоимости оборудования для электростанций.

Проводимость электрического тока и процент завышения в начале передачи, во многом зависят от сопротивления самой ЛЭП. Снизить сопротивление, — а тем самым нагрузку — можно при помощи охлаждения до сверхнизкой температуры. Это помогло бы увеличить расстояние для передачи энергии и существенно снизить потери. Сегодня нет технологии занижения температуры линии электропередачи. Такая технология является крайне дорогой и требует больших изменений в конструкции. Но в регионах крайнего севера этот способ вполне работает и намного занижает процент передачи мощностей и потери от расстояния.

Стандартизованные умы

Великие мира сего понимают важность технологий и не хотят допускать смешения стандартов от разных производителей (как это было на заре компьютерной индустрии). Одним из первых Министерство внутренних дел и коммуникаций Японии решило принять стандарты беспроводной передачи энергии. Его варианты были предложены Toshiba, которая уже работает над разработкой, исследованием и стандартизацией стандартов беспроводного питания для бытовой техники

Инициативные группы надеются вывести готовую технологию на рынок в период с 2015 по 2020 годы. Стандартизация будет разделена на три этапа: первый предполагает разработку стандартов индуктивной связи: технология сможет загружать объекты на расстояние до несколько миллиметров на частоте в несколько сотен кГц, вторая стандартизирует метод индуктивной резонансной связи, разработанный в Массачусетском технологическом институте для зарядки объектов на расстоянии нескольких метров от источника… Третья фаза стандартизирует приемники для обеспечения высокой энергоэффективности и, на основе этого стандарта, производители самого разнообразного оборудования смогут разрабатывать новые устройства

Его варианты были предложены Toshiba, которая уже работает над разработкой, исследованием и стандартизацией стандартов беспроводного питания для бытовой техники. Инициативные группы надеются вывести готовую технологию на рынок в период с 2015 по 2020 годы. Стандартизация будет разделена на три этапа: первый предполагает разработку стандартов индуктивной связи: технология сможет загружать объекты на расстояние до несколько миллиметров на частоте в несколько сотен кГц, вторая стандартизирует метод индуктивной резонансной связи, разработанный в Массачусетском технологическом институте для зарядки объектов на расстоянии нескольких метров от источника… Третья фаза стандартизирует приемники для обеспечения высокой энергоэффективности и, на основе этого стандарта, производители самого разнообразного оборудования смогут разрабатывать новые устройства.

Кто бы мог подумать, что такие обыденные вещи, как электрические зубные щетки, одними из первых получат беспроводное питание? На рисунке показана реализация WiTricity: все приборы, включая настольную лампу, не имеют проводов. Разве это не сказка?

Как происходит передача?

Если рассматривать последние разработки американских и корейских ученых, то ведущая роль в них принадлежит магнитно-резонансным системам CMRS и DCRS. Технология исследователей из Южной Кореи более совершена. Они сумели передать электрическую энергию на пять метров. За счет работы компактных дипольных катушек DCRS, появилась возможность запитать каждого потребителя в помещении средних размеров без использования проводов.

Конечно, современная аппаратура не столь совершенна, так как есть ограничение длины пути электричества по воздуху. Но мировые ученые работают над этим. Уже сегодня можно заметить, как новые достижения входят в повседневную жизнь.

Классификация линий электропередач

Беспроводная передача электроэнергии

Существует множество разновидностей ЛЭП. Каждый из видов заточен под свои определённые нужды и задачи. В соответствии с этим, ПУЭ регламентирует следующую классификацию воздушных линий электропередач.

По классу напряжению ЛЭП бывают:

  • низковольтные, до 1 кВ;
  • высоковольтные, свыше 1 кВ.

По назначению:

  • Межсистемные линии с напряжением от 500 кВ и выше;
  • Магистральные, 220-500 кВ;
  • Распределительные, 110-220 кВ;
  • Линии 35 кВ для питания сельхоз потребителей;
  • ЛЭП 1-20 кВ, используемые в пределах одного населённого пункта.

Род электрического тока в ЛЭП подразделяются на:

  • переменный (практически все линии);
  • постоянный ток (встречается редко, в основном 3,3 кВ контактной сети железной дороги).

Плюсы и минусы

Конечно, у этого изобретения есть свои преимущества перед проводными методиками, и недостатки. Предлагаем их рассмотреть.

К достоинствам относятся:

  1. Полное отсутствие проводов;
  2. Не нужны источники питания;
  3. Необходимость батареи упраздняется;
  4. Более эффективно передается энергия;
  5. Значительно меньше нужно технического обслуживания.

К недостаткам же можно отнести следующее:

  • Расстояние ограничено;
  • магнитные поля не так уж и безопасны для человека;
  • беспроводная передача электричества, с помощью микроволн или прочих теорий практически неосуществима в домашних условиях и своими руками;
  • высокая стоимость монтажа.

Для каждого устройства нужна своя зарядка

Та же проблема с позиционированием электромагнитных катушек в итоге ведёт к следующей — отсутствие единого стандарта в отрасли.

Компании договорились использовать слаботочную Qi-технологию и унифицировали устройства. Но то Samsung, то Xiaomi выпускают модели, которые не работают с чужими зарядками на полной скорости.

Высокомощная беспроводная зарядка Xiaomi, представленная пару месяцев назад, работает только при точном попадании на базу.

И заряжает быстро батарею только до 50%, снижая мощность в последствии с 80 до 20 Вт. Причем, даже на максимальной «скорости» эффективность составляет только 65 Вт.

Эта зарядка не работает «на пониженных оборотах» с другими смартфонами — катушки имеют другой размер. По той же причине стандартные Qi-зарядки «раскачиваются» с соответствующим Mi 11 Ultra только до 10 Вт.

Нужен единый стандарт процесса, иначе инфраструктура будет работать только для одного производителя.

Даже в отношении смартфонов пользователю это не выгодно. А что говорить об автомобилях?

Особенно когда существующие прототипы от Momentum Dynamic обещают невероятные невозможные 100% КПД?

Перспективы беспроводной передачи электричества

В близкой перспективе ожидается массовое внедрение в быт системы PoWiFi, состоящей из роутеров с функцией передачи электроэнергии на несколько десятков метров, и бытовых приборов, питание которых осуществляется за счет приема электричества из радиоволн. Такая система в данный момент активно тестируется и готовится к широкому использованию. Детали не разглашаются, но по имеющейся информации «изюминка» заключается в том, что используется синхронизация электромагнитных полей источника и приемника беспроводного электричества.

В очень отдаленной перспективе рассматривается вариант отказа от использования традиционных электростанций в глобальном масштабе — будут использоваться солнечные станции на околоземной орбите, преобразующие энергию солнечного света в электрическую. На поверхность планеты электричество предположительно передаваться будет через ионизированный воздух или плазменные каналы. А на самой земной поверхности исчезнут обычные линии электропередачи, их место займут более компактные и эффективные системы передачи электричества через литосферу.

Основные технологические процессы в электроэнергетике

Нормативы потребления электроэнергии на человека без счетчика

Производство электроэнергии в России базируется на трёх китах энергетической системы. Это атомная, тепловая и гидроэнергетика.

Три вида генерирования электричества

Электростанция Топливо Генерация
ТЭС Уголь, мазут Получение пара от сгорания топлива, который движет турбины генераторов
ГЭС Потенциальная энергия потока воды Движение турбин под напором воды
АЭС Урановые сердечники Получение пара от тепла ядерной реакции. Энергия пара движет генераторные паротурбины

Ультразвуковой способ

Студентами Пенсильванского университета (США) на недавней выставке в 2011 году был продемонстрирован способ передачи электротока с помощью ультразвука. Передатчик генерировал акустические волны в ультразвуковом диапазоне, приёмник преобразовывал их в электрический ток. В качестве носителя энергии ультразвук был выбран не случайно. Его воздействие на организм человека абсолютно безвредно.

Несовершенство этого способа заключается в том, что КПД передачи очень низкий, нужны прямая видимость между абонентами и ограниченность расстояния (7-10 метров).

Метод электромагнитной индукции

Работа обыкновенного трансформатора даёт представление о том, как осуществляется передача электричества без проводов методом электромагнитной индукции. В процессе участвуют две катушки. Магнитное поле, возбуждаемое протекающим током по виткам первичной обмотки, индуцирует электрический поток во вторичной обмотке трансформатора.

Примерами использования эффекта электромагнитной индукции могут быть зарядные устройства смартфонов и электрические зубные щётки. Недостатком такого способа передачи энергии является непременная близость катушек. Даже при небольшом увеличении промежутка между обмотками большая часть энергии начинает распыляться в пространстве.

Один из видов электромагнитной индукции – это использование резонанса. Суть способа заключается в том, что приёмник и передатчик функционируют в одном частотном диапазоне. Передающее и приёмное устройства представляют собой соленоид с одним слоем витков. Генерирующий прибор оснащён конденсаторной схемой, с помощью которой он настраивается на частоту приёмника.

Демонстрация метода электромагнитной индукции

Электростатическая индукция

В основе метода заложен принцип прохождения энергии через тело диэлектрика. Способ называют ёмкостной связью. Генератор создаёт в ёмкости электрическое поле, которое возбуждает разницу потенциалов между двумя электродами потребителя.

Никола Тесла для демонстрации беспроводной лампы освещения использовал именно метод электростатической индукции. Лампа получала питание от переменного электрического поля высокой частоты. Она светилась ровно, независимо от её перемещения в пространстве комнаты.

Микроволновое излучение

Специалисты космотехники разработали способ передачи электроэнергии от орбитальных солнечных батарей на космические корабли с помощью радиосигнала микроволнового диапазона. Проблема этого метода состоит в том, что для приёма и передачи пучкового излучения требуются антенны с очень большой диафрагмой.

Учёные НАСА в 1978 году пришли к выводу, что для передачи микроволнового луча частотой 2,45 ГГц излучающая антенна должна иметь диаметр отражающей поверхности 1 км. Приёмная ректенна должна быть диаметром 10 км. Уменьшить эти размеры возможно путём использования сверхкоротких волн. Однако сигналы такого диапазона быстро поглощаются атмосферой или блокируются дождевыми осадками.

Обратите внимание! Безопасная плотность мощности излучаемой энергии равняется 1 мВт/см2. Этой норме отвечает антенна диаметром 10 км с передающей мощностью потенциала 750 МВт

Электропроводность Земли

Существует теория использования недр и океанов Земли для беспроводной передачи энергии. Электропроводимость гидросферы, залежей металлических руд может быть использована для передачи низкочастотного переменного тока. Электростатическая индукция диэлектрических тел может возникать в огромных залежах кварцевого песка и тому подобных минералов.

Передача электрического тока возможна также через воздушное пространство методом электростатической индукции. Никола Тесла в своё время выдвинул предположение, что в будущем появятся технологии, которые для передачи электроэнергии будут использовать землю, океанические воды и атмосферу планеты.

Всемирная беспроводная система

Впервые о Всемирной беспроводной системе передачи электроэнергии стало известно от великого учёного Теслы. В 1904 году он заявил, что создание ВБС, используя высокую электрическую проводимость плазмы и Земли, вполне осуществимо.

Беспроводное электричество взаимодействует с металлом

На самом деле существующие зарядки чуть сложнее, чем просто набор катушек: есть ещё несколько уровней защиты на уровне протокола (да-да, зарядник и гаджет общаются между собой) и схемотехники.

Один из уровней блокирует включение зарядки при попадании металлического предмета на электромагнитный передатчик.

Оказавшись над передающей индукционной катушкой, металл неизбежно начнёт нагреваться. Например, нескольких минут хватит, чтобы та же скрепка раскалилась и начала плавить пластик.

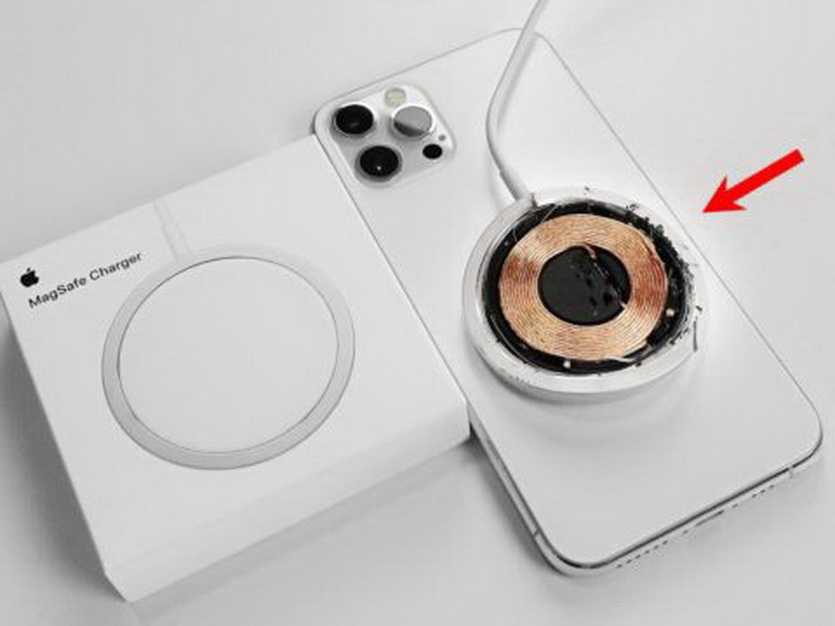

В MagSafe и автомобильных держателях магниты и их ответные металлические части лежат в стороне от катушки, поэтому взаимодействия нет.

В более сложных системах сначала нужно отладить очень точное позиционирование. Для автомобиля, дрона или розетки такое маловероятно.

Теоретически, можно подобрать частоту передачи, при которой взаимодействие будет минимальным (потребуются хитрые катушки).

Прототип решения существует и много лет тестируется. Но до серии ещё не дошло, и вряд ли это произойдёт в обозримом будущем: стоимость высокая, сложность изготовления и работы повышена.

Ко всему прочему, процесс зарядки более нестабилен.

Беспроводная передача энергии в применении к соединителям

Глядя на рынок традиционных электрических соединителей, легко заключить, что не бывает универсальных соединителей, годных на все случаи жизни. Существует широкое разнообразие изделий, различающихся по размерам и числу контактов. Логично ожидать, что и WiCo будут подразделяться на различные типы. Поэтому разработчики и клиенты (в данном случае производители комплектного оборудования) должны осознавать, что, как и в случае традиционных соединителей, для большинства WiCo потребуется заказная разработка.

Большинство представленных на рынке изделий, в которых беспроводная передача энергии применяется для зарядки аккумуляторов, выполнены в соответствии с тем или иным признанным стандартом (например, Qi или AirFuel ), чтобы соблюсти требования к функциональной совместимости и техническим характеристикам. Но эти стандарты предназначены, главным образом, для применения в мобильных гаджетах и бытовой электронике. В некоторых случаях ту же аппаратную часть можно было бы приспособить для других целей, но при этом придется столкнуться с ограничениями — например, наводки, скорость передачи данных, спецификация и т. д., поскольку конструкция системы с WiCo зависит от ряда факторов:

  • Радиус действия, т. е. максимально допустимое расстояние (воздушный промежуток) между передатчиком и приемником по всем трем осям (X, Y, Z).
  • Потребная выходная мощность приемника (стабилизированное выходное напряжение и максимальный ток нагрузки, которые должен обеспечивать соединитель).
  • Тепловые режимы. Этот фактор тесно связан с полным КПД системы (отношением мощности на выходе к мощности на входе). В некоторых применениях не допускается повышение температуры сверх некоторого значения.
  • Габариты. Геометрические размеры передатчика и приемника являются зачастую одним из ключевых ограничений.
  • Стойкость к воздействию внешних факторов. К примеру, WiCo не страшен контакт с жидкостями.
  • Себестоимость. В зависимости от применения она может играть значительную роль.

Отметим, что для WiCo может не требоваться функциональная совместимость, поскольку системы, в которых они применяются, обычно «закрытые», т. е. всегда комплектуются известными (подобранными друг к другу) передатчиком и приемником. Это открывает разработчикам возможности для индивидуальной модификации и оптимизации себестоимости.

Несмотря на вышесказанное, можно предположить, что некоторые классы WiCo будут стандартизированы, как это произошло с USB в случае электрических соединителей. При этом, чтобы получить статус стандарта, соединитель должен решать некоторую задачу, которая часто встречается в одной или нескольких отраслях.

Беспроводная передача

Передать и распределить ток по потребителям без использования проводов, это реалии наших дней. Об этом способе впервые задумался и воплотил его в жизнь Никола Тесла. На сегодняшний день ведутся разработки в этом направлении. Основных способов всего 3.

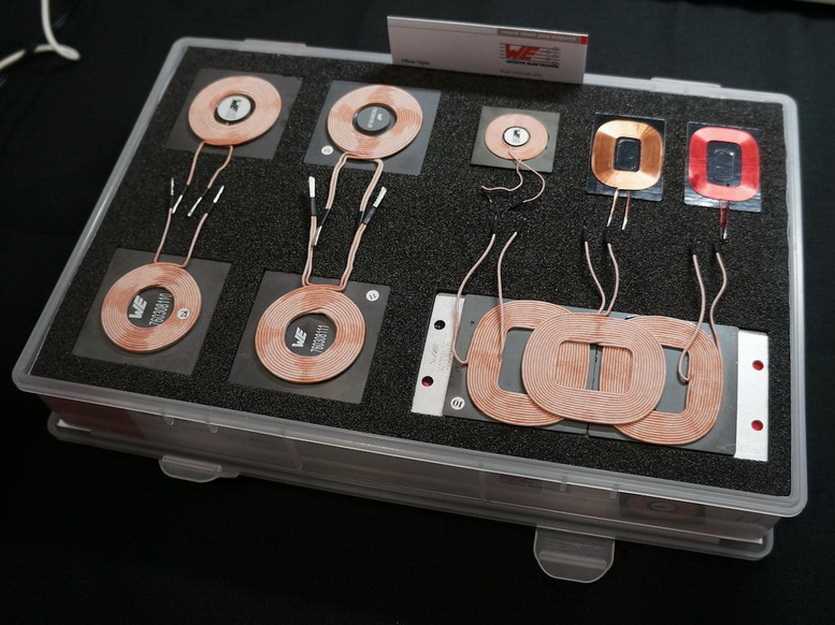

Катушками индуктивности является свернутый в спираль изолированный провод. Метод передачи тока состоит из 2 катушек, расположенных рядом друг с другом. Если подать электрический ток на одну из катушек, на второй появится магнитное возбуждение такого же напряжения. Любые изменения напряжения на катушке передатчике, изменятся на катушке приемнике. Подобный способ очень прост и имеет шансы на существование. Но есть и свои недостатки:

  • нет возможности подать высокое напряжение и принять его, тем самым невозможно обеспечить напряжением несколько потребителей одновременно;
  • невозможно передать электричество на большое расстояние;
  • коэффициент полезного действия (КПД) подобного способа — всего 40 %.

На данный момент актуальны способы простого использования катушек, как источника и получателя энергии. Этим способом заряжают электрические самокаты и велосипеды. Есть проекты электромобилей без аккумулятора, но на встроенной катушке. Предлагается использовать дорожное покрытие в качестве источника, а машину в качестве приемника. Но себестоимость прокладки подобных дорог очень высокая.

Микроволны

Микроволны — специальные линии, имеющие длину в 12 сантиметров и частоту в 2,45 гигагерц, которые прозрачны для атмосферы. Вне зависимости от погоды, потеря энергии будет равна 5%. Вначале необходимо преобразование электротока в микроволны, потом их обнаруживание и возвращение в первое состояние. Первая проблема была решена благодаря постановке магнетрона, а вторая — благодаря ректенны или специальной антенны.


Микроволновая передача энергии

Передача электричества посредством лазера, представляет собой источник, преобразующий энергию электричества в лазерный луч. Луч фокусируется на приемник, который его преобразует обратно в электричество. Компания Laser Motive смогла передать при помощи лазера 0.5 Кв электрического тока, на расстояние в 1 км. При этом потеря напряжения и мощности составила 95 %.

Причиной потери стала атмосфера Земли. Луч многократно сужается при взаимодействии с воздухом. Также проблемой может стать обычное преломление луча случайными предметами. Подобный способ, без потери мощности, может быть актуальным только в космическом пространстве.

Устройство катушки

Трансформатор Тесла, схема которого будет представлена ​​ниже, состоит из двух катушек, тороида, защитного кольца и, конечно же, заземления.

необходимо рассматривать каждый элемент отдельно:

  • вторичная обмотка. Для намотки используется эмалированный медный провод на 800 витков. Поэтому катушки не раскручиваются и не царапаются;
  • заземление. Если включить незаземленную катушку, стримеры (токовые разряды) не попадут в воздух, а создадут замкнутую цепь.
  • первичная обмотка расположена внизу. На него подается питание. Он должен быть заземлен. Изготовлен из металла низкой прочности;
  • тороид. Этот элемент снижает резонансную частоту, накапливает энергию и увеличивает рабочий диапазон.
  • защитное кольцо. Это открытое кольцо из медной проволоки. Устанавливается, если длина косы больше длины вторичной обмотки;

Принципы передачи электричества

До последнего времени наиболее оптимальной и популярной считалась магнитно-резонансная система CMRS. Ее создали еще в 2007 году. Благодаря этой технологии специалистам удавалось передавать электричество на расстояние в 2.1 метр. Однако ее не удавалось запустить в массовое производство, так как частота передачи была слишком высокой, а катушки имели сложную конфигурацию и были больших размеров.

Электроэнергия без проводов позволяет заряжать мобильный телефон

Сравнительно недавно ученые из Южной Кореи создали новый передатчик, который позволяет передавать электричество на расстояние в 5 метров. Система не имеет никаких недостатков и при необходимости ее можно будет установить в стены квартиры.

В результате проведения этого эксперимента на частоте в 20 кГц специалистам удалось передать:

  • 209 Вт на 5 метров;
  • 471 Вт на 4 метра;
  • 1403 Вт на 3 метра.

Благодаря беспроводному излучению можно будет запитать большие ЖК телевизоры, которые требуют всего 40 Вт на расстоянии в 5 метров. Сейчас существуют и другие технологии, которые позволяют передавать электроэнергию без проводов. К ним можно отнести:

  1. Лазерное излучение. Дальность действия достаточно большая. Однако необходима прямая видимость между приемником и передатчиком. Компания Lockheed Martin уже испытала беспилотный летательный аппарат Stalker, который питается от лазерного луча и способен оставаться в воздухе до 48 часов.
  2. Микроволновое излучение. Этот вид позволяет обеспечивать большую дальность действия, но стоимость оборудования достаточно высока. В качестве передатчика электроэнергии будет использоваться радиоантенна, которая создает микроволновое излучение. А приемнике устанавливают ректенну, которая преобразует электрический ток в принимаемое микроволновое излучение.

При увеличении расстояния передачи значительно увеличивается стоимость и габариты оборудования. В свою очередь микроволновое излучение может приносить вред для окружающей среды. Тут вы можете прочесть про роботов в сфере энергетики.

Как работает беспроводное электричество: индукция

Несмотря на то, что технология активно развивалась в последние десятилетия, один из самых популярных способов беспроводной передачи электроэнергии мало чем отличается от того, который использовал Фарадей. Одна резонансная медная катушка подключена к источнику питания, другая действует как приемник.

Видео работы беспроводного электричества с использованием двух катушек наглядно демонстрирует как простоту технологии, так и ее главную проблему — малый радиус действия. Кроме того, с его помощью невозможно передать большое количество энергии (катушки расплавятся), несмотря на то, что КПД составляет около 40% (об этом Тесла писал в 1899 году).

Однако нельзя сказать, что магнитная индукция не нашла своего применения. Сегодня технология активно используется для производства беспроводных зарядных устройств. Apple в 2017 году представила свои беспроводные зарядные устройства как нечто революционное, хотя этому новому продукту на самом деле более 100 лет.

Беспроводное электричество: популярные технологии

Помимо индукции, на которую производители электромобилей и гаджетов делают основные ставки, известны еще 3 метода: лазер, микроволновка, ультразвук. Ученые убеждены, что каждое из этих направлений может развиваться в будущем.

Лазер. Энергия передается путем преобразования ее в луч, который направляется на фотоэлемент в приемнике. Таким образом может передаваться большое количество энергии, но эти самолеты разрушаются в атмосфере Земли, из-за чего большая часть (около 60%) энергии рассеивается. Но в безвоздушных пространствах технология вполне жизнеспособна. Вот почему компании, занимающиеся исследованием космоса, продолжают изучать лазерные технологии: в 2009 году НАСА даже провело конкурс с призовым фондом в 900 000 долларов для лазера WPT. Первое место занял Laser Motive: на 1 км и 0,5 кВт непрерывной передаваемой мощности. Несмотря на то, что, конечно, мишени достигли лишь 10% энергии, эксперимент был признан успешным.

СВЧ. Теоретически передачу энергии радиоволн можно сделать направленной, используя полупроводники или лампы (циклотронные преобразователи энергии). Полупроводники сейчас активно используются во всем мире, но когда дело доходит до передачи большого количества энергии, необходимо использовать больше полупроводников. Это не только увеличивает стоимость проекта, но и появляется переизлучение, т.е находиться рядом с такими панелями небезопасно. Но полупроводниковые системы показали высокий КПД — более 80%. Это было продемонстрировано Уильямом Барауном в 1975 году, передав 30 кВт на расстояние более 1 км. Создателями циклотронного преобразователя энергии являются советские ученые Владимир Савин и Владимир Ванке, хотя его КПД не превышает 70-80%, надежность достаточно высока.

Ультразвук. Технология была представлена ​​в 2011 году на выставке All Things Digital (D9). Студенты из Пенсильванского университета использовали ультразвуковой передатчик и приемник (преобразование захваченного электричества). Дальность действия составляет примерно 10 метров. Недостатки: между «узлами» должна быть прямая видимость, низкий КПД. Однако передаваемые ультразвуковые частоты не влияют на людей или животных.

Маршрут транспортировки электричества

Итак, как мы уже сказали, начальной точкой является электрическая станция, которая, собственно, и генерирует электроэнергию. На сегодняшний день основными видами электростанций являются гидро- (ГЭС), тепло- (ТЭС) и атомные (АЭС). Помимо этого бывают солнечные, ветровые и геотермальные эл. станции.

Далее от источника электричество передается к потребителям, которые могут находиться на дальних расстояниях. Чтобы осуществить передачу электроэнергии, нужно повысить напряжение с помощью повышающих трансформаторов (напряжение могут повысить вплоть до 1150 кВ, в зависимости от расстояния).

Почему электроэнергия передается при повышенном напряжении? Все очень просто. Вспомним формулу электрической мощности — P=UI, тогда если передавать энергию к потребителю, то чем выше напряжение на линии электропередач — тем меньше ток в проводах, при той же потребляемой мощности. Благодаря этому можно строить ЛЭП с большим напряжением, уменьшив сечение проводов, по сравнению с ЛЭП с низшим напряжением. Значит и сократятся расходы на строительство — чем тоньше провода, тем они дешевле.

Соответственно от станции электричество передается на повышающий трансформатор (при необходимости), а после этого с помощью ЛЭП осуществляется передача электроэнергии на ЦРП (центрально распределительные подстанции). Последние, в свою очередь, находятся в городах или в близком расстоянии от них. На ЦРП происходит понижение напряжения до 220 или же 110 кВ, откуда электроэнергия передается к подстанциям.

Далее напряжение еще раз понижают (уже до 6-10 кВ) и происходит распределение электрической энергии по трансформаторным пунктам, именуемым также ТП. К трансформаторным пунктам электричество может передаваться не по ЛЭП, а подземной кабельной линией, т.к. в городских условиях это будет более целесообразно. Дело в том, что стоимость полосы отчуждения в городах достаточно высокая и более выгодно будет прокопать траншею и заложить кабель в ней, нежели занимать место на поверхности.

От трансформаторных пунктов электроэнергия передается к многоэтажным домам, постройкам частного сектора, гаражному кооперативу и т.д

Обращаем ваше внимание на то, что на ТП напряжение еще раз понижается, уже до привычных нам 0,4 кВ (сеть 380 вольт)

Если кратко рассмотреть маршрут передачи электроэнергии от источника к потребителям, то он выглядит следующим образом: электростанция (к примеру, 10 кВ) – повышающая трансформаторная подстанция (от 110 до 1150 кв) – ЛЭП – понижающая трансформаторная подстанция – ТП (10-0,4 кВ) – жилые дома.

Советуем изучить Дезинфекционное освещение для обеззараживания и лечения заболеваний

Вот таким способом электричество передается по проводам в наш дом. Как вы видите, схема передачи и распределения электроэнергии к потребителям не слишком сложная, все зависит от того, насколько большое расстояние.

Наглядно увидеть, как электрическая энергия поступает в города и доходит до жилого сектора, вы можете на картинке ниже:

Более подробно об этом вопросе рассказывают эксперты:

Как электричество поступает от источника к потребителю

Высокое напряжение как способ уменьшения потерь

Реальность такова, что передача электроэнергии на большие расстояния неизбежно сопровождается её потерями. Существенная часть электричества, проходя путь от генератора на электростанции до розетки бытового потребителя, превращается в тепло и расходуется на обогрев атмосферы. Однако это не снижает затрат за производство электроэнергии, поэтому конечному пользователю всё же приходится оплачивать и эти нецелевые расходы.

Уменьшить ненужные потери, соответственно, траты, позволяют следующие способы:

  1. применение высокотемпературных сверхпроводников;
  2. увеличение сечения кабелей и проводов ЛЭП;
  3. повышение напряжения в линиях передачи.

За первым способом будущее. Однако сегодня он технически неосуществим. От второго отказались на первых парах развития электроэнергетики, ведь он экономически нецелесообразен из-за лишних расходов на утолщение проводников. Применение высокого напряжения оказалось наиболее удачным методом, поэтому он используется по всему миру уже порядка ста лет.

Реальные проекты в наши дни

Из всего того, что на сегодня предлагает рынок электротехники, относятся к беспроводной передаче электроэнергии зарядные устройства для смартфонов, электрические зубные щётки. В них используется принцип электромагнитной индукции.


Бесконтактная зарядка смартфона

В авиастроении началось серийное производство летательных беспилотных аппаратов, питающихся за счёт беспроводной передачи электричества. Небольшой микроволновый вертолёт с ректенной может подниматься на высоту до 15 метров над землёй. Появились беспилотники, которые могут летать в зоне видимости лазерного луча.

Китайский производитель бытовой техники Haier Group с 2010 года выпускает беспроводные LCD телевизоры.

Физические основы явления электромагнитной индукции

Электромагнитная индукция — явление возникновения электрического тока, электрического поля или электрической поляризации при изменении во времени магнитного поля или при движении материальной среды в магнитном поле. Фарадеем была сформулирована основная причина появления тока в замкнутом контуре. В замкнутом проводящем контуре ток возникает при изменении числа линий магнитной индукции, которые пронизывают этот контур.

Чем больше будет это изменение, тем сильнее получится индукционный ток

Неважно, каким образом мы добьемся изменения числа линий магнитной индукции. Например, это можно сделать движением контура в неоднородном магнитном поле, как это происходило в опыте с магнитом или движением катушки

А можем, например, изменять силу тока в соседней с контуром катушке, при этом будет изменяться магнитное поле, создаваемое этой катушкой.

Индукционный ток в катушке из металлической проволоки возникает при введении магнита внутрь катушки и при его выведения из катушки, а также при изменении силы тока во второй катушке, магнитное поле которой пронизывает первую катушку

Появление электрического тока в замкнутом контуре при изменениях магнитного поля, пронизывающего контур, свидетельствует о действии в контуре сторонних сил неэлектростатической природы или о возникновении электродвижущей силы индукции. ЭДС — скалярная физическая величина, характеризующая работу сторонних сил. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительного заряда вдоль всего контура.

Единица магнитного потока в Международной системе единиц называется вебером (Вб). Она определяется на основании использования закона электромагнитной индукции. Магнитный поток через площадь, ограниченную замкнутым контуром, равен 1 Вб, если при равномерном убывании этого потока до нуля за 1 секунду в контуре возникает ЭДС индукции 1 В.

Способы беспроводной передачи электричества

Схема магнитной индукции полей

Большинство теоретиков и практиков, изучающих работу электрического тока, предлагали свои методы передачи его на расстояние без использования проводников. В начале подобных исследований многие ученые пытались заимствовать практику из принципа работы радиоприемников, которые используются для передачи азбуки Морзе или коротковолнового радио. Но такие технологии не оправдали себя, так как рассеивание тока было слишком малым и не могло покрыть большие расстояния, к тому же транспортировка электричества по радиоволнам была возможна только при работе с малыми мощностями, не способными приводить в действие даже самый простейший механизм.

В результате экспериментов было выявлено, что для передачи электричества без провода наиболее приемлемы СВЧ волны, которые имеют более устойчивую конфигурацию и напряжение, а также при рассеивании теряют гораздо меньше энергии, чем любой другой метод.

Впервые успешно применить данный способ смог изобретатель и конструктор Вильям Браун, который смоделировал летающую платформу, состоящую из металлической площадки с двигателем, мощностью около 0,1 лошадиной силы. Платформа была выполнена в виде принимающей антенны с сеткой, улавливающей СВЧ волны, которые передавались специально сконструированным генератором. Через всего четырнадцать лет тот же конструктор представил летательный аппарат малой мощности, который принимал энергию от передатчика на расстоянии 1,6 километра, ток передавался сконцентрированным пучком по СВЧ волнам. К сожалению, широкого распространения данный труд не получил, так как на тот момент не существовало технологий, которые могли бы обеспечить транспортировку таким методом тока с высоким напряжением, хотя коэффициент полезного действия приемника и генератора был равен более 80%.

Энергия из космоса

В 1968 году американские ученые разработали проект, подкрепленный научным трудом, в котором предлагалось размещение больших солнечных батарей на околоземной орбите. Приемники энергии должны были быть направлены на солнце, а в их основании размещались накопители тока. После поглощения солнечной радиации и трансформации ее в СВЧ или магнитные волны через специальное устройство ток направлялся на землю. Прием должен был осуществляться специальной антенной большой площади, настроенной на определенную волну и преобразующей волны в постоянный или переменный ток. Такая система была высоко оценена во многих странах как перспективная альтернатива современным источникам электричества.
