Что такое конденсатор

Область применения

Наряду с резисторами конденсаторы являются самыми распространенными компонентами. Ни одно электронное изделие не может без него обойтись. Вот краткий перечень направлений использования конденсаторов.

  • Блоки питания: в качестве сглаживающих фильтров при преобразовании пульсирующего тока в постоянный.
  • Звуковоспроизводящая техника: создание при помощи RC-цепочек элементов схем, пропускающих звуковые сигналы одних частот и задерживая остальные. За счет этого удается регулировать тембр и формировать амплитудно-частотные характеристики устройств.
  • Радио- и телевизионная техника: совместно с катушками индуктивности конденсаторы используются в составе устройств настройки на передающую станцию, выделения полезного сигнала, фильтрации помех.
  • Электротехника. Для создания фазовых сдвигов в обмотках однофазных электродвигателей или в схемах подключения трехфазных двигателей в однофазную сеть. Используются в установках, компенсирующих реактивную мощность.

При помощи конденсаторов можно накопить заряд, превышающий по мощности источник питания. Это используется для работы фотовспышек, а также в установках для отыскания повреждений в кабельных линиях, выдающих мощный высоковольтный импульс в место повреждения.

Применение конденсаторов.

Электролитические конденсаторы из алюминия

Основой электролитических конденсаторов из алюминия являются две тонкие скрученные алюминиевые полоски. Между ними расположена бумага, содержащая электролит. Показатель емкости этого прибора равен 0,1-100 000 uF. Кстати, в этом и заключается его основное преимущество перед другими видами. Максимальное напряжение равно 500 V.

К минусам относятся повышенная утечка тока и уменьшение емкости с возрастанием частоты. Поэтому в платах часто вместе с электролитическим конденсатором используется и керамический.

Также следует отметить, что данный тип отличается полярностью. Это означает, что с минусовым показателем находится под отрицательным напряжением, в отличие от противоположного вывода. Если не придерживаться этого правила, то скорее всего, приспособление выйдет из строя. Поэтому рекомендуется применять его в цепях с наличием постоянного или пульсирующего тока, но ни в коем случае не переменного.

Как они проводят переменный ток

Отсюда вывод: чем больше емкость, тем меньше сопротивление конденсатора прохождению переменного тока. Это сопротивление называется емкостным и в формулах обозначается как Xc. Еще Xc зависит от частоты тока, чем она выше, тем меньше Xc. Об этом будет сказано несколько позже.

Другой опыт можно проделать используя счетчик электроэнергии, предварительно отключив все потребители. Для этого надо соединить параллельно три конденсатора по 1мкФ и просто включить их в розетку. Конечно, при этом надо быть предельно осторожным, или даже припаять к конденсаторам стандартную штепсельную вилку. Рабочее напряжение конденсаторов должно быть не менее 400В.

Характеристики моделей

В идеальном случае разработчик ожидает, что конденсатор будет точно соответствовать его проектному значению, в то время как большинство других параметров будут нулевыми или бесконечными. Основные измерения емкости здесь не так заметны, поскольку детали обычно соответствуют допускам. Все пленочные CAP имеют значительный температурный коэффициент. Поэтому, чтобы определить, какие пленочные конденсаторы лучше для звука, проводят тестирование лабораторными приборами.

Коэффициент диффузии полезен при оценке эффективности электролитического источника питания. Это влияние на звуковые характеристики сигнальных CAP не согласовано и может быть весьма незначительным. Число представляет внутренние потери и при желании может быть преобразовано в эффективное последовательное сопротивление (ESR).

ESR не является постоянной величиной, но имеет тенденцию быть настолько низким в высококачественных конденсаторах, что не оказывает большого влияния на производительность схемы. Если бы были построены резонансные схемы с высоким Q, то это была бы совершенно другая история. Однако низкий коэффициент рассеяния является отличительной чертой хороших диэлектриков, что может служить хорошей подсказкой в дальнейших исследованиях.

Диэлектрическое поглощение может быть более тревожным. Это было серьезной проблемой с ранними аналоговыми компьютерами. Высокого диэлектрическое поглощения можно избежать, так слюдяные конденсаторы для звука могут обеспечить сети RIAA очень хорошим звуком.

Измерения утечки постоянного тока не должны влиять на что-либо, так как сопротивление любого сигнального конденсатора должно быть очень высоким. При использовании материалов с более высокой диэлектрической проницаемостью требуется меньшая площадь поверхности, тогда утечка будет практически несущественной.

Для материалов с более низкой диэлектрической проницаемостью, таких как тефлон, несмотря на его основное высокое удельное сопротивление, может потребоваться большая площадь поверхности. Тогда утечка может быть вызвана малейшим загрязнением или примесями. Утечка постоянного тока, вероятно, является хорошим средством контроля качества, но она не связана с качеством звука.

Принцип работы

Конденсатор может быть выполнен по-разному, но суть работы и основные его элементы остаются неизменными в любом случае. Чтобы понять принцип работы, необходимо рассмотреть самую простую его модель. У простейшего устройства имеются две обкладки: одна из них заряжена положительно, другая — наоборот, отрицательно. Заряды эти хоть и противоположны, но равны. Они притягиваются с определенной силой, которая зависит от расстояния. Чем ближе друг к другу располагаются обкладки, тем больше между ними сила притяжения. Благодаря этому притяжению заряженное устройство не разряжается.

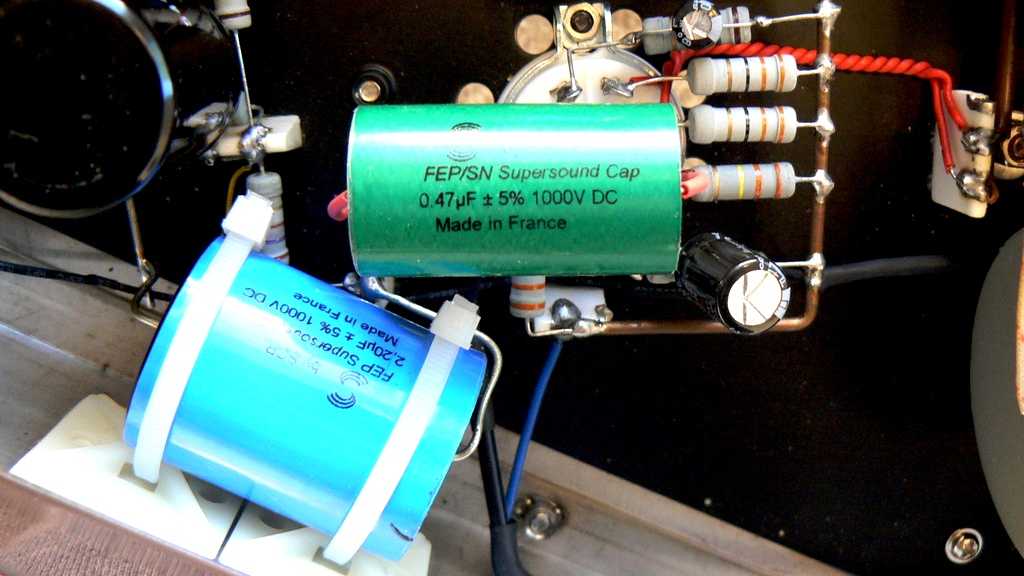

Пленочные силовые конденсаторы

Конструкционные технологии и материалы, которые используются для больших силовых пленочных конденсаторов, обычно аналогичны таковым для обычных пленочных конденсаторов. Однако эти конденсаторы с высокой номинальной мощностью используются в энергосистемах и электрических установках.

Силовые пленочные конденсаторы используются во множестве устройств. Эти конденсаторы служат демпфирующими конденсаторами при последовательном подключении к ним резистора. Они также используются в схемах фильтров с близкой настройкой или с малой настройкой для фильтрации гармоник, а также в качестве конденсаторов импульсного разряда.

Виды

«Электролиты» подразделяются на следующие типы элементов:

  • алюминиевые;
  • танталовые;
  • ниобиевые.

Каждый из видов рассчитан на определённые условия работы.

Алюминиевые электролитические конденсаторы (ЭК)

Алюминиевый ЭК включает в себя две ленты из алюминиевой фольги и бумагу, пропитанную электролитом. Всё это свёрнуто в рулон и помещено в металлический корпус. Диэлектрик в этой детали – окись алюминия. Чтобы увеличить площадь поверхности, фольгу протравливают в электролите под напряжением. При этом ёмкость увеличивается многократно. Конструкция герметически уплотняется резиновыми прокладками.

К сведению. Вторая полоска фольги нужна для улучшения контакта с электролитом (катодом) и для формирования минусового вывода.

Танталовые конденсаторы

Размер таких ЭК маленький, что позволяет использовать их в печатных платах с навесным монтажом. В качестве анода применяется тантал. У него пористая структура, даёт большую рабочую площадь. Диэлектриком является оксид того же тантала – Та2О5. Слой формируют, помещая заготовку в раствор кислоты с высокой температурой, после чего пропускают через них ток. Регулируя силу тока, контролируют толщину плёнки. Катодом служит диоксид марганца. Заготовку замачивают в растворе Mn(NO3)2 (нитрат марганца) и сушат.

Интересно. Катодный вывод делают, покрывая слой диоксида марганца графитом, его, в свою очередь, – слоем серебра. После чего к серебру припаивают отвод для установки выводов элемента в отверстия на плате. При изготовлении полярных SMD-конденсаторов формуют вывод-контакт из посеребрённой эпоксидной смолы.


Танталовый ЭК

Ниобиевые конденсаторы

В элементах этого типа в качестве анода используют ниобий. Остальная технология и свойства таких двухполюсников схожи с танталовыми собратьями.


Ниобиевый ЭК

Поведение конденсатора в цепи переменного тока

Если говорить строго, то через конденсатор не проходит ни постоянный, ни переменный ток, так как между обкладками находится изолятор, в котором свободные электрические заряды двигаться не могут.

Включение конденсатора в цепь постоянного тока равносильно разрыву этой цепи. Что же касается переменного тока, то он будет протекать по цепи, в которую включен конденсатор, благодаря периодическому заряду и разряду этого конденсатора. Действительно, когда происходит заряд конденсатора, то электрические заряды, например электроны, на одной обкладке накапливаются, а с другой обкладки уходят. При этом они, конечно, двигаются по соединительным проводам, подключенным к обкладкам конденсатора. Такое же движение зарядов, только в противоположном направлении, происходит и при разряде конденсатора.

Если включить конденсатор в цепь переменного тока, то он будет периодически заряжаться то в одной полярности, то в противоположной. Это значит, что электроны будут накапливаться то на одной, то на другой обкладке, и каждый раз при заряде и разряде свободные электроны будут двигаться по цепи, в которую включен конденсатор, не попадая, однако, в изолятор, включенный между обкладками. А поскольку под действием переменного напряжения в цепи конденсатора двигаются заряды, то мы считаем, что конденсатор пропускает переменный ток, хотя и в этом случае заряды не проходят через изолятор.

Конденсатор влияет на величину переменного тока в цепи, и поэтому (по аналогии с законом Ома) его часто рассматривают как сопротивление. Это так называемое емкостное сопротивление обозначается буквой хс и так же, как и обычное сопротивление, измеряется в омах. Величина хс зависит от частоты переменного тока и от емкости С конденсатора: с уменьшением емкости конденсатора, так же как и с уменьшением частоты переменного тока, емкостное сопротивление конденсатора увеличивается (рис. 80, 81, лист 87). Эту зависимость удобно записать в виде простой формулы:

Смысл этой формулы весьма прост: чем меньше емкость С, тем меньше зарядов будет двигаться к обкладкам при каждом заряде и разряде конденсатора; чем меньше частота переменного тока, тем реже будет заряжаться и разряжаться конденсатор. Отсюда следует, что с уменьшением f и С уменьшается ток в цепи, или, иными словами, растет сопротивление конденсатора.

Этот вывод имеет огромное практическое значение. Так, например, если нам понадобится включить в цепь конденсатор с очень маленьким емкостным сопротивлением, то емкость этого конденсатора нужно будет выбирать с учетом частоты переменного тока в цепи. Для высоких частот можно будет взять конденсатор небольшой емкости, а вот для низких частот емкость конденсатора придется взять большой. Это хорошо иллюстрируется простым примером. На частоте 100 кгц конденсатор емкостью 100 пф обладает емкостным сопротивлением хс=16 ком. При уменьшении частоты в 1000 раз, то есть на частоте 100 гц, сопротивление конденсатора возрастет в 1000 раз и станет равным 16 000 ком (16 Мом). Для того чтобы при уменьшении частоты емкостное сопротивление не изменилось, нужно увеличить емкость конденсатора. Сопротивление 16 ком на частоте 100 гц будет иметь конденсатор емкостью 100 000 пф (0,1 мкф).

Из приведенной выше формулы следует также, что уменьшение емкости конденсатора связи Ссв (лист 85) приведет к росту сопротивления этого конденсатора, а следовательно, к уменьшению тока в цепи антенны. Поэтому емкость Ссв нельзя брать слишком малой.

Сказанное можно пояснить еще иначе. Конденсатор связи и колебательный контур Lк Ск можно рассматривать как делитель напряжения, к которому приложена э. д. с, действующая между зажимами А («антенна») и З («земля»). Мы не будем пока говорить о том, чему равно сопротивление колебательного контура — даже без этого ясно: чем больше емкостное сопротивление конденсатора связи, тем меньшая часть э. д. с. будет действовать на нижней части делителя — на контуре и подключенной к нему цепи детектор — телефон.

Читать дальше — Трансформаторная связь

Характеристики конденсаторов

Конденсатор в зависимости от состояния электролита и материала, из которого он состоит, может быть сухим, жидкостным, оксидно-полупроводниковым, оксидно-металлическим. Жидкостные конденсаторы хорошо охлаждаются, эти устройства могут работать при значительных нагрузках и обладают таким важным свойством, как самовосстановление диэлектрика при пробое. У рассматриваемых электрических устройств сухого типа достаточно простая конструкция, немного меньше потери напряжения и ток утечки. На данный момент именно сухие приборы пользуются наибольшей популярностью. Основным достоинством электролитных конденсаторов являются дешевизна, компактные габариты и большая электроемкость. Оксидные аналоги – полярные (неверное подключение приводит к пробою).

Как проверить деталь

Для проверки конденсаторов необходим прибор, тестер или иначе мультиметр. Существуют специальные приборы измеряющие емкость (С), но эти приборы стоят денег, и зачастую нет смысла их приобретать для домашней мастерской, тем более на рынке есть недорогие китайские мультиметры с функцией измерения емкости. Если на твоем тестере нет такой функции, ты можешь воспользоваться обычной функцией прозвонки – как прозванивать мультиметром, как и при проверке резисторов – что такое резистор.

Конденсатор можно проверить на “пробой” в этом случае сопротивление конденсатора очень большое, почти бесконечное (зависит от материала из которого изготовлен кондер). Необходимо включить тестер в режим прозвонки, подключить щупы прибора к электродам (ножкам) конденсатора и следить за показанием на индикаторе мультиметра, показание мультиметра будет изменяться в меньшую сторону, пока не остановится совсем.

После чего нужно щупы поменять местами, показания начнут уменьшаться почти до нуля. Если все произошло так как я описал, “кондер” исправен. Если нет изменений в показаниях или показания сразу становятся большими или прибор вовсе показывает ноль, конденсатор неисправен. Лично я предпочитаю проверять “кондюки” стрелочным прибором плавность движения стрелки легче отслеживать, чем мелькание цифр в окошке индикатора.

Меры предосторожности при использовании ЭК

При работе с конденсаторами нельзя дотрагиваться до горячих корпусов. При вздутии корпуса элемента необходимо обесточить цепь, дождаться, пока он остынет, и демонтировать. Перед демонтажем двухполюсники большой ёмкости необходимо разрядить.

Электролитические конденсаторы любых типов требуют внимательного подхода. Соблюдение правил установки и эксплуатации продляет срок их службы и сохраняет величину основного параметра – ёмкость. При отсутствии необходимых номиналов параллельное и последовательное включение элементов позволяет добиваться необходимых рабочих хаpaктеристик. Параллельное соединение увеличивает ёмкость, последовательное – допустимое напряжение.

Что такое конденсатор

Конденсатор или как в народе говорят — «кондер», образуются от латинского «condensatus», что означает как «уплотненный, сгущенный». Он представляет из себя пассивный радиоэлемент, который обладает таким свойством, как сохранение электрического заряда на своих обкладках, если, конечно, перед этим его зарядить каким-нибудь источником питания.

Грубо говоря, конденсатор можно рассматривать как батарейку или аккумулятор электрической энергии. Но вся разница в том, что аккумулятор или батарейка имеют в своем составе источник ЭДС, тогда как конденсатор лишен этого внутреннего источника.

Общие сведения

Конденсаторы предназначены для накопления электрической энергии и выдаче её при необходимости. Эти пассивные электронные компоненты разделяются на виды:

  • конденсатор постоянной ёмкости;
  • конденсатор переменной емкости.

Основная характеристика элемента – ёмкость. Она обозначается буквой С и измеряется в фарадах.

Важно! Единица ёмкости 1 Ф – это очень большая величина. Применяемые на практике детали имеют емкость, измеряемую в микрофарадах (мкФ), пикофарадах (пФ), нанофарадах (нФ)

Графическое обозначение на схемах выглядит, как две параллельные вертикальные чёрточки, разделённые промежутком.

Устройство ёмкостного двухполюсника постоянной и переменной ёмкости

Устройство обычного конденсатора именно так и выполнено. Между двумя пластинами (обкладками) находится воздушный промежуток – диэлектрик. Значение ёмкости напрямую зависит от размера обкладок и расстояния между ними.

Работа конденсаторов переменной ёмкости основана на изменении расстояния между пластинами. Подвижные пластины – ротор, неподвижные – статор. Существуют вакуумные переменные ёмкостные элементы. Устройство помещено в колбу, из которой выкачан воздух.

Графическое обозначение на схемах

Конденсаторы постоянной емкости

Условное графическое обозначение конденсатора постоянной емкости —две параллельные липни — символизирует его основные части: две обкладки и диэлектрик между ними (рис. 1).

Рис. 1. Конденсаторы постоянной емкости и их обозначение.

Около обозначения конденсатора на схеме обычно указывают его номинальную емкость, а иногда и номинальное напряжение. Основная единица измерения емкости — фарад (Ф) — емкость такого уединенного проводника, потенциал которого возрастает на один вольт при увеличении заряда на один кулон.

Это очень большая величина, которая на практике не применяется. В радиотехнике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ). Напомним, что 1 мкФ равен одной миллионной доле фарада, а 1 пФ — одной миллионной доле микрофарада или одной триллион-ной доле фарада.

Согласно ГОСТ 2.702—75 номинальную емкость от 0 до 9 999 пФ указывают на схемах в пикофарадах без обозначения единицы измерения, от 10 000 пФ до 9 999 мкФ — в микрофарадах с обозначением единицы измерения буквами мк (рис. 2).

Рис. 2. Обозначение единиц измерения для емкости конденсаторов на схемах.

Характерные признаки неисправности электролитов

К таким признакам можно отнести:

  • Устройство не включается. Блок питания уходит в защиту или не запускается;
  • Устройство включается, но сразу же выключается. Емкость конденсаторов высохла или потеряла свое прежнее значение, поэтому блок питания уходит в защиту;
  • Перед неисправностью был писк в блоке питания. Обычно это означает, что конденсатор потерял герметичность и электролит начинает вытекать;
  • Нет регулировки яркости в мониторе. Отсутствие нужной емкости приводит к нарушению работы всего устройства. Емкость в данном случае делает функцию настройки;
  • Перед неисправностью был взрыв и неприятный запах. Неприятный запах – это электролит;
  • Устройство включается через раз. Это значит, что есть большая вероятность протечки фильтра питания.

Внешние признаки неисправности электролитических конденсаторов:

  • Вздутие корпуса;
  • Повреждение корпуса:
  • Наличие электролита под корпусом;
  • Вздутие со стороны контактов (внизу корпуса, обычно еле заметно).

Также высокочастотные пульсации вредят электролитам. Поэтому чаще всего они выходят из строя в блоках питания, поскольку именно там много пульсаций.

Правила работы с электролитами

Внимание! Перед тем, как прикоснуться к плате неисправного источника, убедитесь, что емкости разряжены. Даже если неисправен преобразователь, а не электролит, то конденсаторы могут быть заряжены

Им попросту некуда девать свой заряд. Поэтому первым делом аккуратно и не касаясь щупом мультиметра, измерьте емкости с высоким напряжением. Если они заряжены, разрядите их с помощью лампочки.

Физическое определение конденсатора

Конденсатор — электрический элемент, служащий для накопления заряда или энергии. Конструктивно радиоэлемент представляет собой две пластины, выполненные из токопроводящего материала, между которыми располагается слой диэлектрика. Токопроводящие пластины называются обкладками. Они не связаны между собой общим контактом, но при этом каждая имеет собственный вывод.

Конденсаторы имеют многослойный вид, в них слой диэлектрика чередуется со слоями обкладок. Они представляют собой цилиндр или параллелепипед с закруглёнными углами. Основной параметр электрического элемента — это ёмкость, единицей измерения которой является фарада (F, Ф). На схемах и в литературе радиодеталь обозначается латинской буквой C. После символа указывается порядковый номер на схеме и значение номинальной ёмкости.

Так как одна фарада — это довольно большая величина, то реальные значения ёмкости конденсатора значительно ниже. Поэтому при записи принято использовать условные сокращения:

  • П — пикофарада (pF, пФ);
  • Н — нанофарада (nF, нФ);
  • М — микрофарада (mF, мкФ).

Принцип работы

Принцип действия радиодетали зависит от вида электрической сети. При подключении к выводам обкладок источника постоянного тока носители заряда попадают на токопроводящие пластины конденсатора, где происходит их накопление. Вместе с тем на выводах обкладок появляется разность потенциалов. Её значение увеличивается до тех пор, пока не достигнет величины, равной источнику тока. Как только это значение выровняется, на обкладках перестаёт накапливаться заряд, а электрическая цепь разрывается.

В сети с переменным током конденсатор представляет собой сопротивление. Его величина связана с частотой тока: чем она выше, тем ниже сопротивление и наоборот. При воздействии на радиоэлемент переменной силы тока происходит накопление заряда. Со временем ток заряда уменьшается и пропадает полностью. Во время этого процесса на обкладках устройства концентрируются заряды разных знаков.

Диэлектрик, проложенный между ними, препятствует их перемещению. В момент смены полуволны происходит разряд конденсатора через нагрузку, подключённую к его выводам. Возникает ток разряда, то есть в электрическую цепь начинает поступать накопленная радиоэлементом энергия.

Характеристики и виды

Измерения параметров конденсаторов связаны с нахождением величин их характеристик

Но среди них наиболее важной является ёмкость, которая обычно и измеряется. Эта величина обозначает количество заряда, которое может накопить радиоэлемент. В физике электроёмкостью называют величину, равную отношению заряда на любой обкладке к разности потенциалов между ними

В физике электроёмкостью называют величину, равную отношению заряда на любой обкладке к разности потенциалов между ними.

При этом ёмкость конденсатора зависит от площади обкладок элемента и толщины диэлектрика. Кроме ёмкости радиоприбор характеризуется также полярностью и величиной внутреннего сопротивления. Применяя специальные приборы, эти величины также можно измерить. Сопротивление устройства влияет на саморазряд элемента. Кроме этого, к основным характеристикам конденсатора относят:

  1. Сопротивление утечки. Это внутренний импеданс, через который происходит разряд конденсатора, неподключенного к внешней цепи.
  2. Эквивалентную индуктивность. Это паразитная характеристика, влияющая на работу элемента на высоких частотах.
  3. Эквивалентное последовательное сопротивление (ESR). Состоит из обобщённого сопротивления выводов и обкладок, представляется как резистор, подключённый последовательно с конденсатором.

Классифицируются конденсаторы по разным критериям, но в первую очередь их разделяют по типу диэлектрика. Он может быть газообразным, жидким и твёрдым. Чаще всего в качестве него используются стекло, слюда, керамика, бумага и синтетические плёнки. Кроме того, конденсаторы различаются по способности изменения величины ёмкости и могут быть:

  1. Постоянными. Относящиеся к этому виду конденсаторы обладают постоянным значением ёмкости.
  2. Переменными. К ним относятся радиоэлементы, величину ёмкости которых можно изменять в процессе работы устройства. Изменение происходит за счёт смены температурного режима, электрических параметров цепи и механических методов.
  3. Построечными. Позволяют изменять ёмкость при настройке аппаратуры, при этом элемент не должен быть подключён к источнику питания.

Переменные и подстроечные конденсаторы

Переменные  (регулирующие)  конденсаторы  предназначены  для  интенсивной  регулировки  так,  как  это  делалось  при  настройке  частоты  вещания  в старых  радиоприёмниках.  Это конденсаторы с воздушным диэлектриком сегодня используются редко.

Подстроечный конденсатор это переменный конденсатор малой ёмкости, который  обычно  используется  для  точной  настройки  режимов  работы  электрических схем. Обычно, подстроечный конденсатор используется однократно –  в ходе процедуры настройки, или изредка.

После манипуляций настройки  регулировочный  винт  контрится  (закрашивается),  чтобы  во  время  дальнейшей эксплуатации  изделия  его  положение  не  сдвинулось  от  случайных  механических воздействий (например, вибраций). Количество подстроек у таких конденсаторов лимитировано несколькими десятками полных поворотов.

Переменные  и  подстроечные  конденсаторы  в  современной  электронике применяются редко. Широко их используют только в радиотехнике. Внешний вид таких конденсаторов представлен на рисунке 1.22.

Электролитические конденсаторы: типы и предназначение

Типы электролитических конденсаторов представлены широким рядом. Они бывают:

  • полимерными;
  • полимерными радиальными;
  • с низким уровнем утечки тока;
  • стандартной конфигурации;
  • с широким диапазоном температур;
  • миниатюрными;
  • неполярными;
  • с наличием жесткого вывода;
  • низкоимпедансными.

Где применяются электролитические конденсаторы? Типы конденсаторов из алюминия используются в разных радиотехнических устройствах, деталях компьютера, периферийных приборах типа принтеров, графических устройствах и сканерах. Также они применяются в строительном оборудовании, промышленных приборах для измерения, в сфере вооружения и космоса.

Как измерить емкость

Существует некоторое количество способов измерения емкости конденсатора с помощью приборов и различных методик. В статье описывается использование мультиметра, осциллографа, тестера и мостовых измерителей.

Мультиметром

Как пример: сделать это с путем замыкания выводов отверткой.

Измерить емкость с помощью мультиметра можно следующим образом: активируйте режим «Сх» и установите предел замера 2000 пФ, если он есть. На стандартном устройстве он равный 20 мкФ; Установите конденсатор в соответствующие гнезда в мультиметре или используйте щупы для подключения конденсатора. На экране прибора будет отображено значение емкости.

Осциллографом

Для измерения понадобиться кроме осциллографа собрать схему из тестируемого конденсатора, резистора и генератора синусоидальных колебаний.

Частота колебаний генератора изменяется до получения на экране осциллографа одинаковых по амплитуде синусоидальных кривых. Это делается для точности измерений. Представьте как рассчитать емкость конденсатора с помощью амплитудных значений напряжений? Для этого  требуется воспользоваться формулой UR/UC*2πfR подставив в нее измеренные значения. С его помощью также рассчитывается ток утечки конденсатора косвенным способом – через снижение напряжения на предварительно известном сопротивлении. Осциллограф способен вычислить емкость конденсаторов от 20 pF до 200 mkF.

Тестером не имеющим прямой функции

Для нахождения варианта, как определить емкость с помощью тестера без функции замера емкости, следует обратить внимание на формулу мгновенного значения тока во время его зарядки или разрядки i = С dU/dt. конденсатором и резистором с большим сопротивлением для увеличения длительности процесса зарядки или разрядки

После снятия всех показаний с тестера и секундомера можно, достаточно приближенно вычислить и узнать емкость. Зная, как определить емкость конденсатора современными приборами, будет несложно разобраться и с устройством со времен СССР

На экране происходит вывод не цифр, а отклонения стрелки, за которой важно внимательно следить. Измерение емкости осуществляется только на разряженном конденсаторе

Щупы выведите к контактам конденсатора, если он рабочий, то стрелка изначально отклонится, после чего по мере заряда займет исходную позицию. Скорость передвижения стрелки зависит от объема емкости. Если стрелка тестера не сдвинулась с места, либо эта величина минимальная или отклонилась и зависла в одном положении – это показатель неисправности конденсатора

конденсатором и резистором с большим сопротивлением для увеличения длительности процесса зарядки или разрядки. После снятия всех показаний с тестера и секундомера можно, достаточно приближенно вычислить и узнать емкость. Зная, как определить емкость конденсатора современными приборами, будет несложно разобраться и с устройством со времен СССР

На экране происходит вывод не цифр, а отклонения стрелки, за которой важно внимательно следить. Измерение емкости осуществляется только на разряженном конденсаторе

Щупы выведите к контактам конденсатора, если он рабочий, то стрелка изначально отклонится, после чего по мере заряда займет исходную позицию. Скорость передвижения стрелки зависит от объема емкости. Если стрелка тестера не сдвинулась с места, либо эта величина минимальная или отклонилась и зависла в одном положении – это показатель неисправности конденсатора.

Мостовыми измерителями

Емкость конденсатора измеряется методом сравнения с эталонной емкостью. Для чего выполняется мостовая схема, где одно плечо работает с образцовым электрическим устройством, другое с тестируемым. Показания моста могут быть реализованы на цифровых носителях.

Основные характеристики

Конденсатор электролитический

К основным характеристикам накопителей относятся следующие:

  • Ёмкость – это способность конденсатора к накоплению электрического заряда определенной величины. Измеряется емкость в Фарадах.
  • Удельная ёмкость – соотношение емкости к объему (массе) диэлектрика.
  • Плотность энергии – соотношение выделяемой при разряде накопителя энергии к его объему. Выражается в Дж/кг или Дж/л.
  • Номинальное (рабочее) напряжение – разность потенциалов, при которой накопитель наиболее эффективно выполняет свои функции. Измеряется в вольтах (В).
  • Опасность разрушения (взрыва) – данная характеристика оценивает вероятность разрушения конденсатора в процессе работы.

На заметку. Современные накопители имеют емкость значительно меньше 1 Фарада. Основными единицами измерения, используемыми для данных конденсаторов, являются нано,- пико,- и микрофарады.
