Работа триггера, логические элементы

Генератор на триггере Шмитта

Для построения генераторов применяются инверторы. Посему для обеспечения устойчивых сигнальных волн нужно вывести элемент на участок между «0» и «1». Далее, требуется обеспечить положительную обратную связь посредством конденсаторов.

Ниже изображена схема простейшего генератора импульсов.

Инвертор генерирует сигнал, который заряжает и разряжает конденсатор. Это работает, потому что на выходе инверторов «0» или «1» (низкие или высокие пороговые значения). Представим, что мы смотрим на цепи в какой-то случайный момент времени. По своей природе, триггера Шмитта на выходе инвертора или 0 В или 5 В (или переход между ними, который мы можем игнорировать). Если на выходе 0 В, а на выходе конденсатора выше, чем на выходе инвертора, конденсатор будет разряжаться через резистор до падения порогового напряжения триггера Шмитта. Конденсатор разряжается до тех пор, пока на входе инвертора сигнал достаточно низкий. При пересечении порогового значения, цикл начнётся заново.

Ключ, который делает эту работу на «гистерезис» в триггер Шмитта. В основном это означает, что точка поездки инвертора зависит оттого, что мы идем от высокого напряжения или низкого напряжения.

Применение D-триггеров

Способность сохранять информацию позволяет применять D-триггеры для реализации устройств памяти. Эти работающие элементы способны сохранять нужный режим на выходе до тех пор, пока не будет подан управляющий сигнал для изменения. Триггер даёт возможность, как вносить двоичную информацию, так и хранить и считывать её.

Понимая, что такое Д-триггер, его можно применить для создания регистра-защёлки. Эти устройства важны в определённых ситуациях. Иногда сигнал длится на протяжении очень небольшого промежутка времени и микросхема может не успеть среагировать на него. В подобных случаях выгодно использовать ещё одну микросхему, на которой сохранятся необходимые значения на протяжении времени, достаточного для выполнения нужных действий.

Одно из основных назначений D-триггера — использование в счетном режиме. Чтобы заставить его работать в качестве счетчика импульсов, достаточно на вход D подать сигнал с его собственного инверторного выхода. В таком режиме по приходу каждого импульса на вход С триггер будет менять свое состояние на противоположное, как показано на временной диаграмме.

Делитель частоты — устройство, способное изменять частоту выходного сигнала относительно входного значения. Используя каскадное соединение нескольких элементов, можно построить делители частоты, обладающие различными коэффициентами деления. Два D-триггера, соединенных последовательно, обеспечивают получение выходного сигнала, частота которого в четыре раза меньше по сравнению с той, что была на входе. Три последовательно соединенных элемента будут делить ее на восемь, а четыре — на шестнадцать.

При создании цифровых схем, действие которых синхронизируется единым тактовым генератором, очень часть бывает необходимо добиться синхронизации действующей схемы и внешнего входного сигнала. То есть, асинхронный сигнал должен преобразоваться в синхронный для всей системы, в которую он поступает. Эту задачу можно решить путем установки D-триггера.

Триггер способен выполнять логическую функцию и при этом поддерживать обратную связь. Именно поэтому его используют при создании многих устройств, предназначенных для запоминания, хранения, передачи и преобразования информации. Найти эти элементы можно в самых разных приборах, включая и устройства цифровой микроэлектроники.

Классификация триггеров:

● способу приема информации;

● принципу построения;

● функциональным возможностям.

Различают асинхронные и синхронные триггеры.

Асинхронный триггер — изменяет свое состояние непосредственно в момент появления соответствующего информационного сигнала.

Синхронные триггеры — реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации C (от англ. clock). Этот вход также обозначают терминами «строб», «такт».

Синхронные триггеры в свою очередь подразделяют на триггеры со статическим (статические) и динамическим (динамические) управлением по входу синхронизации C. Статические триггеры воспринимают информационные сигналы при подаче на вход C логической единицы (прямой вход) или логического нуля (инверсный вход). Динамические триггеры воспринимают информационные сигналы при изменении (перепаде) сигнала на входе C от 0 к 1 (прямой динамический С-вход) или от 1 к 0 (инверсный динамический С-вход).

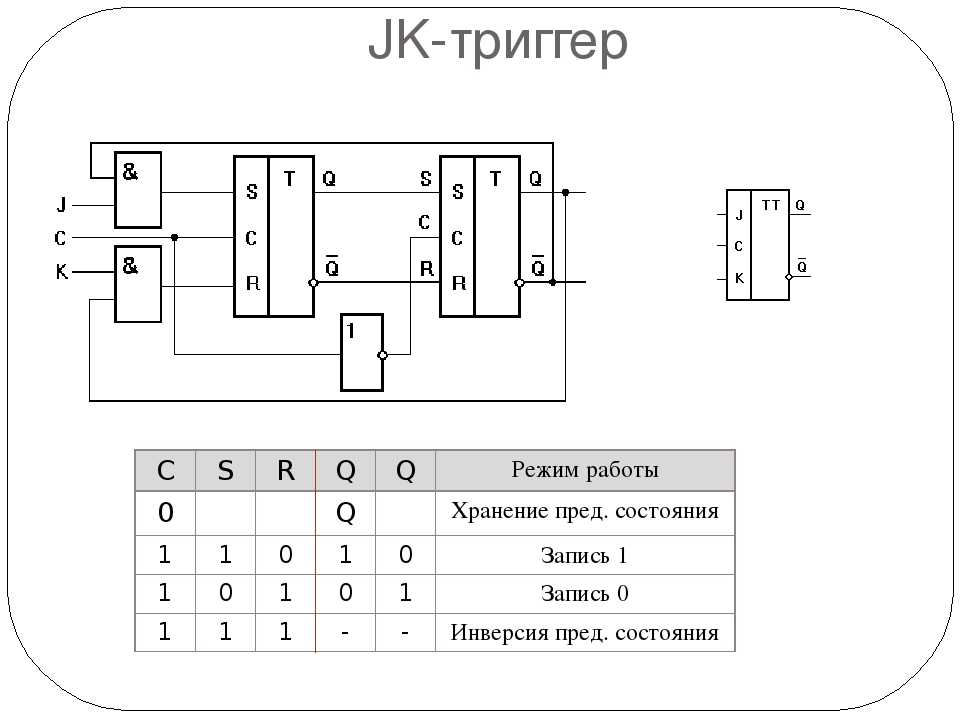

Статические триггеры в свою очередь подразделяют на одноступенчатые (однотактные) и двухступенчатые (двухтактные). В одноступенчатом триггере имеется одна ступень запоминания информации, а в двухступенчатом — две такие ступени. Вначале информация записывается в первую ступень, а затем переписывается во вторую и появляется на выходе. Двухступенчатый триггер обозначают через ТТ.

Триггер что это такое

Общие принципы запоминающих элементов представлены выше. Триггером называется устройство, способное поддерживать 2 или больше устойчивых состояния, которые меняются под воздействием входных сигналов. Фактически речь о способе хранения минимального количества информации – 1 бит.

Что измеряется в фарадах

Любой триггерный автомат состоит из двух основных блоков. Первый – предназначен для сравнения или другого вида обработки входных сигналов. Второй – обеспечивает хранение данных и отображение состояния соответствующими выходными сигналами:

«1» – высокий уровень, прямой, Q;
«0» – низкое напряжение, обратный (инверторный), /Q.

Как правило, между функциональными блоками организована обратная связь. Входные сигналы также делят на группы:

информационные – R, T, S;
управляющие – V, C.

К сведению. Рабочие циклы описывают в табличной форме, которая наглядно показывает состояние памяти при разных комбинациях входных сигналов.

RS-триггеры

Логические устройства вычислительной техники

Что же такое RS-триггеры? В моем понимании — это устройства, которые могут принимать одно из двух состояний. На основании этого можно сделать вывод, что этот логический элемент может хранить один бит информации (грубо говоря, ноль или единицу). Существуют некоторые типы данного вида RS-триггеров. Давайте рассмотрим один из них:

Асинхронный RS-триггер

Имеет два входа “R» и «S” и два выхода, как правило это “Q” и “не Q” (т.е. инверсный) . Лично я запомнил, какой элемент для чего, после того, когда узнал, что R – это “RESET” (что означает “сброс”) и “S” – это “SET” (что означает установка)

Принимая во внимание изложенную информацию можно указать, что при подаче сигнала (единица) на “S” на выходе “Q” устанавливается единица, а при подаче единицы на “R” приводит к сбросу единицы на выходе “Q” и установки на нем нуля. Рассмотрим работу на базе элементов “2ИЛИ-НЕ” и “2И-НЕ”

Для этого используем графическое изображение этих элементов.

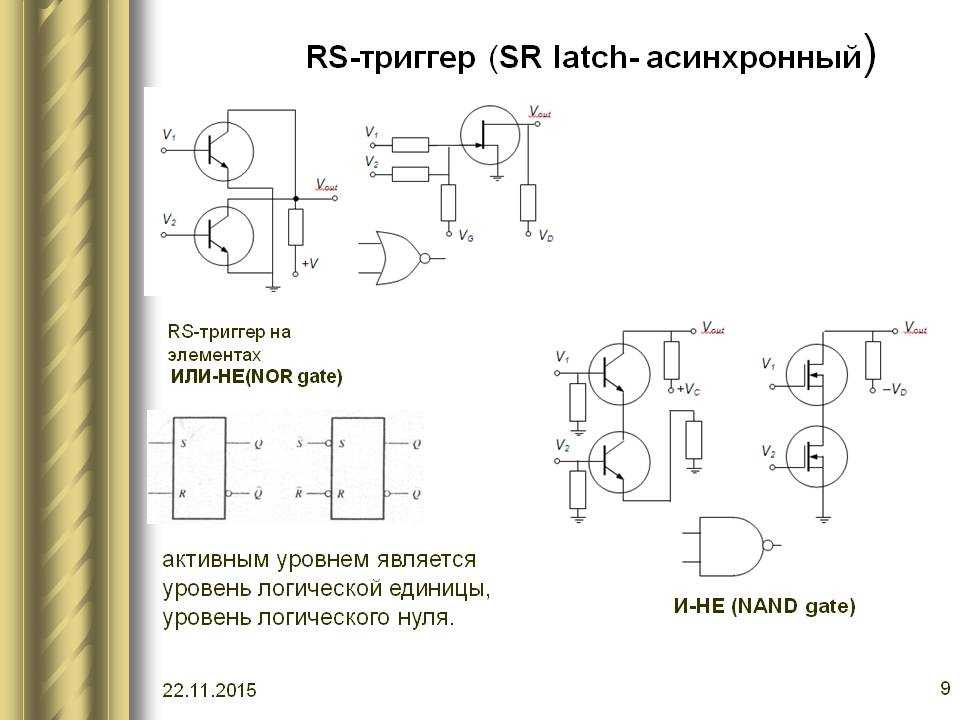

Итак, разберем принцип работы RS-триггера на базе элементов “2ИЛИ-НЕ”. В начальном положении, когда на R и S отсутствуют сигналы (логический “0”), на выходе “Q” присутствует также “0” или “1” – это исходное состояние. Выглядит это так:

Далее подадим на “S” логическуюединицу и получим на выходе “Q” также единицу. Будет выглядеть это так.

Следующим шагом подадим логическую единицу на “R” и уже на “Q” получим “0”. Изобразим это на рисунке.

Более наглядную работу RS-триггера на элементах 2ИЛИ-НЕ можно продемонстрировать, изобразив таблицу истинности. Вот так она выглядит.

Сейчас рассмотрим работу на элементах 2И-НЕ. Выглядит она аналогично, как и на элементах 2ИЛИ-НЕ с той лишь разницей, что активным уровнем является не “1”как в предыдущем случае, а “0”. Убедимся в этом, используя рисунок и таблицу истинности.

Асинхронным триггерам свойственно такое явление как присутствие “гонок”, что это? Это не одновременное или даже не согласованное по времени поступление информации на входы. Это приводит к наложению одного сигнала на другой. Чем это вызвано? А вызвано это разным временем быстродействия элементов, через которые проходит сигнал, прежде чем попасть на входы триггера, в данном случае на “R” или “S”. Покажем это явление на диаграмме.

Чтобы избавиться от этого явления, был придуман вариант подачи синхросигнала и асинхронный триггер превратился в синхронный.

Синхронные RS–триггеры

Этот вид логического устройства отличается от рассмотренного выше тем, что у него помимо входов “R” и “S” присутствует и третий “C”, на который подаются синхроимпульсы. Без этих импульсов информация на “R” и ”S” восприниматься не будет. Схему синхронного RS–триггера и диаграмму работы изобразим графически.

Из диаграммы видно, что в данном случае срабатывание происходит по переднему фронту (но бывает и по спаду) синхроимпульса.

Передний фронт синхроимпульса – это участок прямоугольного импульса, где происходит его возрастание.

Спад синхроимпульса – это участок спада синхроимпульса.

Именно здесь сделаем небольшое отступление и укажем, что бывают триггеры динамические и статические и соответственно со статическим и динамическим управлением. Чем они отличаются? Объясним максимально просто.

Динамические триггеры – на выходах, которых присутствуют либо непрерывная последовательность импульсов определенной частоты, либо ее отсутствие. (Напоминает управляемый генератор).

Статические триггеры– на выходах которых присутствуют неизменный уровень напряжения, либо его отсутствие.

Со статическим управлением – восприятие сигналов на информационных входах происходит только при подаче на “С” логической единицы (логического нуля).

С динамическим управлением – восприятие сигналов на информационных входах происходят в моменты перепада сигнала на “С”(Передний фронт синхроимпульса или спад синхроимпульса).

Если логические функции входов зависят от его выходов, то целесообразно использовать более рациональную конструкцию элементов.

Генератор на триггере Шмитта

Ниже изображена схема простейшего генератора импульсов.

Классификация

Энергия конденсатора

Изделия этой категории разделены на две основные группы по принципу сигналов управления. В первой – формируется заданная последовательность выходных сигналов, если установлено состояние «1». После переходе в «0» генерация прекращается. Вторая – способна переключать выходное напряжение соответствующим образом. Как правило, «1» примерно соответствует уровню источника питания.

Также триггеры различают по следующим параметрам:

синхронность рабочих циклов;
статические (динамические) способы управления;
сложность логических схем;
одно,- или двухступенчатые.

Триггеры на логических элементах и на операционном усилителе

Для реализации статических триггеров хорошо подходит схема усилителя с двумя каскадами. Связь между ними организуют прямую либо с ограничительными резисторами в соответствующих цепях.

Триггер на логических элементах

Триггер (Trigger) Шмитта

Изделия этой категории могут быть созданы с применением разной элементной базы. В данном разделе рассмотрен триггер Шмитта на транзисторах. Он управляется изменением аналогового сигнала. В зависимости от уровня напряжения, выполняется переключение состояния памяти в соответствующее положение «0» или «1».

Триггер Шмидта на транзисторах с подключенной нагрузкой

Триггер собранный на реле

Простейшими схемами являются RS триггеры. Буквы S и R означают английские слова set и reset – «установка» и «сброс» соответственно. Этими буквами обозначаются два входа устройства, один из которых (S) при поступлении сигнала приводит к изменению состояния триггера, а второй (R) – сбрасывает элемент в стартовое состояние. Анимация ниже иллюстрирует принцип работы триггерной схемы, собранной из нескольких электромагнитных реле.

Принцип работы тригерной схемы

В начальном состоянии система находится в положении 0 (логический ноль или «FALSE»), о чем свидетельствует негорящая лампочка на прямом выходе Q. Инверсный выход, обозначаемый с черточкой наверху, соответственно, показывает уровень логической единицы (1), поэтому лампа на нем горит.

При замыкании ключа S, что символизирует подачу на вход единичного сигнала, на реле подается положительное напряжение и происходит переход триггера в логическое состояние 1 или «TRUE», соответственно, лампочка на прямом выходе загорается, а на инверсном гаснет. Затем происходит сброс системы путем замыкания ключа R, триггер переходит в стартовое состояние. Однако до того момента, как будет нажата кнопка сброса, он продолжает сохранять то состояние, в которое его привело замыкание ключа S.

Статические D-триггеры

В RS-триггерах для записи логического нуля и логической единицы требуются разные входы, что не всегда удобно. При
записи и хранении данных один бит может принимать значение, как нуля, так и единицы. Для его передачи достаточно одного
провода. Как мы уже видели ранее, сигналы установки и сброса триггера не могут появляться одновременно, поэтому можно
объединить эти входы при помощи инвертора, как показано на рисунке 7.

Такой триггер получил название D триггер. Название происходит от
английского слова delay — задержка. Конкретное значение задержки определяется частотой следования импульсов
синхронизации. Условно-графическое обозначение статического D триггера на принципиальных схемах приведено на
рисунке 8.

Таблица истинности D триггера достаточно проста, она приведена в таблице 3. Как видно из этой таблицы,
данный триггер способен запоминать двоичный сигнал по синхросигналу и хранить один бит двоичной информации.

С	D	Q(t)	Q(t+1)	Пояснения
x	Режим хранения информации
x	1	1
1	x	Режим записи информации
1	1	x	1

Нужно отметить, что отдельный инвертор при реализации триггера на ТТЛ элементах не нужен, так как самый распространённый
логический элемент ТТЛ микросхем — это «2И-НЕ». Принципиальная схема D триггера на элементах 2И-НЕ приведена
на рисунке 9.

Ещё проще реализуется D триггер на КМОП логических элементах.
В КМОП микросхемах вместо логических элементов «И» используются обычные
транзисторные ключи. Схема D триггера приведена на рисунке 10.

При подаче высокого уровня синхросигнала C транзистор VT1 открывается и обеспечивает передачу сигнала с входа D на
инверсный выход Q через инвертор D1. Транзистор VT2 при этом закрыт и отключает второй инвертор, собранный на транзисторах
VT2 и VT3. При подаче низкого потенциала на вход C включается второй инвертор, который вместе с инвертором D1 и образует
триггер.

Во всех рассмотренных ранее схемах синхронных триггеров синхросигнал работает по уровню, поэтому триггеры называются
триггерами, работающими по уровню, или статическими триггерами. Ещё одно название таких триггеров, пришедшее из иностранной
литературы — триггеры-защёлки. Легче всего объяснить происхождение этого названия по временной диаграмме сигналов,
приведенной на рисунке 11.

По этой временной диаграмме видно, что триггер-защелка хранит данные на выходе только при нулевом уровне на входе
синхронизации. Если же на вход синхронизации подать активный высокий уровень, то напряжение на выходе триггера будет
повторять напряжение, подаваемое на его вход.

Входное напряжение запоминается только в момент изменения уровня напряжения на входе синхронизации C с высокого
уровня на низкий уровень. Входные данные как бы «защелкиваются» в этот момент, отсюда и название —
триггер-защелка.

Классификация

RS триггер

Также триггеры различают по следующим параметрам:

синхронность рабочих циклов;
статические (динамические) способы управления;
сложность логических схем;
одно,- или двухступенчатые.

Триггеры на логических элементах и на операционном усилителе

Триггер на логических элементах

Триггер (Trigger) Шмитта

Триггер Шмидта на транзисторах с подключенной нагрузкой

Способы запуска триггера

В зависимости от функции, выполняемой триггером, применяют два способа его запуска — раздельный и общий (или счетный). При раздельном запуске запускающие импульсы одной полярности поступают на входы (базы или коллекторы) транзисторов от двух разных источников (т.е. от одного источника запускающие импульсы поступают на вход одного транзистора, а от другого — на вход другого) (рис.3). Импульсы с одного из входов устанавливают триггер в одно из двух состояний равновесия. Если к приходу такого импульса триггер уже находится в этом состоянии, то оно не изменяется. Импульсы, подаваемые на второй вход устанавливают триггер в противоположное состояние.

Для раздельного запуска триггера требуются сравнительно короткие импульсы. Часто в качестве входного сигнала запуска используются перепады напряжений. В этих случаях формирование необходимых запускающих импульсов производится с помощью подключаемых ко входам триггера укорачивающих RC — цепей. Чтобы предотвратить срабатывание триггера от импульсов обратной полярности, возникающих на выходах укорачивающих цепей применяются диоды Дн.

При счетном запуске управляющие импульсы поступаю от общего генератора на один общий вход триггера (рис.4). При этом каждый импульс изменяет состояние триггера на противоположное.

В исходном состоянии напряжение на коллекторе насыщенного транзистора T1 близко к нулю» диод Дн’ открыт, конденсатор Су’ разряжен. За счет высокого отрицательного потенциала закрытого транзистора T2 передаваемого через сопротивление Rб», диод Дн» закрыт, а конденсатор Су» заряжен до напряжения Ек (в полярности, указанной на рис. 4 ). Следовательно, положительный запускающий импульс напряжения поступит только через открытый диод Дн’ на базу насыщенного транзистора и вызовет опрокидывание триггера.

Если действие положительного входного импульса не завершится до окончания опрокидывания триггера, то напряжение, прикладываемое к диоду Дн», окажется равным сумме положительного входного напряжения и отрицательного напряжения на конденсаторе Су». Так как обычно амплитуда входного сигнала меньше Ек, то результирующее напряжение, приложенное к диоду Дн» будет отрицательным, и диод попрежнему будет закрыт. По окончании входного импульса конденсатор Су» разрядится через малое сопротивление открывшегося транзистора T2 и внутреннее сопротивление источника запускающих импульсов, а конденсатор Су’ зарядится до напряжения Ек. Диод Дн» откроется, а Дн’ закроется. Очередной запускающий импульс пройдет через диод Дн» и вызовет новое опрокидывание триггера.

Принцип работы RS триггера

Система, представленная выше, при помощи электромагнитных реле иллюстрирует работу триггера на элементах ИЛИ-НЕ. Однако в современных схемах электромеханические приборы давным-давно не используются, сейчас они собираются из электронных логических элементов на транзисторах, заключенных внутри интегральных микросхем. К тому же для их реализации можно использовать различные базисы. Пример схемы RS триггера на элементах И-НЕ, охваченных положительной обратной связью.

Допустим, что на оба входа R и S подаются единицы. Если верхний элемент И-НЕ выдаст на прямой выход Q логический 0, благодаря положительной обратной связи он поступит на свободный вход нижнего элемента, вследствие чего тот выдаст на инверсном выходе единицу (1). В свою очередь, эта 1 по обратной связи поступает на вход верхнего элемента, тем самым подтверждая 0 на выходе Q. Если же на прямом выходе изначально находится 1, то инверсный, соответственно, выдаст 0, который подтвердит 1 на выходе Q.

История

Функциональный триггер можно создать из обычного реле с электромеханическим приводом. Установив нужным образом контакты управляющей цепи, обеспечивают включение силовой группы после определенной комбинации входных сигналов. Отдельной клавишей выполняют сброс.

Схема RS триггера на одном реле

Электронные аналоги были собраны в начале прошлого века из ламповых приборов. Действующие схемы впервые опубликованы российскими и английскими учеными в 1918-20 гг. Позднее стали применять полупроводниковые транзисторы. В наши дни соответствующие устройства создают с применением микроэлектронных технологий.

Триггер Шмитта на транзисторах

Триггер Шмитта на транзисторах, так же как и триггер Шмитта на ОУ, является системой двух устойчивых состояний, переход которого из одного состояния в другое связан с амплитудой запускающего импульса.

Подобные триггеры широко используются, в вычислительной технике и всевозможных промышленных приборах, где нужно менять форму сигнала, преобразовывать прямоугольные импульсы из синусоиды колебаний и регистрировать завышение сигнала определенного порога. Стандартная схема триггера Шмитта на двух биполярных транзисторах n-p-n приводится ниже.

Для правильного уяснения работы триггера Шмитта сперва допустим, что на входе транзистора VT1 нет сигнала. Сопротивления R1, R2 и R3, подключены к минусу и плюсу питания, и создают своеобразный делитель напряжения. По отношению к эмиттеру транзистора VT2, падение напряжения на сопротивлении R3 окажется положительным, по причине этого данный транзистор будет открыт.

От источника питания на коллектор транзистора VT2 через резистор R4 идет положительный потенциал. Когда транзистор открыт, ток эмиттера, протекающий через R4, создает на нем падение напряжения. Сквозь вторичную обмотку трансформатора Тр1, имеющего малое сопротивление, потенциал на резисторе R5 оказывается между базой и эмиттером VT1 и формирует обратное смещение на переходе Б-Э. В связи с этим VT1 закрыт. Данное устойчивое состояние схемы Шмитта является одним из двух вероятных состояний.

Hantek 2000 — осциллограф 3 в 1

Портативный USB осциллограф, 2 канала, 40 МГц….

Подробнее

Вследствие падения напряжения на R4 по причине протекания через него тока, потенциал коллектора VT2 будет намного ниже напряжения питания. При поступлении на вход сигнала, он не окажет никакого воздействия на устойчивость триггера Шмитта, если его амплитуда будет меньше напряжения смещения между эмиттером и базой транзистора VT1, идущего с сопротивления R5.

В том случае если входной сигнал будет по амплитуде больше этого смещения, то произойдет открытие VT1. Из-за снижения потенциала на коллекторе VT1 снижается смещение на базе VT2, и в итоге его эмиттерный ток также снизится.

Из-за этого снизится падение напряжения на сопротивлении R5, а смещение на базе VT1 увеличится и инициирует последующий рост тока через VT1. Падение напряжения на R1 также значительно повысится, что в свою очередь уменьшит смещение на базе VT2 и снизит падения напряжения на R5. Этот алгоритм будет длиться до тех пор, пока VT1 до конца не откроется, а транзистор VT2, не закроется.

Как только ток коллектора VT2 достигнет нуля и на сопротивлении R4 начнет падать напряжение, потенциал же на его коллекторе станет увеличиваться, который пройдя через конденсатор С2 становится выходным сигналом.

Величина и форма сигнала на выходе триггера Шмитта находятся в прямой зависимости от постоянной времени (R4+Rн)C2 и сопротивления нагрузки Rн. Устойчивое положение, которое отвечает закрытому транзистору VT2 и открытому VT1, является вторым состоянием триггера Шмитта, и оно длится, пока есть входной сигнал. И как только входной сигнал пропадет, триггер Шмитта переходит в первоначальное состояние.

Если постоянная времени (R4+Rн)С2 существенно превышает продолжительность входного сигнала, то амплитуда сигнала на выходе триггера Шмитта практически оказывается стабильной, без изменений.

Триггер Шмитта на транзисторе и оптроне

Триггер, это устройство, имеющее два устойчивых состояния и способное под действием управляющего сигнала скачком переходить из одного устойчивого состояния в другое. Передаточная характеристика триггера представляет собой практически прямоугольную петлю гистерезиса с пороговыми уровнями напряжения, при которых происходит переключение триггера из одного устойчивого состояния в другое.

В отсутствии гистерезиса при входных медленно изменяющихся напряжениях, будет наблюдаться многократное переключение триггера (дребезг), что крайне не желательно. Гистерезис увеличивает стабильность работы триггера при напряжениях близких к пороговому. Триггер Шмитта, как нельзя лучше подходит для формирования фронтов и спадов импульсов управления мощными транзисторами.Чем круче фронты и спады импульсов, тем меньше коммутационные потери транзистора, тем меньше рабочая температура транзистора при одинаковой коммутируемой мощности. При использовании триггера Шмитта для управления полевыми транзисторами, коммутирующими нагрузку в сети переменного тока 220В, последний не плохо бы гальванически развязать от блока управления, что повысит электробезопастность устройства.

Для этого первый транзистор в схеме триггера Шмитта заменим транзистором из оптрона (см. рис 1), например АОТ128, имеющим время нарастания и спада импульса выходного тока 5 мксек. Ниже приведены данные по времени нескольких популярных импортных оптронов. Как видим, время нарастания и спада тоже многовато.В своем эксперименте в качестве оптрона я использовал 4N35 фирмы MOTOROLA. В качестве транзистора VT1 был выбран КТ3102Б. При указанных на схеме номиналах элементов и при напряжении питания 12В, триггер имел следующие показатели. Напряжение логического нуля на выходе триггера, это когда ток через светодиод оптрона отсутствует, составляет 1,3В. Напряжение логической единицы — через светодиод оптрона течет ток — 11,9В. В моем случае триггер срабатывает при входном токе через светодиод 11мА. Но, конечно, этот ток надо выбирать больше. У меня он был выбран около 20 мА, притом, что максимальный ток светодиода данного оптрона составляет 60 мА.

Что такое тригеры —кратко

Термин триггер происходит от английского слова trigger — защёлка, спусковой крючок. Для обозначения этой схемы в английском языке чаще употребляется термин flip-flop, что в переводе означает “хлопанье”. Это звукоподражательное название электронной схемы указывает на её способность почти мгновенно переходить (“перебрасываться”) из одного электрического состояния в другое и наоборот.

Самый распространённый тип триггера — так называемый RS-триггер (S и R, соответственно, от английских set — установка, и reset — сброс). Условное обозначение триггера — на рис. 5.6.

Он имеет два симметричных входа S и R и два симметричных выхода Q и , причем выходной сигнал Q является логическим отрицанием сигнала . На каждый из двух входов S и R могут подаваться входные сигналы в виде кратковременных импульсов ( ). Наличие импульса на входе будем считать единицей, а его отсутствие — нулем. На рис. 5.7 показана реализация триггера с помощью вентилей ИЛИ—НЕ и соответствующая таблица истинности.

S	R	Q
		запрещено
	1	1
1			1
1	1	хранение бита

Проанализируем возможные комбинации значений входов R и S триггера, используя его схему и таблицу истинности схемы ИЛИ—НЕ (табл. 5.5).

Если на входы триггера подать S=”1″, R=”0″, то (независимо от состояния) на выходе Q верхнего вентиля появится “0”. После этого на входах нижнего вентиля окажется R=”0″, Q=”0″ и выход станет равным “1”.
Точно так же при подаче “0” на вход S и “1” на вход R на выходе появится “0”, а на Q — “1”.
Если на входы R и S подана логическая “1”, то состояние Q и не меняется.
Подача на оба входа R и S логического “0” может привести к неоднозначному результату, поэтому эта комбинация входных сигналов запрещена.

Поскольку один триггер может запомнить только один разряд двоичного кода, то для запоминания байта нужно 8 триггеров, для запоминания килобайта, соответственно, 8 х 210 = 8192 триггеров. Современные микросхемы памяти содержат миллионы триггеров.
