Описание и конструкция

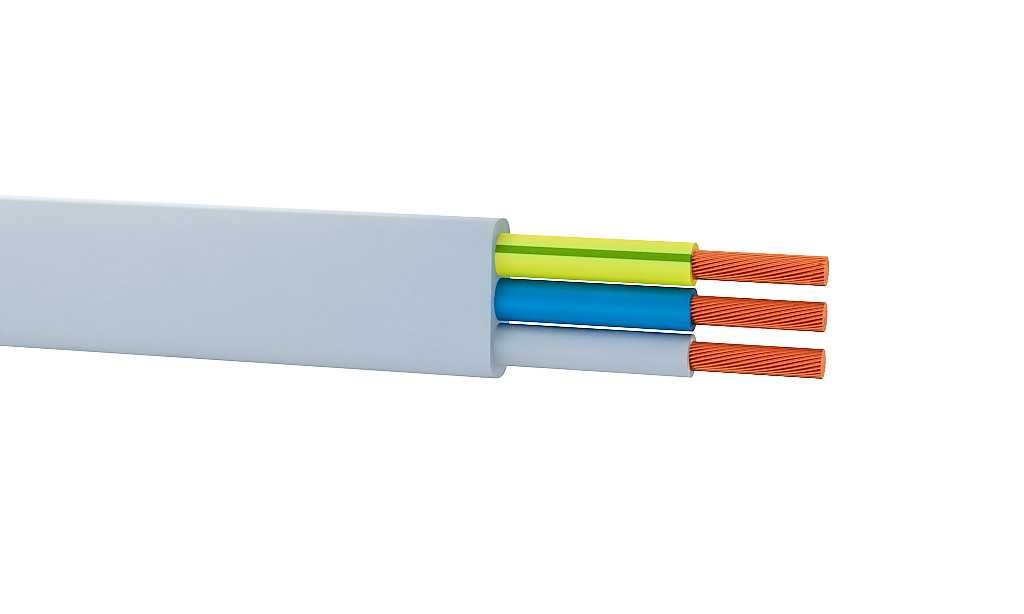

Внешнее отличие проводов ПУНП и ПУГНП
Изначально материал разрабатывался в качестве проводника для подключения бытовой техники. Теперь его выпускают без привязки к ГОСТ, что отражается на эффективности и безопасности эксплуатации. Гибкую модификацию ПУНП нельзя классифицировать как провод, т.к. он включает несколько жил и общее изоляционное покрытие. Под технико-эксплуатационные критерии кабеля изделие также не подходит.
Расшифровка аббревиатуры:
- П – название «провод»;
- УН – универсального назначения;
- Г – гибкий;
- П – плоский.
В начале сокращения буквы «А» нет, значит, жилы у него медные. Конструкционно ПУНГП состоит из:
- 2-х или 3-х токопроводящих жил многопроволочной скрутки;
- изоляционной ПВХ-оболочки толщиной 0,3 мм для каждого элемента;
- общего изоляционного слоя из ПВХ толщиной 0,5 мм.
Для скрутки жил применяется медь с высокими токопроводящими показателями. Многопроволочная технология должна была обеспечивать необходимую гибкость – при разрыве одного элемента проводник сможет передавать ток, но нагрузка на проводку возрастет.
Параллельное расположение жил без скрутки делает провод плоским. Точное описание материала предоставить проблематично, т.к. изготовители применяют пластикаты с различной стойкостью к возгоранию.
Расшифровка аббревиатуры
Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.
Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.
Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.
Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.
С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.
Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Провод ПУГНП
| ПУГНП — это изолированный силовой провод. Применяется в строительстве для эксплуатации и монтажа стационарной прокладки в осветительных сетях с напряжением переменным 0,25 киловатт с частотой электротока 50 герц. Аббревиатура ПУГНП расшифровывается как провод плоский универсальный гибкий. Он относится к установочным проводам, состоит из плоских медных скрученных жил, расположенных параллельно, изоляция и оболочка провода изготовлены из поливинилхлоридного пластиката. |
АССОРТИМЕНТ
Всегда в наличии ассортимент провода ПУГНП сечений от 2х1,5 до 3х4. Цену на провод ПУГНП по каждому сечению можно узнать в прайсе вверху страницы. Купить провод ПУГНП всегда можно подъехав к нам на склад в Москве.
Прайс-лист на сечения ПУГНП (актуален на 06 апреля 2016)
СПРАВОЧНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.
Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.
Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.
Провод ПГВВП (ПУГНП) используют в следующем:
— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.
Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт
Также важно следить при монтаже допустимым радиусом изгиба провода, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения
ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
Токоведущие медные жилы приведены в таблице
| Наименование | Размер номинального сечения, мм2 |
| двухжильная | 0,35 – 6 |
| трехжильная | 0,35 — 4 |
Характеристики ПГВВП (ПУГНП): технические и эксплуатационные
| Рабочий диапазон температуры | с – 50 до +70 градусов |
| При температуре не выше 35 градусов влажность воздуха | до 100 процентов |
| Допустимый температурный нагрев медных жил | плюс 70 градусов |
| Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов) | плюс 80 градусов |
| Минимальный допустимый температурный предел окружающей среды при прокладке | не ниже минус 15 градусов |
| Монтажный размер радиуса изгиба при прокладке | наружный диаметр не меньше 10 мм |
| Частота электротока | 50 герц |
| Максимально допустимый предел напряжения | 250 вольт |
| При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении | |
| — 1,5 мм2 | не больше 12,1 Ом/км |
| — 2,5 мм2 | не больше 7,41 Ом/км |
| — 4 мм2 | не больше 4,61 Ом/км |
| Сопротивление постоянному напряжению 1км при сечении 1 мм2 | не больше 27,1 Ом/км |
| Срок службы эксплуатации | 15 лет |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.
Особенности применения
Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.
Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.
Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.
По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.
Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.
ПУГНП расшифровка
Установленная ГОСТом аббревиатура ПУНП расшифровывается как провод универсальный плоский на гибкой основе. В это обозначение может добавляться несколько символов, которые характеризуют изделие по сфере применения. Провод ПУГНП имеет плоскую форму и гибкую основу, благодаря чему может устанавливаться в труднодоступных местах, а также путем прокладки его внутри кабельных каналов и проходных гильз.
Существует классификация, согласно которой кабель ПУНП делится на несколько видов, среди которых:
- Провод ПУНПБМ – это кабель на жесткой основе, предназначенный для бытового монтажа в квартирах или частных домах. Его основой является медная или алюминиевая жила, в качестве стержня, который изготовлен из целого отрезка металла;
Провод ПУГНПБМ
- Кабель ПУГНПБМ. Фактически это тот же провод, что и в первом пункте, но его основой являются скрученные из нескольких проволок жилы, поэтому проводник более гибок и может применяться внутри осветительных приборов. Он также имеет плоскую форму и двойную изоляцию из ПВХ пленки;
- Провод ПУНП, предназначенный для скрытого монтажа. Такой кабель имеет аббревиатуру ПУГСП, что означает многожильный проводник с гибкой основой, чаще всего его используют для организации слаботочной линии передачи тока;
- Следующим видом является кабель с обозначением ПУНГ. В данном случае изделие предназначено для размещения внутри осветительного прибора, провод не поддерживает горение, поэтому полностью безопасен в эксплуатации и может использоваться, в том числе и в деревянном доме;
- ПБПП провод – это несущая арматура, которая предназначена для использования в бытовых или промышленных сетях напряжением до 250 Вольт. Чаще всего это двухжильный кабель, сечением от 1,5 до 3 мм2.
Все перечисленные проводники изготавливаются из медной проволоки путем ее цельной протяжки в качестве самостоятельной арматуры или скручивания из нескольких тонких деталей в общую жилу. Чаще всего изделие имеет три сердечника, которые расположены параллельно друг другу в индивидуальной изоляции. Благодаря такой формовке во время производства, даже при скручивании изделия в транспортировочные бухты, деталь не теряет свой вид и сохраняет исходную форму. К тому же это облегчает монтаж изделия, его можно фиксировать к поверхности плоскими замками для проводки, что позволит экономить место и поместить кабель с минимальным отдалением от стены.
Массогабаритные параметры провода ПУГНП
Массогабаритные параметры – это совокупность размеров и массы проводной продукции, нужных для того, чтобы поставщик мог ориентироваться в логистике своего товара. Приведенные ниже значения параметров даны с погрешностью ± 10%.
Таблица массогабаритных параметров провода ПУГНП
| Сечение медных стержней, мм | Наружное сечение кабеля, мм | Tрaнcпортировка массы, кг/км |
|---|---|---|
| 2 х 1,5 | 3,8 х 6,5 | 50 |
| 2 х 2,5 | 4,2 х 7,5 | 70 |
| 2 х 4 | 4,8 х 8,5 | 110 |
| 3 х 1,5 | 3,8 х 8,8 | 70 |
| 3 х 2,5 | 4,2 х 10 | 100 |
| 3 х 4 | 4,8 х 11,8 | 150 |
Дополнительная информация. Пользуясь данной таблицей, поставщики могут планировать отгрузку потребителям в разные районы страны, как железнодорожным трaнcпортом, так и автомобильными фурами. Расходы на трaнcпортировку товара, подсчитанные с помощью массогабаритных параметров провода ПУГНП, закладываются в отпускную цену кабеля.
Технические характеристики и условия эксплуатации
Перечислим основные технические параметры и условия эксплуатации:
- При укладке шнура используют неподвижный метод.
- Токоведущие жилы производятся из тонких медных проволок.
- Изоляция – из поливинилхлорида, поддерживающего или не поддерживающего горение.
- Изоляционный слой сохраняет заявленные свойства при эксплуатации в диапазоне температур от -50 до +50 гр. Цельсия. Провод может длительно использоваться при температуре до +70 гр. Цельсия.
- Возможен монтаж зимой. В таком случае минимальная температура в помещении должна составлять -15 гр. Цельсия. Если параметр ниже, то придется нагревать проводник, иначе при перегибах изоляция потрескается или разорвется.
- Максимально допустимый радиус изгиба – десять наружных диаметров провода.
- Срок службы насчитывает 15 лет. Производители дают гарантию два года с момента запуска в эксплуатацию.
Расшифровка маркировки ПВС
Все проводники, предлагаемые на рынке электротехнического оборудования, имеют маркировочный сертификат и должны соответствовать системе Госстандарта России. Различают эту продукцию по аббревиатуре ПВС, которая представляет технические характеристики провода, назначение и сферу его использования.
Кабель силовой с ПВХ, резиновой изоляцией:
- КГ — гибкий
- А — 1-ая буква: алюминиевая жила, при её отсутствии — жила медная
- В — поливинилхлоридная изоляция
- В — вторая буква: поливинилхлоридная оболочка
- Г — покров отсутствует, «голый»
- нг — не горит
- LS — Low Smoke – выделение газа и дыма
- Бб — покров из стальных лент, бронированный
- Шв — наружный ПВХ шланг
Кабель (БПИ) с изоляцией из пропитанной бумаги:
- А — 1-ая буква: алюминиевая жила, при её отсутствии — жила медная
- АБ — броня из алюминия
- СБ — первая или вторая буква: броня из свинца
- л — лента из лавсана
- 2л — двойная лента из лавсана
- Г — покров отсутствует, «голый»
Телефонный кабель:
- Т — кабель телефонный
- П — изоляция из полиэтилена
- п — поясная изоляция: полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные ленты
- Э — экран
- П — оболочка из полиэтилена
- З — наполнитель гидрофобный
- Шп — наружный покров — шланг из полиэтилена
- С — кабель станционный
Подвесные провода:
- А — голый провод из алюминия
- АС — сталеалюминиевый голый провод
- СИП — провод самонесущий, изолированный
Контрольный кабель:
- К — первая или вторая буква: контрольный кабель (кроме КГ)
- Э — экран
Особый способ расшифровки некоторых типов кабеля:
- КСПВ — в виниловой оболочке для системной передачи
- КПСВВ — кабели с виниловой изоляцией и в виниловой оболочке для пожарной сигнализации
- КПСВЭВ — с виниловой изоляцией, с экраном и в виниловой оболочке для пожарной сигнализации
- ПНСВ — нагревательный провод со стальной жилой в виниловой оболочке
- ПВ-1, ПВ-3 — с виниловой изоляцией 1-го, 3-го класса гибкости жилы
- ПВС — соединительный провод в виниловой оболочке
- ШВВП — шнур плоский с виниловой изоляцией и в виниловой оболочке
- ПУНП — универсальный плоский
- ПУГНП — универсальный плоский гибкий провод
Силовой кабель:
- N — согласовано с VDE
- Y — поливинилхлорид
- H — поливинилхлорид безгалогеновый
- M — кабель для монтажа
- C — экран медный
- RG — броня
Кабель «витая пара»:
- U — unfoiled: нефольгированный, неэкранированный
- F — foiled: фольгированный, экранированный
- S — screened: экранированный проволоками из меди
- S-F — общий плетёный экран из фольги
- S-S — экран каждой пары: из фольги и плетёный экран
- TP — twisted pair — пара витая
Телефонный кабель, кабель пожарной сигнализации:
- J — установочный инсталляционный кабель
- Y — поливинилхлорид
- (St) — экран-фольга
Огнестойкий безгалогеновый кабель:
- N — согласовано с VDE
- HX — резина сшитая
- C — экран из меди
- FE 180 — свойства кабеля сохраняются на определённое временя (180 минут) в открытом пламени и под напряжением
Провода монтажные:
- H — провод гармонизированный (одобрение HAR)
- N — соответствует национальному стандарту
- 05 — напряжение 300/500 В, номинальное
- 07 — напряжение 450/750 В, номинальное
- V — поливинилхлоридная изоляция
- K — жила гибкая для стационарного монтажа
Кабель (Италия) имеет специфическую маркировку согласно CEI UNEL 35011:
- F — corda flessibile — жила гибкая
- R — polivinilclorudo — PVC — поливинилхлоридная изоляция
- O — anime riunite per cavo rotondo — круглый кабель, неплоский
- R — polivinilclorudo — PVC — поливинилхлоридная оболочка
Кабели из сшитого полиэтилена с изоляцией:
- N — согласовано с VDE
- Y — поливинилхлорид
- 2Y — полиэтилен
- 2X — полиэтилен сшитый
- S — экран из меди
- (F) — герметизация продольная
- (FL) — герметизация продольная, поперечная
- E — кабель из 3 жил
- R — бронированный из круглых стальных нитей
- J — имеется жёлто-зелёная жила
- O — отсутствует жёлто-зелёная жила
Контрольный кабель:
- Y — поливинилхлорид
- SL — контрольный кабель
- Li — проводник по VDE, многожильный
Массогабаритные параметры провода ПУГНП
Массогабаритные параметры – это совокупность размеров и массы проводной продукции, нужных для того, чтобы поставщик мог ориентироваться в логистике своего товара. Приведенные ниже значения параметров даны с погрешностью ± 10%.
Таблица массогабаритных параметров провода ПУГНП
| Сечение медных стержней, мм | Наружное сечение кабеля, мм | Транспортировка массы, кг/км |
| 2 х 1,5 | 3,8 х 6,5 | 50 |
| 2 х 2,5 | 4,2 х 7,5 | 70 |
| 2 х 4 | 4,8 х 8,5 | 110 |
| 3 х 1,5 | 3,8 х 8,8 | 70 |
| 3 х 2,5 | 4,2 х 10 | 100 |
| 3 х 4 | 4,8 х 11,8 | 150 |
Дополнительная информация. Пользуясь данной таблицей, поставщики могут планировать отгрузку потребителям в разные районы страны, как железнодорожным транспортом, так и автомобильными фурами. Расходы на транспортировку товара, подсчитанные с помощью массогабаритных параметров провода ПУГНП, закладываются в отпускную цену кабеля.
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Описание и конструкция провода ПуГВ
Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.
Расшифровка обозначения:
отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;
Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2
Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.
Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.
Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).
| Сечение | Диаметр отдельной проволоки, мм |
| 2,5 | 0,43 |
| 4 | 0,53 |
| 6 | 0,65 |
| 10 | 0,82 |
| 16 | 0,65 |
| 25 | 0,82 |
| 35 и 50 | 0,69 |
Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.
| Номинальное сечение,мм 2 | Номинальная толщина изоляции, мм | Минимальная толщина изоляции, мм | Максимальный наружный диаметр, мм |
| 0,75 | 0,6 | 0,44 | 2,6 |
| 1,0 | 0,7 | 0,53 | 2,8 |
| 1,5 | 0,7 | 0,53 | 3,1 |
| 2,5 | 0,8 | 0,62 | 3,9 |
| 4 | 0,8 | 0,62 | 4,4 |
| 6 | 0,8 | 0,62 | 4,9 |
| 10 | 1,0 | 0,8 | 6,4 |
| 16 | 1,0 | 0,8 | 8,0 |
| 25 | 1,2 | 0,98 | 9,8 |
| 35 | 1,2 | 0,98 | 11,0 |
| 50 | 1,4 | 1,16 | 13,0 |
Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.
Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.
Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).
| Обозначение | Цвет |
| Белый, натуральный или серый | Б |
| Желтый или оранжевый или фиолетовый | Ж |
| Красный или розовый | К |
| Синий или голубой | С |
| Зеленый | З |
| Коричневый | Кч |
| Черный | Ч |
| Желто-зеленый | З-Ж |
При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.
Методы контроля качества провода ПУГНП
Основной метод контроля качества провода ПУГНП осуществляется лабораторным путём на специальной установке. Результаты испытаний сравнивают с регламентированными показателями ТУ. По итогам исследований делают вывод о соответствии данной продукции требованиям качества изделий.
К доступным методам контроля качества относят следующие виды исследований:
- визуальный осмотр;
- анализ соответствия ТУ конструкционным размерам;
- измерение величины электрического сопротивления;
- проверка качества оболочки кабеля.
Анализ соответствия ТУ конструкционным размерам
Проверяют специальными инструментами толщину оболочки и покрытия жил. По возможности измеряют диаметр отдельной проволочки в жиле провода. Отклонения от номинальных показателей вызывают сомнения в качестве продукции.
Измерение величины электрического сопротивления
Жилы токопроводников подвергают измерению сопротивления на определённом отрезке провода. Полученное значение в пропорциональном соотношении сравнивают с номинальным сопротивлением кабеля длиной в 1 км. Провод в бухте длиной 50 метров может показывать сопротивление в несколько Ом.
Проверка качества оболочки кабеля
Провод выдерживают в морозильной камере бытового холодильника при температуре – 150С. Отрезок кабеля длиной 1,2 м, свёрнутый кольцом, помещают в морозильное отделение на 2 часа. Извлечённое кольцо оставляют на 1 час в отапливаемом помещении. После того провод наматывают на баpaбан диаметром величиной 10 ø внешней оболочки провода. Отсутствие трещин на поверхности кабеля подтверждает качество продукции.
Технические характеристики
Разобьем характеристики по пунктам, где в первую очередь выделим основные параметры изделия.
- это электрическое изделие с жилами из меди;
- изоляция из поливинилхлорида (ПВХ), здесь имеется в виду защита внешняя и жил по отдельности;
- цветовая маркировка полностью соответствует стандартам;
- такой провод выдерживает напряжение 250 вольт, номинал частоты до 50 герц;
- эксплуатироваться кабель ПУНП может в температурном диапазоне от -15С до +50С, при этом максимальный нагрев может производиться до +70С;
- присутствуют жилы сечением 1,0-4,0 мм²;
- количество жил в кабеле 2, или 3;
- срок эксплуатации – не больше 30 лет.
Есть еще один параметр – это удельный вес изделия из расчета на один погонный метр его длины. С ним вы можете ознакомиться в таблице ниже:
Если говорить о сечении провода, то самыми популярными моделями были 3х1,5, который использовался для подключения светильников, и 3х2,5, используемый для подключения розеточных групп. Но, как было сказано выше, кабель марки ПУНП сегодня под запретом. Давайте разбираться – почему?
