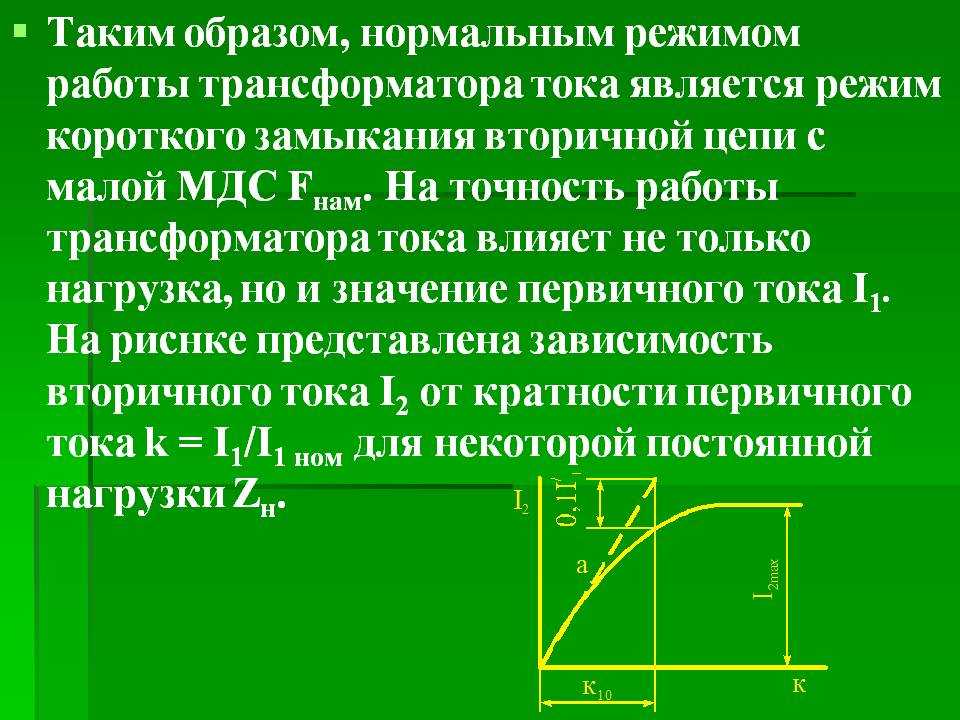

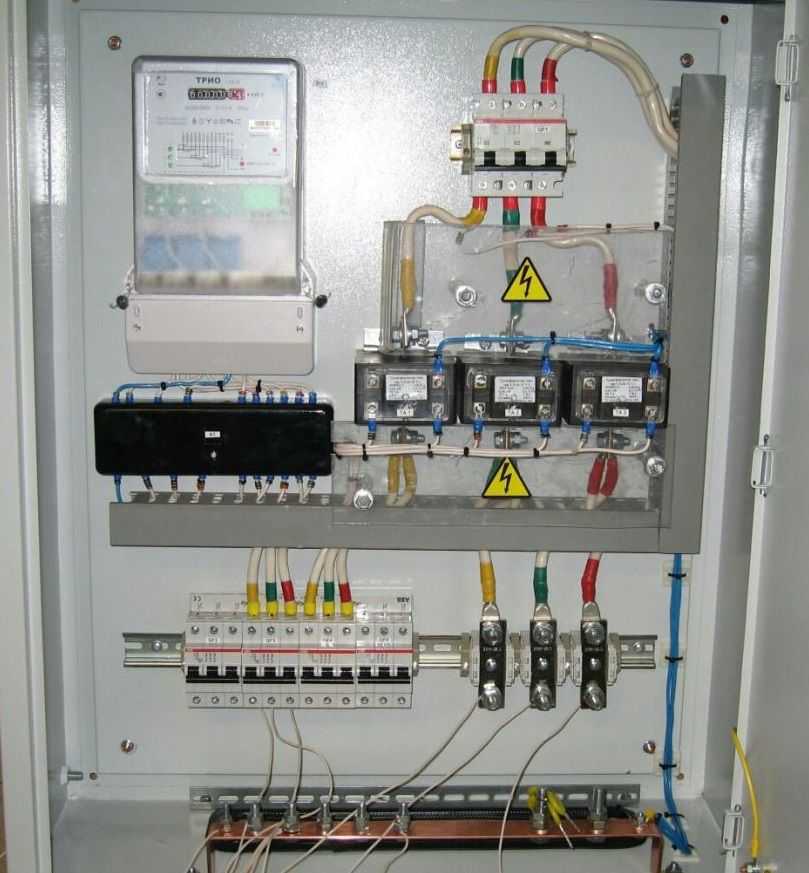

В каком режиме нормально работает измерительный трансформатор тока

Виды трансформаторов

Автотрансформатор

Это вариант трансформатора, принцип работы которого заключается в соединении вторичной и первичной обмотки напрямую, в обмотках прослеживается электрическая и электромагнитная связь. Для подключения и получения различного напряжения в обмотке предусмотрено несколько выводов

Этот вид приборов работает с высоким коэффициентом полезного действия, так как преобразовывается только некоторая часть мощности, что важно при небольшой разнице входного и выходного напряжения

К отрицательным характеристикам относится отсутствие гальванической развязки (изолирующего слоя) между вторичной и первичной цепью. Используют автотрансформаторы на месте обычных агрегатов для соединения заземленных контуров с показателями напряжения от 110 КВт, при этом коэффициент трансформации не должен превышать показание 3−4.

Положительным является низкая стоимость из-за меньшего веса сердечнниковой стали, медных проводов, отсюда маленькая масса прибора и небольшие габариты.

Силовой

Обычный стандартный прибор для преобразования электричества в сетях и устройствах, принимающих и использующих электрическую энергию.

Трансформатор тока

Принцип работы и устройство трансформатора заключается в подаче питания от источника электричества. Наиболее актуальным является использование для снижения первичных показателей тока до величины, применяемой в измерительных и защитных цепях, сигнализации и управления. Во вторичной обмотке отмечаются показатели тока 5 А или 1 А. Измерительные устройства подключаются к вторичной обмотке, а к первичной подключается цепь, в которой измеряют ток. Для расчета тока во второй обмотке используют показания в первичной обмотке и делят на коэффициент трансформации.

Трансформатор напряжения

Это прибор для преобразования больших показателей напряжения в низкие значения в стандартных цепях, измерительных линиях, и контурах РЗиА. Устройство питается от источника электрического напряжения, изолирует логические защитные контуры и измерительные цепи от цепи с высокими показателями напряжения.

Импульсного действия

Прибор используется для преобразования сигналов импульса с минимальным искажением формы и длительностью до десятков микросекунд. В основном применяется для передачи импульса прямоугольного типа (наиболее крутой срез и фронт, примерно постоянное колебание амплитуды). Служит для преобразования коротких видеоимпульсов, постоянно повторяющихся, основной задачей является передача трансформируемых импульсов в первоначальном и неискаженном виде. На выходе обмоток требуется получить ту же форму импульса напряжения, но иногда меняется полярность или амплитуда.

Разделительный тип

У этого прибора первичная и вторичная обмотки никак не связаны. Трансформатор используется для увеличения безопасного подключения к электрическим сетям, для случаев одновременного прикасания к токоведущим деталям и земле. Защищает от одновременного прикасания к деталям, которые не находятся под действием тока, но могут под ним оказаться в результате нарушения изоляции. Агрегаты призваны обеспечить гальваническую развязку (изоляцию) электрических цепей.

Пик-трансформатор

Служит для преобразования синусоидального тока в импульсное напряжение с полярностью, меняющейся через каждые полпериода.

Сдвоенный дроссель

Индуктивный встречный фильтр или сдвоенный дроссель представляет собой тип устройства с использованием двух обмоток. Из-за взаимной катушечной индукции он действует эффективнее, чем одинарный дроссель. Используется в качестве входного фильтровального приспособления перед блоками питания, в сигнальных дифференциальных цифровых контурах и в технике со звуком.

Броневой трехфазный

Выпускают две различных базовых конструкции:

• стержневую;
• броневую.

Обе конструкции не изменяют эксплуатационные качества и надежность прибора, но при изготовлении имеются существенные различия:

• стержневой тип включает сердечник и обмотки, при взгляде на конструкцию сердечник скрыт за обмотками, видно только нижнее и верхнее ярмо, ось обмоток имеет вертикальное расположение;
• броневой вид прибора включает сердечник в виде обмоток, при этом видно, что сердечник скрывает за собой часть обмоток трансформатора, ось обмоток может располагаться в вертикальном или горизонтальном положении.

Проверка работы холостого хода производится при подключении в сеть первичной обмотки.

Вторичная, при этом, на нагрузку не включается. Имеем напряжение U1на первичной обмотке, и напряжение U2 на вторичной. Ток I1будет иметь некоторое значение, в отличие отI2 который будет равен нулю.

Схема подключения для данного опыта представлена на рис. 4

Рисунок 4

Для лучшего понимания процесса перечертим трансформатор (см. рис.5) в ином виде:

Рисунок 5

Первичная обмотка с числом витков W1 подключена в сеть стандартного напряжения U1. Если обмотка имеет сопротивление не равное бесконечности, то по ней потечет ток I1. Из курса физики знаем, что всякая обмотка, через которую протекает ток, создает магнитное поле. В данном случае переменное поле, то есть интенсивность его меняется во времени и направление поля тоже меняется во времени. Магнитный поток Ф зависит от индуктивности катушки Lи силы тока в ней, в данном случае I1. Формула: Ф = L* I1. Сердечник трансформатора, на котором намотаны катушки, обычно делаются из тонких стальных листов, для уменьшения потерь этого магнитного потока. Однако потери все равно есть, из-за, так называемого, рассеивания. Данный магнитный поток будет одинаковым, как в режиме холостого хода, так и в режиме нагрузки, то есть, когда на вторую обмотку подключен потребитель и по ней потечет ток.

Вышеназванный переменный магнитный поток Ф будет создавать электродвижущую силу как во вторичной обмотке e2, так и в первичнойe1. Во вторичной обмотке нагрузки нет (потребитель не подключен), то нет и тока I2. То есть он равен нулю. А напряжение U2 есть, какое оно мы рассмотрим позже.

В первичной обмотке цепь замкнута и ЕДС e1 создает ток противодействующий основному току I1 и собственный магнитный поток, который противодействует потоку Ф. В связи с этим, ток холостого хода никогда не бывает большим. Для крупных трансформаторов это в пределах 5%, максимум 10% от номинального. Для трансформаторов малой мощности вне ответственных изделиях, например зарядных устройствах телефонов, этот ток может доходить до 30 и более процентов от номинального.

Напряжение U1 есть сумма от падений напряжений на активном сопротивлении UА1, а так же от создания магнитного потока Ф, которое обозначим UL1 и падения напряжения от создания потока рассеивания ULS1.

Значит формула, согласно закону Кирхгофа будет иметь вид: U1=UА1+UL1+ULS1. В свою очередь UА1=I1*R1. Где R1 – активное сопротивление на первичной обмотке. Витки обмотки, как правило, медные, по этой причине сопротивление R1 имеет очень малое значение.

Если трансформатор собран для ответственной работы, то и поток рассеивания так же будет мал. ULS1=XLS*I1=2πfLs1* I1, где f–промышленная частота 50 герц, а Ls1 – поток рассеивания. И тем и другим слагаемым можно пренебречь по сравнению с потерями на перемагничивание стали сердечника трансформатора. В этом случае мы допускаем, что все напряжение тратится на создание потока Ф, а он зависит от тока в проводнике, в данном случае I1 и индуктивности L, которая зависит от количества витков в обмотке. Но так как магнитный поток в первичной и вторичной обмотке одинаков, то напряжение U1 и U2 зависят только от количества витков в первичной и вторичной обмотке. Коэффициент зависимости этих напряжений и называется коэффициентом трансформации К = U1/U2= e1/e2 = W1/W2.

Напомним, что противодействие основному потоку возникает только при его изменении, то сеть при переменном потоке (иными словами при переменном токе в цепи). Если обмотку трансформатора включить в цепь постоянного тока, то она наверняка перегорит, поскольку противодействие будет составлять только активное сопротивление, а оно очень мало.

Если нам известен ток первичной обмотки I1, напряжение на первичной обмотке U1, напряжение на вторичной обмотке U2 и потребляемая трансформатором мощность S, то мы можем вычислить следующие параметры:

• Коэффициент трансформации К = U1/U2
• Процентное значение тока холостого хода: i = (Ixx/IH)*100, где Ixx – ток холостого ходав данном случае I1, IH – ток при номинальной нагрузке.
• Активное сопротивление первичной обмотки R1 = PА/Ixx
• Полное сопротивление первичной обмотки Z1 = U1/Ixx
• Индуктивное сопротивление первичной обмотки X1 = (Z21 -R21)
• Коэффициент мощности трансформатора cosφ = S/I12R1

Поскольку пункт 2 невозможно вычислить без проверки трансформатора при нагрузке, то и последовательность проверок, как правило, следующее: под нагрузкой, при коротком замыкании и при режиме холостого хода.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта Электронщик, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Монтаж измерительных трансформаторов

В ОРУ 110 (220) кВ тяговых подстанций применяют измерительные трансформаторы напряжения типа НКФ-110 (220) и трансформаторы тока типа ТФЗМ-110 (220), которые поставляются под монтаж в собранном виде.

Трансформатор напряжения НКФ-110 (трансформатор напряжения каскадный, фарфоровый) состоит из цилиндрической фарфоровой втулки с трансформаторным маслом, смонтированной на тележке и закрытой металлическим колпаком – расширителем с указателем уровня масла. Первичная обмотка, состоящая из двух одинаковых последовательно соединенных секций, находится внутри фарфоровой втулки и подсоединяется началом к зажиму, расположенному на расширителе, а концом – к тележке (земле). Средние точки секций соединены со своими сердечниками. Вторичную обмотку размещают на сердечнике секции, соединенной с землей. На тележке смонтированы выводы вторичной обмотки, заземляющий болт и рым-болты для подъема трансформатора.

Трансформаторы напряжения НКФ-220 состоят из двух блоков.

Для РУ 6, 10 и 35 кВ трансформаторы тока (типов ТЛМ-6, ТПЛ-10, ТФН-35, ТФЗМ-35 и др.) и напряжения (типов НТМИ-10, ЗНОМ-35 и др.) приходят в собранном виде и смонтированными в комплектные ячейки и блоки распределительных устройств заводом-изготовителем. На подстанции комплектные ячейки монтируют на лежневом основании.

Трансформатор тока типа ТФН-35 состоит из первичной и вторичной кольцеобразных обмоток, помещенных в цилиндрический фарфоровый корпус с трансформаторным маслом. Взаимное расположение обмоток имеет вид восьмерки. Такие трансформаторы выпускают с одним или двумя сердечниками. В металлическом колпаке трансформатора расположены зажимы для переключения секций первичной обмотки, маслоуказательное стекло и предохранительный клапан. Выводы вторичной обмотки расположены в коробке основания корпуса трансформатора, на котором смонтированы заземляющий болт и рым-болты для подъема трансформатора.

Измерительные трансформаторы перед монтажом следует тщательно осмотреть, обращая особое внимание на наличие трещин и сколов фарфоровых изоляторов; отсутствие следов течи из уплотнений бака, фланцев изоляторов, механических повреждений бака; уровень масла по маслоуказателю и его исправность; сообщаемость маслоуказателя и расширителя с корпусом трансформатора. При передвижении во время монтажа маслонаполненных измерительных трансформаторов угол наклона их к вертикальной оси не должен превышать 15°

При передвижении во время монтажа маслонаполненных измерительных трансформаторов угол наклона их к вертикальной оси не должен превышать 15°.

Измерительные трансформаторы устанавливают на фундаментные и свайные основания, а также монтируют на единых рамах с разъединителями на лежневые основания.

Трансформаторы наружной установки, монтируемые на железобетонных и металлических конструкциях, должны быть установлены по уровню и отвесу с допуском ±5 мм и надежно закреплены.

Работы по монтажу трансформаторов тока и напряжения производятся в следующей последовательности:

доставляют в транспортной упаковке в рабочую зону и разгружают автокраном грузоподъемностью 5…7 т;

распаковывают и очищают от пыли и грязи, протирая фарфоровую рубашку бензином;

проверяют исправность уплотнений, отсутствие течи масла;

замеряют уровень масла и при необходимости доливают сухим маслом с электрической прочностью не менее 45 кВ;

переключают у трансформаторов тока первичную обмотку согласно заданному проектом коэффициенту трансформации;

устанавливают автокраном грузоподъемностью 5…7 т трансформаторы, выверяя с помощью уровня и отвеса опорные конструкции, при этом маслоуказатели блоков НКФ-220 должны быть обращены в одну сторону;

для трансформаторов напряжения НКФ-220 монтируют медные перемычки между выводами ВН блоков;

заземляют корпус измерительного трансформатора через специальный болт заземления на нижнем цоколе;

устанавливают шкафы зажимов для схемной сборки вторичных цепей.

После монтажа испытывают и проверяют электрические характеристики трансформатора, проводят анализ и испытание масла.

Цепи вторичных обмоток трансформаторов тока должны быть замкнуты через приборы, а при отсутствии их закорочены на зажимах трансформаторов. Неиспользуемые вторичные обмотки следует закоротить на трансформаторах тока. Сечение закороток должно быть не менее 2,5 мм 2 .

Принцип работы

Однофазный трансформатор работает по определенному закону, при котором переменное электромагнитное поле, текущее в цепи, индуцирует электродвижущую силу в проводнике, расположенном поблизости. Действие называется законом электромагнитной индукции, открытым Майклом Фарадеем в 1831 году. В результате подтверждения закона ученый создал общую теорию, которая используется в работе огромного количества современных электрических устройств.

Когда первичная обмотка подключена к источнику переменного тока, в витках этой обмотки протекает переменный ток I1, который создает переменный магнитный поток в сердечнике (магнитопроводе). Замыкаясь в сердечнике, этот поток блокируется с первичной и вторичной обмотками и наводит в них ЭДС, пропорциональную количеству витков W.

Принцип работы трансформатора

В первичной обмотке ЭДС самоиндукции: во вторичной обмотке ЭДС взаимной индукции: При подключении к вторичной обмотке I2 потечет к нагрузке и установится U2.

Принцип действия

Работает трансформатор тока на основе закона электромагнитной индукции. Из внешнего источника питания поступает напряжение на клеммы устройства, которые непосредственно связаны с первичной обмоткой, обладающей конкретным количеством витков. В результате образуется магнитный поток вокруг катушки, который улавливает сердечник.

Благодаря этому, потери показаний в процессе преобразования будут незначительными. Когда ток пересекает вторичную обмотку, то магнитный поток активирует электродвижущую силу, под влиянием которой происходит преодоление сопротивления катушки и нагрузки на выходе.

Параллельно с этим процессом происходит снижение напряжения со вторичной обмотки. Если происходит короткое замыкание во вторичной обмотке или подключение к ней нагрузки, то под воздействием электродвижущей силы в ней возможно определение вторичного тока.

Зачем нужны трансформаторы?

Если в оборудовании до 1000 В напряжение измеряют путем подключения вольтметров, то в сетях мощностью выше 6 кВ это недопустимо. Тому есть 2 причины:

1. Чтобы измерить высокую силу тока, ее нужно предварительно понизить до параметра, который будет восприниматься рамкой стрелочного прибора или электронными преобразователями. Резистивные измерители с задачей справиться не смогут, а уменьшающий трансформатор будет неудобно использовать из-за его громоздкости.
2. Обмотка проводников должна выдержать среднюю нагрузку электрооборудования. Также необходимо соблюдение промежутков между фазами ПУЭ. Без трансформаторов выполнение этих условий невозможно.

Силу тока перед измерением нужно понижать. Трансформаторы напряжения и тока здесь отлично помогут.

Что такое трансформатор? Классификация и устройство.

Трансформатором называется статический электромагнитный аппарат, предназначенный для преобразования электрической энер­гии переменного тока одного напряжения в электрическую энергию другого напряжения при неизменной частоте.

Во второй части статьи читайте про рабочие характеристики, потери и другую детальную информацию.

Трансформатор, как правило, состоит из стального замкнутого магнитопровода (сердечника) и двух или нескольких изолированных друг от друга обмоток, размещенных на сердечнике и электрически между собой не связанных (исключение составляют автотрансформа­торы), клеммного щитка и корпуса (бака). Силовые трансформаторы мощностью свыше 20 кВ·А могут иметь масляное охлаждение, при котором сердечник с обмотками располагается в масляном баке.

Рис. 1 — Устройство трансформатора

По типу магнитопровода различают стержневые (рис. 1, а) и броневые (рис. 1, б) трансформаторы. Часть сердечника, которая соединяет между собой стержни и служит для замыкания магнитной цепи, называют ярмом. Пространство, ограниченное замкнутым сердечником и служащее для размещения обмотки, называют окном. Сердечник набирается (шихтуется) из изолированных листов специальной трансформаторной (электротехнической) стали толщиной 0,35 или 0,5 мм с малыми удельными потерями на гистерезис. Шихтовка сердечника позволяет в значительной степени уменьшить потери от вихревых токов.

По числу фаз трансформаторы делятся на однофазные, трехфазные и многофазные. В свою очередь однофазные трансформаторы могут быть двух- или многообмоточными.

Обмотки судового трансформатора изготовляются из медного провода круглого или прямоугольного поперечного сечения. По способу расположения на стержнях различают концентрические (рис. 1, а) и чередующиеся обмотки (рис. 1, б).

Обмотки, к которым энергия подводится от сети, называются первичными, другие, к которым подключаются потребители, называются вторичными. Аналогично все величины (число витков, напряжение, ток, мощность и др.), относящиеся к соответствующим обмоткам, называют первичными или вторичными и обозначают символами с цифрами (соответственно W1, U1, I1, P1 или W2, U2, I2, P2 и др.)

Если вторичное напряжение меньше первичного, то трансформатор называется понижающим, если больше — повышающим. При концентрической форме обмоток ближе к стержню располагают обмотки низкого напряжения (НН), затем — обмотки высокого напряжения (ВН) (рис. 1, а). По назначению трансформаторы разделяют на силовые и на специальные — сварочные, измерительные и т.п.

Все судовые трансформаторы имеют воздушное охлаждение и по исполнению делятся на водозащищенные (мощностью от 0,25 до 4,0 кВ·А при частоте 50 Гц и мощностью от 0,25 до 10 кВ·А при частоте 400 Гц), брызгозащищенные (от 6,3 до 100 кВ·А при 50 Гц и от 16 до 100 кВ·А при 400 Гц) и открытые (без защитного бака). К последним относятся однофазные трансформаторы мощностью 0,26, 0,63 и 1,0 кВ·А.

Защитный бак выполняют сварным из листовой стали. У трансформаторов водозащищенного исполнения он имеет цилиндрическую форму, у брызгозащищенного — прямоугольную. В баке предусмотрены сальники ввода кабелей и лапы для крепления трансформатора. На корпусе бака прикреплен заводской щиток, на котором приведены следующие данные:

— завод-изготовитель, год выпуска и заводской номер трансформатора; — тип трансформатора; — номинальная мощность, в киловольт-амперах, число фаз, номинальное напряжение обмоток при холостом ходе, частота тока; — схема и группа соединения обмоток трансформатора, которые необходимы для правильного включения трансформаторов на параллельную работу; — напряжение короткого замыкания Uк% (в процентах от номинального напряжения), КПД при номинальной нагрузке, полная масса, исполнение корпуса, номинальные токи обмоток; — расположение контактных зажимов, их обозначение и прин­ципиальная схема соединения обмоток.

Про принцип действия генератора постоянного тока читайте в нашей статье.

В чем его достоинства и недостатки

Любое электрическое устройство имеет ряд достоинств и недостатков. Однофазные электрические трансформаторы – не исключение. У них больше преимуществ, чем недостатков. Основные из них:

• имеют один из самых высоких коэффициентов полезного действия (КПД), который составляет 98 %;
• отлично охлаждаются и обладают большей устойчивостью к перегрузкам и кратковременным скачкам напряжения;
• экологическая безопасность сухого вида. Они не содержат масла, а значит, ничто не может нанести вред окружающей среде даже после утилизации;
• нет необходимости соблюдать особые противопожарные меры в местах установки трансформаторов;
• относительно небольшой размер, позволяющий устанавливать устройства в небольших помещениях.

Эти устройства не лишены ряда недостатков, которые зависят от типа и места применения:

• сложное обслуживание, если прибор в масле. Его необходимо регулярно проверять на предмет отказов и протечек резиновых уплотнителей, замена которых достаточно сложна;
• сухие однофазные приборы плохо переносят повышенную влажность, ветер, химические и физические воздействия, а также загрязнения;
• высокая стоимость сухих трансформаторов по сравнению с масляными.

Обычное устройство для однофазных сетей

Назначение однофазного трансформатора

Установки трансформаторов широко используются в различных электрических сетях. Они являются незаменимыми частями всей электрической системы. Дело в том, что передача электроэнергии по сетям осуществляется при высоком напряжении (от 500 до 1000 кВ), и для передачи такой же мощности требуется гораздо менее сильный ток, что приводит к снижению потерь. На станции с помощью трансформаторов напряжение повышается передатчиком и понижается приемником.

Довожу до вашего сведения! Силовые устройства описаны выше, но есть еще измерительные и сварочные трансформаторы. В некоторых устройствах они используются для гальванической развязки цепи. Электротрансформаторы классифицируются как машины, хотя у них нет движущихся частей.

Соединительная коробка

Однофазный трансформатор широко применяется в электротехнике и электрических сетях. Благодаря простой конструкции и высокой эффективности область его применения расширилась от электростанций до бытовой техники.

Как правильно подключить

Во всех тонкостях электрики сложно разобраться простому человеку, но при использовании трансформатора понижающего типа в быту важно понимать, как происходит процесс подключения. Бывает, что возникает потребность подключения агрегата сразу на нескольких потребителей

Бывает, что возникает потребность подключения агрегата сразу на нескольких потребителей.

Стоит знать:

При подключении трансформатора сразу на несколько потребителей важно учитывать количество выходных клемм.
Общая потребляемая мощность для жильцов должна быть идентичной мощности трансформатора либо немного ниже. По мнению специалистов, идеальный второй показатель выше первого – на 20%.
Подключается агрегат через электрическую проводку, размер которой не должен быть слишком большим

Достаточно 2 м при монтаже светодиодного освещения во избежании потери мощности.
Суммарная мощность электроприборов не должна быть выше мощности трансформатора.

Если посмотреть на схему подключения понижающего трансформатора, то видно, что монтируется между распределительной коробкой мощностью 220 Вт и лампами накаливания. Провода из распредкоробки подключаются непосредственно к выключателю.

Подключение трансформатора напряжения

При подключении важно, чтобы совпадали все уравнения, касающиеся модели прибора. Также существенное значение имеет фазировка, если в одну цепь подключается сразу несколько приборов параллельно

Во избежание больших потерь мощности фазы должны быть правильно соединены между собой с образованием замкнутого контура. При несовпадении фаз начнет расти нагрузка и падать мощность. Может произойти короткое замыкание.

Трансформатор – электромагнитный аппарат. Повышает либо понижает напряжение переменного тока. Он лишен подвижных частей. Значит, является статическим. По размерам бывает с трехэтажное здание либо миниатюрное, помещаемое в руку. В составе – сердечник и несколько обмоток с расположением на магнитопроводе. Хотя может содержать всего одну обмотку без сердечника.

При работе трансформатора срабатывает принцип электромагнитного взаимодействия. Переменный ток подается на первичную обмотку, меняет направление дважды за цикл. Значит, что вокруг обмотки образуется магнитное поле, но ежесекундно исчезает. Вторичная обмотка – проводник электромагнитного взаимодействия. Там же индуцируется напряжение.

Конечно, простому человеку сложно понять конструкцию, назначение прибора. Для познания можно просто разобрать, прозвонить, подключить или демонтировать в домашних условиях.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Расшифровка маркировки

Каждому типу трансформаторов присваиваются буквенно-цифровые символы, по которым можно определить его основные параметры:

• Т — трансформатор тока;
• П — буква указывающая на то, что перед нами проходной трансформатор. Отсутствие буквы П указывает, что устройство принадлежит к классу опорных ТТ;
• В — указывает на то, что трансформатор встроен в конструкцию масляного выключателя или в механизм другого устройства;
• ВТ — встроенный в конструкцию силового трансформатора;
• Л— со смоляной (литой) изоляцией;
• ФЗ — устройство в фарфоровом корпусе. Звеньевой тип первичной обмотки;
• Ф — с надежной фарфоровой изоляцией;
• Ш — шинный;
• О — одновитковый;
• М — малогабаритный;
• К — катушечный;
• 3 — применяется для защиты от последствий замыкания на землю;
• У — усиленный;
• Н — для наружного монтажа;
• Р — с сердечником, предназначенным для релейной защиты;
• Д — со вторичной катушкой, предназначенной для питания электричеством дифференциальных устройств защиты;
• М — маслонаполненный. Применяется для наружной установки.

1. Номинальное напряжение (в кВ) указывается после буквенных символов (первая цифра).
2. Числами через дробь обозначаются классы точности сердечников. Некоторые производители вместо цифр проставляют буквы Р или Д.
3. следующие две цифры «через дробь» указывают на параметры первичного и вторичного токов;
4. после позиции дробных символов — код варианта конструкционного исполнения;
5. буквы, расположенные после кода конструкционного варианта, обозначают тип климатического исполнения;
6. цифра на последней позиции — категория размещения.

Что такое трансформатор тока?

Данное оборудование используется в промышленности, городских коммуникациях и инженерных сетях, на производстве и в других сферах для подачи тока с определенными физическими параметрами. Подача напряжения производится на витки первичной обмотки, где в результате воздействия магнитного излучения образуется переменный ток. Это же излучение проходит по остальным виткам, за счет чего происходит движение сил ЭДС, а при закоротивших вторичных витках или при подключении к электроцепи в системе появляется вторичный ток.

Современные трансформаторы тока позволяют преобразовывать энергию с такими параметрами, чтобы ее применение не позволило нанести вред оборудованию, которое работает на ней. Кроме того, они дают возможность измерить повышенную нагрузку с максимальной безопасностью для техники и персонала, поскольку витки первичного и вторичного ряда имеют надежную изоляцию друг от друга.

Watch this video on YouTube

Как работает устройство и конструкция трансформаторов

Первичная обмотка включения может быть либо плоской, либо представлять собой ролик из толстого провода, обернутого вокруг сердечника, проводника или шины через центральное отверстие.

Благодаря такой конструкции, трехфазный трансформатор переменного тока имеет первичную обмотку с минимальным количеством витков, что положительно влияет на эффективность работы, в частности, коэффициент трансформации.

Вторичная обмотка может иметь большее число витков катушки. Они намотаны на ламинированную основу магнитного материала с низкими потерями, который имеет большую площадь поперечного сечения. Плотность магнитного потока является низкой, при этом используя гораздо меньшую площадь поперечного сечения проволоки, номинальный ток практически не теряет своего напряжения. Эти вторичные обмотки обычно рассчитаны на стандартный показатель 1 Ампер или 5 Ампер. Это хорошо демонстрирует векторная диаграмма:

Фото — Векторная диаграмма

Как работает трансформатор тока

В процессе эксплуатации энергетических систем довольно часто решаются вопросы, связанные с необходимостью каких-либо установленных электрических величин в аналогичные величины с измененными значениями в определенной пропорции. Такая возможность позволяет выполнять безопасные измерения, производить моделирование определенных процессов в электроустановках. Для этого необходимо знать, как работает трансформатор тока, действие которого основано на законе электромагнитной индукции, применяемого для электрических и магнитных полей. В процессе работы выполняется преобразование первичной величины вектора тока, протекающего в силовой цепи, во вторичный ток с пониженным значением. Во время такого преобразования соблюдается пропорциональность по модулю и точная передача угла.

Схема подключения трансформатора

Рассмотрим схему подключения оборудования на примере однофазного устройства. Особенно внимательно нужно отнестись к порядку подключения кабелей к клеммам:

1. К первой клемме присоединяется фазный провод. Он может быть белым, черным или коричневым.
2. Ко второй клемме подключают фазный провод, который испытывает силовую нагрузку. Цвет кабеля такой же – коричневый, белый или черный.
3. К третьей клемме крепят нулевой электропровод. Он окрашен в голубой или синеватый цвет.
4. На четвертую клемму подключается провод «ноль» голубого или синего оттенка.

Такое устройство не требует обеспечения защиты на заземление. На однофазном счетчике есть дополнительные участки для подключения. Они считаются вспомогательными и служат для обеспечения большей эффективности. Также с их помощью можно организовать автоматизированный учет потребляемой электроэнергии.
