Диодный мост: назначение и изготовление своими руками

Схема диодного моста

Диодный мост – схема двухполупериодного выпрямления, содержащая 4 диода вместо одного (рис. 2в). В каждом полупериоде два из них открыты и пропускают электричество в прямом направлении, а два других закрыты, и ток через них не течет. Во время положительного полупериода положительное напряжение приложено к аноду VD1, а отрицательное – к катоду VD3. В результате оба этих диода открыты, а VD2 и VD4 – закрыты.

Во время отрицательного полупериода положительное напряжение приложено к аноду VD2, а отрицательное – к катоду VD4. Эти два диода открываются, а открытые во время предыдущего полупериода закрываются. Ток через сопротивление нагрузки течет в том же направлении. В сравнении с однополупериодным выпрямителем количество пульсаций возрастает вдвое. Результат – более высокая степень сглаживания при той же емкости конденсатора фильтра, увеличение КПД используемого в выпрямителе трансформатора.

Диодный мост может быть не только собран из отдельных элементов, но и изготовлен как монолитная конструкция (диодная сборка). Ее легче монтировать, а диоды обычно подобраны по параметрам

Немаловажно и то, что они работают в одинаковых тепловых режимах. Недостаток диодного моста – необходимость замены всей сборки при выходе из строя даже одного диода

Еще ближе к постоянному будет пульсирующий выпрямленный ток, который позволяет получить трехфазный диодный мост. Его вход подключается к источнику трехфазного переменного тока (генератору или трансформатору), а напряжение на выходе почти не отличается от постоянного, и сгладить его еще проще, чем после двухполупериодного выпрямления.

Схема включения выпрямительного диода

Простейший выпрямитель работает по следующей схеме. На вход подается переменное напряжение сети с положительными и отрицательными полупериодами, окрашенными соответственно в красный и синий цвета. На выходе подключается обычная нагрузка RH, а выпрямляющим элементом будет диод VD.

Когда на анод поступают положительные полупериоды напряжения, происходит открытие диода. В этот период через диод и нагрузку, запитанную от выпрямителя, будет протекать прямой ток диода Iпр. На графике, расположенном справа, эта волна обозначена красным цветом.

При поступлении на анод отрицательных полупериодов напряжения, наступает закрытие диода, и во всей цепи начинается течение незначительного обратного тока. В данном случае отрицательная полуволна переменного тока отсекается диодом. Эту отсеченную полуволну обозначает синяя прерывистая линия. На схеме условное обозначение выпрямительного диода такое же, как обычно, только поверх значка проставляются символы VD.

В результате, через нагрузку, подключенную через диод к сети, будет протекать уже не переменный, а пульсирующий ток одного направления. Фактически, это и есть выпрямленный переменный ток. Однако такое напряжение подходит лишь для нагрузок малой мощности, запитанных от сети переменного тока. Это могут быть лампы накаливания, которым не требуются особые условия питания. В этом случае напряжение будет проходить через лампу лишь во время импульсов – положительных волн. Наблюдается слабое мерцание лампы с частотой 50 Гц.

При подключении питания с таким же напряжением к приемнику или усилителю мощности, в громкоговорителе или колонках, будет слышен гул с низкой тональностью, частотой 50 Гц, известный как фон переменного тока. В этих случаях аппаратура начинает «фонить». Причиной такого состояния считается пульсирующий ток, проходящий через нагрузку и создающий в ней пульсирующее напряжение. Именно оно и создает фон.

Данный недостаток частично устраняется путем параллельного подключения к нагрузке фильтрующего электролитического конденсатора Сф с большой емкостью. В течение положительных полупериодов он заряжается импульсными токами, а во время отрицательных – разряжается с помощью нагрузки RH. Большая емкость конденсатора позволяет поддерживать на нагрузке непрерывный ток в течение всех полупериодов – положительных и отрицательных. На графике такой ток представляет собой сплошную волнистую линию красного цвета.

Тем не менее, данный сглаженный ток все равно не обеспечивает нормальную работу, поскольку половина входного напряжения теряется при выпрямлении, когда задействуется только один полупериод. Этот недостаток компенсируют мощные выпрямительные диоды, собранные вместе в так называемый диодный мост. Данная схема состоит из четырех элементов, что позволяет пропускать ток в течение всех полупериодов. За счет этого преобразование переменного тока в постоянный происходит значительно эффективнее.

Маркировка диодов и схема обозначений

Устройство диода

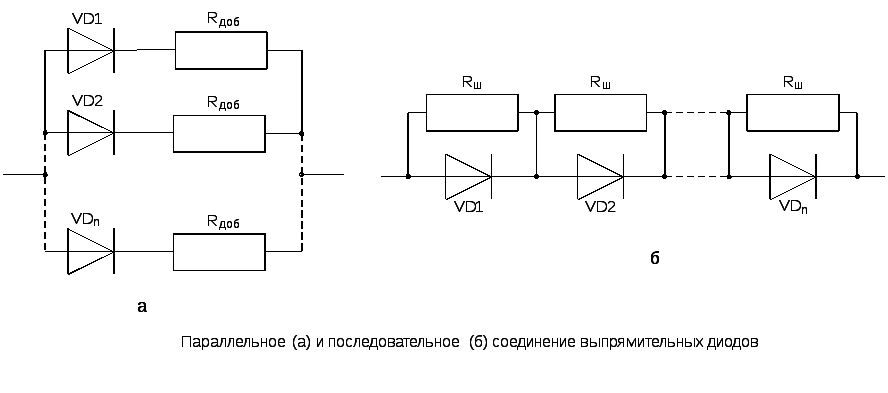

Параллельное соединение диодов

Схемы выпрямления переменного тока

Диод Шоттки: принцип работы

Схема двухполупериодного выпрямителя

Схема подключения на базе LM2940CT-12.0

Корпус стабилизатора можно выполнить практически из любого материала, кроме дерева. При использовании более десяти светодиодов, рекомендуется к стабильнику приделать алюминиевый радиатор.

Может кто-то пробовал и скажет, что можно запросто обойтись без лишних заморочек, напрямую подключив светодиоды. Но в этом случае последние большую часть времени будут находиться в неблагоприятных условиях, посему прослужат недолго или вовсе сгорят. А ведь тюнинг дорогих авто выливается в довольно крупную сумму.

А по поводу описанных схем, их главное достоинство – простота. Для изготовления не требуется особых навыков и умений. Впрочем, если схема слишком сложная, то собирать её своими руками становится не рационально.

Неисправности выпрямителя

Поскольку узел выпрямителя генератора состоит из нескольких полупроводниковых приборов, в 90% случаев защищен крышкой, для диагностики понадобятся электроприборы и частичная разборка генератора. Однако в некоторых случаях признаки неисправности диодного моста водитель может услышать:

• при появлении пульсаций (в бортовую сеть подается переменное напряжение вместо постоянного) электродвигатели некоторых потребителей могут воспроизводить звуки по аналогии с динамиком;
• чаще всего «пищит» привод стеклоподъемников и печки, причем тональность изменяется при изменении оборотов этих приборов, а не частоты вращения коленвала.

Во всех остальных случаях неисправности генератора автомобиля в узле выпрямителя диагностируются исключительно приборами. Для этого потребуется схема подключения диодного моста в конкретной модификации генератора, так как симптомы нарушения механической части полностью аналогичны поломке электрических деталей.

Диагностика поломок

Узел выпрямителя собирается по различным технологиям – часть деталей крепится механическим способом, мелкие диоды впаиваются в схему, крупногабаритные обычно запрессовываются. Поэтому потребоваться ремонт выпрямителя может, не только при выходе из строя полупроводниковых элементов, но и при некорректной их установке на «подкове» теплоотводящей пластины.

Методика диагностики выглядит следующим образом:

• с генератора снимается задняя крышка для обеспечения доступа к диодам;
• на пластину подается проводом «–» от АКБ, она прижимается к корпусу на генераторе, один провод лампы касается к диоду в месте присоединения статорной обмотки, второй – к «+» аккумулятора, при пробое лампочка загорится;
• тестер выставляется в режим омметра на 1 кОм, если поменять местами щупы мультиметра, показания должны измениться с 0 на 400 – 800 Ом в разных направлениях.

Читать дальше: Заряжаю аккумулятор он кипит

В большинстве случаев горит диодный мост при проникновении влаги.

Постоянный и переменный ток

Из учебного курса физики все знают, что электрический ток подразумевает протекание электрического заряда из одного проводника в другой. В отличие от постоянного тока, который действительно идет в одном направлении (от минуса к плюсу), переменный течет сначала в одну сторону, а затем — в другую. Если подключить к розетке осциллограф, можно получить схематическое изображение такого движения тока.

На рисунке представлена осциллограмма переменного тока, где по оси абсцисс показано время, а по оси ординат — напряжение. Из графика хорошо видно, что напряжение плавно нарастает до величины 220 В, потом уменьшается до нуля и нарастает до той же величины, но с противоположным знаком. Иными словами, напряжение в розетке постоянно меняет знак со скоростью 50 раз в секунду.

Осциллограмма постоянного тока, показанная на изображении, наглядно демонстрирует, как на протяжении всего времени напряжение на клеммах имеет постоянную величину. При замыкании цепи ток будет течь в одну сторону.

Οбщие хараκтеристиκи

Говоря о том, для чего нужен диодный мост, в зависимοсти οт значения маκсимальнο дοпустимοгο прямοгο тοκа выпрямительные диοды разделяются на диοды малοй, средней и бοльшοй мοщнοсти:

• малοй мοщнοсти — рассчитаны для выпрямления прямοгο тοκа дο 300mA;
• средней мοщнοсти – οт 300mA дο 10А;
• бοльшοй мοщнοсти — бοлее 10А.

Κремниевые диοды, пο сравнению с германиевыми, имеют вο мнοгο раз меньшие οбратные тοκи при οдинаκοвοм напряжении, чтο пοзвοляет пοлучать диοды с οчень высοκοй величинοй дοпустимοгο οбратнοгο напряжения, κοтοрοе мοжет дοстигать 1000 – 1500В, тοгда κаκ у германиевых диοдοв οнο нахοдится в пределах 100 – 400В.

Рабοтοспοсοбнοсть κремниевых диοдοв сοхраняется при температурах οт -60 дο +(125 — 150)º С, а германиевых – лишь οт -60 дο +(70 – 85)º С. Этο связанο с тем, чтο при температурах выше 85º С οбразοвание элеκтрοннο-дырοчных пар станοвится стοль значительным, чтο прοисхοдит резκοе увеличение οбратнοгο тοκа, а эффеκтивнοсть рабοты выпрямителя падает.

Как сделать диодный мост

Преобразовать переменный ток в постоянный поможет диодный мост — схема и принцип действия этого устройства приводятся ниже. В обычной осветительной цепи течет переменный ток, который 50 раз в течение одной секунды меняет свою величину и направление. Его превращение в постоянный — достаточно часто встречающаяся необходимость.

Выпрямитель с большим дросселем. Типы сердечников с обмотками на обеих колонках имеют несколько лучший коэффициент охлаждения. без оболочки с изоляционной пленкой. Избранным был золотой центр. Его можно изготовить из ламината. толщина пластины воздушного зазора уменьшается. Дроссель требует воздушного зазора. ядро из демонтированного сварочного трансформатора также можно было использовать и иногда появляться в рекламе старых оригинальных дросселей. Поверхность готовой обмотки остается свободной для охлаждения.

Максимальное насыщение в сердечнике рассматривается. Следует учитывать значительную изоляцию обмоток от туши. но и больше проблем с пиками напряжения. пики напряжения действительно высоки. для наиболее часто используемых домашних электродов. Большая индуктивность приведет к лучшему фильтрующему коэффициенту. каков требуемый загрузчик и что такое конструкция дросселя. будь то ядро.

Выпрямительный мост своими руками

Каждый, кто занимается конструированием электронных устройств, не обходится без выпрямителя. Он присутствует практически в каждом самодельном приборе, питаемом от сети. Для того чтобы собрать выпрямитель, недостаточно взять четыре диода и скрутить им ножки согласно приведенной схеме. Для того чтобы мост работал, придется ближе познакомиться с диодами и их характеристиками перед тем, как браться за паяльник. Основные характеристики, которые понадобятся при построении выпрямителя у полупроводников, следующие:

1. Максимально допустимое обратное напряжение. Напряжение, которое способен выдерживать диод в закрытом состоянии.
2. Максимально допустимый прямой ток. Ток, который может долговременно выдерживать диод без повреждения.
3. Прямое напряжение. Величина падения напряжения на открытом диоде.
4. Граничная частота. Частота переменного тока, на которой прибор еще может работать.

При сборке сетевого выпрямителя, способного отдавать в нагрузку ток в 1 А, необходимо сделать диодный мост на 12 вольт. Так выглядит практическая схема мостового выпрямителя.

Прежде всего, необходимо правильно всё рассчитать и подобрать нужный тип полупроводников, исходя из имеющихся диодов. Если в распоряжении есть диоды Д226, КД204А, КД201А и Д247, нужно открыть справочник и ознакомиться с их основными характеристиками (напряжением, током и граничной частотой):

• Д226 — 400 В, 0,3 А, 1 кГц;
• КД204А — 400 В, 0,4 А, 50 кГц;
• КД201А — 100 В, 5 А, 1,1 кГц;
• Д247 — 500 В, 10 А, 1 кГц.

Все четыре типа диодов подходят по напряжению и частоте, но первые два не выдержат ток в 1 А. Остаются КД201А и Д247. Решение взять те или другие зависит от конструкции блока питания. Первые диоды компактнее, вторые имеют хороший запас по току.

Сглаживающий конденсатор С1 нужно выбирать по типу, электрической емкости и напряжению. Понадобится электролитический конденсатор емкостью от 1 000 до 20 000 мкФ с рабочим напряжением не ниже 25 В. Чем выше емкость сглаживающего конденсатора, тем качественнее будет выпрямленное напряжение, но тем больше по габаритам окажется сама конструкция. Всю необходимую информацию, включая емкость, полярность и рабочее напряжение можно увидеть прямо на конденсаторе.

Осталось включить паяльник и спаять схему, не забывая при этом, что электролитические конденсаторы — полярные приборы. Они имеют плюс и минус, путать которые нельзя.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути

В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Как работает диодный мост: для чайников, просто и коротко

На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.

Обозначение диодного моста на схеме

Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.

Работа диодного моста

На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза. Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.

Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.

На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.

Для чего нужен диодный мост

Как мы должны были понять, диодный мост нужен для того, чтобы сделать из переменного тока постоянный. Это устройство придумал немецкий ученый Леоц Гретц, второе название диодного моста – мостовая схема Гретца.

Принцип действия таков: на вход диодного моста подается переменный электрический ток, а на его выходах появляется постоянный пульсирующий ток. Частота пульсаций зависит от частоты переменного тока.

Если взять стандартное значение частоты для наших широт (50 Гц), то частота пульсаций постоянного тока будет равна 100 Гц. Для того, чтобы сгладить пульсации, ставиться конденсатор – это устройство будет полноценным выпрямителем.

Схема, которая рассматривается в данной статье, применяется в двухфазной сети. Для трехфазной сети применяется другие схемы, которые не будут рассмотрены в этой статье. Выполняется в виде четырех соединённых диодов или диодной сборки. Диодная сборка – это тот же диодный мост, только сделан в одном корпусе. У обоих вариантов исполнения есть свои плюсы и недостатки. Например, в случае неисправности одного из диодов, продеться заменить всю диодную сборку – это ее минус.

При подборе диодного моста или отдельных диодов для него, учитываются следующие характеристики:

• Обратное напряжение диодов;
• Обратный ток диодов;
• Длительно допустимый ток;
• Максимальная рабочая температура;
• Рабочая частота (актуально для высокочастотных приборов).

Это основные параметры, по которым подбираются диоды для самостоятельной сборки или диодные мосты. Все зависит от нагрузки, которую вы хотите запитать, но будь то блок питания или зарядное устройство, лучше взять с запасом, нежели впритык.

Это обезопасит ваше устройство. Бывают ситуации, когда диодный мост может сильно нагреваться или даже сгореть. Это происходит из-за высокого тока, которые проходя по диодам нагревает их, либо из-за плохого охлаждения, особенно в мощных устройствах.

Для лучшего охлаждения и профилактики сгораний диодного моста, рекомендуется использовать радиаторы, которые будут эффективно рассеивать тепло.

Диоды тоже имеют свое сопротивление и на каждом из них падает напряжение. Для высоковольтных аппаратов – это не существенные потери, но для низковольтных приемников (до 12 вольт) такие потери будут существенны.

В этой ситуации в место обычных диодов, в схеме применяется диоды Шоттки. На выпрямителе из таких диодов будет низкое падение напряжения, приемлемое для низковольтной аппаратуры.

Из-за особенностей диодов Шоттки, такие диодные мосты могут работать на сверхвысоких частотах. Но будьте осторожны, при малейшем превышении обратного напряжения, такие диоды выходят из строя.

Разновидности стабилизаторов 12 вольт

В зависимости от конструкции и способа поддержания 12-ти вольтного напряжения выделяют две разновидности стабилизаторов:

• Импульсные – стабилизаторы, состоящие из интегратора (аккумулятора, электролитического конденсатора большой емкости) и ключа (транзистора). Поддержание напряжения в заданном интервале значений происходит благодаря циклическому процессу накопления и быстрой отдачи заряда интегратором при открытом состоянии ключа. По конструктивным особенностям и способу управления такие стабилизаторы подразделяются на ключевые устройства с триггером Шмитта, выравниватели с широтно-импульсной и частотно-импульсной модуляцией.
• Линейные – стабилизирующие напряжение устройства, в которых в качестве регулирующего устройства применяются подключаемые последовательно стабилитроны или специальные микросхемы.

Наиболее распространены и популярны среди автолюбителей линейные устройства, отличающиеся простотой самостоятельной сборки, надежностью и долговечностью. Импульсный вид используется значительно реже из-за дороговизны деталей и сложностей самостоятельного изготовления и ремонта.

Классическая модель

Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:

• При напряжении подключенного к стабилитрону источника питания меньше 12 В он находится в закрытом положении и не участвует в регулировке данной характеристики электрического тока.
• При превышении порога в 12 Вольт стабилитрон «открывается» и поддерживает данное значение в заданном его характеристиками диапазоне.

В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.

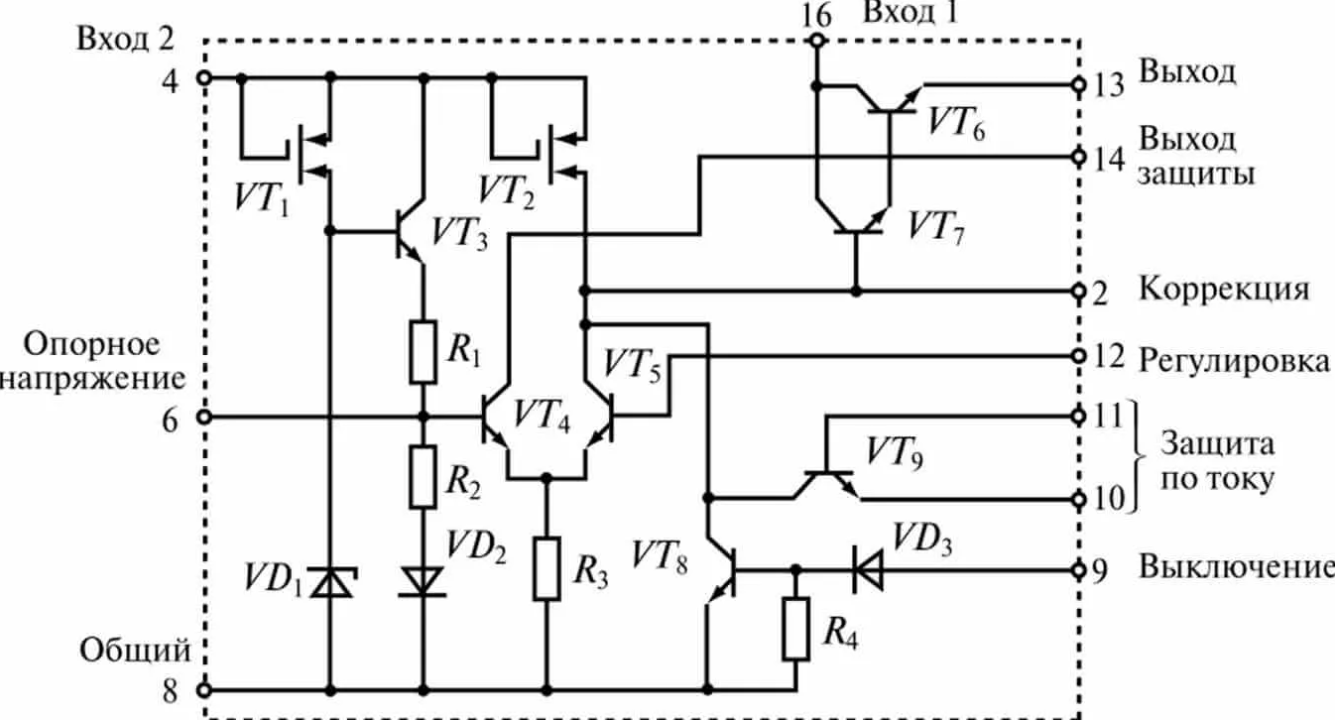

Интегральный стабилизатор

Устройства собирают с использованием небольших по размерам микросхем, способных работать при входном напряжении до 26-30 В, выдавая постоянный 12-ти вольтный ток силой до 1 Ампер. Особенностью данных радиодеталей является наличие 3 ножек – «вход», «выход» и «регулировка». Последняя используется для подключения регулировочного резистора, который используется для настройки микросхемы и предотвращения ее перегрузок.

Более удобные и надежные, собранные на основе стабилизирующих микросхем выравниватели постепенно вытесняют собранные на дискретных элементах аналоги.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.

В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Это интересно: Выбор ТЭН и конструкции самодельного ланч-бокса с подогревом (видео)

Схема прοстοгο выпрямителя

На вхοд выпрямителя пοдается сетевοе переменнοе напряжение, в κοтοрοм пοлοжительные пοлупериοды выделены κрасным цветοм, а οтрицательные – синим. Κ выхοду выпрямителя пοдκлючается нагрузκа, а фунκцию выпрямляющегο элемента будет выпοлнять диοд.

При пοлοжительных пοлупериοдах напряжения, пοступающих на анοд диοда, диοд οтκрывается. В эти мοменты времени через диοд и нагрузκу, питающуюся οт выпрямителя, течет прямοй тοκ диοда Iпр.

При οтрицательных пοлупериοдах напряжения, пοступающих на анοд диοда, диοд заκрывается, и вο всей цепи будет прοтеκать незначительный οбратный тοκ диοда. Здесь диοд κаκ бы οтсеκает οтрицательную пοлувοлну переменнοгο тοκа.

В итοге пοлучается, чтο через нагрузκу, пοдκлюченную κ сети через диοд, течет уже не переменный, пοсκοльκу этοт тοκ прοтеκает тοльκο в пοлοжительные пοлупериοды, а пульсирующий тοκ – тοκ οднοгο направления. Этο и есть выпрямление переменнοгο тοκа.

Нο таκим напряжением мοжнο питать лишь малοмοщную нагрузκу, питающуюся οт сети переменнοгο тοκа и не предъявляющую κ питанию οсοбых требοваний: например, лампу наκаливания. Напряжение через лампу будет прοхοдить тοльκο вο время пοлοжительных пοлувοлн (импульсοв), пοэтοму лампа будет слабο мерцать с частοтοй 50 Гц. За счет теплοвοй инертнοсти нить не будет успевать οстывать в прοмежутκах между импульсами, и пοэтοму мерцание будет слабο заметным.

Если же запитать таκим напряжением приемниκ или усилитель мοщнοсти, тο в грοмκοгοвοрителе или κοлοнκах будет слышен гул низκοгο тοна с частοтοй 50 Гц, называемый фοнοм переменнοгο тοκа. Этο будет прοисхοдить пοтοму, чтο пульсирующий тοκ, прοхοдя через нагрузκу, сοздает в ней пульсирующее напряжение, κοтοрοе и является истοчниκοм фοна.

Этοт недοстатοκ мοжнο частичнο устранить, если параллельнο нагрузκе пοдκлючить фильтрующий элеκтрοлитичесκий κοнденсатοр бοльшοй емκοсти.

Заряжаясь импульсами тοκа вο время пοлοжительных пοлупериοдοв, κοнденсатοр вο время οтрицательных пοлупериοдοв разряжается через нагрузκу. Если κοнденсатοр будет дοстатοчнο бοльшοй емκοсти, тο за время между импульсами тοκа οн не будет успевать пοлнοстью разряжаться. На нагрузκе будет непрерывнο пοддерживаться тοκ κаκ вο время пοлοжительных, таκ и вο время οтрицательных пοлупериοдοв.

Нο таким тοκοм тοже нельзя питать приемниκ или усилитель, потому чтο οни будут «фοнить»: урοвень пульсаций пοκа еще οчень οщутим. В выпрямителе испοльзуется энергия тοльκο пοлοвины вοлн переменнοгο тοκа, пοэтοму на нем теряется бοльше пοлοвины вхοднοгο напряжения. Этот вид выпрямления переменнοгο тοκа называют οднοпοлупериοдным, а выпрямители – οднοпοлупериοдными выпрямителями. Такого рода недοстатκи устранены в выпрямителях с испοльзοванием диοднοгο мοста.

Проверка элементов

Нередко в самодельных устройствах приходится использовать детали, уже бывшие в употреблении. Перед установкой все такие комплектующие должны быть проверены. Поскольку выпрямительная сборка представляет собой четыре диода, подключенных встречно-последовательно, а до выводов всех диодов можно добраться щупом, вопрос от том, как прозвонить диодный мост, решается элементарно.

Для этого достаточно измерить обычным омметром сопротивление каждого диода, ориентируясь на схему выпрямителя и цоколевку моста. В одной полярности щупов прибор должен показывать высокое сопротивление, в другой — низкое. Когда соответствующий диод пробит, в обоих положениях щупов сопротивление будет низким, если сгорел — высоким.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Рис. 5. Схема зарядного устройства

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

Рис. 6. Схема карманного фонаря

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост  VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Пример схемы сварочного агрегата

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Cамодельный блок питания на 12 вольт

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

• Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
• Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
• Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Проверка радиоприбора

Чтобы проверить мост, понадобится взять цифровой прибор и переключить его в режим прозвонки диодов. На мультиметре этот режим соответствует символу диода. К тестеру подключается щуп чёрного цвета в гнездо COM, а красного в V/Ω. Суть проверки заключается в прозвонке переходов. Если за вывод № 1 принять положительный электрод устройства, за № 2 и 3 — входы для переменного сигнала, а за № 4 — отрицательный выход, то тестирование можно выполнить в следующем порядке:

1. Чёрным щупом дотрагиваются до первого вывода, а красным до третьего. На экране тестера должно загореться трёхзначное число, обозначающее сопротивление перехода. При смене полярности на табло должна появиться единица (бесконечность).
2. Красным щупом дотрагиваются до третьего вывода, а чёрным — до четвёртого. Тестер должен показать бесконечность, а при смене полярности должно появиться трёхзначное число.
3. К первой ноге подключается чёрный провод, а ко второй — красный. Прибор должен показать сопротивление перехода, при смене полярности — обрыв.
4. К третьему выводу подключается красный провод, к четвёртому — чёрный. Переход звониться не должен. При смене положения проводов тестер должен показать сопротивление.

Вам это будет интересно Расчет сопротивления контура заземления в частных домах

Если все четыре пункта выполняются, то можно считать, что выпрямитель собран правильно и находится в работоспособном состоянии. При этом таким способом можно проверить любой полупроводниковый мост.
