Комплектные распределительные устройства (кру): виды, характеристики, назначение

Выдвижной элемент и степень защиты

Выдвижной элемент, на котором установлена коммутационная аппаратура, может передаваться как вручную, так и механическим путем. При этом такая тележка должна проходить путь по ровным покрытиям, так как имеет довольно большую массу.

Все шкафы КРУ должны быть удобными при эксплуатации и рассчитаны на комфортный монтаж, ремонт и замену деталей. В большинстве шкафов КРУ во время выкатывания выдвижной тележки из ячейки в рабочее положение проемы к неподвижным разъединяющим контактам основной цепи запираются специальными шторками.

В зависимости от вида применения, установки бывают разного типа исполнения. КРУ необходимо выполнять требования эклектической и механической прочности конструкции, изоляции и устойчивости к агрессивным условиям эксплуатации. Категории размещения КРУ:

У3 – предназначены для работы в помещениях с естественной циркуляцией воздуха;
У4 – предназначены для помещений с искусственными климатическими условиями.

Конструкция КРУ должна обеспечить устойчивость при вибрациях, которые возникают во время включения и выключения высоковольтных выключателей, а также при перемещении установки. При этом все аппараты должны работать исправно, а релейная защита не срабатывать во время работы на номинальных показателях.

КРУ могу изготавливать для разных климатических условий с применением местного подогрева или охлаждения.

Преимущества комплектных установок

Благодаря явным достоинствам, современные комплектные установки вытеснили модели старого типа, в которых все элементы поставлялись по отдельности и собирались на месте использования. Основные преимущества:

удобство и высокая скорость монтажных мероприятий;
снижение временных и трудовых затрат;
уменьшение объема и упрощение проектных работ по организации объекта, в котором будет задействована КРУ;
упрощение строительных мероприятий;
повышенная надежность и безотказность;
возможность быстро и удобно подсоединять другие распредустройства;
просторный отсек для монтажа дополнительных силовых кабелей любого сечения;
система блокировки на случай неправильных действий оператора;
современные комплектующие, обеспечивающие высокую эффективность и небольшие затраты на техобслуживание.

Все эксплуатационные преимущества в полной мере проявляются только при условиях монтажа с соблюдением правил и норм безопасности, квалифицированного проведения пусконаладочных и регулировочных работ.

Типы распределительных устройств по конструкции

Традиционные.

Внутри корпуса такого электрошкафа на монтажной плате расположены плавкие предохранители, автоматические выключатели, коммутационные и прочие аппараты. На передней стороне устройства находятся индикаторы и контрольные элементы (кнопки, лампы, приборы и т. д.). Размещение компонентов в корпусе традиционного электрошкафа осуществляется только после предварительного анализа с учетом габаритов каждого элемента, его соединений и установочного положения.

Функциональные.

Такой электрошкаф включает в себя функциональные блоки, которые состоят из коммутационных аппаратов и стандартных элементов для соединений и монтажа. Данная конструкция обеспечивает гибкость проектируемых решений, а также высокий уровень надежности.

КРУ-70 «Клён» 6(10) кВ

Отсек ВЭ предназначен для размещения ВЭ с установленным оборудованием. На задней стенке отсека расположены проходные изоляторы с розетками разъемных токоведущих соединений. Для обеспечения безопасности отсек оборудован шторочным механизмом, закрывающим внутренние полости проходных изоляторов при выведении ВЭ из рабочего положения.

ВЭ представляет собой тележку, состоящую из подвижной и неподвижной частей, соединенных винтовой передачей, с установленной на ней аппаратурой главной цепи.

Подвижная часть тележки является платформой с четырьмя металлическими колесами, на которой устанавливается электрооборудование, а неподвижная служит упором винтового механизма.

ВЭ внутри шкафа КРУ может занимать два фиксированных положения — рабочее и контрольное.

Рабочее положение является основным положением ВЭ, в котором он находится большую часть времени периода эксплуатации. При этом тележка ВЭ максимально вдвинута внутрь отсека, главная цепь ВЭ соединена с главной цепью КРУ при помощи разъемных контактных соединений розеточного типа. Разрешено оперирование выключателем под нагрузкой.

Контрольное положение обеспечивает разомкнутое состояние главной цепи КРУ (функция разъединителя); также в контрольном положении производится проверка технического состояния ВЭ и его извлечение из отсека. При этом тележка ВЭ максимально выдвинута из глубины отсека к лицевой стороне шкафа КРУ. Разрешено оперирование выключателем, не приводящее к изменению состояния главной цепи.

Перемещение ВЭ внутри отсека осуществляется при помощи рукоятки. Рукоятка вставляется в специальное гнездо, расположенное на неподвижной части тележки, после чего ее вращением том или ином направлении приводится в движение подвижная часть тележки. Винтовой механизм снабжен ограничителями, не допускающими перемещение подвижной части дальше определенных пределов.

Тележка может быть дополнительно укомплектована моторным электроприводом и редуктором. Моторный привод обеспечивает дистанционное выполнение одного цикла перемещения и контрольного положения в рабочее и обратно в течение 1 минуты.

Для обслуживания ВЭ используется сервисная тележка, с помощью которой ВЭ легко извлекается из шкафа и перемещается к месту проведения сервисных работ. Тележка снабжена гидравлическим подъемным механизмом, позволяющим точно подстраиваться под установочный уровень ВЭ в шкафу.

Обслуживание комплектно-распределительных устройств

Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.

Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:

Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема – КРУ.
Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.

Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в журнал для дальнейшего устранения.

Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.

Средства защиты и меры безопасности

В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.

Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.

КРУ Волга: технические характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток, А :
	630; 800; 1000; 1250; 1600; 2000; 2500; 3150
	1600; 2500; 3150
Номинальный ток трансформаторов тока, А	200; 300; 400; 600; 800; 1000; 1200; 1500; 2000; 3000; 4000
Номинальный ток отключения силового выключателя, кА	20; 25; 31,5
Ток термической стойкости, кА	20; 25; 31,5
Длительность протекания тока термической стойкости, с:
	3
	1
Ток электродинамической стойкости, кА	51; 64; 81
Номинальные напряжения цепей управления и сигнализации, В:
	110; 220
	100; 220
	24
Электрическое сопротивление изоляции, МОм, не менее:
	1000
	1
Срок службы до списания, лет, не менее	25
Степень защиты по ГОСТ 14254-96	IP31

УДОБСТВО ЭКСПЛУАТАЦИИ

В отсеке выкатного элемента реализована возможность без снятия напряжения со сборных шин выполнять регламентные работы с выключателем и проводить высоковольтные испытания кабелей.

Отсек кабельных присоединений выполнен за отдельной дверью. Благодаря фронтальному размещению присоединительных шин и высокой точке подключения, обеспечиваются наиболее комфортные условия для монтажа и обслуживания кабельных присоединений.

Реализована возможность технического обслуживания и оперативных переключений с передней стороны ячейки.

Вакуумные силовые выключатели не требуют обслуживания.

Трансформаторы тока имеют длинные выводы и не требуют периодического контроля и затяжки винтов вторичных токовых цепей в высоковольтном отсеке. Работа с токовыми цепями производится только в релейном отсеке.

Наличие напряжения на кабеле контролируется с помощью стационарных указателей напряжения.

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

Возможность применения комплектующих российского производства обеспечивает оптимальное соотношение цена–качество.

Комбинирование отдельных модулей позволяет реализовать широкую линейку модификаций ячеек КРУ.

Изготовление модулей на независимых друг от друга технологических линиях снижает время и стоимость производства КРУ.

Модульная конструкция обеспечивает быструю замену комплектующих, что сокращает время на профилактическое обслуживание и ремонт в аварийных ситуациях.

Возможность селективного отключения в случае возникновения внутренней дуги обеспечивает минимальные потери в аварийных ситуациях.

Наличие алюмоцинкового покрытия металлоконструкции исключает процесс ржавления и необходимость периодического подкрашивания элементов конструкции.

Малые габаритные размеры по фронту способствуют эффективному использованию внутреннего пространства помещений вновь вводимых РУ, позволяют модернизировать существующие РУ без увеличения занимаемых площадей.

Классификация распределительных устройств

Комплектные устройства приема и распределения электроэнергии по способу монтажа делятся на 2 вида — КСО и КРУ. Модели с камерами КСО предполагают стационарное размещение аппаратов и приборов, мобильные элементы отсутствуют. Камеры КСО монтируются только в электротехнических строениях и имеют исключительно одностороннее обслуживание. Ограждение частичное.

В моделях КРУ силовая аппаратура устанавливается на выкатных тележках. Шкафы выполняют ограждающую функцию для всего электрооборудования. Обслуживание может быть одно- и двухсторонним. Односторонние модели имеют прислонный тип, а двустороннего обслуживания — отдельно стоящие, с обеих сторон предусмотрены свободные проходы. У камер одного типа выкатные тележки одинаковые, что значительно облегчает работы по ревизии, техобслуживанию, замене электрооборудования.

Другие классификационные признаки КРУ:

По месту монтажа — наружной и внутренней установки. Устройства, рассчитанные на наружный монтаж (КРУН), могут иметь нормальную или усиленную изоляцию.
По условиям климата, в котором будет эксплуатироваться устройство, — умеренного, умеренно-холодного, тропического.
По виду коммутационного оборудования. Силовые выключатели разделяются на масляные, электромагнитные, вакуумные.
По типу токоведущих частей, которые могут быть открытыми или защищенными.
По виду линейного вывода — кабельного или воздушного.
По исполнению, которое может быть пылезащищенным, взрывозащищенным, устойчивым к воздействию влаги.
По виду оперативного тока — переменного или постоянного.

Преимущества ячеек

К особым достоинствам КРУ, которые позволили им вытеснить более ранние модели подобного оборудования и получить широкое распространение, относят:

повышенная надежность;
увеличение скорости монтажных работ;
снижение временных и трудовых затрат;
сокращение объема требуемых проектных работ;
упрощение эксплуатации и ремонта самих установок;
возможность быстро и удобно подсоединить другие РУ;
наличие системы блокировки, срабатывающей в случае неправильных действий оператора.

Важно, что все эти преимущества проявляются только в случае установки оборудования, согласно нормам и правилам, указанным в технической документации. На сайте можно приобрести ячейку КРУ на 10 кВ и не только

Наши менеджеры подберут нужное устройство, составят смету и оформят доставку с установкой под ключ

На сайте можно приобрести ячейку КРУ на 10 кВ и не только. Наши менеджеры подберут нужное устройство, составят смету и оформят доставку с установкой под ключ.

Комплектные распределительные устройства КРУ и КРУН

Главная СтатьиКомплектные распределительные устройства КРУ и КРУН

1. Цель проведения измерений

Измерение сопротивления изоляции, испытание повышенным напряжением промышленной частоты, измерение сопротивления постоянному току, механические испытания проводятся с целью проверки их соответствия требованиям ПУЭ гл.1.8.25 и ПТЭЭП прил.3.п. 22.

Применяемые средства измерения , приборы, приспособления:

— установка УИВ-100;

— измеритель сопротивления, увлажненности и степени старения электроизоляции MIC – 2500;

— микроомметр MRU-600.

Подготовка рабочего места и основные меры безопасности при проведении испытаний и измерений:

— ознакомление со схемой и документацией, (тех. документация предприятия изготовителя, проект, cогласованный с энергоснабжающей организацией и Ростехнадзором, протоколы предыдущих испытаний и т.п.);

— выполнение организационных и технических мероприятий, обеспечивающих безопасность работ в электроустановках;

— проверка средств защиты и устройств (приспособлений) для снятия емкостного заряда.

Испытания и измерения:

Нормы испытаний элементов КРУ: масляных выключателей, измерительных трансформаторов, выключателей нагрузки, вентильных разрядников, предохранителей, разъединителей, силовых трансформаторов и трансформаторного масла проводятся согласно соответствующих методик.

Измерение сопротивления изоляции электрооборудования.

Измерение сопротивления изоляции прибором MIC-2500:

включить прибор клавишей Ỏ и установить переключатель функций в положение RISOIL;
клавишей UISO выбирается величина напряжения измерения (от 50В до 2500В);
запуск функции измерений происходит после нажатия и удерживания клавиши START (внимание: на зажимах прибора в это время присутствует напряжение измерения);
при отпускании клавиши START измерение приостанавливается;
после прекращения измерений автоматически происходит замыкание зажимов U R и COM через сопротивление 100кОМ, что обеспечивает разряд емкости измеряемого объекта.

Запрещается проводить измерения на объекте, который находится под напряжением и отключать измерительные приборы до окончания измерения, т. к. это угрожает поражением электрическим током.

Измерение первичных цепей производится на напряжение 2500 В. Сопротивление озоляции полностью собранных первичных цепей КРУ с установленным на них оборудованием и узлами должно быть не менее 100 Мом. Сопротивление изоляции каждого отдельного элемента должно быть не менее 1000 Мом.

Измерение вторичных цепей производится на напряжение 500-1000 В. Сопротивление изоляции каждого присоединения вторичных цепей со всеми присоединенными аппаратами должно блыть не менее 0,5 Мом.

4.2 Испытание повышенным напряжением промышленной частоты:

а). Испытание изоляции первичных цепей ячеек КРУ и КРУН проводиться при вкаченных в рабочее положение тележках и закрытых дверях. Значения испытательного напряжения приведены в таблице 1.

Таблица 1

Испытательное напряжение промышленной частоты изоляции изоляции ячеек КРУ и КРУН

Класс напряжения, кВ	Испытательное напряжение, кВ, ячейки с изоляцией
керамической	из твердых органических материалов
До 0,69	1	1
3	24	21,6
6	32	28,8
10	42	37,8
15	55	49,5
20	65	58,5
35	95	85,5

Продолжительность испытания – 1 минута.

Измерение сопротивления постоянному току:

Подготовка прибора к работе.

Подготовка прибора к работе и проверка исправности прибора заключается в следующем:

проверить клейма поверки СИ и отсутствия видимых повреждений корпуса и измерительных проводов;
проверить напряжение источника питания,
проверить возможность подключения измерительных щупов к измерительным проводам.

Внимание: измеритель MMR-600 предназначен для измерений малых активных сопротивлений. Применение прибора, несоответствующее указаниям “Руководства по эксплуатации”, может быть причиной поломки прибора и источником серьезной опасности для специалиста ЭТЛ

В измерителе MMR-600 с целью измерения активного сопротивления объекта употребляются измерительные токи в диапазоне от 0,1мА до 10А.

Внимание: подключение к измерителю напряжения выше 440В переменного тока, может привести к повреждению прибора. 5.Оформление результатов измерений

5.Оформление результатов измерений.

Результаты измерений оформляются протоколом в соответствии ГОСТ ИСО/МЭК 17025-2009.

6. Оформление заключения о состоянии электроустановки и соответствии или несоответствии ее требованиям НТД.

Заключение о соответствии или не соответствии результатов измерений принимается на основании анализа измеренного значения с требованиями ПУЭ гл.1.8.25 , ПТЭЭП п. 22 приложение 3, а также с данными предприятия-изготовителя.

Обслуживание комплектно-распределительных устройств

Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:

Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема – КРУ.
Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.

КРУ TG21 35кВ

Описание
Компановка
Документация
Фото объектов

КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА КРУ TG21 35 кВ

КРУ TG21 – серия шкафов КРУ с комбинированной изоляцией, предназначенных для комплектования распр- еделительных устройств напряжением до 35 кВ трехфазного переменного тока частотой 50 Гц в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.

С целью обеспечения безопасности внутреннее пространство шкафа разделено на три отсека:

Отсек сборных шин
Отсек аппаратов и присоединений кабелей
Отсек релейной защиты и вторичных цепей В КРУ могут устанавливаться следующие аппараты:

Элегазовый силовой выключатель (ULUSOY ELEKTRIK)
Элегазовый выключатель нагрузки (разъединитель) (ULUSOY ELEKTRIK)
Заземлитель (ULUSOY ELEKTRIK)
Предохранители (ETI, EFO, GURAL)
Трансформаторы тока (KPB-Intra, ESITA , RITZ, НТЗ-Волхов)
Трансформаторы напряжения (KPB-Intra, ESITA , RITZ, НТЗ- Волхов)
Емкостные делители напряжения (ULUSOY ELEKTRIK)
Индикаторы наличия напряжения (ULUSOY ELEKTRIK)
Блоки релейной, дуговой защиты (ORION, MiCOM, Sepam, Сириус, БМРЗ, ОВОД-МД)
Система телеуправления
ОПН (ПОЛИМЕР АППАРАТ)

ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный ток сборных шины, А	630
Номинальный ток главной цепи отходящей линии, А	630
Номинальный ток отключения, кА	16
Номинальный ток термической стойкости (время протекания 3 сек), кА	16
Ток электродинамической стойкости, кА	40
Напряжение оперативного питания, В:
Постоянного тока	24; 48; 110; 220
Переменного тока	110; 220
Освещения	12; 36
Условия обслуживания	одностороннее
Внешние оболочки со стороны фасада, между отсеками и боковые стороны РУ	IP 30
Габаритные размеры КРУ, мм (ширина х глубина х высота)	750; 1000; 1500х1400х2250
Климатическое исполнение и категория размещения по ГОСТ 15150	У3

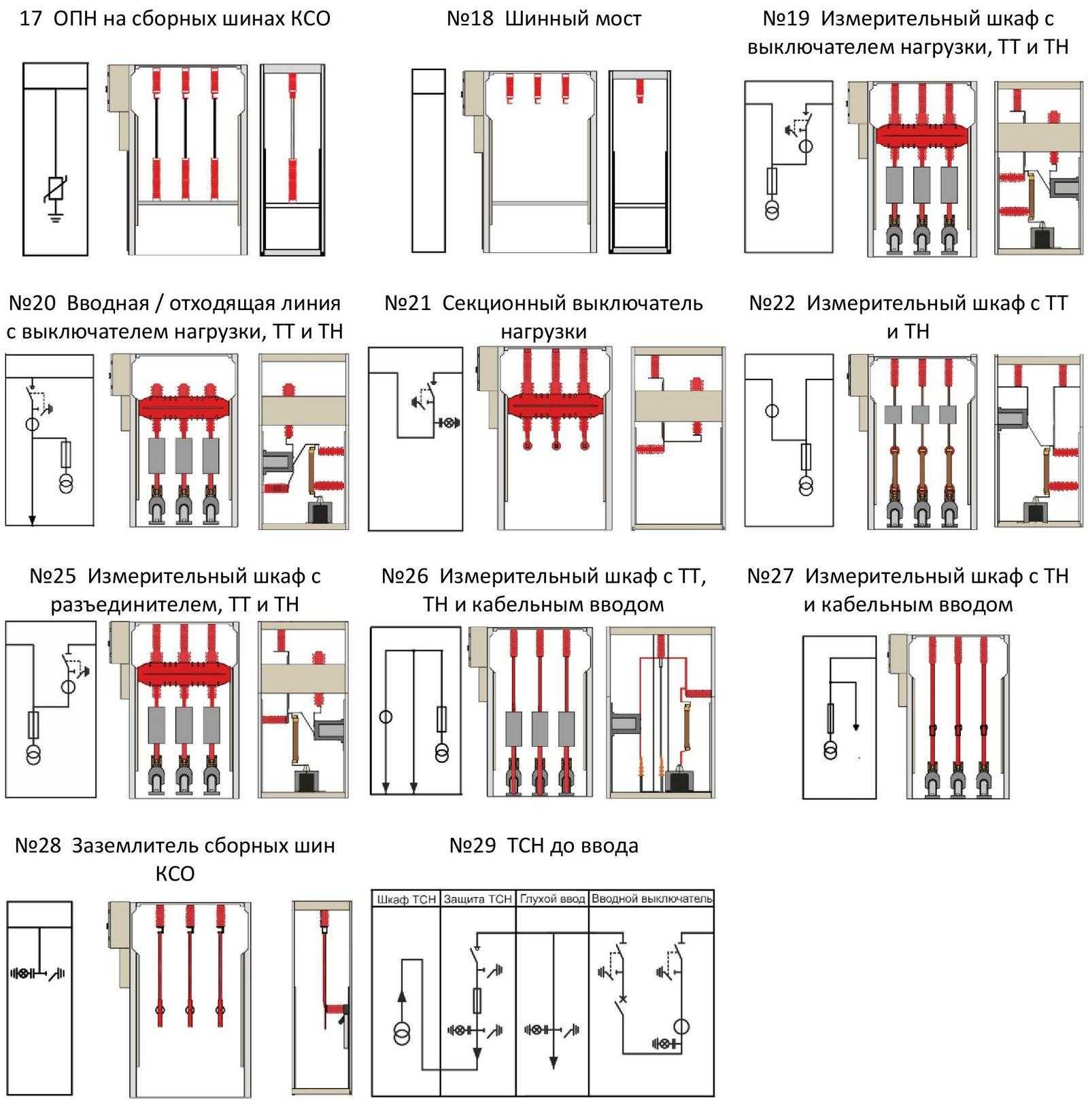

Компановка, размеры и схемы главных цепей

Номер схемы	Основное назначение шкафа	Размеры	Масса
1	Вводная / отходящая линия с выключателем нагрузки	750х1400х2250	350
2	Защита трансформатора предохранителями	750х1400х2250	425
3	ТН	750х1400х2250	460
4	Вводная / отходящая линия с силовым выключателем	1000(1500)х1400х2250	870
5	Секционный выключатель с разъединителями	1500х1400х2250	935
6	Вводная / отходящая линия с разъединителем
7	Глухой ввод	750х1400х2250	282
8	Измерительный шкаф с выключателем нагрузки, ТТ и ТН	1000х1400х2250	747
9	Шинный мост	750х1400х2250	330
10	Шинный мост с ТТ	750х1400х2250	470
11	Сборные шины с ТТ	750х1400х2250	400
12	Секционный выключатель с боковым выводом	1000х1400х2250	870
13	Секционный выключатель нагрузки с боковым выводом	750х1400х2250	380
14	Вводная / отходящая линия с силовым выключателем и ТН	1500х1400х2250	870
15	Измерительный шкаф с разъединителем, ТТ и ТН	1000х1400х2250	770
16	Секционный выключатель нагрузки	1000х1400х2250	380
17	Ограничитель перенапряжений на сборных шинах КСО	750х1400х2250	280
18	Шинный мост	400х1400х2250	180
19	Измерительный шкаф с выключателем нагрузки, ТТ и ТН	1000х1400х2250	770
20	Вводная / отходящая линия с выключателем нагрузки, ТТ и ТН	1000х1400х2250	770
21	Секционный выключатель нагрузки	1000х1400х2250	360
22	Измерительный шкаф с ТТ и ТН	1000х1400х2251	560
23	Отходящая линия с вакуумным контактором
24	Шкаф конденсаторной батареи с вакуумным контактором
25	Измерительный шкаф с разъединителем, ТТ и ТН	1000х1400х2252	770
26	Измерительный шкаф с ТТ, ТН и кабельным вводом	1500х1400х2253	620
27	Измерительный шкаф с ТН и кабельным вводом	1500х1400х2253	350
28	Заземлитель сборных шин КСО	750х1400х2250	282
29	ТСН до ввода	1000х1400х2250	от ТСН

Классификация КРУ

Все типы КРУ классифицируются с учетом определенных критериев, факторов, параметров и конструктивных особенностей:

По месту монтажа – устройства внутренней и наружной установки.
В соответствии с климатическими условиями – для холодного, умеренного и тропического климата.
Устройство КРУ может быть стационарным и выдвижным. В первом случае коммутационная аппаратура устанавливается неподвижно внутри шкафа, а во втором – размещается на тележках.
Тип основной коммутационной аппаратуры: маломасляные, вакуумные и электромагнитные выключатели.
Условия для ремонта и обслуживания: одностороннее и двухстороннее обслуживание. В первом случае шкаф устанавливается вплотную к стене, а во втором – на определенном расстоянии, обеспечивающем подход с разных сторон.
Токоведущие части применяются в открытом или защищенном исполнении.
Линейный вывод может быть кабельного или воздушного типа.
Оперативный ток – постоянный или переменный.
Условия эксплуатации. КРУ бывают защищенными от пыли и влаги, в герметичном и взрывозащищенном исполнении.

Существует дополнительная классификация КРУ в соответствии с номинальным током и напряжением, типами выключателей и приводов к ним и другими показателями.

Средства защиты и меры безопасности

В современных конструкциях эти недоработки полностью устранены. Теперь сборные шины располагаются в нижней части шкафа, а для кабельного ввода предусмотрен специальный отсек. Между ними находится глухая перегородка.

Для того чтобы уменьшить последствия от коротких замыканий внутри шкафов, используется так называемая дуговая защита. С ее помощью выполняется мгновенное отключение всех токопроводящих соединений при появлении электрической дуги. Быстрое срабатывание обеспечивается специальными датчиками, реагирующими на резкий рост светового излучения, температуры и давления. Ложные срабатывания исключаются блокировками по току и напряжению, включенными в схему защиты.

Авторизация

Все отделения поднимать бучу не будут, так как на крупную сумму «попало» только одно, а остальным заплатить от отделения 400-500 грн будет не так уж напряжно. — взыскать сумму с пациента не представляется возможным, так как он уже давно выписан и теперь его можно искать разве что в Турции UPD2: ситуация разрешилась неожиданно и с минимальными потерями среди мирного населения: сумму возместили турки, работающие на стройке /не знаю, как правильно назвать их общность — профсоюз, община/. Всем, кто давал советы или просто участвовал эмоционально — большое спасибо.

Источник

В начало сайта

Выдвижной элемент и степень защиты

У3 – предназначены для работы в помещениях с естественной циркуляцией воздуха;
У4 – предназначены для помещений с искусственными климатическими условиями.

КРУ могу изготавливать для разных климатических условий с применением местного подогрева или охлаждения.

Этажный электрощит (ЭЩ)

Щиты такого типа относятся к более низкой иерархии распределительных щитов. Назначение данного устройства определяется его названием. Через ЭЩ происходит распределение электроэнергии потребителям, находящимся на конкретном этаже. А в случае административного здания, отходящие линии электропроводки могут обеспечивать электропитание отдельных кабинетов или их групп.

Всем известный ЭЩ.

В жилом многоквартирном доме этажный электрощит осуществляет распределения электроэнергии по квартирам одной лестничной площадки. В этом случае он может содержать приборы учёта электроэнергии, потреблённой каждой квартирой. При наличии в щите счётчиков электроэнергии, они могут располагаться в отдельном отсеке, который при необходимости может быть опломбирован представителями контролирующих органов.

Щиты данного типа в отличие от ранее рассмотренных видов обязательно содержат автоматические выключатели. Современные варианты ЭЩ выпускаются в модульном варианте, установка автоматов в них осуществляется на DIN-рейку.

Комплектное распределительное устройство (КРУ)

КРУ — такое РУ, оборудование которого располагается в полностью или частично закрытых металлических шкафах. Каждый шкаф называется ячейкой КРУ.

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ.

КРУ, у которого возможно только одностороннее обслуживание, называется камерой сборной одностороннего обслуживания (КСО).

Устройство КРУ

Типовая ячейка КРУ состоит из четырёх основных отсеков: линейного (кабельного), релейного (низковольтного), отсека выключателя (высоковольтного) и отсека сборных шин.

В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
В высоковольтном отсеке (4) располагается силовой выключатель. Иногда отсек выполняют с выкатным элементом, на котором и устанавливается выключатель.
В отсеке сборных шин (6) располагаются силовые шины (8), из которых состоит секция РУ.
Линейный отсек (5) служит для размещения измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

Авторизация

Источник

В начало сайта

Преимущества комплектных установок

удобство и высокая скорость монтажных мероприятий;
снижение временных и трудовых затрат;
уменьшение объема и упрощение проектных работ по организации объекта, в котором будет задействована КРУ;
упрощение строительных мероприятий;
повышенная надежность и безотказность;
возможность быстро и удобно подсоединять другие распредустройства;
просторный отсек для монтажа дополнительных силовых кабелей любого сечения;
система блокировки на случай неправильных действий оператора;
современные комплектующие, обеспечивающие высокую эффективность и небольшие затраты на техобслуживание.

Обслуживание комплектно-распределительных устройств

Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:

Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема – КРУ.
Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.

Поэтому при минус 5С обогреваются счетчики и релейные устройства, а при минус 25С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.
