Виды
Лучшим вариантом являются водяные теплые полы. Их легко настроить на оптимальную для напольного покрытия и обогрева помещения температуру. Мощность теплоотдачи напрямую зависит от разницы температуры теплоносителя и поверхности пола, что само по себе является лучшей регулировкой тепловой мощности и исключает локальный перегрев. Укладывается по всей площади помещения и заливается слоем бетонной стяжки, которая обеспечивает равномерный нагрев поверхности.
Однако водяной теплый пол вряд ли удастся смонтировать в квартире. Подключится к центральной системе отопления даже через дорогой и надежный смесительный узел никто не разрешит, да и качество теплоносителя быстро скажется на состояние труб и прочей арматуры. Толстый слой стяжки сильно уменьшит высоту помещения. Так что, подходящий вариант под линолеум следует искать среди электрических теплых полов.
Кабельный
Прямая альтернатива водяным теплым полам. Нагревательный элемент, токопроводящий провод, укладывается по всей поверхности пола и заливается стяжкой. Ее толщина в несколько раз меньше, чем в случае с трубами, так что потери в высоте помещения будут не столь существенными.
В числе особенностей указывается сам принцип нагрева. Провод под воздействием протекающего тока нагревается. Распределения тепла или естественных ограничителей тепловой мощности нет, так что, даже если теплу уже деваться некуда, и начинается перегрев поверхности пола, провод все так же будет выдавать приложенную к нему мощность. Это касается абсолютно всех типов электрических нагревательных элементов. Отсюда вытекает очень жесткое требование.
Нагревательные элементы электрического теплого пола распределяются только на открытых участках, где не будет устанавливаться стационарная мебель или бытовые приборы. Допускается установка предметов интерьера на высоких ножках или подставках, формирующих зазор между их основанием и полом не менее 100 мм.
Для контроля нагрева используется контроллер и датчики температуры, установленные непосредственно поверх стяжки и на поверхности пола (опционально). Пределы допустимого нагрева задаются так, чтобы не превысить мощность теплоотдачи свыше 150 Вт/м2 (для большинства типов линолеума не более 60 Вт/м2).
Для соблюдения требования по плавному набору температуры необходимо использовать контроллер, способный постепенно наращивать ток и мощность теплого пола в момент включения. Если этого не сделать, то линолеум в первую очередь прогреется над проводами и деформируется, собираясь волной по всей площади.
Инфракрасный
Поверхность пола нагревается за счет лучистой энергии, инфракрасного излучения, выделяемого карбоновыми или полимерными пластинами, через которые пропускают электрический ток. В отличие от проводов нагревательные элементы плоские и застилают с минимальными зазорами всю обогреваемую поверхность. Нет нужды использовать стяжку для распределения тепла, и рассчитаны инфракрасные теплые полы для непосредственной укладки под напольное покрытие.
Схема монтажа инфракрасного теплого пола
Однако с оглядкой на свойства линолеума и его низкую теплопроводность непосредственный контакт может привести к перегреву материала и его порче. Необходимо разделить источник излучения и линолеум, например листами OSB или напольного гипсокартона. Это позволит решить частично проблему с высокой скоростью нагрева и заодно с возможным перегревом.
Мощность инфракрасных элементов меняется в пределе от 60 до 450 Вт/м2. Для укладки под линолеум подойдут самые маломощные модели.
Пленочный
Принцип действия аналогичен проводному электрическому полу, но проводником уже выступает тонкая пленка, на которой нанесен проводящий слой в виде спирали. Лучше всего он подходит для обогрева пола, уложенного плиткой или ламинатом, там, где можно обеспечить непосредственный контакт с нагревательным элементом, а теплопроводность покрытия хорошая или, по крайней мере, достаточная для постоянного отвода тепла.
Для укладки под линолеум лучше воспользоваться советом, как и для инфракрасного пола, то есть проложить поверх нагревательных элементов ДСП, гипсокартон или залить тонкий слой наливных полов, который сравняет поверхность и увеличит инерционность системе обогрева.
Пленочные и стержневые модели
Пленочные греющие системы могут быть углеродными или биметаллическими. В первом случае нагревательные полосы соединяются параллельно и запаиваются в лавсановую пленку. Во втором варианте в качестве основы используется полиуретан, а нагревательный элемент состоит из сплавов на основе меди и алюминия. Наличие пленки защищает конструкцию от электрического пробоя, а также от попадания влаги.
Имея малый вес (до 500 гр.), пленочный пол не создает нагрузку на перекрытия. Это позволяет использовать его в старых строениях, которые не подходят для устройства более тяжелых моделей напольного обогрева. Пленку можно располагать не только на горизонтальных поверхностях, но и укладывать на стены и потолок.

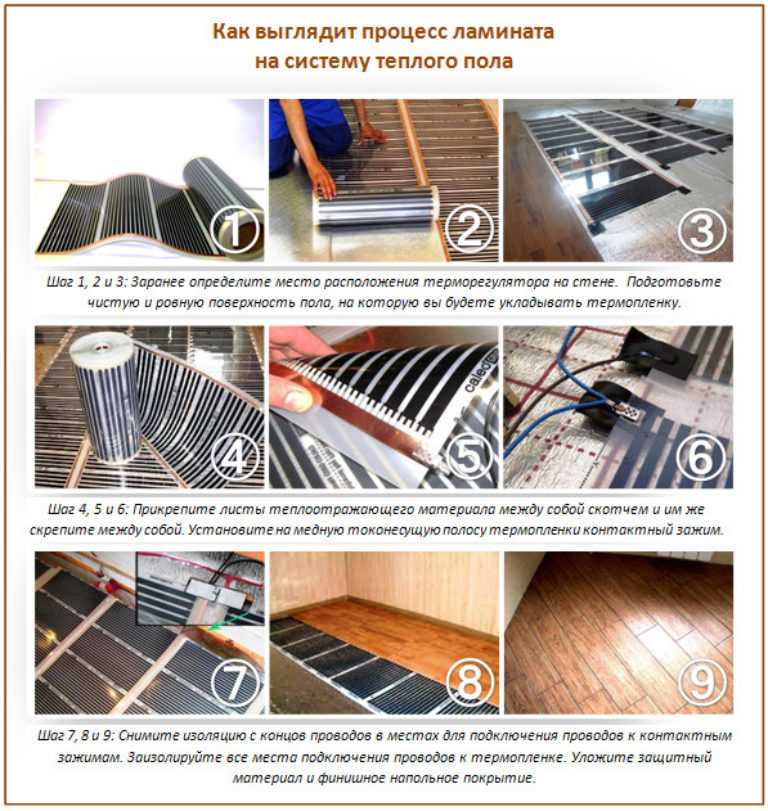

Укладка ламината непосредственно на инфракрасный теплый пол
Другой разновидностью является стержневой инфракрасный теплый пол, технические характеристики которого позволяют проводить установку как в стяжку, так и в слой клея под керамическую плитку. Систему можно безбоязненно использовать в тех помещениях, где довольно высок процент влажности воздуха.
Во время работы стержневого пола практически не генерируется электромагнитное излучение. Этим он похож на пленочные модели. Отличие заключается в том, что благодаря особой конструкции тепловых элементов, такой пол обладает свойствами саморегуляции и не боится перегрева. На него можно устанавливать тяжелую мебель, а в случае с пленочными полами этого делать не рекомендуется.
Монтаж стержневого инфракрасного пола
Рассмотрим, как устроен стержневой инфракрасный теплый пол: маты из эластичного материала объединяют гибкие стержни и шины, проводящие ток. Для изготовления нагревательных элементов используется композитный материал. Входящий в его состав графит расширяется при увеличении температуры, это приводит к тому, что просвет между его зернами становится больше. Как следствие – уменьшается количество точек соприкосновения, сопротивление растет, а мощность падает.
Структура пленочного теплого пола
Разновидности
Существует две основные разновидности электрического теплого пола:
резистивный (греющий) кабель;
инфракрасный теплый пол.
Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.
Рассмотрим их по отдельности:
Греющий кабель
Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.
В продаже есть две разновидности греющих кабелей:
собственно резистивный кабель;
нагревательные маты.
Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.
Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.
Инфракрасный
Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.
Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.
Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.
В продаже имеется два вида:
стержневой;
пленочный.
Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.
С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.
Чертеж и схема укладки
Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания. Базовые моменты, которые нужно учесть при планировании теплого пола:
- Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
- Рекомендуемая длина полосы — не более 8 метров.
- Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
- Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
- Разрезать пленку можно только по графическим отметкам.
- Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
- Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
- Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.
- Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.
На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.
Схема монтажа инфракрасной пленки
Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания. Термодатчик монтируется посередине ИК-пленки
Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см. С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов
Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см. С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

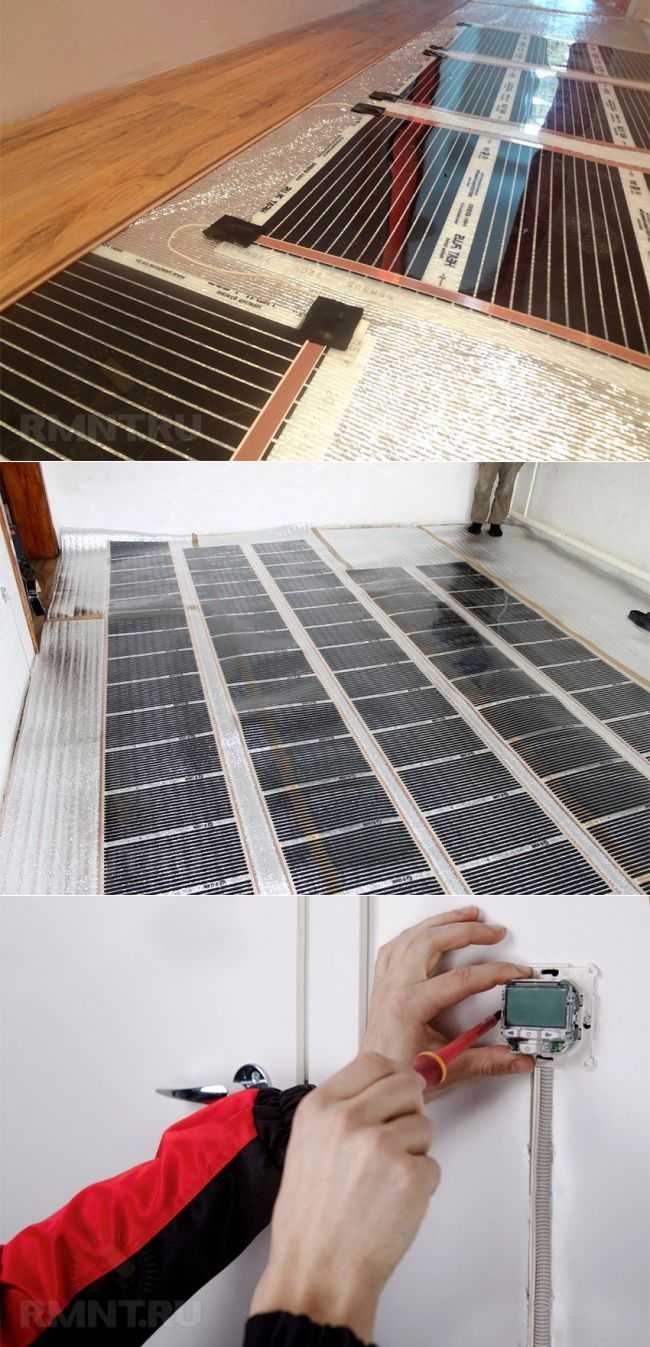

Монтаж и подключение пленочного теплого пола
Монтаж и подключение пленочного теплого пола можно выполнить как самостоятельно, так и прибегнуть к помощи специалистов. Первое что предстоит сделать перед самостоятельной укладкой теплого пленочного пола так это определиться с площадью обогреваемой поверхности. Так же следует четко понимать в каком месте, какая мебель будет стоять, делается это по той причине, что на пленочный теплый пол категорически нельзя ставить тяжелую мебель или техники. Тяжелая мебель просто на всего ускорит процесс износа деталей теплого пола и быстро приведет его в негодность. Теперь следует отмерить двадцать сантиметров от места, где будет находиться мебель и только тогда можно приступать к укладке пленки. Необходимо знать, что от стены следует отступить на точно такое же расстояние.
Последовательность монтажа водяного контура теплых стен
Крепить водяной контур отопления в стене придется по тому же принципу, что и для обустройства теплого пола. Если теплый пол уже установлен, то задача сводится лишь к подключению новых элементов к уже проложенной прямой и обратной схеме трубопроводов. Если водяного контура в полу нет, то его монтаж начинают от отопительного котла, используя трубы из металлопластика или другого материала. Их по обратке лучше крепить к термореле, в этом случае можно обойтись без громоздкого смесительного узла. Установку проводят либо сухим способом, закрывая трубопроводы гипсокартоном, либо мокрым, размещая трубы в штукатурке до ее схватывания.
Между стенами и гипсокартонном можно дополнительно проложить утеплитель.
Теплые стены обязательно подразумевают применение утеплителя. Используют фольгированный утеплитель, один из оптимальных – изолон. После этого производится проверка труб под давлением, процедура занимает не менее суток. Далее происходит монтаж поверх утеплителя пароизоляционной пленки. Штукатурный раствор наносят в три слоя: на втором выполняется монтаж термодатчиков, а на внешний монтируется армированная стеклосетка, которая предотвратит стену от деформации в случае нарушения герметичности трубопроводов.
Теплые стены можно обустроить и «сухим» способом: в этом случае сверху крепят гипсокартонную плиту, к внутренней поверхности которой приклеивают пленочный утеплитель.
Преимущество водяного контура – возможность его использования в жаркую погоду как кондиционера.
Читать также: Теплый пол водяной своими руками: как сделать монтаж
Частые проблемы с ик-полами (по отзывам людей)
Любую новинку стоит сначала изучить, чтобы понять, где ее «болевые точки». Инфракрасные полы не так давно появились, поэтому говорить об их полной безопасности и эффективности пока рано.
Зато на форумах вовсю обсуждают проблемы, с которыми столкнулись люди, сделавшие подобное отопление в своем жилище. Рассмотрим некоторые из них.
Недоработка терморегулятора
Для обеспечения автоматического прогрева используется терморегулятор, следящий за уровнем прогрева. Проблема многих дешевых приборов в том, что после аварийного отключения электричества они не могут самостоятельно возобновить работу. Поэтому надо покупать модель, где предусмотрена батарейка.
Терморегуляторы отличаются ручным и автоматическим способом регулировки температуры, но стоит еще обратить внимание на наличие батарейки как автономного источника питания
Очень быстрое остывание пола после отключения
В отличие от кабеля, который после отключения еще некоторое время удерживает тепло, пленка остывает моментально. Поэтому в помещениях, где ее используют как единственный источник обогрева, люди укладывают между линолеумом и карбоном разные материалы, тормозящие остывание пола. К примеру, листовое железо.
Но в случае с металлом должно быть идеальным заземление и установлено понижающее УЗО, чтобы предотвратить поражение током.
Быстрая порча пленки под линолеумом
Если стелют обычный, неутепленный линолеум, то надо учитывать, что он не обладает высокой плотностью. И когда по нему шагают женские каблучки, сидят на стульях с тоненькими ножками и пр., начинается продавливание покрытия, вместе с которым травмируется и пленка. Поэтому стоит выбирать покрытие поплотнее либо стелить его двумя слоями.
Чем тоньше линолеум, тем сильнее он будет реагировать на интенсивные температуры, поэтому выше 40 градусов пленку прогревать не рекомендуют
При использовании любого варианта отопления многое зависит от качества его монтажа. В случае с электрическими полами этот нюанс стоит на первом месте, поэтому для укладки лучше привлекать людей со спецобразованием. Пожалев денег на достойный монтаж, в конечном итоге вы рискуете получить пороховую бочку, по которой будет ходить вся семья.
Подготовка к работе
Любая работа начинается с подготовки. Первым делом необходимо очистить основание от пыли и грязи. Обязательно нужно сделать расчет и графически отметить места установки регулятора и прокладки проводки. После сделать отверстия для монтажа терморегулятора и проходы для укладки проводки до датчика и пола. При умении самостоятельного обращения с электроинструментом подготовка каналов для проводки и установки датчика своими руками не составит труда. Обязательно использование теплоизоляции. Может применяться отражающая или пробковая изоляция, толщина которой 3-5 мм. Подложка под инфракрасный теплый пол необходима. Нужно будет вырезать в ней отверстия, в котором пойдет укладка проводов. Не рекомендуется использовать материал, лицевая сторона которого сделана из фольги, так как такое покрытие является некачественным.
Пробковая подложка
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита пленки от механического повреждения, возможного при перемещении по ней, достигается благодаря использованию мягкого укрывного материала (толщиной от 5 мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы, отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые предметы;
исключается монтаж пленки под низкостоящие предметы. Таковыми являются все предметы, имеющие воздушный зазор между нижней поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок риск частого попадания воды;
обязательная установка УЗО (устройство защитного отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика температуры) до пола и сверление отверстия для прибора. Питание на терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется, если его поверхность не вызывает нареканий.
6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;
Ориентируется полоса медным нагревателем вниз;
пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не допускается);
полосы возле стен приклеиваются к утеплителю скотчем (квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей изоляцией и плотным обжимом. Также изолируются концы медной шины в месте отрезания. Соблюдается требование параллельного подключения проводов (правый с правым, левый с левым). Чтобы не путаться удобно использовать провод разных цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре второй секции под пленку. Чтобы датчик не повредился при движении, под него нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
Материал, необходимый для укладки стержневого инфракрасного тёплого пола
Практически весь материал, который потребуется для укладки тёплого пола, продаётся в комплекте. Помимо самого прогревочного мата, должны присутствовать следующие элементы:
- соединительный провод (в нашем случае ВВГНГ);
- комплект соединительных гильз в термоусадочной оболочке;
- комплект концевых насадок;
- гофрированная трубка для датчика температуры;
- датчик температуры (он может быть обычным или защищённым, не требующим установки в гофрированный шланг);
- терморегулятор.
Отдельно нужно будет приобрести термоизолирующую подложку, но она необязательна, если стяжка сделана с утеплением при помощи керамзита.
Установка датчика температуры пола
Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.
Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.
Преимущества и недостатки
Инфракрасные панели легко смонтировать самому За несколько лет, на протяжении которых такие системы успешно используются в нашей стране, уже сложилась относительная репутация продукта.
Если говорить о преимуществах, которыми отличается инфракрасная плёнка для пола, можно выделить следующие показатели:
- Установить покрытие можно самостоятельно за короткий промежуток времени. Для этого нужно только подготовить поверхность.
- Покрытие не предусматривает изменения высоты потолков, что в некоторых случаях считается важным.
- Напольный материал не нужно заливать бетоном, что сокращает сроки монтажа.
- Финишное покрытие на него можно класть без дополнительной подготовки.
- Обогревательный процесс происходит по всей площади помещения, что исключает температурных перепадов.
С инфракрасным полом температура будет одинаковой и постоянно во всех частях комнаты
- Монтаж инфракрасного пола допускается выполнять даже в общественных местах. Материал имеет повышенную стойкость к динамическим нагрузкам.
- Снижение энергозатрат считается гарантированным фактом во всех случаях, когда используется ИК-плёнка.
- Мобильные свойства позволяют при переезде свернуть её в рулон и установить в свой новый дом.
- Невосприимчивость к перепадам напряжения.
- При выходе из строя одного элемента другие продолжат работу. Ремонт обойдётся гораздо дешевле в сравнении с конкурентами из этого сегмента.
Пленочные полы боятся влаги, поэтому важно уделить внимание изоляции Несмотря на то, что плёночный тёплый пол считается инновационным материалом, он не лишён негативных характеристик
Все же он требует осторожного и бережного отношения
Все же он требует осторожного и бережного отношения. Согласно отзывам людей, испытавших на себе качество изделия, можно выявить следующую статистику:
Согласно отзывам людей, испытавших на себе качество изделия, можно выявить следующую статистику:
- контакт с острой или тонкой поверхностью может повредить плотно;
- электрические плёночные полы боятся влаги;
- поверхности в помещении приходится обрабатывать антистатиком, они очень сильно притягивают пыль;
- на поверхность не рекомендуется устанавливать тяжёлую мебель, от этого элементы быстро перегорают;
- средняя стоимость материала и работы обойдётся примерно в 650 – 800 руб/м2, поэтому в большей степени он применяется для небольшого помещения.
Сравнительная характеристика ИК – тёплого пола и водяного отопления
| Признаки | Водяной пол | Плёночный пол |
| Помещение для бойлера | Необходимо | Не нужно |
| Укладка нагревательных труб | Необходимо | Не нужно |
| Толщина пола (без учёта напольного покрытия) | 110 – 120 (со стяжкой) | 5 мм (с подложкой) |
| Время установки | 4 – 5 дней | В течение 1 дня |
| Обслуживание | Требуется | Не требуется |
| Замерзание зимой | Возможно | Отсутствует |
| Стоимость ремонта в случае поломки | Высокая (100%) | Минимальная (максимум 25%) |
| Возможность замены | Много ограничений | Несложная замена |
Порядок действий
Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:
Расчеты
Перед началом работ необходимо все правильно рассчитать
Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.
Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.
Установка терморегулятора
Монтаж терморегулятора
Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.
Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.
Подготовка чернового пола
Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.
Укладка теплоизоляции
Особенности укладки теплоизоляции
Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.
Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

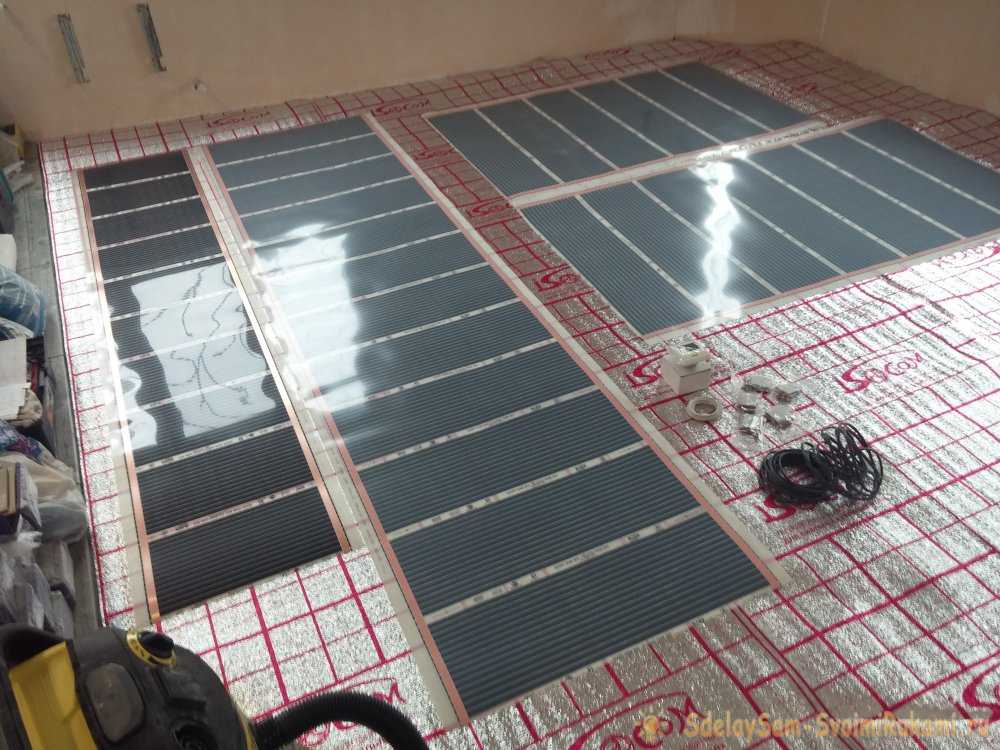

Монтаж пленочного полотна
Можно приступать к укладке пленочного полотна
Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.
Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.
Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.
Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.
Укладка напольного покрытия
Укладка напольного покрытия
После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).
Условия монтажа
Пленочный теплый пол монтировать достаточно просто. Эта система может устанавливаться своими руками практически под любо покрытие. Вы можете уложить такой пол за 2 часа. К тому же из-за ничтожно малой толщины слоя, высота помещения не изменяется. Благодаря параллельному устройству элементов этот пол не выходит из строя при неисправности одной из пластин. Посредством терморегулятора функции поврежденной пластины перекладываются на целые элементы системы. Что позволяет эксплуатировать ее без ремонта. Гарантийные сроки использования таких полов около десяти лет, а прослужить он вам может около 30 лет. Можно сделать такой теплый пол на даче. Это позволит быстро подогреть ваши комнаты в осеннее весенний период, если вы бываете там наездами в это время года. Хотя надо сказать, что как самостоятельный источник обогрева он не очень подходит.
