Подключение 115 (125) 3Р+РЕ+N
Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.
Фазные проводники подключаются на контакты L1, L2, L3.
К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.

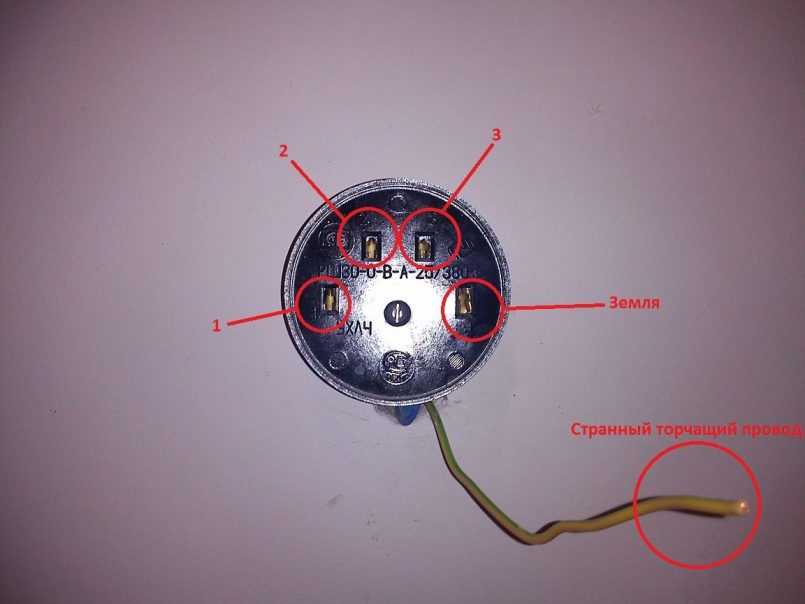

Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.
Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.
Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме
Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE
Внимание! Перед подачей электроэнергии тщательно проверить все подключения. После включения проверить отсутствие фазного напряжения на корпусе при помощи фазоиндикатора или мультиметра
Затем измерить напряжение между фазами на магнитном пускателе или клеммнике в самом приборе. При правильном соединении, межфазное напряжение должно иметь значение 380 В.
Способы подключения
Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.
Основа любого соединения — кабель
Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм
Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.
Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы
Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.
Четырехпроводные сети

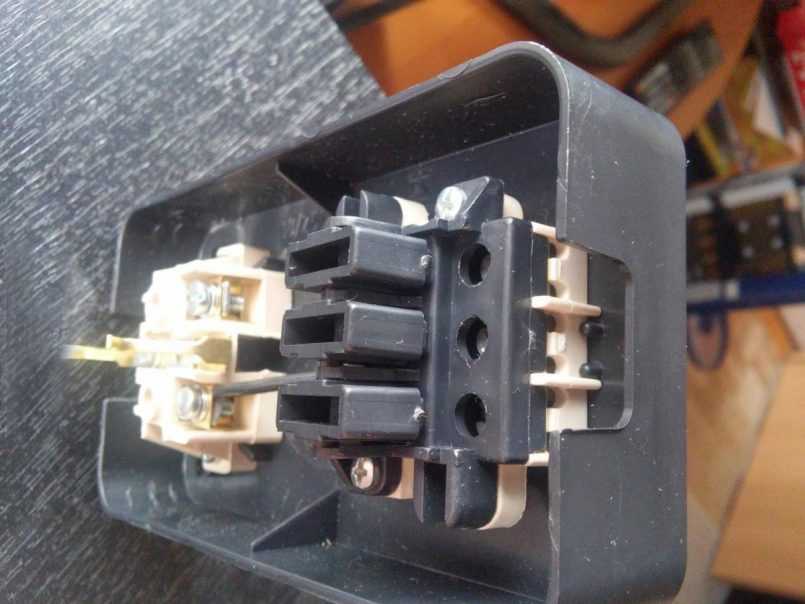

Монтаж проводов начинается с разбора корпуса. Коммутат орная розетка на 380 вольт имеет 4 контакта , три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.
Пятипроводные сети
При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.
Читать также: Ударная дрель шуруповерт dewalt
Подключение трехфазной розетки
Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.
Применение высокого напряжения
Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.
Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.
Возможности бытовой электросети
Чтобы не случилось беды, нужно знать возможности домашней бытовой электросети и содержать в порядке ее составные части. Необходимо помнить, что если в квартире установлены розетки советского периода, то они, как правило, рассчитаны на максимальную нагрузку 6 А. Современные розетки европейского типа выпускаются в двух вариантах – на ток до 10 А и на ток до 16 А. Часто бывает, что старые советские розетки заменяют розетками европейского стандарта. Это допустимо, если сечение проводов способно выдержать указанный ток. В противном случае, при большом токе квартирная проводка может нагреваться. Неясные вопросы успешно решит дежурный электрик жилищно-коммунального хозяйства.
Проверка электрического прибора
Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.
Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.
В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

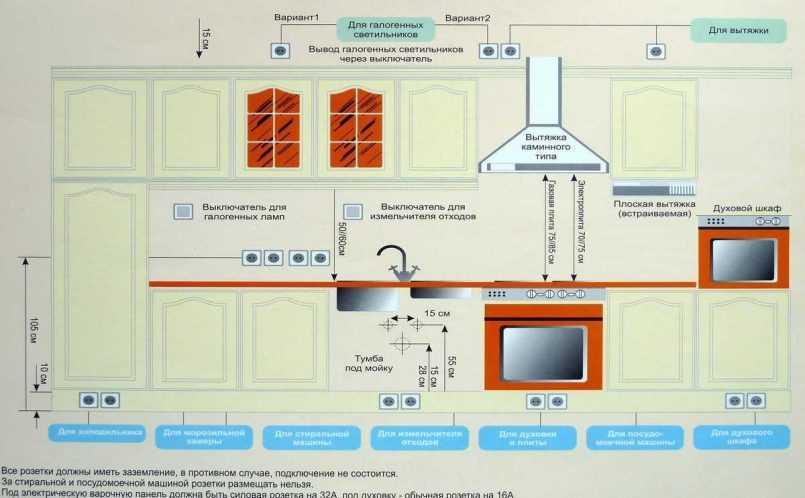

Виды силовых точек для электроплиты
Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.
Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.
Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно
Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.
Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока
Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.
По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.
По способу монтажа выделяют силовые розетки:
- для открытой установки;
- скрытой установки.
Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.
Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть
Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.
Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.
Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.
Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой
Как правильно обозначаются розетки и выключатели на схемах
Любой правильный ремонт или стройка начинаются именно с чертежа, и от того насколько грамотно он составлен, порой зависит абсолютно все. Ведь на чертеже не только обозначается где и как будут прокладываться питающие провода, но также указываются распределительные коробки, розетки и выключатели и каждый из этих элементов имеет свое условное обозначение. В этой статье я вам расскажу, как обозначаются розетки и включатели открытого, скрытого размещения и многое другое.
Нормативные документы
Для того, чтобы в каждом конкретном случае энергетик не придумывал «велосипед» и составленную схему мог прочитать абсолютно любой энергетик были введены стандарты, данный материал основан на ГОСТ 21.210-2014 . В качестве основы взяты элементарные геометрические фигуры, комбинируя оные и можно получить условное обозначение того или иного элемента.
Как изображаются розетки
Начнем мы наше с вами рассмотрение с самых простых розеток внешней установки: итак, условное обозначение их таково:
Это были розетки без заземления, а с заземляющими контактами скрытого монтажа, они рисуются следующим образом:
Если взглянуть на схемы, где обозначены розетки в ванной комнате, то можно увидеть, что внутренняя часть их закрашена. Это означает, что эти розетки имеют повышенную защищенность от влаги IP 44 или даже IP 55.
Компьютерные розетки обозначаются так:
Единственным нюансом является тот фактор, что по ГОСТу непонятно каким образом обозначать влагозащищенную розетку внутренней установки.
Вроде с розетками все более-менее понятно, давайте теперь узнаем как же обозначаются выключатели.
Условное обозначение выключателей
Изображение выключателей так же стандартизировано и представляют собой окружность с черточкой в верхней половине с крючком на конце:
Выключатели скрытой установки изображаются следующим образом
Все выше представленные выключатели относятся к коммутационным аппаратам с защитой IP 20-23. Обозначение влагозащищенных выключателей от обычных отличается лишь тем, что у защищенных закрашивается окружность.
Проходные переключатели обозначаются следующим образом:
Зачастую, для экономии места и денег выбираются так называемые совмещенные блоки, в состав оных входит, например, розетка и выключатель. Такие гибриды имеют свое собственное изображение, оные давайте рассмотрим более подробно.
Вот таким образом и обозначаются розетки и выключатели согласно действующему ГОСТу. Эта информация позволит вам грамотно прочитать, а так же составить схему проводки в вашем доме или квартире.
Разъемные соединения для пятипроводной сети
В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.
Принципиальная электрическая схема
Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.
Конструкция разъемного соединения
В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.
Способы подключения проводов
Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:
- L1;
- L2;
- L3.
Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.
В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.
Безвинтовое подключение провода
Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.
Последовательность работы мастера показана четырьмя фотографиями:
- №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
- №2 — вдвигание конца жилы вглубь отверстия до упора;
- №3 — установка в гнездо наконечника плоской отвертки;
- №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.
Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.
Как подобрать автоматический выключатель и провод для электрокотла
admin Дата: 04.02.2019
Для защиты электрических котлов от перегрузки используют автоматические выключатели. Как правильно рассчитать параметры и выбрать автоматический выключатель для электрокотла.
Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.
Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.
Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.
Провод
Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.
Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.
Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.
Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.
Таблица сечения проводов
| Площадь сечения жилы, мм2 | Медный провод | Алюминиевый провод | ||||||
| Однофазная сеть 220 В | Трехфазная сеть 380 В | Однофазная сеть 220 В | Трехфазная сеть 380 В | |||||
| Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,3 | 16 | 10,0 | — | — | — | — |
| 2,5 | 27 | 6,0 | 25 | 16,6 | 20 | 4,5 | 19 | 11,9 |
| 4 | 38 | 8,5 | 30 | 18,7 | 28 | 6,3 | 23 | 14,6 |
| 6 | 46 | 10,3 | 40 | 25,0 | 36 | 8,1 | 30 | 18,7 |
| 10 | 70 | 15,7 | 50 | 31,2 | 50 | 11,2 | 39 | 24,3 |
| 16 | 85 | 19,0 | 75 | 46,8 | 60 | 13,4 | 55 | 34,3 |
| 25 | 115 | 25,8 | 90 | 56,2 | 85 | 19,0 | 70 | 43,7 |
| 35 | 135 | 30,2 | 115 | 71,8 | 100 | 22,4 | 85 | 53,0 |
| 50 | 175 | 39,2 | 145 | 90,5 | 135 | 30,2 | 110 | 68,6 |
| 70 | 215 | 48,2 | 180 | 112,3 | 165 | 37,0 | 140 | 87,4 |
| 95 | 260 | 58,2 | 220 | 13,7 | 200 | 48,0 | 170 | 106,1 |
Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.
Упрощенные формулы расчетов номинального тока
- Для сети 220 В: I ном. = P/224 (A)
- Для сети 380 В: I ном. = P/624 (A)
Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.
Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям
Мощность электрического котла, кВт
Питание 220 В
Питание 380 В
Сечение медного провода, мм2
Номинальный ток, А
Ток предохранителя, А
Сечение медного провода, мм2
Номинальный ток, А
Ток предохранителя, А
3,0
2 × 1,5
13,9
16
4 × 1,5
4,38
6
4,5
2 × 2,5
20,1
25
4 × 1,5
7,2
10
6,0
2 × 4,0
26,8
32
4 × 2,5
9,6
10
7,5
2 × 6,0
33,5
40
4 × 2,5
12,0
16
9,0
2 × 6,0
40,2
50
4 × 4,0
14,4
16
10,5
—
—
—
4 × 4,0
16,9
20
12,0
—
—
—
4 × 6,0
19,2
20
15,0
—
—
—
4 × 10
24,0
25
18,0
—
—
—
4 × 10
28,8
32
21,0
—
—
—
4 × 10
33,7
40
24,0
—
—
—
4 × 10
38,5
40
30,0
—
—
—
4 × 16
48,1
50
36,0
—
—
—
4 × 16
57,7
63
Времятоковая характеристика автоматических выключателей
В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В. Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.
Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).
Полюсность автоматических выключателей
- Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.
- Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.
- В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.
- Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).
Защита от скачков напряжения в квартире
Для того, чтобы предотвратить скачки напряжения в электросети и защитить проводку от перегрузки, нужно соблюдать осторожность в пользовании удлинителями и тройниками. Когда в сети возникает перегрузка, проводка начинает нагреваться и может произойти короткое замыкание, либо возгорание
Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость. Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр
Такие меры предосторожности особенно полезны в старых домах
Существуют некоторые нормы, по которым в каждой комнате должно быть не менее 2 розеток (по 1 на каждые 4 кв м площади), а на кухне – 4. Но, на сегодняшний день этого количества бывает недостаточно. Чтобы не перегружать имеющиеся розетки, лучше провести дополнительные, с учетом общей допустимой нагрузки на проводку.
Соблюдая простые меры предосторожности, так же, поддерживая проводку в доме в исправном состоянии, можно обезопасить свое жилище от пожара и долго сохранять электроприборы в рабочем состоянии
Устройство трехфазной розетки
Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.
Трехфазные вилка с розеткой
Количество разъемов в розетке выбирается следующим образом:
- Если подключение нагрузки делается по схеме “треугольник”, количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
- Когда нагрузка подключена по схеме “звезда”, количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
- Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.
Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах (“треугольник” или “звезда”). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.
Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.
Розетки классифицируются следующим образом:
- Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
- Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
- По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.
Требования электробезопасности
Для обеспечения безопасного выполнения работ, перед их началом и в процессе производства, требуется выполнять важные требования:
1) Следует купить в ближайшем магазине строительных материалов следующие инструменты и комплектующие:
— отвертку-пробник с показанием значения сетевого напряжения или с простой диодной индикацией наличия нагрузки. Выбор типа инструмента зависит от субъективных предпочтений, но для бытовых целей достаточно простой индикации при помощи диода, встроенного в рукоятку.
— изоленту ПВХ двух или трех разных расцветок, в зависимости от количества проводов (двухфазная сеть или есть нейтраль);
— пассатижи и кусачки среднего размера с изоляцией ручек;
— пассатижи для зачистки проводов являются атрибутом электрика и приобретение их необходимо при объемных работах с электропроводкой. В домашних условиях зачистку вполне можно выполнить перочинным ножом.
2) Перед началом производства работ определить пакетный выключатель в щитке, отвечающий за подачу электричества к ремонтируемому быстроразъемному соединению, и вырубить его, либо обесточить всю квартиру.
3) Работы необходимо проводить в светлое время суток по причине отключения подачи электричества и невозможностью воспользоваться стационарным освещением в месте производства работ. Альтернативой может стать применение переносного источника освещения (фонарика), лучше всего в налобном исполнении.
4) Перед началом работ убедиться в отсутствии воды на полу, стенах и в пределах досягаемости, а при наличии – вытереть все насухо, в том числе собственные кожные покровы и особенно руки.
5) Проверить отверткой-пробником отсутствие напряжения в разъеме или на клеммном зажиме выключателя – при отсутствии приступить к демонтажу/монтажу устройств.
Знак электробезопасности (плакат) «Указатель напряжения — 220 в»
Этот знак (код SES 32) размещают в местах с электрическим напряжением в 220 вольт.
ТЕХНОЛОГИЯ ПРЯМОЙ УФ-ПЕЧАТИ ПО ПЛАСТИКУ
При необходимости таблички и знаки могут также изготавливаться из пластика любой толщины от 1 до 5 мм.
Светостойкость и влагостойкость
Светостойкость краски составляет не менее 5 лет в зависимости от интенсивности солнечной радиации, влагостойкость краски и материала позволяется эксплуатировать таблички на отрытом воздухе без дополнительных средств защиты. Подробнее о материале и способе печати смотрите в разделе ТЕХНОЛОГИЯ ПЕЧАТИ
Безопасность
Материал пожаробезопасен (относится к самозатухающим материалам). Материал и краски сертифицированы для использования внутри помещений.
Монтаж и подключение
При ответе на вопрос «Как подключить розетку 380 Вольт», в первую очередь, стоит сказать, что существуют два метода подключения провода и изделия – винтовое крепление и безвинтовое.
Подключение силовой розетки своими руками следует начать с отключения электричества. Также, нужно определить, какой кабель за что отвечает
При первом способе подключения, винтовом, обратите внимание на обратную сторону изделия – там есть специальные винты, которые закрепляют провод. Этот метод пользуется популярностью, однако тратится много времени, чтобы подготовить кабеля и закрепить их в гнезде
Самое распространенное обозначение – фазы отмечаются буквой L, для «земли» используется стандартный символ, а N говорит о подключении рабочего ноля.
Здесь мы описали самые распространенные варианты изделий. Конечно же, встречаются некоторые розетки с нестандартными соединениями, но в данном случае, лучше посоветоваться с продавцом. При возникновении сложностей или вопросов, рекомендуем изучить предложенные схемы для подключения розетки, которые значительно упростят процесс.
