Разновидности, конструкция и принцип работы стартеров для ламп дневного света

Обзор популярных моделей

Ниже приводится обзор наиболее востребованных моделей от ведущих изготовителей данных приспособлений:

Пускатели Phillips

Производятся в Нидерландах и обладают наиболее высоким качеством, корпус изготавливается из огнестойкой разновидности поликарбоната, что гарантирует безопасность во время использования.

Модель S-2 используется для зажигания низковольтных ламп или высоковольтных разновидностей, которые имеют последовательное подключение и функционируют при мощности в рамках 4-22Вт.

Модель S-10 более универсальна и используется для высоковольтных источников света, работающих при любых показателях мощности.

Цена на такие стартеры составляет около 10 рублей.

Пускатели Osram российского производства

Также отвечают всем стандартам качества, огнестойкий корпус изготавливается из макролона. В конструкцию включен конденсатор рулонного типа, произведенный из фольги.

Модель ST111 используется для подключения одиночных ламп с мощностью в диапазоне 4-80Вт при работе от электросети 220В с переменным током.

Модель ST151 используется при подключении к сети 110В или 127В, также может быть задействована для последовательного подключения к 220В, предназначена для ламп с мощностью не более 22Вт.

Стоимость таких стартеров составляет около 6 рублей.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

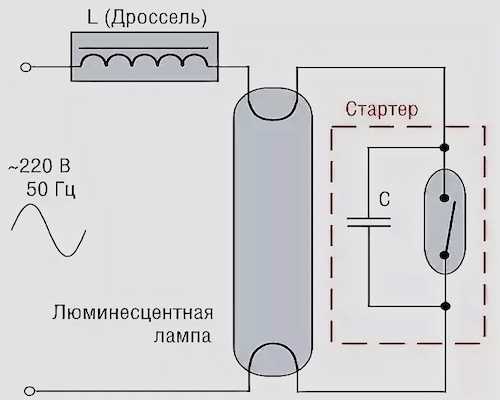

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

  • При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
  • Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
  • Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
  • За счет резкого скачка очень быстро разогреваются электроды.
  • Биметаллическая пластина стартера остывает и разрывает контакт.
  • В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

  • пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
  • шумы при пуске и работе;
  • невозможность запуска при пониженной температуре;
  • длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

  • фазный провод подается на вход дросселя;
  • с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
  • со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

https://youtube.com/watch?v=8fF5KQk4L2k

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Стартер в газоразрядной лампе: назначение и устройство

При подключении ламп дневного света (ЛДС) используется пускорегулирующее устройство. Основные его элементы — это стартер (пускатель) и дроссель (электромагнитный балласт). Значимость деталей обусловлена их функциональностью.

Стартер для люминесцентных ламп (ЛЛ) выполняет такие функции:

  1. Замыкание цепи. Значительно упрощается процесс зажигания. Разогрев ламповых электродов ускоряется за счет возникновения повышенного показателя электрического тока.
  2. Разрыв электроцепи. После подачи напряжения ток через ЛЛ сразу не потечет, так как газовый промежуток внутри источника света выступает в роли изолятора. Для его пробоя необходимо напряжение, которое превысит показатель напряжения питающей сети. Посредством разрыва цепи пускателем в дросселе создается импульс повышенного напряжения, происходит быстрое зажигание лампочки.

Применяются такие устройства в электрических сетях с рабочей частотой в 50–60 Гц, напряжением в 220 В и ниже.

Технические характеристики конструкции приборов могут несколько отличаться, но основное назначение принципа их работы одно — зажигание газоразрядных источников света.

Для чего нужен стартер и дроссель в схемах включения люминесцентных ламп

Основными элементами схемы включения люминесцентной лампы с электромагнитным ПРА являются дроссель и стартер. Стартер это миниатюрная неоновая лампа, один или оба электрода которой выполнены из биметалла. При возникновении тлеющего разряда внутри стартера биметаллический электрод нагревается и, затем изгибаясь, накоротко смыкается со вторым электродом.

После подачи напряжения на схему ток через люминесцентную лампу не течет, так как газовый промежуток внутри лампы это изолятор, и для пробоя его нужно напряжение, превышающее напряжение питающей сети. Поэтому загорается только лампочка стартера, напряжение зажигания которой ниже сетевого. Ток величиной 20 — 50 мА течет по дросселю, электродам люминесцентной лампы, неоновой лампе стартера.

Стартер состоит стеклянного баллона, наполненного инертным газом. В баллон впаяны металлический неподвижный и биметаллический электроды, имеющие выводы, проходящие через цоколи. Баллон заключен в металлический или пластмассовый корпус с отверстием в верхней части.

Схема устройства стартера тлеющего разряда: 1 — выводы, 2 — металлический подвижный электрод, 3 — стеклянный баллон, 4 — биметаллический электрод, 6 — цоколь

Стартеры для включения люминесцентных ламп в сеть выпускаются на напряжение 110 и 220 В.

Под воздействием тока электроды стартера разогреваются и замыкаются. После замыкания по цепи течет ток, превышающий в 1,5 раза номинальный ток лампы. Величина этого тока ограничена в основном сопротивлением дросселя, так как электроды стартера замкнуты, а электроды ламп имеют незначительное сопротивление.

Элементы схемы с дросселем и стартером: 1 — зажимы сетевого напряжения; 2 — дроссель; 3, 5 — катоды лампы, 4 — трубка, 6, 7 — электроды стартера, 8 — стартер.

За 1 — 2 с электроды лампы разогреваются до 800 — 900 °С, вследствие этого увеличивается электронная эмиссия и облегчается пробой газового промежутка. Электроды стартера остывают, так как разряда в нем нет.

При остывании стартера электроды возвращаются в исходное состояние и разрывают цепь. В момент разрыва цепи стартером возникает э. д. с. самоиндукции в дросселе, величина которой пропорциональна индуктивности дросселя и скорости изменения тока в момент разрыва цепи. Образовавшееся за счет э. д. с. самоиндукции повышенное напряжение (700 — 1000 В) импульсом прикладывается к лампе, подготовленной к зажиганию (электроды разогреты). Происходит пробой, и лампа начинает светиться.

К стартеру, который включен параллельно лампе, прикладывается приблизительно половина напряжения сети. Этой величины недостаточно для пробоя неоновой лампочки, поэтому она больше не зажигается. Весь период зажигания длится меньше 10 с.

Рассмотрение процесса зажигания лампы позволяет уточнить назначение основных элементов схемы.

Стартер выполняет две важные функции:

1) замыкает накоротко цепь для того, чтобы повышенным током разогреть электроды лампы и облегчить зажигание,

2) разрывает после разогрева электродов лампы электрическую цепь и тем самым вызывает импульс повышенного напряжения, обеспечивающего пробой газового промежутка.

Дроссель выполняет три функции:

1) ограничивает ток при замыкании электродов стартера,

2) генерирует импульс напряжения для пробоя лампы за счет э. д. с. самоиндукции в момент размыкания электродов стартера,

3) стабилизирует горение дугового разряда после зажигания.

Схема импульсного зажигания люминесцентной лампы в работе:

Разнообразие зажигателей

На сегодняшний день используется несколько типов зажигателей:

тлеющего ряда. Предназначены для лампочек с биметаллическими электродами. Такого рода модели используются наиболее часто, так как они имеют упрощенную конструкцию. Кроме этого им требуется небольшое количество времени для зажигания лампы;

Стартер тлеющего ряда

тепловые. Для них характерно более длительный период зажигания источника света. Но в такой ситуации электроды нагреваются дольше, а это положительным образом сказывается на работоспособности лампочки. Также тепловые зажигатели характеризуются более сложным строением и поэтому потребляют на свою работу больше энергии;

полупроводниковые. Функционируют по принципу ключа. При их нагревании электроды размыкаются, в результате чего в колбе происходит формирование импульса и лампочка включается.

Для того чтобы сделать правильный выбор в пользу той или иной модели, необходимо знать не только принцип их устройства, но и технические характеристики. Рассмотрим наиболее популярные и востребованные варианты стартеров, которые активно используются для активации люминесцентных ламп.

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

  1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
  2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
  3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
  4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
  5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
  6. Тип конденсатора.

Стоит помнить! Маркировка отечественных производителей отличается от заграничных.

Основа маркировки по ГОСТу:

  1. Буква «С» — стартер.
  2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
  3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

  1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
  2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Обратите внимание! Маркировки по ГОСТу таких деталей для ЛДС приводятся на корпусе пускателя. Производителей подобных элементов стартерной системы зажигания ламп достаточно много. Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Характеристики и маркировка

Для определения характеристик данных приспособлений, выделяются следующие их основные параметры:

  1. Срок службы устройств. Phillips и Osram занимают лидирующие позиции в данной отрасли во многом благодаря тому, что их товар обладает наилучшими показателями по данному критерию. Данные компании дают гарантии, что пускатели смогут выдержать не менее 6000 повторений процедуры включения, но конкретная цифра определяется зачастую и сторонними факторами, такими как параметры напряжения в питающей электросети и другими.
  2. Рабочий температурный режим, данная характеристика регламентируется соответствующим ГОСТом, который предусматривает диапазон в рамках от +5°C до +55°C. В ряде случаев возникают потребности в подключении источников освещения в иных температурных условиях, для этого необходимо будет приобрести и задействовать в схеме специальные разновидности пускателей, которые стоят значительно дороже.
  3. Затраты времени, которые требуются для полноценного прогрева катодов. Этот показатель также определяет продолжительность периода, на протяжении которого биметаллические электроды будут находиться в замкнутом состоянии. Данная характеристика может значительно различаться у приспособлений, выпущенных разными фирмами-производителями.
  4. Разновидность конденсатора, который был задействован в конструкции пускателя. Отечественные производители зачастую изготавливают данные элементы из фольги, что является устаревшей технологией, но позволяет в значительной степени снизить итоговую цену готового стартера. Допускается возможность эксплуатации пускателя вообще без конденсатора, но срок службы в таком случае значительно снизится, поскольку электроды довольно скоро начнут плавиться.
  5. Номинальное напряжение. Необходимо всегда проверять соответствие данной характеристики, поскольку внедрение пускателя, рассчитанного на 127В, в электросеть на 220В способно вывести из строя всю систему.

Маркировка данных приспособлений отечественного производства осуществляется в соответствии с принятыми ГОСТами:

  1. Буква «С» обозначает, что данное устройство по своей конструкции является стартером.
  2. Цифры, которые указываются перед «С», например, 60, 90 или 120, являются обозначением мощности ламп, для которых предназначено конкретное приспособление.
  3. Цифры, указанные после маркировки «С», например, 127 или 220, являются обозначением параметров рабочего напряжения.

В качестве наглядного примера можно привести маркировку: 90С-200. Она свидетельствует, что устройство является стартером, предназначенным для ламп дневного света с параметром мощности 90Вт и рабочим напряжением 220В.

При этом, маркировка, используемая большинством зарубежных изготовителей, может значительно отличаться от принятого отечественного образца, чаще всего она осуществляется по следующему принципу:

  1. Обозначения S10, ST111 и FS-U свидетельствуют о том, что пускатель предназначен для ламп с мощностью в диапазоне 4-80Вт и напряжением 220В.
  2. Обозначения S2, FS-2 и ST151 информирует о том, что пускатель предназначен для ламп с мощностью 22Вт или ниже и рабочим напряжением 127В.

Подключение через электромагнитный балласт со стартером

Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.

Схема подключения ЭПРА

В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.

Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:

  1. Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
  2. Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.

Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

Подключение люминесцентных ламп через ЭПРА

Вот как работает эта схема:

  1. При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
  2. Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
  3. Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.

Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

  • Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
  • Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
  • Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
  • Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

  • Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
  • Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
  • Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
  • Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится. Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе. Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

Не горит светильник, проверка исправности стартера.

Так как все имеет конечный срок службы, то бывает, что светильник не загорается. «Кто виноват?». Точно уже не дроссель, межвитковые замыкания – это единичные случаи. Лампа или стартер?

Обычно ремонт производится на модульном уровне. Производится замена на заведомо исправный элемент. Ремонт на уровне компонентов – нецелесообразен.

При отсутствии компонентов придется выявить неисправность. Желательно просмотреть всю проводку светильника, так как если он не работает, то не обязательно виновник стартер или сам осветительный прибор. Не исключен вариант и плохого контакте, например в колодках или разъемах.

Если Вы решились на самостоятельный ремонт, то обязательно соблюдайте правила техники безопасности! Осветители используют высокое напряжение в своей работе. Есть риск получения электротравмы! Запрещается прикасаться к токоведущим частям схемы под напряжением.

Начинать надо с проверки напряжения в сети. При снижении более чем на 20 процентов не гарантируется устойчивая работа старых модификаций стартера для люминесцентных ламп.

Первоначально необходимо проверить проводку. При помощи тестера нужно замерить питающее напряжение. Предположим, что оно есть и в норме. Для очистки совести можно измерить еще и сопротивление обмотки дросселя, нет ли обрыва или межвиткового замыкания. Это очень редкий случай. Допустим, этот элемент рабочий. Остается либо лампа, либо стартер.

Для начала вскроем стартер, необходимо осмотреть его внутренности. Первым дело осматриваем целостность. Контакты в колбе не должны быть в спайке, визуально между ними должно быть расстояние. Конденсатор не должен иметь следов разрушения. Можно поступить иначе, соединить стартер с лампой накаливания мощностью от 40 до 60 Ватт (не более) и подать переменное напряжение 220 Вольт согласно схеме ниже.

Схема соединения лампы накаливания со стартером

Если нить накала не зажглась или горит постоянно, без кратковременных отключений, то такой стартер признается неработоспособным. Ремонтировать его экономически нецелесообразно, стоимость не велика. Если проверочная схема работает, то скорее всего неисправен осветительный прибор.

Его тоже можно проверить. Так как в какой-то момент у исправного пускателя происходит замыкание контактов, то газоразрядную лампу можно зажечь «вручную». Применяется механическая кнопка без фиксации вместо устройства запуска. При подаче питания на такую схему, при нажатии на кнопку, лампа дневного света должна зажечься, это будет говорить о неисправности стартера. Если этого не происходит, то придется заменить газоразрядную лампу. Случаи одновременного выхода из строя двух элементов достаточно редки.

Если применено электронное пускорегулирующее устройство, то стоит проверить сам осветительный прибор. Если новый работает и дает ровное свечение, то прежний подлежит замене.

Сделать ремонт пускорегулирующего устройства возможно. Они обычно ремонтопригодны. Но это уже потребует знаний электроники. Необходима будет измерительная аппаратура. Без необходимой квалификации такой ремонт невозможен.

Обсуждение: 2 комментария

  1. Егор: Проверяли с другом пачку стартеров этим методом. В процессе меня ударило током. Замкнутый напрямую в 220 стартер успешно сдетонировал, оставив на сетчатке послание из потустороннего мира, спалив провода питания и окалив розетку.

    P.S. как человек, который видел эту молнию хочу сказать, что повторять такое следует только в случае полного безделья и отсутствия инстинкта самосохранения.

    P.P.S. это прикольное зрелище, но метод рабочий, часть стартеров проверить успели.

    Ответить

    Vamfaza:

    Здравствуйте, Егор. Рад что все обошлось, с током шутки плохи. Для данного метода лучше всего использовать лампу накаливания не более 40 Вт, убедиться в изоляции проводов и правильности сборки схемы. И ,конечно, для начала следует визуально осмотреть сам стартер, не подключайте стартер имеющий деформацию, места расплавления и гари.

    Ответить

Схема, как устройства работают при запуске лампы

Алгоритм зажигания лампочки и роль пускового прибора в ее работе представлены на схеме:

  • после подачи электротока на светильник, в работу включается пусковой аппарат, и все напряжение переходит на разогревание его контактов;
  • на контактах сила тока 30-50 мА, и возникает эффект тлеющего разряда, разогревающего биметаллические пластины. Под воздействием высокой температуры пластины изгибаются;
  • вследствие этого пластины замыкают электроцепь, и по ней идет ток, разогревающий ламповые катоды;
  • величину проходящего по цепи электротока ограничивает дроссель, пока электроды в лампочке не разогреются до температуры 800 градусов;
  • в результате процесса разогрева повышается электронная эмиссия, способствующая облегчению газового пробоя;
  • работа стартера закончилась, и биметаллические катоды остывают и начинают возвращаться на исходную позицию;
  • контакты разъединяют электроцепь, и в дросселе происходит ЭДС-самоиндукция с высоким напряжением (1 кВт), возникает электрический импульс, попадающий в колбу с газом;
  • разогретые ламповые контакты создают пробой газа, и лампочка начинает светиться.

Работа светильника зависит от правильно подключенных пусковых устройств:

  • дроссель с лампой подключаются последовательно;
  • стартер со светильником соединяется параллельно;
  • также пусковой аппарат параллельно подключается с конденсатором.

Если при эксплуатации светильника с люминесцентной лампочкой возникают неполадки или перебои с включением, необходимо сразу заменить пусковой аппарат. Несвоевременное и неправильное замыкание и размыкание контактов приводит к износу ламповых элементов и окончанию срока службы осветительного прибора.

Стартеры теплового вида имеют следующее отличие от аналогов – это продолжительное время запуска источника дневного освещения. Устройства данного вида при работе потребляют большое количество электроэнергии, что негативно влияет на их экономичность.

Другое название стартеров данного вида – термо-биметаллические, они, как правило, применяются при эксплуатации при низких температурах. Основным отличием от прочих видов является то, что при отсутствии напряжения контакты уже замкнуты, и при подаче напряжения на прибор, возникает более высокий импульс.

Стартеры, использующие в своей работе принцип тлеющего разряда, содержат биметаллические электроды, изготовленные из сплавов с различными коэффициентами термического расширения. Работа приборов данного вида осуществляется следующим образом: при включении светильника в электрическую сеть, напряжение подается на стартер, электроды которого в этот момент разомкнуты.

Под действием поданного напряжения между электродами возникает тлеющий разряд. В цепи проходит небольшой электрический ток и под его действием происходит нагревание биметаллических электродов стартера. Они нагреваются и изгибаются, что обусловлено реакциями, проходящими в биметаллах, под воздействием электрического тока, и именно это и приводит к замыканию цепи.

Размыкание данной цепи приводит к возникновению особого импульса, обладающего повышенным напряжением, который формируется в дросселе и позволяет произвести пробой газа в лампе, и соответственно ее разжигание.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются неуправляемыми. В тяжёлых условиях, таких как эксплуатация при пониженных температурах, скорость нагрева биметаллических контактов замедляется, соответственно лампа дневного света зажигается дольше или вообще выходит из строя. Однако, развитие полупроводниковой электроники позволило изготовить стартеры принципиально нового типа.

Полупроводниковые стартеры размещаются в обычном стандартном корпусе с полупроводниковыми компонентами. Они соответствуют всем требованиям предъявляемым к стартерам по мощности и напряжению питания подключаемой лампы. Работа стартеров данного вида, формирование импульса, происходит по принципу ключа – нагрева и размыкания цепи.

Наиболее оптимальными параметрами, данного вида стартеров, обладают приборы со ждущим режимом зажигания, при котором размыкание контактов происходит в необходимой фазе напряжения и достаточной температуре нагрева электродов.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются не управляемыми

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
