Фазное и линейное напряжение

Виды напряжения

Знание их особенностей и характеристик эксплуатации, крайне необходимо для манипуляций в электрощитах и при работе с устройствами, питаемыми от 380 вольт:

Линейное. Его обозначают как межфазный ток, то есть проходящий между парой контактов или идентичными клеймами разных фаз. Оно определяется разностью потенциалов пары фазных контактов.
Фазное. Оно появляется при замыкании начального и конечного выводов фазы. Также, его обозначают как ток, возникающий при замыкании одного из контактов фазы с нулевым выводом. Его величина определяется абсолютным значением разности выводов от фазы и Земли.

Отличия

В обычной квартире, или частном доме, как правило, существует только однофазный тип сети 220 вольт, поэтому, к их щиту электропитания, подведены в основном два провода – фаза и ноль, реже к ним добавляется третий – заземление.

К высотным многоквартирным зданиям с офисами, гостиницами или торговыми центрами, подводится сразу 4 или 5 кабелей электропитания, обеспечивающих три фазы сети 380 вольт.

Почему такое жесткое разделение? Дело в том, что трехфазное напряжение, во-первых, само отличается повышенной мощностью, а во-вторых, оно специфически подходит для питания особых сверхмощных электродвигателей трехфазного типа, которые используются на заводах, в электролебедках лифтов, эскалаторных подъемниках и т.д.

Такие двигатели при включении в трехфазную сеть вырабатывают в разы большее усилие, чем их однофазные аналоги тех же габаритов и веса.

Проводить разводку проводки такого типа можно без использования профессионального оборудования и приборов, достаточно обычных отверток с индикаторами.

Соединяя проводники не нужно монтировать нулевой контакт, ведь вероятность пробоя очень мала, благодаря не занятой нейтрали.

Но такая схема сети имеет и свое слабое место, так как в линейной схеме монтажа крайне сложно найти место повреждения проводника в случае аварии или поломки, что может повысить риск возникновения пожара.

Таким образом, главным отличием между фазным и линейным типами являются разные схемы подключения проводов обмоток источника и потребителя электроэнергии.

Звезда–звезда. Вторая используется с нейтральным проводом.
Звезда-звезда. Вторая используется без нейтрального провода.
Треугольник-треугольник.
Звезда-треугольник.
Треугольник-звезда.

А что это за оговорки в первом и втором пунктах? Если вы уже успели задаться этим вопросом, прочитайте информацию, которая идёт к схеме звезды: там есть ответ. Но здесь хочется сделать небольшое дополнение: начала фаз генераторов обозначаются с применением заглавных букв, а нагрузки – прописными. Это относительно схематического изображения. Теперь по опыту использования: когда выбирают направление протекания тока, в линейных проводах делают так, чтобы он был направлен со стороны генератора к нагрузке. С нулевыми поступают полностью наоборот. Посмотрите, как выглядит схема соединения звезда-треугольник. Рисунки очень хорошо наглядно показывают, как и что должно быть. Схема соединения обмоток звезда/треугольник представлены в разных ракурсах, и проблем с их пониманием быть не должно.

Измерение мощности в трехфазной сети

Метод двух ваттметров для измерения мощности однородной трехфазной нагрузки представлен на рисунке. Для данной схемы независимо от соединения нагрузки можем записать:

По показаниям ваттметров при равномерной нагрузке можно определить угол нагрузки:

При симметричной нагрузке (модули и фазы сопротивлений нагрузки равны между собой) измерение мощности можно производить одним ваттметром, включенным на соответствующие фазное напряжение и фазный ток,

При несимметричной нагрузке требуется измерение тремя ваттметрами, включаемыми в каждую фазу.

Дополнительно по теме

Понятие о многофазных источниках питания и о многофазных цепях
Соединение звездой и многоугольником
Симметричный режим трехфазной цепи
Свойства трехфазных цепей
Расчет симметричных режимов
Расчет несимметричных режимов
Напряжение на фазах приемника
Эквивалентные схемы трехфазных линий
Измерение мощности в 3-ф цепях
Вращающееся магнитное поле
Принцип действия асинхронного и синхронного двигателей

Что такое фаза?

Фаза является значением тригонометрической функции, например определяющей вид или описывающей волновое или колебательное движение. Величина тождественна углу или аргументу периодической функции. Зависимость целой фазы от координат и времени не всегда бывает линейной и гармонической. Конец проводника, по которому ток поступает в цепь, или зажим представляет собой начало фазы. Изменение вольтажа цепи через временной промежуток является проекцией лучевого вектора на координатную ось.

Цепь представляет собой стандартные элементы — энергетический генератор, цепь передачи, приемник. Для понятия, что такое фазное, линейное напряжение, их взаимодействие требуется определение фазы. Положение фазы действует только для магистралей переменного тока. Понятие определятся в виде уравнения сектора векторного вращения с фиксацией одного конца в исходе координат.

Электрические линии отличаются числом фаз: одно-, двух-, трех- и многофазная.

В России популярна трехфазная сеть для питания потребителей, которые представлены бытовыми строениями или промышленными объектами. Подключение отличается преимуществами по сравнению с электроснабжающей однофазной цепью:

экономичность из-за выгодного применения материалов;
возможность транспортировки большого объема электричества;
включение в рабочую цепь электрогенераторов и двигателей высокой мощности;
создание разных показателей напряжения в зависимости от варианта включения потребляющей нагрузки в электрическую линию.

Работа в трехфазной цепи зависит от взаимного соотношения ее компонентов. Показатели напряжения зависят от фазы (угла наклона векторного луча к координатной плоскости оси). Вольтаж определяется по земельному потенциалу, который равен нулю. Из-за этого кабель с присутствующим вольтажом именуют фазным, а заземляющий провод — нулевым. Угол фазы единичного вектора не имеет особой значимости, т. к. в линии он делает полный оборот на 360° за 1/50 часть секунды

Во внимание берется междуфазный угол относительности 2 векторов

В сети с применением реактивных деталей угол берется между векторными показателями электротока и вольтажа, он носит название сдвига фазы. Если значения подключенных нагрузок со временем не изменяются, то величина сдвига будет всегда постоянной. Неизменность показателя используется в расчете электрической линии и анализа работы.

При намотке на катушке множества оборотов провода номинальное напряжение увеличивается пропорционально числу витков. Явление привело к разработке генераторов, обеспечивающих потребителей электричеством. Для эффекта от применения магнитного поля иногда устанавливают несколько бобин. Статорное магнитное поле за поворот ротора пересекают одновременно 3 катушки, что ведет к увеличению мощности генератора. Это позволяет запитать сразу 3 пользователей.

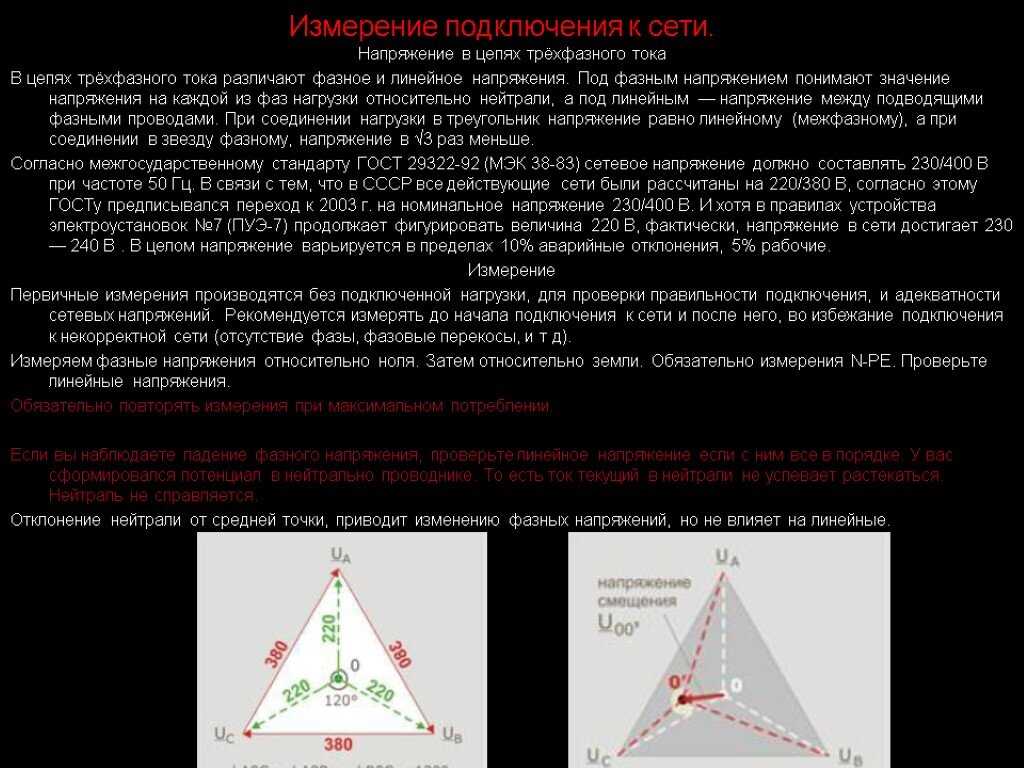

В чем измеряется

Согласно ГОСТ 13109 норма напряжения в электрической сети варьирует в диапазоне от 198В до 242В (то есть 220В плюс или минус 10 процентов). При частой поломке бытовой техники, ламп или их мигании потребуется измерение напряжения в электрической проводке. Подобная проверка делается мультиметром или вольтметром. Ночью, когда электроприборы используются по минимуму, полученные значения будут максимальными.

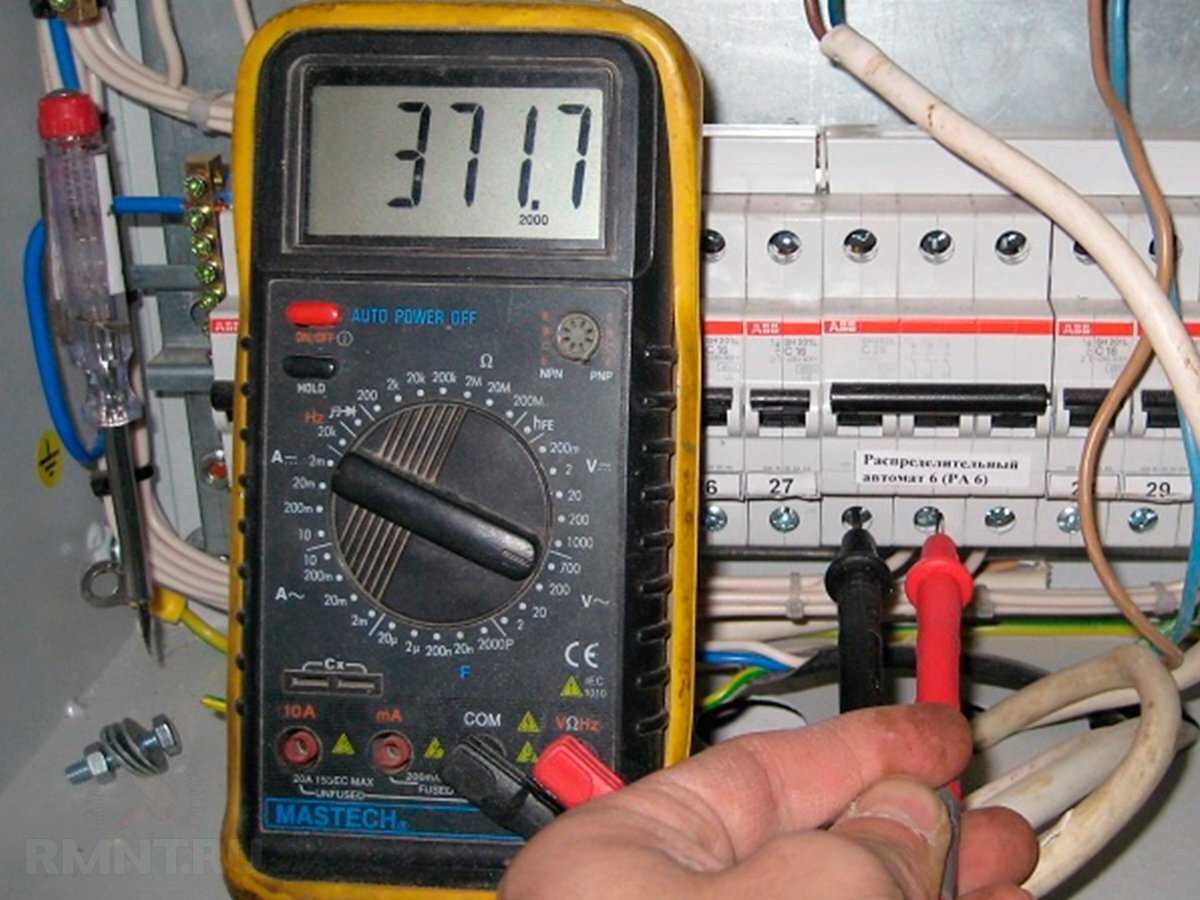

Мультиметром измеряется напряжение в трёхфазной сети так:

Между рабочим 0 и каждой из фаз: А-N, В-N, С-N.
Линейные напряжения: А-В, А-С, В-С.

Всего должно получиться шесть измерений. Иногда делается ещё один замер — между заземляющим и нулевым рабочим проводником: N-PE.

Соединение фаз звездой

Рассмотрим схему соединения звездой

— фазные напряжения (напряжения между началом и концом соответствующей фазы);

— фазные токи — токи в фазах приемника;

— линейные напряжения (напряжения между началами двух соседних фаз);

— линейные токи — токи в линиях.

Для схемы соединения звездой очевидно равенство фазных и линейных токов. Независимо от характера нагрузки:

Из векторной диаграммы при равномерной (симметричной) нагрузке следует:

При неравномерной (несимметричной) нагрузке

Между точками 0 и 01 возникает напряжение несимметрии.

При симметричной нагрузке

При несимметричной нагрузке напряжения фаз приемника неодинаковы по величине и по фазе.

Для обеспечения симметричной системы напряжений во всех фазах и независимой работы отдельных приемников используется схема звезда с нулевым проводом или четырехпроводная система.

Поскольку узлы соединены нулевым проводом, напряжение между ними равно нулю. При несимметричной нагрузке фазные и линейные напряжения остаются постоянными.

Четырехпроводная система позволяет получать одновременно два напряжения — фазное и линейное, например, 220 и 380 В.

Для определения начала и конца обмотки поступают следующим образом. Начало одной из обмоток совершенно произвольно обозначают А, конец — X. Затем к ней присоединяют вторую обмотку, и если при этом напряжение увеличилось, значит, обмотки соединены концами, а начала свободны. Начало второй обмотки обозначают В, конец — Y. Таким же образом находят начало С и конец Z третьей обмотки.

Одним из существенных преимуществ четырехпроводной линии электропередачи и соединения обмоток генератора звездой является возможность получения в линии двух разных напряжений одновременно: фазных и линейных.

При строго симметричной нагрузке суммарный ток в общем проводе четырехпроводной линии равен нулю.

Таким образом, при симметричной нагрузке можно было бы обойтись без нулевого провода в линии, так как ток по нему не течет. Однако создать абсолютно симметричную нагрузку практически невозможно и ток обычно в нулевом проводе всегда есть, но он значительно меньше тока в фазах.

Преимущества использования четырехпроводной линии и роль при этом нулевого провода выясняются из следующего простого эксперимента. Соединим звездой три лампы накаливания Л1, Л2, Л3, а в нулевой и один из фазных проводов включим амперметры. Если все лампы совершенно одинаковы (симметричная нагрузка), то амперметр покажет отсутствие тока в нулевом проводе, а все лампы при его включении и отключении не изменят своего накала.

Теперь заменим лампу Л1 другой, например лампой меньшей мощности, т. е. создадим в цепи несимметричную нагрузку. Окажется, что без нулевого провода лампа Л1 горит с перекалом, а две другие — с недокалом. Если же нулевой провод включить, то все три лампы будут потреблять номинальный для них ток и светиться нормальным для каждой из них накалом, но зато в нулевом проводе потечет электрический ток. Однако, как показывает опыт, сила тока в нулевом проводе всегда меньше, чем в фазных проводах. Это позволяет уменьшить сечение нулевого провода по сравнению с фазными.

Таким образом, в четырехпроводной линии трехфазного тока силы токов через нагрузки, включенные звездой, при постоянных напряжениях регулируются автоматически, что создает благоприятные условия для работы электрических цепей при неизбежных на практике несимметричных нагрузках.

Особенности напряжения в трехфазных сетях

Для того чтобы снабдить объекты электричеством, используются сети из 3-х фаз. Конечно, существуют и другие генераторы. Например, шестифазные. Но их применяют крайне редко.

Объясняется подобное необходимостью минимизировать затраты, которые возникают в процессе создания вращающегося магнитного поля. Эти затраты в любом случае возникают во время генерации электричества.

Хотя избежать их невозможно, но свести к минимуму вполне реально. И поэтому предпочтение отдается именно сетям с 3-х фазных напряжением.

В трехфазной сети выделяют три основных элемента:

генератор;
линии электропередач;
нагрузка.

Под термином «нагрузка» принято подразумевать непосредственно потребителя. Фаза же представляет собой одну электрическую цепь в многофазной системе электрических цепей.

Теперь поговорим о том, что представляют собой фазное и линейное напряжение. Ведь именно эти два термина в данном случае играют ключевую роль.

Итак, фазное напряжение должно определяться непосредственно между началом и концом фазы. Линейное напряжение измеряют между 2-мя фазами. То есть, между выводами разных фаз.

В этом заключается основное отличие этих двух понятий. И о нем ни в коем случае нельзя забывать. Особенно тем, кто в будущем все-таки планирует устроиться на работу по специальности электрик.

Поскольку фазное и линейное напряжения отличаются на 60%, то появляется возможность при линейном напряжении в 380 вольт, получить 220 вольт фазного напряжения. Именно по этой причине делать разводку сетей достаточно просто.

Необходимость сделать это часто возникает в случае, когда на первых этажах многоквартирных домов компания начинает оборудовать собственные офисы. Ведь тогда напряжения, доступного для рядовых потребителей, оказывается недостаточно.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Соотношения фазного и линейного напряжения

Соотношение между напряжением линейным и фазным составляет 1,73. То есть при ста процентах мощности ЛН, напряжение фазы будет 58%. То есть, ЛН превышает ФН в 1,73 раза и при этом стабильно.

Напряжение в трёхфазной цепи оценивается по параметрам линейной составляющей. Обычно оно 380 вольт и тождественно 220 вольтам фазной компоненты сети трёхфазного электротока. В электрических сетях, где имеется четыре провода, напряжение 3-фазного тока обозначается 380/220В. Это позволяет подключить к подобной сети оборудование с 1-фазным потреблением электричества 220В и мощных приборов, которые могут работать от 380В.

Универсальной и приемлемой в большинстве случаев является трёхфазная цепь 380/220В 0-вым проводом. Электроприборы, которые функционируют от однофазного напряженья 220В, могут при подсоединении к паре проводов ФН питаться от ЛН.

Электрооборудование, которое запитывается от трёхфазной сети может работать, только если имеется подсоединение одновременно к 3-м выводам различных фаз. Тогда заземление не обязательно, но если изоляционный материал провода будет повреждён, то отсутствие 0-ого значительно увеличивает опасность удара электрическим током.

Важно! При понижении ЛН меняются величины ФН. При уже выясненном значении междуфазного напряжения определить величину ФН труда не составит

Виды напряжения

Линейное. Его обозначают как межфазный ток, то есть проходящий между парой контактов или идентичными клеймами разных фаз. Оно определяется разностью потенциалов пары фазных контактов.
Фазное. Оно появляется при замыкании начального и конечного выводов фазы. Также, его обозначают как ток, возникающий при замыкании одного из контактов фазы с нулевым выводом. Его величина определяется абсолютным значением разности выводов от фазы и Земли.

Отличия

Использование трёхфазных линий в многоквартирных домах

Не все знают, что в многоквартирные дома также подведено 380 В. Именно это позволяет работать магазинам и различным мастерским на первых или цокольных этажах. В подъездных щитах трёхфазная цепь распределяется поквартирно, в результате чего на каждую из них приходится одна фаза и ноль. Именно они и обеспечивают фазное напряжение 220 В.

ФОТО: prezentacii.info Так трёхфазная сеть разбивается на три однофазных

При необходимости подключения в квартире оборудования, требующего напряжения 380 В, владелец может обратиться с заявлением в управляющую компанию. Специалист определит возможность подобного подключения, после чего можно будет провести в квартиру трёхфазную линию, предварительно заменив прибор учёта электроэнергии на соответствующий.

ФОТО: vseinstrumenti.ru Трёхфазный прибор учёта электроэнергии значительно крупнее однофазного

Как измерить

Измерить подобную систему можно мультиметром или применив физические формулы.

ЛН рассчитывается по формуле Кирхгофа: ∑ Ik = 0. Здесь сила тока равняется нулю во всех частях электроцепи, то есть к=1. Используется также закон Ома: I=U/R. Применив обе формулы можно высчитать параметры клейма или электросети.

В системе из несколько линий, потребуется найти напряжение между 0 и фазой IL = IF. Значения IL и IF непостоянные и меняются при разных вариациях подключения. Потому линейные параметры точно такие же, как и фазные.

Фазное

Для того чтобы получить показания подключения фазного вида, потребуется специальное оборудование, например, мультиметр, вольтметр. Для того чтобы измерить токи и напряжения в трёхфазных цепях обычно достаточно знать данные одного линейного тока и одного ЛН.

ФН измеряется при проседании (падении) линейного. Из линейных величин извлекается Квадратный корень из трёх. Полученный показатель и есть параметры ФН.

Линейное

Для расчёта соотношения линейного проводника и фазы применяется формула: Uл=Uф∙√3, Uф — фазовое, Uл — линейное.

Важно! Формула справедлива, только если IL = IF. Когда в цепь добавлены другие отводящие элементы, то для них потребуется сделать персональный расчёт фазового напряжения

Тогда Uф нужно заменить цифровыми величинами самостоятельного клейма.

Реактивная трёхфазная мощность рассчитывается по формуле: Q = Qа + Qb + Qс. Значение активной мощности можно найти, используя аналогичную формулу: P = Pа + Pb + Pс. Необходимость в подобных расчётах возникает, если к электрической сети подключается промышленная система.

Распространённость сетей с линейным током объясняется их относительной безопасностью и несложностью разведения электропроводки. Электрооборудование присоединено исключительно к одному фазному проводу (по нему проходит ток) и только он может быть опасен, второй — это заземление. ЛН возникает в трёхфазной цепи и даёт увеличение приблизительно на 73%.

Трехфазная цепь электрического питания зданий и промышленных объектов популярна в РФ, так как имеет преимущества — экономичность (по использованию материалов) и способность передачи большего количества электроэнергии по сравнению с однофазной цепью электроснабжения.

Трехфазное подключение дает возможность включения в работу генераторов и электродвигателей повышенной мощности, а также возможность работы с разными параметрами напряжения, это зависит от вида включения нагрузки в электрическую цепь. Для работы в трехфазной сети надо понимать соотношение ее элементов.

Расчет

Для того чтобы рассчитать линейное напряжение используется формула Киргофа:

∑ Ik = 0;, которая говорит о том, что в любом узле цепи сила тока равна нулю.

И закон Ома:

I = U / R . Зная эти законы можно без проблем рассчитать любую характеристику определенного контакта или сети.

При разветвлении системы может понадобиться вычислить напряжение между фазовым проводом и нейтральным:

I_L = I_F – эти параметры могут изменяться в зависимости от подключения. Отсюда следует, что линейные параметры равняются фазовым.

Но, в определенных ситуациях, необходимо рассчитать, чем равно соотношение напряжения между фазовым и линейным проводниками.

Для этого используется формула: Uл=Uф∙√3, где:

Uл –линейное, Uф – фазовое. Формула справедлива только если I_L = I_F.

При включении в сеть дополнительных отводов, нужно отдельно вычислять фазовое напряжение каждого из подключений. Тогда вместо Uф подставляются данные этого конкретного отвода.

При работе с промышленными установками может потребоваться расчет реактивной трехфазной мощности. Он производится по формуле:
