Кратко о характеристиках, отраженных в цветомаркировке резисторов

Сегодня их две:

  • номинал – максимально возможная величина сопротивления (в Омах) току при непосредственном использовании собранной схемы;
  • допуск – предельное на практике отклонение от заявленного теоретического значения.

На старом, еще советском электронном компоненте также указывался его вид и серия, опять же, с помощью букв и цифр. Но от этого давно отказались в угоду минимизации. Сейчас, обладая должным опытом, можно буквально за секунду, бросив лишь один наметанный взгляд, определить и силу тока, на которую рассчитан ЭРЕ, и актуальную для него погрешность – просто по кольцам.

Для чего нужна маркировка резисторов, по цветам и в принципе

В общем случае обозначения необходимы, чтобы вы могли сразу понять, какими рабочими параметрами обладает тот или иной электронный элемент, чем отличается от других и тому подобное. Без них была бы невозможной быстрая и безошибочная установка или замена ЭРЭ.

Ну а красные, синие, желтые и другие кольца понадобились просто потому, что они удобны в ситуациях с мелкими деталями. Например, у компонента схемы, выдерживающего мощность в 0,125 Вт, длина в пару миллиметров и диаметральный размер в 1 мм. И как на него наносить цифры и буквы? Это сложно, да и прочитать такой код потом, без использования оптических приспособлений, тоже затруднительно.

Поэтому в свое время свежим решением стала цветовая маркировка сопротивления на корпусе резистора, ведь она:

  • сразу заметная и гораздо более наглядная – что-то спутать практически нереально;
  • легче делается и не стирается со временем, в процессе эксплуатации;
  • проще передает подробную информацию.

Последнее преимущество заслуживает отдельного рассмотрения. Так, точность исполнения ЭРЭ может быть 20%, 10-5% или прецизионной, и это отлично отражено количеством колец: в первом случае их три, во втором – четыре, в третьем – пять или шесть. Хотя этот момент мы подробнее осветим ниже, а пока взглянем на «морально устаревший вариант», он тоже требует определенного внимания.

Цифро-буквенные обозначения

Они задуманы вполне логично: числами записаны номиналы, а литерами – множители. Последние придется запомнить, что не очень удобно. Еще один нюанс в том, что код может идти вообще представительниц алфавита, допустим, «33» – это говорит о стандартном допуске в 20%.

Это справедливо по отношению к МЛТ, то есть к металлопленочным лакированным термоустойчивым электронным элементам – самым ходовым во времена позднего СССР и еще работающим в хорошо сохранившейся ретротехнике.

Цифро-буквенная маркировка резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.

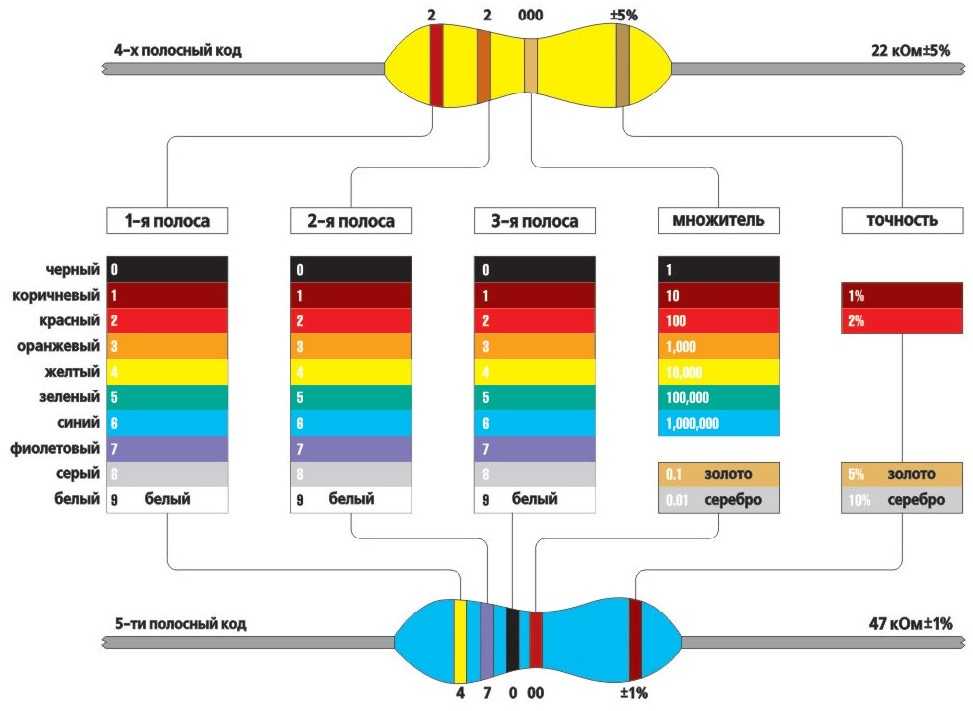

Цветовая маркировка резисторов

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.

Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.

Далее считывает номер по полоскам:

    • 0-черный;
    • 1-коричневый ;
    • 2-Красный ;
    • 3-Оранжевый ;
    • 4-Желтый ;
    • 5-Зеленый ;
    • 6-Синий ;
    • 7-Фиолетовый ;
    • 8-Серый ;
    • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

  • E48 (2%) — алый цвет;
  • E96 (1%) — коричневое цветовое решение;
  • E192 (0,5%) — зеленый цвет;
  • 0,25% — синее цветовое решение;
  • 0,1% — фиолетовый;
  • 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

  1. Коричневое цветовое решение — 100 ппм/OC.
  2. Алый — 50 ппм/OC.
  3. Желтый цвет — 25 ппм/OC.
  4. Оранжевое цветовое решение — 15 ппм/OC.
  5. Синее цветовое решение — 10 ппм/OC.
  6. Фиолетовое цветовое решение — 5 ппм/OC.
  7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

  1. Коричневый — до 1 %.
  2. Алый цвет — не более 0,1% отказов.
  3. Оранжевое цветовое решение — не больше 0,01% отказов.
  4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Стандартная цветовая маркировка резисторов

Следующие правила помогут правильно идентифицировать пассивные компоненты электрических схем:

  • маркировка резисторов сдвинута к одному из выводов, этим приемом обозначают начало кода;
  • считывание информации выполняют по направлению слева направо;
  • для изделий с большими допусками достаточно трех кодовых линий;
  • резисторы с номиналами высокой точности (10% и менее) обозначают пятью полосками;
  • дополнительными цветовыми кодами отмечают особые характеристики.

Цветная маркировка с 3-мя полосками

Такой вариант применяют при допустимом значительном отклонении от номинала (20%). Первые две линии (Л1, Л2) обозначают цифровые данные в соответствии с рассмотренной выше универсальной таблицей. Последняя (Л3) – соответствующий множитель.


Таблица сопротивлений с обозначениями пленочных и проволочных резисторов

Полученные знания можно использовать для расшифровки конкретного примера:

  • на корпусе – три полосы (Л1 – желтая, Л2 – серая, Л3 – зеленая);
  • отмеченный порядок считывания определяют по смещению цветовых компонентов в соответствующую сторону;
  • по таблице цветов уточняют соответствие кодов (Л1 = 4; Л2 = 8; Л3 = 5);
  • для пересчета в электрическое сопротивление применяют формулу: R = (Л1*10 + Л2) * 10Л3;
  • подставив цифры, вычисляют номинал (электрическое сопротивление): R = (4*10 + * 105 = 48 * 105 = 4 800 000 Ом = 4,8 МОм.

Маркировка 4-мя цветными кольцами

Увеличением количества полос повышают информационную емкость кодировки. Такой вариант подходит для обозначения изделий с более точными, чем в предыдущем примере, номинальными значениями электрического сопротивления. Отличают принадлежность к определенному ряду по цвету последней полоски:

  • золотой – Е24(5%);
  • серебристый – Е12 (10%).

Расшифровку первых трех элементов делают с применением рассмотренной методики.

Цветная маркировка 5-ю полосками

В этой кодировке используют аналогичные принципы, но с учетом повышенной точности производственных процессов. Обозначение резисторов с учетом соответствия цветов допускается в процентах:

  • серый – 0,05;
  • фиолетовый – 0,1;
  • синий – 0,25;
  • зеленый – 0,5;
  • коричневый – 1;
  • красный – 2.

Пример:

  • по самой крупной линии (смещению в определенную сторону) определяют начало кода;
  • с помощью таблицы устанавливают цифровые значения соответствующих цветов;
  • Л1 – красный – 2;
  • Л2 – синий – 5;
  • Л3 – синий – 5;
  • Л4 – коричневый – 1 (степень десяти);
  • Л5 – золотой – 5% допуск;
  • рассчитывают резистор по цветам с применением модифицированной формулы: R = (Л1*100 + Л2*10 + Л3) * 10Л4;
  • вставив расшифрованные цифровые значения, определяют R = (2*100 + 5*10 + 5) * 101 = 255* 10= 2 550 Ом (±5%).

Использование 6-ти цветных колец для маркировки резисторов

Электрическое сопротивление по цветным полоскам определяют по аналогии с представленной выше методикой. Дополнительный элемент кода используют для обозначения изменения рабочих параметров элемента в зависимости от температуры.

Соответствующий показатель (ТКС) измеряют в ppm (одна миллионная) от номинального сопротивления на 1°C. Соответствие цветов последней линии (Л6) по этому коэффициенту:

  • белый – 1;
  • фиолетовый – 5;
  • синий – 10;
  • оранжевый – 15;
  • желтый – 25;
  • красный – 50;
  • коричневый – 100;

Следует отметить! Данное правило применяют с исключениями. В некоторых случаях шестую позицию производители используют для размещения сведений о надежности изделия. Чтобы исключить ошибочное считывание информации, расширяют на 50% последнюю линию. Необходимо правильно оценивать подобное увеличение размеров, которое похоже на стандартное обозначение начала цветового кода.

Этот показатель определяют в ходе лабораторных испытаний. Проверяют определенное количество изделий в товарной партии. Тестирование выполняется с помощью имитации рабочих условий на протяжении 1 тыс. часов. Итоговый результат показывают в процентах зарегистрированных отказов. Определить надежность резистора по цветам несложно с помощью следующего списка (данные приведены в %):

  • желтый – 0,001;
  • оранжевый – 0,01;
  • красный – 0,1;
  • коричневый – 1.

Цветовая маркировка резисторов

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько :

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Стандартная и нестандартная цветовые маркировки

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Количество и назначение цветных полосок на резисторе

К основным характеристикам резистора относятся:

  • мощность (в ваттах);
  • номинальное сопротивление (в омах);
  • точность (разброс от номинального значения в процентах);
  • температурный коэффициент сопротивления — относительное изменение сопротивления при изменении температуры (измеряется в ppm/°С – насколько миллионных долей (part per million) от номинала изменится сопротивление резистора при изменении температуры на 1 градус Цельсия).

Первый параметр в списке определяется габаритами элемента. Чем больше размер, тем большую тепловую мощность он может рассеять во время работы. Остальные характеристики маркируются цветными кольцевыми полосами, расположенными вдоль корпуса.

Большую часть обозначения занимает номинальное сопротивление прибора – оно состоит из двух или трех колец, означающих цифры и одной полоски, означающий множитель, на который надо умножить первое значение. А всего на резистор может быть нанесено от 3 до 6 полос:

  • три полосы наносятся на резистроры, имеющие погрешность до 20 % (наименее точные) – два кольца обозначают цифры номинала, а третье дает информацию о множителе (точность в данном случае не обозначается);
  • четыре кольца – все, как в предыдущем варианте, но требования к погрешности жёстче – от 10% и меньше (в большинстве случаев четыре полосы имеют сопротивления класса точности ±10 % и ±5 %);
  • пять полосок – как и в случае четырех, но цифры номинала обозначаются тремя кольцами, далее десятичный множитель и полоса разброса (2,5 % и менее);
  • шесть колец имеют высокоточные резисторы, предназначенные для работы в сложных условиях, в дополнение к предыдущему варианту имеют дополнительную полоску, означающую температурный коэффициент сопротивления.

Значащие цифры

Значащие цифры показывают номинал резистора без учета множителя. Например, у прибора с сопротивлением 10 Ом, 100 Ом, 1 кОм, 10 кОм и т.д. первые два знакоместа будут одинакового цвета – коричневого, потом чёрного. У более точных элементов, зачастую имеющих дробный номинал (например, 10,2 Ом), для этой категории используют три цифры (три полосы).

Стандартный ряд мощностей резисторов и их обозначение на схемах

Обратите внимание, что резисторы одного номинала могут быть с разной мощностью рассеивания. Этот параметр зависит от технологии изготовления, материала корпуса

Есть определенный ряд мощностей и их графическое обозначение по ГОСТу.

Вт Условное обозначение не схемах
мощность резистора 0,05 Вт Как обозначается на схеме мощность рассеивания резистора 0,05 Вт
мощность резистора 0,125 Вт Мощность резистора 0,125 Вт на схеме
мощность резистора 0,025 Вт Как на схеме выглядит резистор мощностью 0,25 Вт
мощность резистора 0,5 Вт Так на схеме обозначается резистор мощностью 0,5 Вт
мощность резистора 1 Вт Мощность резистора 1 Вт схематически обозначается так
мощность резистора 2 Вт Рассеиваемая на резисторе мощность 2 Вт
мощность резистора 5 Вт Обозначение на схеме мощности резистора 5 Вт

Графическое обозначение мощности резисторов на схеме — черточки и римские цифры, нанесенные на поверхность сопротивления. Самое малое стандартное значение 0,05 Вт, самое большое — 25 Вт, но есть и более мощные. Но это уже специальная элементная база и в бытовой аппаратуре не встречается.

Как обозначаются мощность маломощных резисторов надо просто запомнить. Это косые линии на прямоугольниках, которыми обозначают сопротивления на схемах. Количество косых черточек обозначает количество четвертей дюйма. При номиналах сопротивлений от 1 Вт на изображении ставятся римские цифры: I, II, III, V, VI и т.д. Цифра эта и обозначает мощность резистора в ваттах. Тут немного проще, так как соответствие прямое.

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом — ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца — это цифры, а третье кольцо — множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Таблицы цветовой маркировки резисторов

В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки.

Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы (0) и коричневой полосы (1) идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково

Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо.

Резисторы с величиной допуска от 0,05 до 10% выполняются пятью цветовыми кольцами: первые три кольца – определяют величину сопротивления в омах, четвертое кольцо – множитель, пятое кольцо – допуск.

Также вы можете встретить резисторы с пятью полосами, но имеющие стандартную 5 или 10% точность. В этом случае: первые два кольца указывают на величину сопротивления в омах, третье – множитель, четвертое – точность, пятое – допуск.

Для резисторов с величиной допуска ±20% предусматривается маркировка с четырьмя цветовыми кольцами: первые три кольца – указывают на величину сопротивления в омах, четвертое кольцо – множитель.

Для резисторов с тремя цветовыми кольцами величина допуска не указывается. Для таких резисторов: первые два кольца – указывают на величину сопротивления в омах, третье кольцо – множитель.

Иногда для резисторов еще может указываться температурный коэффициент сопротивления (ТКС), в этом случае, резистор маркируется шестью цветовыми кольцами, шестое цветовое кольцо указывает на ТКС.

Особый случай использование цветовой маркировки резисторов – перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру.

Визуально мощность резистора можно определить по его размерам.

Рассмотрим на примере как определяются основные параметры резисторов в соответствии с таблицей маркировки резисторов по ГОСТ 28883-90.

Пример

Определим параметры резистора с пятью кольцами: красный, фиолетовый, черный, коричневый, зеленый, номиналы резисторов указаны в Ом.

  • первая цифра (1 — элемент) – 2;
  • вторая цифра (2 — элемент) – 7;
  • третья цифра (3 — элемент) – 0;
  • множитель – 10;
  • допуск,% – ±0,5.

Соответственно получается: 270 * 10 = 2700 Ом ±0,5% или 2,7 кОм ± 0,5%.

Ниже представлены таблицы маркировки зарубежных резисторов, таких производителей как: PHILIPS, Corning Glass Work (CGW), Panasonic, а также цветовая маркировка терморезисторов.

Для быстрого определения величины сопротивления резисторов по разным видам маркировок, можно воспользоваться программой Резистор v2.2

Таблица маркировки резисторов по по EIA-96 (коды номиналов)

01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Буквенно-цифровой код

Сопротивление резистора указывают на его корпусе либо с помощью буквенно-цифрового кода, либо с использованием цветовой кодировки. Сопротивление меньше килоома пишут без единиц измерения или добавляют спереди букву «К». Сопротивление от 1 килоома до 1 мегаома записывают с буквой «К». Сопротивления от 1 мегаома записывают добавляя букву «М».

220 — 220 Ом

К68 — 680 Ом

3,5К — 3,5 килоома

4K7 — 4,7 килоома

47K — 47 килоом

2 М — 2 мегаома

Цветовая маркировка резисторов

Для маркировки малогабаритных резисторов используют цветовой код, состоящий из цветных полосок. Существуют маркировки резисторов с использованием 4-х полос и 5-ти полос. Каждому цвету соответствует определенное число.

Цветовая маркировка размещается со сдвигом к одной из сторон резистора и декодируется слева направо. Если корпус резистора очень мал и цветовую маркировку не получается сдвинуть, то первую полосу рисуют шире, чем другие.

Цветовая маркировка резисторов — 4 полосы

Цветовая маркировка резисторов — 5 полос

Для чего нужны опознавательные признаки

Уточнить причины появления цветовой кодировки резисторов поможет изучение типичного компонента малой мощности (0,05 или 0,125 Вт). При длине 3-5 мм диаметр элемента составляет 0,8-1,2 мм.

Цветовая маркировка диодов

Для представления информации в сокращенном виде можно воспользоваться «классической» кодировкой. Номинал 2 200 кОм преобразуют в «2К2». Здесь «К» обозначает не только приставку-множитель «кило-», но и выполняет функцию разделяющей запятой – 2,2 кОм.

На изогнутую поверхность с ограниченной площадью сложно наносить четкие цифровые и буквенные обозначения. Малейший дефект усложняет корректную и быструю идентификацию. Достаточно сделать небольшую царапину при демонтаже, чтобы создать дополнительные трудности.

Цветовая маркировка отличается следующими преимуществами:

  • простота и технологичность процесса нанесения;
  • возможность представления необходимой информации в полном объеме;
  • удобство считывания данных с точной идентификацией отдельных элементов обозначений;
  • высокая устойчивость к неблагоприятным внешним воздействиям.

Для правильного изучения данной темы необходимо уточнить определения основных технических параметров пассивных элементов. Номинальное электрическое сопротивление обозначают в омах и производных кратных величинах с применением соответствующей приставки. Килоомы – это множитель 10 в третьей степени или 1 000.

Минимальным влиянием реактивных компонентов сопротивления (индуктивных и емкостных) пренебрегают при создании типовых электротехнических устройств. Поэтому такие показатели не отображают в кодированной цифровой маркировке. Эти и другие дополнительные данные производители указывают в сопроводительной документации на прецизионные изделия. Они необходимы для точных расчетов аппаратуры, которая обрабатывает ВЧ и СВЧ сигналы.

Рассеиваемая мощность – важный параметр. Его необходимо учитывать для подбора изделия, соответствующего определенному максимальному току в цепи. При ошибочном расчете чрезмерный нагрев разрушит резистор.

Следует подчеркнуть! Действительное значение электрического сопротивления зависит от температуры проводника. Тем не менее, цветовой индикацией мощность не обозначают.

Возможное отклонение номинала (допуск) подбирают с учетом исходных требований к радиотехнической конструкции. Значение этого параметра определяют по цвету или количеству полос. Ниже представлены соответствующие методики расшифровки.

Дополнительными маркерами отмечают:

  • наработку на отказ;
  • уровень зависимости сопротивления от изменения температуры;
  • технологию производства.

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая. SMD кодировку разделяют на три типа:

  • Коды с 3 цифрами. 2 первые обозначают номинал в Омах, а последняя десятичную степень числа («182» будет означать 18*100 = 1800 Om).
  • Коды с 4 цифрами. Здесь сопротивление обозначается так же, как и в 3-цифровой маркировке, но с 3 цифрами указания номинала («4502» означает 450*100=45 KOm).
  • Коды из 3 символов. В этих кодах первые две цифры указывают номинал, а следующая за ними буква – количество нулей (десятичная степень). Используются следующие символьные обозначения: F = 10^5, E = 10^4, D = 10^3, C = 10^2, B = 10, R=10^-1, S=10^-2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Цветовая маркировка резисторов

Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.

Цветовая маркировка резисторов: количество полосок и значение их местоположения

Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три  — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.

Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.

Что обозначают цветные кольца на резисторе

Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента

Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

Примеры чтения цветовых кодов на резисторах

Для примера возьмем несколько резисторов с цветной маркировкой.

Пример 1.  На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:

  • первая — красная — 2
  • вторая — черная — 0
  • третья — черная — 0
  • четвертая — коричневая — множитель 10 Ом.

Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.

Как расшифровывать полоски на резисторах

Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).

Разбираемся с номиналом:

  • первая — коричневая — 1;
  • вторая — черная — 0;
  • третья — черная — 0;
  • множитель — красная 100 Ом;

Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.

Пример 3. Сразу приступим к определению номинала.

  • первая — красная — 2;
  • вторая — черная — 0;
  • третья — красная — множитель — 100 Ом.

Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.

Еще два примера

Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.

  • первая — красная — 2;
  • вторая — черная — 0;
  • третья — множитель — коричневая — 10 Ом.

Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
