Как проверить электродвигатель на исправность?

Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701)

Это «обрыв» в его обмотках и короткое замыкание обмоток на «массу». Признаком неисправности генератора служит исчезновение зарядного тока. В этой ситуации после пуска двигателя на гаснет лампа разряда аккумуляторной батарей на щитке приборов, стрелка вольтметра стремится к красной зоне. Если измерить напряжение на выводах АКБ при работающем двигателе, то оно окажется ниже требуемых от генератора 37.3701 13.6 В. В ряде случаев при наличии короткого замыкания обмоток статора генератор издает характерный вой.

Необходимые инструменты

Мультиметр, автотестер или иной аналогичный прибор с режимом омметра

При отсутствии измерительного прибора необходима контрольная лампа (лампочка на 12 В с припаянными двумя проводами)

— Снимаем генератор с двигателя автомобиля

— Очищаем статор от грязи

Проверка статора генератора 37.3701

Проверяем на наличие «обрыва»

Прижимаем щупы мультиметра в режиме омметра к выводам обмотки статора. Если «обрыва» нет, прибор покажет сопротивление в пределах 10 Ом. Если присутствует «обрыв» в обмотках статора, то есть ток по ним не проходит, то сопротивление стремится к бесконечности. Проверяем таким образом поочередно все три вывода.

Если применяем контрольную лампу, то подаем минус от минуса АКБ на один из выводов обмотки статора (при помощи изолированного провода), а плюс через контрольную лампу на другой вывод. Лампа загорелась – все в норме, нет – «обрыв». Повторяем операцию поочередно для всех выводов.

Проверяем на наличие короткого замыкания

Прижимаем минусовой щуп мультиметра в режиме омметра к статору, а плюсовой к любому выводу обмотки. Если короткого замыкания нет, сопротивление на приборе стремится к бесконечности. Повторяем операцию для каждого вывода обмотки.

При проведении проверки статора генератора на короткое замыкание контрольной лампой подаем минус от вывода АКБ на статор, а плюс через контрольную лампу на любой вывод обмотки. Лампа загорелась – присутствует короткое замыкание, нет – все в норме. Повторяем процедуру для каждого вывода.

Примечания и дополнения

— Следует отметить, что аналогичные симптомы (кроме воя генератора) могут появиться при неисправности регулятора напряжения, диодного моста, ротора генератора. Так как неисправность статора генератора встречается намного реже чем неисправность регулятора или диодного моста, то в первую очередь стоит проверить именно их, а затем приниматься за проверку статора.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

Коллектор асинхронного двигателя чувствителен к перегреву

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Защита статора тепловым реле

В процессе эксплуатации электродвигатель может потреблять повышенный ток из сети и испытывать сильный нагрев. Причины могут быть разные, например, слишком большая нагрузка на валу, частые включения и выключения мотора, повышенная температура окружающей среды. Такие нештатные режимы работы могут привести к перегреву статорных обмоток и выходу их из строя. Для предотвращения повреждения электродвигателя в статорной системе устанавливается один или два биметаллических тепловых реле – это термовыключатели, называемые кликсонами.

Термовыключатель кликсон

При повышении температуры статора выше положенного значения происходит размыкание биметаллического контакта кликсона. Термовыключатель размыкает цепь питания катушки управления силовым контактором, который подает напряжение на электромотор. Контактор отключает электромотор от силовой электросети. Дальнейшее включение контактора и, следовательно, электродвигателя возможно лишь после охлаждения обмоток статора и замыкания биметаллической пары термовыключателя.

Помощь мультиметра

Универсальность этого устройства позволяет выполнить проверку межвиткового замыкания, чтобы своевременно устранить имеющуюся поломку. Любые ремонтные работы должны начинаться с разборки якоря электродвигателя. Причины могут возникнуть по следующим причинам:

1. Износ и поломка щеток.
2. Замыкание между пластинами.
3. Отсутствие контакта на клеммах.
4. Плохая изоляция.
5. Слишком высокая температура для пластин коллектора.

Многолетний опыт экспертов свидетельствует о том, что сломанный стартер издает характерный звук гула, появляются искры, меняется интенсивность вращения якоря, образуются вибрации во время работы.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Cтатор в разных типах электродвигателей

Статор – это неотъемлемый узел электрической машины, сохраняющий неподвижное состояние во время работы двигателя. Ротор – вращающаяся часть электрического мотора, передающая механическую энергию на выходной вал. Другое название ротора – якорь.

Синхронный или коллекторный двигатель

Электрический ток на ламели коллектора передается графитовыми щетками. Такой электродвигатель будет работать, как в сети постоянного, так и переменного тока. Пульсирующее магнитное поле, создаваемое обмотками статора, будет взаимодействовать с пульсирующим магнитным полем, генерируемым обмотками якоря. Ротор станет вращаться. Подобные электродвигатели широко применяются в различных бытовых и промышленных приборах: электродрелях, пылесосах, силовых приводах станков, электротранспорте.

Интересно. Двигатели такого типа имеют еще одно название – синхронные. Это означает, что скорость вращения ротора равна скорости вращения электромагнитного поля, возникающего в двигателе.

Асинхронные двигатели

Подавляющее количество электромоторов, применяющихся и в промышленности, и в быту, – это асинхронные электродвигатели с короткозамкнутыми роторами. Такие двигатели применяются в трехфазных и однофазных сетях переменного тока.

Асинхронный двигатель

Статорная конструкция собирается из большого количества стальных пластин и расположена в корпусе основания, отлитом из немагнитных металлов: чугуна или алюминия.

Наборный статор двигателя

Материал пластин – электротехническая сталь. Пластины изолированы друг от друга специальным диэлектрическим лаком. В статоре имеются продольные пазы, где размещаются три обмотки, сдвинутые относительно оси вращения электромотора на 120 градусов друг от друга. Ротор также набирается из изолированных пластин электротехнической стали. В пазы ротора уложены стержни из алюминия, реже меди, соединенные по торцам контактными кольцами. Отсюда и название – короткозамкнутый ротор. Такая конструкция, называемая «беличьим колесом», играет роль обмотки ротора.

Ниже представлен вид асинхронного электродвигателя в разрезе. Хорошо видно, что такое наборный статор.

Разрез асинхронного двигателя

Обмотки двигателя могут подключаться к трехфазной электрической сети по схеме «треугольник» или «звезда».

Варианты подключения трехфазного двигателя

Коммутация схемы производится в клеммной коробке двигателя, называемой борн или брно.

При подаче трехфазного напряжения в обмотках статора возникают пульсирующие токи, которые вызывают появление в статоре вращающегося магнитного поля. Это поле пересекает токопроводящие стержни ротора, в которых индуцируются вторичные пульсирующие токи. Результатом становится появление магнитного поля в роторе. Магнитные поля статора и ротора взаимодействуют и заставляют вращаться стержни «беличьего колеса», вместе с тем и сам ротор. Якорь вращается со скоростью несколько меньшей, чем магнитное поле статора.

Величина этой разности называется скольжением и может составлять от 2 до 8 %. Из-за наличия скольжения двигатели подобной конструкции получили название – асинхронные. Эффект скольжения физически необходим для работы асинхронного двигателя – не будет отставания вращения ротора от магнитного поля статора, не будет индуцироваться ток в стержнях ротора, исчезнет магнитное поле в якоре, приводящее во вращение ротор.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Читать также: Обмотка двигателя славянка схема

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Причины неисправности и характерные признаки

Главные причины, действующие на выход из строя статора, последующие:

Электросеть не всегда гарантирует размеренное напряжение, вероятны его скачки;
Во время работы электроинструмента неважно какая жидкость, к примеру вода, может попасть в статор;
При обработке неких материалов (бетон, дерево и другие) появляется значительное количество пыли, от которой трудно оградить себя от попадания на обмотку статора;
Долгая работа болгаркой в ​​условиях перегрузки, что приводит к перегреву электроинструмента;
Во время работы нельзя останавливать болгарку, резко выдергивая шнур из розетки.

408-105 Статор для угловых шлифовальных машин Hitachi G18SE3 и HAMMER. Фото 220В

Обычные признаки неисправности статора:

• Возникает стойкий запах пригоревшей изоляции обмоточных проводов;
• Существенно увеличивается температура корпусных деталей болгарки;
• Электропривод болгарки гудит посильнее, чем в обычных критериях;
• Возникновение дыма полностью реально;
• Шпиндель начинает крутиться медлительнее либо даже может вполне тормознуть;
• Вероятна оборотная предшествующему случаю, другая крайность. шпиндель самопроизвольно начинает работать на завышенных оборотах, он крутит педали.

Проверка якоря/ротора и статора мультиметром/тестером

Дальше в качестве инструмента для диагностики ротора и статора электропривода употребляется мультиметр либо, как почаще в быту, тестер. Он употребляется для измерения разных электронных характеристик: сопротивления, тока, напряжения. Для определения дефектов в виде обрывов проводов, пробоя обмотки на корпус употребляется режим «омметр», другими словами устанавливается определенное значение сопротивления, сравнимое с имеющимся в проверяемой схеме. В этом случае с ограничением двести Ом.

Пробой статора к корпусу определяют прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какого-нибудь значения сопротивления гласит о наличии недостатка в виде пробоя обмотки на корпус. При диагностике обрыва обмотки индикатор устройства ничего не покажет при совмещении щупов с выводами обмотки.

Более сложные манипуляции следует проводить при проверке обмоток ротора электропривода. Обрыв обмотки может быть при любом соединении с одиночной пластинкой коллектора. Потому нужно инспектировать сопротивление меж всеми ламелями коллектора, попеременно прикладывая к ним индикаторные щупы. При отсутствии прорыва сопротивление во всех случаях будет иметь однообразное маленькое значение. Хоть какое отклонение значит перерыв. Пробой обмотки на корпусе инспектируют щупами при их контакте с коллектором и «железом» из набора листов электротехнической стали. Шкала индикатора не должна реагировать на это действие.

Но найти многооборотную цепь мультиметром нереально. Тут употребляется устройство, называемое индикатором короткозамкнутых шлейфов (ИКЗ). Подробнее об этом в инфы ниже.

Пошаговая диагностика электрики мультиметром или лампочкой

При диагностике и ремонте электрической части болгарки удобнее всего использовать многофункциональный тестер (сокращенное название — мультиметр). Если такого прибора под рукой нет, то для некоторых проверок подойдет отвертка с индикатором или лампочка с двумя проводами. В процессе ремонта мультиметр позволяет измерять как величины напряжения и тока, так и сопротивление обмоток двигателя. Индикатор и лампочка могут показывать только наличие или отсутствие напряжения.

Диагностика обрыва питания

Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.

Проверка статора и его перемотка

Для проверки статора электродвигателя болгарки необходимо отсоединить обе его обмотки от цепи питания, а затем замерить их сопротивление мультиметром в диапазоне 200 Ом. На исправной обмотке прибор покажет сопротивление около одного ома, а на неисправной (с обрывом) — десятки или сотни омов. Если обмотка вышла из строя в результате замыкания, то нагар, как правило, можно увидеть с внутренней стороны корпуса статора. Проверить статор на межвитковое замыкание обычным тестером невозможно – для этого существуют специальные индукционные приборы. Единственные способы ремонта статора — это его замена или перемотка. Второе возможно только при наличии соответствующей квалификации, поэтому чаще всего статор просто меняют.

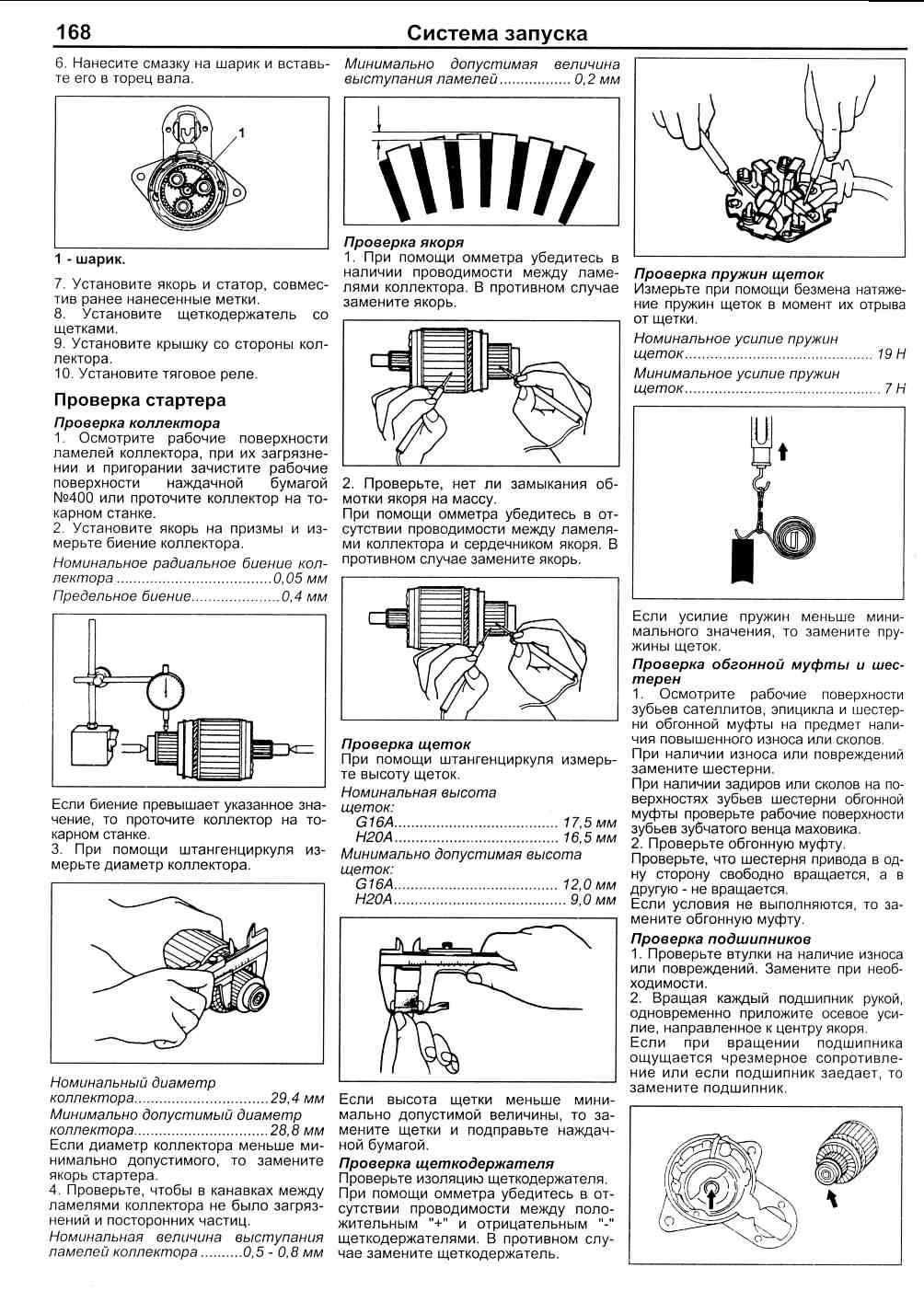

Диагностика якоря тестером

Проверять якорь болгарки необходимо как на обрыв обмоток, так и на их замыкание на сердечник. В первом случае сопротивление замеряется по кругу между двумя соседними пластинами коллектора, расположенного на валу ротора. Все значения должны быть одинаковы (в пределах одного ома), а значительное отличие указывает на обрыв. Во втором замер производится между магнитопроводом ротора и пластинами коллектора. Для поиска межвиткового замыкания, как и в случае со статором, необходимо воспользоваться специальным прибором. При обнаружении неисправности необходимо принять решение, каким способом производить ремонт: перемоткой якоря или его заменой на новый. Самостоятельно перемотать обмотки якоря без соответствующих навыков и оборудования нереально, а перемотка в сервисе будет стоить практически столько же, сколько и новый якорь. Поэтому оптимальный вариант ремонта — это покупка и самостоятельная замена якоря.

Читать также: Торцевая пила по дереву какая лучше

Проверка блока пуска и управления

Диагностика электронных компонентов болгарки сводится к определению исправности отдельных блоков, а ремонт (если нет навыков в радиотехнике) — к их полной замене. Устройство плавного пуска можно проверить стрелочным амперметром, сравнив скачок тока с ним и без него. Для точной диагностики блока поддержания оборотов под нагрузкой потребуется осциллограф. Хотя для того, чтобы понять, исправен он в принципе или нет, достаточно просто понаблюдать за поведением болгарки на разных режимах.

Проверка угольных щеток

В процессе работы угольные щетки стираются и при достижении минимального размера подлежат замене. Первый признак проблем со щетками — неравномерное со вспышками искровое кольцо вокруг коллектора. У некоторых моделей для замены и проверки щеток на корпусе предусмотрены круглые отверстия с винтовыми крышками. Но у большинства болгарок для того, чтобы их поменять, приходится полностью, как при ремонте, разбирать корпус или заднюю рукоятку.

Диагностика кнопки пуска и регулятора оборотов

Самая распространенная неисправность в электрике болгарки — это выход из строя пусковой кнопки, что чаще всего является следствием попадания в нее пыли. Проверить работоспособность кнопки можно с помощью мультиметра или индикаторной отвертки, произведя замер напряжения на ее выходном контакте. Ремонту она обычно не подлежит и просто заменяется на новую. Определить неисправность регулятора скорости вращения еще проще: при вращении колесика он или меняет число оборотов шпинделя или же нет. Если нет навыков в ремонте таких устройств, то проще за несколько сот рублей купить новый.

Необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Для перемотки обмоток ротора требуются следующие основные материалы, инструменты и приспособления.

1. Перемотка может осуществляться двумя способами:

• полностью в ручном режиме без применения какой-либо оснастки;
• производительность сильно повышается с применением простейших приспособлений.

2. Мультиметр или другие приборы.

3. Пользователь должен уметь обращаться с электрическим паяльником.

4. Наличие обмоточного провода, диаметр которого должен соответствовать проводу вышедшему из строя.

5. Электроизоляционный картон или другой подобный материал.

6. Наждачная бумага, текстолитовые пластины, дерево мягких пород и другие материалы для выполнения вспомогательных работ.

7. Эпоксидная смола или другой пропиточный лак.

8. Другой слесарный инструмент: молотки, набор отверток, ножовочные полотна, острые предметы, типа хорошо заточенного ножа, зубила и другие инструменты.

Что такое статор ЭД и его назначение?

Статор – это неподвижная часть двигателя, которая работает в паре с ротором. Статор состоит из основания и сердечника. Основание это цельный корпус, изготовленный из сплавов алюминия или чугуна. Сердечник изготовлен листовой электротехнической стали, толщина которой зависит от характеристик двигателя и оставляет от 0,35 до 0,5 мм. В статоре есть пазы, предназначенные для размещения обмотки. Обмотка – это свитые межу собой повода, соединенные параллельным способом, что позволяет при работе уменьшить возникающие вихревые токи. Трехфазная перемотка статора создает электромагнитное поле. В пазы устанавливают определенное количество катушек, которые соединятся между собой.

В случае поломки электродвигателя выполняется перемотка статора. Варианты перемоток зависят от типа изоляции. Изоляцию выбирают в зависимости от показателя максимального напряжения, температуры перемотки, типа паза и вида обмотки.

Используемый материал для обмотки – медная проволока. Перемотка осуществляется в один или два слоя, в зависимости от расположения катушек в пазах.

Ремонт ЭД начинается с очистки или продувки от грязи и пыли составных частей статора. Следующий шаг – разборка корпуса для замены обмотки. При помощи механических инструментов проводят срезку лицевой части статора, где находится перемотка.

Для того чтобы осуществить разборку статор необходимо нагреть до температуры 200 градусов, после чего снятие обмотки и катушек будет более простым. После того как статор разобран прочищаются пазы. В очищенные и подготовленные пазы устанавливают новую обмотку, используя готовые шаблоны. Установленные новые катушки необходимо покрыть лакоми и высушить при температуре 150 градусов, выдержав два часа.

Сопротивлением между корпусом и обмоткой проверять можно только после того, как была выдержана все технология сушки. Использование различного по диаметру кабеля позволяет проводить регулировку параметров работы ЭД.

Во время эксплуатации электродвигателя возможны ситуации, когда детали начинают перегреваться. Это связано с изменением потребляемого тока. Это происходит из-ща размыкания электрической цепи. Еще одна причина нагрева ЭД – износ подшипников. Это негативно сказывается работоспособности обмотки изоляции. Производители устанавливают на всех типах ЭД защиту от перегрева. Она следит и срабатывает в случаях:

Также для защиты статора применяется тепловое реле. Оно срабатывает, когда нагревается биметаллическая пластина, которая под воздействием пружины размыкает электрическую цепь. В исходное положение пластина возвращается при нажатии кнопки.

Реле, может встроенным в ЭД, а может быть приобретено как отдельная единица.

Что такое якорь в двигателе?

Якорем асинхронных электродвигателей за частую может называться ротор. И так, ротор – это подвижная часть ЭД, состоящий из цилиндра, который собран из листов специальной стали, предназначенной для электрических устройств. Эти листы одеты на вал. Роторы или же якоря бывают фазными и короткозамкнутыми. Трехфазная обмотка фазного ротора соединяется схемой «звезда» и имеют на валу контактные кольца. С помощью щеток к кольцам подключают:

Электродвигатели с фазным ротором устанавливают на машинах, работающих с переменными нагрузками.

Якорь практически не изнашивается при работе. Замене подлежат только щетки. В основном якорь подлежит только чистке от нагара, который появляется при нагреве обмотки статора. При нарушении базирования ротора из-за износа подшипников приводит возможны серьезные поломки, приводящие к остановке ЭД. Во избежание нежелательного простоя оборудования, ожидая замены ЭД, проводят профилактику.

Неисправности в обмотках полюсов и устранение их

Катушки полюсов меньше подвергаются повреждениям, так как они неподвижно закреплены на полюсах. Чаще всего катушки повреждаются на углах внутри катушки, у места выхода внутреннего выводного конца вследствие неправильной установки его вначале намотки и тому подобное. К причинам повреждения можно отнести нарушение изоляции из-за того, что она плохо натянута, неравномерную укладку изоляции, выступы и заусенцы металлического каркаса и другое. Наиболее часто встречаются следующие неисправности обмоток полюсов: обрыв или плохой контакт, межвитковые замыкания и замыкание обмоток на корпус.

Межвитковое замыкание в катушках полюсов

Поврежденная катушка со значительным числом замкнутых витков имеет уменьшенное сопротивление. Ее можно легко обнаружить, если измерить сопротивления всех катушек измерительным мостом, тестером, методом амперметра и вольтметра (постоянным током) и другими. При измерении сопротивления методом амперметра и вольтметра испытуемая катушка включается в сеть через сопротивление, которым может регулироваться ток в катушке. По показаниям амперметра и вольтметра находят по закону Ома сопротивление катушки. Сопротивление всех катушек, не имеющих витковых замыканий, одинаково. В катушках с замкнутыми витками будет меньше сопротивление, чем в катушках, не имеющих замкнутых витков.

Замыкания в обмотках полюсов, если они находятся не на выводных концах, устраняют частичной или полной перемоткой. С катушки отматывают витки и одновременно производят осмотр. Если витковые замыкания вызваны увлажнением изоляции, то катушку следует просушить.

Обрывы в обмотках полюсов

Обрывы в обмотках полюсов бывают только в катушках, которые изготовлены из проволоки небольшого сечения. Место обрыва можно определить вольтметром, которым измеряют напряжение на всех катушках (рисунок 7, а). При обрыве в катушке вольтметр, подключенный к зажимам поврежденной катушки, покажет полное напряжение сети. На исправных катушках вольтметр не даст отклонений. Обрыв можно также обнаружить контрольной лампой или мегомметром. Обрыв, а также плохой контакт в доступных местах устраняют пайкой.

Рисунок 7. Определение места обрыва (а) и замыкания на корпус (б) в обмотках полюсов
