Как пользоваться мультиметром: проверить конденсатор, транзистор, диод и измерить силу тока, напряжение, сопротивление и прозвонить схему

Как выбрать мультиметр

Мультиметром называют универсальный прибор, сочетающий в себе функции амперметра, вольтметра и омметра. Пригодиться устройство может при многих неисправностях — поломках техники дома, выходе из строя электроники автомобиля. Приспособление используют для диагностики и последующего ремонта радиоаппаратуры.

При выборе мультиметра важно обращать внимание на несколько основных характеристик

Функционал

Любой качественный мультиметр должен измерять:

напряжение и ток в нескольких диапазонах;
переменный и постоянный ток и напряжение;
сопротивление в нескольких пределах (от Ом до МОм).

Стандартной возможностью для мультиметра является также прозвонка цепей.

Отдельные модели позволяют прозванивать диоды и транзисторы, а также производить оценку емкости и индуктивности. Стоят такие мультиметры дороже, но область их применения шире.

Мультиметр — прибор, в базовом варианте замеряющий сопротивление, напряжение и силу тока
Важно! Хотя измерение индуктивности и емкости — очень полезная функция в мультиметре, выполнить ее устройство может с высокой погрешностью. Если установить значение параметров нужно точно, следует пользоваться узкоспециализированными приборами.

Погрешность

Любой мультиметр при проведении измерений допускает определенную погрешность. Как правило, ее величина составляет 0,025-3%, чем меньше показатель, тем точнее прибор.

Для бытовых целей обычно оказывается вполне достаточно устройств с погрешностью до 3%

Если прибор нужен для диагностики и ремонта электроники, то важно брать самые хорошие мультиметры с показателем не более 1%, а в идеале меньше

Диапазон

Любой мультиметр обладает нижними и верхними пределами возможностей. Например, если устройство не определяет напряжение больше 500 В, то при использовании на слишком мощном электроприборе оно выключится или сгорит. А если попытаться измерить непредназначенным для этого прибором милливольты, то он не предоставит достоверных показаний.

Качество сборки и эргономика

Большое значение имеет фактическое удобство мультиметра. Прежде чем покупать прибор, нужно убедиться:

в яркости и информативности дисплея;
в качестве переключателя режимов, он не должен болтаться или двигаться слишком туго;
в удобстве и безопасности входных отверстий, необходимо подсоединить к тестеру щупы и проверить, что контакт надежный, а случайное прикосновение к токопроводящим цепям исключено.

Перед покупкой тестера нужно внимательно изучить прибор на качество сборки

Осмотреть нужно и сами щупы, они должны обладать прочными и гибкими проводами, острыми электродами, плотно входить в специальные разъемы.

Дополнительный функционал

Дополнительные функции есть не во всех мультиметрах. Но очень хорошо, если устройство поддерживает:

прозвонку со звуковым сигналом;
проверку коэффициента усиления транзисторов, хотя результаты будут неточными, мультиметр поможет установить, что элемент в принципе исправен;
проверку исправности p-n перехода.

Совет! Если устройство предполагается использовать в местах с затрудненным доступом, рекомендуется выбирать тестер мультиметр с защитой от влаги и пыли.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

Щуп индикатора приложить к входному контакту лампы.
На контактную пластину отвертки приложить палец руки.
Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Как можно проверить мультиметр?

Мультиметр может иметь очень разнообразный функционал, представленный определением:

показателей напряжения и сопротивления, «прозвонкой»;
емкостных параметров конденсатора;
таких показателей, как освещенность и шум;
уровня частоты;
температурных показателей;
целостности и полярности таких элементов, как транзисторы и полупроводниковые диоды;
наличия или отсутствия дефектов на соединениях.

При выборе электроизмерительного прибора, непосредственно перед приобретением, очень важно обратить особое внимание на следующие показатели тестера:

наличие нанесенного на корпус логотипа, свидетельствующего о сертификации прибора по результатам государственного тестирования;
качественные характеристики коммутационного устройства, так как долгосрочная эксплуатация чаще всего присуща приборам, выпускаемым известными и хорошо зарекомендовавшими себя производителями;
показатели разрядности дисплея у приборов цифрового типа. Мультиметры, имеющие разряд 3,5, отображают значения в пределах 0,001, а при разряде на уровне 2,5 — в диапазоне 0,01;
показатели допустимых погрешностей, которые могут в значительной степени колебаться, но не должны превышать 10%.

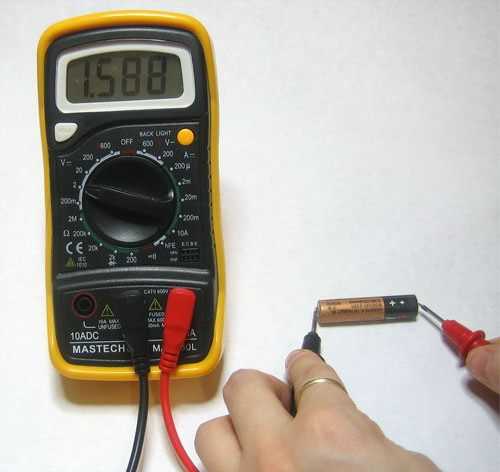

Проверка работоспособности приобретаемого электроизмерительного прибора — обязательное условие беспроблемной эксплуатации, и чаще всего осуществляется параллельным подключением к электрической розетке вольтметра с последующей сверкой показаний на приборах или при помощи батарейки.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения

Поэтому следует еще раз напомнить о важности именно данного компонента

Тестер – как пользоваться

Часто в быту требуется замерить уровень напряжения в сети, потребляемый бытовым прибором ток или просто определить полярность неизвестного источника питания. Для этих целей обычно используют тестер – универсальный прибор для замера числовых значений постоянного и переменного напряжения, силы тока и сопротивления.

Современные тестеры обычно называют мультиметрами, и они имеют расширенный функционал. Благодаря им можно определить полярность диода, замерить емкость конденсатора, а наиболее «продвинутые» модели, оснащенные дополнительным выносным датчиком, позволяют замерять температуру объекта.

Человека, впервые взявшего в руки этот незамысловатый прибор, порой охватывает оторопь и перед ним возникает вопрос – «…а как этой штукой пользоваться?». Однако ничего в этом сложного нет если знать:

принципиальное устройство тестера;
правила выбора типа измерения и установки его пределов;
основные правила техники безопасности обращения с этим прибором.

Дополнительные функции

Современные модели бытовых мультиметров часто позволяют проверить параметры биполярных транзисторов, а также определить индуктивность катушек и емкость конденсаторов. Для этого на шкале переключателя имеется специальный диапазон.

Проверка транзисторов

Проверка транзисторов достаточно специфичная процедура и требуется только лицам занимающимся ремонтом радиоэлектронной аппаратуры. Для определения работоспособности биполярного триода используют процедуру аналогичную прозвонке диодов. Щупы поочередно подключают к выводам «база- эмиттер» и «база- коллектор».

Если показания прибора соответствуют показаниям как при проверке «р-n» – перехода диода, транзистор можно считать исправным. Однако определить коэффициент усиления подобным образом не удастся.

Определение емкости и индуктивности

Определение емкости и индуктивности производится при переключении мультиметра в диапазон «L» (индуктивность) иkb «С» (емкость). Штекеры прибора подключают аналогично измерению сопротивления. При определении емкости электролитических конденсаторов следует соблюдать полярность подключения.

При проведении замеров сопротивления, емкости и индуктивности, а также при работе с диодами и транзисторами следует пользоваться зажимами-«крокодилами». Если щупы прижимать к выводам пальцами, то сопротивление человеческого тела может внести достаточно большую погрешность в результат измерений.

Разновидности электрических пробников напряжения

Электрические пробники напряжения призваны проверять целостность электроцепи. От них будет зависеть работа любого элетрического прибора. Каждый многофункциональный тестер обладает целой схемой с отдельным питанием активной сети, который призван осуществлять прозвон даже обесточенных электрических цепей.

Бывает пробник пассивным, активным, многофункциональным, универсальным и самодельным. Пассивный тестер оснащен одним полюсом фазы и выполняет только одну задачу. Он показывает, есть или нет напряжения в электроцепи. Профессиональные электрики его не используют из-за того, что у него ограниченный функционал, а для домашнего использования он подходит.

Активный индикатор считается чувствительным детектором напряжения, состоящим из светодиода, реагирующего на все электромагнитное поле проводника. Спектр его использования больше. К примеру, он помогает отыскать место обрыва проводки дома. Также он позволяет прозванивать провода, и определять исправность их работы.

Многофункциональный тестер — улучшенный вариант активного индикатора. Отличие лишь в том, что в этом имеется переключатель, регулирующий чувствительность устройств. Он работает как в контактном, так и бесконтактном режиме. Дополняется такой тестер дисплейным управлением и зуммером. В отличие от мультиметров, имеет только один щуп.

Универсальный аппарат — распространенный функциональный и удобный тестер, который может как определять фазу с нулевой сетью, так и прозванивать проводку для определения напряжения. Кроме того, он обладает звуковой и визуальной индикацией.

Самодельный контрольный аппарат — это пробник, который имеет обычную 220 вольтовую лампочку, вкрученную в патрон с проводами в виде щупов.

Обратите внимание! Отличается от других пробников тем, что по яркости свечения лампы можно узнать оптимальное напряжение или нет. Кроме того, с таким агрегатом можно осуществлять проверку всех трех фаз

Что такое тестер в духах и для чего он нужен

В парфюмерии так называют демонстрационный образец парфюма. Изготовитель пакует его вместе с несколькими коробками товаров в качестве рекламного экземпляра. В оффлайн магазинах его поставят на полку в виде пробника, чтобы каждый желающий мог подойти, нанести его на кожу или тест-полоску и проверить звучание. Так значительно проще разобраться, нравится ли композиция.

Если его отправил вместе с партией непосредственно производитель, то отличия в упаковке – внутри флакона аналогичный запах, что и в остальных коробочках. Дизайн и объем могут отличаться. Оформление обычно проще, а количество предлагаемого аромата иногда достигает 100 мл.

Также интернет-каталоги часто предлагают продукцию-тестер в маленькой бутылочке от 1 до 5 мл. Она помогает полностью разобраться в звучании, определить качество и стойкость, решить, насколько подходит этому человеку. Это распространенный способ изучить, как раскроется на коже этот парфюм, какие ноты яркие, а какие не проявят себя. Он не различается с оригиналом по составу, но имеет минимально возможные объемы.

Тестер – как пользоваться

принципиальное устройство тестера;
правила выбора типа измерения и установки его пределов;
основные правила техники безопасности обращения с этим прибором.

Разновидности электрических пробников напряжения

Сопротивление и основы его определения

Электрический ток представляет собой движение зарядов в цепи. Маршрут перемещения электронов в проводнике непохож на прямую, скорее это зигзаг, являющийся результатом многочисленных столкновений с атомами вещества. Разность потенциалов между двумя контактами стимулирует перемещение зарядов, а помехи в их движении называют сопротивлением.

Хорошей аналогией для понимания физической сути величины может служить сравнение с потоком воды через трубу. В этой модели сопротивление потоку зарядов аналогично фрикционным эффектам между жидкостью и поверхностью труб. Электрическое сопротивление является свойством вещества, желательным или нежелательным для того или иного материала с точки зрения его применения. Как свойство проводников, полупроводников и диэлектриков, оно используется в широком спектре устройств от бытовой электроники до силовых электрических сетей.

Стандартная метрическая единица сопротивления называется Ом и обозначается греческой буквой омега (Ω). Основное уравнение, описывающее соотношение между электрическими величинами, называется закон Ома. Названо оно в честь его первооткрывателя, немецкого физика, и является одним из наиболее важных основных законов электричества. Выражение выглядит как U=IR, где:

R — сопротивление участка цепи;
I — сила тока в нём;
U — напряжение на его концах.

Документация

Любой измерительный прибор имеет относительную погрешность. Обычно этот параметр фиксирован и индивидуален для каждого мультиметра. Он отражается в документации, прилагаемой к товару. Данные о погрешности обозначаются знаком процента или «плюса-минуса». Производитель указывает максимально допустимый диапазон отклонений, который получает после калибровки на заводе.

Однако перед использованием можно определить точность мультиметра самостоятельно. Часто два разных экземпляра, выпущенных одним и тем же производителем, могут иметь разные погрешности.

Для правильной оценки лучше использовать абсолютную цифру, которая приводится в конце шкалы погрешностей. Например, если нужно произвести измерения, где диапазон напряжения составляет 2 В, погрешность не должна составлять больше ±41 мВ.

Если вы выявили, что на данном отрезке измерений мультиметр показывает отклонения, больше предусмотренных, ему требуется калибровка. Если правильно провести процедуры, показания будут точнее тех, которые указывает производитель в паспорте товара.

Техника безопасности перед работами

Мультитестер — это многофункциональный портативный прибор, который питается от батарейки (обычно «кроны») и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

«Крона» — батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение — 9 В, ёмкость в среднем — 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко «сгореть», частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
При работе с разъёмом «20А» время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под «ноль».

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде «колпачков». Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров. Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.
