Чем отличается провод от кабеля и шнура

Кобели

Самец домашних животных из вида псовых, собака – кобель.

Чаще всего этот термин можно услышать от кинологов, любителей собак, встретить на кинологических сайтах. При покупке домашнего любимца продавец обязательно уточнит, какого пола животное вам хочется приобрести.

Кобели и суки (второе слово в словосочетании не ругательное, а просто обозначает самку собаки) имеют разные характеры и привычки.

Если слово «кобель» через «а» написали на сайте или в объявлении собаководы – это смешно. Им ли не знать, как называется самец собаки.

Кстати, самцы волка, лисы и прочих псовых тоже называются кобелями.

Иногда иностранцев удивляет употребление данного выражения в бытовых разговорах. Этим словом часто обзывают мужчин, неразборчивых в сексуальных связях.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

  • АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
  • ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
  • ВВГп. Отличается только внешне – плоской формой.
  • ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

  • АВББШв – с жилами из алюминия;
  • ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
  • ВББШвнг-LS – минимум дыма и газов при тлении.

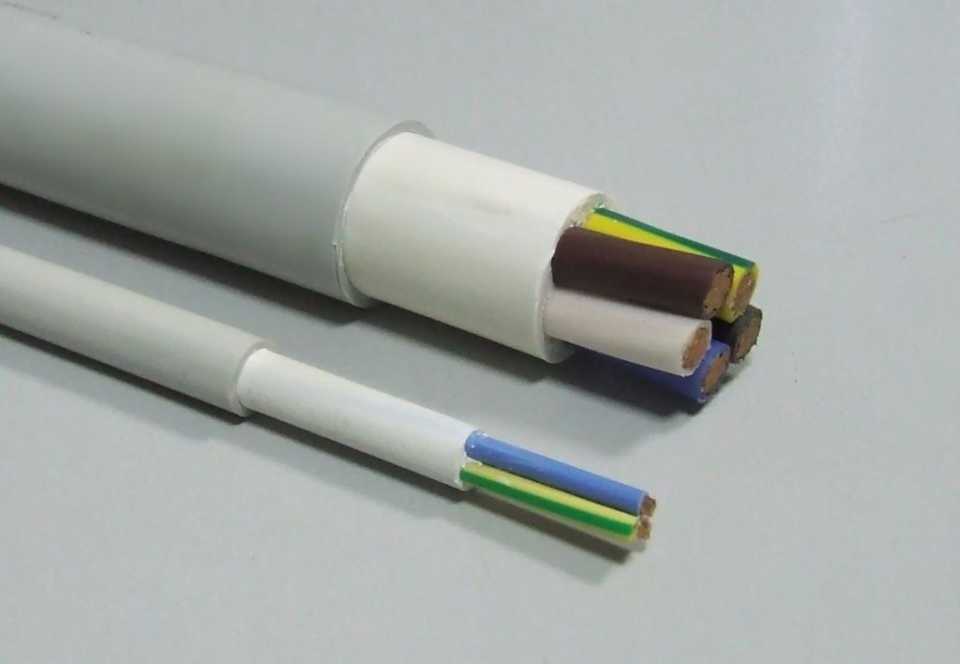

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру. Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров. При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Кабели сигнализации и блокировки

Данная разновидность кабелей используется для управления электрическими механизмами, расположенными на открытом воздухе. Наиболее часто применяются для прокладки вдоль городских и федеральных железнодорожных трасс для регулировки работы стрелок, сигнализирующих устройств, светофоров. Также задействуются, например, для управления шлагбаумами на автомобильных парковках.

Кабели блокировки, как и предыдущие виды, могут использоваться в системах охранной и пожарной сигнализации. Основное отличие данной кабельной продукции заключается в их конструкции, позволяющей осуществлять прокладку кабелей в грунте, на открытом воздухе, в агрессивных средах. Примеры: СБВБбШвнг, СБВГЭнг(A), СБЗПАШп, СБМВБАуБпШп и т. д.

является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля электрического по выгодным ценам.

6 Гибкие жилы (классы 3-6)

6.1 Конструкция

a) Гибкие медные жилы (классы 3-6)

должны быть из отожженной меди с металлическим покрытием или без него.

b) Все проволоки каждой жилы должны иметь один и тот же номинальный диаметр.

c) Диаметр проволок жилы должен быть не более значения, указанного в таблицах 5-8.

d) Допускается обрыв или пропуск проволок в жилах при соответствии электрического сопротивления жил требованиям настоящего стандарта.

e) Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.

6.2 Электрическое сопротивление

Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7, должно быть не более значения, указанногов таблицах 5-8.Таблица 5 — Многопроволочные круглые жилы класса 3 для одножильных и многожильных кабелей и проводов

Номинальное сечение, мм Диаметр проволок жилы, мм, не более Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более
Жила из отожженной меди Жила из алюминия или алюминиевого сплава
Проволока без покрытия Проволока с металлическим покрытием
0,50 0,33 39,6 40,7
0,75 0,38 25,5 26,0
1,0 0,43 21,8 22,3
1,5 0,53 14,0 14,3 23,4
2,5 0,69 7,49 7,63 12,5
4 0,87 4,79 4,88 8,00
6 0,65 3,11 3,17 5,20
10 0,82 1,99 2,03 3,33
16 0,65 1,21 1,24 2,02
25 0,82 0,809 0,824 1,35
35 0,69 0,551 0,562 0,921
50 0,69 0,394 0,402 0,658
70 0,69 0,277 0,283 0,470
95 0,82 0,203 0,207 0,338
120 0,79 0,158 0,161 0,264
150 0,87 0,130 0,132 0,211
185 0,87 0,105 0,107 0,175
240 0,87 0,0798 0,0814 0,134
300 0,87 0,0654 0,0666 0,109
400 0,87 0,0499 0,0509 0,0835
500 0,87 0,0393 0,0401 0,0657
Для многопроволочных жил из алюминиевого сплава, имеющих то же номинальное сечение, что и алюминиевые жилы, значение электрического сопротивления должно быть согласовано между изготовителем и заказчиком, если оно не установлено в стандартах или технических условиях на кабельные изделия.

Таблица 6 — Многопроволочные круглые медные жилы класса 4 для одножильных и многожильных кабелей, проводов и шнуров

Номинальное сечение, мм Диаметр проволок жилы, мм, не более Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более
Проволока без покрытия Проволока с металлическим покрытием
0,05 0,11 366,6 383,7
0,08 0,13 247,5 254,6
0,12 0,16 165,3 170,3
0,20 0,21 89,1 91,7
0,35 0,27 57,0 58,7
0,50 0,31 40,5 41,7
0,75 0,31 25,2 25,9
1,0 0,31 19,8 20,4
1,5 0,41 13,2 13,6
2,5 0,43 8,05 8,20
4 0,53 4,89 4,99
6 0,53 3,28 3,35
10 0,53 2,00 2,04
16 0,53 1,21 1,24
25 0,53 0,776 0,792
35 0,59 0,547 0,558
50 0,59 0,393 0,401
70 0,59 0,281 0,286
95 0,59 0,201 0,205
120 0,69 0,162 0,165
150 0,69 0,129 0,132
185 0,69 0,104 0,106
240 0,69 0,0808 0,0824
300 0,69 0,0649 0,0661
400 0,69 0,0484 0,0493

Таблица 7 — Гибкие круглые медные жилы класса 5 для одножильных и многожильных кабелей, проводов и шнуров

Номинальное сечение, мм Диаметр проволок жилы, мм, не более Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более
Проволока без покрытия Проволока с металлическим покрытием
0,03 0,09 572,7 599,5
0,05 0,09 400,9 419,6
0,08 0,11 256,6 268,6
0,12 0,11 171,0 179,0
0,20 0,13 108,3 113,4
0,35 0,16 58,3 60,0
0,50 0,21 39,0 40,1
0,75 0,21 26,0 26,7
1,0 0,21 19,5 20,0
1,5 0,26 13,3 13,7
2,5 0,26 7,98 8,21
4 0,31 4,95 5,09
6 0,31 3,30 3,39
10 0,41 1,91 1,95
16 0,41 1,21 1,24
25 0,41 0,780 0,795
35 0,41 0,554 0,565
50 0,41 0,386 0,393
70 0,51 0,272 0,277
95 0,51 0,206 0,210
120 0,51 0,161 0,164
150 0,51 0,129 0,132
185 0,51 0,106 0,108
240 0,51 0,0801 0,0817
300 0,51 0,0641 0,0654
400 0,51 0,0486 0,0495
500 0,61 0,0384 0,0391
625

, 630

0,61 0,0287 0,0292

Таблица 8 — Гибкие круглые медные жилы класса 6 для одножильных и многожильных кабелей, проводов и шнуров

Номинальное сечение, мм Диаметр проволок жилы, мм, не более Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более
Проволока без покрытия Проволока с металлическим покрытием
0,03 0,06 669,8 671,5
0,05 0,06 396,9 397,9
0,08 0,06 267,9 268,6
0,12 0,09 174,4 174,8
0,20 0,11 113,1 113,4
0,35 0,11 59,5 59,6
0,50 0,16 39,0 40,1
0,75 0,16 26,0 26,7
1,0 0,16 19,5 20,0
1,5 0,16 13,3 13,7
2,5 0,16 7,98 8,21
4 0,16 4,95 5,09
6 0,21 3,30 3,39
10 0,21 1,91 1,95
16 0,21 1,21 1,24
25 0,21 0,780 0,795
35 0,21 0,554 0,565
50 0,31 0,386 0,393
70 0,31 0,272 0,277
95 0,31 0,206 0,210
120 0,31 0,161 0,164
150 0,31 0,129 0,132
185 0,41 0,106 0,108
240 0,41 0,0801 0,0817
300 0,41 0,0641 0,0654

Электрическое сопротивление многожильных кабельных изделий с жилами классов 4-6, скрученных с кратностью шагов менее 10 диаметров по скрутке, должно быть указано в стандартах или технических условиях на кабельные изделия.

Ассортимент кабельной продукции

Кабельная продукция – это любые виды изолированных и неизолированных проводников для передачи информации или энергии.

Основное предназначение кабеля – передача электрической энергии. Уже давно электроэнергия является основой работы абсолютно всех предприятий и проведения любых промышленных процессов, а также обеспечения комфортной и удобной жизни людей.

Кабель используется для передачи сигналов, он применяется для энергообеспечения любых коммунальных объектов, промышленных предприятий и различных учреждений, а также в высоковольтных линиях электропередач.

Сфера применения кабельной продукции очень широка – она обязательно используется для обеспечения людей телефонной и радиосвязью, проводит телевизионный сигнал и необходима в любых магистральных средствах связи.

Среди основных видов такой продукции можно выделить следующие:

  • Провода
  • Шнуры
  • Ленты
  • Оптические кабели
  • Кабели с металлическими токопроводящими жилами
  • Шины

Провод представляет собой сочетание неизолированной и одной и более изолированной жилы, поверх которых располагается неметаллическая оболочка. Иногда она может быть заменена обмоткой из волокна либо же хорошей проволоки.

Шнур – это особый вид кабеля, который отличается гибкостью и малым сечением. Состоит он из нескольких жил, максимальное сечение каждой из них не должно превышать 1,5 мм.

Жилы могут быть скручены или уложены параллельно, поверх жил наносится оболочка. Тип ее зависит от условий эксплуатации шнура.

При выборе кабельной продукции необходимо обращать внимание на производителя, тип кабеля, номинальное постоянное и переменное напряжение, состояние присоединения и частоту. Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации

Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации.

Расшифровка маркировки кабеля

Расшифровка маркировки (буква):

  • 1 – материал жилы, если буква отсутствует, это означает, что жила из меди;
  • 2 – область применения конструкции;
  • 3 – отображает степень гибкости;
  • 4 – изоляционный материал;
  • 5 – бронированный корпус или материал внешней оболочки продукции;
  • 6 – защитный покров, назначение слоя и самой конструкции.

Электрические кабели бывают:

  • алюминиевые;
  • медные.

Электрокабели с медными жилами лучше благодаря их меньшего сопротивления.

Помимо металла токопроводящей жилы подразделяются на:

  • одножильные;
  • многожильные.

Маркировка/технические характеристики и применение

Модель Описание

АВВГ

Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле — от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.

ВВГ

Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.

ПВС

Круглый с медными многожильными проводниками.

ШВВП

Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.

NYM

Аналог ВВГнг, исключительно круглый.

АСБ

С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.

КВВГ

Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.

нг-FRLS

Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.

ВВГнг-FRLS

Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.

FUJIKURA

Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.

СИП

Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

Немного теории: как устроен звук

Задача звуковоспроизводящего устройства – преобразование сигналов. Это может быть как «конвертация» аналоговой информации в цифровую, так и наоборот. Либо же преобразование механической волны в электрический ток, как это происходит при воспроизведении с виниловых носителей.

Аудиосистема в приближённом виде состоит из четырёх функциональных узлов:

  1. Объект воспроизведения плюс звукосниматель. Это может быть цифровой поток при загрузке музыки из интернета, виниловая грампластинка с записанными дорожками, пластиковый компакт-диск с такими же дорожками, только большего разрешения, аудиокассета с намагниченными участками и так далее;

  2. Преобразователь для превращения одного вида энергии в другой. Он конвертирует цифровой сигнал в электроток, поступающий на динамики; он превращает колебания иглы винилового проигрывателя в электроток, идущий к динамикам… Обратные ситуации тоже встречаются – когда требуется превратить электроток во что-то другое. Например, при записи с микрофона;

  3. Усилитель. Ток, который поступает с преобразователя, крайне незначителен. По сути, его сила измеряется в микроамперах. «Раскачать» динамики на 35 Вт он не сможет. Усилитель предназначен для повышения силы тока;

  4. Динамики. На них приходит уже сигнал повышенной мощности. Он вызывает колебания магнита, прикреплённого к перепонке. И она, в свою очередь, вибрирует и толкает воздух, рождая звук.

Каждый их этих функциональных элементов системы воспроизведения музыки связан с другим проводами. И если на кабели между звукоснимателем, преобразователем и усилителем можно в принципе не обращать внимания – они слишком уж короткие – то длинные провода к динамикам уже становятся объектом пристального интереса.

Как известно из школьного курса физики, чем выше длина проводника – тем выше его полное сопротивление. Из-за этого явления часть сигнала просто «не доходит» до приёмника, теряясь в толще кабеля. Например, Ethernet-провода, использующиеся при прокладывании локальных вычислительных сетей, могут иметь длину без усиления до 90 метров. А кабели HDMI начинают терять сигнал уже через 20-30 метров.

При установке акустической системы приходится использовать провода большой длины. Мало того, что сама колонка может находиться на значительном расстоянии от усилителя, так ещё и кабели надо проложить так, чтобы он не мешал под ногами. И, как следствие, длина проводника постоянно увеличивается.

Обычные провода в принципе имеют сравнительно большое сопротивление. У тонких вариантов оно и вовсе достигает нескольких ом на метр. Как следствие, при передаче тока часть сигнала в любом случае теряется. Особенно если по кабелю пересылается одновременно несколько волн различной частоты.

Для решения этой проблемы принято использовать акустические провода. Они состоят чаще всего из бескислородной меди и дополняются позолоченными наконечниками. Всё это призвано уменьшить сопротивление провода, тем самым обеспечив высокоточную передачу сигнала на большие расстояния.

Однако идеализированная картина мира, в котором только кабель влияет на качество звука, склонна несколько рушиться о реальность. Ведь стоит учесть ещё два фактора:

  1. Все элементы аудиосистемы должны быть качественными, относящимися к категории Hi-Fi или Hi-End. Если у вас усилитель класса D вроде Pioneer A 70 DA и акустика типа Tannoy Revolution XT 8F, то их можно соединять хоть найденными в дедушкином гараже проводами. Звук всё равно будет впечатляющим. А даже самые лучшие акустические провода не смогут «вытянуть» аудио с интегрированной в ноутбук звуковой карты с подключёнными динамиками Dexp;

  2. Чем старше мы становимся – тем хуже мы слышим. Исследования учёных подтверждают, что уже после 20 лет человек не может различить сверхвысокие и сверхнизкие частоты.

Таким образом, акустические провода целесообразно покупать при установке оборудования класса Hi-End.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила. Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе. Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами. Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.

Классификация по условиям места эксплуатации

Также разделяют кабели и по условиям применения с точки зрения внешнего воздействия механических нагрузок:

  • Внутри помещений, в траншеях и каналах без влияния сил, способствующих растяжению. Защиту образует намотка стальных лент с антикоррозионным покрытием. Это типовой контрольный кабель КВВГнг, который используется в местах, не предусматривающих сильных механических воздействий, а также угрозы возгорания.
  • В траншеях и грунте без больших внешних усилий на растяжение. Слой брони формируется двойной стальной лентой с дополнительным наружным покровом из поливинилхлоридного пластиката.
  • В грунте и каналах при условии воздействия больших усилий на растяжение. Броню образуют стальные прутья проволоки, покрытые цинковым слоем и покровом из ПВХ-пластиката.

Разница между кабелем и проводом

Отличие кабеля от провода Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

  • буква «А» впереди указывает, что это алюминиевый провод;
  • «П» – медный провод;
  • «ПП» – 2 или 3 плоские медные жилы;
  • следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
  • «Н» — дополнительная защита негорючим наиритом, «В» – винилом;
  • «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
  • «ТО» — противогнилостное покрытие.

Маркировка силового кабеля При маркировке кабелей ГОСТом установлен следующий порядок:

  • Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
  • Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
  • Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
  • Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
  • Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

  • Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
  • Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
  • Устройства связи встречаются в системах сигнализации и проводной связи.
  • Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
  • Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

Провод ПУГНП По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

  • Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
  • В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
  • В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
  • Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
  • Слаботочной связи — ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

История[ | ]

Коммерческое производство телеграфных кабелей началось в Англии в 1851 году. Технология производства телеграфных кабелей развилась на базе канатного производства. До создания специализированных кабельных производств кабели изготовлялись в том числе на канатных фабриках. Из техники производства кабеля слабого тока развилось производство силового кабеля. Старейший в Германии кабельный завод Carlswerk был построен в 1874 году.:5

В 1878 году инженер-технолог М. М. Подобедов организовал в России на Васильевском острове Санкт-Петербурга первые кустарные мастерские для выработки проводников с шёлковой и хлопчатобумажной изоляцией, на которых работало несколько человек. Там же им было создано небольшое предприятие «Русское производство изолированных проводников электричества Подобедовых, Лебурде и Ко», преобразованное в 1888 году в М. М. Подобедова. 25 октября 1879 года Вернеру фон Сименсу () было выдано свидетельство на производство работ в построенном им заводе по изготовлению изолированной проволоки и телеграфных проводов в Васильевской части Санкт-Петербурга (впоследствии ).

Закупка кабеля: как читать маркировку?

Покупая проводку для квартиры, ориентируйтесь на ее маркировку. Именно она заключает в себе всю информацию о товаре.

Первый символ маркировки – буква. Она обычно обозначает материал, из которого выполнена внешняя оболочка кабеля. Возможные варианты:

  • П («провод», иногда это означает, что защитная оболочка выполнена из полиэтилена);
  • В (оболочка защиты выполнена из ПВХ);
  • Р (оболочка из резины);
  • К (перед вами контрольный кабель).

Второй символ в маркировке может принимать только три значения. Это тоже буквы, которые говорят о том, из чего выполнена изоляция отдельных жил:

  • В (ПВХ);
  • П (полиэтилен);
  • Р (резина).

Наличие третьей и последующих букв необязательно. Однако они могут присутствовать и дополнительно характеризовать проводку:

  • нг – горение не распространяется по защитной оболочке;
  • LS – если жила начала плавиться, дыма будет немного;
  • Бб – защита выполнена из пары лент из стали;
  • Шв – герметичная изоляция;
  • Б – кабель бронированный;
  • з – между жилами промежутки заполнены;
  • Э – перед вами экранированный кабель;
  • Г – перед вами кабель с увеличенной гибкостью;
  • П – кабель плоский;
  • ОЖ – жила не сплетенная, а состоит из одной проволоки.

Примеры, как читать маркировку: ШВВП (плоский виниловый шнур, оболочка виниловая, как и изоляция). ПВС (провод соединительный, защищенный виниловой оболочкой).

Внимание! Лидерами продаж среди проводов для проводки в квартире являются кабели ВВГ и НУМ. Первый – медный кабель с ПВХ изоляцией и ПВХ оболочкой

Второй изготовлен по немецким стандартам, поэтому маркировка отличается

НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката

Второй изготовлен по немецким стандартам, поэтому маркировка отличается. НУМ – медный многожильный кабель с резиновой изоляцией и оболочкой из ПВХ-пластиката.

Иногда используется ПУНП – плоский установочный кабель с защитной оболочкой из пластиката ПВХ, изоляция – ПВХ.

Чтобы проводка была долговечной, выбирайте медь, а лучше – многожильную. А чтобы она была еще и безопасной – берите кабели, защищенные ПВХ-пластикатом. Если в вашем деле определяющим критерием является низкая стоимость, то берите одножильный алюминий в полиэтиленовой или ПВХ оболочке. Однако имейте в виду, что пожаров из-за проблем с алюминиевой проводкой случается на 60% чаще, чем с медным аналогом.

Часто задаваемые вопросы

Вопрос №1. Каким проводом заменить старый шнур на утюге?

ШВВП – с тремя жилами сечение 1.5 — 2.5 мм2;

Вопрос №2. Каким кабелем лучше проложить систему видеонаблюдения RG6 или РК-75?

Особого значения не имеет, оба варианта с хорошими характеристиками. Какой кабель доступнее в ваших условиях и дешевле.

Вопрос №3. Говорят что ПУНП плохой кабель, какой тогда использовать для внутренней проводки в доме?

По заявленным характеристикам, очень хороший кабель, но последние годы рейтинг сильно упал много подделок или производители халтурят, сечение меньше изоляция тоньше. Воспользуйтесь ПВС или ППВ.

Вопрос №4. Какой провод поставить на электрический мотоблок?

Шнур ШВВП, еще лучше кабель КГ, сечение в зависимости от мощности, но не мене 1,5мм2 и количество жил зависит от электромотора, однофазный или трех фазный.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
