Как проверить дрель мультиметром

Как работает двигатель стиральной машины: разновидности

Перед проведением диагностики вы должны понимать, какой тип мотора находится в вашей стиральной машине и как он работает. Различают три основных типа: асинхронный, коллекторный и инверторный двигатель центрифуги стиральной машины-автомат и полуавтомат.

Асинхронный устанавливается в стиралках Bosch, Сименс, Милле, Ардо и Канди. Дешевый и тихий мотор имеет простую конструкцию: статор и ротор. Большие габариты и низкая производительность оставили асинхронный двигатель в прошлом. Поэтому он использовался в ранних моделях вышеуказанных машин.

Коллекторный двигатель сегодня активно используется в марках СМА Indesit (Индезит), Аристон, Занусси, Электролюкс, Самсунг, Веко. Мотор ременного типа имеет компактные габариты и достаточную мощность. Передает обороты с помощью ремня на шкив барабана. Его конструкция немного сложнее предыдущего типа: статор, ротор, две щетки и таходатчик, который контролирует его обороты.

Прямоприводной (инверторный) современный двигатель только начал покорять пользователя. Устанавливается на моделях LG, Самсунг. Мотор не имеет ремня, а напрямую крепится к барабану, передавая ему обороты. Его строение схоже с асинхронным мотором, но прямоприводной компактен, мощен и редко выходит из строя.

Коммутирующая аппаратура

Для пуска вращения обмоток используется плата либо реле. Чтобы начать разбираться с вопросом, как проверить обмотку электродвигателя, нужно расцепить подводящую цепь. Через неё могут «звониться» элементы платы управления, что внесет ошибку в измерения. При откинутых проводах можно измерить поступающее напряжение, чтобы быть уверенным в исправности электронной схемы.

В двигателях бытовой техники часто применяется конструкция с пусковой обмоткой, сопротивление которой превышает значение рабочей индуктивности. При замерах учитывают тот факт, что могут присутствовать токосъемные щётки. В месте контакта с ротором часто появляется нагар, очистив его, нужно восстановить надежность прилегания щеток во время вращения.

В стиральных машинках применяются малогабаритные двигатели с одной рабочей обмоткой. Вся суть диагностики сводится к замерам её сопротивления. Ток замеряется реже, но по снятию характеристик на разных оборотах можно сделать выводы об исправности мотора.

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

• разбитые подшипники;
• попавшие внутрь механические частицы;
• неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

• коллекторные с щеточным механизмом;
• асинхронные однофазные;
• синхронные и асинхронные трехфазные.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

https://youtube.com/watch?v=0ETLJv5cGQ4

Диагностика якоря

Проверить исправность электродвигателя тоже можно с помощью цифрового специального устройства проверки якорей Э236. Для этого помещают якорь на призму приборчика, который потом подключают к сети.

Процесс диагностики включает в себя следующие шаги:

1. располагают ножовочное полотно параллельно пазу исследуемой детали;
2. удерживая одной рукой металл, другой медленно проворачивают якорь.

При наличии межвиткового замыкания полотно, близкорасположенное к пазу, начнет вибрировать и притягиваться к механизму.

Наглядная демонстрация проверки якоря показана по видео:

Как прозвонить электродвигатель на стенде

Чтобы оперативно прозвонить обрыв в цепях движка, можно воспользоваться рабочим стендом с источником постоянного тока, инвертором, цифровым вольтметром, компаратором напряжений, световым индикатором и зуммером обрыва.

На нём же можно определить междувитковое замыкание.

Типы электродвигателей и особенности ремонта

Данные устройства производятся в разных конструктивных исполнениях. Выход из строя обмотки в промышленности ремонтируется отправкой двигателя в ремонтный цех, где двигатели разбирают, чистят, ревизируют.

Потом неисправные обмотки перематывать стараются на специальных намоточных установках. После этого собирают и проверяют двигатели на рабочих оборотах с измерением тока холостого хода и под предполагаемой нагрузкой.

Электродвигатели подразделяются на два типа:

• с короткозамкнутым ротором моторы представляют собой простоту изготовления, дешевизну и имеют высокий коэффициент полезного;
• с фазным ротором, используют такое конструктивное решение при недостаточном напряжении питающей сети, если этого питания не хватает для запуска устройства.

Неисправность таких устройств в быту устраняется совместно с сервисной службой или сдачей этого мотора в мастерскую. Но, что же делать если поблизости нет сервиса и нет возможности отдать в ремонт профессионалам?

Единственный вариант попробовать разобрать в домашних условиях и обеспечить перемотку самостоятельными силами. Перематывать обмотки может человек, обладающий минимальными знаниями о способе проведения перемотки.

Разборка электродвигателя

Перед разборкой необходимо обработать мотор влажной чисткой, затем очистить ветошью. Откручиваем крышку вентилятора, снимаем последовательно все болты. После этого спрессовываем вентилятор, предварительно открутив его фиксирующий болт.

Откручиваем крепления подставки и крепление фланцев. Отсоединяем борно электродвигателя с клеммником. Все крепления и болты надо складывать отдельно, чтобы не было проблем в дальнейшем со сборкой. Откручиваем передний фланец вместе с ротором и вытаскиваем.

Разное устройство электродвигателей заставляет предварительно задумываться: «Какая из обмоток вышла из строя роторная или статорная». С помощью приборов омметра и мегоомметра проводим проверку обмоток.

Прозваниваем двигатель омметром между тремя фазными выводами на одинаковость сопротивления. Проверяем омметром каждую фазу на землю, сопротивление должно быть порядка нескольких мегоОм и выше. Затем берём мегоомметр и проверяем сопротивление изоляции каждой обмотки на корпус.

Определились с неисправной обмоткой, в нашем случае неисправна обмотка статора, а ротор имеет неразборную конструкцию. Демонтаж статора не совсем простая задача, как казалось бы на первый взгляд.

Если обмотка оплавилась очень сильно и электродвигатель вышел из строя от перегрева, то выбивать её не понадобится, она достаточно легко снимется со своих мест крепления. Случилось так, что обмотка подгорела немного или она в обрыве, то лак очень хорошо будет держать, и даже попытки сбить зубилом не приведут к полному удалению старых частей.

Как вариант, можно развести костёр и нагреть корпус статора чтобы весь лак внутри выгорел. После таких действий старые отложения высыпятся сами.

Необходимо дать остыть корпусу на воздухе, не прибегая к жидкостному охлаждению, в противном случае корпус не выдержит разности температур и треснет. Зачистка внутренней поверхности требуется до состояния блеска. Не должно остаться окалин от оплавленного лака и меди.

Потребуется подсчёт количества витков и параметры провода. Подбираем для перемотки именно обмоточный провод. Эта проводка имеет особенные свойства. По форме бывают округлые и прямоугольного сечения.

Проводка обладает очень малым сопротивлением изоляции. В мастерских по ремонту имеются механические устройства намотки обмоток, провода берутся с повышенной прочностью изоляции, в маркировке добавляется буква М. Мы проводим перемотку своими руками, поэтому возьмём провод с обычной изоляцией с параметрами соответствующими предыдущей.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

{SOURCE}

Общее назначение

Это многофункциональное устройство, предназначенное для измерения целого ряда параметров электрического тока. Современный мультиметр, даже полупрофессиональный, предназначенный для бытовых нужд, способен измерять:

• переменное и постоянное напряжение;
• переменный и постоянный ток (силу тока);
• сопротивление.

Это минимальный перечень функций, которыми обладает даже самое простое устройство. Более сложные имеют функции прозвонки диодов и транзисторов, проверки целостности кабелей и т.п. Есть модели, которые позволяют мерить даже температуру.

Обычный бытовой прибор используется в сетях, напряжение которых не выше 1000 вольт постоянного или 750 вольт переменного тока. Чтобы измерить высокое напряжение, применяется только профессиональный высоковольтный мультиметр.

Проверка ротора

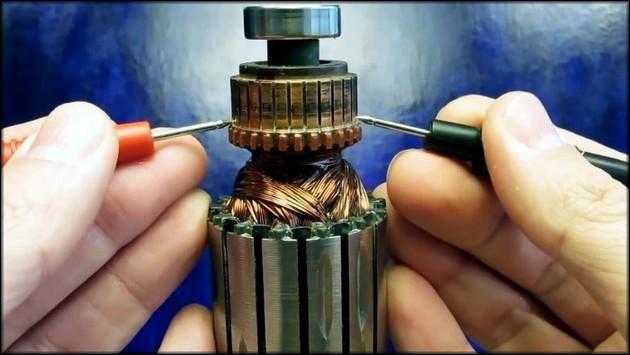

Проверяемый ротор извлекают из статора ЭД, подготавливают мультиметр. Диагностируют якорь таким образом:

• рычажок тестера в режиме омметра устанавливают напротив отметки 200 Ом;
• вставляют в гнёзда «+» и «−» измерителя штырьки красного и чёрного проводов;
• щупами этих проводов прикасаются к ламелям коллектора с противоположных сторон (тест 1800). Проверка продолжается, смещая щупы поочерёдно к следующим пластинам по кругу;
• также делают замеры сопротивления между соседними ламелями, перемещая щупы по кругу;
• проверяют наличие замыкания пластин коллектора на продольные платины рамок корпуса ротора. Каждую ламель замыкают поочерёдно на пластины якоря. На экране тестера должна всё время отображаться цифра «1».

В процессе тестирования все показания прибора записывают. Результаты замеров на каждом этапе диагностики должны быть равной величины. Это будет свидетельствовать об исправности ротора. Когда показания прибора будут иными, то тогда это будет означать либо короткое замыкание, либо обрыв проводников в местах замеров.

Непосредственная проверка двигателя мультиметром

Наиболее распространенные поломки делятся на две основные группы:

• присутствует контакт там, где он не должен быть;
• отсутствует контакт там, где он должен быть.

Рассмотрим, как прозвонить однофазный электромотор переменного тока с помощью мультиметра. Он имеет две катушки, одна из которых рабочая, а вторая вспомогательная. На уровень работоспособности двигателя огромное влияние имеют уровень надежности контактов, качество изоляции и правильность намотки.

1. Первое, что нужно сделать: проверить наличие замыкания на корпус. Тут нужно помнить о том, что все значения на мультиметре будут приблизительные. Чтобы получить точные данные, понадобится более дорогостоящие и точные устройства измерения.
2. Значение измерений на приборе устанавливаются на максимальные.
3. Щупы соединяют между собой. Так можно убедиться в том, что сам мультиметр исправен и правильно настроен.
4. Затем один щуп соединяют с корпусом привода. При наличии контакта можно подсоединять и второй щуп. Отслеживайте показания.
5. Если ничего не сбоит, коснитесь щупом вывода фаз.
6. При качественной изоляции прибор будет показывать высокое значение сопротивления. Оно может быть в пределах даже нескольких тысяч мегаом.

Помните, что измеряя сопротивление изоляции мультиметром вы всегда будете получать высокие показания (выше допустимых норм). Это связано с тем, что электродвижущая сила прибора составляет максимум 9 В, а двигатель, как мы знаем выполняет работу с напряжением 220 В или даже 380 В. Закон Ома говорит, что величина сопротивления зависит от величины напряжения, поэтому нужно всегда делать скидку на разницу.

Обязательной является и проверка целостности обмоток. Нужно прозвонить все концы, которые входят в клеммную коробку агрегата. Если есть обрыв, то проверку лучше остановить, ведь логики в дальнейшей диагностике нет. Сначала нужно поработать над решением этой проблемы.

Зная правила и порядок прозвона однофазного двигателя с помощью мультиметра, вы можете легко экономить на диагностике и ремонте, когда в двигателе действительно присутствуют лишь мелкие поломки. Но если вы понимаете, что все не так просто или просто не понимаете, что не так с вашим электродвигателем, лучше отнести его к профессионалу, который проведет более детальную проверку дорогостоящими и чувствительными приборами.

Классификация электродвигателей

При проверке электродвигателя на исправность следует учитывать, что не все разновидности моторов могут проверяться подобным образом. Существуют самые различные варианты исполнения электродвигателей, большинство неполадок можно диагностировать при помощи мультиметра. При этом необязательно быть специалистом в этой сфере.

Современные электродвигатели можно разделить на несколько групп:

1. Асинхронный трехфазный с короткозамкнутым ротором. Эта модель пользуется большой популярностью, так как устройство простое и подвергается диагностике при применении обычного измерительного инструмента.
2. Асинхронный конденсаторный, короткозамкнутый с одной или двумя фазами. Такой вариант исполнения устанавливается в бытовой технике, питаться устройство может от обычной сети 220 В. Сегодня подобный электродвигатель также получил широкое распространение, встречается практически в каждом доме. Проверка на неисправность в этом случае проводится при применении стандартного тестера. Однофазная модель обладает экономичностью и практичностью в применении.
3. Асинхронный, оснащенный фазным ротором. Прозвонок этого мотора проводится довольно часто, что связано с более мощным стартовым моментом. Устанавливается эта модель на различном производственном оборудовании и различной крупной технике. Примером назовем краны, подъемники или различные станки.
4. Коллекторные, которые питаются от постоянного тока. Ревизия подобного прибора проводится довольно часто, используется в различных автомобилях для вентиляторов и насосов, дворников. Подобный электромотор может сгореть по различным причинам, своевременная проверка позволяет определить проблему.
5. Коллекторный с переменным током. Ручной электрический инструмент получил весьма широкое распространение. Для передачи вращения устанавливается коллекторный мотор, проверить который можно при помощи мегаомметра.

Причины поломок и способы их устранения

Причина	Что делать?
Поломка ламелей (пластин-контактов) в коллекторе	проверить исправность детали, покрутив ротор вручную: если слышен треск, поломка имеет место; небольшую отслойку металла можно устранить, если изъять деталь и проточить ее при помощи шкурки или специального станка
Обрыв в обмотке ротора или стартера
Износ электрощеток	обнаружить обрыв можно, проведя проверку мультиметром, переведенным в режим измерения сопротивления (сопротивление между ламелями должно находиться в пределах 0.1-0.4 Ом); если произошел обрыв, двигатель целесообразнее всего поменять на новый (или заменить ту его часть, в которой обнаружена неисправность)

Видео расскажет о том, как можно диагностировать неисправности двигателя самостоятельно, не вызывая мастера на дом.

Самые лучшие посты

• Как сделать короб из гипсокартона в ванной – пошаговая инструкция
• Фигуры из гипсокартона или как сделать интерьер стильным и модным
• Декоративный угловой камин из гипсокартона своими руками
• Проводка под гипсокартоном: прокладываем правильно
• Покраска гипсокартона – пошаговая инструкция
• Как стыковать гипсокартон в углах и процесс постройки декоративной ниши
• Подрозетники для гипсокартона: правильный выбор и установка
• Как закрыть батарею гипсокартоном, не теряя тепло в комнате

Статья по теме: Стиральная машина гудит при отжиме

Что учесть при проверке двигателя

И последнее. Нужно просчитать, что выгоднее – восстанавливать исправность изделия или приобрести новое. Это зависит от специфики его эксплуатации, интенсивности использования, необходимости в нем в какой-то момент времени (срочная работа, например). Практика показывает, что после того, как эл/двигатель побывал в мастерской, в «чужих руках», больше полугода он не проработает. Проверено.

Ну а как поступить, решать только вам, уважаемый читатель. По крайней мере, самостоятельно произвести простейшие проверки электрического двигателя на исправность вы уже сможете.

Дополнительное оснащение

Электрические силовые установки довольно часто снабжаются специальными дополнительными элементами. Они предназначены для защиты устройства и оптимизации работы. Наиболее распространенным дополнительным оборудованием можно считать:

1. Термический предохранитель. При повышении температуры до критического значения может нарушиться целостность изоляции. Термический предохранитель позволяет решить проблему с целостностью изолирующего материала. Как правило, предохранитель убирается под изоляцию обмотки или фиксируется на корпусе. Получить доступ к выводам довольно просто, при применении обычного тестера можно получить требующуюся информацию.
2. В последнее время часто термический предохранитель заменяют на температурное реле. Выделяют два типа: замкнутый и разомкнутый. Марка устройства указывается на корпусе. Реле выбирается в соответствии с техническими параметрами электрического двигателя.
3. Датчики оборотов устанавливаются на стиральных машинах. Подобное оборудование работает по принципу измерения разности потенциалов в пластинке, через которую проходит наиболее слабый ток. При этом есть три контакта, третий предназначен для проверки тока в рабочем режиме. Не рекомендуется проверять величину электропитания на момент включенного двигателя, так как это может привести к сгоранию измерительного прибора.

Обычный мультиметр может применяться для диагностики самых различных показателей, а также проверки неисправностей. Однако если этот измерительный прибор не позволил выявить неполадку, то могут применяться другие специальные инструменты. Их высокая стоимость определяет низкую доступность. Кроме этого, профессиональным оборудованием нужно уметь правильно пользоваться.

Важно не только определить основные показатели, но и правильно их интерпретировать. Именно поэтому при отклонении показателей от нормы многие решают сдать электрический двигатель на проверку в фирму, которая специализируется на тестировании и ремонте подобного оборудования

Как провести диагностику электродвигателя в домашних условиях?

Легче всего проверить на исправную работу коллекторный мотор. Его проще снять в домашних условиях и можно проверить без применения профессионального дорогостоящего оборудования.

Что касается электродвигателей с прямым приводом, для их диагностики нужна система управления, да и снимать его придется вместе с баком, поскольку он является его неотъемлемой частью. Статор закреплен на болты к раме самой стиральной машины автомат, ротор также имеет жесткое крепление, которое в большинстве случаев не разборное. Ремонт таких стиральных машин чаще всего проводится только в сервисных центрах.

Как провести проверку мотора с прямым приводом?

Чаще всего, проверить такой двигатель можно только путем анализа выдаваемых ошибок на дисплее или сервисного меню стиральной машины. По коду ошибки, появляющемся на дисплее, можно обнаружить витковое замыкание, диагностировать обрыв электросети, выход из строя щеток.

Более сложная и профессиональная проверка и ремонт производится квалифицированными мастерами с использованием специального лабораторного и стендового оборудования.

Как проверить коллекторный двигатель?

Самый распространений двигатель, используемый в современных моделях стиральных машин. Проверить коллекторный двигатель стиральной машины можно самостоятельно в домашних условиях. Для начала электродвигатель необходимо извлечь из корпуса машины автомат. Сначала откручивается задняя или передняя стенка корпуса (в зависимости от модели стиральной машины). Сам мотор находится под баком с задней стороны и прикреплен к металлической раме  шпильками или болтами. Электрическое соединение оснащено через клеммы, которые легко размыкаются.

После того, как мотор будет извлечен, необходимо произвести последовательное соединение статора и ротора, а на концы подать сетевое напряжение в 220 Вт. Лучше всего, если оно будет подаваться через дополнительный балласт. В качестве него можно использовать ТЭН, главное чтобы мощность оборудования с активным сопротивлением было не менее 500Вт. Если после подключения к электросети двигатель производит вращение, а автотрансформатор не сильно нагревается, на этом этапе можно диагностировать нормальную работу мотора.

Тестирование статора

Первым делом отсоединяют провода статора. Затем производят визуальный осмотр внешнего состояния деталей. Допустимо незначительное потемнение обмотки электродвигателя, что является результатом старения лака. Подготавливают мультиметр. Для начала прибор устанавливают в режим сопротивления — рычаг переводят на отметку 200 Ом. Далее поступают следующим образом:

• щупами прикасаются к оголённым концам проводов одной катушки статора;
• также поступают со второй катушкой. Критерием исправности обмоток будет равенство результатов измерений;
• способ, как определить межвитковое замыкание на обмотках, состоит в том, что мультиметр устанавливают в режим измерения индуктивности. Если таковой на приборе не предусмотрен, то берут специальный тестер;
• проверку обмоток электродвигателя на индуктивность осуществляют точно также, как и в предыдущем случае — щупы подсоединяют поочередно к проводам двух катушек. Оба показания прибора должны быть практически равны.

Дополнительный конструктив двигателей

Часто состав двигателей пестрит дополнительными элементами, оптимизирующими работу, выполняющими защитную, иную функцию. Сюда нужно отнести варисторы. Резисторы, соединяющие каждую щетку с корпусом, при резком росте напряжения замыкают искру. Осуществляется гашение. Такие явления, как круговой огонь на коллекторе, приводят к преждевременному выходу оборудования из строя.

Явление наблюдается в результате возникновения противо-ЭДС. Механизм генерации достаточно прост: при изменении тока в проводнике образуется сила, противодействующая процессу. В процессе перехода на следующую секцию феномен вызывает возникновение разности потенциалов щетка-нерабочая часть коллектора. При напряжениях свыше 35 вольт процесс вызывает ионизацию воздуха зазора, наблюдаем в виде искры. Одновременно ухудшаются шумовые характеристики оборудования.

Данное явление, однако, используется отслеживать постоянство скорости вращения вала коллекторного двигателя. Уровень искрения определен числом оборотов. При отклонении параметра от номинала тиристорная схема изменяет угол отсечки напряжения в нужную сторону, чтобы вернуть скорость вала к номинальной. Подобные электронные платы часто встретим в составе бытовых кухонных комбайнов или мясорубок. Состав двигателя следующий:

Электрический двигатель

1. Термопредохранители. Температура срабатывания выбирается, чтобы уберечь изоляцию от выгорания, разрушения. Предохранитель укреплен на корпусе электродвигателя стальной дужкой, либо прячется под изоляцией обмоток. В последнем случае наружу торчат выводы, легко можно прозвонить мультиметром. Проще проследить, заручившись помощью тестера, индикаторной отвертки, на какие ножки разъема выходит схема защиты. В нормальном состоянии термопредохранитель дает короткое замыкание.
2. Вместо предохранителей частот ставятся температурные реле. Нормально разомкнутые или замкнутые. Чаще используется последний тип. На корпусе пишут марку, можно в интернете найти соответствующий тип элемента. Дальше действовать согласно найденной информации (тип, сопротивление, температура срабатывания, положение контактов в начальный момент времени).
3. На двигателях стиральных машин часто ставят датчики оборотов, тахометры. В первом случае выводов три, во втором – два. Принцип действия датчиков Холла основан на изменении разницы потенциалов в поперечном направлении пластинки, по которой течет слабый электрический ток. Соответственно, два крайних вывода служат для подачи питания, должны давать короткое замыкание (небольшое сопротивление), тогда как выход можно проверить только под действием магнитного поля в рабочем режиме. Для этого нужно подать питание согласно электрической разводке. Рекомендуем скачать техническую информацию (data sheet) на присутствующий в электродвигателе датчик Холла. Придуманы другие варианты. Можно измерить питание тестером на включенной стиральной машине. Полагаем читатели понимают опасность манипуляций. Лучше будет электродвигатель снять, питание подать отдельно, только на датчик Холла. Затем все зависит от конструкции. Если на роторе магнит постоянный, достаточно просто повращать ось рукой, чтобы на выходе датчика Холла появились импульсы (фиксируется тестером). В противном случае понадобится изъять сенсор. Заручившись помощью постоянного магнита, проверяется работоспособность. Датчик Холла в составе электродвигателя обычно служит для контроля скорости вращения.

Подключение штекеров

Перед тем, как измерять напряжение, мультиметр надо выставить в соответствующий режим. Для маркировки напряжения используются либо аббревиатуры ACV — переменное, и DCV — постоянное, либо пиктограммы, дополняющие обозначение V — вольтаж. Так, V

— это переменное напряжение. V с горизонтальной длинной чертой, под которой три коротких — это постоянное.

Обратите внимание! Если на вашем приборе есть только обозначение V, значит, он способен автоматически определять, переменное оно или постоянное. Кроме пиктограмм, обозначающих тип напряжения, на корпус мультиметра нанесены диапазоны величин

Большинство бытовых приборов имеют границы измерения до 750 В переменного и до 1000 В постоянного напряжения.

Черный щуп — это либо минус, либо «ноль». Он всегда устанавливается в гнездо мультиметра, обозначенное COM. Красный щуп — либо плюс, либо «фаза». Для его подключения выбирается гнездо, снабженное соответствующей маркировкой. Если гнезд только 2 — вопрос снят, если больше — выбирайте то, около которого есть символ V.

Другие гнезда могут быть маркированы либо 10-20А, либо mA — соответственно для измерения силы тока (сверхбольшой или сверхмалой), либо иметь другие обозначения и соответственно предназначения. Гнездо для вольтажа всегда одно.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

1. Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
2. Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, стиральных машинах и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели. Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков. Тем не менее, во всех случаях часто приходится проверять якорь электродвигателя в домашних условиях.

Проверка борно

Если после прозвонки остались подозрения, нужно вскрыть клеммную коробку (борно). Часто можно увидеть, что в борно плохо затянут крепеж, или отгорели провода. Если для соединения используются гайки, нужно на каждой клемме проверить протяжку не только верхней гайки, которой прикручен питающий проводник, но и осмотреть гайку, которая держит вывод обмотки, уходящий внутрь двигателя.

При отсутствии мультиметра допускается в первом приближении проверять обмотки на обрыв при помощи универсального пробника-прозвонки. Однако, при этом невозможно определить межвитковое и короткое замыкание в обмотках.

Выводы

Проверки состояния электродвигателя мультиметром с положительным результатом можно охарактеризовать тем, что все параллельные замеры контактов статора и ротора должны быть одинаковыми. В случае отклонений от этих требований искать поломку или обрыв проводников нужно в местах замеров. Следует учитывать то обстоятельство, что бытовые тестеры часто допускают некоторую погрешность измерений. В отличие от цифровых приборов стрелочные приборы более точны. Чтобы это проверить, в режиме 200 Ом щупы замыкают. На экране должен появиться «0» либо другая цифра от 0.1 до 0.2 Ом. Это и будет являться погрешностью тестера.
