Клемма заземления: разновидности, основные технические характеристики и рекомендации по выбору

Требования к заземляющей клемме

Говоря о том, как заземляется сварочное оборудование, когда требуется надежный контакт заземляющего устройства с металлической деталью, которая находится в работе, стоит отметить использование заземляющих клемм. Наиболее ходовой вариант – зажимы формата «крокодил».

К клеммам, как и к другим фиксаторам заземляющей системы, предъявляются определенные требования. Так, их проверяют на:

  • прочность – зажим должен быть устойчив не только к механическим нагрузкам, но и к температурным изменениям;
  • надежность фиксации – клемма должна крепко крепить заземляющий кабель на рабочей заготовке;
  • соответствие «крокодила» параметрам сварочного аппарата – он должен выдерживать силу тока до 300 ампер.

Последнему требованию соответствуют зажимы типа «КЗ-300». Они как раз рассчитаны на работу с оборудованием, чья нагрузка доходит до 300 ампер.

Заземляющие клеммы отлично справляются со своей задачей, так как заземление сварочного оборудования непременно требует сочетания прочного соединения элементов системы и минимального сопротивления конструкции.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Зануление, заземление, заземлитель – в чем разница

Цель данной статьи – дать развернутое описание заземления и всего, что с ним связано. В первую очередь необходимо обозначить разницу между этими понятиями. Не стоит путать заземление, заземлитель и заземляющее устройство при наладке сварочного оборудования. Так, заземление – это запланированный контакт оборудования или некоторых его частей с заземляющим устройством.

Иными словами, заземление – это процесс, а заземляющее устройство и заземлитель – нет. Заземляющее устройство представляет собой ансамбль заземлителя и заземляющих проводников. Заземлителем же может быть один либо несколько элементов, проводящих ток. Чаще всего эту роль играет кабель. Его главная задача – соединить сварочный аппарат с землей и передавать на нее вышедшую из-под контроля электроэнергию.

То, как заземляется сварочное оборудование, определяется целью и функциями заземляющего устройства. Так, последние условно подразделяются на три типа: защитные, грозозащитные и рабочие. Их задача обозначена в самом названии: защитные устройства оберегают людей и животных от удара током при соприкосновении со сварочной установкой. Они пригодятся в случае, если кабель фазы соприкоснется с металлической частью установки, не предназначенной для передачи тока, тем самым передав на нее напряжение.

Грозозащитные устройства направляют электричество от удара молнии в землю, заземляя при этом стержневые или тросовые разрядники и молниеотводы.

Рекомендуем статьи по металлообработке

  • Марки сталей: классификация и расшифровка
  • Марки алюминия и области их применения
  • Дефекты металлический изделий: причины и методика поиска

Рабочие устройства, отвечающие за заземление оборудования, обеспечивают его бесперебойный режим работы в штатных и в аварийных условиях. Иными словами, защита такого типа нацелена не на безопасность мастера, а на обеспечение исправного функционирования агрегата.

Существуют также устройства, которые одновременно выполняют и защитные, и рабочие функции. По своей природе заземлители разделяются на естественные и искусственные. Разница не в том, что одни рукотворные, а другие – нет. Дело в том, что естественные изначально задумывались не как заземлители. Это может быть арматура в металлическом каркасе бетонного строения или водопровод

Важно знать, что нельзя использовать в качестве заземлителя трубы, имеющие изоляционное покрытие. А вот искусственные – это заземлители, которые были специально созданы для этих целей

Зануление – это факт создания связи между металлическим каркасом электрического прибора и нейтральности генератора или трансформатора. Как правило, для этого используется отдельный кабель, который так и называется – нулевой. Функция зануления заключается в создании возможности автоматического отключения питания от прибора, если произойдет короткое замыкание. Так, при возникновении проблемы аварийный участок будет моментально обесточен предохранителем или автоматом.

Масса для сварки своими руками

Для желающих создать зажим собственными руками и сэкономить финансовые средства предлагаем ознакомиться с инструкцией.

Магнитная масса для сварки является если не наиболее распространенной, то наиболее желанной, поэтому процесс её изготовления будет показан далее.

Процесс отличается простотой, понадобится минимум инструментов, а детали могут быть под рукой.

Исполнителю понадобится: магнит; две шайбы по размеру магнита можно изготовить из листового металла; болт и гайка для зажима сварочного кабеля.

Держатель массы сварочный собирается в несколько этапов:

  • у шайбы, которая будет служить контактом, сверлят отверстие, соответствующее диаметру шляпки болта;
  • верхушку болта необходимо сточить до толщины шайбы;
  • затем эту конструкцию сваривают и зачищают; должна получится деталь в виде гриба с ножкой из резьбы;
  • магнит надевают на болт, сверху – вторую шайбу;
  • в последнюю очередь на шток с резьбой крепится конец кабеля, всю конструкцию стягивают гайкой.

Такая самодельная масса для сварки будет хорошим вариантом экономии средств и подойдет для домашних мастеров. Хотя найдется и немало критиков. Что выбирать, самоделку, дешевое изделие или дорогой профессиональный инструмент, выбирайте сами.

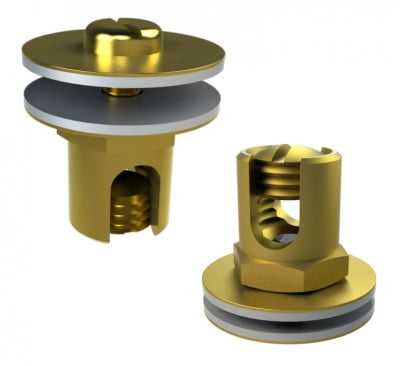

Технические характеристики заземляющих крепежей

Клыковой тип клеммы применяется для плотного соединения деталей, поддающихся свариванию. Максимальная токопроводимость материала составляет 200 А. Губки раскрываются до 50 мм. Габариты детали составляют 140*20*75 мм. Масса клеммы 190 г.

Клемма заземления мощностью 600 А

Клемма заземления «барашек»

Клемма «КЗ 31 КОРД» имеет ряд особенностей, произведена в России. Способна пропускать ток до 315А. Габариты 145*30*95. Раскрывается крепеж на расстояние до 50 мм, масса его составляет 30 г. Все элементы подобного бренда имеют свой показатель тока, в зависимости от цифры, указанной на модели клеммы.

Клемма Banana — это еще один вариант крепежа, представляется в виде соединительной шины. Обычно применяется такая деталь для монтажа сварочного или любого приборного шкафа. Она монтируется к корпусу металлического приспособления и соединяется с проводником, ведущим к заземлению.

Клемма «МКЗ-60» — магнитный вариант крепежа, его токопроводимость достигает высокого значения до 600 А. Их подсоединяют к изделию, подвергающемуся обработке. Обычно такими элементами выступают соединительные рейки или провода, магнитные проводники.

Если сравнить несколько разновидностей клемм, то последний тип считается самым дорогостоящим.

С этим читают

Почему окисляются клеммы аккумулятора?

От того, что нет герметичности либо сильно парит из газоотвода, или кипит аккумулятор о чём подробно описано в статье «Почему закипает аккумулятор».

Пары электролита попадают на токоотвод и конденсируются в виде белого налёта. Неприятное и некрасивое явление, которое легко отчищается, но это ухудшает контакт, нагревается клемма и происходит много всяких недоразумений.

Разгерметизация между токоотводом и корпусом аккумулятора чаще всего встречается на дешевых аккумуляторах.

Если появились вокруг токоотвода микротрещины, то их нужно своевременно запаять клеевым пистолетом, предварительно очистив и обезжирив поверхность вокруг токоотвода.

Ответственные производители сделали газоотвод в сторону от токоотвода, чтобы как можно меньше паров в случае кипения электролита попадало на токоотвод и клемму.

Как избавиться от окисления клемм?

На некоторых аккумуляторах предусмотрены специальные кольца. Они, конечно, не спасают на 100% от окисления, но, тем не менее, какую-то защиту они приносят.

На многих качественных аккумуляторах также устанавливают подъёмные кольца и обруч-зажим.

Времена подручных средств постепенно проходят и все больше автолюбителей переходят на профессиональные средства ухода и профилактики.

В частности, хорошо зарекомендовали себя такие устройства как чистик.

С помощью чистика тщательно очищаем внутренний конусный диаметр клемм, срезаем небольшой слой свинца, чтобы получилась абсолютно гладкая ровная поверхность. Это нужно для плотного пятна контакта.

Далее очищаем токоотводы, чтобы не было малейших признаков окисления.

Если у вас еще нет чистика, то данные операции можно проделать с помощью наждачной бумаги. Хотя, конечно, качество обработки будет пониже.

После обработки токоотводов корпус аккумуляторной батареи необходимо промыть раствором соды.

Как заземляется сварочное оборудование

Любые устройства, питающиеся от электросети, согласно требованиям ПУЭ должны заземляться, что гарантирует надёжную защиту работающего на них персонала от случайного поражения электрическим током.

Заземление сварочного аппарата, относящегося к категории таких электрических приборов, также считается обязательным. В инструкции к любому инвертору или трансформаторному сварочному оборудованию указано, что включать его без заземления запрещено.

Правила заземления сварочных аппаратов

Согласно правилам безопасности, любое электрическое оборудование должно быть заземлено – заземление сварочного аппарата не является исключением. В данном материале описаны основные правила заземления различного сварочного оборудования.

Зачем заземлять

Стационарное сварочное оборудование, вне зависимости от схемы подключения к электрической сети, в большинстве случаев имеет отдельный заземляющий контур. Обычно, один конец заземляющего кабеля, крепится к металлическому корпусу сварочного аппарата, а другой – к вкопанному в землю металлическому стержню.

Благодаря такому соединению корпуса сварки с поверхностью земли, возникает равенство потенциалов между ними.

Поскольку электросварочное оборудование работает с большими по величине токами, заземление может спасти жизнь.

Основные требования

Заземление делают медным кабелем сечением минимум 6 мм или металлической арматурой сечением минимум 12 мм.

Крепят медный кабель к корпусу через специальный болт на установке, помеченный надписью «Земля» (возможно и другое обозначение).

Кроме основного электросварочного оборудования, в аппаратах для дуговой сварки необходимо заземлять и тот зажим вторичной обмотки, к какому подключается проводник, идущий к свариваемой детали.

Если кабель, подводящий ток, двужильный, то для заземления сварочного трансформатора нельзя применять провода «ноль» и «фаза».

Основные требования по обеспечению электробезопасности:

  • все нетоковедущие элементы сварочных установок должны быть подключены к заземляющему контуру;
  • сварочные аппараты, для подключения к заземляющему контуру, оснащаются специальным болтом с соответствующим обозначением, к которому прикреплен заземляющий провод;
  • для каждой электрической установки должна быть предусмотрена отдельная точка заземления;
  • запрещается сварочные аппараты заземлять последовательно;
  • если нет никакой возможности заземлить оборудование, необходимо использовать устройство защитного отключения.

Для эффективной защиты от поражения током, по нормам электробезопасности, сопротивления заземляющего контура не должно превышать 5 Ом. Для того чтобы добиться заданных параметров необходимо обеспечить максимально большую площадь контакта заземлителя с землей, а так же хорошую токопроводимость.

Для соединения заземлителя с заземляющим проводником используется метод сварки или применяются хомуты. Независимо от метода соединения, стык необходимо защитить от возможной коррозии, для этого, чаще всего, применяется смола.

Электрические сварочные аппараты, для обеспечения безопасной работы, необходимо каждый месяц проверять на наличие оголенных токоведущих элементов, замыкания на корпус, целостность заземляющего контура.

Проверяется наличие замыкания между элементами обмотки трансформатора, а также исправность систем защиты.

В электросварочных аппаратах, в которых создается дуга между электродом и проводящей электричество деталью, необходимо кроме элементов корпуса, заземлять вывод вторичной обмотки источника напряжения, соединяемый обратным кабелем с деталью.

Популярные модели

Рассмотрим популярные сварочные зажимы массы. На рынке по продаже расходных материалов для сварки представлено большое разнообразие зажимов массы как отечественного, так и зарубежного производства. Далее мы рассмотрим наиболее востребованные модели.

Зажим массы Ergus 300А Профи, производитель — Quattro Elementi (Италия). Характеристики: тип «крокодил»; доступная цена; высокое качество; небольшой вес;поддерживает ток до 300А, что отлично подойдет для домашнего мастера.

Зажим массы Skrab 27621 300А (на картинке), производство — Италия. Является одним из наиболее оптимальных вариантов для проведения работ в домашних условиях.

Популярными клеммами заземления являются модели российского . Московская компания предлагает зажимы с различным типом механизма.

Для выполнения сварочных работ в промышленных или производственных условиях рекомендуется выбирать зажим массы 500А и более.

Зажим массы Elitech 500А, производство — Китай.

Важно! Следует отметить, что практически все производители и продавцы сварочного оборудования также предлагают клиентам и клеммы заземления. Поэтому к услугам начинающих и профессиональных сварщиков предоставлен широкий выбор механизмов

Основные требования к заземлению сварочного оборудования

Если говорить о том, как заземляется сварочное оборудование, то важно знать параметры заземлителя. Кабель должен быть выполнен из меди, а его диаметр не должен быть меньше 6 мм

Вместо провода можно использовать арматуру, тогда величина ее сечения начинается от 12 мм. Заземлитель крепится к корпусу устройства при помощи специального болта, при этом важно его как-то обозначить (например, подписать «земля»). В случае с электродуговой сваркой, заземление также необходимо обеспечить для зажима вторичной обмотки, который соединяется с проводником, подключенным к обрабатываемой поверхности.

Если провод подачи тока имеет две жилки, то в качестве заземлителя трансформатора аппарата нельзя применять кабели «фаза» и «ноль».

Перед тем как заземлять сварочное оборудование, важно ознакомиться с основными правилами:

  • все элементы установки, не подающие ток, должны быть соединены с заземляющим контуром;
  • все участки устройства, подключенные к заземляющему контуру, должны крепиться к нему при помощи специальных болтов с соответствующим обозначением;
  • разные аппараты должны быть подключены к индивидуальным заземляющим устройствам;
  • нельзя выполнять заземление нескольких агрегатов, соединяя их последовательно;
  • при отсутствии возможности подключения заземления, необходимо обеспечить аварийное защитное отключение.

Согласно правилам электробезопасности, сопротивление заземлителя не должно превышать 5 Ом. Чтобы добиться такого показателя, необходимо обеспечить как можно большую площадь соприкосновения кабеля с землей, а также высокую проводимость тока.

Еще один немаловажный момент при заземлении сварочного оборудования – соединения. Заземлитель крепится к заземляющему устройству при помощи хомутов или сварки. При любых условиях место скрепления должно быть защищено от появления коррозии. Как правило, для этих целей его промазывают смолой.

В целях обеспечения электробезопасности необходимо проводить ежемесячную проверку оборудования на наличие оголенных проводов, замыканий на металлический каркас, повреждения заземляющего контура.

Важно также обратить внимание на возможные замыкания в обмотке трансформатора, безотказность аварийных систем

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления.

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Правила заземления сварочных аппаратов

Согласно правилам безопасности, любое электрическое оборудование должно быть заземлено – заземление сварочного аппарата не является исключением. В данном материале описаны основные правила заземления различного сварочного оборудования.

Зачем заземлять

Стационарное сварочное оборудование, вне зависимости от схемы подключения к электрической сети, в большинстве случаев имеет отдельный заземляющий контур. Обычно, один конец заземляющего кабеля, крепится к металлическому корпусу сварочного аппарата, а другой – к вкопанному в землю металлическому стержню.

Благодаря такому соединению корпуса сварки с поверхностью земли, возникает равенство потенциалов между ними. Если корпус окажется под напряжением, и рабочий к нему прикоснется, то из-за равенства потенциалов удара током не произойдет. Это относится и к другим частям аппарата, способным проводить ток. Поскольку электросварочное оборудование работает с большими по величине токами, заземление может спасти жизнь.

Основные требования

Заземление делают медным кабелем сечением минимум 6 мм или металлической арматурой сечением минимум 12 мм. Крепят медный кабель к корпусу через специальный болт на установке, помеченный надписью «Земля» (возможно и другое обозначение). Кроме основного электросварочного оборудования, в аппаратах для дуговой сварки необходимо заземлять и тот зажим вторичной обмотки, к какому подключается проводник, идущий к свариваемой детали.

Если кабель, подводящий ток, двужильный, то для заземления сварочного трансформатора нельзя применять провода «ноль» и «фаза».

Основные требования по обеспечению электробезопасности:

  • все нетоковедущие элементы сварочных установок должны быть подключены к заземляющему контуру;
  • сварочные аппараты, для подключения к заземляющему контуру, оснащаются специальным болтом с соответствующим обозначением, к которому прикреплен заземляющий провод;
  • для каждой электрической установки должна быть предусмотрена отдельная точка заземления;
  • запрещается сварочные аппараты заземлять последовательно;
  • если нет никакой возможности заземлить оборудование, необходимо использовать устройство защитного отключения.

Для эффективной защиты от поражения током, по нормам электробезопасности, сопротивления заземляющего контура не должно превышать 5 Ом. Для того чтобы добиться заданных параметров необходимо обеспечить максимально большую площадь контакта заземлителя с землей, а так же хорошую токопроводимость.

Для соединения заземлителя с заземляющим проводником используется метод сварки или применяются хомуты. Независимо от метода соединения, стык необходимо защитить от возможной коррозии, для этого, чаще всего, применяется смола.

Электрические сварочные аппараты, для обеспечения безопасной работы, необходимо каждый месяц проверять на наличие оголенных токоведущих элементов, замыкания на корпус, целостность заземляющего контура.

Проверяется наличие замыкания между элементами обмотки трансформатора, а также исправность систем защиты.

В электросварочных аппаратах, в которых создается дуга между электродом и проводящей электричество деталью, необходимо кроме элементов корпуса, заземлять вывод вторичной обмотки источника напряжения, соединяемый обратным кабелем с деталью.

Классификация заземлителей

Искусственный контур заземления сварочного оборудования может быть выполнен вертикальным способом и горизонтальным.

При выполнении вертикального заземляющего контура, чаще всего, используют металлические уголки, трубы или пластины, закопанные в землю. Запрещается для контура заземления использовать алюминий, так как в следствии электрокоррозии он быстро разрушается.

В местах, где по тем или иным причинам невозможен монтаж вертикального заземления, применяется горизонтальное (глубинное) заземление. В грунт, на необходимую глубину, помещают один или несколько металлических стержней, концы которых соединяют между собой.

Главным преимуществом вертикального заземления является экономия пространства. Но это не единственное достоинство данного способа заземления – за счет контакта со слоями земли, которые насыщены влагой, достигается отличная токопроводимость.

Контроль заземления сварочного оборудования

Правила устройства электроустановок гласят, что для обеспечения безопасных условий работы общее сопротивление заземляющей конструкции не должно превышать 5 Ом.

В таком случае, как заземляется сварочное оборудование? Очень важно учесть вышеупомянутое требование, обеспечить нужный уровень токопроводимости, увеличив при этом площадь соприкосновения проводников с землей. В реальности же достижение уровня сопротивления заземляющей конструкции 5 Ом и ниже практически невозможно

Поэтому применяются особые методы по его снижению. Как правило, в почву добавляют специальные химические составы

В реальности же достижение уровня сопротивления заземляющей конструкции 5 Ом и ниже практически невозможно. Поэтому применяются особые методы по его снижению. Как правило, в почву добавляют специальные химические составы.

Назначение главной заземляющей шины

В системах заземления собранных по схеме TN-S или TN-С требуется выравнивание потенциалов на всех участках электрической цепи, для этой роли используется главная заземляющая шина.


TN-С – схема с 1913 года начала применятся в Германии, на данный момент остается действующей на многих старых сооружениях в Европе странах постсоветского пространства. Особенность схемы заключается в том, что нулевой провод соединяется с ГШВ, используется как заземление. В случае его обрыва на корпусе электроприборов может возникнуть напряжение в 1,7 раза больше чем на фазе. Это повышает вероятность поражения людей работающих на электроустановках.

TN-S – с 1930 года недостатки предыдущей схемы были учтены, от заземления подстанции до контура здания через ГШЗ прокладывался отдельный провод.

В комбинированных конструкциях собранных по схеме TN — С – S на отдельных участках допускается соединение нулевого нейтрального провода N c линией заземления РЕN проводником.

Электрические цепи проводов от всех электроустановок, которые подлежат заземлению, в конечном итоге сводятся на ГШЗ (главная шина заземления), на ней заземляются элементы других коммуникаций:

  • Провод или шина от контура заземления;
  • Металлические трубы водопроводов, отопления и канализации;
  • Молниезащита;
  • Корпуса системы вентиляции и кондиционирования;
  • Другие металлические конструкции, подлежащие заземлению.

ГВШ является элементом заземляющего устройства и устанавливается в распределительных устройствах.
