Как правильно установить узо в электрощитке: до автомата или после

Что собой представляет УЗО

Устройство защитного отключения, которое еще называется дифференциальный выключатель, предназначено как раз для контроля за токами утечки. Выглядит оно как обычный и всем знакомый «автомат», но выполняет совершенно другие функции. УЗО постоянно сравнивает входящий по фазе (фазам) и выходящий по нулю электротоки, и как только они перестанут быть равными, отключит потребитель от электросети. Таким образом, УЗО служит для аварийного отключения питания при появлении утечки.

Это трехфазное УЗО может работать при напряжениях 230/400 В и токах до 32 А. Сработает же оно при утечке более 30 мА.

Обратите внимание на оранжевый перекидной выключатель и серую кнопку. Благодаря первому вы можете использовать прибор как обычный ручной (не автоматический!) выключатель для ремонта или обслуживания цепей, расположенных после УЗО

Она же служит для перевзвода прибора после аварийного срабатывания. Кнопкой «Т» вы контролируете исправность системы защиты, искусственно создавая утечку.

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Как установить двухполюсный автомат

На самом деле в этом деле ничего сложного нет, установка стандартная, в учет нужно брать только несколько схем. Монтаж двухполюсного автомата должен осуществляться на специальную дин-рейку. К ней мы прикручиваем наш двухполюсный автомат, используя обычные защелки, которые предусмотрены в конструкции выключателя. После закрепления необходимо проверить и надежность, достаточно рукой попробовать его передвинуть.

Подключается двухполюсный автомат перед автоматическими выключателями – это очень важно. Если вы будете устанавливать автомат на два полюса вместо старого УЗО, то необходимо привести в прядок провода

Они всегда будут обгорелые, поэтому их необходимо зачистить или отрезать вовсе. Если не хватит провода для подключения, тогда рекомендуем почитать статью, как скрутить провода между собой. В этом деле неправильная скрутка может привести к ужасным последствиям, все это стоит брать в учет

Если вы будете устанавливать автомат на два полюса вместо старого УЗО, то необходимо привести в прядок провода. Они всегда будут обгорелые, поэтому их необходимо зачистить или отрезать вовсе. Если не хватит провода для подключения, тогда рекомендуем почитать статью, как скрутить провода между собой. В этом деле неправильная скрутка может привести к ужасным последствиям, все это стоит брать в учет.

Далее приступаем непосредственно к установке. Вот так выглядит схема подключения двухполюсного автомата в частном доме. Четко следуйте ей, тогда никаких проблем у вас возникнуть не должно.

Рекомендации по установки двухполюсного автомата

Сейчас существует несколько особенностей, о которых забывают многие люди. Мы решили вспомнить все возможные рекомендации и рассказать их вам, так вы точно не допустите ошибку и сделаете все в полном соответствии. Итак, рекомендации по установке:

  1. Двухполюсный автомат нужно устанавливать только двум электрикам одновременно. Один должен производить установку, а второй должен следить за тем, чтобы ничего не случилось. Если у вас нет знакомого, тогда просто позовите своих родственников или знакомых, они без проблем смогут помочь вам.
  2. Без специального разрешения нельзя производить установку. Получить его совсем не сложно, достаточно обратиться в ЖКХ или другие органы. Как правило, они их выдают всем людям, не глядя, поэтому лучше ее взять. Штраф сейчас не такой и маленький.
  3. Для безопасности всегда используйте средства защиты, это могут быть: резиновые рукавицы, специальные коврики и т.д.
  4. Устанавливать можно не только на дин-рейку, обычный щит также подойдет для этого.

Автомат двухполюсный: установка, схема подключения

Автоматический выключатель или автомат — это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Особенности использования и схема подключения двухполюсного автомата

Для проведения токов при нормальных условиях и автоматического выключения напряжения в случаях перегрузки или короткого замыкания используется специальное коммутационное устройство. Двухполюсный автомат является электроприбором с автоматическими фазой и нулем, т. е., двумя полюсами. В момент отключения разъединение нейтрали и фазы происходит одновременно. Оборудование применятся для однофазной сети.

  1. Особенности работы однополюсного и двухполюсного АВ
  2. Устройство и принцип работы
  3. Принцип работы
  4. Маркировка автоматических выключателей
  5. Возможности и назначение многополюсных автоматов
  6. Назначение устройств
  7. Минусы двухполюсных автоматических выключателей
  8. Установка и схемы подключения
  9. Используемые схемы
  10. Как выбрать двухполюсник
  11. Меры безопасности при установке двухполюсных автоматов

Как правильно подключать фазу — сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

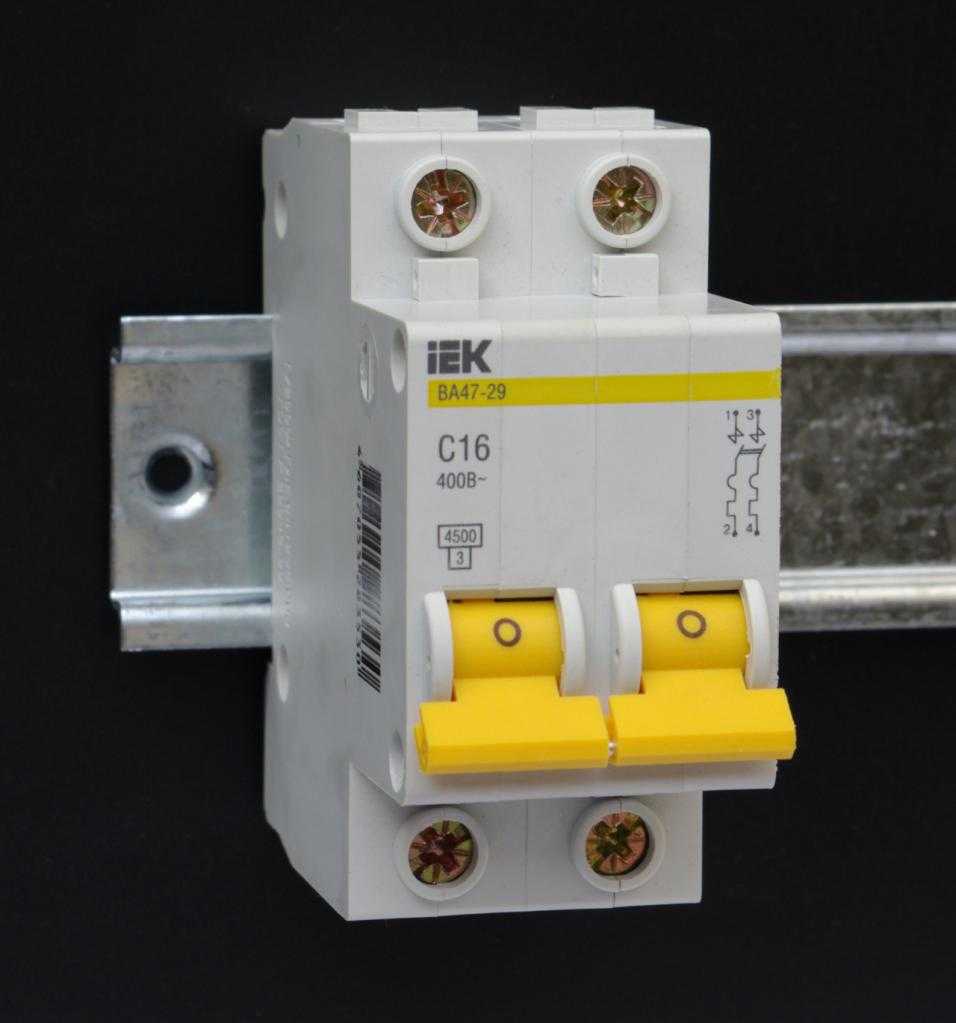

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные — снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.

Ставить УЗО перед автоматом или после: кто же прав?

Скорость прохождения тока по проводам мы все помним по школьному курсу физики, она равна скорости света – 300 000 км/с. А за какой отрезок времени срабатывает автоматический выключатель при токах КЗ? Правильно – за 0,02 сек. Проведя простейшие расчеты, узнаем, что за это время ток преодолеет 6 000 км.

Теперь понятно – ток КЗ успевает преодолеть всю цепь: автомат-УЗО-провод-розетка. Это независимо от того, где размещена сама розетка, в конце концов, не за 10 000 же километров она у нас стоит. Просто-напросто при появлении тока короткого замыкания автомат конструктивно не в состоянии моментально сработать, и не дать ему пройти дальше.

Разрушительный исход короткого замыкания

Главное последствие КЗ – возникновение высокой температуры, из-за которой начинает плавиться корпус защитного прибора, а также изоляционная кабельная оплетка. Этот процесс довольно растянут по времени. Он проходит значительно дольше, чем 0,02 секунды, за которые срабатывает автомат. Поэтому устройство защитного отключения не успеет сгореть, а изоляция на проводе оплавиться.

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

  • Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
  • В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
  • Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Типы устройств защиты

В системах защиты для разных целей используются устройства различных типов.

Автоматические выключатели

Это приборы, предназначенные для автоматического отключения потребителей при аварийных ситуациях, сопровождающихся превышением тока свыше определённого значения. Такие ситуации возникают при превышении нагрузки или коротком замыкании.

Могут использоваться в качестве выключателей. Заменяют собой рубильник и предохранители с плавкими вставками. Включение и отключение осуществляется вручную или дистанционно, при помощи встроенного механизма.

УЗО и дифференциальные автоматы

Нарушение изоляции и прикосновение человека к токоведущим частям, находящимся под напряжением, может привести к поражению электрическим током. Для предотвращения таких ситуаций используется УЗО или дифференциальный автомат.

Работают эти устройства по принципу сравнения токов, проходящих по всем проводам линии. В нормальных условиях сумма равна “0”, а при пробое изоляции на заземлённый корпус или попадании человека под напряжение появляется утечка, и равенство токов в проводах нарушается. Это приводит к срабатыванию защиты.

Реле напряжения

Электроаппаратура рассчитана на определённое напряжение сети. Выход этих параметров за допустимые пределы приводит к поломке оборудования. Для защиты потребителей используется реле напряжения.

В этих приборах находится электронная схема и реле. При выходе параметров сети за допустимые пределы схема отключает реле и повторно включает его через определённое заранее заданное время при возврате напряжения к допустимым значениям.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят. Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Что на этот счет говорится в ПУЭ

В правилах устройства электроустановок нет чёткой инструкции, как именно должен подсоединяться автоматический выключатель, сверху вниз или же наоборот. Тем не менее, производитель автоматического выключателя зачем-то нанёс на изделие маркировки и надписи, а, следовательно, у автомата всё-таки есть верхняя часть и нижняя.

Соответственно никто не будет ставить автоматический выключатель верх тормашками, если этого только не требует какая-то конкретная ситуация. То есть, возможно, кабель ввода заходит снизу, а в квартиру уходит сверху. В таком случае понадобится, чтобы не обводить провода, подключить автомат снизу вверх.

Поэтому верхнее подключение пакетников, это, скорее всего эталон, чем правило. Можно подсоединять автомат как угодно, и он будет при этом работать, конечно же, при одной оговорке, если сам автоматический выключатель в рабочем состоянии.

Также, чтобы исключить путаницу проводов, всё-таки принято подключать автоматы сверху вниз. В таком случае при ремонте, электрику проще разобраться, что куда идёт и к чему подсоединено.

Из всего вышесказанного становится понятным:

Друзья! А что скажете вы по поводу подключения автоматов? Возможно, в вашей практике вы уже сталкивались с подобным явлением, когда автоматический выключатель был подключён снизу вверх

Возможно, были и какие-то негативные моменты, связанные с этим, о которых важно знать всем

Источник

Болтовое соединение

Данный вид соединения проводов используется в том случае, если необходимо соединить провод из меди с алюминиевым проводом, но не напрямую. Также таким способом можно соединять и провода из одного металла. Для болтового соединения понадобится болт, гайка и три шайбы.

Соединение происходит следующим образом: жилы проводов зачищают от изоляции на определённую длину, а затем из оголённой части жилы формируют кольцо (петлю). Диаметр кольца должен быть приблизительно равен диаметру болта, чтобы кольцо можно было легко надеть на болт.

Далее на болт надевается первая шайба, затем первая жила, после этого надевается вторая шайба, на неё вторая жила, третья шайба и в конце накручивается гайка. Гайка сначала закручивается руками, а затягивается гаечным ключом.

Как правильно подключить УЗО и автомат

По сути, установка УЗО ничем не отличается от установки того же автомата, хотя некоторые особенности все же есть. Прежде всего, необходимо помнить, что УЗО не спасает от коротких замыканий и перегрузки. Более того, сам прибор этих самых перегрузок боится. Поэтому его нужно ставить последовательно с автоматом или предохранителями (старые добрые «пробки»).

Пример установки УЗО в однофазную сеть

В какой последовательности ставить приборы? Где бы автомат ни стоял, до или после УЗО, при коротком замыкании ток во всей цепи будет один, и пойдет он одинаково успешно либо сперва через УЗО, а потом через автомат, либо наоборот. Важнее другое: автомат, включенный последовательно с УЗО, сразу же разомкнет цепь, спасая тем самым и себя, и УЗО, и проводку.

Так что можете подсоединить дифференциальный выключатель там, где удобнее: хоть до, хоть после автомата. Главное — последовательно. До счетчика или после — тоже нет никакой разницы по той же причине. Другой вопрос, разрешит ли электросеть или ЖЭК (поставщик электроэнергии) ставить «левые» коммутационные устройства до счетчика. Не разрешит. Так что выбор невелик: после счетчика, но для самой цепи, повторимся, это абсолютно без разницы. Единственное, учитывайте, что утечка в цепях, расположенных до дифференциального выключателя, контролироваться этим самым выключателем не будет.

Еще один момент, который нужно учитывать при установке дифвыключателя. Если у подавляющего большинства автоматов все линии (полюса) равноправны, то с дифвыключателем не все так просто. Ноль и фаза имеют свои конкретные места, и менять их местами нельзя. Если на клемме написано «L» или цифра, то эта клемма для подключения фазного провода, если маркировка «N» — нулевого, и никогда не наоборот! В некоторых случаях маркировка фазных клемм может отсутствовать, но нулевая обозначена всегда.

Нулевой и защитный проводники

С принципами работы УЗО мы разобрались, осталось только провести корреляцию с существующими схемами электропитания переменным током. Большая часть инцидентов, связанных с неправильной работой устройств дифференциальной защиты, вызвана именно неверным применением в различных схемах электроснабжения.

Главным образом цепи переменного тока отличаются наличием и схемой соединения нулевого и защитного проводников. Таким образом, можно выделить схемы электропитания с глухо заземлённой и изолированной нейтралью. На практике отличие заключается в месте объединения нулевого рабочего и нулевого защитного проводников. Для правильной работы УЗО общая точка нуля должна располагаться по схеме раньше места установки прибора.

Цепи, контролируемые УЗО, не должны иметь потенциальной возможности сбрасывать часть тока на землю, иначе ложные срабатывания гарантированы. Поэтому защитой от утечек оснащают преимущественно сети с изолированной нейтралью (IT и TT), то есть не имеющие связи с защитным нулевым проводником на всей протяжённости сети после ВРУ

В этот же разряд входят системы с глухозаземлённой нейтралью TN-S и TN-C-S, хотя установка дифференциальной защиты в них требует дополнительной осторожности

Тем не менее, в системах типа TN-C устройства защитного отключения всё же могут корректно работать. Их подключение выполняется по 3-х или 5-проводной схеме, то есть защитный проводник тянется к распределительному узлу для объединения с рабочим нулём до места врезки УЗО. Защита от дифференциального тока в таком случае ограничена в селективности: трудно защищать целые группы проводников, приборы удаётся устанавливать только на крайних ответвлениях, то есть сразу перед токоприёмниками. Частный пример — розетки со встроенной защитой от утечек.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Все знают, что электрическая энергия, которая является едва ли не основным источником энергии, может быть опасна. Любая неисправность проводки или электрооборудования может вызвать пожар, а человек, попавший под действие электрического тока, может погибнуть.

Для того чтобы исключить подобные ситуации, разрабатываются самые разнообразные устройства защиты, и один из них — УЗО, или устройство защитного отключения. Но прежде чем устанавливать защиту, необходимо понять, от чего, собственно, защищаться.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Меры безопасности при установке двухполюсных автоматов

Монтаж должен производиться двумя людьми

Устанавливать двухполюсный автоматический выключатель нужно с соблюдением инструкции по безопасности:

  • Работать вдвоем с помощником, чтобы контролировать процесс.
  • Монтировать устройство только после разрешения из ЖЭКа, Энергонадзора.
  • Защитить руки резиновыми перчатками, стоять на прорезиненном коврике.
  • Установка производится на дин-рейку или щиток.
  • Место крепления не должно иметь повреждений.
  • Фиксировать питающий кабель к аппарату защиты следует на неподвижные контакты.
  • Перед монтажом выключить электричество в квартире, проверить напряжение мультиметром или отверткой.

Двухполюсный автоматический выключатель создает надежную защиту электролинии, техники в случае образования сверхтока при коротком замыкании. Понимая назначение, особенности конструкции и придерживаясь схемы установки, можно обезопасить бытовые приборы и сложное промышленное оборудование.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

  • с защитой одного полюса и обычной коммутацией нейтрали;
  • с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

  • механизм управления;
  • систему контактов;
  • модуль гашения электрической дуги;
  • расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

Особенности работы однополюсного и двухполюсного АВ

Двухполюсный автомат всегда предпочтительнее двух однополюсных

Разница между однополюсным прибором и двухполюсным автоматическим выключателем состоит в количестве контролируемых сетей. Однополюсные модели предназначены для выключения тока на одной линии. Двухполюсники отвечают за две линии, сравнивая показатели потока электронов и устанавливая соответствие значений для нормального функционирования сети.

Аппараты будут отличаться и по конструкции расцепителя. На двухполюсных устанавливается расцепляющий элемент, который сразу выключает ноль и фазу как в автоматическом, так и в ручном режиме. Еще одно различие – возможность использования совместно со сложным оборудованием. Однополюсник можно подключить к одноконтурной электросети, двухполюсник – при наличии бытовой техники, которую недопустимо подкидывать на одной линии.

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда

Поэтому важно своевременно позаботиться о безопасности

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
