9 советов по выбору кабель-канала для электропроводки: размер, виды

Что важно знать

Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.

Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.

Наилучшими материалами для короба являются огнеупорный пластик, алюминий либо оцинкованная сталь. Видов кабель-каналов существует великое множество, такой ассортимент позволяет выбрать необходимую коробку и ее необычные свойства для вашего конкретного здания и его специфики. Если вкратце, то основными видами являются лотки, гофротрубы и самый популярный вариант – напольные плинтусы.

Лотки и гофротрубы, в основном, предназначены для наружных работ, а также укладки в подсобных и промышленных помещениях, особой эстетики они не несут, но вот надежности им не занимать. Плинтусы несут в себе декоративные свойства, и предназначены для напольной укладки слаботочных бытовых кабелей (проводов). Самым популярным решением в офисах является настенные короба, это самое простое решение для разводки проводки в большом помещении без привязки к полу.

Последовательность монтажа короба

1. Подготовка к монтажу
   1. Размечается трасса со всеми переходами, изгибами и разветвлениями. При этом подсчитывается количество необходимого материала, длина канала, его типы на каждом участке или ветви, количество необходимой фурнитуры и аксессуаров.
   2. Приобретаются необходимые для работы материалы и инструменты:
      1.  Для резки канала из ПВХ требуется острый нож или хорошие, очень острые ножницы по металлу. Пластик можно аккуратно пилить ножовкой.
      2. Для крепления к стене необходима дрель для сверления под дюбель.
      3.  Молоток для вбивания дюбелей.
      4. Отвертка или шуруповерт для крепления короба саморезами-дюбелями.
      5.  Инструменты, необходимые для выполнения электротехнической части работы, прокладки проводов к розеткам, выключателям на кабельном канале: индикатор, отвертка, изолента и пр.
      6.  Набор дюбелей. Вместо них можно сажать кабельный канал на жидкие гвозди.
2. Монтаж.
   1. По ходу трассы окончательно измеряем каждое звено, кабельный канал отрезаем с учетом того, чтобы он заходил внутрь соединительных элементов: углов, Т-образных разветвителей, заглушек.
   2. Отрезаем куски канала нужной длины.
   3. Производим крепление их к стене с помощью дюбелей или жидких гвоздей. Отрезок канала со снятой крышкой прикладывается к месту на стене, производится сверление стенки канала и стены. Короб фиксируется дюбелями-саморезами. Соединительные элементы можно тоже фиксировать одним–двумя дюбелями или просто надеть на концы соединяемых кабель-каналов.
   4. Проводится кабель через короб и соединения. Его можно временно фиксировать крышками некоторых элементов. Окончательная упаковка под крышки делается после выполнения всего комплекса работ и проверки сети на работоспособность и безопасность.

Работы по монтажу можно проводить как все сразу по всей длине трассы, так и постепенно выполняя каждое действие на каждом из звеньев монтируемой сети.

После окончания всего комплекса работ необходимо отключить питание, далее подключить проводку к распределительному устройству, после чего со всеми предосторожностями включить новую подсеть для проверки. При успешной проверке работы подключенной сети проводятся заключительные действия: закрываются короба крышками, убираются инструменты и обрезки материала

При успешной проверке работы подключенной сети проводятся заключительные действия: закрываются короба крышками, убираются инструменты и обрезки материала.

Рекомендации

Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.

После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.

Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться

Если крышка ломается, значит слишком много добавлено в состав других компонентов.

Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Различные цветовые решения для кабель-каналов

Цветные кабель-каналы несут больше дизайнерского, нежели практического смысла. Хотя некоторые опытные электромонтеры утверждают, что и с точки зрения разводки в квартире польза от различных оттенков изделия есть. Однако, если вдуматься, вряд ли в интерьере будет хорошо смотреться «радуга» из кабель-каналов.

Расцветка помогает разделить кабели по группам

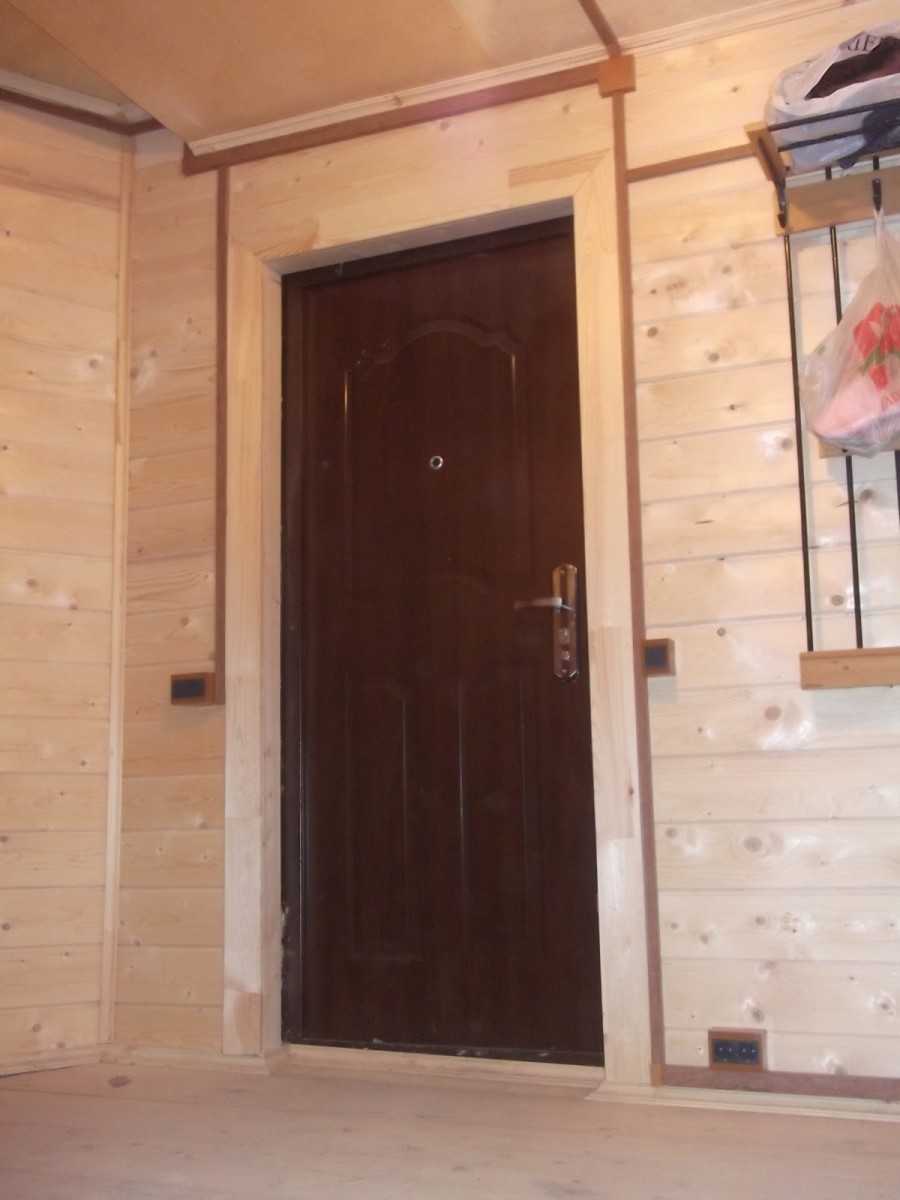

Расцветок коробов на сегодняшний день довольно много. Самыми распространенными являются кабель-каналы светло-серого, белого цвета и короба, оформленные под дерево разных пород. Но при электромонтаже открытого типа каждый домашний мастер может подобрать такой оттенок, который будет сочетаться именно с его интерьером. Сейчас можно приобрести даже черный кабель-канал, при условии необходимости создания контраста на светлых стенах.

Цветные короба для проводов по безопасности ничем не уступают привычным серым или белым – материал для их изготовления используется один и тот же. Если говорить о практическом их применении, то можно рассмотреть вариант, при котором из электрощита, расположенного на цокольном этаже частного дома, выходит 12 групп. Вполне возможно пустить каждую из линий по кабель-каналу своего цвета. В этом случае будет удобнее разобраться в случае аварии на одной из линий. Но вполне легко можно обойтись и обычной маркировкой. А значит многие посчитают цветовую излишеством.

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

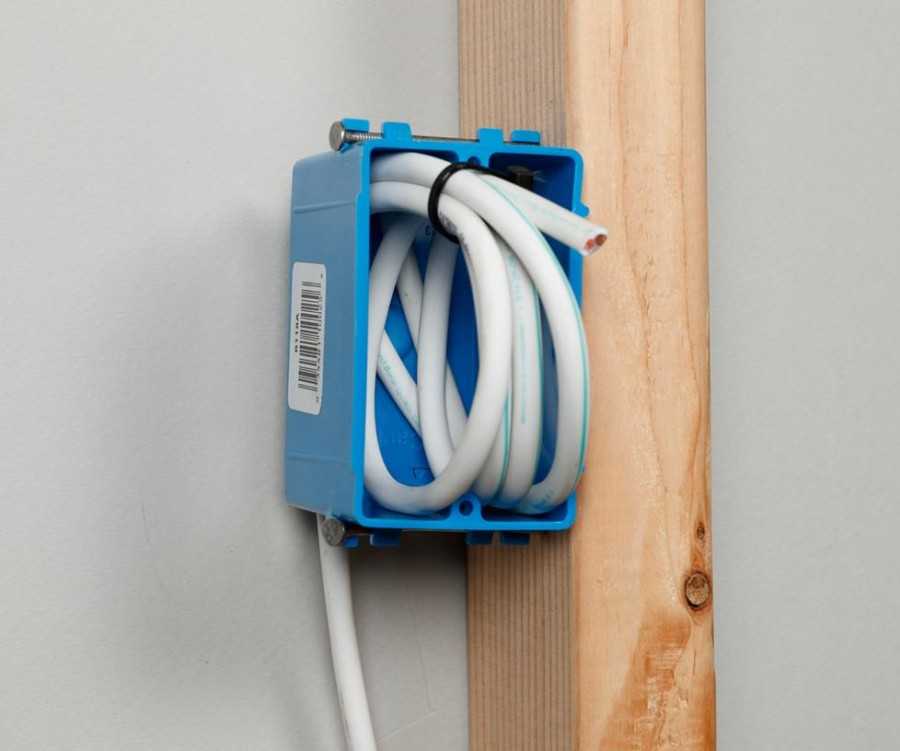

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Шаг 1.

Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2.

Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3.

Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4.

Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5.

Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6.

Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Понятие о наружных лотках

Короба из пластмассы или металла, чаще всего П — образного профиля, предназначенные для размещения электротехнических проводов называют кабель каналами. Они применяются на открытом воздухе или в помещениях.

Составные части канала — короб и крышка. Подавляющее большинство таких изделий — квадратные или прямоугольные, но встречаются и другой формы для специальных задач. Корпус в основном монолитный, реже — с перфорацией, предназначенной для вентиляции внутри короба. Соединение крышки и корпуса происходит за счёт замка, который защёлкивается при нажатии

На качественное закрывание нужно обратить внимание при покупке, так как пользоваться придётся, при добавлении нового кабеля или ремонте, довольно часто. Оптимальным будет канал с двойным замком

Некоторые лотки могут быть разделены внутри на секции. Такое устройство поможет разделить питающие магистрали от слаботочных, вроде телевизионных антенн, сетевых кабелей, сигнализации и контрольных проводов. Перегородки бывают стационарными или съёмными. Для последних имеются специальные монтажные разъёмы

Важно, чтобы пластиковые каналы были негорючими или горение не поддерживающими. Эта характеристика указана в описании к товару

Внешний вид коробов

По внешнему виду короба отличаются. И все детали оправданы. Перфорация, на боковых стенках коробов, делает конструкцию легче, увеличивает гибкость короба. Такие конструкции, прямоугольные и круглые, нужны для неровных поверхностей и изгибов. Они сделаны из пластика и резины. Вентиляционные короба применяются пластиковые и сделанные из стали.

В прозрачный короб размещают светодиодные ленты для рекламы и украшения зданий. Есть короба в виде проволочной сетки. Самые дешевые, вентилируемые, кабельные лотки устанавливают в технические и складские помещения. Профиль выдерживает значительную нагрузку, и вмещает в себя много кабелей.

Рекомендации от специалистов

Нередко во время проведения монтажных работ совершаются ошибки. Они приводят к необходимости вносить корректировки в проект либо увеличивать смету на расходные материалы. Чтобы это исключить, нужно ознакомиться причинами подобных неприятностей:

• разметка нанесена без учета запаса под комплектующие элементы (приходится делать встык, что не всегда получается качественно);
• крепежные изделия и материалы выбраны без учета особенностей архитектурной части помещения (форма, ровность, плотность, структура);
• полезное пространство заполняется с превышением допустимых 35 или 40 %;
• тип кабель-канала выбран не в соответствии с условиями эксплуатации (характеристики проводников, климат, механическая нагрузка, агрессивность среды);
• гибкий рукав или полоса смонтированы с натяжением.

Специалисты, чтобы избежать ошибок, перерасхода материалов начинают работу с составления либо ознакомления с проектной документацией.

Пример схемы расположения кабельных лотков лестничного типа Источник baks.com.pl

Для реализации запланированных действий применяются только качественные изделия от проверенных производителей. Проверить их можно следующим образом:

• отсутствие дефектов (трещины, деформация, заусенцы, царапины и неравномерное окрашивание);
• строгая геометрия, точность исполнения относительно рельефа и торцевых кромок;
• легкость открывания и плотность закрывания крышки без появления дефектов (лучше проверить на торговой точке несколько раз).

Некоторые мастера рекомендуют обратить внимание на ассортимент и качество комплектующих (включая соответствие по цвету или рисунку). Считается, что хороший производитель к этому вопросу подходит со всей ответственностью

Стоит отдавать предпочтение такой продукции.

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.
