Как действует акустический выключатель

Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

• вес нетто (без упаковки) 30 – 60 г;
• габаритные размеры 40*40*15 –86 *86 *26 мм;
• напряжение бытовой сети 220 В;
• максимальный ток нагрузки 5A;
• мощность нагрузки200–1100Вт;
• регулировка звуковой чувствительности 20 –150 дБ;
• класс защиты корпуса IP30 – IP34;
• относительная влажность от 20% до 60%;
• температура эксплуатации от 0°С до +40°С;
• срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

• транзисторов и диодов;
• диодного моста и стабилитрона;
• микросхем триггера и компаратора;
• резисторов и конденсаторов;
• микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают  последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Монтаж и схема подключения выключателя света по хлопку

Как я уже говорил выше, устанавливать хлопковый выключатель я планирую в своей спальной комнате. Там у меня установлен светильник с двумя лампами КЛЛ.

На данный момент светильник подключен через одноклавишный выключатель. Схема имеет следующий вид:

Вот схема подключения дистанционного выключателя  «Экосвет‑Х‑300-Л», реагирующего на хлопки.

Белые провода нужно подключить в сеть 220 (В), причем строго соблюдать полярность при этом не требуется. К черным проводам подключается нагрузка — в моем случае это две лампы КЛЛ.

В настоящее время с распределительной коробки на светильник приходит фаза (через одноклавишный выключателя) и ноль. Вот их нам и нужно соединить с белыми проводами.

Черные провода нужно подключить непосредственно на лампы светильника, которые подключены параллельно друг с другом.

Вот схема питания светильника с хлопковым выключателем:

Питание хлопкового выключателя идет через существующий одноклавишный выключатель. Если мы хотим временно вывести его из работы, то достаточно отключить этот одноклавишный выключатель.

С помощью регулятора чувствительности звука выставим нужный нам уровень.

Настроим регулятор так, чтобы хлопок был и не слабым (исключим ложные срабатывания при легких случайных хлопках), и не сильным (чтобы руки не отбить).

Испытания и эксперименты (видео)

Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:

• ударов молотка
• работающего пылесоса
• звонка телефона
• работы перфоратора
• стука посуды (кружка с ложкой)

Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:

Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.

После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.

Разновидности акустических датчиков

При внимательном рассмотрении обнаруживается, что все акустические датчики, с присущим им многообразием, условно можно разделить на три большие группы. Хотя просматривая ассортимент специальных магазинов с подобной техникой, можно легко впасть в заблуждение и решить, что разновидностей гораздо больше:

1. В квартиру небольшой площади, или в функциональное помещение относительно маленького размера, приобретают стандартные датчики. Это приборы, реагирующие только на звук. Самый простой будет включаться от любого звука или шума, но они постепенно выходят из быта, из-за высокого уровня погрешностей, причиняемого беспочвенного беспокойства. Хлопковый срабатывает от эталонного шума, входящего в общее программирование прибора – погрешности в определении объекта и ненужное включение света в этом случае исключаются устройством конструкции. Свет по хлопку может заменяться на любой другой характерный шум достаточной степени интенсивности.
2. Оптико-акустические датчики – усовершенствованная система, в которой используется не только пойманный шум, но и общий уровень освещенности. В этих приборах вмонтирован фотоэлемент, блокирующий включение света в дневное время. Это дает возможность экономить электроэнергию. Принцип работы диммерного акустического выключателя тоже позволяет анализировать шум и уровень освещенности окружающего пространства, но вместо полного выключения он приглушает искусственное освещение, если отсутствие шума сигнализирует о том, что яркий свет никому не нужен.
3. Менее востребованным стал и третий вид звукового датчика, скомбинированного с датчиком движения. Он реагирует на шум и включает свет при обнаружении перемещений живых существ. на дачном или приусадебном участке, торговых площадях и производствах, применение такого устройства приводит к постоянным включениям света, если по периметру бегают кошки, собаки, полевые грызуны и летают ночные птицы.

Производители

Хлопковый выключатель “Экосвет”

Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель “Экосвет” работает со всеми видами ламп на 220 В. Технические характеристики:

воспринимаемый звук – от 30 до 150 дБ;
уровень защиты корпуса – IP30;
температура эксплуатации – от -200С до +400С;
цена – 350 руб.

Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.

“Экосвет” подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.

Схема подключения хлопкового выключателя “Экосвет”

Выключатель “Claps”

Современная модель выключателя “Claps” – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию “Claps Plug” можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.

Хлопковый выключатель “Claps Plug”

Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).

Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель “Claps” с ними можно использовать.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Установка устройства

Собрать простой акустический выключатель по хлопку можно своими руками, он состоит из следующих деталей:

1. Резисторы;
2. Конденсатор С12;
3. Диодный мост (скажем, VD7-VD10);
4. Транзисторы.

Обратите внимание, что конденсаторы должны быть не мене, чем на 40 Вольт. Но не всем нравится самостоятельно складывать электронные приборы, поэтому будет проще купить хлопковый звуковой выключатель в магазине

Там можно подобрать модель под любые потребности и возможности.

Установка хлопкового регулятора производится по классической схеме, в которой он используется вместе обычного одноклавишного или двухклавишного. У каждого отдельного устройства индивидуальная схема подключения, но принципиально они все очень похожи. Если вкратце, то нужно в сети подключить одноклавишную модель так, чтобы он питал хлопковый. Как это сделать:

1. Стандартная схема работы выключателя и лампы имеет следующий вид: от щитка через распределительную коробку подводится питание к стандартному выключателю. Нейтраль от щитка ведется к лампе (или нескольким лампам). Лампы параллельно подключаются к отключающему устройству;
2. Вам нужно разорвать цепь питания, которая идет на клавишный выключатель и установить её на акустический. Сделать это очень просто. Главным достоинством работы такого прибора является его малая размерность. Штробить стену не потребуется, т. к. преимущественно такой контроллер устанавливается на корпус светильника;
3. Стандартно у выключателя две пары проводов: белые и черные. Белые отводятся на питание, черные на нагрузку. К примеру, белые соединяются с фазовым и нейтральным кабелями от щитка, а черные – от ламп;
4. Соединять отдельные шнуры можно специальными клеммами или простой обмоткой. Паять места креплений не рекомендуется;
5. После этого нужно включить обычный клавишный выключатель и проверить работу системы. Если понадобится полностью убрать его из системы, то переустановите провода питания так, чтобы они подводились к хлопковой модели напрямую.

Очень удобно то, что можно подключить один выключатель для нескольких ламп, он будет контролировать отдельные группы приборов. После установки обязательно установите регулятор громкости на нужный уровень, иначе свет будет загораться по малейшему хлопку или напротив, не включиться даже от сильного стука. Чаще всего регулятор представляет собой небольшой поворотный рычаг, который нужно докрутить до необходимого уровня.

Видео: особенности устройства хлопковых выключателей

Виды устройств

Твердотельные реле можно разделить на несколько групп в соответствии с определенными параметрами. Чаще всего для классификации этих прибор используется категория подключенной нагрузки, а также способ контроля и коммутации напряжения. Таким образом, можно выделить 3 вида реле:

• Приборы, работающие в цепях постоянного тока.
• Переключатели для электроцепей переменного тока.
• Универсальные реле.

К первой группе принадлежат ТТР с показателями коммутируемых напряжений 3−32 В. Они обладают небольшими габаритами, оснащены светодиодной индикацией и могут эффективно работать в температурном диапазоне от -35 до 75 градусов. Представителями второй категории являются переключатели, предназначенные для работы в электроцепях переменного тока при напряжении 24−220 В. Универсальные устройства имеют возможность ручной регулировки для использования в конкретных условиях.

Твердотельные переключатели можно применять в различных типах цепей, например, емкостных либо резистивных. Их конструкция позволяет избавиться от шума во время работы, а также добиться плавного управления приводами, например, электромоторами или лампами. ТТР отличаются высокой надежностью, но во многом срок службы приборов зависит от производителя.

Применение хлопкового выключателя

Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.

Акустические выключатели в жилых помещениях

Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.

Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света

Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.

Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.

Освещение межэтажного пространства

При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.

При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами

При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.

Компоненты устройства

Можно предложить несколько схем устройства прибора.

Комплектация по варианту 1

Это самая несложная схема. Она отличается применением микрофона при кратном усилении звукового сигнала. Для неё потребуется несколько транзисторов KT 315 и один мощный KT 818. С микрофона сигнал передаётся на KT 315, многократно усиливается и проходит в KT 818, контролирующий реле замыкания и размыкания контактов нагрузки, будь то лампочка или любой другой потребитель. Чувствительность устройства позволяет его срабатывание на включение/выключение на расстояние 4–5 метров, что вполне применимо для использования в бытового применения.

Оптимальным является выбор электретного микрофона, один из выводов которого соединяется с корпусом. Потребление электроэнергии невелико, напряжение составляет 4–16 вольт.

Транзисторы КТ315
Транзисторы КТ818

Устройство по варианту 2

Схема прибора в этом случае посложнее, но она и надёжнее предыдущей. Для её реализации понадобятся:

• резистор;
• конденсатор;
• стабилитрон;
• управляемые тиристоры.

Транзисторный триггер нужно подключить на делитель напряжения и резистор. Триггер получает питание через диод и резистор. Конденсатор и стабилитрон предназначены для выравнивания напряжения.

Устойчивая работа триггера возможна при включении одного из двух управляемых тиристоров. Реагируя на звук от микрофона, делитель напряжения переводит их в другое состояние.

Нагрузка на выключатель не превышает 100 ватт. При необходимости увеличения этой характеристики нужно применить диоды более высокой мощности. Транзисторы устанавливаются с использованием радиаторов.

Принципиальная схема простейшего хлопкового выключателя

Выключение света по хлопку: польза и преимущества

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

В корпусе на транзисторах

Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30.

Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.

Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).

Без корпуса

Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее  и заметно дешевле, чем девайс в корпусе.

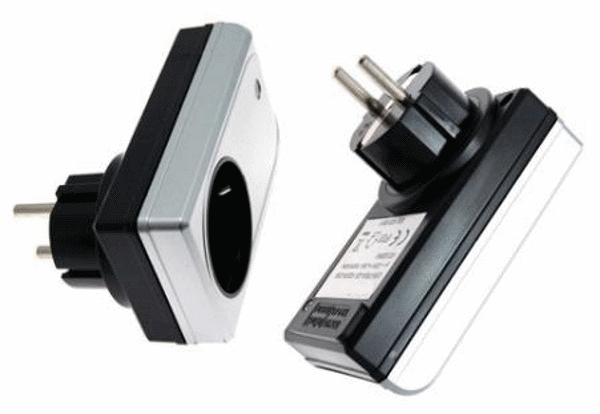

Выключатели и светильники «вилка-розетка»

Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.

Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.

Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.

Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.

Это интересно: Трубы для электропроводки — ПВХ, ПНД, металлические (стальные, медные, оцинкованные), пластиковые, мягкие и жёсткие

Применение хлопкового выключателя

Хлопковый выключатель позволяет проводить включение света по хлопку. Для того чтобы отключить это устройство вам также необходимо хлопнуть в ладоши. Это устройство имеет достаточно простой алгоритм работы. После первого хлопка вы включите устройство, а после второго оно будет выключено.

Выключатели по хлопку необходимо устанавливать в тихих помещениях. К этим помещениям можно отнести:

• Спальню.
• Кладовую.
• Подсобку.
• Подвал.

Их не рекомендуется устанавливать в помещениях, где постоянно собирается много людей. Лишние шумы могут повлиять на качество его работы. К этим помещениям можно отнести офисы, мастерские и производительные площадки.

Чаще всего хлопковый выключатель устанавливают в спальне. Если вы будете лежать в постели, то больше не потребуется вставать с постели. Включить светильник по хлопку можно с помощью этого устройства.

При его установке не следует путать это устройство с акустическим выключателем. Акустические устройства будут срабатывать на шум, а хлопковый выключатель только на хлопок. В первую очередь это устройство будет полезно детям. Раньше выключатели устанавливали высоко и дети не могли до них дотянуться. Теперь ребенок может включить свет по хлопку.

Схема акустический выключатель

Акустический выключатель состоит из:

• микрофонного усилителя на транзисторах VT1 и VT2;
• одновибратора на триггере DD1.1;
• триггера DD1.2;
• схемы коммутации, состоящей из транзистора VT3 и симистора VS1.

В качестве датчика звука используется малогабаритный громкоговоритель 0,25ГДШ-2 с сопротивлением звуковой катушки 50 Ом. Вместо него можно использовать капсюль ДЭМ-4М либо телефонный капсюль. Конденсатор С2 ограничивает высокочастотную составляющую сигнала, улучшая помехоустойчивость акустического выключателя. Усиленный сигнал с микрофонного усилителя поступает на вход триггера DD1.1, работающего в режиме одновибратора, который вырабатывает одиночный импульс длительностью около 0,5 с.

Этот импульс поступает на вход триггера DD1.2, который имеет два устойчивых состояния. После каждого входного импульса триггер изменяет состояние на противоположное. Сигнал с выхода триггера управляет транзистором VT3, который, в свою очередь, отпирает симистор VS1, в цепи которого включена нагрузка.

Конструкция и детали

Вместо транзисторов VT1-VT3 можно использовать любые п-р-п транзисторы (от коэффициента усиления h2l3 VT1-VT2, если он менее 40, будет зависеть чувствительность акустического выключателя). Стабилитрон VD2 – любой из серии Д814А- Д814Д, либо других серий, с напряжением стабилизации от 8 до 12 В. Конденсатор С7 должен быть с рабочим напряжением не менее 400 В.

Мощность резистора R10 не более 0,25 Вт, он выполняет защитную функцию, в случае пробоя С7 резистор перегорает, защищая схему от повреждения. Вместо конденсатора С7 можно установить резистор 7,5 кОм 7,5 Вт, как показано на рисунок.2, при этом диод VD4 необходимо исключить. При отсутствии такого мощного резистора его можно собрать из четырех последовательно соединенных резисторов ОМЛТ-2 1,8 кОм.

Вместо симистора можно использовать тиристор, в этом случае схема коммутации будет иметь другой вид (изображение 2). В этой схеме использовать гасящий конденсатор вместо резистора не получится из-за наличия диодного моста в цепи питания. Диоды моста выбирают в зависимости от тока нагрузки. Для диодов КД105 нагрузка не должна превышать 60 Вт. Ввиду большого разброса параметров используемых в схеме приборов КУ208 и КУ201 симистор или тиристор необходимо подобрать по минимальному управляющему току включения (максимальной чувствительности).

Определить чувствительность можно, измеряя сопротивление управляющего перехода омметром, чем больше сопротивление, тем чувствительнее прибор. При малой чувствительности силового прибора вырабатываемого схемой тока управления будет недостаточно для отпирания прибора. Чтобы увеличить ток управления, пришлось бы в схеме изображение 1 уменьшить резистор R8 и увеличить емкость С7 (уменьшить R9 в схеме рисунок 2), что привело бы к увеличению потребляемой мощности.

Акустический выключатель собирают на печатной плате размерами 100×40 мм (изображение З). Печатная плата рассчитана на установку симистора КУ208. При работе с акустическим выключателем не забывайте, что схема находится под напряжением сети 220 В / 50 Гц, поэтому необходимо соблюдать меры безопасности, любые действия необходимо выполнять только при отключенном от сети устройстве!

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.
