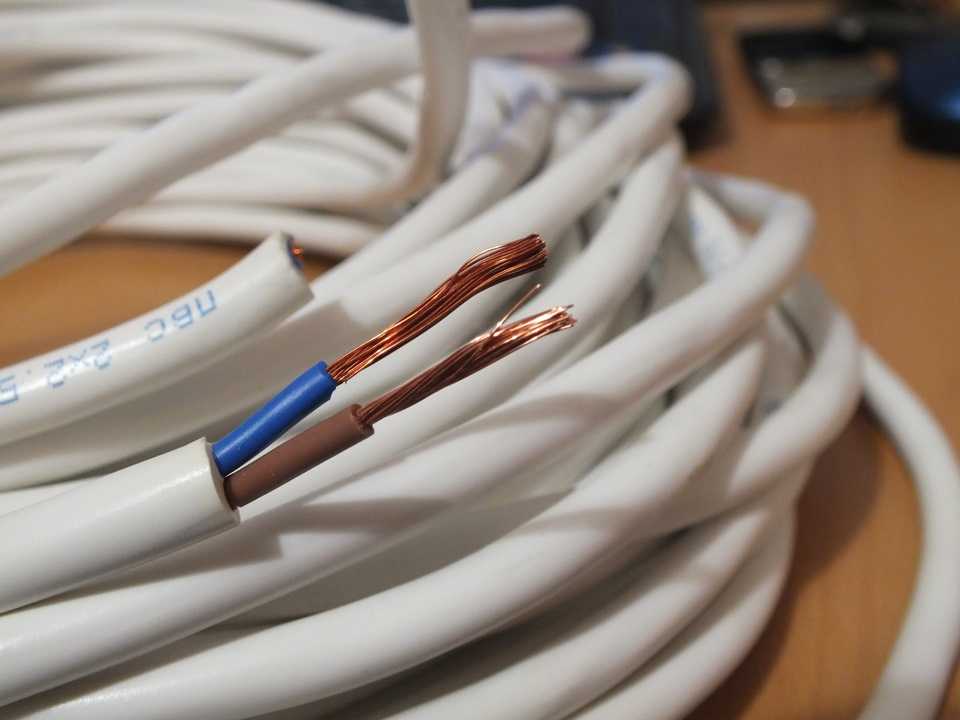

Провод пвс

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

• П – провод (хотя также его можно назвать и кабелем);
• В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
• С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

О чем говорит маркировка

1. Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
2. Заземляющий проводник подключается к проводу желто-зеленого цвета.
3. Для подключения нулевого провода используется синий цвет.
4. Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

• Двухжильные – ПВС 2*(0,5-6)
• Трехжильные – ПВС 3*(0,75-10)
• Четырехжильные – ПВС 4*(0,75-10)
• Пятижильные – ПВС 5*(0,75-10)
• Семижильные – ПВС 7*(1-2,5)

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

1. Рабочее напряжение – 660 Вольт.
2. Гарантия от производителя – 2 года с момента начала эксплуатации.
3. Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
4. Количество жил – 2-7.
5. Уровень влажности, при котором может использоваться провод – 98%.
6. Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
7. Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
8. Длина бухты провода при продаже – 30 и 200 метров.
9. Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

• нг в маркировке определяет негорючий тип изоляции;
• LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность

При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
• В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Область использования

Теперь поговорим о том, где же используется данный проводник. Технические параметры ПУВ дают возможность его применения внутри распределителей, в монтаже силовых электрических цепей (аппараты для проведения сварочных работ, тепловые пушки).

В распределительных щитах провод хорошо подходит как перемычка для фазного распределения между автоматами и другими устройствами, установленными в щите.

Проводник ПУВ с 1-й жилой не требует обжимающих наконечников для соединения винтом, которые применяют в устройствах защитного отключения, приборах учёта электроэнергии, автоматических выключателях.

Параметры провода позволяют применять его в монтаже осветительных цепей и других линий при укладке в гофрированных трубах, кабельных каналах и металлических рукавах.

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи — поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом — 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5. Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый. Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Виды, поперечное сечение

Характеристики и параметры резьбы ПВА описаны в ГОСТ 7399-97. Согласно этому документу, поперечное сечение жил составляет от 0,75 мм² до 2,5 мм², количество жил – от двух до семи. Максимально допустимое напряжение 600 В, работает как с постоянным, так и с переменным током. Он может быть круглым или плоским.

Возможны следующие изменения:

• ПВСм. Морозостойкость с диапазоном рабочих температур от -40 ° C до +40 ° C.
• PVSmp. Морозостойкость с дополнительной оболочкой – скрученные изолированные жилы, обмотанные синтетической лентой. Сверху залил слоем ПВХ. Более прочная модификация.
• ПВСн – не предназначен для армирования. Точное отличие от обычного может дать только производитель.
• ПВСу. Доступно только от избранных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТ). Иногда буква «U» указывает на умеренный климат. Что именно означает эта маркировка, также следует уточнять у производителя.Если вы купили кабель с вилкой для подключения стиральной машины, электроплиты, посудомоечной машины, то, скорее всего, это кабель ПВА
• PVSt. Изолированные жилы скручиваются вокруг опорного кабеля (обычно есть еще 5 жил). Есть еще один вариант – где «t» означает тропическое исполнение.
• ПВСЛ – медный луженый круглый провод (нормально полированный). Это опять же от отдельных производителей.
• ПВСП – плита.
• ПВСПнг (А) -LS. Плоский провод, негорючий вариант. «ПН» – пониженная горючесть, LS – пониженный выброс вредных веществ при горении.
• ПСВЛ-Т.

Как видите, нить ПВА имеет различные модификации. Наиболее полезны морозостойкие ПВСм, могут пригодиться маловоспламеняющиеся ПВСПнг (А) -LS, плоские – ПВСП.

Кабель ПВС в сравнении с ВВГ

По технико-эксплуатационным характеристикам ВВГ превосходит ПВС-провод, однако данные модели имеют разные предназначения.

ПВС применяется там, где ВВГ неуместен, и может испортить общую картину. Либо в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его более высокой жесткости. Например, сложно будет представить ВВГ, используемый для коммутации микроволновой печи, утюга или фена. Смотрится нелепо, крайне нерационально, поэтому в таком случае альтернативы ПВС не существует.

ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при коммутации бойлеров и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам – неуместно, поскольку данные проводники предназначены для решения совершенно разных задач.

Особенности монтажа

При подключении к автомату, вилке и другому устройству, концы оголяют, снимают изоляцию. Согласно ПУЭ, жилы подключают методом опрессовки наконечника.

При прокладке сети на улице нужно учитывать колебания температуры, влажность, негативное влияние УФ лучей, риск механического повреждения. Основные требования – прочность, гигроскопичность и устойчивость к горению. Прокладка на открытом воздухе выполняется в гофрированные трубы, которые прикрепляют к стене или другим стационарным объектам.

ПВС не предназначается для прокладки в земле. В крайнем случае его можно спрятать внутри двустенной трубы. При монтаже во влажном помещении следует соблюдать правила соединения. Скрутки недопустимы. Оптимальный вариант – соединение с помощью термоусадочных трубок.

Технические характеристики

В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.

Технические характеристики провода ПВ-3

Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.

Остальные технические характеристики:

• Повышенная стойкость к влажности: до 100% при +35°C.
• Стойкость к:
  • плесени;
  • ударам;
  • изгибам;
  • вибрации;
  • акустическим воздействиям.
• Не распространяют горение.
• Жила не должна нагреваться выше +70°C.

Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.

Описание характеристик

Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:

• ПВ-3 1,5 — 10 руб/м;
• ПВ-3 2,5 — 15 руб/м;
• 4 мм² — 25 руб/м;
• 6 мм² — 37 руб/м;
• 10 мм² — 65 руб/м;
• 16 мм² — 98 руб/м;
• 25 мм² — 148 руб/м;
• 35 мм² — 210 руб/м.

Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.

Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки

Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.

Правила подключения ППВ

В процессе прокладки провода необходимо помнить несколько важных правил:

• Жесткость провода напрямую зависит от количества жил.
• Радиус загиба в процессе проводки должен не превышать 10 внешних диаметров. Ровно 10 загибов разрешено под прямым углом с возвращением в начальную точку;

Как выглядит медная жила

• Если загибы не нужны, то их нужно избегать;
• ПВХ– химически стойкий состав. Поэтому такие кабели можно прокладывать через кирпичные или бетонные стены и замаскировать отделочными материалами. При прокладке в стене не нужно использовать гофру;
• Во многих строительных составах присутствуют в наличии разные примеси и присадки, которые в течении времени могут разрушать оболочку изоляции. Если состав смеси неизвестен, то лучше поместить кабель в гофры для дополнительной защиты;
• При прокладке ППВ кабеля под гипсокартонные, пластиковые основания или ЛДСП, то обязательно нужно использовать кабель-канал;
• Разрешается протягивать провод по воздуху, но большинство мастеров рекомендуют применять навесы или другие системы, чтобы защитить провод от ультрафиолетовых лучей;
• Благодаря гигроскопичности можно применять провод ППВ в места с высоким процентом влажности (ванна, сауна, парилка).

Важно! Перед подключением кабелей, для новичка рекомендовано изучение как можно большего количества литературы и просмотр видео-уроков в интернете. Но любой опытный мастер будет рекомендовать обратиться за услугами к профессионалам

Гофра для дополнительной защиты провода

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

• нг – негорючий материал оболочек;
• FR – повышенная стойкость к воздействию открытым пламенем;
• LS – нормированное небольшое выделение дыма при горении;
• П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Провод ПВС технические характеристики, строение, применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.

Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.

Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.

ПВС расшифровка

• отсутствие в начале аббревиатуры буквы А означает, что провод медный;
• П — провод;
• В — изоляция из ПВХ пластиката ;
• С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.

Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

• ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
• ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
• ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
• ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

Описание

Провод ПВС выпускается в соответствии с ГОСТ 7399-97, что гарантирует хорошее качество этого электрического изделия. Он представляет собой кабель, содержащий токопроводящие жилы, помещенные в поливинилхлоридную изоляцию. Такая же изоляция защищает и скрутку этих самых жил. В поливинилхлорид добавлены специальные пластификаторы, которые предотвращают горение изоляционного покрытия.

Что касается самих жил, то их может быть до двух до пяти. Это позволяет использовать провод ПВС в однофазных и трехфазных электрических цепях. Каждая жила кабеля ПВС выполнена из множества тонких проволочек, то есть является многопроволочной. Благодаря этому, кабель ПВС обладает хорошей гибкостью, что делает его удобным для эксплуатации в любых условиях. Многопроволочные медные жилы провода полностью соответствуют классу 5 по ГОСТ 22483.

Изоляция каждой жилы имеет свой окрас, который соответствует общепринятым международным стандартам. Это облегчает выполнение монтажных работ. Окрас внешнего изоляционного слоя однотонный, обычно белого цвета, но также бывает серый и черный.

Основное назначение кабеля ПВС — соединение различных электробытовых приборов и электрических инструментов с сетью напряжением до 380 В. Это могут быть электрические чайники, стиральные и посудомоечные машины, пылесосы, различные светильники, мультиварки, микроволновые печи и тому подобное. Хорошая прочность и гибкость позволяет применять кабель ПВС для соединения с различной техникой в подсобном хозяйстве частного дома: газонокосилками, электрическими точилами, измельчителями веток и ботвы, циркулярными пилами и тому подобным.

Кабель ПВС идеально подходит для изготовления электрических удлинительных шнуров. Его технические характеристики (электрические и механические) позволяют эксплуатировать такие шнуры в различных условиях: в домашней обстановки и на улице.

Так как жилы кабеля ПВС многопроволочные, для его надежного соединения с электрической техникой желательно выполнять пропайку концов жил. Хорошим решением также будет использование специальных наконечников или гильз. Дело в том, что многопроволочные жилы под действием винтовых и других зажимов имеют свойство расползаться по контактным площадкам, а это ухудшает качество соединения. Поэтому вышеописанные меры не будут лишними.

Не следует забывать и о такой важной вещи, как соответствие сечения жил кабеля ПВС подключаемой нагрузке

Такая мера предосторожности убережет от повреждения изоляции из-за ее перегрева и, как следствие, от возможного пожара. Если ваша нагрузка не очень мощная, вполне подойдет кабель ПВС с сечением жил в 1,5 кв

мм. Когда же требуется подключать мощную электробытовую технику, например, стиральную или посудомоечную машину, сечение должно быть больше как минимум 2,5 кв. мм

Если ваша нагрузка не очень мощная, вполне подойдет кабель ПВС с сечением жил в 1,5 кв. мм. Когда же требуется подключать мощную электробытовую технику, например, стиральную или посудомоечную машину, сечение должно быть больше как минимум 2,5 кв. мм.

Преимущества и недостатки ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов.

Можно применить в электрических сетях на 220 и 380 вольт. Провод имеет стандартный класс огнестойкости. Материал изоляции не загорается от наружного пламени и не поддерживает горение. С его помощью не рекомендуется выполнять скрытый монтаж, так как срок эксплуатации не более 6 лет. Имея круглое сечение, неудобен для монтажа под штукатурку.

Конструкция

Строение плоского гибкого провода понятно из рис.1.

Рис. 1. Конструкция шнура ШВВП

Конструктивно гибкий провод состоит из медных жил, покрытых поливинилхлоридными оболочками. Они расположены параллельно в одной плоскости, покрыты индивидуальной разноцветной изоляцией. Плоский профиль шнура придаёт ему форма внешней оболочки, состоящая из того же поливинилхлорида, но с другими добавками.

В изделиях ШВВП используются многопроволочные медные жилы. Проволоки в жгутах закрученные влево для усиления прочности формы жилы. Это хорошо видно на рисунке 2.

Рис. 2. Вид медных жил провода ШВВП

Обратите внимание: плоские провода бывают двухжильными и трёхжильными. Их ПВХ изоляция обладает свойствами, которые идеально подходят для соединительных шнуров:

• значительное удельное сопротивление;
• выдерживает кратковременную высокую температуру, выделяемую изолируемыми жилами в критических ситуациях. Номинальная рабочая температура может достигать 70 ºC;
• материал изоляционного слоя обеспечивает высокую гибкость провода (предел – до 30 000 изгибов);
• имеет достаточно продолжительный срок службы;
• поливинилхлорид безопасен в экологическом плане;

Некоторые параметры и свойства внешней оболочки немного отличаются от качеств изоляционных материалов, которыми защищают внутренние жилы. В их состав добавляют больше пластификаторов и стабилизаторов, обеспечивающих эстетическую привлекательность, стойкость до солнечных лучей, лучшую механическую прочность. Эти качества важны для шнуров, используемых в подсоединении бытовых приборов и при изготовлении удлинителей.

Как правильно выбрать кабель ППВ

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы.

Важно! Медные изделия будут дороже, но вполне окупают себя своей безопасностью. Можно приобрести провода смешанного типа, из меди и алюминия

Но тогда, нужно их объединить при помощи клеммника

Можно приобрести провода смешанного типа, из меди и алюминия. Но тогда, нужно их объединить при помощи клеммника.

Клеммники для объединения

Если провода будут соприкасаться между собой на протяжении длительного времени, они быстро окислятся и их сопротивление увеличится. Из-за этого кабель быстро нагревается и выходит из строя. В худшем случае, соприкосновение может привести к возгоранию в этой точке.

Вам это будет интересно Особенности многожильного провода

Далее провод выбирается по гибкости и жесткости.

Жесткое изделие, в основном состоит из одной жилы, а гибкое из множества.

Важно! Чем большее количество проволок внутри кабеля и чем меньше будет каждая проволока— тем мягче будет изделие. Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.

Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
2. Металлической (стальная или медная) ленты – броневая защита.
3. Покров – битумные составы или полиэтиленовый защитный шланг.
