Устройство уличных светильников на солнечных батареях

Зачем нужен садовый светильник на солнечной батарее

По нашему скромному мнению, такие светильники можно считать скорее игрушкой, чем устройством, приносящим конкретную пользу. Еще хорошо, что матовый плафон несколько рассеивает излучение светодиодов. Просто нам довелось видеть, как работают подобные светильники с прозрачными пластиковыми плафонами. Свет ярких светодиодов реально «режет глаза». Находиться в саду, освещенном таким образом, крайне неприятно.

Так зачем же они нужны?

Скорее всего их стоит располагать там, где сами устройства будут не видны, но подсветят видимые участки сада. Например, за стволом дерева, в кустах, на ветвях елей и т.д. При этом не надо забывать о том, что для подзарядки светильников на солнечных батареях нужен солнечный свет. Иначе они не проработают и десяти минут.

Принцип действия

Основной элемент в таких уличных светильниках — фотоэлементы, собранные в единую солнечную панель. Когда фотопанель ярко освещена солнцем, она начинает вырабатывать электрический ток. В принципе уже сейчас светильник начнет работать. Но зачем он будет работать днем? Поэтому схема дополняется аккумулятором.

Днем встроенный датчик освещённости перенаправляет энергию через диод на аккумуляторную батарею. Диод как бы запирает аккумулятор и не дает ему возможности работать в дневное время суток.

С наступлением темноты все тот же датчик освещенности уже не будет перекрывать питание светодиодов и открывает транзистор VD. Цепочка: аккумуляторная батарея → эммитер →коллектор транзистора → светодиодная панель начинает работать.

С рассветом, как только первые лучи солнца попадают на датчик освещенности, происходит отключение цепи питания осветителя и включается цепь подзарядки аккумулятора.

Конечно это упрощенное описание принципа работы уличных осветительных приборов на солнечных батареях. Промышленные образцы для освещения с применением фотопанелей, оборудованы сложной системой автоматики. А аккумуляторы дополнены инверторами, которые конвертируют постоянное напряжение от солнечных батарей в переменное для включения осветительных приборов.

От того насколько ярко работают уличные светильники зависит и продолжительность их работы. Когда наступает момент разрядки аккумулятора, система сама автоматически отключит питание светильника. Особенно это актуально в зимний период, когда светильникам просто не хватает светового дня для подзарядки аккумуляторов.

Естественно время включения уличных фонарей зависит от времени года. В зимний период они включаются ближе к 18-00 вечера, а летом в 2100–2200 часов вечера.

Еще один важный момент — сами фотоэлементы.

Как правило, в продаже можно встретить фотопанели, изготовленные на основе монокристаллического кремния. Они показали лучшие параметры по надежности и долговечности, чем экземпляры на поликристаллических фотоэлементах.

Как устроен типичный светодиодный светильник

Конечно, все они выглядят по-разному.

В коробке находится сам светильник в сборе, отдельно две «ноги» — короткая и длинная. Еще есть пластиковый черный наконечник, который втыкается в землю, и инструкция.

Наличие двух «ножек» очень удобно. Ведь кому-то захочется «посадить» светильник прямо на поверхность почвы. Тогда подойдет короткая трубка. Кому-то захочется приподнять лампу над поверхностью. Тогда используется длинная. Во всяком случае, не придется сразу что-то отпиливать или искать подходящий удлинитель. Такая забота о потребителе всегда приятна.

Сам шар не стеклянный, а пластмассовый. Это облегчает конструкцию и делает ее более безопасной. Правда, стекло в отличие от пластика не царапается, но тогда изделие стоило бы дороже.

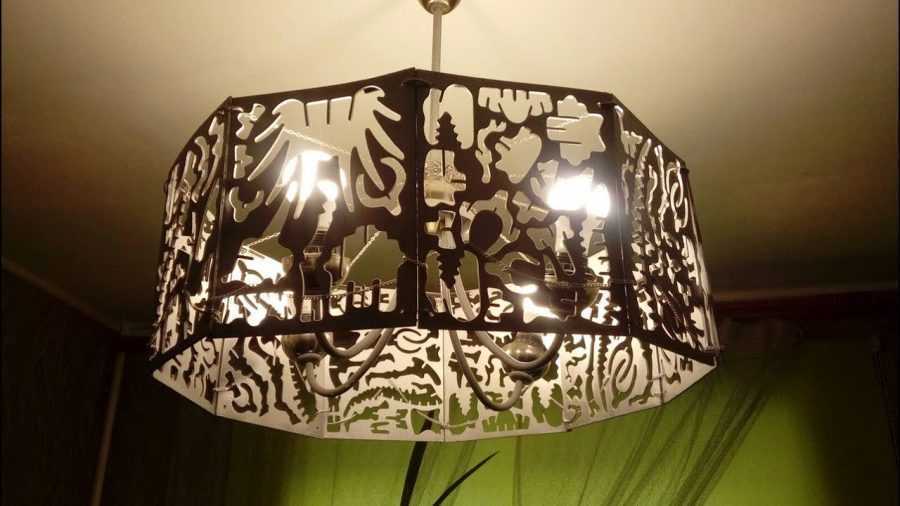

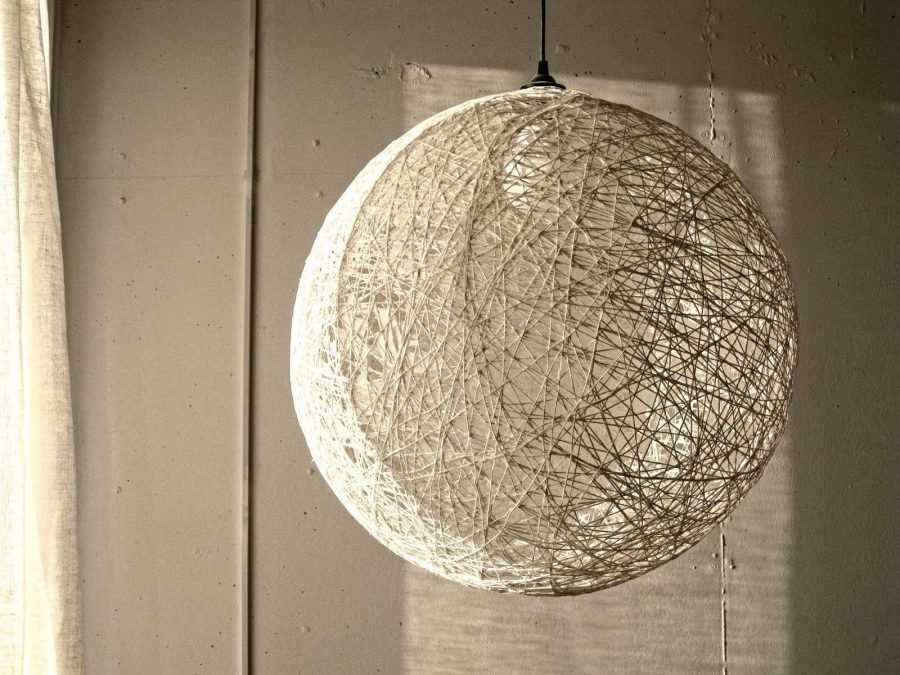

Каркас абажура для светильника

Чтобы обновить светильник можно использовать старый каркас. Детальный осмотр поможет определить, годится ли он для дальнейшего употребления. Ржавые места, сколы, трещины, поломки. Если они незначительны, тогда стоит отремонтировать.

Если все безнадежно, то надо купить недорогой светильник и взять его каркас. Но можно смастерить или взять для такой цели предметы, которые есть в хозяйстве:

пластиковый горшок для комнатных цветов;
металлическая или пластмассовая мусорная корзина;
кусок проволочной сетки определенных размеров, края которой соединены;
пластиковая бутылка на 5 литров;
деревянные палочки из бамбука, которые можно соединить клеем и проволокой;
проволочная основа из двух кругов соединенных между собой в нескольких местах.

На самом деле, если подумать, то идей и способов изготовления абажура и каркаса для него гораздо больше, стоит только поразмыслить.

Лампочки для самодельного светильника лучше в целях безопасности брать светодиодные или энергосберегающие. Тогда абажурная поверхность не будет нагреваться, портиться, причинять вред.

Детали для изготовления автономного светильника

Чтобы установить на даче уличные светильники на солнечных батареях, необходимо изначально сформировать список деталей, из которых он состоит. Их выбор зависит от того, насколько мощным хочется получить автономный осветительный прибор. Специалисты рекомендуют приобретать светодиоды d2 мощностью от 1 до 1,5 В. Для создания солнечного светильника достаточно использовать 4 штуки.

При выборе аккумуляторной батареи предпочтение лучше отдавать модели, характеризующейся емкостью 3000 мАч и обладающей рабочим напряжением, равным 3,6 В. В этом случае зарядка батареи будет осуществляться не менее 10 часов. Этого времени вполне достаточно, чтобы установленные светодиоды d2 успешно освещали окружающее пространство в течение 12 часов.

В отдельных случаях рабочее напряжение аккумулятора может оказаться слишком большим для светодиода d2. Для компенсации излишков рекомендуется внедрить добавочный резистор R2. Его номинал должен соответствовать рабочему напряжению светодиода и аккумуляторной батареи. Определить подходящий вариант добавочного резистора R2 можно, воспользовавшись предложенной формулой:

Сумма номинала напряжения светодиода и показателя падения напряжения на добавочном резисторе R2 должна быть равна величине напряжения аккумулятора.

Далее нужно уделить должное внимание выбору солнечной панели. Опытные мастера рекомендуют отдать предпочтение батарее со следующими параметрами:

размер — 65х65х3мм;
выходное рабочее напряжение — 90 мА; 4,4 В.

Для сооружения электронного блока управления потребуются дополнительные детали:

4 добавочных резистора;
1 диод;
2 транзистора.

Их необходимо разместить на одной плате, которую можно вытравить самостоятельно. Однако многие умельцы предпочитают исключить выполнение ненужных работ, поэтому рекомендуют приобрести уже готовые макетные варианты. Также следует подготовить многожильный провод из меди для создания дорожек. Как только все перечисленные детали будут подготовлены, можно переходить к следующему этапу работы — пайке в строгом соответствии с выбранной схемой.

Сколько времени горят светильники на солнечных батареях

Это отличный вопрос! А сколько по времени они горят? Всю ночь? Или всего час-другой?

Мы не можем дать ответ обо всех светильниках сразу. Они бывают очень разные, с разной емкостью встроенных аккумуляторов.

Опираясь на наш опыт скажем следующее. Светодиодные светильники-шары, которые мы купили, работали после солнечного дня примерно 3-4 часа. То есть до того времени, пока мы не ложились спать. После пасмурного — зарядки аккумулятора от солнечной батареи хватало лишь на 1-2 часа.

С одной стороны — как-то маловато. Хотелось бы, чтобы зарядки хватало на всю ночь. С другой — а зачем они будут гореть ночью, когда вы спите? Ведь мы же договорились, что такие устройства нельзя расценивать как основное освещение. Это просто декоративная игрушечная подсветка. Ночью ее все равно никто не видит, так зачем ей гореть?

Само собой, наши «шарики» гасли не одновременно. Разница составляла примерно полчаса.

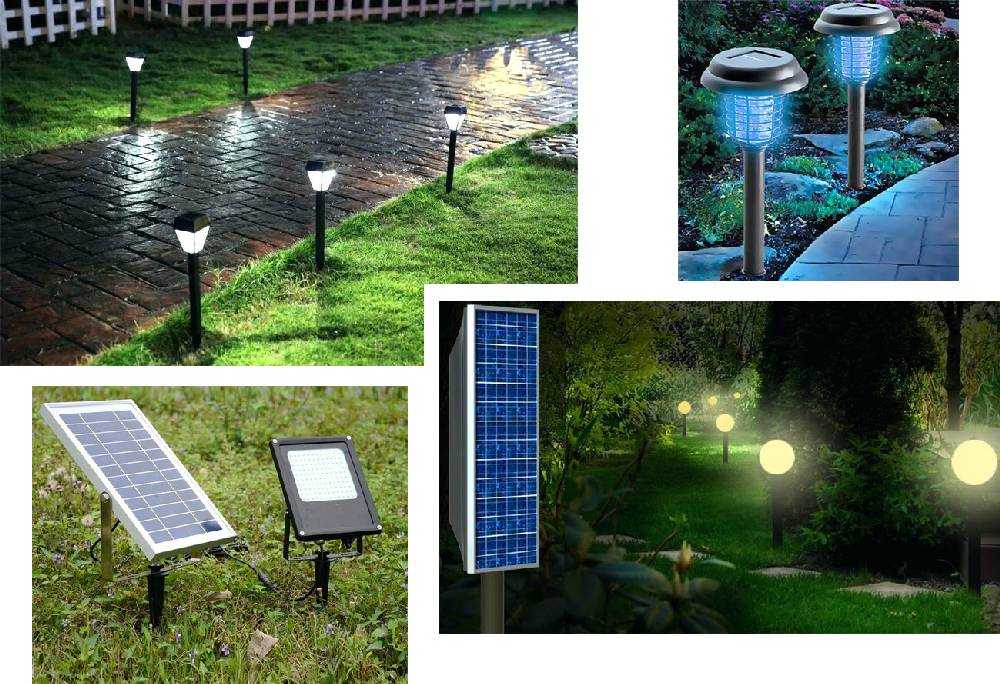

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

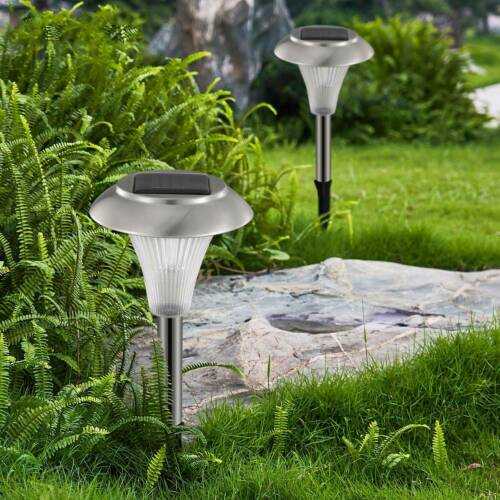

Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.

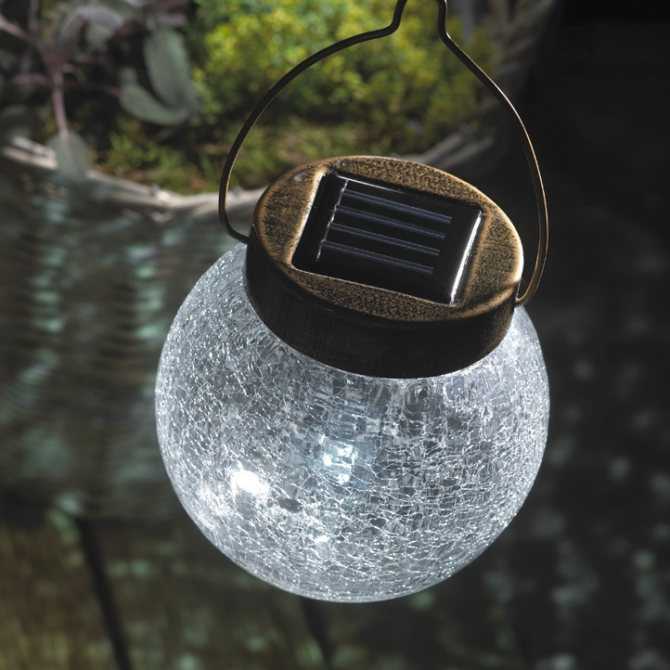

Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.

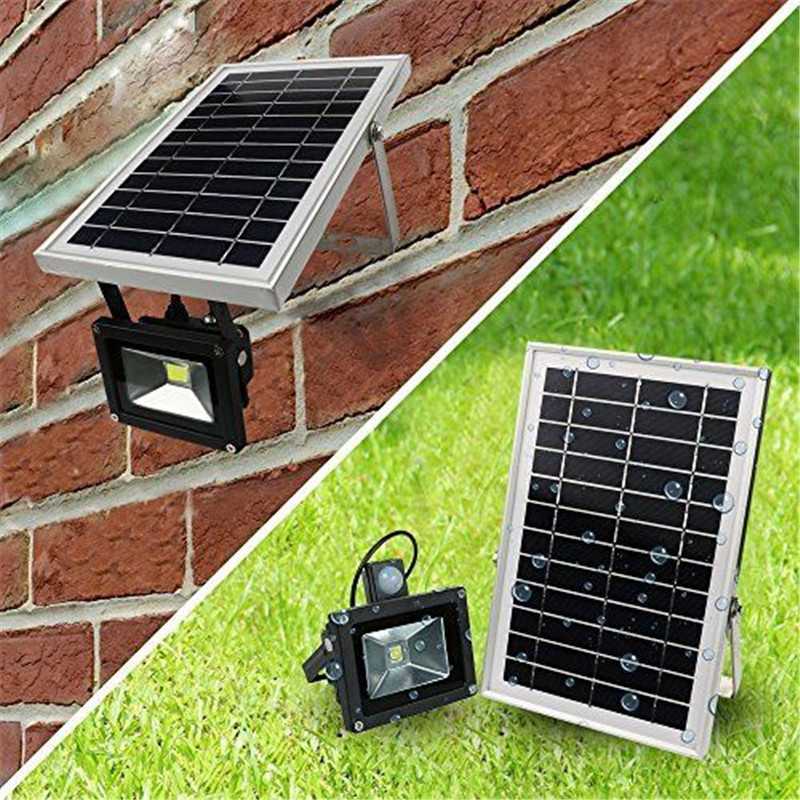

Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

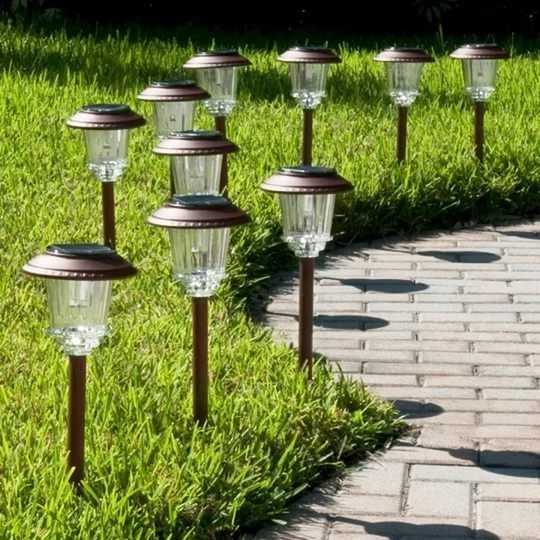

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

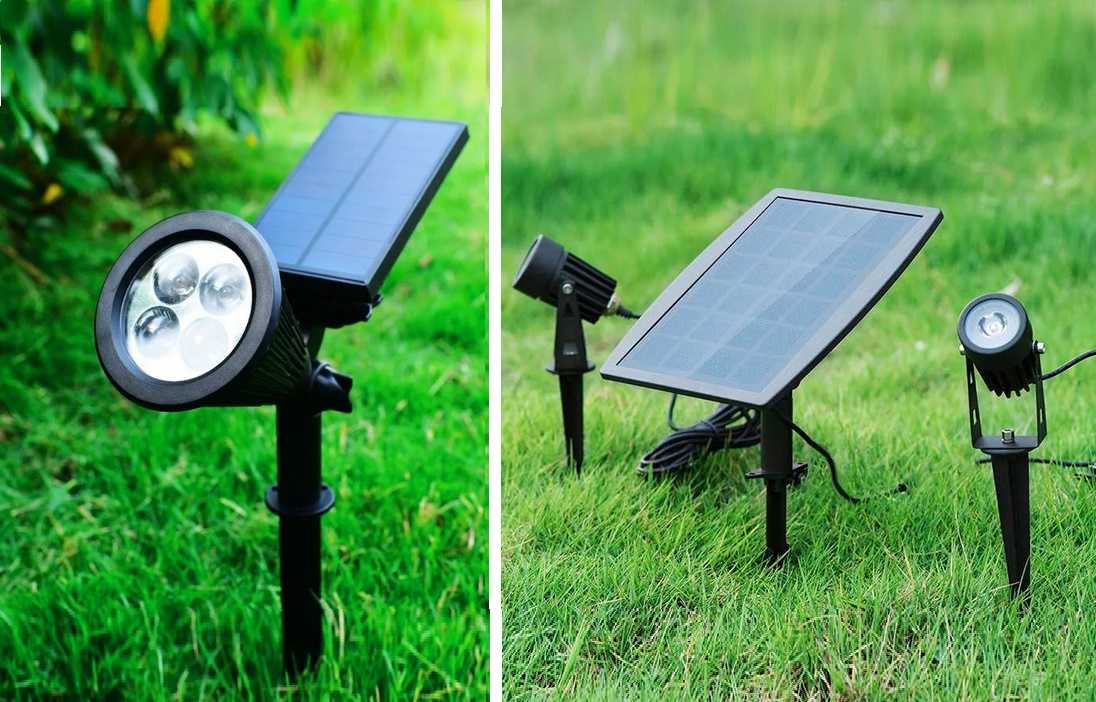

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.

Виды светильников на солнечных батареях

Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

Декоративные светильники

Светильники для дорожек

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

ФОНАРЬ С СОЛНЕЧНОЙ БАТАРЕЕЙ

Как извесно, прогресс не стоит на месте. Развитие новых технологий обусловило появление на рынке новых сверхъярких светодиодов, стоимость которых с каждым годом снижается. Появилось и много инновационных изделий на основе этого полупроводникового прибора. Все эти новшества возникают только благодаря одной цели — энергосбережению. Государством, внедряющим повсюду новые »зеленые технологии», является Китай (уже перещеголявший в плане инноваций и схемотехники Японию). Рынок просто заполонили светодиодные (и не только) девайсы из Поднебесной, цена которых довольно демократична, по сравнению с аналогичными изделиями европейских производителей. Одним из новаторских устройств,массово ввозимом в нашу страну, является садовый декоративный светодиодный фонарь с зарядкой на солнечной батарее.

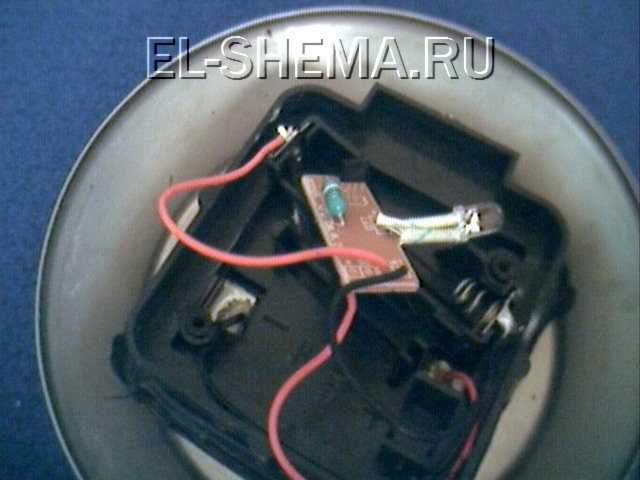

Рассмотрим его подробнее. »Вскрытие» пациента показало вот что. Питается светильник от NI-MH (никель-металлгидридного) аккумулятора емкостью 600мА*ч напряжением 1,2В.

В качестве осветительного элемента применен обычный сверхяркий светодиод белого свечения; в роли зарядного устройства выступает солнечная панелька размером 5 на 5см, выдающая в погожий солнечный день до 2,3В напряжения. Осмотр печатной платы устройства практически ничего не прояснил — кроме токового дросселя и неизвесной микросхемы, с 4 выводами и надписью на корпусе 5252F на плате ничего нет! Поиск по базам даташитов и базам LED преобразователей (драйверов) тоже ничего не дал.

По всей видимости это очередная инновация китайских мастеров (копирование фирменной микросхемы с упрощением внутренней части).

Так как светильник с одним светодиодом светит довольно тускло (оно и понятно, ведь главная цель такого девайса — декоративная функция) была предпринята попытка модернизации. Во первых, колпак светильника из прозрачного пластика недостаточно рассеивает направленный поток света от диода, поэтому для усиления эффекта рассеивания была предпринята попытка оклеить внутреннюю часть крышки плафона фольгой.

Помимо этого можно посоветовать применить вместо одного светодиода три сверхярких, включенных в паралель, хотя это сократит время свечения светильника с 8 часов до 4-6. Можно пойти другим путем — заменить дроссель на более мощный и диод на матрицу из 4 диодов. Эта модернизация также сокращает время свечения прибора в темное время суток. Если же эксперименты привели к поломке электронной части изделия, то ремонт можно произвести только полностью заменив электронную начинку (ведь микросхемы с такой маркировкой не продаются ни в одном из российских радиомагазинов). Можно полностью заменить внутреннюю схему, применив разработку инженеров из Дании и построив транзисторный преобразователь.

Или обратиться еще к одному западному источнику.

Дроссель для этой схемы придется мотать на ферритовом кольце диаметром 10 и толщиной 3мм. Обмотка содержит две секции по 20 витков провода 0,2-0,3мм. Вообще же тема применения преобразователей для сверхъярких светодиодов довольно обширна и интересна с точки зрения экспериментов.

Что же касается нашего светильника, то он практически вечный (если конечно активно не вмешиваться в его работу). Неисправности, которые могут в нем возникнуть, носят специфику всех приборов, работающих на открытом воздухе — окисление контактов в аккумуляторном отсеке, непропай радиоэлементов и окисление дорожек под действием осаждающейся из воздуха влаги (можно покрыть плату дополнительным слоем цапонлака), выход из строя батареи. Батарею можно заменить на аналогичную Ni-Cd (никель-кадмиевую). Для профилактики батареи желательно хотябы раз в месяц заряжать ее от сетевого зарядного устройства, либо поставить переключатель, для отключения питания схемы светодиода, а аккумулятор зарядить полностью в течении 2-х световых дней (все таки у нас не Африка, бывают и пасмурные дни). Данный декоративный светильник исправно проработал в течении 2-х дачных сезонов (без замены батареи), и при всей своей простоте и неприхотливости является изделием, несущим в себе смысл главной в наше время технологической идеи — энергосбережения!

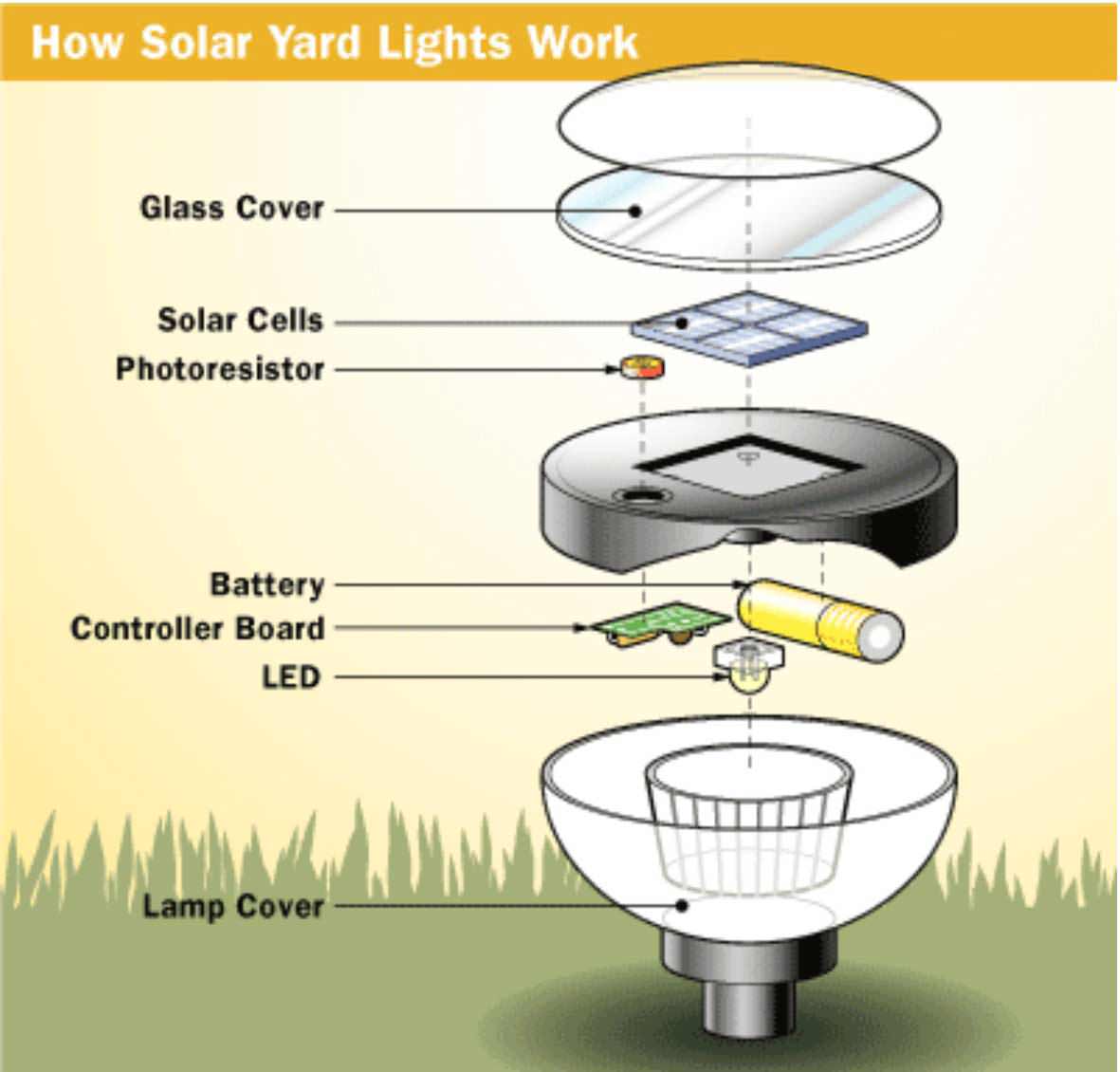

Конструкция солнечного светильника

Все солнечные светильники малого и среднего ценового диапазона в настоящее время оборудованы практически одинаковыми солнечными батареями площадью не больше 9 квадратных сантиметров. Солнечная батарея заряжает аккумулятор. Размер и емкость аккумулятора зависит от габаритов светильника и честности производителя. Как правило применяются стандартные аккумуляторы небольшой или средней емкости. Иногда, проявив смекалку, можно купить светильник за 45 рублей и стать обладателем нового аккумулятора формата АА емкостью 1 А/ч. Большинство светильников оборудуются выключателями. С помощью выключателя можно отключить аккумулятор от схемы питания. Пользоваться выключателем очень удобно при хранении светильников в зимнее время.

Площади солнечных батарей равны

Внутренняя начинка светильников

Тыльная сторона

Подготовительные работы

Прежде чем приступить к созданию светильника на солнечных батареях, необходимо разобраться в конструкции подобных устройств.

Хотя все фонари с виду разные, схема их работы очень проста. Состоит она из солнечной батареи (панели), аккумулятора, преобразователя напряжения и светодиода или модуля.

Схема подобного светильника будет понятна любому начинающему радиолюбителю и выглядит она следующим образом:

Схема светильника на солнечных батареях

И вот уже разобравшись со схемой и поняв принцип работы фонаря, работающего на энергии, которую вырабатывают солнечные элементы, можно определиться с тем, какая яркость требуется, какие выбрать световые элементы, и в соответствии с этим выбирать аккумулятор и солнечную панель.

Ну и, естественно, сама солнечная панель. Дело в том, что солнечная батарея из садовых светильников, выпускающихся в наше время, очень мала. Подходящей станет батарея, размер которой 65 х 65 х 3 мм, с выходным напряжением в 4.4 В, 90 мА. Она вполне может обеспечить необходимое питание.

Электронный блок управления. Теперь необходимо собрать «голову» светильника, а именно сам блок управления. Для этого понадобится:

Т. к. все это разместится на одной плате, то конечно лучше ее вытравить самому. Но есть вариант и аккуратнее, и менее трудозатратный. Сейчас в магазинах можно приобрести универсальные макетные платы. В дополнение под рукой при работе должен быть и многожильный медный провод для создания дорожек.

Итак, когда все элементы будущего электронного блока управления в сборе, можно приступить к пайке. Необходимо собрать следующую схему.

Схема электронного блока управления светильника на солнечной батарее

В подобную схему свободно включаются 4 светодиода. И если качество сборки на высоком уровне, то прослужит такой блок управления многие годы.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как сделать светильник на солнечной батарее – схемы и пошаговая инструкция Портативное солнечное зарядное устройство Jetsun , разработанное с учетом потребностей отдыхающих на природе, готово помочь вам в решении всех ваших энергетических задач благодаря аккумуляторной батарее 16750 мАч и компактной солнечной панели. Спрашивайте, я на связи!

Сборка фонаря

Форму светильника на солнечной батарее, естественно, каждый придумывает сам, здесь уже полный простор мысли и фантазии мастера. При собранной схеме электронного блока управления подключить к нему светодиоды проблем не составит. Конечно, можно в разрыв питания светодиодов включить обычный выключатель, но намного удобнее будет, если вместо него установить фотоэлемент параллельно с датчиком движения. Тогда при наступлении сумерек светильник на солнечных батареях, сделанный своими руками, автоматически включится, а с рассветом выключится. Либо же будет срабатывать на проходящего человека, что тоже удобно.

Также возможно и подключение контроллера при использовании светодиодов RGB, тогда солнечные фонари будут регулироваться еще и по цвету свечения, причем дистанционно, но в таком случае нужно понимать, что и ему понадобится питание. Хотя этот вопрос тоже решаем. Ведь выбор солнечных панелей на прилавках магазинов электротехники в наши дни необычайно широк. А это значит, что подобрать подходящие будет делом несложным.

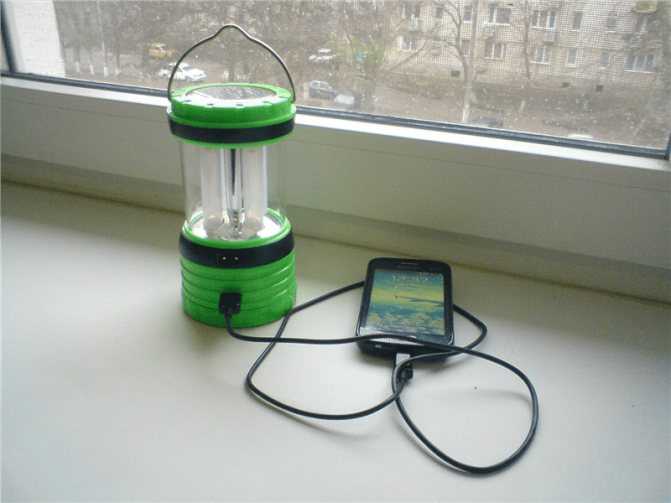

Дополнительные возможности использования солнечных батарей в домашних условиях

Принципиальная схема уличного светильника на солнечных батареях

Прежде чем приступить к практическому созданию солнечного светильника, полезно изучить его принципиальную схему. С ней легко разберется каждый, кто решил изготовить автономный осветительный прибор для сада своими руками.

Принцип работы заключается в следующем:

В течение светового дня панель активно поглощает энергию солнечных лучей и преобразует ее в электрическую.
Полученный ток через специальный диод заряжает аккумуляторную батарею.
Светодиод d2 не включается, поскольку этому препятствует транзистор, пребывающий в закрытом состоянии по причине воздействия положительного потенциала, приложенного к базе через добавочный резистор R2.
Как только на улице становится темно, положительный потенциал снижается, транзистор открывается, и установленный светодиод d2 загорается.
Специальный диод предупреждает разрядку аккумуляторной батареи, поэтому такой уличный светильник будет благополучно освещать приусадебный участок на протяжении всего темного времени суток.
С наступлением рассвета положительный потенциал снова начинает возрастать, заставляя транзистор закрыться, вслед за этим прекращает работать светодиод d2.
В течение всего последующего светового дня аккумуляторная батарея снова заряжается.

Конструкция и сборка светильника

Для светильника нужен корпус, желательно влагозащищенный. Очень удобно использовать пустую банку от консервации с закручивающейся крышкой.

Пример компоновки деталей

Для сборки такого светильника нужен кусок фанеры, чтобы наклеить на него два ряда модулей. Предложенные фотоэлементы имеют размер 52х19 мм, сложив их в два ряда, получится прямоугольник с размерами примерно 110х110. Клеить модули можно на двухсторонний скотч для зеркал, но не нужно придавливать слишком сильно.

Перед тем как наклеить модули, вырежьте в центре дощечки отверстие под крышку банки и закрепите ее внутри парой капель термоклея. В крышке нужно проколоть два отверстия для ввода проводков от модулей, не забудьте потом восстановить герметичность.

Чтобы удобно разместить внутри электронику, приклейте на внутреннюю сторону крышки небольшую шайбу из пенопласта. Если вы, паяя схему, не будете обкусывать ножки, то сможете воткнуть элементы в пенопласт и так их зафиксировать. А если сделать прямоугольные разрезы в пенопласте, в них вы легко вставите аккумуляторы. Для контакта используйте пару сплющенных шариков из алюминиевой фольги с припаянными к ним проводками.

Перед тем как будете закрывать крышку, хорошо погрейте банку изнутри феном. Так детали будут меньше окисляться, а на стенках банки не появится конденсат.

Типы светильников на солнечных батареях

Сделать светильник на солнечной батарее своими руками сможет даже начинающий мастер. Рассмотрим самые популярные устройства.

С короткой ножкой

Очень удобен для подсветки дорожки в саду. Самая дешевая модель из всех, а установка наиболее простая. Заостренная ножка просто вдавливается руками в землю.

Светодиодные прожекторы

Мощность таких ламп очень высока и равняется 100 Вт лампе накаливания, если солнечная лампа имеет мощность в 10 Вт. Используются для подсветки крыльца дома или сада.

Подвесные

Чаще всего используются для декорирования садового участка и могут быть размещены на ветках деревьях, могут быть подвешены в беседке.

Положительные стороны устройств

Садово-парковые светильники на солнечных батареях способствуют облагораживанию таких зон отдыха, как сады, парки, скверы. Данные устройства могут быть снабжены никель-металл-гидридными аккумуляторами, что позволяет им включаться при наступлении темноты, отключаться и начинать заряжаться при наступлении утра.

В настоящее время светильники выпускаются в различных исполнениях. В основном производятся традиционные столбики, имеющие различную высоту, а также гирлянды. Помимо этого начали выпускать светильники в виде собак, кошек, гномов, улиток и других потенциальных обитателей зеленой зоны. Также производители предлагают приборы в виде светильников, вокруг которых летают бабочки.

Рассматриваемые устройства не нуждаются во владении основами установки электропроводки, поскольку схема садового светильника на солнечных батареях не подразумевает подвода к нему электричества, что обеспечивает экономию финансовых средств их владельцам.

Свет, падающий от данных фонарей, не бьет по глазам, поскольку не является сверхъярким.

Данные светильники являются автоматическим оборудованием и могут обмануть воришек в случае имеющегося у них злого умысла напасть на вашу недвижимость.

Они не требуют осуществления работ по заземлению и полностью безопасны как для людей, так и для окружающей среды.

Не требуется какого-либо особого ухода за ними.

При этом срок эксплуатации рассматриваемых видов светильников достаточно продолжительный.

Так как они эксплуатируются на открытой местности, производители предусматривают для них высокий уровень защиты от неблагоприятных факторов погоды.
