Все типы smd-светодиодов их технические характеристики и маркировки

Особенности питания

Учитывая относительно высокую стоимость сверхярких светодиодов, очень важно использовать для их работы надежные и качественные источники питания, поскольку эти полупроводниковые элементы критичны к токовой перегрузке. После нештатного режима прибор может остаться работоспособным, но мощность излучаемого светового потока существенно сократится

Помимо этого такой элемент с большой вероятностью станет причиной поломки и других, совместно подключенных светодиодов

После нештатного режима прибор может остаться работоспособным, но мощность излучаемого светового потока существенно сократится. Помимо этого такой элемент с большой вероятностью станет причиной поломки и других, совместно подключенных светодиодов.

Прежде, чем говорить о драйверах для сверхярких светодиодов, коротко расскажем об особенностях их питания

В первую очередь необходимо принять во внимание следующие факторы:

  • мощность светового потока, излучаемая этими элементами, напрямую зависит от величины протекающего через них электротока;
  • для сверхярких светодиодов характерна нелинейная ВАХ (вольт-амперная характеристика);
  • температура оказывает сильное влияние на ВАХ этих полупроводниковых приборов.

Ниже показано изменение ВАХ при температуре полупроводникового элемента (сверхяркий smd-светодиод) 20 °С и 70 °С.

Как видно из графика, при подаче на полупроводник стабильного напряжения величиной 2 В, электроток, проходящий через него, меняется в зависимости от температуры. При нагреве кристалла 20°С он будет равен 14 мА, когда температура повысится до 70°С, этот параметр будет соответствовать 35 мА.

Результатом такой разницы будет изменение мощности светового потока при одном и том же питающем напряжении. Исходя из этого, необходимо стабилизировать не напряжение, а электроток, проходящий через полупроводник.

Такие блоки питания называются светодиодными драйверами, они представляют собой обычные стабилизаторы тока. Это устройство можно приобрести готовое или собрать самостоятельно, в следующем разделе мы приведем несколько типичных схем драйверов.

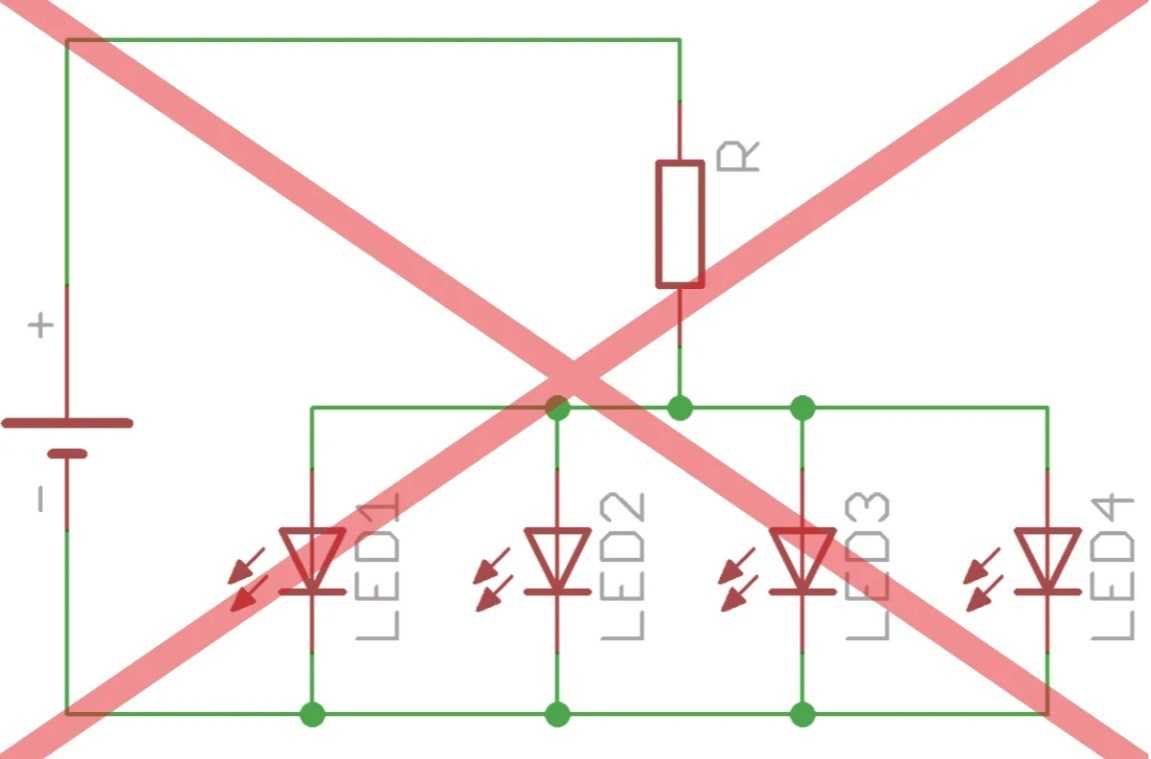

Параллельное соединение светодиодов

Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:

Но это недопустимое решение!

Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому — даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.

Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.

Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает ~ 13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!

Если светодиоды не идентичны, одни светятся ярче, другие — темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.

Плюсы и минусы

Сверхъяркие led становятся все более востребованными на рынке освещения.  Причина кроется в преимуществах, которыми обладают данные источники света:

  • большой срок эксплуатации (50 000-100 000 часов);
  • высокая экономичность;
  • устойчивость к перепадам напряжения;
  • возможность работы при низких температурах окружающей среды;
  • компактность. Сверхяркие светодиоды имеют небольшие размеры, что позволяет монтировать их в совсем маленькие приборы;
  • экологичность (отсутствие ртути, паров газов или других опасных веществ);
  • ударопрочность и виброустойчивость;
  • светодиодные технологии обеспечивают большое разнообразие при проектировании интерьерного, декоративного освещения, а также цифровой контроль цвета и интенсивности света;
  • устойчивость к многократным включениям.

Как видим, параметры работы подобных устройств выгодно отличаются от других источников света. Но кроме достоинств, имеются и некоторые недостатки:

  • высокая цена, значительно увеличивающая срок окупаемости осветительного прибора;
  • низкие технические характеристики в некачественных изделиях;
  • необходимость применения драйверов, что увеличивает стоимость;
  • невозможность использования регуляторов освещения для всех видов сверхярких светодиодов. Устройство этих регуляторов сложнее, чем для традиционных источников света, что также сказывается на их стоимости;
  • заявленные названия цветопередачи не всегда соответствуют реальным характеристикам;
  • небольшой угол рассеивания света;
  • сложности в получении равномерного освещения из-за уникальности характеристик каждого LED и т.д.

Несмотря на перечисленные недостатки при правильном подходе к выбору и монтажу часть их можно нивелировать.

Главные три типа светодиодов

Рассмотрим более подробно основные виды светоизлучающих диодов, имеющие различное конструктивное исполнение и производимые по разной технологии.

Выводные светодиоды

Для выводных светодиодов характерно наличие, так называемых, «ножек», предназначенных для их монтажа в отверстиях печатной платы. Этот тип продукции применяется для индикации и подсветки.

Отдельные модификации используются в бытовых фонарях, переносных лед-светильниках, «лазерных» указках. Встречаются 3 типовых модификации корпусов:

Цилиндрические светодиоды

SMD светодиоды

SMD светодиоды устанавливаются на плату методом поверхностного монтажа. Их основой является светодиодный чип (кристалл), размещенный в прямоугольном или квадратном корпусе. Плюсовой и минусовой выводы выполнены в виде металлических полосок.

Процесс создания СМД-диода состоит из четырех этапов: выращиванию кристалла, планарной обработки пленки, бинирования (сортировки чипов по категориям – бинам), размещения полученных чипов в специализированный корпус. Кристаллы выращиваются при помощи технологии, использующей металлоорганическую эпитаксию: послойное наращивание кристаллической структуры и создание контактных отводов от каждого p-n перехода.

Выращенные кристаллы размещаются на подложке, отводящей излишки тепла. При наличии эффективного теплоотвода даже мощные модели работают в стабильном рабочем режиме. Срок беспроблемной службы составляет несколько лет.

На поверхность готовых чипов наносят один из вариантов оптического покрытия, чаще всего люминофор. На мощных светоизлучающих диодах монтируют пластиковую фокусирующую линзу, формирующую диаграмму направленности светового потока.

Светодиодные светильники комплектуются сборкой SMD-диодов, обеспечивающей требуемую величину светового излучения, измеряемую в люменах.

COB-светодиоды

Идея COB-матрицы состоит в размещении большого числа светодиодных элементов на общей подложке. Такое решение обеспечивает более высокую плотность кристаллов на единицу площади по сравнению с SMD-технологией (дискретные чипы в отдельных корпусах).

В итоге компактная матрица излучает суммарный световой поток с лучшей интенсивностью и однородностью. Керамическая или алюминиевая подложка с диодами герметично заливается люминофором. Для отвода излишков тепла готовая плата устанавливается на радиатор.

COB-диоды соединяются последовательно в кластеры. При питании 9 вольт – 3 штуки, 12 вольт – 4 штуки. Рабочий ток нормируется, исходя из вида используемых кристаллов. Соединение созданных кластерных цепочек выполняется параллельно в соответствии с требуемой выходной мощностью/яркостью.

Ходовые огни дневного света своими руками

Учитывая небольшую стоимость как самих ДХО, так и их установки, есть возможность сделать ходовые огни дневного света своими руками.

Для этого потребуются следующие элементы:

  • противотуманные фары
  • алюминиевые пластинки
  • светодиодная лента

Как установить дневные ходовые огни: фото, пошаговая инструкция

  1. Приобретаем недорогие противотуманки и аккуратно разбираем их.
  2. Размягчить герметик, на который посажены стекла можно строительным феном, обдувая им осветительный блок со всех сторон.

Если обработка направленной струей горячего воздуха не помогла, поместите фары в духовку и подержите 5 минут при температуре 100 градусов.

Осторожно отделяем стекло от платформы при помощи тонкой отвертки.
Для экономии времени сразу тонируем стекла. Приклеивать можно простую китайскую тонировку, хотя дорогие материалы тоже подойдут.
Пока тонировка сохнет, переходим к монтажу внутренностей: отсоединяем провода, планку держатель, стекло, рассеиватель и корпус.

Вырезаем подложки под светодиоды из алюминиевых пластинок. Их поверхность должна быть плоской, ровной и без коррозии.
Затем пластинки сажаем на силиконовый герметик, крепим к внутреннему корпусу рассеивателя и даём ему время подсохнуть.
С помощью светодиодной ленты делаем световые элементы. Использовать рекомендуется ленту с силиконовой защитой.

Элементы состоят из 2-х полос, горизонтально закрепленных на алюминиевые платформы.

Сажаем ленты на силиконовый герметик и производим спайку.
После того как все детали закрепятся, производится монтаж затонированных стекол. Их тоже сажаем на герметик.

Рассеиватель можно сделать двумя способами: вылить из эпоксидной смолы или фрезеровать оргстекло. Первый способ более дешёвый и доступный.

Смотрите видео о том, как сделать ДХО своими руками:

Как не стоит делать ДХО?

Довольно часто предлагается использовать подручные средства в виде лент. Такие ленты по яркости могут уступать даже габаритным огням, поскольку походят на обычную гирлянду. Проверять установленные ДХО необходимо в дневное время суток при свете солнца с расстояния не менее 100 метров. Также не стоит устанавливать светодиодную ленту в первое попавшееся место. Такое размещение может противоречить регламенту. Светодиодные трубки использовать также не рекомендуется из-за того, что данная конструкция больше похожа на декоративную подсветку. Удачи и лёгких дорог!

Решил собрать свои лампы для ДХО. Три года назад, когда переделывал свои фары, в качестве лам ДХО поставил китайские лампы. Китайских ламп хватает от силы на пол года. По этому озадачился собрать свои лампы. Переваривал я эту тему почти год, параллельно искал алюминиевую болванку для радиатора. В итоге собрал все материалы и заказал токарю выточить радиатор.

Ни каких расчетов на радиатор я не делал. Просто из найденной алюминиевой заготовки выточил два радиатора максимально возможного размера. Купил светодиоды Samsung, 1000мА, 5300К и изготовил платы из алюминия и к ним.

Припаял светодиоды и приклеил плату к радиатору на теплопроводящий клей. Лучше бы конечно закрепить плату к радиатору на болтики, но я решил провести эксперимент. В противном случае переделаю.

Стабилизаторы тока решил использовать — китайские на 600мА.

Что бы лампа штатно крепилась, я использовал старые патроны, просто вырезал все не нужное из них и одел на радиатор.

RGB СВЕТОДИОДНЫЙ КОНТРОЛЛЕР

Захотелось мне сделать RGB свет для видео из китайских компонентов. RGB – значит нужен ШИМ контроллер, значит нужно его сделать! Вот и сделал: GyverRGB – контроллер для RGB светодиодных лент со множеством режимов и настроек, модульной структурой и различными способами управления.

Железо

Используется обыкновенная RGB светодиодная лента с общим анодом (контакты 12V G R B). Я использовал два ряда ленты с плотностью 120 диодов на метр, чтобы иметь хороший запас по яркости даже на одном цвете.

В проекте используется Arduino NANO (микроконтроллер ATmega328p). В качестве 100% совместимого аналога можно использовать Arduino UNO/Pro Mini.

Я рассматривал два варианта драйвера для светодиодной ленты: китайский RGB LED amplifier и самодельный драйвер из трёх МОСФЕТ (полевых) транзисторов. LED amplifier очень удобен в подключении, но имеет жуткий недостаток: на высоких частотах у него поднимается нижний порог яркости, что приводит к трате оттенков и вообще некорректной работе режимов.

Вывод: если контроллер не планируется использовать для видео света, то можно поставить LED amplifier и в настройках контроллера поставить низкую частоту (490 Гц), глаз такую частоту не заметит, но снятое на камеру видео будет «стробить». Если планируется использовать контроллер для создания видео света, то в обязательном порядке нужно делать свой драйвер. Также свой драйвер позволит работать с большими отрезками ленты, т.к. транзисторы можно поставить очень мощные.

Полевой транзистор подойдёт практически любой (99%), наковырять можно из материнской платы. Список популярных МОСФЕТов в корпусе to-220: IRF3205, IRF3704ZPBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF (в порядке роста стоимости). Список популярных МОСФЕТов в корпусе D-pak: STD17NF03LT4, IRLR024NPBF, IRLR024NPBF, IRLR8726PBF, IRFR1205PBF, IRFR4105PBF, IRLR7807ZPBF, IRFR024NPBF, IRLR7821TRPBF, STD60N3LH5, IRLR3103TRPBF, IRLR8113TRPBF, IRLR8256PBF, IRLR2905ZPBF, IRLR2905PBF (в порядке роста стоимости).

Управление контроллером предусмотрено тремя способами:

  • Энкодер – китайский модуль в двух вариантах
  • ИК пульт – продаётся вместе с приёмником-модулем, но удобнее монтировать отдельный приёмник
  • Кнопка – обычная нормально-разомкнутая тактовая кнопка
  • Bluetooth – управление с приложения GyverRGB для Android

Питается система от 12V, от блока питания или батареи из трёх литиевых аккумуляторов. При питании от аккумуляторов предусмотрен «вольтметр» – делитель напряжения на резисторах, позволяющий измерить напряжение на батарее для вывода его на дисплей.

Софтовые фишки

  • Автоматическое отключение дисплея по таймауту неактивности
  • Несколько вариантов частоты ШИМ для драйвера: 490 Гц – для дешёвых LED усилителей
  • 8 кГц – слышно, как пищит
  • 4 кГц – работает только на самодельном драйвере
  • Настраиваемая до герца

Настраиваемое направление работы ШИМ (для готовых и самодельных усилителей)
Автоматическое ограничение тока потребления на основе количества светодиодов и яркости каналов цвета

Вывод напряжения питания на дисплей в вольтах или процентах
Режим поддержания яркости при разрядке аккумулятора (при полном заряде чуть занижает яркость)
Коррекция яркости по CRT гамме

Матрица коррекции LUT

10 настраиваемых профилей

11 настраиваемых режимов работы для каждого профиля, из них 5 статических и 6 динамических
Настройки хранятся в EEPROM и не сбрасываются при перезагрузке

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

  • ток потребления;
  • номинальное напряжение;
  • потребляемая мощность;
  • температура цвета;
  • сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиода Материал Прямое напряжение при 20 мА
Типовое значение (В) Диапазон (В)
ИК GaAs, GaAlAs 1,2 1,1-1,6
Красный GaAsP, GaP, AlInGaP 2,0 1,5-2,6
Оранжевый GaAsP, GaP, AlGaInP 2,0 1,7-2,8
Желтый GaAsP, AlInGaP, GaP 2,0 1,7-2,5
Зеленый GaP, InGaN 2,2 1,7-4,0
Голубой ZnSe, InGaN 3,6 3,2-4,5
Белый Синий/УФ диод с люминофором 3,6 2,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I ×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке

Виды изделия

Сегодня изделия такого плана делятся на следующие виды:

еpistar. Это высококачественные диоды, имеющие компактные размеры. Для них характерен продолжительный период работы. Имеют обширное применение в современном мире;

Еpistar — диод сверхяркого типа

Cree — диод сверхяркого типа

cree. Такие диоды функционируют на основе нитрида галлия и карбида кремния. И их характеристики отличает продолжительный период работы. Кроме этого, cree как и остальные модели, потребляет минимум электроэнергии (12 вольт). Светодиоды cree чаще всего используются для освещения подземных и пешеходных переходов, дорог и автомагистралей. Очень часто cree используется в ручных и уличных фонарях;

Smd — диод сверхяркого типа

smd. Также довольно распространенный тип сверяхрякой продукции светодиодного плана. Smd модели широко применяются в самых разнообразных сферах человеческой деятельности.Особенно часто smd диоды используются для подсветки зданий снаружи, а также создания качественной подсветки интерьеров внутри зданий. Светодиодные ленты smd характеризуются плотным свечением, что и сделало их столь популярными и востребованными в современном мире.

При использовании такого рода изделий, вне зависимости от вида, всегда необходимо использовать драйверы для подключения их сети переменного тока на 220 вольт. Это связано с тем, что чаще всего продукция такого плана выпускается на 12 вольт. Специальный драйвер (блок питания) будет понижать напряжение с 220 до 12 вольт. Это необходимо обязательно учитывать при покупке изделия и дополнительной аппаратуры к ней, а также при установке освещения.

Применение

Первые светодиоды, поставляемые на рынок, выпускались в корпусах из металла. Постепенно его стала заменять пластмасса. При этом по цвету она, как правило, выбирается с учетом цвета свечения светодиода. Однако довольно часто встречаются также прозрачные пластмассовые корпуса.

Рассматриваемые электронные устройства находят широкое применение в самых разных сферах. Это обусловлено тем, что практически все виды светодиодов характеризуются:

— энергоэффективностью;

— долгим сроком службы;

— возможностью определять цвет свечения, а также регулировать его мощность;

— безопасностью;

— экологичностью.

Если говорить об энергоэффективности, светодиоды при одинаковой световой отдаче могут иметь существенно меньшую мощность, чем обычные лампы. Меньшая мощность светодиода при этом снижает общую нагрузку на энергосистему здания. Срок службы устройств может в несколько десятков раз превышать тот, что характеризует обычные лампы. При этом с точки зрения функций светодиоды могут совершенно не уступать им.

По мере образования массового спроса на подобные изделия, а также их удешевления, светодиоды все чаще применяются в тех же целях, что и обычные лампы. Каких-либо сложностей в инсталляции соответствующих решений в сравнении с традиционными осветительными приборами не возникает

Важно только убедиться в том, подходит ли конкретный светодиод для установки в электросеть помещения. Для этого может потребоваться заблаговременно — перед закупкой светодиодов — выявить ее основные параметры. Какие еще преимущества могут иметь рассматриваемые решения?

Какие еще преимущества могут иметь рассматриваемые решения?

Так, можно отметить, что цветовая температура светодиода может быть практически любой — в том числе при сочетании указанных выше цветов. Кроме того, устройства можно дополнять различными светофильтрами, которые могут значительно расширить сферу применения светодиодов с точки зрения подбора требуемой цветовой температуры.

Возможность управления мощностью свечения — еще одно преимущество рассматриваемых устройств. Данная опция отлично сочетается с их высокой энергоэффективностью. Мощность светодиода может регулироваться в автоматическом режиме — исходя из фактических условий пользования осветительными приборами. И это практически не влияет на срок их службы.

Светодиоды экологичны, поскольку не выделяют вредных для человека видов излучения. Данная характеристика, опять же, расширяет возможности применения рассматриваемых устройств.

Область применения

Сверхяркие конструкции используются в различных областях применения. Различают два основных направления:

  • сигнальное применение;
  • освещение.

Разница между ними состоит в принципе пользования — сигнальные устройства выполняют функции оповещения, передачи информации. Они широко используются в светофорах, электронных табло, указателях и т.п. Проще говоря, сигнальные приборы человек рассматривает, а осветительные используются только как сторонние источники света. Области применения ультраярких светодиодов:

  • наружные рекламные стенды, объемные конструкции;
  • внутреннее и наружное освещение автомобилей;
  • оформление дорожных оповещающих знаков;
  • основное освещение жилых, общественных или производственных помещений;
  • транспортная сигнализация, в т.ч. на железной дороге, авиации, судоходстве;
  • ландшафтная, подводная подсветка;
  • медицинские приборы — эндоскопия, дерматология и прочие установки.

Поскольку потребление энергии сверхярких элементов значительно ниже, чем у альтернативных разновидностей светильников, использование этих приборов для наружного освещения или дальней индикации вполне обосновано. Кроме того, большой срок службы позволяет не слишком активно участвовать в работе сверхярких светильников, обходясь периодической очисткой от загрязнений и мелким ремонтом.

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Особенности подключения RGB и COB светодиодов

Светодиоды с аббревиатурой RGB – это полихромные или многоцветные излучатели света разных цветов. Большинство из них собираются из трех светодиодных кристаллов, каждый из которых излучает свой цвет. Такая сборка называется цветовая триада.

Подключение RGB-светодиода производят так же, как и обычных светодиодов. В каждом корпусе такого многоцветного источника света располагаются по одному кристаллу: Red – красный, Green – зеленый и Blue – синий. Каждому светодиоду соответствует свое рабочее напряжение:

  • синему – от 2,5 до 3,7 В;
  • зеленому – от 2,2 до 3,5 В;
  • красному – от 1,6 до 2,03 В.

Кристаллы могут быть соединены между собой по-разному:

  • с общим катодом, т. е. три катода соединены между собой и с общим выводом на корпусе, а аноды – каждый имеет свой вывод;
  • с общим анодом – соответственно для всех анодов вывод общий, а катоды – индивидуальные;
  • независимая цоколевка – каждый анод и катод имеет собственный вывод.

Поэтому номиналы токоограничивающих резисторов будут разными.

Соединение кристаллов RGB-светодиода по схеме с общим катодом.

Соединение «с общим анодом».

В обоих случаях корпус диода имеет по 4 проволочных вывода, контактных площадок в SMD-светодиодах или штырька в корпусе «пиранья».

В случае с независимыми светодиодами выводов будет 6.

В корпусе SMD 5050 кристаллы-светодиоды располагают так:

В корпусе многоцветного 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов помните – каждому цвету соответствует свое напряжение диода.

Подключение светодиодов типа COB

Аббревиатура COB – это первые буквы английского словосочетания chip-on-board. По-русски это будет – элемент или кристалл на плате.

Кристаллы клеят или паяют на теплопроводящую подложку из сапфира или кремния. После проверки правильности электрических соединений, кристаллы заливают желтым люминофором.

Светодиоды типа COB – это матричные конструкции, состоящие из десятков или сотен кристаллов, которые соединены группами с комбинированным включением полупроводниковых p-n-переходов. Группы – это последовательные цепочки светодиодов, количество которых соответствует напряжению питания светодиодной матрицы. Например, при 9 В это 3 кристалла, 12 В – 4.

Цепочки с последовательным включением соединяют параллельно. Таким образом набирают требуемую мощность матрицы. Кристаллы синего свечения заливают желтым люминофором. Он переизлучает синий свет в желтый, получая белый.

Качество света, т. е. цветопередачу регулируют в процессе производства составом люминофора. Одно- и двухкомпонентный люминофор дает невысокое качество, т. к. имеет в спектре 2-3 линии излучения. Трех- и пятикомпонентный – вполне приемлемую цветопередачу. Она может быть до 85-90 Ra и даже выше.

Подключение этого вида излучателей света не вызывает проблем. Их включают как обычный мощный светодиод, питаемый источником тока стандартного номинала. Например, 150, 300, 700 мА. Производитель СОВ-матриц рекомендует выбирать источники тока с запасом. Он поможет при запуске светильника с COB-матрицей в эксплуатацию.

Буквенная маркировка светодиодной ленты

Светодиодная лента сегодня является действительно мультифункциональной. Ведь она используется не только для подсветки потолков, но и как основное освещение, и как скрытая подсветка рабочей зоны. Да и в качестве ходовых огней она подходит прекрасно.

В маркировке светодиодной ленты присутствуют как буквенные, так и цифровые обозначения. Сейчас разберем на примере, как это расшифровать. Возьмем обычную маркировку –LED-CW-SMD-5050/60 IP68. Первые буквы обозначают источник света, вторые – цвет, в нашем случае белый. Далее идет тип светодиодов и их цифровая маркировка/количество на один метр. И последняя запись после пробела – это класс защиты. Наверняка, если уважаемый читатель заинтересовался световыми диодами, то он немного знаком с маркировками класса безопасности электроприборов. Здесь он идентичен.

При помощи светодиодов возможно любую комнату сделать удивительной

Итоги

Сверхяркие светодиоды позволяют получать большой световой поток  при малом потреблении электроэнергии. Такие свойства позволят решить вопрос с большими затратами электроэнергии на освещение, которые на сегодняшний день остаются значительными, а также создать необходимый уровень освещения внутри зданий и снаружи.

Светодиодные приборы появились сравнительно недавно, но уже заметно потеснили другие виды осветительной техники. Они превосходят их по долговечности, экономичности и надежности в несколько раз. Единственным недостатком LED ламп до недавнего времени считалась высокая цена, но и этот вопрос производителям удалось успешно преодолеть.

Одним из последних новшеств стало появление светильников нового поколения. Они называются сверхяркие светодиоды, демонстрируют высокие эксплуатационные показатели по сравнению с более старыми образцами. Рассмотрим их внимательнее.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
